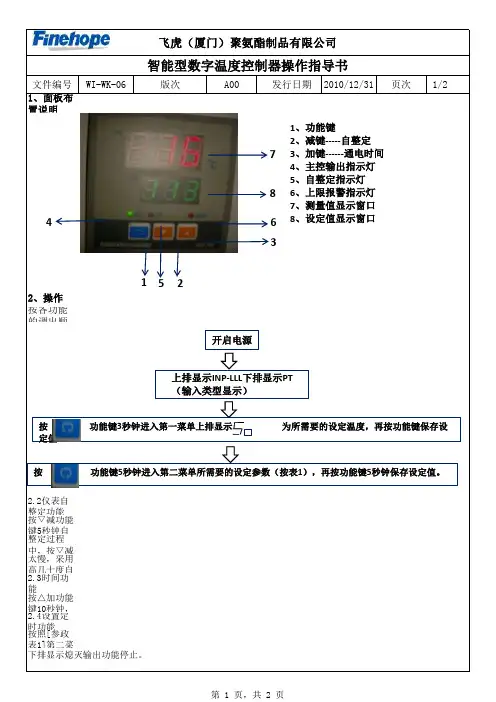

智能型数字显示温度控制器使用说明书

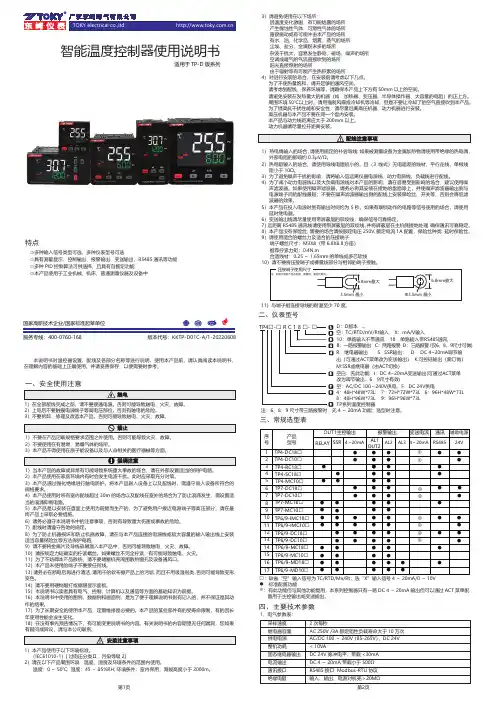

TP4□-□ R C 1 8 □- □国家高新技术企业/国家标准起草单位版本代号：KKTP-D01C-A/1-20220608服务专线：400-0760-168智能温度控制器使用说明书适用于TP-D版系列⊙多种输入信号类型可选，多种仪表型号可选⊙具有测量显示、控制输出、报警输出、变送输出、RS485通讯等功能⊙多种PID控制算法可供选择，且具有自整定功能⊙本产品使用于工业机械、机床、普通测量仪器及设备中特点本说明书对温控器设置、配线及各部分名称等进行说明，使用本产品前，请认真阅读本说明书，在理解内容的基础上正确使用。

并请妥善保存，以便需要时参考。

一、安全使用注意1）当本产品的故障或异常有可能导致系统重大事故的场合，请在外部设置适当的保护电路。

2）本产品使用在家庭环境内有时会发生电波干扰。

此时应采取充分对策。

3）本产品通过强化绝缘进行触电防护。

将本产品嵌入设备上以及配线时，需遵守嵌入设备所符合的规格要求。

4）本产品使用时所有室内配线超过30m的场合以及配线在室外的场合为了防止浪涌发生，需设置适当的浪涌抑制电路。

5）本产品是以安装在盘面上使用为前提而生产的，为了避免用户接近电源端子等高压部分，请在最终产品上采取必要措施。

6）请务必遵守本说明书中的注意事项，否则有导致重大伤害或事故的危险。

7）配线时请遵守各地的规定。

8）为了防止机器损坏和防止机器故障，请在与本产品连接的电源线或较大容量的输入输出线上安装适当容量保险丝等方法保护电路。

9）请不要将金属片及导线碎屑混入本产品中，否则可能导致触电、火灾、故障。

10）请按规定力矩确实的拧紧螺丝。

如果螺丝不完全拧紧，有可能导致触电、火灾。

11）为了不妨碍本产品散热，请不要堵塞机壳周围散热窗孔及设备通风口。

12）本产品未使用的端子不要接任何线。

13）请务必在断电后再进行清洁，请用干的软布擦产品上的污垢，而且不用吸湿剂类，否则可能导致变形、变色。

14）请不要用硬物敲打或擦蹭显示面板。

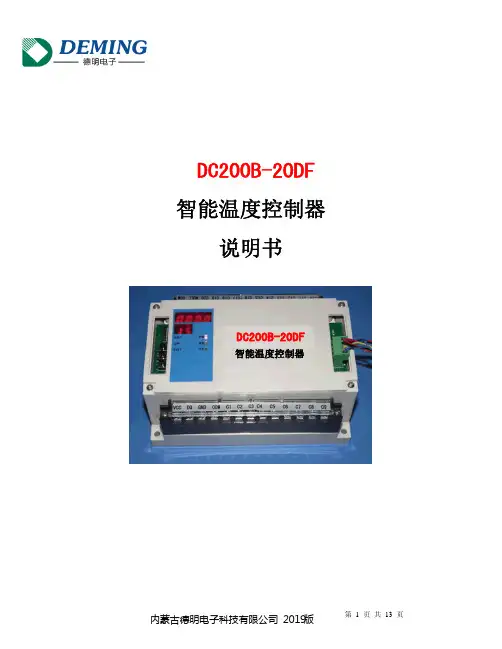

DC200B-20DF 智能温度控制器说明书DC200B-20DF智能温度控制器概述智能温度控制器,配合美国DALLAS 专用总线式温度传感器,基于工业用MODBUS-RTU 协议，实现低成本温度状态在线监测与控制的的实用型一体化设备，本仪器可应(1)SMT 行业温度数据监控 (2) 电子设备厂温度数据监控(3) 冷藏库温度监测(4) 仓库温度监测 (5) 药厂GMP 监测系统(6) 环境温度监控(7) 电信机房温监控 (8)空调控制系统及其它节能应用需求场合。

为便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU 通讯协议，支持二次开发,并提供随机测试与二次开发软件。

用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。

主要特点：• 21路一线温度采集• 20路与参照温度差值报警， • 支持350米超长传感器总线； • 可一键自动搜索传感器；• 一键批量读取或设置报警差值；• 基于MODBUS-RTU协议，可直接与PLC或组态软件连接； • 强大的通讯功能，随机配送二次开发软件技术参数参数值显示测温范围 -40℃~+100℃ 测温精度 ±0.5℃(0-85℃) 波特率 9600 通讯端口 RS485供电电源 总线供电，DC7V-36V 1A 耗电 2W存储温度 -40 - 85℃ 运行环境： -40 - 85℃外形尺寸 155×111×60mm³DC200B-20DF控制接口带载能力 2A 120V AC | 2A 24V DC接口说明1．电源及RS485接口如右图所示，该接口共有4个引脚，其中VCC、GND为供电电源，A、B为RS485通讯接口。

引脚定义如下：【B】脚—B- 【A】脚—A+【VCC】DC 6-37V+ 【GND】DC 6-37V-2．传感器接口及继电控制触点输出如上图所示，仪器共有上下两个接线排，下侧接线排引脚如上图所示，前3个引脚为传感器引脚，其余的为控制输出接线排。

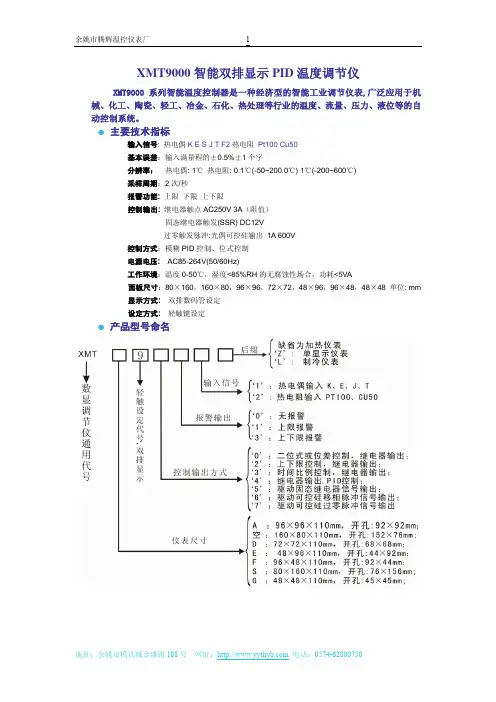

XMT9000智能双排显示PID温度调节仪XMT9000系列智能温度控制器是一种经济型的智能工业调节仪表,广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。

主要技术指标输入信号: 热电偶K E S J T F2热电阻Pt100 Cu50基本误差：输入满量程的±0.5%±1个字分辨率：热电偶: 1℃热电阻: 0.1℃(-50~200.0℃) 1℃(-200~600℃)采样周期：2次/秒报警功能: 上限下限上下限控制输出: 继电器触点AC250V 3A（阻值）固态继电器触发(SSR) DC12V过零触发脉冲:光偶可控硅输出 1A 600V控制方式：模糊PID控制、位式控制电源电压: AC85-264V(50/60Hz)工作环境：温度0-50℃，湿度<85%RH的无腐蚀性场合，功耗<5VA面板尺寸：80×160，160×80，96×96，72×72，48×96，96×48，48×48 单位: mm显示方式: 双排数码管设定设定方式:轻触键设定产品型号命名常用操作与面板布置¾标号①显示测量温度或参数名称¾标号②显示设定温度或参数值¾标号③为上限与下限报警指示灯¾标号④为输出指示灯¾标号⑤为自整定指示灯¾标号⑥为进入设定状态键,又名功能键¾标号⑦为加数键¾标号⑧为咸数键¾标号⑨为移位键按“SET”键(功能键)3秒进入仪表内部参数设定显示温度时，按“▼”键或“▲”键进入设定温度,此时可设定温度主控温度。

首次使用仪表必知请按说明书与仪表接线指示连接仪表设备，上电后，仪表首先显示为传感器输入信号，约1秒钟，仪表上排数码管将显示测量温度。

下排显示设定温度。

此时如果上排显示“HH”或” LL”或显示温度不正常，请检查温度传感器(热电偶或热电阻)是否已经与仪表连接正确或所购买的温度传感器是否与仪表标签上标注的相符。

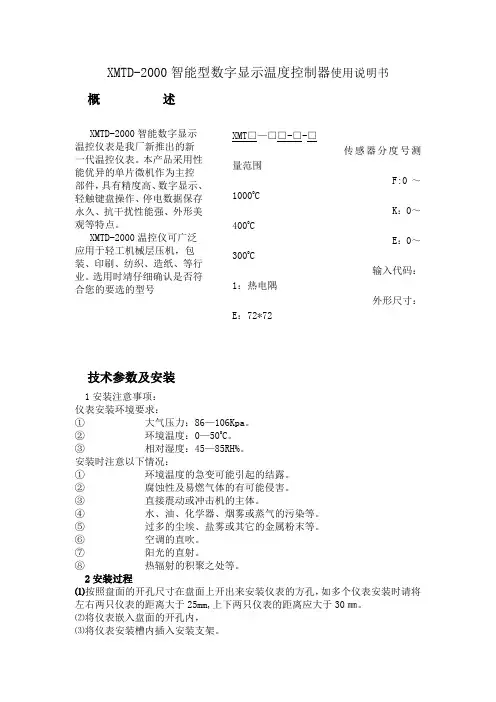

XMTD-2000智能型数字显示温度控制器使用说明书概述XMTD-2000智能数字显示温控仪表是我厂新推出的新一代温控仪表。

本产品采用性能优异的单片微机作为主控部件，具有精度高、数字显示、轻触键盘操作、停电数据保存永久、抗干扰性能强、外形美观等特点。

XMTD-2000温控仪可广泛应用于轻工机械层压机，包装、印刷、纺织、造纸、等行业。

选用时靖仔细确认是否符合您的要选的型号XMT□—□□-□-□传感器分度号测量范围 F:0～10000CK：0～4000CE：0～3000C输入代码：1：热电隅外形尺寸：E：72*72技术参数及安装1安装注意事项：仪表安装环境要求：①大气压力：86—106Kpa。

②环境温度：0—500C。

③相对湿度：45—85RH%。

安装时注意以下情况：①环境温度的急变可能引起的结露。

②腐蚀性及易燃气体的有可能侵害。

③直接震动或冲击机的主体。

④水、油、化学器、烟雾或蒸气的污染等。

⑤过多的尘埃、盐雾或其它的金属粉末等。

⑥空调的直吹。

⑦阳光的直射。

⑧热辐射的积聚之处等。

2安装过程⑴按照盘面的开孔尺寸在盘面上开出来安装仪表的方孔，如多个仪表安装时请将左右两只仪表的距离大于25mm,上下两只仪表的距离应大于30㎜。

⑵将仪表嵌入盘面的开孔内，⑶将仪表安装槽内插入安装支架。

⑷推紧安装支架，使仪表与盘面结合牢固，再拧紧螺钉。

3主要技术性能①测量精度：0.5%±1dig;②电源电压:220VAC;③环境温度:0—500C;④应用模糊PID技术控制;⑤开孔尺寸（㎜）:KCY-E型为:68*68接线方式1接线的注意事项：⑴热电隅输入，应该使用对应的补偿导线。

⑵输入信号线应远离仪表的电源线、动力电源线、负荷线。

以避免产品信号的干扰。

2、接线端子图：XMTD-2000的仪表接线1、各功能的调出顺序：◇仪表通电后，上排显示INP，下排显示分度号，表示输入类型；经4秒后，上排显示量程上限，下排显示量程下限，表示测量范围；再经4秒，上排显示测量值，下排显示设定值，此时仪表进入正常工作状态。

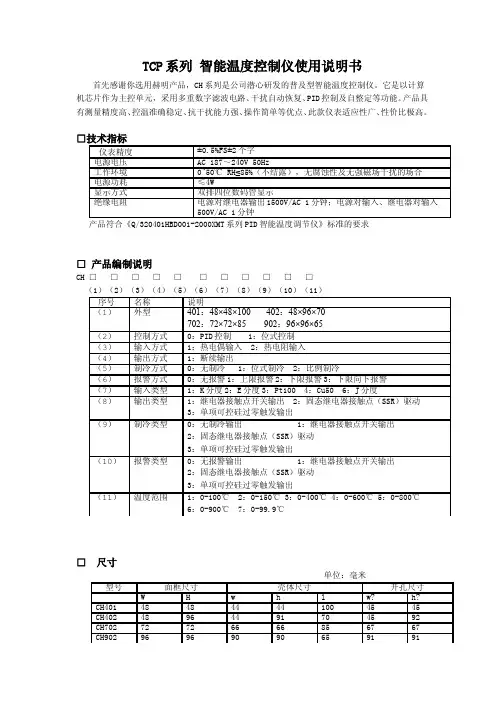

TCP系列 智能温度控制仪使用说明书首先感谢你选用赫明产品，CH系列是公司潜心研发的普及型智能温度控制仪。

它是以计算机芯片作为主控单元，采用多重数字滤波电路、干扰自动恢复、PID控制及自整定等功能。

产品具有测量精度高、控温准确稳定、抗干扰能力强、操作简单等优点、此款仪表适应性广、性价比极高。

产品符合《Q/320401HBD001-2000XMT系列PID智能温度调节仪》标准的要求□ 产品编制说明CH □ □ □ □ □ □ □ □ □ □ □（1）（2）（3）（4）（5）（6）（7）（8）（9）（10）（11）□ 尺寸单位：毫米□ 面板各部分说明1、设定键2、左移键3、设定值加键4、设定值减键5、设定值窗口6、采样值窗口7、输出指示灯 8、报警1指示灯 9、报警2指示灯□操作1、在PID参数设定方式，每按一次（SET）键，将按顺序显示下表参数，但是根据订货规格，有些参数可能不出现，初始值也可能有所不同。

2、如需位式控制，请修改下列参数为Pv＝0 Dv＝下回差值，SPv＝0（无需回差值，则Dv＝0）2、自整定的准确使用控温精度对仪表而言关键是PID的参数要选择合理，但由于各种加热对象差异很大，PID参数也相差甚大，对非专业人士，可以通过自整定来达到较为理想的控温较果。

在参数自整定之前，先确定该控制系统是否允许在位式控制状态下（控制量是0%或100%）工作，若不允许，PID参数就须采用手工设置。

本仪表自整定的专家经验公式是根据自整定启动后的两次过冲幅值及自整定过程所用的时间经过运算后得出来的，因此启动自整定时测量值越是小于设定值，则自整定的效果越理想。

自整定过种中不要有异常的扰动（如负载的变化，打开箱门）和修改相关的参数（如测量值）的情况。

自整定给出的参数在某些情况下可能并不是最佳的，因此用户在某些使用过程中还须在此基础上进一步修改。

3、PID参数的手工整定当系统因环境温度变化很多或系统本身的差别造成系统控温达不到使用要求时，可依以下几种情况对PID参数进行调节，以达到使用要求：a)当系统在比例带范围内加热很少而又要冲温时，应增大比例带P。

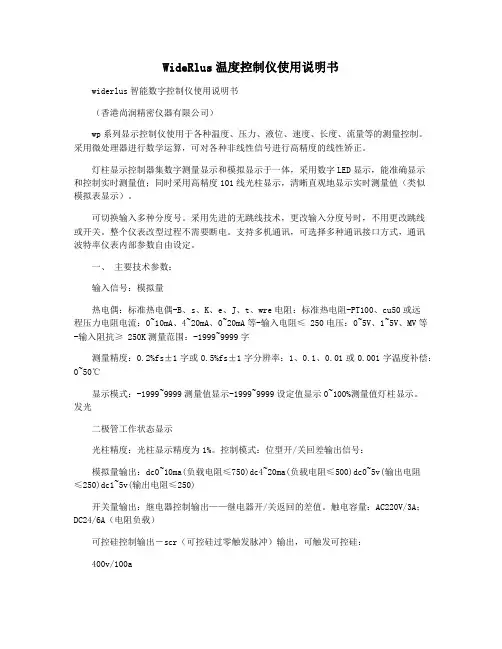

WideRlus温度控制仪使用说明书widerlus智能数字控制仪使用说明书（香港尚润精密仪器有限公司）wp系列显示控制仪使用于各种温度、压力、液位、速度、长度、流量等的测量控制。

采用微处理器进行数学运算，可对各种非线性信号进行高精度的线性矫正。

灯柱显示控制器集数字测量显示和模拟显示于一体，采用数字LED显示，能准确显示和控制实时测量值；同时采用高精度101线光柱显示，清晰直观地显示实时测量值（类似模拟表显示）。

可切换输入多种分度号。

采用先进的无跳线技术，更改输入分度号时，不用更改跳线或开关。

整个仪表改型过程不需要断电。

支持多机通讯，可选择多种通讯接口方式，通讯波特率仪表内部参数自由设定。

一、主要技术参数：输入信号：模拟量热电偶：标准热电偶-B、s、K、e、J、t、wre电阻：标准热电阻-PT100、cu50或远程压力电阻电流：0~10mA、4~20mA、0~20mA等-输入电阻≤ 250电压：0~5V、1~5V、MV等-输入阻抗≥ 250K测量范围：-1999~9999字测量精度：0.2%fs±1字或0.5%fs±1字分辨率：1、0.1、0.01或0.001字温度补偿：0~50℃显示模式：-1999~9999测量值显示-1999~9999设定值显示0~100%测量值灯柱显示。

发光二极管工作状态显示光柱精度：光柱显示精度为1%。

控制模式：位型开/关回差输出信号：模拟量输出：dc0~10ma(负载电阻≤750)dc4~20ma(负载电阻≤500)dc0~5v(输出电阻≤250)dc1~5v(输出电阻≤250)开关量输出：继电器控制输出——继电器开/关返回的差值。

触电容量：AC220V/3A；DC24/6A（电阻负载）可控硅控制输出―scr（可控硅过零触发脉冲）输出，可触发可控硅：400v/100a固态继电器输出―ssr（固态继电器控制信号）输出，5~24v/30ma通讯输出：接口模式-标准串行通信接口：RS-485、RS-232C、RS-422等的波特率-300~9600bps内部自由设置馈电输出：DC24V，负载≤ 30mA控制或报警模式：可选择2~4限控制或报警，led指示。

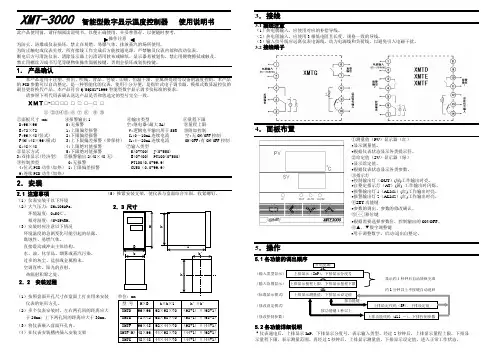

XMT-3000 智能型数字显示温度控制器使用说明书此产品使用前，请仔细阅读说明书，以便正确使用，并妥善保存，以便随时参考。

操作注意为防火、防爆或仪表损坏，禁止在易燃、易爆气体，排放蒸汽的场所使用。

为防止触电或仪表失效，所有接线工作完成后方能接通电源，严禁触及仪表内部和改动仪表。

断电后方可清洗仪表，清除显示器上污渍请用软布或棉纸。

显示器易被划伤，禁止用硬物擦拭或触及。

禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。

1．产品确认本产品适用于注塑、挤出、吹瓶、食品、包装、印刷、恒温干澡、金属热处理等设备的温度控制。

本产品的PID参数可以自动整定，是一种智能化的仪表，使用十分方便，是指针式电子调节器、模拟式数显温控仪的最佳更新换代产品。

本产品符合Q/SQG01-1999智能型数字显示调节仪标准的要求。

请参照下列代码表确认送达产品是否和您选定的型号完全一致。

ＸＭＴ□-□□□□□□□—□□①②③④⑤⑥⑦⑧⑨⑩①面板尺寸（mm）④报警输出1 ⑥输出类型⑧量程下限D:96×96 0:无报警空:继电器(最大3A) ⑨量程上限E:72×72 1:上限偏差报警 V:逻辑电平输出用于SSR ⑩附加控制F:96×48(竖式) 2:下限偏差报警 I1:0～10mA连续电流空:无ON/OFF控制F(H):48×96(横式) 3:上下限偏差报警（带保持） I2:4～20mA连续电流 ON/OFF:有ON/OFF控制G:48×48 4:上限绝对值报警⑦输入类型②显示方式 5:下限绝对值报警 K(0-700) J(0-550)3:双排显示(经济型) ⑤报警输出2(48×48无) E(0-400) PT100(0-500)③控制类型 0:无报警 PT100(0.0-99.9)4:位式PID动作(加热） 1:上限偏差报警 CU50（0.0-99.9）9:连续PID动作(加热）2．安装2.1 注意事项（5）推紧安装支架，使仪表与盘面结合牢固，收紧螺钉。

XTA-7000系列数显温度控制器使用说明书伟捷电脑科技有限公司目 录一、概述 (1)二、主要技术参数 (1)三、型号和规格 (1)四、外观尺寸 (2)五、温度器接线 (2)六、硬件基本连接示意图 (3)七、内部参数表 (3)八、产品型号意义 (4)九、错误信息 (5)十、温控器操作 (5)一、 概述XTA-7000系列温控器为智能型双排三位显示温度控制器，分别显示测量值和设定值，温控器为四键操作，参数设置快捷，参数符号显示简洁，输入信息方便 ，控制方式有二位式、时间比例、模糊ＰＩＤ, 具有参数自整定功能。

温控器采用进口超强抗干扰芯片设计、质量可靠，红色双排数码管分别同时显示测量值与设定值。

二、 主要技术参数1.测量误差：±0.5F·S±1字，附加冷端补偿误差±1℃；2.继电器输出触点容量：阻性负载220V /7A；3.驱动固态继电器信号输出：驱动电流≥15mA，电压≥9V；4.驱动可控硅脉冲输出：幅度≥3V，宽度≥40us的移相或过零触发脉冲；5.控制周期：继电器输出为2～120秒，其它为2秒；6.工作电源：198V～242V,50Hz；7.工作环境：0～50℃，相对湿度≤85％RH，无腐蚀性及无强电磁辐射场合。

三、 型号和规格常用输入信号及测控范围（特殊规格可另订货）。

传 感 器 名 称 分 度 号 测 控 范 围镍铬－铜镍 E 0～700℃镍铬－镍硅 K 0～1300℃ 热电偶铂铑10%－铂 S 0～1600℃铁—铜镍 J 0～900℃铜电阻 CU50 -50.0～150.0℃ 热电阻铂电阻 PT100 -60.0～200.0℃、-60.0～600.0℃四、 外观尺寸 单位：mm8989 122 5.5五、 温度器接线+_注：接线如有更改恕不另行通知，以温度器所附接线图为准。

六、 硬件基本连接示意图较后，向操作器输出调节信号的设备。

指通过断开提供给炉、槽等加热或冷却设备加热器的电流的电磁开关器，停止燃料供给的阀门等装置。

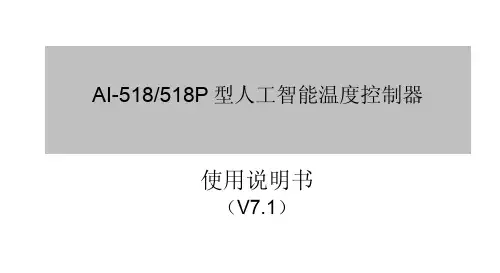

使用说明书 （V7.1）一、概叙 (3)（一）主要特点 (3)（二）型号定义 (4)（三）模块功能的进一步说明 (7)（四）仪表维护 (9)二、技术规格 (10)三、仪表接线 (12)四、面板说明及操作说明 (16)（一）显示状态 (17)（二）基本使用操作 (19)（三）AI人工智能调节及自整定(AT)操作 (20)（四）程序操作（仅适用AI-518P型） (22)五、功能及设置 (23)（一）参数功能说明 (23)（二）部分功能的补充说明 (38)六、常用工作方式 (41)（一）位式调节／报警仪表 (41)（二）温度变送器／程序给定发生器 (42)（三）AI人工智能调节器 (43)七、AI-518P程序型仪表补充说明 (44)（一）功能及概念 (44)（二）程序编排 (46)一、概叙（一）主要特点●输入采用数字校正系统，内置常用热电偶和热电阻非线性校正表格，测量精确稳定。

●采用先进的AI人工智能调节算法，无超调，具备自整定（AT）功能。

●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。

●人性化设计的操作方法，易学易用。

●全球通用的100~240VAC输入范围开关电源或24VDC电源供电，并具备多种外型尺寸供客户选择。

●通过新的2000版ISO9001质量认证，品质可靠。

●产品经第三方权威机构检测获得CE认证标志，抗干扰性能符合在严酷工业条件下电磁兼容（EMC）的要求。

注意事项●本说明书介绍的是V7.1的AI-518/518P型人工智能温度控制器，本说明书介绍的功能有部分可能不适合其他版本仪表。

仪表的型号及软件版本号在仪表上电时会在显示器上显示出来，用户使用时应注意不同型号和版本仪表之间的区别。

务请用户仔细阅读本说明书，以正确使用及充分发挥本仪表的功能。

●AI仪表在使用前应对其输入、输出规格及功能要求来正确设置参数，只有配置好参数的仪表才能投入使用。

表一表二、输入类型代码2、接线图（以仪表本身标贴的接线图为准）四、型号定义产品识别REX-C□00 □ □ □ - □ □ * □ □① ② ③ ④ ⑤ ⑥ ⑦ ⑧①外型尺寸(见表一)②设计序号③控制类型F：PID动作及自动演算（逆动作）D: PlD动作及自动演算（正动作）④输入类型：见附表⑤范围代码：见附表⑥第一控制输出(OUTI)（加热侧）M:继电器接点输出 8：电流输出(DC4～20mA)V：电压脉冲输出 G：闸流控制管驱动触发输出T：闸流控制管输出⑦第二控制输出(OUT2)（制冷侧）＊1无记号：当控制动作是F或D时M:继电器接点输出8：电流输出(DC4～20mA)V：电压脉冲输出T：阑流控制管输出⑧第一报警(ALMl)⑨第二报警(ALM2)N：未设报警 A：上限偏差报警B：下限偏差报警C：上．下限偏差报警D：范围内报警E：附待机上限偏差报警F：附待机下限偏差报警 G:附待机上下限偏差报警H:上限输入值报警J：下限输入值报警K:附待机上限输入值报警 L：附待机下限输入值报警注意：订货时依据上述内容填写五、面板及各部位功能PV:测量值／模式显示值SV:设定值／模式内容显示值AT:PID自动演算指示灯OUT1:输出I指示灯OUT2:输出2指示灯ALM1:报警l指示灯ALM2:报警2指示灯SET:设定，模式键<R/S:位移键∧:增加键∨:减少键一、概述：REX系列智能控制仪是我公司最近开发的新一代工控产品，采用专用微处理器、开关电源和表面贴装技术，使仪表精致小巧，性能可靠，特有的自诊断，自整定和智能控制等功能。

可广泛应用于温度、压力、流量，液位等参数的显示和控制。

二、主要技术指标：1、输入：各种热电偶(TC)，热电阻(RTD)标准电流、电压信号等2、显示：过程值(PV)，设定值(SV)：-1999～+9999输出(OUT１，OUT2)报警(ALM1，ALM2)自整定(AT)状态显示：LED3、控制方式：(1) PID控制(包括ON/OFF，位式PID和连续PID)(2) 自整定控制4、精度测量精度：±0.5 %FS冷端补偿误差：±2℃（0～50℃范围内软件可调）分辨率：14bit采样周期：0.5 Sec5、设定值范围：设定值(SV)：同量程(PV)比例带(P)：0～全量程（设0时．为ON/OFF控制）积分时间(1)：0～3600Sec（设O时无积分作用）微分时间(D)：0～3600Sec（设O时无微分作用）比例周期：１～１００Sec位式控制输出滞环宽度：1 ～１００℃（或其它PＶ单位）6、控制输出：(1)电流输出：DC 0～lOmA，4～20mA (RL＜500Ω)(2)电压输出：DC 0～5V，１～5V (RＬ＞10K)(3)继电器输出：触点容量250V AC 3A（阻性负载）(4)电压脉冲输出：0～12V（适用于因态继电器SSR）(5)可控硅SCR输出：过零触发或移相触发（阻性负载）(6)报警功能输出：最多二组输出，12种模式输出触点容量250VAC 3A7、其它参数(1)绝缘电阻：>50 MΩ(500VDC)(2)绝缘强度：１500VAC历时一分钟(3)功耗：＜10VA(4)使用环境：湿度不超过30～85%RH，温度不超过0～50℃，无腐蚀性气体的场合(５)重量：约(0.5Kg)（C900型）三、外型、安装开孔及接线1、外型及开孔尺寸外型尺寸盘面开孔A B C D E F G HC1OO 48 48 10 100 45 45 80 80C410 96 48 10 100 92 45 116 800400 48 96 10 100 45 92 80 116C700 72 72 10 100 68 68 96 96C900 96 96 10 100 92 62 116 116显示 K j L E N T U R S B w P jP PT W热电偶(TC) RTD输入类型 K J L E N T U R S BW5ReW26RePLIIJPT100PT100电压(电流) REX 系列智能控制仪使用说明书AGREX-C700 面板说明（REX-C700）六、仪表操作流程1、开机流程开启电源显示输入类型（自动变换）显示输入范围（自动变换）SV/PV显示模式PV I NPOC KSVPV1372SV见表二见表三图一图二表三、输入类型及范围代码表传感器类型 代码输入范围代码输入范围代码 输入范围 K01 0-200℃ K02 0-400℃ K03 0-600℃ K04 0-800℃ K05 0-1000℃ K06 0-1200℃ KK07 0-137.2℃ K13 0-100℃ K14 0-300℃ J01 0-200℃ J02 0-400℃ J03 0-600℃ JJ04 0-800℃J05 0-1000℃ J06 0-1200℃ R *1 R01 0-1600℃ R02 0-1769℃ R03 0-1350℃ S *1 S01 0-1600℃ S02 0-1769℃ B *1 B01 100-1800℃ B02 0-1769℃ E E01 0-800℃ E02 0-1000℃ N N01 0-1200℃ N02 0-1300℃ T01 0-350℃ T02 -199.9-100℃ T03 -199.9-200℃ 热电偶T *2T04 -199.9-400℃D01 -199.9-649.0D02 -199.9-200.0℃D03 -199.9-50.0℃D04 -100.0-100.0D05 -100.0-200.0℃D06 -100.0-50.0℃D07 0.0-100.0℃ D08 0.0-200.0℃ D09 0.0-300.0℃ PT100D10 0.0-500.0℃P01 -199.9-649.0P02 -199.9-200.0℃P03 -199.9-50.0℃P04 -100.0-100.0P05 -100.0-200.0℃P06 -100.0-50.0℃P07 0.0-100.0℃ P08 0.0-200.0℃ P09 0.0-300.0℃ 热电阻 JPT100P10 0.0-500.0℃0-5V 401 0.0-100.0℃ 电压 0-1V 601 0.0-100.0℃ 0-20mA 701 0.0-100.0℃ 电流 4-20mA 801 0.0-100.0℃注: *1、0-399℃范围内不能保证精度*2、-199.9-100℃范围内不能保证精度2、SV 设定模式在SV/PV 正常显示状态下，按一下“SET ”键，使SV 显示处于闪烁状态，通过按“<R/S”键，找到所需设定温度的位数，再按上升或下降键，设定到所需温度值，设定完毕后，在按一下“SET ”键，使仪表转到SV/PV 正常显示状态。

测量显示控制仪SWP系列数字显示控制仪光柱显示控制仪★全电脑数字自动调校★全开放内部参数设定★多种分度号输入选择★方便的网络通讯功能★显示清晰--LED+光柱南京昌晖自动化仪表有限公司电话：０２５－５７１５５２５８ 传真：０２５－５７１５５５０８SWP 系列显示控制仪适用于各种温度、压力、液位、速度、长度等的测量控制。

采用微处理器进行数学运算，可对各种非线性信号进行高精度的线性矫正。

SWP系列光柱显示控制仪集数字测量显示和模拟测量显示于一体，采用数码LED显示，可精确的显示控制实时测量值；同时采用高精度100线光柱显示，清晰直观的显示实时测量值。

以方便直观的与其它测量参数进行比较。

SWP 系列显示控制仪向用户开启了仪表内部参数 ( 包括输入类型、运算方式、输出参数、通讯参数等 ) 的设定界面。

SWP系列显示控制仪可切换输入多种分度号。

采用先进的无跳线技术，更改输入分度号时，不用更改跳线或开关。

整个仪表改型过程不需断电，只需设定仪表的分度号及相关参数，即可在线完成输入分度号的更改。

SWP系列显示控制仪支持多机通讯，具有多种标准串行双向通讯功能，可选择多种通讯接口方式（如RS-232C、RS-485、RS-422等），通讯波特率300～9600bps仪表内部参数自由设定。

可与各种带串行输入输出的设备（如电脑、可编程控制器、PLC等）进行通讯，构成智能管理系统。

配用SWP系列数据采集器和基于WINDOWS’9X平台的全中文SWP 工控组态软件，可方便的实现多台仪表与上位机进行联网管理。

主要特点 :. 全新概念的计算机数字自动调校. 测量值零点迁移功能. 测量值增益放大功能. 冷端补偿值零点迁移功能. 冷端补偿增益放大功能. 变送输出值零点迁移功能. 变送输出值增益放大功能. 清晰明确的测量值显示. 高清晰LED数字显示测量值. 高亮度光柱测量值显示. 支持多机网络通讯 , 通讯协议可任意自由设定. 独特的全开放式用户自设定界面1. 输入信号类型设定 . 测量值零点与量程范围设定. 报警方式设定 . 输出方式设定 . 设定参数断电永久保留及参数密码锁定 . 全数字化冷端补偿. 可选择仪表内部冷端补偿 . 可选择外接冷端补偿（适用于高精度测量场合） . 多规格外形结构尺寸 . 交直流开关电源供电方式;一. 输入信号与适配传感器1 . 配用标准分度号温度传感器 :分 度 号分辨率 ℃配 用传 感 器 测 量 范 围 B 1 铂30 - 铂6铑 400 ～ 1800 ℃ S1 铂10 - 铂 0 ～ 1600 ℃ K 1 镍铬 - 镍硅 0 ～ 1300 ℃ E1 镍铬 - 康铜 0 ～ 1000 ℃ J1 铁 - 康铜 0 ～ 1200 ℃ T0.1 铜 - 康铜 -199.9～320.0℃ WRe 1 钨3 - 钨250 ～ 2300 ℃ Pt100 1 铂热电阻R 0=100Ω -199 ～ 650 ℃ Pt1000.1铂热电阻R 0=100Ω -199.9 ～320.0℃ 输入信号Cu500.1铜热电阻R 0=50Ω-50.0 ～150.0℃2 . 配用标准信号变送器 :2标准信号的变化范围输 入 阻 抗配 用 变 送 器 测 量 范 围 ≥10 M Ω 各种mV 信号 霍尔变送器输0～10mA ≤500Ω 与DDZ -Ⅱ型仪表配套 根据用户需要自由设定。

测量显示控制仪SWP系列数字显示控制仪光柱显示控制仪★全电脑数字自动调校★全开放内部参数设定★多种分度号输入选择★方便的网络通讯功能★显示清晰--LED+光柱南京昌晖自动化仪表有限公司电话：０２５－５７１５５２５８ 传真：０２５－５７１５５５０８SWP 系列显示控制仪适用于各种温度、压力、液位、速度、长度等的测量控制。

采用微处理器进行数学运算，可对各种非线性信号进行高精度的线性矫正。

SWP系列光柱显示控制仪集数字测量显示和模拟测量显示于一体，采用数码LED显示，可精确的显示控制实时测量值；同时采用高精度100线光柱显示，清晰直观的显示实时测量值。

以方便直观的与其它测量参数进行比较。

SWP 系列显示控制仪向用户开启了仪表内部参数 ( 包括输入类型、运算方式、输出参数、通讯参数等 ) 的设定界面。

SWP系列显示控制仪可切换输入多种分度号。

采用先进的无跳线技术，更改输入分度号时，不用更改跳线或开关。

整个仪表改型过程不需断电，只需设定仪表的分度号及相关参数，即可在线完成输入分度号的更改。

SWP系列显示控制仪支持多机通讯，具有多种标准串行双向通讯功能，可选择多种通讯接口方式（如RS-232C、RS-485、RS-422等），通讯波特率300～9600bps仪表内部参数自由设定。

可与各种带串行输入输出的设备（如电脑、可编程控制器、PLC等）进行通讯，构成智能管理系统。

配用SWP系列数据采集器和基于WINDOWS’9X平台的全中文SWP 工控组态软件，可方便的实现多台仪表与上位机进行联网管理。

主要特点 :. 全新概念的计算机数字自动调校. 测量值零点迁移功能. 测量值增益放大功能. 冷端补偿值零点迁移功能. 冷端补偿增益放大功能. 变送输出值零点迁移功能. 变送输出值增益放大功能. 清晰明确的测量值显示. 高清晰LED数字显示测量值. 高亮度光柱测量值显示. 支持多机网络通讯 , 通讯协议可任意自由设定. 独特的全开放式用户自设定界面1. 输入信号类型设定 . 测量值零点与量程范围设定. 报警方式设定 . 输出方式设定 . 设定参数断电永久保留及参数密码锁定 . 全数字化冷端补偿. 可选择仪表内部冷端补偿 . 可选择外接冷端补偿（适用于高精度测量场合） . 多规格外形结构尺寸 . 交直流开关电源供电方式;一. 输入信号与适配传感器1 . 配用标准分度号温度传感器 :分 度 号分辨率 ℃配 用传 感 器 测 量 范 围 B 1 铂30 - 铂6铑 400 ～ 1800 ℃ S1 铂10 - 铂 0 ～ 1600 ℃ K 1 镍铬 - 镍硅 0 ～ 1300 ℃ E1 镍铬 - 康铜 0 ～ 1000 ℃ J1 铁 - 康铜 0 ～ 1200 ℃ T0.1 铜 - 康铜 -199.9～320.0℃ WRe 1 钨3 - 钨250 ～ 2300 ℃ Pt100 1 铂热电阻R 0=100Ω -199 ～ 650 ℃ Pt1000.1铂热电阻R 0=100Ω -199.9 ～320.0℃ 输入信号Cu500.1铜热电阻R 0=50Ω-50.0 ～150.0℃2 . 配用标准信号变送器 :2标准信号的变化范围输 入 阻 抗配 用 变 送 器 测 量 范 围 ≥10 M Ω 各种mV 信号 霍尔变送器输0～10mA ≤500Ω 与DDZ -Ⅱ型仪表配套 根据用户需要自由设定。

XMT-6000智能型数字显示温度控制器 使用说明书此产品使用前，请仔细阅读说明书，以便正确使用，并妥善保存，以便随时参考。

ＸＭＴ□-□□□□ □ □ □—□① ②③④⑤ ⑥ ⑦ ⑧ ⑨①面板尺寸（mm ） ⑤输入类型 D:96×96 1:热电偶信号（4）XMTE-6011；6311；6411；6012；6312；6412；6701G；6702G型仪表（72×72）接线端子：（8） XMTG-6301V；6401V；6302V；6402V 型带固态继电器（SSR）仪表（48×48）接线端子：（9）XMTG-6701；6702型触发双向可控硅仪表（48×48）接线端子： 电源电压： AC198~242V （50Hz ）[包括电压变化] 控制输出：继电器接点输出：240V AC 3A （阻性负载） 电压输出：0~12V DC （负载电阻600Ω以上）3.4面板布置说明•显示测量值。

•根据仪表状态显示各类提示符。

•显示给定值。

② •根据仪表状态显示各类参数。

③指示灯③ •自整定指示灯（AT）（绿）工作时闪烁。

•控制输出灯（OUT）（绿）工作输出时亮。

•报警输出灯（ALM）（红）工作输出时亮。

•参数的调出，参数的修改确认。

⑤、⑥数字调整键或自整定进入键 •用于调整数字或进入自整定状态。

4． 操作4.1各功能的调出顺序例：输入为E 0～400℃的仪表，仪表通电后出现：(标准显示模式)代码Sn 分度号 输入信号分度号 测量范围（℃）0 S E 0~6001 B K 0~13002 K S 0~16003 E热电偶B 200~18007 Pt100 Pt100 -200.0~200.08 Pt100 Pt100 -200~500输 入 类 型 9Cu50热电阻Cu50-50.0~150.04.2各功能详细说明h 若上排显示OVER 则说明传感器开路或输入信号超过测量范围。

YL —7 □系列智能型温度控制器使用说明书★使用此产品前，请仔细阅读“使用说明书”，才能操作无误；并请妥善保存，以便随时参考。

XX生产的YL— 7□系列智能型温控仪表，生产流程严格按欧盟CE标准控制，仪表线路板插件、贴片元件焊接后，需经过低温老化（-20℃）→高温老化（+75℃）→常规通电老化→专用检测仪表功能校验→实际负载功能检测等五道程序，从而确保产品硬件具有抗谐波干扰范围广，以及在高温或低温环境条件下，仪表的元件参数临界点稳定性能好、工作寿命长等优点。

YL— 7□系列智能型温控仪表的控温软件运用模糊专家精算技术，采用“双曲线伺服控制”方法，使仪表已建立的P、I、D值主控曲线，在普遍状况下能广泛适应各种“常规”控温环境，快速跟踪、锁定温度设定点和修正偏差点；同时对一些因加热器功率偏大或偏小、升降温速率偏快或偏慢、散热系数偏高或偏低、同一加热部件多炉分布且因不同的控温点而产生的热效应串扰现象等“较特殊”的控温环境，通过激活仪表的“自整定”功能，仪表能快速地调取出一组适用新控温环境的最优化P、I、D参数，从而有效地抑制温度上冲和快速止跌，达到最佳控温效果，满足不同环境的控温要求。

广泛适用于注塑、挤出、吹膜、吹瓶、封切、烫金、包装、印刷、食品等机械设备；以及恒温干燥、金属热处理、锅炉等设备的温度控制。

本系列产品已通过欧盟CE认证。

产品特点：* 一键式启动自整定功能，不需进入仪表菜单，直按“*快速自整定，AT* 热电偶、热电阻、模拟量等多种标准信号自由输入，量程自由设置。

* 零位偏差用户可自较正，软件调零满度，冷端单独测温，放大器自稳零，显示精度可达±0.2%FS。

* 主控输出可选：“R”—继电器触点（标准AC220V）驱动交流接触器；“S”— DC12V脉冲电平触发驱动单、三相固态继电器“I”— 4-20mA模拟量连续电流驱动单、三相移相调压模块；“U”— DC0-5V模拟量连续电压驱动单、三相移相调压模块。

温馨提示：W1209数显温度控制器使用注意事项：1 购买5V产品的客户为了更保险，请用6V以上8V以下的电源为该产品供电，5V有可能因电源的瞬态特性不好，而无法驱动继电器动作｛出现屏一闪一闪的现象或者继电器不吸合（只亮工作灯），这种情况，并非我公司产品的问题，请换成6V-8V电源为该产品供电方能解决这个问题｝。

2 负载功率不能超过继电器所能承受功率范围，否则有可能损坏继电器，使继电器吸点烧毁。

3.输出不存在电压（原因K0,K1是独立的一组开关，开关不存在电压的）数字温控器使用说明书W1209一、产品特点1、100%完全机器贴片，波峰焊，性能稳定，一致性好2、嵌入式中央处理器芯片(MCU)，更智能，更低功耗3、断电设置自动记忆（MCU内置EEPROM存储单元）4、控制精度0.1摄氏度5、回差0.1起设定，可控制小数（0.1-15.0）二、技术参数温度控制范围：-50~110℃分辨率：-9.9~99.9时0.1℃其他温度段1℃测温精度：0.1 ℃控制精度：0.1 ℃回差精度：0.1 ℃刷新频率：0.5 S输入电源：DC 5V，DC 12V，DC 24V测量输入：NTC（10K 0.5%）防水型传感器输出：1路继电器输出，容量=20A 125VAC，20A 14VDC 环境要求：-10~60℃湿度20%-85%规格尺寸：48.5*40mm整机功耗：静态电流：≤10MA 吸合电流：≤65MA三、使用方法连接好供电和设备，即可为控制器供电，此时显示为测量温度，按一次SET键，显示屏温度闪烁，按＋－来设定所需温度（按住＋－可快速升降）设定完成后按SET确认返回，此时控制器按设定自动执行继电器通断！该温控器输出为20A继电器，满足各种大功率负载，连接好控制电路，即可为温控器供电，此时显示屏显示为环境温度，四、指示灯、数码管和蜂鸣器状态说明指示灯：闪烁表示制冷或加热启动延时，常亮表示继电器已闭合数码管：显示LL为传感器开路，请按说明连接好传感器；显示HH为超出测量范围温控器会强制断开继电器；显示---为高温报警五、参数功能说明长按SET 5秒可进入主菜单设定，按＋－切换P0...P6，长按SET或者10秒钟无按键动作控制器自动确认返回。

CH-402、902智能型数字显示温度控制器说明书CH-402、902智能型数字显示温度控制器说明书1.引言本文档为CH-402、902智能型数字显示温度控制器的说明书。

本产品具有精确的温度控制能力，可广泛应用于工业、商业和家庭等领域。

本说明书将详细介绍产品的组成部分、安装步骤、使用方法、维护保养以及故障排除等相关内容。

请仔细阅读本说明书，并按照要求正确操作使用本产品。

2.产品概述CH-402、902智能型数字显示温度控制器是一种先进的温度控制设备，具有数字显示、精确控温、快速响应等特点。

产品由以下几部分组成：- 温度显示屏：用于显示当前温度和设定温度。

- 按键面板：用于设置设定温度、选择控温模式等操作。

- 温度传感器：用于感知环境温度，并将信号传输给温度控制器。

3.安装步骤3.1 安装位置选择选择安装位置时，请确保以下几点：- 远离直接阳光照射和高温物体。

- 远离湿度较高的地方，避免温度控制器受潮。

- 避免与其他设备过于接近，以免影响温度控制效果。

3.2 电源接线将温度控制器的电源线与电源插座连接，确保接线牢固可靠。

3.3 温度传感器连接将温度传感器的接线插头与温度控制器上对应的接口连接，确保连接牢固。

4.使用方法4.1 温度设定按键面板上的设定按钮进入温度设定模式，使用上下按钮设置所需的设定温度，按下确认按钮保存设定。

4.2 控温模式选择按键面板上的模式按钮选择控温模式。

本产品提供了自动控温模式和手动控温模式两种选择。

4.3 温度显示温度显示屏将显示当前环境温度和设定温度。

温度以数字形式显示，通过±按钮可切换温度单位（摄氏度或华氏度）。

5.维护保养5.1 清洁定期使用干净、柔软的布擦拭温度显示屏和按键面板。

避免使用有腐蚀性的溶剂或刷子清洗。

5.2 维修如遇到故障，请不要私自维修，应联系售后服务中心或专业维修人员进行维修。

6.故障排除以下是温度控制器可能出现的故障及对应的排除方法：- 温度显示异常：检查温度传感器连接是否正常，若连接松动请重新插紧；若问题仍未解决，请联系售后服务中心。

C S数显温湿度使用说明9696时间分控(总8页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除胜美杰仪表CS系列数显温湿度控制器使用说明书常州市胜美杰仪表有限公司一、概述本产品为智能型数码显示单路温度控制器，是以微处理器为核心，可同时对温度、湿度信号进行监测、采样，实施智能控制，并将实测数据以数字形式直观的显示。

控制器内置看门狗电路，具有较强的抗干扰能力；并内置EEPROM 芯片，设置参数掉电自动保存。

控制器可以根据现场环境的实际需要灵活对温、湿度工作点的上限值、下限值，控制方式分别进行设置。

可适应现场对环境温、湿度的监控需要。

另外，控制器还具有时间控制输出功能，可实现时间、自动两种工作状态切换。

本产品广泛应用于各种电气设备。

通过对外围设备的控制，有效控制应用设备的环境温度和湿度，实现了电力、机械、农业粮库和仓储等行业对温湿度的自动控制要求。

二、技术指标安装方式：面板嵌入式工作电源：AC220V ±10% 50~60Hz 功 耗：3W （AC220V ） 湿度范围：0~99%RH 可调 温度范围：-9~60℃可调分 辨 率：温度1℃，湿度1%RH 精 度：温度±2℃，湿度±4%RH 输出功率：5A /路（AC220V ） 外型尺寸：96mm*96mm*110mm 开孔尺寸：92mm*92mmCS系列温湿度控制器湿度一设 置温 度湿 度手 动湿度二设置手动湿度三T1保存返回T2T3三、按键及参数设置<一> 按键说明在正常工作时，按设置保存键（短键），仪表进入控制参数设置；按设置保存键（长键，大于5秒），仪表进入湿、温度校准；按键(短键)停止巡显，可选择显示单个通道数据；按键(短键)启动巡显；按手动返回键，仪表进入手动控制，再按，进入自动控制；在参数设置时，按设置保存键（短键），保存当前修改数据并进入下一参数；按键加减数据，按2秒以上，可以快速加减；按手动返回键，仪表返回上一级参数设置；<二> 参数设置设置第一通道参数：（“c1”表示为当前设置为第一通道参数）设置湿度下限：在正常工作时，按设置保存键，数码管显示如右图所示：“HL”：表示湿度下限标识，“**”为湿度下限值（范围：0～99%RH），按键可修改湿度下限值。
