1．智能信号输入方式，在线修改输入信号种类。
2．可任意设置测量量程和报警范围。
3．先进的软件抗干扰，有效抑制各类现场干扰。
4．通过键盘进行参数设置和计量校准，无电位器等可调部件，长期稳定性好。
5．环境温度及热电阻引线电阻自动补偿。
6．可具备对变送器的配电功能。
7．隔离的电流输出方式及输出量程范围可任意设置。
8．具有光柱，双色光柱等模拟显示功能。
9．最多四路报警输出。
技术参数通用的技术指标请参考本公司手册中的《数显仪表通用技术指标》。
产品选型注：有光柱仪表的外形尺寸仅有横式（０）、竖式（１）两项可选。
四、显示说明1.数码管显示:a、参数设定状态下:上排显示参数代码，下排数码管显示参数值。
b、运行状态下：上排数码管显示测量值、下排数码管显示第一路（SP1）报警值。
c、单排数码管，在测量状态下数码管显示测量值，参数设置时该数码管依次显示参数代码和参数值，即：首先显示参数代码，按SET键后显示参数值，再次按键后继续显示下一条参数代码，以此类推。
2.光柱指示:显示测量值的百分比。
双色光柱底色为绿，测量值为红，应用于液位指示。
3.指示灯:SP1：SP1报警SP2：SP2报警SP3：SP3报警SP4：SP4报警。
五、键盘定义1. 在仪表运行状态下:SET:仪表由正常运行状态转入参数设置状态。
∧:下排显示切换键，每按一次第二排显示窗口数据自动在SP1值，测量值占量程的百分比，输出量的百分比之间切换，但如出厂时经固化则固定显示SP1值，此时∧键无效。
∨、MAN:在运行状态下无作用。
2. 在参数设置状态下:SET:先按此键，再按MAN键，即进入参数设置状态。
每一项参数修改完成后按SET键进行确认并自动转入下一菜单，直到退出设置而转入正常运行状态。
则同时按SET和MAN键即可。
＞:光标移位键，按动一次光标右移一位，到个位位置后自动循环到首位。
∧:增1键，按一次数字增1，当光标在最右位数字时，长按此键（2秒以上）可作连续加。

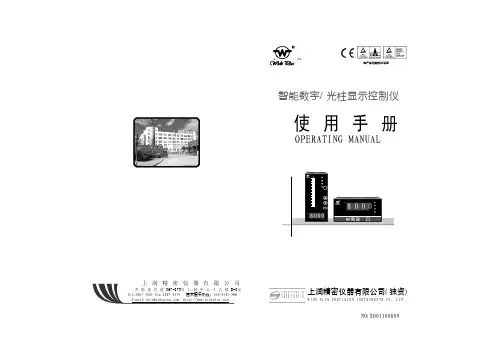

虹润牌智能仪表说明书目录数字光柱显示控制仪说明书 0数字（光柱）单路显示报警仪表说明书 (14)双回路数字/光柱显示控制仪说明书 (27)新双路表090324 (42)直流电压/电流显示控制仪说明书 (57)数字光柱显示控制仪说明书目录一、主要技术参数 (1)二、仪表外型开孔尺寸 (2)三、接线说明 (2)四、功能操作 (5)（一）、仪表面板 (5)（二）、仪表上电 (6)（三）、仪表一级参数设定 (7)（四）、仪表二级参数设定 (7)（五）、仪表参数说明 (9)（六）、仪表参数设定方式 (10)五、型谱表 (11)附、仪表配线举例 (13)输入信号电偶：标准热电偶──B、S、K、E、J、T、WRe3-25等电阻：标准热电阻──Pt100、Cu100、Cu50、BA1、BA2等或远传压力电阻电流：0～10mA、4～20mA、0～20mA、0～10mA开方、4～20mA开方等─输入阻抗≤250Ω电压：0～5V、1～5V、0～5V开方、1～5V开方等──输入阻抗≥250kΩ测量范围-1999～9999字测量精度0.5％FS±1字或0.2％FS±1字分辨率1、0.1、0.01或0.001字显示方式-1999～9999测量值显示-1999～9999设定值显示0～100%测量值光柱显示发光二极管工作状态显示光柱精度光柱显示精度为1%输出信号DC 0～10mA(负载电阻≤750Ω)DC 4～20mA(负载电阻≤500Ω)DC 0～5V (输出电阻≤250Ω)DC 1～5V (输出电阻≤250Ω)报警输出继电器报警输出─继电器ON/OFF带回差，触点容量：AC220V/1A；DC24V/3A（阻性负载）报警精度±1字通讯输出接口方式─标准串行双向通信接口：光电隔离RS-485，RS-232等波特率─1200～9600bps内部自由设定采用标准MODBUS RTU通讯协议馈电输出DC24V，负载电流≤30mA温度补偿0～50℃数字式温度自动补偿参数设定面板轻触式按键数字设定参数设定值断电后永久保存参数设定值密码锁定保护方式输入回路断线报警（热电偶或电阻输入时），继电器输出状态LED指示输入超/欠量程报警电源欠压自动复位工作异常自动复位（Watch Dog）联机通讯通讯为二线制、三线制（如RS-485、RS-232等），亦可由用户特殊要求波特率1200～9600bps 可由仪表内部参数自由设定。

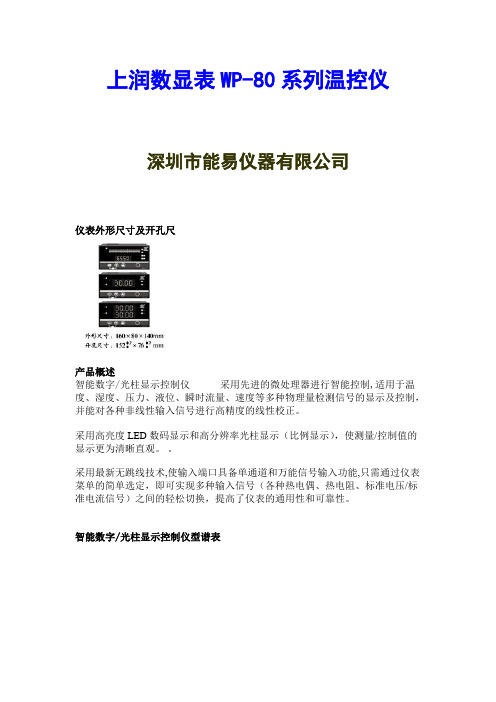

上润数显表WP-80系列温控仪深圳市能易仪器有限公司仪表外形尺寸及开孔尺产品概述智能数字/光柱显示控制仪采用先进的微处理器进行智能控制,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，并能对各种非线性输入信号进行高精度的线性校正。
采用高亮度LED数码显示和高分辨率光柱显示（比例显示），使测量/控制值的显示更为清晰直观。
采用最新无跳线技术,使输入端口具备单通道和万能信号输入功能,只需通过仪表菜单的简单选定，即可实现多种输入信号（各种热电偶、热电阻、标准电压/标准电流信号）之间的轻松切换，提高了仪表的通用性和可靠性。
智能数字/光柱显示控制仪型谱表★型号举例： WP-C801-00-08-N ； WP-C403-01-12-HL ； WP-T804-81-08-2H2L 输入类型表特性测量精度•数字：±0.5%FS±1字•光柱：±1%FS分辨率•数字显示：±1字•光柱显示：±1线显示范围•数字：-1999～9999 •光柱：0～100%显示方式•四位高亮度LED数码显示•101线高分辨率光柱显示•发光二极管工作状态显示•单屏数码显示/双屏数码显示•单屏数码+单光柱显示•双屏数码+双光柱显示控制方式•可选择上限、下限或上上限、下下限控制控制设定值•控制设定值和回差值全量程内自由设定温度补偿•0～50℃温度自动补偿参数设定•面板轻触式按键数字设定•参数设定值断电后永久保存•参数设定值密码锁定保护方式•热电偶/热电阻输入断线报警•继电器输出状态LED指示•输入超／欠量程报警•输入超范围闪烁报警•工作异常自动复位使用环境环境温度•0～50℃相对湿度•≤85% 无凝露避免在带有腐蚀性和易燃易爆气体中使用供电电压•线性电源•AC190V～240V•开关电源•AC/DC 90V～265V •AC/DC 22V～26V功耗•≤5W（AC 190V～240V 线性电源）•≤4W（AC /DC85V～265V 开关电源）•≤6W（AC/DC 22V～26V开关电源）主要技术参数输入信号模拟量•热电偶：标准热电偶—B、S、K、E、J、T、WRe3～25等•电阻：标准热电阻—Pt100、Cu50、Pt100.1、远传压力电阻:30～350Ω等•电流：0～10mA、4～20mA等（输入阻抗≤250Ω）•电压：0～5V、1～5V、mV等（输入阻抗≥1MΩ）输出信号模拟量输出•DC 4～20mA （负载电阻≤750Ω） DC 0～10mA （负载电阻≤1.5K Ω）•DC 1～5V （负载电阻≥250KΩ） DC 0～5V （负载电阻≥250K Ω）开关量输出•继电器控制输出: —ON/OFF(带回差)•触点容量（阻性负载）—AC220V/3A；DC24V/3A•可控硅过零触发脉冲输出(SCR)—可触发600V/100A可控硅•固态继电器控制信号输出（SSR）—输出DC9V/30mA•可控硅过零触发输出—双向可控硅600V/5A通讯输出•标准串行通讯接口通讯方式•RS-232C，RS-485波特率•300bps～9600bps（自由设定）馈电输出•DC 24V，负载≤30mA。

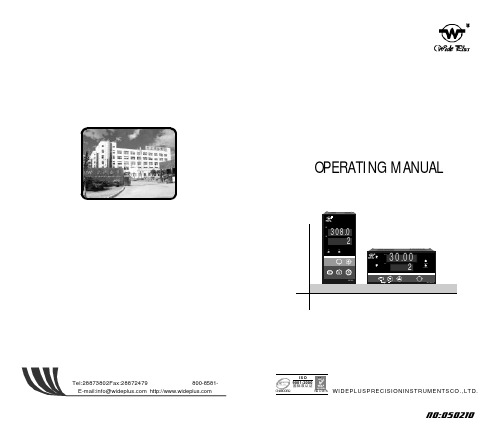

WideRlus温度控制仪使用说明书widerlus智能数字控制仪使用说明书（香港尚润精密仪器有限公司）wp系列显示控制仪使用于各种温度、压力、液位、速度、长度、流量等的测量控制。
采用微处理器进行数学运算，可对各种非线性信号进行高精度的线性矫正。
灯柱显示控制器集数字测量显示和模拟显示于一体，采用数字LED显示，能准确显示和控制实时测量值；同时采用高精度101线光柱显示，清晰直观地显示实时测量值（类似模拟表显示）。
可切换输入多种分度号。
采用先进的无跳线技术，更改输入分度号时，不用更改跳线或开关。
整个仪表改型过程不需要断电。
支持多机通讯，可选择多种通讯接口方式，通讯波特率仪表内部参数自由设定。
一、主要技术参数：输入信号：模拟量热电偶：标准热电偶-B、s、K、e、J、t、wre电阻：标准热电阻-PT100、cu50或远程压力电阻电流：0~10mA、4~20mA、0~20mA等-输入电阻≤ 250电压：0~5V、1~5V、MV等-输入阻抗≥ 250K测量范围：-1999~9999字测量精度：0.2%fs±1字或0.5%fs±1字分辨率：1、0.1、0.01或0.001字温度补偿：0~50℃显示模式：-1999~9999测量值显示-1999~9999设定值显示0~100%测量值灯柱显示。
发光二极管工作状态显示光柱精度：光柱显示精度为1%。
控制模式：位型开/关回差输出信号：模拟量输出：dc0~10ma(负载电阻≤750)dc4~20ma(负载电阻≤500)dc0~5v(输出电阻≤250)dc1~5v(输出电阻≤250)开关量输出：继电器控制输出——继电器开/关返回的差值。
触电容量：AC220V/3A；DC24/6A（电阻负载）可控硅控制输出―scr（可控硅过零触发脉冲）输出，可触发可控硅：400v/100a固态继电器输出―ssr（固态继电器控制信号）输出，5~24v/30ma通讯输出：接口模式-标准串行通信接口：RS-485、RS-232C、RS-422等的波特率-300~9600bps内部自由设置馈电输出：DC24V，负载≤ 30mA控制或报警模式：可选择2~4限控制或报警，led指示。
NWP系列智能仪表LED双回路数字显示控制仪/光柱显示控制仪NWP系列双回路数字显示控制仪/光柱显示控制仪可同时测量显示两路输入信号，并且两路输入信号可为不同分度号。
NWP系列双回路数字显示控制仪/光柱显示控制仪可随意改变仪表的输入信号类型。
采用最新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。
NWP系列双回路数字显示控制仪/光柱显示控制仪可带有两路模拟量变送输出与继电器报警输出。
可适用于各种测试控制场合。
NWP系列双回路数字显示控制仪/光柱显示控制仪可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。
NWP系列双回路光柱显示控制仪集数字仪表与模拟仪表于一体，可对两路的温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。
显示方式为双路数码测量值显示+双路光柱测量值显示。
主要特点 :. 全新概念的计算机数字自动调校. 测量值零点迁移功能 . 测量值增益放大功能. 冷端补偿值零点迁移功能 . 冷端补偿增益放大功能１NWP系列智能仪表LED双回路数字显示控制仪/光柱显示控制仪. 变送输出值零点迁移功能 . 变送输出值增益放大功能. 清晰明确的测量值显示. 高清晰LED数字显示测量值. 高亮度光柱测量值显示. 支持多机网络通讯 , 通讯协议可任意自由设定. 独特的全开放式用户自设定界面. 输入信号类型设定 . 测量值零点与量程范围设定. 报警方式设定 . 输出方式设定. 设定参数断电永久保留及参数密码锁定. 全数字化冷端补偿. 可选择仪表内部冷端补偿 . 可选择外接冷端补偿（适用于高精度测量场合）. 多规格外形结构尺寸 . 交直流开关电源供电方式;一. 输入信号与适配传感器２NWP 系列智能仪表 LED 双回路数字显示控制仪/光柱显示控制仪３1 . 配用标准分度号温度传感器 :分 度 号分辨率 ℃配 用传 感 器 测 量 范 围 B 1 铂30 - 铂6铑 400～1800 ℃ S1 铂10 - 铂 0～1600 ℃ K 1 镍铬 - 镍硅 0～1300 ℃ E 1 镍铬 - 康铜 0～1000 ℃ J 1 铁 - 康铜 0～1200 ℃ T 1 铜 - 康铜 -200～400 ℃ WRe 1 钨3 - 钨25 0～2300 ℃ Pt100 1 铂热电阻R 0=100Ω -199～650 ℃ Pt100 0.1 铂热电阻R 0=100Ω -199.9～320.0℃ 输 入 信 号Cu500.1铜热电阻R 0=50Ω-50.0～150.0℃NWP 系列智能仪表 LED 双回路数字显示控制仪/光柱显示控制仪４2 . 配用标准信号变送器 :标准信号的变化范围输 入 阻 抗 配 用 变 送 器 测 量 范 围各种mV信号≥10M Ω 霍尔变送器0～10mA ≤500Ω 与DDZ -Ⅱ型仪表配套 4～20mA ≤250Ω 与DDZ -Ⅲ型仪表配套 0～5V ≥250k Ω 与DDZ -Ⅱ型仪表配套 1～5V ≥250k Ω与DDZ -Ⅲ型仪表配套 输 入 信 号30～350Ω与远传压力电阻配套根据用户需要自由设定。

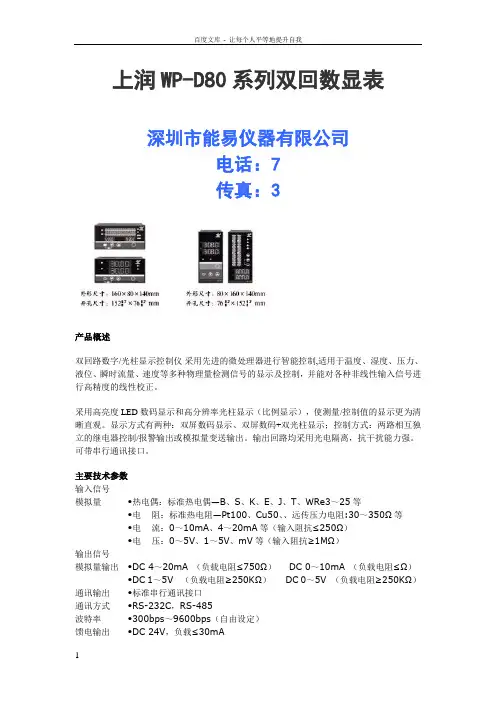

上润WP-D80系列双回数显表深圳市能易仪器有限公司电话：7传真：3产品概述双回路数字/光柱显示控制仪采用先进的微处理器进行智能控制,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，并能对各种非线性输入信号进行高精度的线性校正。
采用高亮度LED数码显示和高分辨率光柱显示（比例显示），使测量/控制值的显示更为清晰直观。
显示方式有两种：双屏数码显示、双屏数码+双光柱显示；控制方式：两路相互独立的继电器控制/报警输出或模拟量变送输出。
输出回路均采用光电隔离，抗干扰能力强。
可带串行通讯接口。
主要技术参数输入信号模拟量•热电偶：标准热电偶—B、S、K、E、J、T、WRe3～25等•电阻：标准热电阻—Pt100、Cu50、、远传压力电阻:30～350Ω等•电流：0～10mA、4～20mA等（输入阻抗≤250Ω）•电压：0～5V、1～5V、mV等（输入阻抗≥1MΩ）输出信号模拟量输出•DC 4～20mA （负载电阻≤750Ω）DC 0～10mA （负载电阻≤Ω）•DC 1～5V （负载电阻≥250KΩ）DC 0～5V （负载电阻≥250KΩ）通讯输出•标准串行通讯接口通讯方式•RS-232C，RS-485波特率•300bps～9600bps（自由设定）馈电输出•DC 24V，负载≤30mA开关量输出•继电器控制输出: —ON/OFF(带回差)•触点容量（阻性负载）—AC220V/3A；DC24V/3A•可控硅过零触发脉冲输出(SCR)—可触发600V/100A可控硅•固态继电器控制信号输出（SSR）—输出DC9V/30mA•可控硅过零触发输出—双向可控硅600V/5A双回路数字/光柱显示控制仪型谱表★选型举例：WP-D821-000-2323－N; WP-D823-011-0808-HL输入类型表特性测量精度•数字：±%FS±1字•光柱：±1%FS分辨率•数字显示：±1字•光柱显示：±1线显示范围•数字：-1999～9999•光柱：0～100%显示方式•四位高亮度LED数码显示•101线高分辨率光柱显示•发光二极管工作状态显示•单屏数码显示/双屏数码显示•单屏数码+ 单光柱显示•双屏数码+双光柱显示控制方式•可选择上限、下限或上上限、下下限控制控制设定值•控制设定值和回差值全量程内自由设定温度补偿•0～50℃温度自动补偿参数设定•面板轻触式按键数字设定•参数设定值断电后永久保存•参数设定值密码锁定保护方式•热电偶/热电阻输入断线报警•继电器输出状态LED指示•输入超／欠量程报警•输入超范围闪烁报警•工作异常自动复位使用环境环境温度•0～50℃相对湿度•≤85% 无凝露避免在带有腐蚀性和易燃易爆气体中使用供电电压•线性电源•AC190V～240V•开关电源•AC/DC 90V～265V•AC/DC 22V～26V 功耗•≤5W（AC 190V～240V 线性电源）•≤4W（AC /DC85V～265V 开关电源）•≤6W（AC/DC 22V～26V 开关电源）。
