液位计配套远传仪表XGZU—500型智能光柱指示数字显示调节报警仪使用说明书上海风雷自动化仪表有限公司前言XGZU—500系列光柱指示数字显示液位调节报警仪是我公司研制开发的新一代智能化数字显示兼光柱指示通用化极强的显示调节仪。
由于仪表以微处理器为核心，软件进行信号处理，能灵活方便地设定个参数，故具有高精度、高可靠、通用性极强的特点。
为用户选型，备品管理带来了方便。
该系列仪表还可配接各类变送器，可广泛适用于化工、石化、电力、冶金、轻纺、环保、城建等行业。
实现对被测对象的自动测量和显示及控制。
● 量程范围可自行任意方便设定（包括小数点位置）。
● 自动稳零系统，保证仪表长期稳定性。
● 软件进行调零和调满度，调校便捷。
● 无电位器等调整器件，使仪表稳定性、抗震动等性能都得到极大的改善。
● 仪表配置2个报警点，报警方式分为上限或下限可供选择，有越限声光报警和继电器接点输出。
一、主要技术性能● 输入信号：501（电阻型）0~5000Ω（根据配套液位计量程阻值设定约500Ω/m）503（电流型）4~20mA（可编量程），输入阻抗50Ω● 测量范围：四位LED数显：可编量程-1999~999951线光柱指示：0~100%指示● 供变送器电源：24VDC 40mA（限电流型）● 变送器输出电流：4~20mA（RL≤500Ω）（0~10mA RL≤1kΩ，限电阻型，订货时提出）● 基本误差：数字显示±0.5%FS +1个字光柱指示±1根线±4%设定误差±0.5%FS +1个字切换差±1%FS变送输出±0.5%FS● 显示分辨率0.01、0.1、1● 报警控制：面板有上限（H）、上上限（HH）、下限（L）、下下限（LL）报警灯及对应的输出继电器。
当显示值高于或低于用户设定的上、下限值时，对应的报警灯闪烁显示，且对应的继电器接点状态改变，同时伴有声响。
● 声响消除：当用户确认越限后，按任意键可消除声响。
XMT-2000 智能型数字显示温度控制器使用说明书此产品使用前，请仔细阅读说明书，以便正确使用，并妥善保存，以便随时参考。
操作注意为防火、防爆或仪表损坏，禁止在易燃、易爆气体，排放蒸汽的场所使用。
为防止触电或仪表失效，所有接线工作完成后方能接通电源，严禁触及仪表内部和改动仪表。
断电后方可清洗仪表，清除显示器上污渍请用软布或棉纸。
显示器易被划伤，禁止用硬物擦拭或触及。
禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。
1．产品确认本产品适用于注塑、挤出、吹瓶、食品、包装、印刷、恒温干澡、金属热处理等设备的温度控制。
本产品的PID参数可以自动整定，是一种智能化的仪表，使用十分方便，是指针式电子调节器、模拟式数显温控仪的最佳更新换代产品。
本产品符合Q/SQG01-1999智能型数字显示调节仪标准的要求。
请参照下列代码表确认送达产品是否和您选定的型号完全一致。
XMT□-□□□□-□①②③④⑤⑥①板尺寸（mm）3:时间比例(加热) 5:下限偏差报警省略:80×160(横式) 4:两位PID作用(继电器输出) 6:上下限偏差报警A:96×96 5:驱动固态继电器的PID调节⑤输入代码D:72×72 6:移相触发可控硅PID调节 1:热电偶E:96×48(竖式) 7:过零触发可控硅PID调节 2:热电阻F:96×48(横式) 9:电流或电压信号的连续PID调节 W:自由信号G:48×48 ④报警输出⑥馈电变送输出②显示方式 0:无报警 V12:隔离12V电压输出6:双排4位显示 1:上限绝对值报警 V24:隔离24V电压输出③控制类型 2:下限绝对值报警 GI4:隔离4-20mA变送输出0:位式控制3:上下限绝对值报警2:三位式控制 4:上限偏差报警2．安装2.1 注意事项（5）推紧安装支架，使仪表与盘面结合牢固。
（1）仪表安装于以下环境（2）大气压力：86~106kPa。

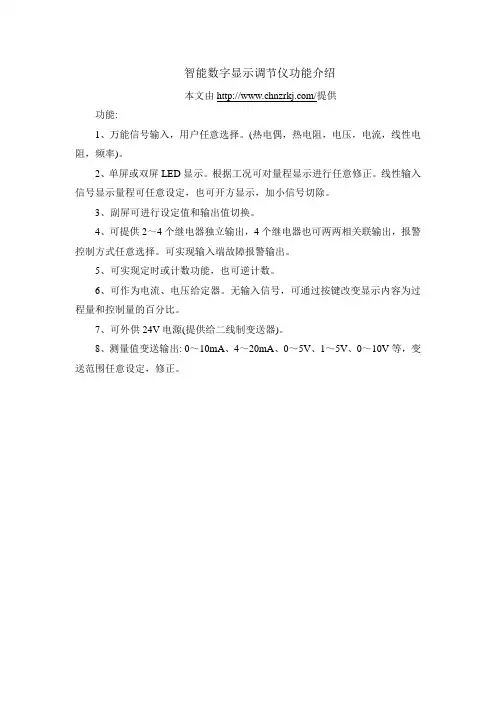

智能数字显示调节仪功能介绍
本文由/提供
功能:
1、万能信号输入，用户任意选择。
(热电偶，热电阻，电压，电流，线性电阻，频率)。
2、单屏或双屏LED显示。
根据工况可对量程显示进行任意修正。
线性输入信号显示量程可任意设定，也可开方显示，加小信号切除。
3、副屏可进行设定值和输出值切换。
4、可提供2～4个继电器独立输出，4个继电器也可两两相关联输出，报警控制方式任意选择。
可实现输入端故障报警输出。
5、可实现定时或计数功能，也可逆计数。
6、可作为电流、电压给定器。
无输入信号，可通过按键改变显示内容为过程量和控制量的百分比。
7、可外供24V电源(提供给二线制变送器)。
8、测量值变送输出: 0～10mA、4～20mA、0～5V、1～5V、0～10V等，变送范围任意设定，修正。
XMTG系列智能显示调节仪使用说明书大连仪表集团工业仪表有限公司一概述仪表采用了当今先进的微处理器，机芯结构简单、合理，没有可调整元件，所有参数设置、功能方式选择、模拟量输入输出的准确度标定均通过面板上的按键实现。
具有热电阻、热电偶、电流、电压、频率等多种信号输入功能，有两路隔离的模拟输出。
可单排数字显示或双排数字显示。
有三个可编程继电器，选用于输入断线报警或上下限报警。
根据用户要求，可以增加对输入信号进行开方运算、断续或连续PID调节等。
有24V配电输出。
具有多重抗干扰功能设计，能在各种复杂环境下稳定工作，可靠性能高，抗干扰能力强。
采用开关电源，体积小，重量轻。
二主要技术指标1 显示方式：-1999～9999单数显或双数显2 测量精度：0.5级3 输入信号热电阻：Pt100、Cu100、Cu50、BA2、BA1热电偶：K、E、S、B、J、T、R、N线性电阻：0～400Ω线性电压：0～20mV、0～75mV、0～200mV、0～5V、1～5V线性电流：0～10mA、4～20mA频率：0～10000Hz4 输入电阻热电偶输入：≥500KΩ电压输入：≥500KΩ电流输入：≤100Ω频率输入：≥10KΩ5 输出负载能力输出0～10mA：≥1.5KΩ输出4～20mA：≥750Ω6 继电器触点容量：交流220V，3A（阻性负载）7 断电保持设置参数时间：≥20年8 调节方式：普通位式控制、时间比例PI调节、断续PID调节、连续PID调节9 绝缘电阻：≥500MΩ10 绝缘强度：≥1500V11 环境温度：0～50℃12 相对湿度：≤85％13 电源：220V、50Hz14 消耗功率：≤6W15 外形尺寸（mm）：160×80、80×160、96×96、72×72、96×48、48×9616 开口尺寸（mm）：152×76、76×152、92×92、68×68、92×44、44×9217 仪表重量：0.5Kg三仪表面板及使用说明仪表有48×96、96×48、72×72、96×96、80×160、160×80等多种外形尺寸，每种仪表均有上、下两个显示屏，上面显示屏用来显示测量值，下面显示屏用来显示给定值、输出值或报警值。
XMT*608 系列智能数显温度调节仪（使用此产品前，请仔细阅读说明书，以便正确使用，并请妥善保存，以便随时参考）一、概述XMT*608系列仪表为智能型双排三位显示仪表，分别显示测量值和设定值，仪表可多种信号输入，三键操作，采用二位式、PID 控制；仪表参数设置简易，输入信息方便等功能，广泛应用于机械、化工、陶瓷、轻工、冶金、石化，热处理等行业的温度自动控制系统。
二、要技术参数1、测量误差：±0.5F·S±1字，附加冷端补偿误差±1℃2、输入类型(可选)：CU50(-50～150.0)、PT100（-199.9～600.0）、K（-30～1300）、E（-30～700）、J（-30～900）、T（199～400）3、继电器输出(无源)触点容量：AC250V 7A(阻性负载)4、固态继电器驱动信号：电流大于15mA空载电压大于12V，周期约2S5、工作电源：85V～242V，50HZ 功耗＜3W6、工作环境：0～50℃，相对湿度≤85％，无腐蚀性及无强电磁辐射场合三、仪表面板介绍五、仪表操作1、按照接线图接入电源、传感器及控制回路后通电，仪表开始自检，此过程持续1S。
2、仪表进行完自检后，即进入正常测控状态，上排PV窗口显示测量值，下排SV窗口显示设定值。
3、设定值更改按▲或ꢋ键3 秒进入设定值更改状态，上排PV窗口显示测量值，下排SV窗口显示设定值，按▲键或ꢋ键修改，长按键可实现快速加或减。
修改完成后，按SET 键保存退出。
不按任何键，10秒后自动保存退出。
4、内部参数设置（详见表4－1）(1) 一级菜单按SET键3秒进入一级菜单，上排窗口显示参数符号，下排显示参数值，按▲键或ꢋ键修改，长按键可实现快速加或减。
修改完成后，按SET 键保存进入下一参数设置。
不按任何键，10秒后自动保存退出。
(2) 二级菜单按SET键+▲键进入二级菜单，设置方法同上。
5、自整定首先设置好设定值，然后进入菜单，将设置为，AT灯亮，仪表进入自整定状态，将回差设为0.5～1左右，此时仪表为位式控制，经过三次上下振荡之后，仪表确定出新的、、等参数并保存，灯灭，仪表复位进入控制状态。
智能数字显示调节仪安全操作及保养规程1. 引言智能数字显示调节仪作为一种常见的仪器设备，广泛应用于各行业的生产和实验中。
为了确保使用过程中的安全性和可靠性，本文档将介绍智能数字显示调节仪的安全操作规程和保养注意事项。
2. 安全操作规程2.1 操作前的准备在操作智能数字显示调节仪之前，务必进行下列准备工作：•确保设备处于正常工作状态，检查电源线和连接线的连接是否良好，并确保设备接地正常；•查看设备工作面板是否清洁，并确保无积尘、液体等污染物；•充分了解设备的使用说明书，并按照其要求进行正确的设置。
2.2 操作时的注意事项在使用智能数字显示调节仪时，请遵守以下规程：•使用前请确认设备所需电压、电流等参数与当地电源是否匹配；•严禁私自拆解、维修设备，如有故障或异常情况，请及时联系专业维修人员处理；•在设备运行期间，切勿随意触摸或碰触设备内部的任何零部件，以免造成意外伤害；•避免将设备长时间处于高温、高湿度环境中，以免影响设备的正常工作；•避免将设备暴露在强光、强磁场等有害环境中，以免影响设备的测量准确性；•在操作过程中，注意观察设备是否存在异常现象，如设备发生过热、冒烟、发出异常噪音等情况，请立即停止使用，并及时报修。
2.3 紧急情况的处理当发生紧急情况时，请按照以下步骤进行处理：•如发生设备过热、冒烟等异常情况，请立即切断电源并迅速与维修人员联系；•如发生火灾等危险情况，请立即启动应急预案，确保自身安全并报警求助。
3. 保养注意事项为了保证智能数字显示调节仪的长期稳定工作，需要进行定期的保养工作。
以下是保养注意事项：•定期清理设备表面，使用柔软的干布擦拭，可适当使用少量清洁剂；•定期检查设备连接线的连接是否松动或损坏，如有发现请及时更换；•定期检查设备工作状态，如发现异常情况应及时处理或维修；•如设备长时间不使用，请切断电源并进行适当的存放，防止灰尘、湿气腐蚀设备。
4. 总结通过本文档的介绍，我们了解了智能数字显示调节仪的安全操作规程和保养注意事项。
XTMA/C/D/F－100智能数字显示调节仪使用说明书上海自动化仪表股份有限公司温度数显仪表总厂（自动化仪表三厂，自动化仪表六厂）前言感谢您购买本厂的XTMA/C/D/F-100系列产品，为使您从速掌握仪表的正确操作方法，敬请阅读本说明书，如有任何疑问，欢迎来函来电联系。
目录一.概述----------------------------------------------------------------------------3二.工作原理----------------------------------------------------------------------3三.主要技术指标---------------------------------------------------------------- 4四.面板表示----------------------------------------------------------------------51.面板图----------------------------------------------------------------------- 52.面板说明-------------------------------------------------------------------- 6⑴．显示器--------------------------------------------------------------6⑵．L E D指示灯------------------------------------------------------- 6⑶．按键操作----------------------------------------------------------- 6五.安装使用-----------------------------------------------------------------------7 1．外形安装尺寸------------------------------------------------------------7 2．接线端子图---------------------------------------------------------------8 3．接线端子说明------------------------------------------------------------8六.操作使用步骤-----------------------------------------------------------------------9 1．使用准备------------------------------------------------------------------9 2．操作流程------------------------------------------------------------------10⑴．上电操作流程---------------------------------------------------- 10⑵．正常操作流程---------------------------------------------------- 10⑶．参数显示流程--------------------------------------------------- 12 3．应用指导----------------------------------------------------------------- 13七．仪表保管与维修------------------------------------------------------------ 14八．订货说明--------------------------------------------------------------------- 14一．概述XTMA/C/D/F-100系列智能数字显示调节仪是采用新一代专用电路组成的多功能智能化仪表。

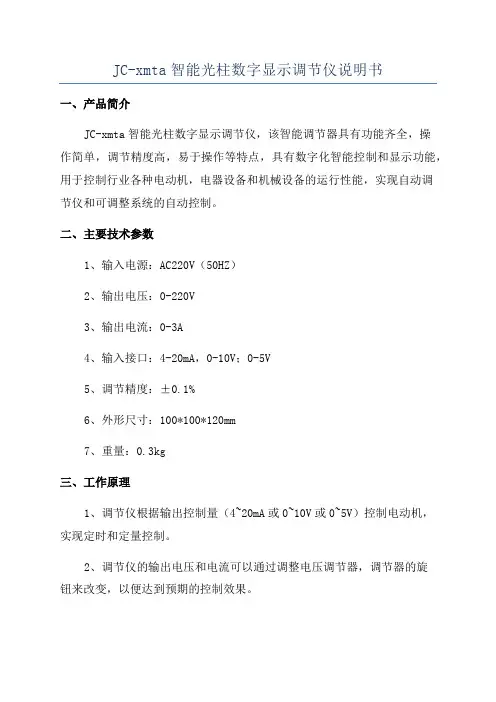

JC-xmta智能光柱数字显示调节仪说明书
一、产品简介
JC-xmta智能光柱数字显示调节仪，该智能调节器具有功能齐全，操
作简单，调节精度高，易于操作等特点，具有数字化智能控制和显示功能，用于控制行业各种电动机，电器设备和机械设备的运行性能，实现自动调
节仪和可调整系统的自动控制。
二、主要技术参数
1、输入电源：AC220V（50HZ）
2、输出电压：0-220V
3、输出电流：0-3A
4、输入接口：4-20mA，0-10V；0-5V
5、调节精度：±0.1%
6、外形尺寸：100*100*120mm
7、重量：0.3kg
三、工作原理
1、调节仪根据输出控制量（4~20mA或0~10V或0~5V）控制电动机，
实现定时和定量控制。
2、调节仪的输出电压和电流可以通过调整电压调节器，调节器的旋
钮来改变，以便达到预期的控制效果。
3、调节仪通过控制电动机的运行工作，实现可调整系统的自动控制，并显示出实时控制参数的数值。
4、调节仪采用数字处理技术，可以实现更高的调节精度，并能够通
过数字化显示，对电路中的瞬时参数进行实时检测。
四、使用及注意事项
1、调节仪应安装在平坦、通风、无潮湿的地方，并且注意防止电磁
干扰。
2、在操作调节仪时。
十、仪表使用与维修1、根据需要，正确选择仪表型号和有关程序，以便用户免调试或直接使用。
2、由于仪表功能多，根据工况需要正确设置B菜单操作程序3、和正确接线，如有需要建议用户派员到厂家学习。
3、如属制造厂质量问题引发仪表损坏，一年内由厂方免费维修。
十一、随机附件1、智能表1台2、合格证1份3、使用说明书1份目录前言一、概述 (1)二、选型表 (2)三、主要技术指标 (4)四、显示说明 (5)五、键盘定义 (6)六、B菜单 (7)七、E菜单（校准菜单） (11)八、现场标定校准（校准菜单） (12)九、仪表接线 (13)十、仪表使用与维修 (17)十一、随机附件 (17)图4 注：如有不同，以随仪表接线图为准智能数字显示调节仪使 用 说 明 智能数字显示调节仪 使 用 说 明图3 注：如有不同，以随仪表接线图为准前 言欢迎您使用我公司生产的智能数字（光柱）显示 调节仪！使用前，敬请仔细阅读本使用说明书，以期 仪表按照您的意愿工作。
本仪器的输入、输出、报警、控制方式等，都可以由用户设置。
因此，在安装或更 新的智能仪表时，如果其参数没有被正确设置，即使 它们具有相同型号，也必须由熟悉工业控制现场要求 和本仪表性能的技术人员对该仪表进行正确设置，方 可在现场安装运行。
如果智能仪表的参数没有被正确设置，则有可能 造成不可预知的后果。
因误操作、误设置造成的后果，恕我公司不能承担责任。
一、概述本公司生产的智能化数字调节仪采用了自行研制开发，委托日本集成电路制造商定制生产的专用集成电路，它不仅汇集目前自动控制系统中各类调节仪表的大部分功能，同时还集成了CPU 、I/O 接口、EPROM 和D/A 转换等电路，辅以博采众长、精心编制、反复调试的软件系统使本仪表独具以下特点：1、仪表硬件大幅度减少，系统的组成结构相对简单。
在用户申请范围内，多种输入信号兼容。
2、采用了优化设计，工艺显著改善，没有飞线，没有调整电位器，所有的校准和功能可全部通过键盘由软件完成。
3、最多可设定六个报警输出，报警方法可达十种以上，并可对报警参数进行监控。
4、可选加两路D/A 输出口，可以对过程量和控制量同时进行光电隔离输出，以确保被控系统的安全可靠。
提供5V 和24V 两个恒压源输出，可满足大多数辅助功能的需求。
5、任何复杂的控制、调节、报警、输出等功能，均可由仪表工进行简单的操作，设定后加以密码保护，使其变成一个傻瓜式仪表，现场操作工将不能修改被锁定的参数。
甚至还可做到不让操作工查看。
由用户自已设定的四个类别百种级别的抗干扰模式，可适应各种环境的干扰源。
6、线性输入或Pt100X 仪表可自定义零点和满度。
图2 注：如有不同，以随仪表接线图为准九、仪表接线图1 注：如有不同，以随仪表接线图为准二、选型表 表一型 谱 说 明类 型XMTA 智能数字显示调节变送仪 XMGA 智能光柱显示调节变送仪 9 XMTA — 9000系列数显仪表 9 XMGA — 9000系列光柱仪表 显 示 方 式1 23 4 5 6 7 8 单屏显示 双屏显示 单屏+单光柱 单屏+双光柱 双屏+单光柱 双屏+双光柱 三屏显示开方方式显示（小信号切除、订货请注明） 输 入 方 式0 1 2 3 4 5 6频率信号：1 ～ 10000H Z配热电偶（E 、K 、S 、B 、J 、T 、N 、R 等）配热电阻（Pt100、Cu 50、Cu100、BA1、BA2、G 等） 配直流电流（0-100mA 、4-20mA ）配直流电压（0-5V 、1-5V 、0～20mV 、0～75mV 、0～200mV ） 配用远传压力电阻值及线性电阻值（0～ 400Ω） 配全部输入类型(1～5项) 报 警 功 能0 1 2 3 4 5 6无报警 一路报警 二路报警 三路报警 四路报警 五路报警 六路报警 附加 功能0 1无附加功能带有断偶、断阻、断线后状态输出注：SP 3作声光报警、关联报警请注明接表一型谱说明外形尺寸HVJFQS横式160×80 开孔152×76竖式80×160 开孔76×152横式96×48或竖式开孔92×45方式96×96 开孔92×92方式72×72 开孔68×68方式48×48 开孔45×45变送输出ABCDEFG无变送输出变送输出0～10mA变送输出4～20mA变送输出0～5V变送输出1～5V特殊信号变送输出频率输出（1～10KH Z）定时功能S 缺省为无定时功能带定时功能供外24V直流电源P缺省为无24V直流电源输出带24V直流电源输出（可做二线制变送器电源）通讯接口T1T2T3缺省为不带通讯接口带RS485 MODBuS-R Tu带RS485 JCBuS带RS232通讯接口供电电源KW 缺省为220V AC开关电源85～260V AC或85～260VDC开关电源 18～36VDC或18～36V AC八、现场标定校准（校准菜单）适用于线性输入及小量程Pt100X仪表自定义零点与满度1、将B菜单的提示符In参数设置为03，按SET键，将bc的参数设置为0（允许现场标定）或1（使用现场标定），并确认后，再将B菜单的In参数设置为仪表输入代码号，确认后退出菜单。
2、将SEL的参数555设置为1555，确认后退出菜单设置状态，即为允许现场标定。
3、仪表在测量状态下输入直流测量信号零点的测试值（≤30%满量程），同时按位移键与减键；再输入测量信号满度的测量值（≥70%满量程），再次按位移键与减键，并确认后即可。
4、如为其他非线性信号输入，请将bc参数改为2.20。
Ucr 通讯数据传输方式设置代码表表六注：配置请在仪表的B菜单进行，将B菜单提示符IN对应参数设置为99后，按确认键，可查看并修改UCR及UAD参数七、E菜单（校准菜单）在设定状态下，将SEL菜单555改为159，则可进入E菜单，进行各种信号的调校功能。
表七输入基准信号菜单码号校准参数400Ω电阻信号基准设定EO 5000热电偶用二极管或Cu50补偿零点E1 室温值（℃）20mV基准设定E2、E3 5000200mV基准设定E4、E5 50005V基准设定E6、E7 500020mA基准设定E8、E9 5000将选择好的基准信号（表七前项）正确输入给仪表，选择对应的菜单码号（表七中项）后，通过键盘将校准参数（表七后项）键入，按SET键确认后退出E菜单，该仪表调校结束。
三、主要技术指标1、测量精度：±0.5%FS±1d ±0.2%FS±1d2、报警功能：上限、下限、上下限、上回差、下回差、双回差、OK方式、绝对值方式等。
3、变送输出精度：±0.3%FS 负载能力:0～600Ω4、输出入阻抗：0～10mA：500Ω、4～20mA：250Ω、DC.V: ≥200KΩ热电偶及DC.MV:≥10MΩ冷端自动补偿精度0～40℃范围内±0.3℃热电阻:三线制输入3×10Ω以内完全补偿脉冲幅值:≥2.5V,频率范围0.01～1000HZ5、继电器接点容量：AC220V 3A（无感负载）6、供电电源：AC220V ≤6W或24V7、工作环境要求：温度：0～50℃、相对湿度：<58%，无腐蚀性气体，无震动场合。
提示符可能的值设置参数默认参数UCR个位（通讯速度）仪表通讯的波特率位2400 X40 6仪表通讯的波特率位4800 X5仪表通讯的波特率位9600 X6仪表通讯的波特率位19200 X7UCR十位（通讯效验位）停止位前无效验0X或4X 停止位前奇效验6X停止位前偶效验7X默认通讯格式：1个起始位，8个数据位，1个停止位四、显示说明1、单排数码显示：直接显示仪表测量值。
2、双排数码显示：上排显示测量值。
下排显示设定值。
在测量状态下，可通过加键将下排显示切换成测量值的百分比。
3、双排数码管+单模拟条：上排显示测量值。
下排显示设定值或测量值的百分比，单模拟条指示测量值的百分比或模拟输出的百分比。
4、单排数码管+双排模拟条：数码管显示仪表测量值，按加键可显示测量值的百分比或模拟输出的百分比。
左排模拟条指示测量值的百分比；右排模拟条指示设定值的百分比或模拟输出的百分比。
5、双排数码管+双排模拟条：双排数码管解释同上＜显示说明2＞一样，双排模拟条同上＜显示说明4＞一样。
6、指示灯：A灯或J1灯，是SP1报警指示灯。
E灯或J2灯，是SP2报警指示灯。
B灯或J3灯，是SP3报警指示灯。
C灯或J4灯，是SP4报警指示灯。
灯或J5灯，是SP5报警指示灯。
灯或J6灯，是SP6报警指示灯。
D灯为通讯指示灯Pic：位式控制、报警方式代码表表四代码十位代码个位表示意义0 对操作工隐藏相应的设定值2 禁止操作工修改设定值3 允许操作工修改设定值0 下限报警（上单回差）1 上限报警（下单回差）2 下限报警（双回差）3 上限报警（双回差）4 下限报警（下单回差）5 上限报警（上单回差）6 OK报警（双回差内）7 绝对报警（双回差外）Out：模拟量输出方式代码表表五代码十位代码个位输出电流的方式0 0 - 10mA1 4 - 20mA4 0 - 10mA，允许校正变送输出的零点和满度5 4 - 20mA，允许校正变送输出的零点和满点0 0 - 10mA1 4 - 20mA注1：本仪表可设定两路模拟输出，在设置时请注意，代码的个位对应第一位输出口，代码的十位于第二输出口。
注2、：代码千位与代码百位数的意义同代码个位数一样- -- --- In 输入信号代码表 表二代 码 输入信号名称或属性代 码 输入信号名称或属性 00 K 型热电偶 14 1～5V .DC(线性) 01 E 型热电偶 15 0～10mA.DC(线性) 02 S 型热电偶 17 4～20mA.DC(线性) 03 B 型热电偶 20 Pt100型热电阻 04 J 型热电偶 21 Cu100型热电阻 05 T 型热电偶 22 Cu50型热电阻 06 R 型热电偶 23 BA2型热电阻 07 N 型热电偶 24 BA1型热电阻 10 0～20mV .DC(线性) 25 G 型热电阻11 0～75mV .DC(线性) 26 Pt100X （-19.99～99.99℃)12 0～200mV .DC(线性) 27 0～400Ω(线性) 130～5V .DC(线性)301～10kH Z (线性):抗干扰模式 表三代 码抗干扰类型0 关闭抗干扰功能1～9 实用于对有规律干扰信号的滤除，数字越大效果越强 10～99 实用于对无规律干扰信号的滤除，数字越大效果越强101～99抗干扰效果等同于1 - 9,显示值不作干扰处理,以真实反映现场实际情况,但控制输出信号已作处理110～199抗干扰效果等同于10 - 99,显示值不作干扰处理,以真实反映现场实际情况,但控制输出信号已作处理五、键盘定义设定键：SET 按下此键可进入设定菜单。
