XMT系列智能数字显示控制仪表说明书一、概述（1）主要特点A、仪表采用宽范围（84—260VAC）输入的开关电源。
B、仪表采用先进的微电脑芯片技术，可靠的设计使抗干扰强，可靠性高。
C、仪表采用先进的数字校准技术，测量更精确，人性化操作界面，易学易用。
D、仪表具有通用输入，热点偶输入时有内部冷端补偿，电阻采用三线制接线。
（2）型号定义：1.结构形式：1:96*96;2:48*96;3:96*48;4:72*72;5:48*48;6:160*802.显示形式：S：单排显示；D：双排显示3.OUT输出形式：N：无； X：电流变送4.AL1输出形式：N：无；H：上限报警输出；L：下限报警输出5.AL2输出形式：N：无；H：上限报警输出；L：下限报警输出输出形式：N：无；H：上限报警输出；L：下限报警输出S：Rs485串口通讯7.AUX输出形式：N：无；24：24VDC配电输出8.输入形式：见下面输入信号定义（3）输入信号定义：二、技术规格：输入规格：见上表；精度等级：0.5级别；使用环境：0-50℃；相对湿度：≤85%；重量：≤1Kg；电源：交流220VAC。

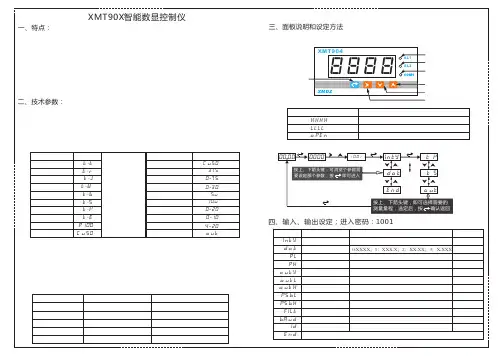

三、面板说明及操作说明：注：以下参数是通过（6）、（7）、（8）、（9）按键进行修改；按（9）键可以进入到修改参数状态；（8）移位键控制闪烁位，即修改的位；（6）、（7）改变参数的大小。
四、操作说明：五、参数功能及设置：HiAL、LoAL、MiAL、dFHH、dFHL、dFLH、dFLL、dFMH、dFML、参数如上图所示分别表示报警值及偏差报警绝对值；Sn为输入的规格，一般用户选定后出厂时直接设置好；diP为小数点的位置，不影响测量精度，根据需要设置；在Sn大于25，即为线性输入信号时，diL、diH分别对应输入量程的下限与上限，同时是变送的下限与上限（Sn<25变送时数值为实际的10倍）；Sc为输入平移修正值，当传感器输入有偏差时，可以通过修正Sc调整；dL为数字滤波，在显示值得不波动或很小的情况下尽可能减小dL，以增加响应速度；His、Los、Mis为报警形式设置，其中0表示无报警，1表示为上限报警，2表示为下限报警；Loc为参数锁，当Loc 不是111时，现场参数将被锁定。
XMT 系列数显温控仪 使用说明XMT7000系列温度控制仪是本公司最新推出的一种高性能、高可靠性的智能型工业调节仪表，可进行热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置，同时多种输出方式；运用模糊理论结合传统PID 方法，控制快速平稳 ，测量精度高，抗干扰能力强，操作简单等优点,其广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的自动温度控制。
技术参数产品符合《《Q/320401HBD001—2000XMT 系列PID 智能温度调节仪》》标准的要求 □ 操作说明及开机输入类型显示表仪表上电后，PV 窗口显示输入类型，SV 窗口显示最大量程,然后PV 窗口显示测量值，SV 窗口显示设定值。
这是仪表的标准显示方式。
（二)各参数意义说明 (三） 仪表工程师调整参数说明按S E T 键2秒在PASS状态下,输入8803（三位显示为803）后按设定键，即可恢复至常规参数。
（五）关于定时功能的补充说明当ET=1或2时(1以分为单位,2以秒为单位），仪表将使能定时功能。
定时功能使能后，定时时间到后（或温度超过设定值+AH值），仪表会自动切断输出(报警不受影响），并通过第二报警输出一个警报通知信号（长短可调），从而方便有定时要求的恒温控制(可以做到无人值守）。
当定时功能使能后，设定温度时会显示一个SP菜单，再按一下设定键设定时间时会显示一个ST菜单.当定时功能使能后，AT指示灯用作运行/停止状态指示灯（原功能不受影响).在测控状态下,按加键可使SV窗口在设定温度与剩余定时时间之间切换，当SV显示剩余定时时间时，个位上的小数点会闪烁.定时时间到达后，仪表的主控继电器会停止输出，同时运行灯熄灭。
此时可用按住减键3秒钟重新启动一个定时周期。
只有当测量温度达到设定温度减ALT的差值时，定时倒计数才开始运作.否则虽然AT灯亮,但定时时间并不减少。
一个定时周期结束后,由BL参数决定第二报警继电器的动作。

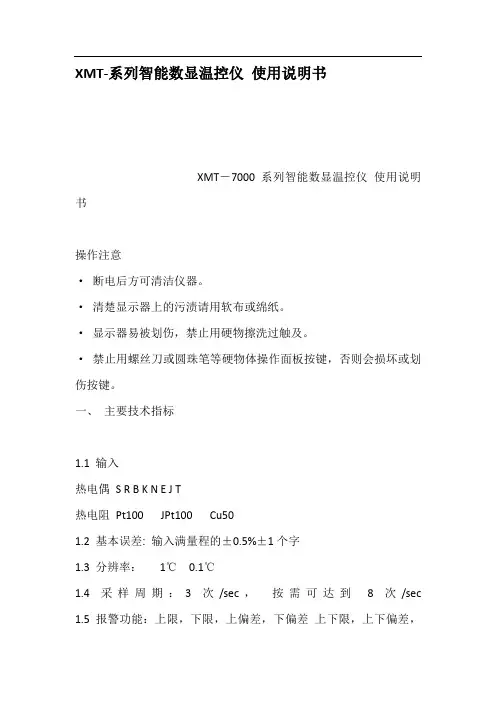

XMT-系列智能数显温控仪使用说明书XMT－7000系列智能数显温控仪使用说明书操作注意·断电后方可清洁仪器。
·清楚显示器上的污渍请用软布或绵纸。
·显示器易被划伤，禁止用硬物擦洗过触及。
·禁止用螺丝刀或圆珠笔等硬物体操作面板按键，否则会损坏或划伤按键。
一、主要技术指标1.1 输入热电偶S R B K N E J T热电阻Pt100 JPt100 Cu501.2 基本误差: 输入满量程的±0.5%±1个字1.3 分辨率：1℃0.1℃1.4 采样周期：3次/sec，按需可达到8次/sec 1.5 报警功能：上限，下限，上偏差，下偏差上下限，上下偏差，范围内及待机状态报警1.6 报警输出：继电器触点AC250V 3A（阻性负载）1.7 控制方式：模糊PID控制、位式控制1.8 控制输出：继电器触点（容量：220VAC3A)SSR驱动电平输出（DC0/5V)过零触发脉冲:光偶可控硅输出1A 600V移相触发脉冲:光偶可控硅输出1A 600V1.9 电源电压: AC85-264V(50/60Hz)21.6-26.4V AC(额定24V AC)21.6-26.4V DC(额定24V DC)1.10 工作环境：温度0-50℃，湿度<85%RH的无腐蚀性场合，功耗<5VA1.11 面板尺寸：80×160 96×96 72×72 48×96 96×48 48×48二、产品型号确认产品代码：X M T ①- 7 ②③④- ⑤⑥～⑦①仪表面板尺寸（高×宽mm）S：160×80 E：96×48 F：48×96 A：96×96 G：48×48 D：72×72 空：80×160②主控控制方式0 二位式2 三位式3 位式PID4 PID继电器输出5 PID固态继电器输出6 PID移相可控硅触发7 PID过零可控硅触发8 三相PID过零可控硅触发9 PID电流输出③报警输出：0 无报警1 上限报警2 下限报警3上、下限报警6 移相触发脉冲输出，PID调节7过零触发脉冲输出，PID调节8逻辑电平输出，PID调节，驱动SSR ④输入信号：1热电偶输入2热电阻输入⑤⑥～⑦传感器分度号和测量范围例:XMTE-7431 K 0~400℃为PID位式控制，继电器输出，配用K分度号热电偶，量程0～400℃，带上限报警和下限报警，面板尺寸为96×96mm的经济性智能仪表。
XMT系列智能数字显示调节仪选型说明书智能数字显示调节仪XMT系列智能数字显示调节仪一、概述本仪表以单片机和大规模电路组成的，软硬件采用多种抗干扰技术，使用EEPROM存储各种设定参数，停电不丢失数据，适合于温度、压力、湿度、液位、流量等参数进行测量、显示和控制。
二、主要功能显示、控制、报警、变送输出、通信和打印。
三、技术参数测量精度 满量程的±0.5%+1个数字信号输入热电偶：K，E，B，S，N，T，J等热电阻：Pt100, Pt1000，Cu50标准输入：0～10mA 4～20mA，0～5V，1～5V，变送器输入：mV 其它电阻输入：Ω输出方式继电器：触点容量3A/220V（二位式、三位式、范围、上下限窄带控制）测量值变送输出：4～20mA，0～20mA数字输出：RS232，RS422，RS485打印记录：外接微型仪表打印机显示方式 四位LED显示，显示范围－999～9999，分辨率0.001～1电源电压 AC220V工作环境 工作温度：0-50℃，相对湿度≤85%注：采用二线制变送器接线时，本仪表直接供给24VDC电源，不需要外接电源。
四、外形及安装尺寸XMT XMTA XMTB XMTD XMTE XMTM XMTC 面板尺寸mm 96×96 160×80 80×160 48×96 96×48 72×72 160×80开孔尺寸mm 92×92 152×76 76×152 45×92 92×44 68×68 152×76仪表深度mm 100 80 80 100 100 100 100注：面板及开孔尺寸为宽×高XMT XMTM XMTBXMTD XMTA XMTE五、选型说明型号输入点数控制方式信号类型 附加功能 XMT 1 单信号 0 二位 1热电偶 BJ报警XMTA 2 双信号 1 范围 2热电阻 B10～20mA变送输出XMTB 2 三位 3mV B24～20mA变送输出XMTD 3 时间比例 4电阻远传Ω P打印接口XMTE 4 上下窄带 5标准信号 T带通信接口XMTM 6两线变送器六、仪表接线热电阻热电阻热电阻热电偶热电阻智能数字显示调节仪。
XMT*-9000系列智能数显温度调节仪使用说明书一、概述ＸＭＴ*-９０００系列仪表为智能型双排四位显示仪表，分别显示测量值和设定值，仪表为四键操作，参数快捷设置，参数符号显示简洁，输入信息方便，控制方式有二位式、时间比例、模糊ＰＩＤ,具有参数自整定功能，仪表采用进口超强抗干扰芯片设计、质量可靠，红绿双色双排数码管分别同时显示测量值与设定值。
二、主要技术参数1、测量误差：±0.5F·S±1字，附加冷端补尝误差±1℃2、继电器输出触点容量：阻性负载220V /7A3、驱动固态继电器信号输出：驱动电流≥15mA ，电压≥9V4、驱动可控硅脉冲输出：幅度≥3V ，宽度≥40us 的移相或过零触发脉冲5、控制周期：继电器输出为2～120秒，其它为2秒6、工作电源：AC85V ～242V （开关电源）,50/60Hz ，或其它特殊定货7、工作环境：0~50℃，相对湿度≤85％RH ，无腐蚀性及无强电磁辐射场合三、型号和规格常用输入信号及测控范围（特殊规格可另订货）传感器名称分度号测控范围热电偶镍铬－铜镍E 0~700℃镍铬－镍硅K 0~1300℃铂铑10%－铂S 0~1600℃铁—铜镍J 0～900℃热电阻铜电阻CU50-50.0~150.0℃铂电阻PT100-199.0~200.0℃、-199.9~600.0℃四、仪表面板布置五、内部参数及流程图序号提示符名称说明设定范围出厂值一级菜单SP 控制点设定按▼▲键设定所需控制点的温度全范围随机二级菜单1AL1报警1只有一路报警时采用报警1，需上下限或上下偏差两路报警时才采用报警2作下限或下偏差报警，有报警输出时相应报警指示灯点亮全范围随机2AL2报警23SC传感器误差平移修正测量值有误差时可以通过此项值加或减修正,±20.004P比例带P 值类似常规PID 调节器的比例带,但变化相反,P 值越大,比例、微分的作用成正比增强,P 值越小,比例、微分的作用相应减弱,P 参数值与积分作用无关。

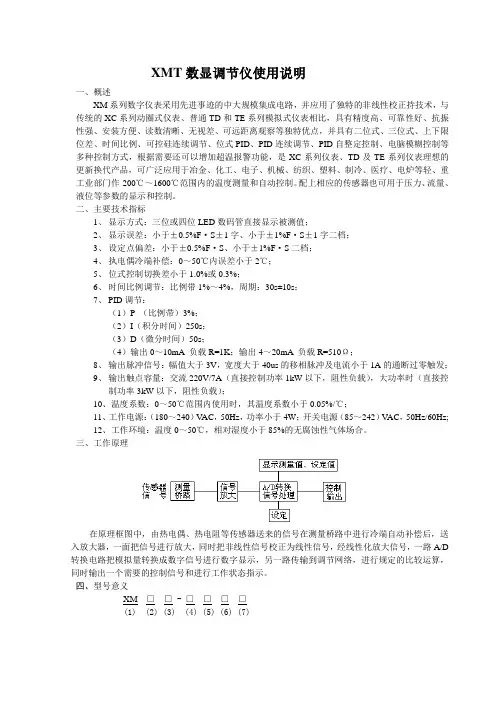

XMT数显调节仪使用说明一、概述XM系列数字仪表采纳先进事迹的中大规模集成电路，并应用了独特的非线性校正持技术，与传统的XC系列动圈式仪表、一般TD和TE系列模拟式仪表相比，具有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差、可远距离观看等独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式PID、PID连续调节、PID自整定操纵、电脑模糊操纵等多种操纵方式，依照需要还能够增加超温报警功能，是XC系列仪表、TD及TE系列仪表理想的更新换代产品，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作-200℃～1600℃范围内的温度测量和自动操纵。
配上相应的传感器也可用于压力、流量、液位等参数的显示和操纵。
二、要紧技术指标1、显示方式：三位或四位LED数码管直截了当显示被测值；2、显示误差：小于±0.5%F·S±1字、小于±1%F·S±1字二档；3、设定点偏差：小于±0.5%F·S、小于±1%F·S二档；4、执电偶冷端补偿：0～50℃内误差小于2℃；5、位式操纵切换差小于1.0%或0.3%；6、时间比例调节：比例带1%～4%，周期：30s±10s；7、PID调节：〔1〕P〔比例带〕3%；〔2〕I〔积分时间〕250s；〔3〕D〔微分时间〕50s；〔4〕输出0～10mA负载R=1K；输出4～20mA负载R=510Ω；8、输出脉冲信号：幅值大于3V，宽度大于40us的移相脉冲及电流小于1A的通断过零触发；9、输出触点容量：交流220V/7A〔直截了当操纵功率1kW以下，阻性负载〕，大功率时〔直截了当操纵功率3kW以下，阻性负载〕；10、温度系数：0～50℃范围内使用时，其温度系数小于0.05%/℃；11、工作电源：〔180～240〕VAC，50Hz，功率小于4W；开关电源〔85～242〕VAC，50Hz/60Hz;12、工作环境：温度0～50℃，相对湿度小于85%的无腐蚀性气体场合。
