智能数显控制仪表

通讯协议手册杭州暖威电气有限公司目录MODBUS-RTU协议 (3)通讯参数说明 (3)模拟量码值定义 (7)模拟量码值表 (7)模拟量数据定义 (8)电度量码值 (10)电度量数据定义表 (10)DL/T645通讯 (11)通讯参数说明 (11)数据标识编码表 (14)变送功能 (15)MODBUS-RTU 协议通讯参数说明硬件采用RS －485，主从式半双工通讯，主机呼叫从机地址，从机应答方式通讯。

数据帧10位，1个起始位，8个数据位，1个停止位，偶校验，错误检测CRC(循环冗余校验)。

波特率2400bps--57600bps ； 功能码 01H ：读控制输出接点（继电器）状态第1字节 ADR ： 从机地址码（=001～254） 第2字节 01H ： 读寄存器值功能码 第3、4字节 ： 想读取的开关量的起始地址 第5、6字节 ： 从起始地址开始读多少个开关量 第7、8字节 ： 从字节1到6的CRC16校验和第1字节 ADR ： 从机地址码（=001～254） 第2字节 01H ： 返回读功能码第3字节 ： 返回的字节个数：表示数据的字节个数 第4字节： 由于数据是一个8位的数，所以表示8个开关量的值，每一位为0表示对应的开关断开，为1表示闭合。

第5、6字节 ： 从字节1到4的CRC16校验和1.1.功能码 02H ：读开关输入（遥信）状态第1字节 ADR ： 从机地址码（=001～254） 第2字节 02H ： 读寄存器值功能码 第3、4字节 ： 想读取的开关量的起始地址 第5、6字节 ： 从起始地址开始读多少个开关量 第7、8字节 ： 从字节1到6的CRC16校验和第1字节 ADR ： 从机地址码（=001～254） 第2字节 02H ： 返回读功能码第3字节 ： 返回的字节个数：表示数据的字节个数 第4字节： 由于数据是一个8位的数，所以表示8个开关量的值，每一位为0表示对应的开关断开，为1表示闭合。

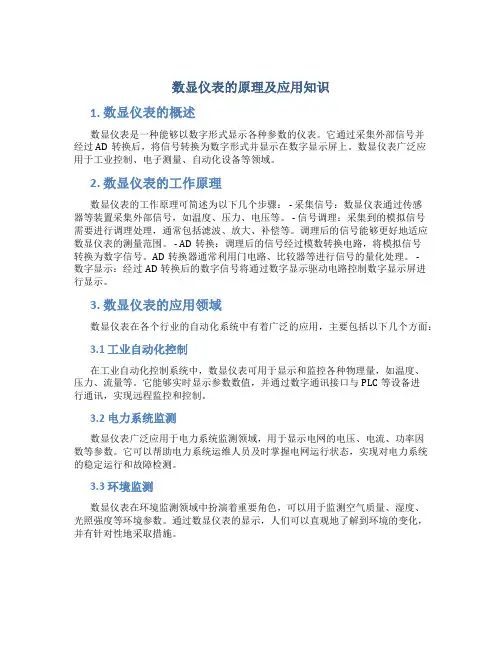

数显仪表的原理及应用知识1. 数显仪表的概述数显仪表是一种能够以数字形式显示各种参数的仪表。

它通过采集外部信号并经过AD转换后，将信号转换为数字形式并显示在数字显示屏上。

数显仪表广泛应用于工业控制、电子测量、自动化设备等领域。

2. 数显仪表的工作原理数显仪表的工作原理可简述为以下几个步骤： - 采集信号：数显仪表通过传感器等装置采集外部信号，如温度、压力、电压等。

- 信号调理：采集到的模拟信号需要进行调理处理，通常包括滤波、放大、补偿等。

调理后的信号能够更好地适应数显仪表的测量范围。

- AD转换：调理后的信号经过模数转换电路，将模拟信号转换为数字信号。

AD转换器通常利用门电路、比较器等进行信号的量化处理。

-数字显示：经过AD转换后的数字信号将通过数字显示驱动电路控制数字显示屏进行显示。

3. 数显仪表的应用领域数显仪表在各个行业的自动化系统中有着广泛的应用，主要包括以下几个方面：3.1 工业自动化控制在工业自动化控制系统中，数显仪表可用于显示和监控各种物理量，如温度、压力、流量等。

它能够实时显示参数数值，并通过数字通讯接口与PLC等设备进行通讯，实现远程监控和控制。

3.2 电力系统监测数显仪表广泛应用于电力系统监测领域，用于显示电网的电压、电流、功率因数等参数。

它可以帮助电力系统运维人员及时掌握电网运行状态，实现对电力系统的稳定运行和故障检测。

3.3 环境监测数显仪表在环境监测领域中扮演着重要角色，可以用于监测空气质量、湿度、光照强度等环境参数。

通过数显仪表的显示，人们可以直观地了解到环境的变化，并有针对性地采取措施。

3.4 实验室仪器在科学研究和实验室中，数显仪表被广泛用于显示实验数据和测量结果。

它能够以数字形式准确显示实验结果，并具备较高的精度和稳定性，为科学研究提供重要支持。

4. 数显仪表的特点数显仪表相比于传统的指针仪表具有以下几个特点：•数字显示：数显仪表通过数字显示屏直接以数字形式显示各种参数，减少了读取误差，提高了可读性。

xmtd数显温控仪设置参数22011、下限偏差告警设置：按SET键选择显示“SLP”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。

该参数表示告警点低于主控设定点的相差值。

2、上限偏差告警设置：按SET键选择显示“SHP”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。

该参数表示告警点高于主控设定点的相差值。

3、比例范围设置：按SET键选择显示“P”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。

“P”值越大，温控器的主控继电器输出的灵敏度越低，“P”值越小，温控器的主控继电器输出的灵敏度越高。

4、积分时间设置：按SET键选择显示“I”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。

设定的积分时间越短，积分作用越强。

5、微分时间设置：按SET键选择显示“D”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。

仪表设定的微分时间越长，则以微分作用进行的修正越强。

6、比例周期设置：按SET键选择显示“T”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。

7、自整定设置：按SET键选择显示“Aτ”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数；设置为“00”表示自整定关闭，设置为“01”表示自整定启动。

8、锁参数设置：按SET键选择显示“LOK”，绿色显示屏显示锁的状态，选择移位、递增、递减键设置或修改该项参数；设置为“00”表示不锁，设置为“01”表示只锁主控以外的参数，设置为“02”表示所有参数全锁定。

参数被锁定后，别人不能修改，需修改时要解锁，即设置为“00”。

9、主控温度上限设置：按SET键选择显示“SOH”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数；该参数表示主控继电器动作温度不能高于此值，否则，主控设定温度无效10、温度修正设置：按SET键选择显示“SC”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数；当温控器长时间运行后产生测量偏差时，就可使用该项功能修正误差。

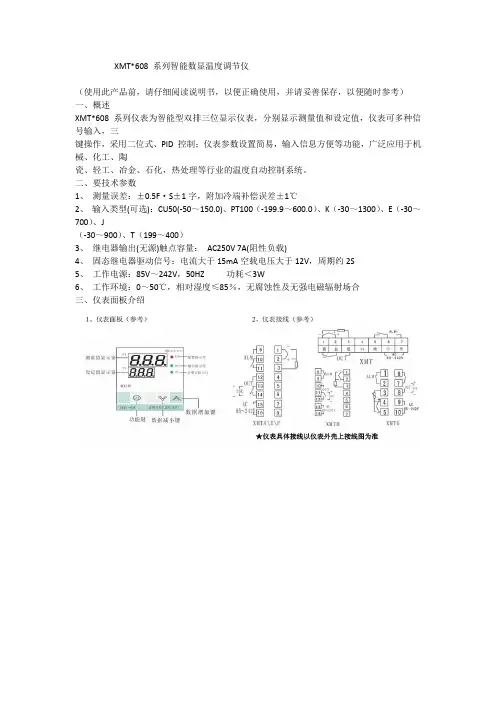

XMT*608 系列智能数显温度调节仪（使用此产品前，请仔细阅读说明书，以便正确使用，并请妥善保存，以便随时参考）一、概述XMT*608系列仪表为智能型双排三位显示仪表，分别显示测量值和设定值，仪表可多种信号输入，三键操作，采用二位式、PID 控制；仪表参数设置简易，输入信息方便等功能，广泛应用于机械、化工、陶瓷、轻工、冶金、石化，热处理等行业的温度自动控制系统。

二、要技术参数1、测量误差：±0.5F·S±1字，附加冷端补偿误差±1℃2、输入类型(可选)：CU50(-50～150.0)、PT100（-199.9～600.0）、K（-30～1300）、E（-30～700）、J（-30～900）、T（199～400）3、继电器输出(无源)触点容量：AC250V 7A(阻性负载)4、固态继电器驱动信号：电流大于15mA空载电压大于12V，周期约2S5、工作电源：85V～242V，50HZ 功耗＜3W6、工作环境：0～50℃，相对湿度≤85％，无腐蚀性及无强电磁辐射场合三、仪表面板介绍五、仪表操作1、按照接线图接入电源、传感器及控制回路后通电，仪表开始自检，此过程持续1S。

2、仪表进行完自检后，即进入正常测控状态，上排PV窗口显示测量值，下排SV窗口显示设定值。

3、设定值更改按▲或ꢋ键3 秒进入设定值更改状态，上排PV窗口显示测量值，下排SV窗口显示设定值，按▲键或ꢋ键修改，长按键可实现快速加或减。

修改完成后，按SET 键保存退出。

不按任何键，10秒后自动保存退出。

4、内部参数设置（详见表4－1）(1) 一级菜单按SET键3秒进入一级菜单，上排窗口显示参数符号，下排显示参数值，按▲键或ꢋ键修改，长按键可实现快速加或减。

修改完成后，按SET 键保存进入下一参数设置。

不按任何键，10秒后自动保存退出。

(2) 二级菜单按SET键+▲键进入二级菜单，设置方法同上。

5、自整定首先设置好设定值，然后进入菜单，将设置为，AT灯亮，仪表进入自整定状态，将回差设为0.5～1左右，此时仪表为位式控制，经过三次上下振荡之后，仪表确定出新的、、等参数并保存，灯灭，仪表复位进入控制状态。

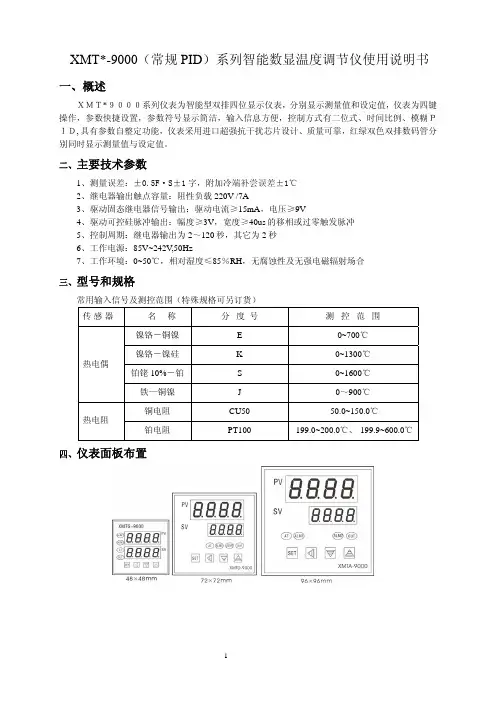

XMT*-9000（常规PID）系列智能数显温度调节仪使用说明书一、概述ＸＭＴ*９０００系列仪表为智能型双排四位显示仪表，分别显示测量值和设定值，仪表为四键操作，参数快捷设置，参数符号显示简洁，输入信息方便，控制方式有二位式、时间比例、模糊ＰＩＤ, 具有参数自整定功能，仪表采用进口超强抗干扰芯片设计、质量可靠，红绿双色双排数码管分别同时显示测量值与设定值。

二、主要技术参数1、测量误差：±0.5F·S±1字，附加冷端补尝误差±1℃2、继电器输出触点容量：阻性负载220V /7A3、驱动固态继电器信号输出：驱动电流≥15mA，电压≥9V4、驱动可控硅脉冲输出：幅度≥3V，宽度≥40us的移相或过零触发脉冲5、控制周期：继电器输出为2～120秒，其它为2秒6、工作电源：85V~242V,50Hz7、工作环境：0~50℃，相对湿度≤85％RH，无腐蚀性及无强电磁辐射场合三、型号和规格常用输入信号及测控范围（特殊规格可另订货）传感器名称分度号测控范围镍铬－铜镍 E 0~700℃镍铬－镍硅 K 0~1300℃热电偶铂铑10%－铂 S 0~1600℃铁—铜镍 J 0～900℃铜电阻 CU50 -50.0~150.0℃热电阻铂电阻 PT100-199.0~200.0℃、-199.9~600.0℃四、仪表面板布置五、内部参数表序 号提示符名 称 说 明设定范围 出厂值 一级菜单 SP 控制点设定按▼▲键设定所需控制点的温度全范围随机1 AL1 报警12 AL2 报警2 只有一路报警时采用报警1，需上下限或上下偏差两路报警时才采用报警2作下限或下偏差报警，有报警输出时相应报警指示灯点亮全范围 随机3 SC传感器误差平移修正测量值有误差时可以通过此项值加或减修正, ±20.0 或±204 P 比例带 比例带= P×20, 其决定了系统比例增益的大小, P 越大, 比例的作用越小,过冲越小, 但太小会增加升温时间； 设置P=0，仪表转为二位式控制状态。

XMT*-9000系列智能数显温度调节仪使用说明书一、概述ＸＭＴ*-９０００系列仪表为智能型双排四位显示仪表，分别显示测量值和设定值，仪表为四键操作，参数快捷设置，参数符号显示简洁，输入信息方便，控制方式有二位式、时间比例、模糊ＰＩＤ,具有参数自整定功能，仪表采用进口超强抗干扰芯片设计、质量可靠，红绿双色双排数码管分别同时显示测量值与设定值。

二、主要技术参数1、测量误差：±0.5F·S±1字，附加冷端补尝误差±1℃2、继电器输出触点容量：阻性负载220V /7A3、驱动固态继电器信号输出：驱动电流≥15mA ，电压≥9V4、驱动可控硅脉冲输出：幅度≥3V ，宽度≥40us 的移相或过零触发脉冲5、控制周期：继电器输出为2～120秒，其它为2秒6、工作电源：AC85V ～242V （开关电源）,50/60Hz ，或其它特殊定货7、工作环境：0~50℃，相对湿度≤85％RH ，无腐蚀性及无强电磁辐射场合三、型号和规格常用输入信号及测控范围（特殊规格可另订货）传感器名称分度号测控范围热电偶镍铬－铜镍E 0~700℃镍铬－镍硅K 0~1300℃铂铑10%－铂S 0~1600℃铁—铜镍J 0～900℃热电阻铜电阻CU50-50.0~150.0℃铂电阻PT100-199.0~200.0℃、-199.9~600.0℃四、仪表面板布置五、内部参数及流程图序号提示符名称说明设定范围出厂值一级菜单SP 控制点设定按▼▲键设定所需控制点的温度全范围随机二级菜单1AL1报警1只有一路报警时采用报警1，需上下限或上下偏差两路报警时才采用报警2作下限或下偏差报警，有报警输出时相应报警指示灯点亮全范围随机2AL2报警23SC传感器误差平移修正测量值有误差时可以通过此项值加或减修正,±20.004P比例带P 值类似常规PID 调节器的比例带,但变化相反,P 值越大,比例、微分的作用成正比增强,P 值越小,比例、微分的作用相应减弱,P 参数值与积分作用无关。

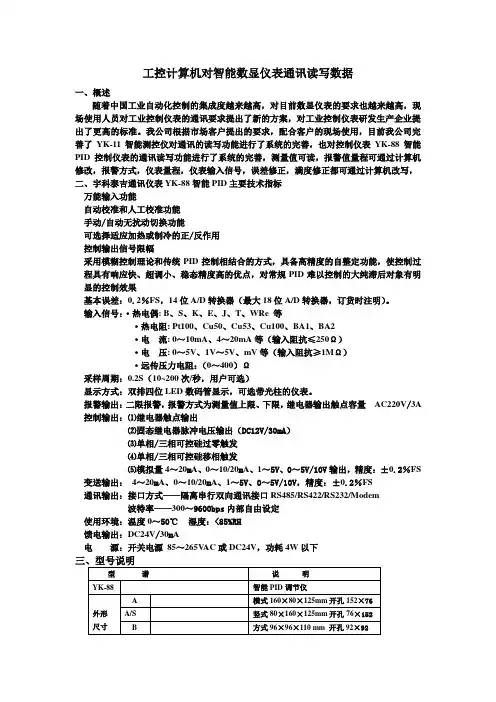

工控计算机对智能数显仪表通讯读写数据一、概述随着中国工业自动化控制的集成度越来越高，对目前数显仪表的要求也越来越高，现场使用人员对工业控制仪表的通讯要求提出了新的方案，对工业控制仪表研发生产企业提出了更高的标准。

我公司根据市场客户提出的要求，配合客户的现场使用，目前我公司完善了YK-11智能测控仪对通讯的读写功能进行了系统的完善，也对控制仪表YK-88智能PID控制仪表的通讯读写功能进行了系统的完善，测量值可读，报警值量程可通过计算机修改，报警方式，仪表量程，仪表输入信号，误差修正，满度修正都可通过计算机改写，二、宇科泰吉通讯仪表YK-88智能PID主要技术指标万能输入功能自动校准和人工校准功能手动/自动无扰动切换功能可选择适应加热或制冷的正/反作用控制输出信号限幅采用模糊控制理论和传统PID控制相结合的方式，具备高精度的自整定功能，使控制过程具有响应快、超调小、稳态精度高的优点，对常规PID难以控制的大纯滞后对象有明显的控制效果基本误差：0.2％FS，14位A/D转换器（最大18位A/D转换器，订货时注明）。

输入信号：·热电偶: B、S、K、E、J、T、WRe 等·热电阻: Pt100、Cu50、Cu53、Cu100、BA1、BA2·电流: 0～10mA、4～20mA等（输入阻抗≤250Ω）·电压: 0～5V、1V～5V、mV等（输入阻抗≥1MΩ）·远传压力电阻：（0～400）Ω采样周期：0.2S（10~200次/秒，用户可选）显示方式：双排四位LED数码管显示，可选带光柱的仪表。

报警输出：二限报警，报警方式为测量值上限、下限，继电器输出触点容量AC220V/3A 控制输出：⑴继电器触点输出⑵固态继电器脉冲电压输出（DC12V/30mA）⑶单相/三相可控硅过零触发⑷单相/三相可控硅移相触发⑸模拟量4～20m A、0～10/20m A、1～5V、0～5V/10V输出，精度：±0.2％FS 变送输出：4～20m A、0～10/20m A、1～5V、0～5V/10V，精度：±0.2％FS通讯输出：接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem波特率——300～9600bps内部自由设定使用环境：温度0～50℃湿度：<85%RH馈电输出：DC24V/30m A电源：开关电源85～265V AC或DC24V，功耗4W以下控制输出方式表四、宇科泰吉通讯仪表YK-11智能测控仪主要技术指标●功能特点万能输入功能（也可由客户指定输入信号类型）自动校准和人工校准功能。

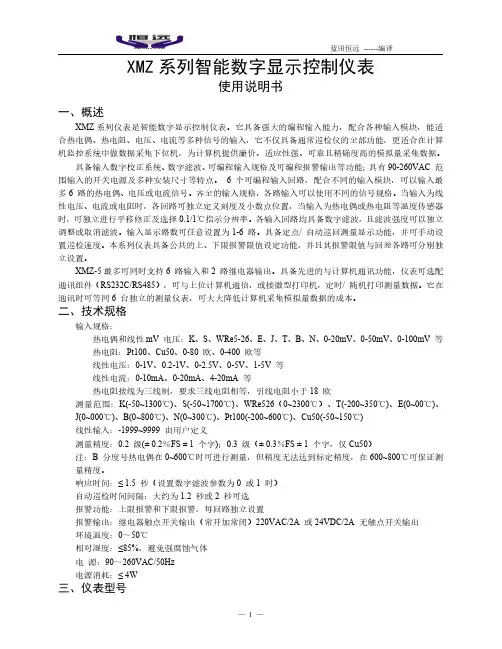

XMZ系列智能数字显示控制仪表使用说明书一、概述XMZ系列仪表是智能数字显示控制仪表。

它具备强大的编程输入能力，配合各种输入模块，能适合热电偶、热电阻、电压、电流等多种信号的输入，它不仅具备通常巡检仪的全部功能，更适合在计算机监控系统中做数据采集下位机，为计算机提供廉价、适应性强、可靠且精确度高的模拟量采集数据。

具备输入数字校正系统、数字滤波、可编程输入规格及可编程报警输出等功能；具有90-260VAC范围输入的开关电源及多种安装尺寸等特点。

6个可编程输入回路，配合不同的输入模块，可以输入最多6路的热电偶、电压或电流信号。

齐全的输入规格，各路输入可以使用不同的信号规格。

当输入为线性电压、电流或电阻时，各回路可独立定义刻度及小数点位置，当输入为热电偶或热电阻等温度传感器时，可独立进行平移修正及选择0.1/1℃指示分辨率。

各输入回路均具备数字滤波，且滤波强度可以独立调整或取消滤波。

输入显示路数可任意设置为1-6路。

具备定点/自动巡回测量显示功能，并可手动设置巡检速度。

本系列仪表具备公共的上、下限报警限值设定功能，并且其报警限值与回差各路可分别独立设置。

XMZ-5最多可同时支持6路输入和2路继电器输出。

具备先进的与计算机通讯功能，仪表可选配通讯组件（RS232C/RS485），可与上位计算机通信，或接微型打印机，定时/随机打印测量数据。

它在通讯时可等同6台独立的测量仪表，可大大降低计算机采集模拟量数据的成本。

二、技术规格输入规格：热电偶和线性mV电压：K、S、WRe5-26、E、J、T、B、N、0-20mV、0-50mV、0-100mV等热电阻：Pt100、Cu50、0-80欧、0-400欧等线性电压：0-1V、0.2-1V、0-2.5V、0-5V、1-5V等线性电流：0-10mA、0-20mA、4-20mA等热电阻接线为三线制，要求三线电阻相等，引线电阻小于18欧测量范围：K(-50~1300℃)、S(-50~1700℃)、WRe526（0~2300℃）、T(-200~350℃)、E(0~00℃)、J(0~000℃)、B(0~800℃)、N(0~300℃)、Pt100(-200~600℃)、Cu50(-50~150℃)线性输入：-1999~9999由用户定义测量精度：0.2级(±0.2％FS±1个字)；0.3级（±0.3％FS±1个字，仅Cu50）注：B分度号热电偶在0~600℃时可进行测量，但精度无法达到标定精度，在600~800℃可保证测量精度。

产品简介多功能电力仪表用于配电系统的连续监视与控制。

可测量双回路三相电流、功率、电能和需量，以及一路母线三相电压。

具备4路数字量输入（DI），1路24V直流辅助电源输出。

所有数据都可以通过RS485通信口用Modbus®-RTU协议读出。

双回路多功能表将精确测量、智能化多功能和简单人机界面结合在一起。

多功能电力仪表，节省盘面空间，占用通信资源少，降低配电监控系统和能源管理系统的造价，用户在实现配电自动化和能源管理的同时节省大量投资。

应用领域|JingYinYaDa■能源管理系统■工业自动化■小区电力监控■变电站自动化■配电网自动化■智能建筑雅达电子2015最新款产品图面板显示：安装方法1).在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2).取出仪表，松开定位螺丝，取下固定夹。

3).将仪表安装插入配电柜的仪表孔中。

4).插入仪表的固定夹，固定定位螺丝。

注：L-N为辅助电源请按仪表外壳接线图正确接线！产品名称仪表接线图数显表说明书仪表开孔尺寸多功能测控仪表仪表接线图数显表说明书开孔：91*91智能电力监控仪表仪表接线图数显表说明书开孔：76*76综合电力监控仪仪表接线图数显表说明书开孔：67*67三相网络电力仪表仪表接线图数显表说明书开孔：45*45三相网络电力仪表仪表接线图数显表说明书开孔：91*45多功能谐波表仪表接线图数显表说明书开孔：111*111三相智能数字仪表仪表接线图数显表说明书江阴雅达电子单相智能数字仪表仪表接线图数显表说明书输入信号产品采用了每个测量通道单独采集的计算方式，保证了使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。

接线图完整版|Dimensions辅助电源江阴雅达多功能电力仪表具备通用的(AC/DC)开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V(AC/DC)电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。

XMDA多回路数显仪表XMDA 系列2-6 路智能数字显⽰控制仪表使⽤说明书⼀、概述XMDA 系列仪表是智能2-6 回路数字显⽰控制仪表。

它具备强⼤的编程输⼊能⼒，配合各种输⼊模块，能适合热电偶、热电阻、电压、电流等多种信号的输⼊，它不仅具备通常巡检仪的全部功能，更适合在计算机监控系统中做数据采集下位机，为计算机提供廉价、适应性强、可靠且精确度⾼的模拟量采集数据。

它具备输⼊数字校正系统、数字滤波、可编程输⼊规格及可编程报警输出等功能；具有90-260VAC 范围输⼊的开关电源及多种安装尺⼨等特点。

6 个可编程输⼊回路，配合不同的输⼊模块，可以输⼊最多6 路的热电偶、电压或电流信号。

齐全的输⼊规格，各路输⼊可以使⽤不同的信号规格。

当输⼊为线性电压、电流或电阻时，各回路可独⽴定义刻度及⼩数点位置，当输⼊为热电偶或热电阻等温度传感器时，可独⽴进⾏平移修正及选择0.1/1℃指⽰分辨率。

各输⼊回路均具备数字滤波，且滤波强度可以独⽴调整或取消滤波。

输⼊显⽰路数可任意设置为1-6 路。

具备定点/ ⾃动巡回测量显⽰功能，并可⼿动设置巡检速度。

本系列仪表具备公共的上、下限报警限值设定功能，并且其报警限值与回差各路可分别独⽴设置。

XMDA 最多可同时⽀持6 路输⼊和2 路继电器输出。

具备先进的与计算机通讯功能，仪表可选配通讯组件（RS232C/RS485），可与上位计算机通信，或接微型打印机，定时/ 随机打印测量数据。

它在通讯时可等同6 台独⽴的测量仪表，可⼤⼤降低计算机采集模拟量数据的成本。

⼆、技术规格输⼊规格：热电偶和线性mV 电压：K、S、WRe5-26、E、J、T、B、N、0-20mV、0-50mV、0-100mV 等热电阻：Pt100、Cu50、0-80欧、0-400 欧等线性电压：0-1V、0.2-1V、0-2.5V、0-5V、1-5V 等线性电流：0-10mA、0-20mA、4-20mA 等热电阻接线为三线制，要求三线电阻相等，引线电阻⼩于18 欧测量范围：K(-50~1300℃)、S(-50~1700℃)、WRe526（0~2300℃）、T(-200~350℃)、E(0~00℃)、J(0~000℃)、B(0~800℃)、N(0~300℃)、Pt100(-200~600℃)、Cu50(-50~150℃)线性输⼊：-1999~9999 由⽤户定义测量精度：0.2 级(±0.2％FS ±1 个字)；0.3 级（±0.3％FS ± 1 个字，仅Cu50）注：B 分度号热电偶在0~600℃时可进⾏测量，但精度⽆法达到标定精度，在600~800℃可保证测量精度。

ZN系列数字显示报警仪使用说明书Ver.2007.1.智能数字(光柱)显示报警仪∙通过ISO9001:2000国际质量体系认证∙中华人民共和国计量器具生产制造许可证∙通过国际电工委员会IEC61000-4-0:1995标准的电磁兼容试验目录一、概述 (1)二、智能数字显示报警仪表性能特点 (2)三、技术指标 (2)四、仪表参数设置 (5)五、仪表接线方法 (15)六、仪表的校准 (22)七、仪表报警的设置 (24)八、仪表的故障处理 (27)九、仪表的安装 (30)十、仪表的定货与随机附件 (31)概述本系列智能数字显示仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。

本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。

本系列智能数字显示仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。

智能数字显示仪表以双排或单排四位LED显示测量值（PV）和设定值（SV），以单色或双色光柱进行测量值百分比的模拟显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式，可选配1～4个继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。

一、智能数字显示报警仪表性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

3、可在线修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。

5、数字化校准技术，无电位器等可调部件。

ZN系列数字显示报警仪使用说明书Ver.2007.1.智能数字(光柱)显示报警仪∙通过ISO9001:2000国际质量体系认证∙中华人民共和国计量器具生产制造许可证∙通过国际电工委员会IEC61000-4-0:1995标准的电磁兼容试验目录一、概述 (1)二、智能数字显示报警仪表性能特点 (2)三、技术指标 (2)四、仪表参数设置 (5)五、仪表接线方法 (15)六、仪表的校准 (22)七、仪表报警的设置 (24)八、仪表的故障处理 (27)九、仪表的安装 (30)十、仪表的定货与随机附件 (31)概述本系列智能数字显示仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。

本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。

本系列智能数字显示仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。

智能数字显示仪表以双排或单排四位LED显示测量值（PV）和设定值（SV），以单色或双色光柱进行测量值百分比的模拟显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式，可选配1～4个继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。

一、智能数字显示报警仪表性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

3、可在线修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。

5、数字化校准技术，无电位器等可调部件。

l显示说明：采用单（双）排数码管显示。

单排数码管显示：在测量状态下显示当前测量值，参数设置状态下先显示参数，再显示参数值，即参数和参数值轮流显示。

双排数码管显示：在测量状态下主窗显示测量值，副窗显示上限报警值（AL1）；参数设置状态下主窗显示参数代码，副窗显示参数数据；l指示灯说明：H：上限报警指示灯，上限报警时亮（红色）；L：下限报警指示灯，下限报警时亮（绿色）；HH：上上限报警指示灯，上上限报警时亮（红色）；LL：下下限报警指示灯，下下限报警时亮（绿色）；l按键说明：SET键：设置键，长按此键进入设置状态，在设置过程中，该键的作用为确认当前所设置的数据，并自动转到下一菜单。

> 键：参数设置时光标移位键，按键一次光标向右移动一位，到最右边一位时再按移位键则光标移到首位；在仪表设置为具备报警解除功能的情况下，该键为报警解除键。

△、▽键：参数修改时用于增加、减少参数设定值；MAN 键：参数设置时返回上一菜单；SET MAN 键：参数设置时退出菜单设置四按键方式时（48*48专用）：> 键△键：参数设置时返回上一菜单；SET键△键：参数设置时退出菜单设置；l 参数设置：在仪表运行状态下，先按 SET键，再按 MAN键，此时主显示窗显示“SEL”，副显示窗显示“555”，输入“655”（可更新），再按 SET键即进入参数设置。

各按键功能及组合请见上述的“按键说明”。

1分钟内无按键动作则自动回到测量状态。

设置菜单及功能介绍如下：[表一]参数设置菜单[表二] 输入信号类型设置[表三]抗干扰设置菜单[表四]报警控制方式设置菜单[表五]变送输出软、硬件设置表注：1、A为线路输入断线、超上限等故障时的变送输出状态设置：A=0，跟随输出：此时输出完全跟随输入的变化而变化，但最大不超过输出上限的10%；A=1，过量程输出：当输入故障时过量程输出为原输出上限的105%，如4-20mA输出时过量程输出为21mA，1-5V、0-5V时过量程输出为5.25V等；A=3，欠量程输出：指输入故障时欠量程输出为原变送输出下限值减去上限值的5%，如4-20mA输出时欠量程输出为3mA，1-5V时欠量程输出为0.75V等；2、如需输出0~10V，将out设为0002，并将输出跳线设置为电流输出方式，同时在输出端子并联500Ω精密电阻即可。

XMT-6000智能型数字显示温度控制器 使用说明书此产品使用前，请仔细阅读说明书，以便正确使用，并妥善保存，以便随时参考。

ＸＭＴ□-□□□□ □ □ □—□① ②③④⑤ ⑥ ⑦ ⑧ ⑨①面板尺寸（mm ） ⑤输入类型 D:96×96 1:热电偶信号（4）XMTE-6011；6311；6411；6012；6312；6412；6701G；6702G型仪表（72×72）接线端子：（8） XMTG-6301V；6401V；6302V；6402V 型带固态继电器（SSR）仪表（48×48）接线端子：（9）XMTG-6701；6702型触发双向可控硅仪表（48×48）接线端子： 电源电压： AC198~242V （50Hz ）[包括电压变化] 控制输出：继电器接点输出：240V AC 3A （阻性负载） 电压输出：0~12V DC （负载电阻600Ω以上）3.4面板布置说明•显示测量值。

•根据仪表状态显示各类提示符。

•显示给定值。

② •根据仪表状态显示各类参数。

③指示灯③ •自整定指示灯（AT）（绿）工作时闪烁。

•控制输出灯（OUT）（绿）工作输出时亮。

•报警输出灯（ALM）（红）工作输出时亮。

•参数的调出，参数的修改确认。

⑤、⑥数字调整键或自整定进入键 •用于调整数字或进入自整定状态。

4． 操作4.1各功能的调出顺序例：输入为E 0～400℃的仪表，仪表通电后出现：(标准显示模式)代码Sn 分度号 输入信号分度号 测量范围（℃）0 S E 0~6001 B K 0~13002 K S 0~16003 E热电偶B 200~18007 Pt100 Pt100 -200.0~200.08 Pt100 Pt100 -200~500输 入 类 型 9Cu50热电阻Cu50-50.0~150.04.2各功能详细说明h 若上排显示OVER 则说明传感器开路或输入信号超过测量范围。

一、概述本智能数显控制仪采用表面封装模块化工艺，大大提高了仪表的抗干扰能力，具有显示、控制、变送、通讯等功能，适用于称重、温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，并能对各种非线性输入信号进行高精度的线性校正。

可广泛用于电力、冶金、化工、石化、造纸印染、酿造、烟草、航天基地等领域。

输出回路均采用光电隔离, 抗干扰能力强。

可带串行通讯接口，可与各种带串行接口的设备进行双向通讯，组成网络控制系统。

具备多种标准外形尺寸,能适用各种测量控制场合。

整机采用卡入式结构,安装十分简便。

●适用范围YK-11M-LCD智能显示控制仪表是智能型、高精度的数显称重、温度、压力、液位、测力、扭矩等物理量控制测量仪表，与称重、温度、压力、液位、测力、扭矩传感器及变送器配接可构成各种量程和规格的称重、温度、压力、液位测力、扭矩测控系统。

(可以测量电压、电流、转速、频率等各种参数,可与PLC变频器配接构成各种测量系统。

可以带峰值，谷值。

订货请来电说明。

)●功能特点自动校准和人工校准功能多重保护、隔离设计、抗干扰能力强、可靠性高良好的软件平台，具备二次开发能力，以满足特殊的功能先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便二、主要技术指标：基本误差：0.1％FS，16位A/D转换器。

输入信号： 0-24mV·热电偶: B、S、K、E、J、T、WRe 等·热电阻: Pt100、Cu50、Cu53、Cu100、BA1、BA2·电流: 0～10mA、4～20mA等（输入阻抗≤250Ω）·电压: 0～5V、1V～5V、mV等（输入阻抗≥1MΩ）·远传压力电阻：（0～400）Ω采样周期：0.2S显示：宽温液晶显示报警输出：仪表可2继电器输出，继电器触点容量 AC220V/5A或AC220V/1A。

变送输出：4～20mA、0～10/20mA（负载电阻≤250Ω，负载过大需注明）1～5V、0～5V、0～10V（负载电阻≥200KΩ）。
