匀强电场电场强度与电势差关系

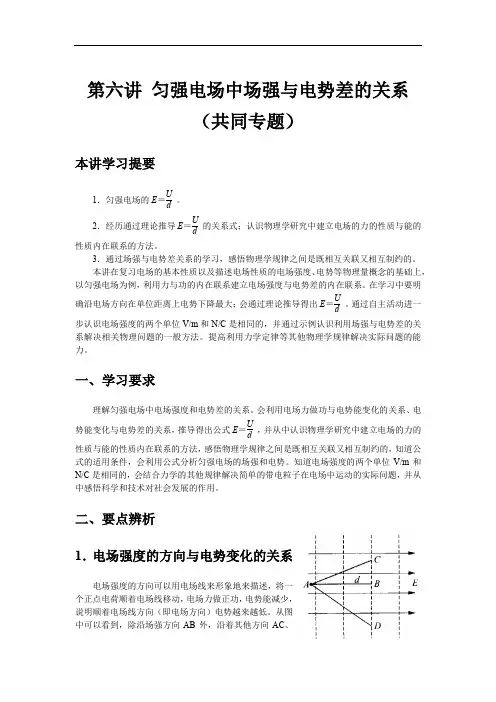

第六讲 匀强电场中场强与电势差的关系（共同专题）本讲学习提要1．匀强电场的E ＝U d。

2．经历通过理论推导E ＝U d的关系式；认识物理学研究中建立电场的力的性质与能的性质内在联系的方法。

3．通过场强与电势差关系的学习，感悟物理学规律之间是既相互关联又相互制约的。

本讲在复习电场的基本性质以及描述电场性质的电场强度、电势等物理量概念的基础上，以匀强电场为例，利用力与功的内在联系建立电场强度与电势差的内在联系。

在学习中要明确沿电场方向在单位距离上电势下降最大；会通过理论推导得出E ＝U d。

通过自主活动进一步认识电场强度的两个单位V/m 和N/C 是相同的，并通过示例认识利用场强与电势差的关系解决相关物理问题的一般方法。

提高利用力学定律等其他物理学规律解决实际问题的能力。

一、学习要求理解匀强电场中电场强度和电势差的关系。

会利用电场力做功与电势能变化的关系、电势能变化与电势差的关系，推导得出公式E ＝U d，并从中认识物理学研究中建立电场的力的性质与能的性质内在联系的方法，感悟物理学规律之间是既相互关联又相互制约的，知道公式的适用条件，会利用公式分析匀强电场的场强和电势。

知道电场强度的两个单位V/m 和N/C 是相同的，会结合力学的其他规律解决简单的带电粒子在电场中运动的实际问题，并从中感悟科学和技术对社会发展的作用。

二、要点辨析1．电场强度的方向与电势变化的关系电场强度的方向可以用电场线来形象地来描述，将一个正点电荷顺着电场线移动，电场力做正功，电势能减少，说明顺着电场线方向（即电场方向）电势越来越低。

从图中可以看到，除沿场强方向AB 外，沿着其他方向AC 、AD ，电势也都降低。

然而从图中可以看出，虽然电势沿着AB 、AC 、AD 的方向都要降低，但是沿着AB 方向降低相同的电势距离最短，可见场强的方向是指向单位距离上电势降低最大的方向。

我们可以把这一规律用形象的语言来描述：场强的方向是指向电势降低最“快”的方向，2．E ＝U d 的适用条件公式E ＝U d是利用匀强电场中电场强度与电势差的数量关系，得出U ＝Ed 这一重要公式后通过公式变换导出的。

匀强电场中电势差与电场强度的关系考点1—— 对公式E ＝U /d 的理解 考点知识归纳总结：匀强电场的电场强度为E 电荷q 从A 点移动到B 点。

AB 间距离为d 。

1. 从能量的角度：静电力做的功即与A 、B 两点的电势差U 的关系为W= qU AB 。

2. 从力的角度：F=qE ，在匀强电场中，电荷q 所受的静电力F 是恒力，它所做的功为W= Fd = qEd 。

联立就得U AB = Ed3. 匀强电场中两点间的电势差等于场强与这两点间沿电场方向的距离的乘积。

4. 由E ＝Ud知电场强度在数值上等于沿电场方向每单位距离上降低的电势，且场强方向就是电势降低最快的方向．5. 电场强度的另一个单位：由E ＝Ud可导出场强的另一个单位，即伏/米，符号为V /m .1 V /m ＝1 N /C .典例精讲：例1. 平行的带电金属板A 、B 间是匀强电场，如图所示，两板间距离是5 cm ，两板间的电压是60 V ．问：(1)两板间的场强是多大？(2)电场中有P 1和P 2两点，P 1点离A 板0.5 cm ，P 2点离B 板也是0.5 cm ，P 1和P 2两点间的电势差多大？ (3)若B 板接地，P 1和P 2两点的电势各是多少伏？答案：(1)1.2×103 V /m (2)48 V (3)54 V 6 V[思路探究] ①P 1、P 2两点间沿电场线方向的距离多大？①若B 板接地，P 1与B 板的电势差与P 1的电势相等吗？解析：(1)两板间是匀强电场，由U ＝Ed 可得两板间的场强E ＝U d ＝60 V5×10－2 m ＝1.2×103 V /m . (2)P 1、P 2两点间沿场强方向的距离：d ′＝4 cm ，所以U P 1P 2＝Ed ′＝1.2×103×4×10－2 V ＝48 V . (3)B 板接地，即B 板电势为零，电场中某点的电势就等于这点与B 板的电势差，即 φP 1＝E d 1＝1.2×103×4.5×10－2 V ＝54 V ，φP 2＝E d 2＝1.2×103×0.5×10－2 V ＝6 V .变式精练：1. (多选)如图所示，A 、B 两板间电压为600 V ，A 板带正电并接地，A 、B 两板间距离为12 cm ，C 点离A板4 cm ，下列说法正确的是( )A ．E ＝2 000 V /m ，φC ＝200 VB ．E ＝5 000 V /m ，φC ＝－200 V C ．电子在C 点具有的电势能为－200 eVD ．电子在C 点具有的电势能为200 eV 答案BD 解析：A 板接地，则其电势为零，又因为A 、B 两板间的电压为600 V ，则B 板电势为－600 V ，由此知C 点电势为负值，则A 、B 两板间场强E ＝U /d ＝600 V /12 cm ＝50 V /cm ＝5000 V /m ，φC ＝EdC ＝50 V /cm ×(－4 cm )＝－200 V ，A 错误，B 正确；电子在C 点具有的电势能为200 eV ，C 错误，D 正确． 2. 如图所示的匀强电场中，有a 、b 、c 三点，ab =5cm ，bc =12cm ，其中ab 沿电场线方向，bc 和电场线方向成︒60角，一个电荷量为C q 8104-⨯=的正电荷从a 点移到b 点时静电力做功为J W 71102.1-⨯=，则( )A ．匀强电场的场强的大小E =3V /mB ．将电荷q 由b 移到c ，电场力做功71.810bc W -=⨯JC ．a 、c 两点的电势差 6.6V ac U =D ． 3.0V ac U = 【答案】C 【详解】A ．由题知，ab =5cm 0.05m ，bc =12cm =0.12m ，由W 1=qELab得71821.210V/m 60V/m 410510ab W E qL ---⨯===⨯⨯⨯故A 错误； B ．电荷从b 移到c 电场力做功为872cos60410600.120.5J 1.4410J bc W qEL --=︒=⨯⨯⨯⨯=⨯故B 错误；CD ．电荷从a 移到c 电场力做功为12ac W W W =+则a 、c 两点的电势差为7781.210 1.4410V 6.6V 410ac ac W U q ---⨯+⨯===⨯故C 正确，D 错误。

电势差与电场强度的关系电势差与电场强度的关系【学习目标】1、理解匀强电场中电势差跟电场强度的关系U=Ed2、会用U=Ed或U解决有关问题Ed【要点梳理】要点一、电势差与电场强度的关系1．关系式推导如图所示，在匀强电场力作用下，电荷q从A点移动到B点．静电力做功W AB与U AB的关系为W AB＝qU AB，因为匀强电场中电场强度处处相等．所以电荷q所受静电力F＝qE是一个恒力，它所做的功为W AB＝Fd＝qEd．比较功的两个计算结果得：U AB＝Ed2．匀强电场中电势差与电场强度的关系(1)匀强电场中两点间的电势差等于电场强度与这两点沿电场方向的距离的乘积．(2)公式：U AB＝Ed．要点诠释：(1)此公式只适用于匀强电场．(2)公式中d必须是沿场强方向的距离．当电场中的两点不在同一条电场线上时，d应为两点在场强方向上的投影的距离，亦为电场中的两点所在的等势面的垂直距离．距越小)的地方，场强越大．如图中左、右两端与上、下两部分比较就很明显．(4)电场强度与电势无直接关系．因为电场中某点电势的值是相对选取的零电势点而言的，选取的零电势点不同，电势的值也不同，而场强不变，零电势可以人为选取，而场强是否为零则由电场本身决定．初学者容易犯的一个错误是把电势高低与电场强度大小联系起来，误认为电场中某点电势高，场强就大；某点电势低，场强就小．要点三、电场强度、电势和电势差的比较电场强度E 电势ϕ电势差U区别定义放入电场中某一点的电荷受到的电场力跟它的电荷量的比值电荷在电场中某一点的电势能与它的电荷量的比值在电场中两点间移动电荷时，电场力所做的功跟电荷量的比值定义式FEq=pEqϕ=WUq=方向规定为正电荷在该点所受电场力的方向标量，无方向标量，无方向大小数值上等于单位电荷受到的力数值上等于单位正电荷具有的电势能数值上等于单位正电荷从一点移到另一点时，电场力所物理内项做的功物理意义 描述电场的力的性质 描述电场的能的性质 描述电场的能的性质联系 ①场强的方向是电势降落最快的方向，但电势降落的方向不一定是场强的方向②电势与场强大小之间不存在任何关系，电势为零的点，场强不一定为零；电势高的地方，场强不一定大；场强为零的地方，电势不一定为零；场强大的地方，电势不一定高③场强的大小等于沿场强方向每单位长度上的电势降落，即U E d=或U ＝Ed(匀强电场) ④电势差等于电场中两点电势间的差，即ab a bU ϕϕ=-要点四、 电场强度的三个公式的区别区别 公式物理含义 引入过程 适用范围 F E q = 是电场强度大小的定义式 F q ∝，F q 与F 、q 无关，是反映某点电场的性质适用于一切电场 2Q E k r = 是真空中点电荷场强的决定式 由F E q =和库仑定律导出 在真空中，场源电荷Q 是点电荷U E d = 是匀强电场中场强的决定式 由F ＝qE 和W ＝qU 导出匀强电场 说明：在选取物理公式时一定要注意公式的适用条件，应用时还要理解公式中各量的物理意义．要点五、用“等分法”计算匀强电场中的电势在匀强电场中，沿任意一个方向，电势降落都是均匀的，故在同一直线上相同间距两点间的电势差相等．如果把某两点间的距离等分为n段，则每段线段两端点的电势差等于原电势差的1/n倍，像这样采用这种等分间距求电势的方法，叫做等分法．要点诠释：(1)在已知电场中几点的电势时，如果要求其他某点的电势，一般采用“等分法”在电场中找与待求点的电势相同的等势点．等分法也常用在画电场线的问题中．(2)在匀强电场中，相互平行的相等的线段两端点电势差相等，用这一点可求解电势．【典型例题】类型一、匀强电场中电场强度与电势差的关系例1、关于匀强电场中场强和电势差的关系，下列说法正确的是( )A．任意两点间的电势差等于场强和这两点间距离的乘积B．沿电场线方向，任何相同距离上电势降落必定相等C．电势降低的方向必是场强方向D．在相同距离的两点上，电势差大的其场强也大【思路点拨】正确理解匀强电场中场强与电势差的关系，注意场强的方向是电势降低“最快的”方向。

第六讲电势差与电场强度的关系一、知识框图：二、重点详解：1.匀强电场中电势差与电场强度的关系：⑴.匀强电场中两点间的电势差等于电场强度与这两点沿电场方向的距离的乘积。

⑵.公式：UAB=Ed2.场强E的另一种表述：⑴.在匀强电场中，电场强度在数字上等于沿电场方向每单位距离上降低的电势。

⑵.公式：E=UAB d⑶.单位：伏[特]每米（V/m）。

1V/m=1N/C。

3.场强、电势差的区别：三、题型归纳：【电势差与电场强度的关系】1.关于匀强电场电势差和场强的关系，错误的说法是（）A.在相同距离的两点上，电势差大的其场强也必定大；B.任意两点间的电势差等于场强和这两点距离的乘积；C.电势减小的方向必定是场强的方向；D.沿电场线的方向任意相同距离上的电势差必定相等。

2.下列对于公式E=Ud的理解，错误的是（）A.它仅适用于匀强电场；B.在匀强电场中，场强的数值等于每单位距离上降低的电势；C.场强的另一单位V/m，适用于任何电场；D.只要测出两点的电势差和两点的间距，就可算出电场强度。

3.如图所示，MN是一负的点电荷电场中的一条电场线，场强方向由M指向N，ab=bc，a、b、c三点的场强和电势分别为E a、E b、E c和f a、f b、f c，则下列关系正确的是（）A.E a＞E b＞E c；B.E a=E b=E c；C.f a＞f b＞f c；D.f a-f b=f b-f c。

4.AB是电场中的一条电场线，若将一负电荷从A点处自由释放，负电荷沿电场线从A到B运动过程中的速度图线如图所示，则A、B两点的电势高低和场强的大小关系是（）A.f A＞f B，E A＞E B；B.f A＞f B，E A＜E B；C.f A＜f B，E A＞E B；D.f A＜f B，E A＜E B。

5.如上图为某一电场的电场线和等势面分布，其中图中实线表示电场线，虚线表示等势面过a、b两点的等势面电势分别为φa=5V，φC=3V那么a、c连线的中点B的电势φb为（）A.φb=4V；B.φb>4V；C.φb<4V；D.上述情况都有可能。

6 电势差与电场强度的关系【课标解读】1.掌握公式U ＝Ed 的推导过程，理解公式的含义，知道公式的适用条件.2.理解电场强度的另一种表述.3.能够应用U ＝Ed 或E ＝Ud解决有关问题．一、匀强电场中电势差与电场强度的关系 1.关系式：U ＝Ed 或E ＝Ud.2．物理意义：匀强电场中两点间的电势差等于电场强度与这两点沿电场方向的距离的乘积． 3.适用条件： (1)匀强电场．(2)d 是两点沿电场方向的距离．[判断](1)由公式E ＝Ud 可知，匀强电场中电场强度E 与电势差U 成正比．( )(2)由公式E ＝Ud 可知，匀强电场中电场强度E 与两点间距离成反比．( )(3)公式U ＝Ed 和E ＝Ud 仅适用于匀强电场．( )二、公式E ＝Ud 的意义1．意义在匀强电场中，电场强度的大小等于两点间的电势差与这两点沿电场强度方向距离的比值． 2．电场强度的另一种表述电场强度在数值上等于沿电场方向每单位距离上降低的电势． 3．场强的另一个单位由E ＝Ud可导出场强的另一个单位，即伏[特]每米，符号为V/m. 1 V/m ＝1 N/C.要点一 对公式U ＝Ed 和E ＝Ud的进一步理解1．关于公式U ＝Ed 和E ＝Ud的几点注意(1)公式E ＝Ud和U ＝Ed 适用于匀强电场中电场强度、电势差的分析和计算．(2)公式中的d 是匀强电场中沿电场方向的距离，即两点所在的两个等势面间的距离．2．U＝Ed的两个推论(1)在匀强电场中，沿任意一个方向，电势下降都是均匀的，故在同一直线上相同间距的两点间电势差相等．(2)在匀强电场中，沿任意方向相互平行且相等的线段两端点的电势差相等．[例1]如图所示，在xOy平面内有一个以O为圆心、半径R＝0.1 m的圆，P为圆周上的一点，O、P两点连线与x轴正方向的夹角为θ.若空间存在沿y轴负方向的匀强电场，场强大小E＝100 V/m，则O、P两点的电势差可表示为()A．U OP＝－10sin θ(V)B．U OP＝10sin θ(V)C．U OP＝－10cos θ(V) D．U OP＝10cos θ(V)电场中两点间电势差的求法1.如图所示，在沿x轴正向的匀强电场E中，一动点A以O为圆心、r＝OA为半径逆时针转动一周，O与圆周上的A点的连线OA与x轴正向(E方向)成θ角，则此圆周上各点与A点间最大的电势差为()A．U＝Er B．U＝Er(sin θ＋1) C．U＝Er(cos θ＋1) D．U＝2Er2.如图，A、B、C是匀强电场中的三点，AB垂直于BC，AB＝4 cm，BC＝3 cm.AC与电场方向平行，A、B两点的电势分别为5 V和1.8 V．则电场强度大小和C点的电势分别为() A．100 N/C和0 B．80 N/C和4 VC．100 N/C和10 V D．80 N/C和1 V要点二对电势差与电场强度的进一步理解1．关于场强E的三个表达式2.电势差与电场强度的区别与联系a φc ＝20 V ，则a 、c 连线中点b 的电势φb 为( )A ．等于35 VB ．大于35 VC ．小于35 VD ．等于15 V3.匀强电场中的三点A 、B 、C 是一个三角形的三个顶点，AB 的长度为1 m ，D 为AB 的中点，如图所示．已知电场线的方向平行于△ABC 所在平面，A 、B 、C 三点的电势分别为14 V 、6 V 和2 V ．设电场强度大小为E ，一电荷量为1×10－6 C 的正电荷从D 点移到C 点电场力所做的功为W ，则( )A ．W ＝8×10－6 J ，E ＞8 V/m B ．W ＝6×10－6 J ，E ＞6 V/mC ．W ＝8×10－6 J ，E ≤8 V/m D ．W ＝6×10－6 J ，E ≤6 V/m4.如图所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点O 处的电势为0，点A 处的电势为6 V ， 点B 处的电势为3 V ，则电场强度的大小为( )A ．200 V/mB ．200 3 V/mC ．100 V/mD ．100 3 V/m1.如图所示，A 、B 是一条直电场线上的两点，相距为d .设A 点的电场强度为E A ，则( ) A ．A 点电场强度一定大于B 点电场强度 B ．A 点电势一定高于B 点电势 C ．B 点电势一定高于A 点电势 D ．A 、B 两点间的电势差一定等于E A d2.如图所示，在一匀强电场区域中，有A、B、C、D四点恰好位于一平行四边形的四个顶点上，已知A、B、C三点电势分别为φA＝1 V，φB＝4 V，φC＝0，则D点电势φD的大小为()A．－3 V B．0 C．2 V D．1 V3.如图所示，在某匀强电场中有a、b、c三点，它们的连线组成一个直角三角形，已知ac＝5 cm，bc＝3 cm.现将电荷量为2×10－8 C的负电荷由a移到b和由a移到c均要克服电场力做8×10－8 J的功，则该匀强电场的电场强度为()A．100 V/m，由a指向b B．100 V/m，由b指向aC．160 V/m，由a指向c D．160 V/m，由c指向a4.如图所示，平面内有菱形ABCD，O点为其两对角线的交点．空间存在一未知的静电场，方向与菱形所在平面平行，有一电子，若从A点运动至D点，电势能就会增加ΔE，若从D 点运动至C点，电势能就会减少ΔE，那么此空间存在的静电场可能是()A．方向垂直于AC，并由B指向D的匀强电场B．方向垂直于BD，并由C指向A的匀强电场C．位于O点的正点电荷形成的电场D．位于B点的负点电荷形成的电场5.如图所示，匀强电场场强为1×103 N/C，ab＝dc＝4 cm，bc＝ad＝3 cm，则下述计算结果正确的是()A．ab之间的电势差为40 VB．ac之间的电势差为50 VC．将q＝－5×10－3 C的点电荷沿矩形路径abcda移动一周，静电力做功为零D．将q＝－5×10－3 C的点电荷沿abc或adc从a移动到c静电力做功都是－0.25 J6.如图所示，一簇电场线的分布关于y轴对称，O是坐标原点，M、N、P、Q是以O为圆心的一个圆周上的四个点，其中M、N在y轴上，Q点在x轴上，则()A．M点的电势比P点的电势低B．O、M间的电势差小于N、O间的电势差C．一正电荷在O点时的电势能小于在Q点时的电势能D．将一负电荷沿圆弧由M点移到P点，电场力做正功7.如图所示为一组未知方向的匀强电场的电场线，将1×10－6 C的负电荷由A点沿水平线移至B点，电场力做了2×10－6 J的功，A、B间的距离为2 cm.问：(1)匀强电场的场强多大？方向如何？(2)A、B两点间的电势差多大？若B点电势为1 V，A点电势为多少？。

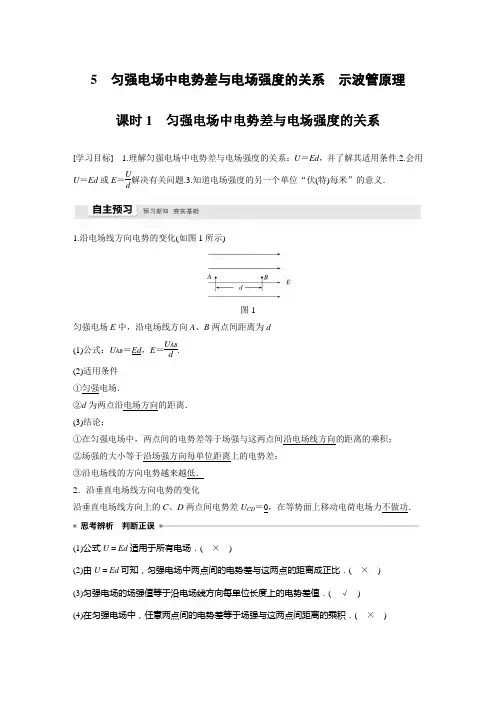

5 匀强电场中电势差与电场强度的关系 示波管原理课时1 匀强电场中电势差与电场强度的关系[学习目标] 1.理解匀强电场中电势差与电场强度的关系：U ＝Ed ，并了解其适用条件.2.会用U ＝Ed 或E ＝Ud解决有关问题.3.知道电场强度的另一个单位“伏(特)每米”的意义．1.沿电场线方向电势的变化(如图1所示)图1匀强电场E 中，沿电场线方向A 、B 两点间距离为d (1)公式：U AB ＝Ed ，E ＝U ABd .(2)适用条件 ①匀强电场．②d 为两点沿电场方向的距离． (3)结论：①在匀强电场中，两点间的电势差等于场强与这两点间沿电场线方向的距离的乘积； ②场强的大小等于沿场强方向每单位距离上的电势差； ③沿电场线的方向电势越来越低． 2．沿垂直电场线方向电势的变化沿垂直电场线方向上的C 、D 两点间电势差U CD ＝0，在等势面上移动电荷电场力不做功．(1)公式U ＝Ed 适用于所有电场．( × )(2)由U ＝Ed 可知，匀强电场中两点间的电势差与这两点的距离成正比．( × ) (3)匀强电场的场强值等于沿电场线方向每单位长度上的电势差值．( √ ) (4)在匀强电场中，任意两点间的电势差等于场强与这两点间距离的乘积．( × )(5)电场强度越大的地方，等差等势面间的距离越小．( √ ) (6)电场线的方向就是电势降落最快的方向．( √ )一、匀强电场中电势差与电场强度的关系在如图2所示的匀强电场中，场强大小为E ，A 、B 是沿电场方向上的两点，其电势差为U AB ，A 、B 之间相距为d .现将一个电荷量为q 的电荷由A 移到B .图2(1)从力和位移的角度计算静电力所做的功；通过A 、B 间的电势差计算静电力做的功． (2)比较两次计算的功的大小，说明电势差与电场强度有何关系． (3)B 、C 在同一等势面上，U AC 与电场强度有何关系？ 答案 (1)W AB ＝Fd ＝qEd W AB ＝qU AB (2)两次做功大小相等 U AB ＝Ed (3)U AC ＝Ed1．公式U AB ＝Ed 、E ＝U ABd的适用条件都是匀强电场．两公式中d 不是两点间的距离，而是两点所在的等势面的距离，只有当此两点在匀强电场中的同一条电场线上时，才是两点间的距离．2．由E ＝Ud 可知，电场强度在数值上等于沿电场方向单位距离上降低的电势．3．电场中电场强度的方向就是电势降低最快的方向．例1 如图3所示，在xOy 平面内有一个以O 为圆心、半径R ＝0.1 m 的圆，P 为圆周上的一点，O 、P 两点连线与x 轴正方向的夹角为θ.若空间存在沿y 轴负方向的匀强电场，场强大小E ＝100 V/m ，则O 、P 两点的电势差可表示为( )图3A ．U OP ＝－10sin θ (V)B ．U OP ＝10sin θ (V)C ．U OP ＝－10cos θ (V)D ．U OP ＝10cos θ (V) 答案 A解析 因为沿着电场线的方向电势降低，所以P 点的电势高于O 点的电势，则O 、P 两点的电势差U OP 为负值．根据电势差与场强的关系可得U OP ＝－Ed ＝－E ·R sin θ＝－10sin θ (V)，所以A 正确．例2 如图4所示，P 、Q 两金属板间的电势差为50 V ，板间存在匀强电场，方向水平向左，板间的距离d ＝10 cm ，其中Q 板接地，两板间的A 点距P 板4 cm.求：图4(1)P 板及A 点的电势．(2)保持两板间的电势差不变，而将Q 板向左平移5 cm ，则A 点的电势将变为多少？ 答案 (1)－50 V －30 V (2)－10 V解析 板间场强方向水平向左，可知Q 板电势最高．Q 板接地，则电势φQ ＝0，板间各点电势均为负值．(1)场强E ＝U QP d ＝5010×10－2 V /m ＝5×102 V/m Q 、A 间电势差U QA ＝Ed ′＝5×102×(10－4)×10－2 V ＝30 V所以A 点电势φA ＝－30 V ，同理可求得P 板电势φP ＝U PQ ＝－50 V. (2)当Q 板向左平移5 cm 时， 两板间距离d ″＝(10－5) cm ＝5 cm Q 板与A 点间距离变为d ＝1 cm电场强度E ′＝U QP d ″＝505×10－2 V /m ＝1×103V/mQ 、A 间电势差 U QA ′＝E ′d＝1×103×1×10－2 V ＝10 V所以A 点电势φA ′＝－10 V.在应用关系式U AB ＝Ed 时可简化为U ＝Ed ，即只把电势差大小、场强大小通过公式联系起来，至于电势差的正负、电场强度的方向可根据题意另作判断. 二、利用E ＝Ud定性分析非匀强电场U AB ＝Ed 只适用于匀强电场的定量计算，在非匀强电场中，不能进行定量计算，但可以定性地分析有关问题．(1)公式U ＝Ed 在非匀强电场中，E 可理解为相距为d 的两点间的平均电场强度．(2)当电势差U 一定时，场强E 越大，则沿场强方向的距离d 越小，即场强越大，等差等势面越密．(3)距离相等的两点间的电势差：E 越大，U 越大；E 越小，U 越小．例3 如图5所示，实线为电场线，虚线为等势面，φa ＝50 V ，φc ＝20 V ，则a 、c 连线中点b 的电势φb 为( )图5A ．等于35 VB ．大于35 VC ．小于35 VD ．等于15 V答案 C解析 从电场线疏密可以看出ab 段场强大于bc 段场强，由U ＝Ed 可以判断U ab ＞U bc ，即φa －φb >φb －φc ，所以φb ＜φa ＋φc 2＝35 V.三、用等分法确定等势线和电场线1．在匀强电场中电势差与电场强度的关系式为U ＝Ed ，其中d 为两点沿电场方向的距离． 由公式U ＝Ed 可以得到下面两个结论：结论1：匀强电场中的任一线段AB 的中点C 的电势φC ＝φA ＋φB2，如图6甲所示．甲乙图6结论2：在匀强电场中，沿任意方向相互平行且相等的线段两端点的电势差相等．如图乙中，线段AB∥CD，且AB＝CD，则U AB＝U DC(或φA－φB＝φD－φC)，同理有U AD＝U BC.2．确定电场方向的方法先由等分法确定电势相等的点，画出等势线，然后根据电场线与等势面垂直画出电场线，且电场线的方向由电势高的等势面指向电势低的等势面．例4如图7所示，虚线方框内有一匀强电场，A、B、C为该电场中的三点，已知：φA＝12 V，φB＝6 V，φC＝－6 V．试在该虚线框内作出该电场的示意图(画出几条电场线)，并要求保留作图时所用的辅助线．图7答案见解析图解析要画电场线，先找等势面(线)．＝3，将线段AC等分成三份，即使AH＝因为U AC＝φA－φC＝18 V、U AB＝φA－φB＝6 V，U ACU ABHF＝FC，则φH＝6 V，φF＝0，故B、H电势相等．同理可知，φD＝0，故D、F电势相等，连接BH、DF即为等势线，由电场线与等势面(线)垂直且由高电势指向低电势，可画出电场线如图所示．例5如图8所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点O处的电势为0 V，A点处的电势为6 V，B点处的电势为3 V，则电场强度的大小为()图8A ．200 V/mB ．200 3 V/mC ．100 V/mD ．100 3 V/m答案 A解析 在匀强电场中，沿某一方向电势降落，则在这一方向上电势均匀降落，故OA 的中点C 的电势φC ＝3 V(如图所示)，因此B 、C 在同一等势面上，O 点到BC 的距离d ＝OC sin α，而sin α＝OB OB 2＋OC2＝12，所以d ＝12OC ＝1.5×10－2 m ．则匀强电场的电场强度E ＝U d ＝31.5×10－2 V /m ＝200 V/m ，故选项A 正确，选项B 、C 、D 错误．四、φ－x 图像和E －x 图像分析 1．φ－x 图像φ－x 图像切线的斜率的绝对值k ＝⎪⎪⎪⎪ΔφΔx ＝⎪⎪⎪⎪U d ，为E 的大小，场强E 的方向为电势降低的方向． 2．E －x 图像E 是矢量，E －x 图像的正负反映E 的方向，E 的数值反映电场强度E 的大小，E －x 图像与x 轴所围面积表示电势差大小．例6 (多选)真空中有一半径为r 0的带电金属球壳，通过其球心的一直线上各点的电势φ分布如图9所示，r 表示该直线上某点到球心的距离，r 1、r 2分别是该直线上A 、B 两点离球心的距离，下列说法中正确的有( )图9A ．该金属球壳可能带负电B ．A 点的电场强度方向由A 指向BC ．A 点的电场强度大于B 点的电场强度D ．负电荷沿直线从A 移到B 的过程中，电场力做正功 答案 BC解析 由r >r 0时，电势φ随r 的增大而降低可知，电场线方向沿r 轴正方向，则该金属球壳带正电，A 点的电场强度方向由A 指向B ，故A 项错误，B 项正确；根据φ－r 图像的切线的斜率大小表示电场强度的大小可知，A 点的电场强度大于B 点的电场强度，C 项正确；负电荷沿直线从A 移到B 的过程中，电场力做负功，D 项错误．例7 (多选)如图10甲所示，真空中有一半径为R 、电荷量为＋Q 的均匀带电球体，以球心为坐标原点，沿半径方向建立x 轴．理论分析表明，x 轴上各点的场强随x 变化的关系如图乙所示，则( )图10A ．c 点处的场强和a 点处的场强大小相等、方向相同B ．球内部的电场为匀强电场C ．a 、c 两点处的电势相等D ．假设将一个带正电的检验电荷沿x 轴移动，则从a 点处移动到c 点处的过程中，电场力一直做正功 答案 AD解析 根据题图乙可知c 点处场强和a 点处场强大小相等、方向相同，球内部的电场为非匀强电场，选项A 正确，选项B 错误；由题图甲可知，电场线的方向一定是从圆心指向无穷远处，沿电场线方向电势逐渐降低，所以a 点的电势大于c 点的电势，选项C 错误；假设将一个带正电的检验电荷沿x 轴移动，电场力与运动方向相同，电场力一直做正功，选项D 正确.1．(对电场强度和电势差关系的理解)(多选)下列说法正确的是( )A ．由公式E ＝Ud 得，电场强度E 与电势差U 成正比，与两点间距离d 成反比B ．由公式E ＝Ud 得，在匀强电场中沿电场线方向上两点间距离越大，电场强度就越小C ．在匀强电场中，任意两点间电势差等于场强和这两点沿电场方向的距离的乘积D ．公式E ＝Ud 只适用于匀强电场答案 CD2．(公式U ＝Ed 的应用)如图11所示，在匀强电场中，A 、B 两点相距10 cm ，E ＝100 V/m ，AB 与电场线方向的夹角θ＝120°，则A 、B 两点间的电势差为( )图11A ．5 VB ．－5 VC ．10 VD ．－10 V答案 B解析 A 、B 两点在场强方向上的距离d ＝AB ·cos(180°－120°)＝10×12 cm ＝5 cm.由于φA <φB ，则U AB ＝－Ed ＝－100×5×10－2 V ＝－5 V ，故选B.3.(用公式U ＝Ed 定性分析非匀强电场)如图12所示，三个同心圆是同一个点电荷周围的三个等势面，已知这三个圆的半径成等差数列．A 、B 、C 分别是这三个等势面上的点，且这三点在同一条电场线上．A 、C 两点的电势依次为φA ＝15 V 和φC ＝5 V ，则B 点的电势( )图12A ．一定高于10 VB ．一定等于10 VC ．一定低于10 VD ．无法确定答案 C解析 由正点电荷的电场线分布可知AB 段电场线比BC 段电场线密，则AB 段场强较大，根据公式U ＝Ed 可知，A 、B 间电势差U AB 大于B 、C 间电势差U BC ，即φA －φB >φB －φC ，得到φB <φA ＋φC 2＝10 V ，选项C 正确．4．(等分法确定电场线)(多选)如图13所示，A 、B 、C 是匀强电场中平行于电场线的某一平面上的三个点，各点的电势分别为φA ＝5 V ，φB ＝2 V ，φC ＝3 V ，H 、F 三等分AB ，G 为AC 的中点，在下列各示意图中，能正确表示该电场强度方向的是( )图13答案BC解析根据匀强电场的特点可知，H、F的电势分别为φH＝4 V，φF＝3 V，G的电势φG＝5 V＋3 V＝4 V，则φH＝φG，则电场线垂直于GH，又φC＝φF，可知电场线与CF垂直，故B、2C正确．5．(φ－x图像的理解和应用)静电场方向平行于x轴，其电势随x的分布可简化为如图14所示的折线，图中φ0和d为已知量．一个带负电的粒子在电场中以x＝0为中心、沿x轴方向做周期性运动．已知该粒子质量为m、电荷量为－q，忽略重力．规定x轴正方向为电场强度E、加速度a、速度v的正方向，选项图分别表示x轴上各点的电场强度E、粒子的加速度a、速度v和动能E k随x的变化图像，其中正确的是()图14答案 D解析φ－x图像切线的斜率表示电场强度，沿电场方向电势降低，因而在x＝0的左侧，电场向左，且为匀强电场，故A错误；由于粒子带负电，粒子的加速度在x＝0左侧为正值，在x＝0右侧为负值，且大小不变，故B错误；在x＝0左侧粒子向右做匀加速运动，在x＝0右侧向右做匀减速运动，速度与位移不成正比，故C错误；在x＝0左侧，根据动能定理得qEx ＝E k －E k0，在x ＝0的右侧，根据动能定理得－qEx ＝E k ′－E k0′，故D 正确．考点一 公式U AB ＝Ed 的理解1．对公式E ＝U ABd 和U AB ＝Ed 的理解，下列说法正确的是( )A ．公式U AB ＝Ed 适用于计算任何电场中A 、B 两点间的电势差 B ．由U AB ＝Ed 知，A 点和B 点间距离越大，则这两点的电势差越大C ．由E ＝U ABd 知，匀强电场中A 、B 两点沿电场线的距离越大，则电场强度越小D ．公式中的d 是匀强电场中A 、B 所在的两等势面之间的距离 答案 D2．(多选)关于匀强电场中的场强和电势差的关系，下列说法正确的是( ) A ．任意两点间的电势差，等于场强和这两点间距离的乘积 B ．沿电场线方向，相同距离上电势降落必相等 C ．电势降低最快的方向必是场强方向D ．在相同距离的两点上，电势差大的，其场强也大 答案 BC解析 U AB ＝Ed 中的d 为A 、B 两点沿电场线方向的距离，选项A 、D 错误；由U AB ＝Ed 可知沿电场线方向，电势降低最快，且相同距离上电势降落必相等，选项B 、C 正确． 3.如图1所示，a 、b 、c 是一条电场线上的三点，电场线的方向由a 到c ，a 、b 间的距离等于b 、c 间的距离，用φa 、φb 、φc 和E a 、E b 、E c 分别表示a 、b 、c 三点的电势和电场强度，用U ab 、U bc 分别表示a 、b 和b 、c 两点的电势差，可以判定( )图1A ．E a ＝E b ＝E cB ．E a >E b >E cC ．φa >φb >φcD ．U ab ＝U bc答案 C解析 沿电场线方向电势降低，φa >φb >φc ，C 正确；仅由一条电场线无法确定场强大小关系，A 、B 错误；只有匀强电场才有U ab ＝U bc ，D 错误．考点二 公式U AB ＝Ed 和E ＝U ABq的简单应用4．如图2所示是匀强电场中的一组等势面，每两个相邻等势面间的距离都是25 cm ，由此可确定此电场的电场强度的方向及大小为( )图2A ．竖直向下，E ＝0.4 V/mB ．水平向右，E ＝0.4 V/mC ．水平向左，E ＝40 V/mD ．水平向右，E ＝40 V/m答案 D解析 由电场线垂直于等势面及电场线方向指向电势降低的方向可知，电场强度的方向水平向右．再根据E ＝U d ＝100.25V /m ＝40 V/m ，故D 项正确．5.(多选)如图3所示，实线为电场线，虚线为等势线，且AB ＝BC ，电场中的A 、B 、C 三点的场强分别为E A 、E B 、E C ；电势分别为φA 、φB 、φC ，AB 、BC 间的电势差分别为U AB 、U BC ，则下列关系中正确的是( )图3A ．φA >φB >φC B ．E C >E B >E A C ．U AB >U BCD ．U AB ＝U BC答案 AB解析 A 、B 、C 三点处在同一条电场线上，根据沿着电场线的方向电势逐渐降落，有φA >φB >φC ，故A 正确；由电场线的密集程度可看出电场强度大小关系为E C >E B >E A ，故B 正确；电场线密集的地方电势降落较快，由U ＝Ed 知：U BC >U AB ，故C 、D 错误．6.如图4所示，沿x 轴正方向的匀强电场E 中，有一动点A 以O 为圆心，r ＝OA 为半径逆时针转动一周，O 与圆周上的A 点的连线OA 与x 轴正方向(E 方向)成θ角(θ<π2)，则此圆周上各点与A 点间最大的电势差为( )图4A ．U ＝ErB ．U ＝Er (sin θ＋1)C ．U ＝Er (cos θ＋1)D ．U ＝2Er答案 C解析 由U ＝Ed 知，与A 点间电势差最大的点应是沿场强方向与A 点相距最远的点，d max ＝r ＋r cos θ，所以U max ＝Er (cos θ＋1)，故C 项正确．7.(2021·湖南岳阳市岳阳一中高二期末)如图5所示，A 、B 、C 、D 是匀强电场中一个以坐标原点为圆心、半径为1 m 的圆与两坐标轴的交点，已知A 、B 、D 三点的电势分别为φA ＝3 V 、φB ＝－2 V 、φD ＝8 V ，由此可知场强的大小为( )图5A ．4 V/mB ．5 V/mC ．6 V/mD ．7 V/m答案 B解析 在匀强电场中，由U ＝Ed 可知沿着同一方向(非等势面上)，每前进相同的距离，电势的降低相等；根据几何知识可知AB ＝CD ，且AB ∥CD ，说明AB 间的电势差等于CD 间的电势差．故φA －φB ＝φD －φC ，代入数据，解得φC ＝3 V ，即C 点的电势为3 V ，可知AC 为等势面，场强方向与等势面垂直，从高电势到低电势，即由D 指向B ，根据U ＝Ed ，可得场强大小为E ＝U DB 2r ＝8－()－22×1V/m ＝5 V/m ，故选B.8．(多选)细胞膜的厚度等于700 nm(1 nm ＝10－9 m)，当膜的内外层之间的电压达0.4 V 时，即可让一价钠离子渗透．设细胞膜内的电场为匀强电场，则当一价钠离子恰好渗透时，( ) A ．膜内电场强度约为5.71×105 V/m B ．膜内电场强度约为1.04×106 V/mC ．每个钠离子沿电场方向透过膜时电场力做的功等于6.4×10－20J D ．每个钠离子沿电场方向透过膜时电场力做的功等于1.28×10－19J答案 AC解析 膜内电场强度为E ＝U d ＝0.47×10－7 V /m ≈5.71×105 V/m ，A 正确，B 错误；电场力做功为W ＝qU ＝1.6×10－19×0.4 J ＝6.4×10－20 J ，C 正确，D 错误．9．(多选)(2021·河南驻马店市高二期末)如图6所示，在xOy 坐标系中有一底角为60°的等腰梯形，空间有方向平行于坐标平面的匀强电场，其中原点O 的电势为9 V ，A 点电势为4.5 V ，B 点电势为0，则由此可以判定( )图6A ．电场的电场强度大小为150 3 V/mB ．电场的电场强度大小为100 3 V/mC ．电场的方向与x 轴正方向成30°角斜向上D ．电场的方向沿x 轴正方向 答案 AC解析 因原点O 的电势为9 V, B 点电势为0，可知OB 连线中点(设为D )的电势为φD ＝φO ＋φB 2＝4.5 V ，因A 点电势为4.5 V ，可知AD 为等势面，则由几何关系可知，场强方向沿OB 方向，与x 轴正方向成30°角斜向上，大小为E ＝U OB d OB ＝92×2×32 V/cm ＝1503 V/m ，故选A 、C.10.匀强电场中的三点A 、B 、C 是一个三角形的三个顶点，AB 的长度为1 m ，D 为AB 的中点，如图7所示．已知电场线的方向平行于△ABC 所在平面，A 、B 、C 三点的电势分别为14 V 、6 V 和2 V ．设电场强度大小为E ，一电荷量为1×10－6 C 的正电荷从D 点移到C 点电场力所做的功为W ，则( )图7A ．W ＝8×10－6 J E >8 V/m B ．W ＝6×10－6 J E >6 V/mC ．W ＝8×10－6 J E ≤8 V/m D ．W ＝6×10－6 J E ≤6 V/m 答案 A解析 因电场是匀强电场，D 是AB 的中点，故D 点的电势φD ＝φA ＋φB2＝10 V ，所以W ＝q (φD－φC )＝8×10－6 J ．设E 的方向与AB 的夹角为α，则α≠0，否则等势面与AB 垂直，C 点电势就会高于B 点电势．由E ＝U d 可知：E ＝φA －φB AB cos α＝8cos α，因α>0，则cos α<1，E >8 V/m ，故A 正确．11.如图8所示，在竖直平面内存在匀强电场，其电场线如图中实线所示，方向未知，将带电荷量为q ＝－1.0×10－6 C 的点电荷由A 点沿水平线移至B 点，其电势能增加了3×10－5 J ，已知A 、B 两点间的距离为2 cm ，两点连线与电场线成60°角．图8(1)求A 、B 两点间的电势差U AB ；(2)若A 点的电势φA ＝－1 V ，求B 点的电势φB ； (3)求电场强度E 的大小，并判断其方向．答案 (1)30 V (2)－31 V (3)3 000 V/m 沿电场线指向左下方 解析 (1)由题意知，静电力做负功为 W AB ＝－3×10－5 J由U AB ＝W ABq ，得：U AB ＝30 V(2)U AB ＝φA －φB故φB ＝φA －U AB ＝(－1－30) V ＝－31 V (3)A 、B 两点间沿电场线方向的距离为： d ＝2×10－2cos 60° m ＝1×10－2 m ， 从而得：E ＝U AB d ＝300.01V /m ＝3 000 V/m ，由于A 点电势高于B 点电势，故场强方向：沿电场线指向左下方．12．如图9所示，平行金属带电极板A、B间可看成匀强电场，场强E＝1.2×102 V/m，极板间距离d＝5 cm，电场中C点和D点分别到A、B两板的距离均为0.5 cm，B板接地，求：图9(1)C、D两点的电势和两点间的电势差；(2)将点电荷q＝2×10－2 C从C点匀速移到D点时除电场力外的其他力做的功．答案(1)－5.4 V－0.6 V－4.8 V(2)9.6×10－2 J解析(1)因正极板接地，故板间各点电势均小于零，由U＝Ed得U BD＝Ed BD＝1.2×102×0.5×10－2 V＝0.6 V，即φD＝－0.6 V.由于d CB＝5 cm－0.5 cm＝4.5 cm＝4.5×10－2 m，所以U CB＝－Ed CB＝－1.2×102×4.5×10－2 V＝－5.4 V＝φC.所以U CD＝φC－φD＝－5.4 V－(－0.6 V)＝－4.8 V.(2)因为点电荷匀速移动，除电场力外的其他力所做的功等于克服电场力所做的功，故W外＝|qU CD|＝2×10－2×4.8 J＝9.6×10－2 J.13.如图10所示的匀强电场，等势面是一簇互相平行的竖直平面，相邻等势面间隔均为d，各等势面电势已在图中标出(U>0)，现有一质量为m的带电小球以速度v0、方向与水平方向成45°角斜向上射入电场，要使小球做直线运动，求：(重力加速度为g)图10(1)小球应带何种电荷及其电荷量；(2)小球受到的合外力大小；(3)在入射方向上小球运动的最大位移的大小x m.(电场范围足够大)答案(1)正电荷mgdU(2)2mg(3)2v024g解析(1)作电场线如图甲所示．由题意知，只有小球受到向左的电场力，电场力和重力的合力方向与初速度方向才可能在一条直线上，如图乙所示．只有当F 合与v 0在一条直线上才可能使小球做直线运动，所以小球带正电，小球沿v 0方向做匀减速运动．由图乙知qE ＝mg ，相邻等势面间的电势差为U ，所以E ＝U d ，所以q ＝mg E ＝mgdU.(2)由图乙知，F 合＝(qE )2＋(mg )2＝2mg .(3)由动能定理得：－F 合x m ＝0－12m v 02所以x m ＝m v 0222mg＝2v 024g .考点一 等分法确定等势线和电场线1.a 、b 、c 、d 是匀强电场中的四个点，它们正好是一个矩形的四个顶点．电场线与矩形所在平面平行．已知a 点的电势为20 V ，b 点的电势为24 V ，d 点的电势为4 V ，如图1所示，由此可知c 点的电势为( )图1A ．4 VB ．8 VC ．12 VD ．24 V答案 B解析 因为bc 与ad 平行且相等，由匀强电场特点可得：φb －φc ＝φa －φd ，解得φc ＝8 V ，故选项B 正确.2．a 、b 、c 是匀强电场中的三个点，各点电势分别为φa ＝10 V ，φb ＝2 V ，φc ＝6 V ，a 、b 、c 三点所在平面与电场方向平行，下列各图中电场强度的方向表示正确的是( )答案 D解析由于是匀强电场，因此a、b连线中点的电势与c点电势相等，电场强度的方向垂直于等势线且由高电势处指向低电势处，所以D正确．考点二φ－x图像和E－x图像3．(多选)某静电场沿x轴方向上的电势分布如图2所示，则()图2A．在O～x1之间不存在沿x方向的电场B．在O～x1之间存在着沿x方向的匀强电场C．在x1～x2之间存在着沿x方向的匀强电场D．在x1～x2之间存在着沿x方向的非匀强电场答案AC解析在φ－x图像中，斜率k表示在x方向上的场强E x.所以O～x1沿x方向场强为零，A 正确，B错误；x1～x2之间电势均匀减小，斜率不变，即E x不变，x1～x2之间存在沿x方向的匀强电场，C正确，D错误．4.(多选)静电场在x轴上的电场强度E随x的变化关系如图3所示，x轴正方向为电场强度正方向，带正电的点电荷沿x轴运动，则点电荷()图3A．在x2和x4处电势能相等B．由x1运动到x3的过程中电势能增大C．由x1运动到x4的过程中电场力先增大后减小D．由x1运动到x4的过程中电场力先减小后增大答案BC解析由题图可知，x1到x4电场强度先变大，再变小，则点电荷受到的电场力先增大后减小，C正确，D错误；由x1到x3及由x2到x4过程中，电场力做负功，电势能增大，故A错误，B正确．5.如图4所示，abcd是矩形的四个顶点，它们正好处于某一匀强电场中，电场线与矩形所在平面平行，已知ab＝ 3 cm，ad＝3 cm；a点电势为15 V，b点电势为24 V，d点电势为6 V，则此匀强电场的电场强度大小为()图4A．300 V/m B．300 3 V/mC．600 V/m D．600 3 V/m答案 C解析连接b、d，则其中点O处的电势为15 V，可知aO为一条等势线，作等势线的垂线，＝即为电场线，如图所示，由几何关系得∠abe＝30°，be＝3cos 30° cm＝0.015 m，故E＝U bebe 600 V/m，故C正确．6．(多选)空间某一静电场的电势φ在x轴上的分布如图5所示，x轴上两点B、C的电场强度在x轴方向上的分量分别是E Bx、E Cx，下列说法中正确的有()图5A．E Bx的大小大于E Cx的大小B．E Bx的方向沿x轴正方向C．电荷在O点受到的电场力在x轴方向上的分量最大D．负电荷沿x轴从B移到C的过程中，电场力先做正功后做负功答案AD解析在φ－x图像中，图线的斜率大小表示场强大小，可见E Bx＞E Cx，选项A正确；同理可知O点场强在x轴方向上的分量最小，电荷在该点受到的电场力在x轴方向上的分量最小，选项C错误；沿电场方向电势降低，在O点左侧，E x的方向沿x轴负方向，在O点右侧，E x的方向沿x轴正方向，选项B错误，选项D正确．7．(2021·雅安中学高二上月考)如图6甲所示为电场中的一条电场线，在电场线上建立坐标轴，坐标轴上O～x2间各点的电势分布如图乙所示，则()图6A．在O～x2间，电场强度先减小后增大B．若一负电荷从O点运动到x2点，电势能逐渐减小C．在O～x2间，电场强度方向没有发生变化D．从O点静止释放一仅受电场力作用的正电荷，则该电荷在O～x2间先做加速运动后做减速运动答案 C解析φ－x图像的斜率表示电场强度，由题图乙知，斜率先增大后减小，则电场强度先增大后减小，但斜率一直是负，场强方向没有改变，故A错误，C正确；由题图乙看出，从O～x2，电势逐渐降低，若一负电荷从O点运动到x2点，电势能逐渐增大，故B错误；从O点静止释放一仅受电场力作用的正电荷，受到的电场力方向与速度方向相同，做加速运动，即该电荷在O～x2间一直做加速运动，故D错误．8.(2021·辽宁省实验中学高二月考)如图7所示，在匀强电场中，将带电荷量q＝－6×10－6C 的电荷从电场中的A点移到B点，克服电场力做了2.4×10－5J的功，再从B点移到C点，电场力做了1.2×10－5 J的功．图7(1)求A 、B 两点间的电势差U AB 和B 、C 两点间的电势差U BC ； (2)如果规定B 点的电势为零，则A 点和C 点的电势分别为多少？ (3)作出过B 点的一条电场线． 答案 见解析解析 (1)U AB ＝W AB q ＝－2.4×10－5－6×10－6 V ＝4 VU BC ＝W BC q ＝1.2×10－5－6×10－6V ＝－2 V(2)U AB ＝φA －φB ，U BC ＝φB －φC 又φB ＝0故φA ＝4 V ，φC ＝2 V.(3)取AB 的中点D ，则D 点的电势为2 V ，连接CD ，CD 为等势线，电场线与等势线垂直，由高电势指向低电势，如图所示．。

第3节电势差与电场强度的关系核心素养物理观念科学思维1.理解匀强电场中电势差与电场强度的关系：U＝Ed或E＝Ud，了解其适用条件。

2.了解带电粒子在电场中只受静电力作用时的运动情况。

1.会推导关系式U＝Ed。

2.能利用关系式U＝Ed分析非匀强电场相关问题。

3.对比有关电场强度的三个表达式及适用条件，并在具体问题中准确选用公式解决有关问题。

4.会用等分法确定等势面和电场线。

知识点一匀强电场中电势差与电场强度的关系[观图助学](1)因为每个台阶都是一样高的，所以10×0.2 m＝2 m就是两人的高度差(如图甲所示)。

在匀强电场中能否用场强乘以距离得到两点间的电势差？(2)如图是初中地理中的等高线图(图中数字的单位是m)，请同学们结合图乙探究以下几个问题：①小山坡的左边a和右边b哪一边的地势更陡些？②如果把一个球从山坡左、右两边滚下(不考虑摩擦)，哪边的加速度更大？③现在把图看成是描述电势高低的等势线，图中数字的单位是V，a和b哪一边电势降落得快？哪一边的电场强度大？甲乙1.关系：在匀强电场中，两点间的电势差等于电场强度与这两点沿电场方向的距离的乘积。

2.关系式：U＝Ed。

3.物理意义：匀强电场中两点间的电势差等于电场强度与这两点沿电场方向的距离的乘积。

4.适用条件：匀强电场，d是沿电场方向两点间的距离。

[思考判断](1)公式U＝Ed适用于所有电场。

(×)(2)由U＝Ed可知，匀强电场中两点间的电势差与这两点的距离成正比。

(×)知识点二电场强度的另一种表达1.表达式：E＝U AB d。

2.物理意义：在匀强电场中，电场强度的大小等于两点间的电势差与两点沿电场强度方向距离的比值。

也就是说，电场强度在数值上等于沿电场方向每单位距离上降低的电势。

3.场强的另一个单位：伏[特]每米，符号V/m，1 N/C＝1 V/m。

[思考判断](1)由公式E＝Ud可知，电场强度与电势差U成正比。
