《电势差、电势能、电势差与电场强度的关系》练习题

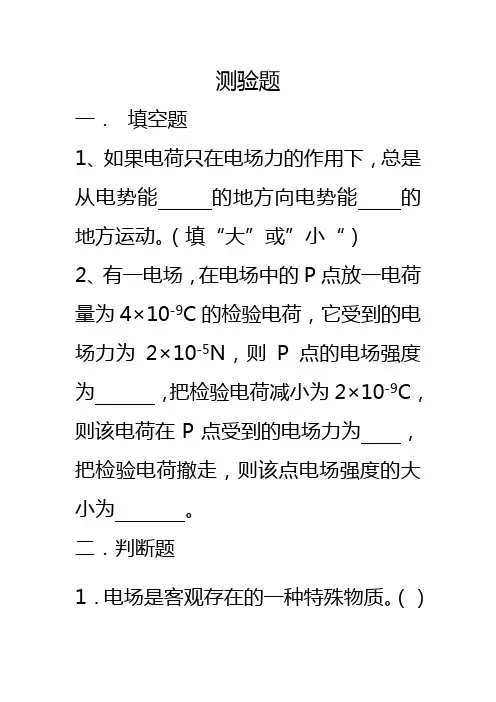

测验题
一．填空题
1、如果电荷只在电场力的作用下，总是从电势能的地方向电势能的地方运动。

（填“大”或”小“）
2、有一电场，在电场中的P点放一电荷量为4×10-9C的检验电荷，它受到的电场力为2×10-5N，则P点的电场强度为，把检验电荷减小为2×10-9C，则该电荷在P点受到的电场力为，把检验电荷撤走，则该点电场强度的大小为。

二．判断题
1．电场是客观存在的一种特殊物质。

（）
2.电荷放在电势高的地方，它的电势能一定大。

()
3．在电场中，正电荷的电势能总是正的（）
此处空两行以便批改日期
三、选择题
1、两个轻质小球相互吸引，则一定是（）A两球中必有一个带电B两球都不带电C两球带同种电荷D两球带异种电荷
2、关于电场线的说法，正确的是（）
A.电场线的方向，就是电荷受力的方向
B. 电场线能在空间相交
C电场线越密的地方，同一电荷所受电场力越大
D电场线能形成闭合的曲线
此处空两行以便批改日期
四、计算题
1、有一个电荷量为3×10-7C的正电荷放在电场中的A点，它受到的电场力为6×10-2N，求A点电场强度的大小是多少？
2、在匀强电场中沿电场线方向，A、B 两点间的距离d=0.05m，U AB=30V,则该电场的电场强度E的大小是多少？。

电场力做功、电势差、电势能、电势、电势差与电场强度的关系1. 重力做功与电场力做功比较（1 ）在重力场中，同一物体从 A 点移到 B 点，重力做功与路径没关，只跟 A 、B 两点高度差相关。

W AB=mgh AB,此中 h AB=W AB /mg 为 A、B 两点的高度差。

（2 ）在电场中，能够证明，同一电荷从 A 点移到 B 点，电场力做功也与路径没关。

W AB＝qU AB，此中 U AB=W AB/q 是由电场及 A 、B 两点地点确立的物理量。

2.电势差 U AB：（1 ）定义：电荷 q 在电场中由 A 点移到 B 点时，电场力所做的功W AB与电荷的电荷量 q 的比值。

（2 ）计算式： U ab = W ab /q（3 ）在国际单位制单位 :伏特，简称伏。

符号为V 。

（4 ）注意： U AB只取决于电场及A 、B 两点地点，与被挪动电荷没关，是从能量角度来反应电场性质的物理量。

3.电势Φ：（ 1）电势的定义：电场中某点 A 的电势ΦA，就是 A 点与参照点（零电势点）的电势差，也等于单位正电荷由该点移到参照点时电场力所做的功。

（2）电势差与电势的关系： U AB= ΦA- ΦB。

U AB为正当时，说明ΦA> ΦB；U AB为负值时，说明ΦA< ΦB。

（3）电势和电场线方向的关系：沿着电场线方向，电势愈来愈低。

（4）注意：电势拥有相对性，一定先确立零电势参照点，才能确立电场某点的电势值。

一般取大地或无量远的电势为零电势，电势差与零电势的选用没关。

4.电场力做功与电势差关系： W AB＝qU AB（此公式的应用可严格按各量的数值正负代入求解，也可不过把各量的数值代入求解，再用其余方法判出要求量的正负）。

5.匀强电场中电势差和电场强度的关系：沿场强方向的两点间的电势差等于场强和这两点间距离的乘积,即 U ab =Ed( 或 E= U ab /d)注意：（1 ）d 一定是沿场强方向的距离，假如ab 两点间距 l 不沿场强方向，计算电势差时， d 的取值应为 l 在沿场强方向的投影，即为a、b 两点所在的等势面的垂直距离。

电势能、电势、电势差练习题【基础达标】1．如图所示点电荷电场中，将检验电荷从A点分别移到以点电荷为中心的同一圆周上的B、C、D、E各点，则电场力做的功：（）A．从A到B做功最多．B．从A到C做功最多C．从A到E做功最多．D．做功一样多【答案】D【解析】因为虚线所示的圆面是等势面，则AE、AD、AC、AB之间的电势差相等，所以根据W=Uq可知将检验电荷从A点分别移到以点电荷为中心的同一圆周上的B、C、D、E各点，则电场力做的功相等，故选D.2．（多选）如图所示,一圆环上均匀分布着正电荷q，x轴垂直于环面且过圆心o。

下列关于x轴上的电场强度和电势的说法中错误的是：（）A．从o点沿x轴正方向，电场强度先增大后减小，电势一直降低B．从o点沿x轴正方向，电场强度先增大后减小，电势先降低后升高C．o点的电场强度为零，电势最低D．o点的电场强度不为零，电势最高【答案】BCD【解析】根据对称性可知，圆环上的电荷在O点产生的合场强为零，而无穷远处电场强度也为零，故电场强度先增大后减小，根据电场的叠加原理可知，x轴上电场强度方向向右，沿电场方向电势减小，故O点的电势最高，故BCD错误A正确；3．（多选）如图所示，ac和bd为正方形abcd的对角平分线，O为正方形的中心．现在abc三点分别放上电荷量相等的三个正电荷，则下列说法正确的是：（）A．O点电场强度的方向垂直于ac由O指向dB．从O到d电势逐渐升高C．将b点的电荷移到O点时，d点的电场强度变小D．将带正电的试探电荷由O移到d，该电荷的电势能逐渐减少【答案】AD【解析】ac两点在O点形成的电场和场强为零，故O点的场强就是b点的电荷在O点的场强，其方向垂直于ac由O指向d，将b点的电荷移到O点时，d点的电场强度变大，选项A正确，C错误；根据电势叠加原理可知，从O到d电势逐渐降低，将带正电的试探电荷由O移到d，该电荷的电势能逐渐减少，选项B错误，D正确；故选AD.4．（多选）一带负电的粒子只在电场力作用下沿x轴正向运动，其电势能EP随位移x变化的关系如图所示，其中O～x2段是对称的曲线，x2～x3是直线段，则下列判断正确的是：（）A．x1处电场强度最大B．x2～x3段是匀强电场C．x1、x2、x3处电势的关系为D．粒子在O～x2段做匀变速运动，x2～x3段做匀速直线运动【答案】BC【解析】因EP-x图线的斜率等于电场强度的大小，可知x1处电场强度为零，选项A错误；x2～x3段斜率不变，所以是匀强电场，选项B正确；带负电的粒子在x1、x2、x3处的电势能逐渐变大，故电势φ1、φ2、φ3、的关系为φ1＞φ2＞φ3，选项C正确；在O～x2段场强是非匀强电场，故粒子在O～x2段做非匀变速运动，x2～x3段是匀强电场，故做匀变速直线运动，选项D错误；故选BC。

电场强度、电势、电势能专题1、关于静电场场强的概念，下列说法正确的是（）A．由E＝F/q可知，某电场的场强E与q成反比, 与F成正比B．正、负检验电荷在电场中同一点受到的电场力方向相反，所以某一点场强方向与放入检验电荷的正负有关C．电场中某一点的场强与放入该点的检验电荷正负无关D．电场中某点不放检验电荷时，该点场强等于零2、电场强度的定义式为E=F/q，下列说法正确的是（）A．该定义式只适用于点电荷产生的电场B．F是检验电荷所受到的力，q是产生电场的电荷电量C．场强的方向与F的方向相同D．由该定义式可知，同一点电荷在电场中某点所受的电场力大小与该点场强的大小成正比3、关于电势的高低，下列说法正确的是( )A．沿电场线方向电势逐渐降低B．电势降低的方向一定是电场线的方向C．正电荷在只受电场力作用下，一定向电势低的地方运动D．负电荷在只受电场力的作用下，由静止释放时，一定向电势高的地方运动5、下列关于电场性质的说法，正确的是( )A．电场强度大的地方，电场线一定密，电势也一定高B．电场强度大的地方，电场线一定密，但电势不一定高C．电场强度为零的地方，电势一定为零D．电势为零的地方，电场强度一定为零6、关于电势与电势能的说法，正确的是( )A．电荷在电势越高的地方，电势能也越大B．电荷在电势越高的地方，它的电荷量越大，所具有的电势能也越大C．在正点电荷的电场中任一点，正电荷所具有的电势能一定大于负电荷所具有的电势能D．在负点电荷的电场中任一点，正电荷所具有的电势能一定小于负电荷所具有的电势能7、如图所示的电场线，可判定( )A．该电场一定是匀强电场第7题图B．A点的电势一定低于B点电势C．负电荷放在B点的电势能比放在A点的电势能大D．负电荷放在B点所受电场力方向向右8、有关等势面的说法中正确的有（ ）A 、等势面一定与电场线垂直，即跟场强的方向垂直．B 、电场线总是由电势高的等势面指向电势低的等势面，两个不同的等势面永远不会相交．C 、两个等势面间的电势差是相等的，但在非匀强电场中．两个等势面间的距离并不恒定，场强大的地方．两等势面间的距离小，场强小的地方，两个等势面间的距离大。

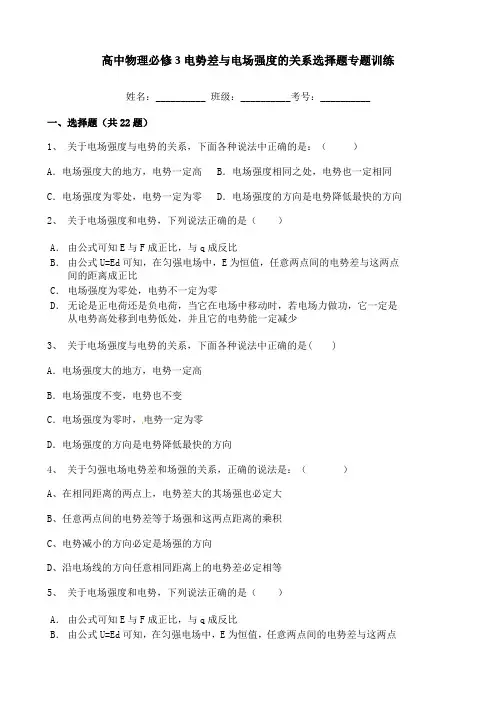

高中物理必修3电势差与电场强度的关系选择题专题训练姓名：__________ 班级：__________考号：__________一、选择题（共22题）1、关于电场强度与电势的关系，下面各种说法中正确的是：（）A．电场强度大的地方，电势一定高 B．电场强度相同之处，电势也一定相同C．电场强度为零处，电势一定为零 D．电场强度的方向是电势降低最快的方向2、关于电场强度和电势，下列说法正确的是（）A．由公式可知E与F成正比，与q成反比B．由公式U=Ed可知，在匀强电场中，E为恒值，任意两点间的电势差与这两点间的距离成正比C．电场强度为零处，电势不一定为零D．无论是正电荷还是负电荷，当它在电场中移动时，若电场力做功，它一定是从电势高处移到电势低处，并且它的电势能一定减少3、关于电场强度与电势的关系，下面各种说法中正确的是( )A．电场强度大的地方，电势一定高B．电场强度不变，电势也不变C．电场强度为零时，电势一定为零D．电场强度的方向是电势降低最快的方向4、关于匀强电场电势差和场强的关系，正确的说法是：（）A、在相同距离的两点上，电势差大的其场强也必定大B、任意两点间的电势差等于场强和这两点距离的乘积C、电势减小的方向必定是场强的方向D、沿电场线的方向任意相同距离上的电势差必定相等5、关于电场强度和电势，下列说法正确的是（）A．由公式可知E与F成正比，与q成反比B．由公式U=Ed可知，在匀强电场中，E为恒值，任意两点间的电势差与这两点间的距离成正比C．电场强度为零处，电势不一定为零D．无论是正电荷还是负电荷，当它在电场中移动时，若电场力做功，它一定是从电势高处移到电势低处，并且它的电势能一定减少6、关于点电荷所形成的电场，下列说法正确的是：（）A．以点电荷为球心的球面上，各点的场强相同B．离点电荷越远的地方，场强越小，即场强与距离成反比C．沿着正点电荷形成电场的电场线方向，场强越来越小D．沿着负点电荷形成电场的电场线方向，场强越来越小7、科学家在物理学的研究过程中应用了很多科学的思想方法，下列叙述不正确的是[ A．法拉第首先提出用电场线描绘抽象的电场，这是一种形象化的研究方法B．库仑得出库仑定律并用扭秤实验最早测出了元电荷e的数值C．用点电荷来代替实际带电的电荷是采用了理想化物理模型的方法D．场强表达式和电势差表达式都是利用比值法得到的定义式8、如下图所示，B．C．D三点都在以点电荷+Q为圆心，半径为R的圆弧上，将一试探电荷从A点分别移到B、C、D各点时，电场力做功是A．WAB ＞WACB．WAD＞WABC．WAC＞WADD．WAB=WAC9、某电场的分布如图所示，带箭头的实线为电场线，虚线为等势线。

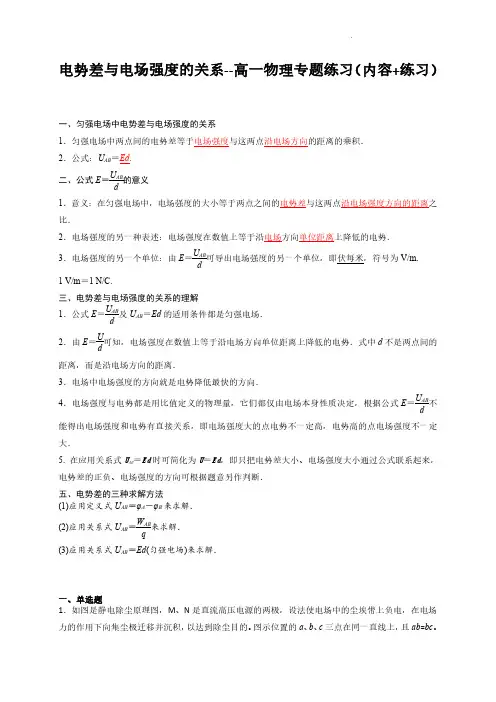

电势差与电场强度的关系--高一物理专题练习（内容+练习）一、匀强电场中电势差与电场强度的关系1．匀强电场中两点间的电势差等于电场强度与这两点沿电场方向的距离的乘积．2．公式：U AB ＝Ed .二、公式E ＝U AB d的意义1．意义：在匀强电场中，电场强度的大小等于两点之间的电势差与这两点沿电场强度方向的距离之比．2．电场强度的另一种表述：电场强度在数值上等于沿电场方向单位距离上降低的电势．3．电场强度的另一个单位：由E ＝U AB d 可导出电场强度的另一个单位，即伏每米，符号为V/m.1V/m ＝1N/C.三、电势差与电场强度的关系的理解1．公式E ＝U AB d及U AB ＝Ed 的适用条件都是匀强电场．2．由E ＝U d可知，电场强度在数值上等于沿电场方向单位距离上降低的电势．式中d 不是两点间的距离，而是沿电场方向的距离．3．电场中电场强度的方向就是电势降低最快的方向．4．电场强度与电势都是用比值定义的物理量，它们都仅由电场本身性质决定，根据公式E ＝U AB d 不能得出电场强度和电势有直接关系，即电场强度大的点电势不一定高，电势高的点电场强度不一定大．5.在应用关系式U AB ＝Ed 时可简化为U ＝Ed ，即只把电势差大小、电场强度大小通过公式联系起来，电势差的正负、电场强度的方向可根据题意另作判断．五、电势差的三种求解方法(1)应用定义式U AB ＝φA －φB 来求解．(2)应用关系式U AB ＝W AB q来求解．(3)应用关系式U AB ＝Ed (匀强电场)来求解．一、单选题1．如图是静电除尘原理图，M 、N 是直流高压电源的两极，设法使电场中的尘埃带上负电，在电场力的作用下向集尘极迁移并沉积，以达到除尘目的。

图示位置的a 、b 、c 三点在同一直线上，且ab =bc 。

下列说法正确的是（）A ．M 是直流高压电源的正极B ．a 点的电势高于c 点的电势C ．a 点的电场强度大于c 点的电场强度D ．c 、b 间的电势差cb U 等于b 、a 间的电势差baU 【答案】C【解析】A ．因到达集尘极的尘埃带负电荷，那么电场强度的方向向左，因此电场线方向向左，则知M 是直流高压电源的负极，故A 错误；B ．由于电场强度的方向向左，根据沿着电场线方向电势是降低的，因此电场中a 点的电势低于c 点的电势，故B 错误；C ．电场方向由集尘极指向放电极，电场线的分布由集尘极会聚于放电极，结合电场线的疏密来体现电场的强弱，那么电场中c 点的场强小于a 点的场强，故C 正确；D ．假设电场是匀强电场，由于|ab |=|bc |，那么b 、a 间的电势差U 等于c 、b 间的电势差U ，但由于电场是非匀强电场，且有a b cE E E >>即沿着ca 方向，电场强度越来越大，由电势差与电场强度的关系式有ba cb U E ab U E bc=>=可知电场中c 、b 间的电势差U 小于b 、a 间的电势差U ，故D 错误。

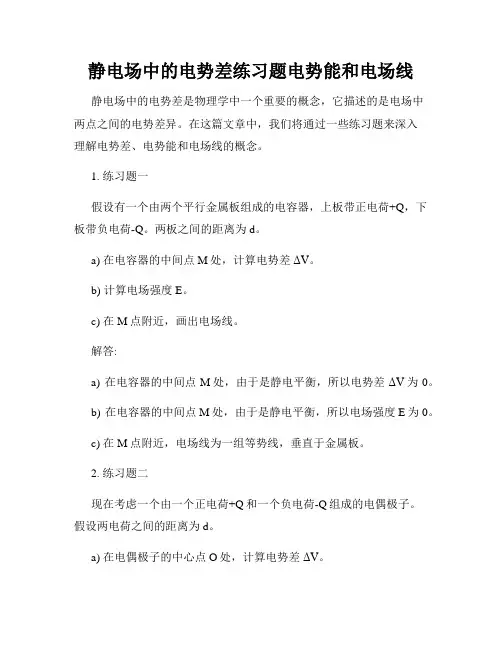

静电场中的电势差练习题电势能和电场线静电场中的电势差是物理学中一个重要的概念，它描述的是电场中两点之间的电势差异。

在这篇文章中，我们将通过一些练习题来深入理解电势差、电势能和电场线的概念。

1. 练习题一假设有一个由两个平行金属板组成的电容器，上板带正电荷+Q，下板带负电荷-Q。

两板之间的距离为d。

a) 在电容器的中间点M处，计算电势差ΔV。

b) 计算电场强度E。

c) 在M点附近，画出电场线。

解答:a) 在电容器的中间点M处，由于是静电平衡，所以电势差ΔV为0。

b) 在电容器的中间点M处，由于是静电平衡，所以电场强度E为0。

c) 在M点附近，电场线为一组等势线，垂直于金属板。

2. 练习题二现在考虑一个由一个正电荷+Q和一个负电荷-Q组成的电偶极子。

假设两电荷之间的距离为d。

a) 在电偶极子的中心点O处，计算电势差ΔV。

b) 计算电场强度E。

c) 在O点附近，画出电场线。

解答:a) 在电偶极子的中心点O处，根据电势差的公式ΔV = k * Q * (1/d - 1/d)，其中k为电场常数，Q为电荷量，d为距离。

由于1/d - 1/d = 0，所以电势差ΔV为0.b) 在电偶极子的中心点O处，电场强度E由公式E = k * Q / d²计算得到。

c) 在O点附近，电场线为由正电荷指向负电荷的弯曲线。

电场线的密度表示电场强度的大小。

通过这两个练习题，我们对静电场中的电势差、电势能和电场线有了更深入的理解。

通过计算和图示的方式，我们可以直观地了解电场中的物理现象。

深入研究电场的性质和行为，最终有助于我们理解和应用电学原理。

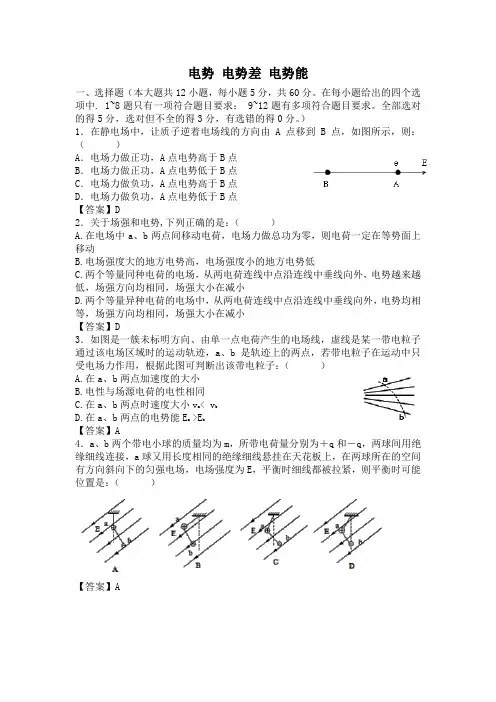

电势电势差电势能一、选择题（本大题共12小题，每小题5分，共60分。

在每小题给出的四个选项中. 1~8题只有一项符合题目要求； 9~12题有多项符合题目要求。

全部选对的得5分，选对但不全的得3分，有选错的得0分。

）1．在静电场中，让质子逆着电场线的方向由A点移到B点，如图所示，则：（）A．电场力做正功，A点电势高于B点B．电场力做正功，A点电势低于B点C．电场力做负功，A点电势高于B点D．电场力做负功，A点电势低于B点【答案】D2．关于场强和电势,下列正确的是：（）A.在电场中a、b两点间移动电荷，电场力做总功为零，则电荷一定在等势面上移动B.电场强度大的地方电势高，电场强度小的地方电势低C.两个等量同种电荷的电场，从两电荷连线中点沿连线中垂线向外，电势越来越低，场强方向均相同，场强大小在减小D.两个等量异种电荷的电场中，从两电荷连线中点沿连线中垂线向外，电势均相等，场强方向均相同，场强大小在减小【答案】D3．如图是一簇未标明方向、由单一点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点，若带电粒子在运动中只受电场力作用，根据此图可判断出该带电粒子：（）A.在a、b两点加速度的大小B.电性与场源电荷的电性相同C.在a、b两点时速度大小va < vbD.在a、b两点的电势能Ea >Eb【答案】A4．a、b两个带电小球的质量均为m，所带电荷量分别为＋q和－q，两球间用绝缘细线连接，a球又用长度相同的绝缘细线悬挂在天花板上，在两球所在的空间有方向斜向下的匀强电场，电场强度为E，平衡时细线都被拉紧，则平衡时可能位置是：（）【答案】A5．某静电场的电场线分布如图所示，图中P 、Q 两点的电场强度大小分别为E P 和E Q ，电势分别为φP 和 φQ ，则：（ ）A. E P >E Q ，φP >φQB. E P >E Q ，φP <φQC. E P <E Q ，φP >φQD. E P <E Q ，φP <φQ 【答案】A6．如图所示，在匀强电场中有a 、b 、c 、d 四点，它们处于同一圆周上，且ac 、bd 分别是圆的直径，已知abc 三点的电势分别为ϕa =9V ，ϕb =15V ，ϕc =18V ，则d 点的电势为：（ ）A ．4VB ．8VC ．12VD ．16V 【答案】C7．如图所示， 虚线表示某电场的等势面， 一带电粒子仅在电场力作用下由A 点运动到B 点的径迹如图中实线所示。

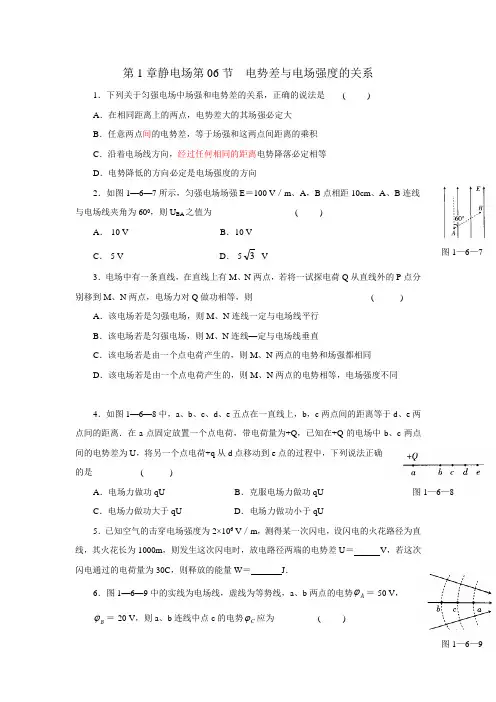

第1章静电场第06节 电势差与电场强度的关系1．下列关于匀强电场中场强和电势差的关系，正确的说法是 ( )A ．在相同距离上的两点，电势差大的其场强必定大B ．任意两点间的电势差，等于场强和这两点间距离的乘积C ．沿着电场线方向，经过任何相同的距离电势降落必定相等D ．电势降低的方向必定是电场强度的方向2．如图1—6—7所示，匀强电场场强E ＝100 V ／m 、A ，B 点相距10cm 、A 、B 连线与电场线夹角为600，则U BA 之值为 ( )A ．-10 VB ．10 VC ．-5 VD ．-53 V3．电场中有一条直线，在直线上有M 、N 两点，若将一试探电荷Q 从直线外的P 点分别移到M 、N 两点，电场力对Q 做功相等，则 ( )A ．该电场若是匀强电场，则M 、N 连线一定与电场线平行B ．该电场若是匀强电场，则M 、N 连线—定与电场线垂直C ．该电场若是由一个点电荷产生的，则M 、N 两点的电势和场强都相同D ．该电场若是由一个点电荷产生的，则M 、N 两点的电势相等，电场强度不同4．如图1—6—8中，a 、b 、c 、d 、e 五点在一直线上，b ，c 两点间的距离等于d 、e 两点间的距离．在a 点固定放置一个点电荷，带电荷量为+Q ，已知在+Q 的电场中b 、c 两点间的电势差为U ，将另一个点电荷+q 从d 点移动到e 点的过程中，下列说法正确的是 ( )A ．电场力做功qUB ．克服电场力做功qUC ．电场力做功大于qUD ．电场力做功小于qU5．已知空气的击穿电场强度为2×106 V ／m ，测得某一次闪电，设闪电的火花路径为直线，其火花长为1000m ，则发生这次闪电时，放电路径两端的电势差U ＝ V ，若这次闪电通过的电荷量为30C ，则释放的能量W ＝ J ．6．图1—6—9中的实线为电场线，虚线为等势线，a 、b 两点的电势A ϕ＝-50 V ， B ϕ＝-20 V ，则a 、b 连线中点c 的电势C ϕ应为 ()图1—6—7图1—6—8 图1—6—9A ．C ϕ＝-35 VB ．C ϕ>-35 VC ．C ϕ<-35 VD ．条件不足，无法判断C ϕ的高低7．如图1—6—10所示，在电场强度E ＝2000 V ／m 的匀强电场中，有三点A 、M和B ，AM ＝4 cm ，MB ＝3 cm ，AB ＝5 cm ，且AM 边平行于电场线，把一电荷量q ＝2×10-9C 的正电荷从B 移到M 点，再从M 点移到A 点，电场力做功为 ( )A ．0.6×10-6JB ．0.12×10-6JC ．-0.16×10-6JD ．-0.12×10-6J8．在水深超过200 m 的深海,光线极少，能见度极低，有一种电鳗具有特殊的适应性，能通过自身发出生物电来获取食物并威胁敌害、保护自己．该电鳗的头尾相当于两个电极，它在海水中产生的电场强度达到104N ／C 时可击昏敌害，身长为50 cm 的电鳗，在放电时产生的瞬时电压大约可达 V ．9．为使带负电的点电荷q 在一匀强电场中沿直线匀速地由A 运动到B ，必须对该电荷施加一个恒力F ，如图1—6—11所示．若AB ＝0.4 m ，α＝370，q ＝-3×10-7C ，F ＝1.5×10-4N ，A 点电势A ϕ＝100 V(不计重力，sin 370=0.6，cos370＝0.8)(1) 在图中用实线画出电场线，用虚线画出通过A 、B 两点的等势线，并标明它们的电势值．(2) 求q 在由A 到B 的过程中电势能的变化量是多少？10．如图1—6—12所示，平行金属带电极板A 、B 间可看成匀强电场，场强E ＝1.2×102V／m ，极板间距离d ＝5 cm ，电场中C 和D 分别到A 、B 两板距离均为0.5 cm ，B 板接地，求：(1)C 和D 两点的电势、两点间电势差各为多少?(2)将点电荷q=2×10-2C 从C 匀速移到D 时外力做功多少?图1—6—10图1—6—12 图1—6—11[综合评价]1．关于静电场的电场线和等势面，以下说法正确的是( )A ．等势面上各点的场强大小相等B ．导体周围的电场线一定与导体表面垂直C ．在同一条电场线上的两点，电势必定不等D ．在同一条电场线上的两点，所在位置的场强必定不相等2．对公式U ＝Ed 的理解，下列说法正确的是( )A ．在相同的距离上的两点，电势差大的其场强也必定大B ．此公式适用于所有的电场中的问题C ．公式中的d 是通过两点的等势面间的垂直距离D ．匀强电场中，沿着电场线的方向，任何相等距离上的电势降落必定相等3．如图1—6—13所示，a 、b 、c 是匀强电场中的三个点，a 、b 、c 三点在同一平面上，三点电势分别是10V 、2V 和6V ，下列各图中电场强度的方向表示正确的是( )．4．如图1—6—15所示，为一空腔球形导体(不带电)，现将一个带正电的小金属球A 放入空腔中，当静电平衡时，图中a 、b 、c 三点的场强E 和电势φ的关系是 ( )A ．E a > E b > E c ， φa > φb > φcB ．E a = E b > E c ， φa = φb > φcC ．E a = E b = E c ， φa = φb = φcD ．E a > E c > E b ， φa > φb > φc5．如图1—6—16所示，两块相对的平行金属板M 、N 与电池相连，N 板接地，在距两板等远的一点P 固定一个带正电的点电荷，如果将M 板向上平移一小段距离，则( )．A ．点电荷所受的电场力减小B ．点电荷所受的电场力增大C ．点电荷的电势能减小D ．点电荷的电势能保持不变6．如图l —6—14所示的匀强电场中，M 、N 两点距离为2 cm，两点间的电势差图1—6—13图1—6—15图1—6—16 图1—6—14为5 V ，MN 连线与场强方向成600角，则此电场的电场强度大小为 ．7．如图1—6—17所示，匀强电场中有一组等势面，若A 、B 、C 、D 相邻两点间的距离是2cm ，则该电场的场强是 V ／m ，到A 点距离为1.5cm 的P 点电势为 V ．8．如图1—6—18所示，在范围很大的水平向右的匀强电场中，一个电荷量为-q 的油滴，从A 点以速度v 竖直向上射入电场．已知油滴质量为m ，重力加速度为g ，当油滴到达运动轨迹的最高点时，测得它的速度大小恰为v ／2．问：(1) 电场强度E 为多大?(2) A 点至最高点的电势差为多少?9．一个匀强电场的场强为1.0×104V ／m ，在平行于电场的平面上画半径为10cm 的圆，圆周上取三点A 、B 、C (如图1—6—19)．试问：(1) A 、B 间的电势差为多大?(2) B 点电势取作零时，C 点的电势为多大?(3) 将一个电子从B 点沿圆弧移到C 点处时电场力做多少功? 这个功是正功还是负功?10．要使一质量为m ，电荷量为+Q 的小球被沿水平直线加速，需要外加一匀强电场，如图1—6—20已知平行板间距为d ，与水平夹角为θ，要使此小球从A 板左端沿直线从静止沿水平方向被加速，恰从B 板的右端射出，求两金属板所加电压U 是多少?小球被加速后的速度是多大?图1—6—17 图1—6—18图1—6—19 图1—6—2011．如图l —6—2l 所示，P 、Q 两金属板间的电势差为50 V ，板间存在匀强电场，方向水平向左，板间的距离d ＝10 cm ，其中Q 板接地，两板间的A 点距P 板4cm ，求：(1)P 板以及A 点的电势．(2)保持两板间的电势差不变，而将Q 板向左平移5 cm ，则A 点的电势将变为多少?(设大地电势为零)第六节 电势差与电场强度的关系答案：1.C 2.C 3.BD 4.D 5.2×109 6×1010 6.B 7.C 8.5000 9.(1) 图略 E= 5×102V/m U AB = -60V (2)4.8×105-J 10.(1) -5.4V -0.6V -4.8V (2)9.6×102-J综合评价答案：1.BC 2.CD 3.D 4.D 5.AC 6. 500V 7.100/3 -2.58.(1)E=mg/2q (2)U=mv 2/8qA 点电势低于最高点B 9.(1)1.0×103V (2) -6×102V (3) -6×102ev 10.mgd/qcos θ θc o s 2gd 11.(1) -50V -30V (2) -10V图1—6—21。

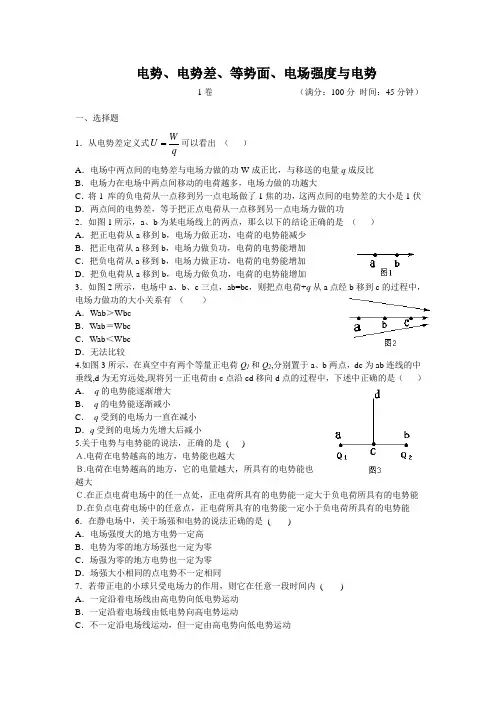

电势、电势差、等势面、电场强度与电势1卷 （满分：100分 时间：45分钟）一、选择题1．从电势差定义式q W U 可以看出 （ ） A ．电场中两点间的电势差与电场力做的功W 成正比，与移送的电量q 成反比B ．电场力在电场中两点间移动的电荷越多，电场力做的功越大C ．将1 库的负电荷从一点移到另一点电场做了1焦的功，这两点间的电势差的大小是1伏D ．两点间的电势差，等于把正点电荷从一点移到另一点电场力做的功2．如图1所示，a 、b 为某电场线上的两点，那么以下的结论正确的是 （ ）A ．把正电荷从a 移到b ，电场力做正功，电荷的电势能减少B ．把正电荷从a 移到b ，电场力做负功，电荷的电势能增加C ．把负电荷从a 移到b ，电场力做正功，电荷的电势能增加D ．把负电荷从a 移到b ，电场力做负功，电荷的电势能增加3．如图2所示，电场中a 、b 、c 三点，ab=bc ，则把点电荷+q 从a 点经b 移到c 的过程中，电场力做功的大小关系有 （ ）A ．Wab ＞WbcB ．Wab ＝WbcC ．Wab ＜WbcD ．无法比较4.如图3所示，在真空中有两个等量正电荷Q 1和Q 2,分别置于a 、b 两点，dc 为ab 连线的中垂线,d 为无穷远处,现将另一正电荷由c 点沿cd 移向d 点的过程中，下述中正确的是（ ）A ． q 的电势能逐渐增大B ． q 的电势能逐渐减小C ． q 受到的电场力一直在减小D ．q 受到的电场力先增大后减小5.关于电势与电势能的说法，正确的是 ( )Ａ.电荷在电势越高的地方，电势能也越大Ｂ.电荷在电势越高的地方，它的电量越大，所具有的电势能也越大Ｃ.在正点电荷电场中的任一点处，正电荷所具有的电势能一定大于负电荷所具有的电势能 Ｄ.在负点电荷电场中的任意点，正电荷所具有的电势能一定小于负电荷所具有的电势能6．在静电场中，关于场强和电势的说法正确的是 ( )A ．电场强度大的地方电势一定高B ．电势为零的地方场强也一定为零C ．场强为零的地方电势也一定为零D ．场强大小相同的点电势不一定相同7．若带正电的小球只受电场力的作用，则它在任意一段时间内 ( )A ．一定沿着电场线由高电势向低电势运动B ．一定沿着电场线由低电势向高电势运动C ．不一定沿电场线运动，但一定由高电势向低电势运动D ．不一定沿电场线运动，也不一定由高电势向低电势运动8．一个电荷只在电场力作用下从电场中的A 点移到B 点时，电场力做了5×10－6J 的功，那么 ( )A ．电荷在B 处时将具有5×10－6J 的电势能B ．电荷在B 处将具有5×10－6J 的动能C ．电荷的电势能减少了5×10－6JD ．电荷的动能增加了5×10－6J9．一个点电荷，从静电场中的a 点移到b 点，其电势能的变化为零，则 ( )A ．a 、b 两点场强一定相等B ．该点电荷一定沿等势面移动C ．作用于该点的电场力与其移动方向总是垂直的D ．a 、b 两点的电势一定相等10.对公式d U E ab =的理解，下列说法正确的是 ( ) Ａ.此公式适用于计算任何电场中a 、b 两点间的电势差 Ｂ.a 点和b 点距离越大，则这两点的电势差越大Ｃ.公式中ｄ是指ａ点和ｂ点之间的距离Ｄ.公式中的ｄ是ａ、ｂ两个等势面间的垂直距离二、填空题11．如图5所示，在场强为E 的匀强电场中有相距为L 的A 、B 两点，连线AB 与电场线的夹角为θ，将一电量为q 的正电荷从A 点移到B 点．若沿直线AB 移动该电荷，电场力做的功W 1＝________；若沿路经ACB 移动该电荷，电场力做的功W 2＝________；若沿曲线ADB 移动该电荷，电场力做的功W 3＝________．由此可知，电荷在电场中移动时，电场力做功的特点是________．12.将带电量为6×10-6 Ｃ的负电荷从电场中A 点移到B 点，克服电场力做了3×10－５Ｊ的功，再将电荷从B 点移到C 点，电场力做了1.2×10－5 Ｊ的功，则A 、C 间的电势差为Ｖ，电荷从A 点移到B 点再从B 点移到C 点的过程中，电势能变化了 Ｊ.13.如图5所示，A 、B 、C 、D 是匀强电场中一正方形的四个顶点．已知A 、B 、C 三点的电势分别为V V V C B A 3,3,15-===ϕϕϕ由此可得D 点的电势=D ϕ V三、计算题14.如果把q ＝1.0×10－8Ｃ的正电荷，从无穷远移至电场中的A 点，需要克服电场力做功4102.1-⨯=W Ｊ，那么：(1)q 在A 点的电势能和A 点的电势各是多少?(2)q 未移入电场前A 点的电势是多少?15．如图6，两平行金属板A、B间为一匀强电场，A、B相距6cm，C、D为电场中的两点，且CD＝4cm，CD连线和场强方向成60°角．已知电子从D点移到C点电场力做3.2×10－17J 的功，求：（1）匀强电场的场强；（2）A、B两点间的电势差；（3）若A板接地，D点电势为多少？2卷（满分：60分时间：30分钟）一、选择题1.如图7所示，一带电液滴在重力和匀强电场对它的作用力作用下，从静止开始由b沿直线运动到d，且bd与竖直方向所夹的锐角为45°，则下列结论正确的是（）A．此液滴带负电B．液滴做匀加速直线运动C．合外力对液滴做的总功等于零D．液滴的电势能减少2．下述说法正确的是( )A．在同一等势面上移动电荷，电场力不作功B．等势面上各点场强大小一定相等C．电场中电势高处，电荷的电势能就大D．电场强度大处，电荷的电势能就大3.图8中实线条是一个电场中的电场线，虚线是一个负试验电荷在这个电场中运动的轨迹。

高中物理《电势差、电场强度、电势、电势能》典型题练习(含答案)B．___越大，电势差越小C．电势差越大，___越小D．电势差与场强无关正确答案：C解析：在匀强电场中，根据公式E=U/d可知，电场强度E 与电势差U成反比关系，即电势差越大，场强越小；电势差越小，___越大。

因此选项C正确。

2、（电场强度和电势能的关系）在电场中，一个电子从A点移动到B点，电子所具有的电势能减少Δε，电子所受的电场力F做功W，电子从A点到B点的距离为d，则下列说法正确的是（）A．Δε=F/dB．Δε=F×dC．Δε=W/dD．Δε=W×d正确答案：C解析：根据电势能的定义，Δε = εB - εA，根据电场力做功的公式，W = Fd，因此Δε = W/d。

因此选项C正确。

B。

沿着电场线方向，同一距离上的电势降落是相等的。

电势降低的方向与场强方向相同。

同一距离上电势差大的地方场强也大。

2、在非匀强电场中，场强与电势差的关系可以用U=Ed 或E=U/d来定性分析。

如图1所示，实线表示电场线，虚线表示等势线，点a、b的电势分别为φa=-50V和φb=-20V，则a、b连线的中点c的电势φ应该是（B）。

A。

φc=-35VB。

φc>-35VC。

φc<-35VD。

无法判断φc的高低3、在平行的带电金属板A、B之间，存在匀强电场。

如图2所示，两板间距离为5cm，两板间的电压为60V。

问题如下：1）两板间的场强是多少？2）电场中有P、Q两点，P点距离A板0.5cm，Q点距离B板0.5cm，求P、Q两点之间的电势差是多少？3）如果B板接地，P、Q两点的电势是多少？解答：1）根据E=V/d，场强E=60V/0.05m=1200V/m。

2）根据U=Ed，P点的电势为φp=-60V，Q点的电势为φq=0V，所以P、Q两点之间的电势差为φp-φq=-60V。

3）如果B板接地，它的电势为零。

由于P、Q两点在同一电势面上，因此它们的电势相等。

电势差和电场强度的关系同步练习题（6月11日）一、探究场强与电势差的关系在匀强电场中，沿着________的方向，任意两点之间的电势差等于________与这两点间______的乘积，即U ＝________.二、电场线与等势面的关系 一、探究场强与电势差的关系[问题情境] 如图1，匀强电场的电场强度为E ，电荷q 从A 点移到B 点电场力做的功为W AB ，A 、B 两点间的电势差为U AB1．电场力的功W AB 与电势差U AB 之间的关系是怎样的？2．电荷在电场中受到的力是多大？该力是恒力还是变力？ 3．试从电荷q 所受电场力的角度来计算W AB 等于什么？4．根据上面W AB 的两种表示方式，你能得到电场强度与电势差之间存在怎样的关系？ 5．如果这里的电场是非匀强电场，电场力的功还能用W ＝F·s 来求解吗？ 答案 1.W AB ＝qU AB 2．F ＝qE 是恒力 3．W AB ＝F·d＝qE·d 4．U AB ＝Ed5．在非匀强电场中F ＝qE 是变力，不能用W ＝F·s 来计算功的大小．区别 公式 物理含义引入过程 适用范围E ＝F q是电场强度大小的定义式F ∝q ，E 与F 、q 无关，用来描述某点电场的力的性质 适用于一切电场E ＝k 2Q r是真空中点电荷场强决定式 由E ＝Fq 和库仑定律导出在真空中，场源电荷Q 是点电荷E ＝U d是匀强电场的场强决定式由F ＝qE 和W ＝qU 导出匀强电场一、单选题1．下列说法正确的是 （ ）A ．由公式U = Ed 得，在电场中两点间电势差等于场强与两点间距离的乘积B ．由公式E = U/d 得，在匀强电场中沿电场线方向上两点间距离越大，电场强度就越小C ．在匀强电场中，任两点间电势差等于场强和这两点间距离的乘积D ．公式U = Ed 只适用匀强电场2、如图，a 、b 、c 是一条电场线上的三个点，电场线的方向由a 到c , a 、b 间的距离等于b 、c 间的距离。

电势能-电势差-电势习题带答案(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1、如图所示，在场强为E的匀强电场中有相距为的A、B两点，连线AB与电场线的夹角为θ，将一电量为q的正电荷从A点移到B点.若沿直线AB移动该电荷，电场力做的功W1=______；若沿路径ACB移动该电荷，电场力做的功W2=______；若沿曲线ADB移动该电荷，电场力做的功W3=______.由此可知，电荷在电场中移动时，电场力做功的特点是:______.2、在某电场中，把×10－8C的电荷由A点移到B点，电场力做功×10－3J．则A．A、B两点间的电势差是×10 5VB．A、B两点间的电势差是×10－10VC．若在A、B两点间移动×10－8C的电荷，电场力将做功×10－3JD．若在A、B两点间移动×10－8C的电荷，电场力将做功×10－17J3、将一电量为×10－8C的负电荷在电场中从A点移动到B点，克服电场力做功为×10－6J，则AB 两点间电势差为______V。

4、一个初速不为零的、电量为+×10－8C为的带电粒子，在电场中只受电场力作用。

从A点运动到B点的过程中，克服电场力做了×10－5J的功。

则A 、B两点的电势差U AB为____________，在此过程中，电荷的动能____________（填“增加”或“减少”）了____________eV 。

5、一个正电荷从无穷远处（电势为0）移入电场中的M 点，电场力做功×10-9焦耳，若将另一个等量的负电荷从无穷远处移入同一电场中的N点，必须克服电场力做功×10-9焦耳，则M、N两点的电势大小的关系是：( )A. N＜M＜0B. 0＜M＜NC. M＜N＜0D. 0＜N＜M6、关于电场力的功及电势能变化，下列说法正确的是( )A．电场中某点电势的大小等于电场力将单位正电荷从该点移到零电势点电场力所做的功B．电场中某点的电势大小等于单位正电荷在该点所具有的电势能C．在电场中无论移动正电荷还是负电荷，只要电场力做正功，电荷电势能都要减少D．正电荷沿电场线方向移动，电势能减少；负电荷沿电场线方向移动，电势能增加7、在电场中，A、B两点的电势差U AB＞0，那么将一负电荷从A移到B的过程中A．电场力做正功，电势能增加B．电场力做负功，电势能增加C．电场力做正功，电势能减少 D．电场力做负功，电势能减少8、如图所示，a、b、c是一条电场线上的三个点， a、b间的距离等于b、c间的距离。

u公式E=,U 二Ed 的理解1. （多选）下列对于公式E=的理解，其中正确的是（AC ）A. 它仅适用于匀强电场B. 在匀强电场中，电场强度的数值等于每单位距离上降低的电势C. 电场强度的另一单位 V/m,适用于任何电场D. 只要测出两点的电势差和两点的间距，就可求出电场强度u解析：公式E='仅适用于匀强电场，电场强度的数值等于沿着电场线方 向每单位距离上降低的电势；若不沿着电场线则说法错误，选项A 正 u 确,B 错误;根据公式E=,电场强度的单位为V/m,该单位适用于任何 电场，选项C 正确；在匀强电场中测出沿着电场线的两点间距及电势 差,才可求出电场强度，选项D 错误.2. 在同一匀强电场中，关于电势差和电场强度的关系，下列说法正确 的是（D ）A. 在相同距离的两点上，电势差大的其电场强度也必定大B. 任意两点间的电势差等于电场强度和这两点距离的乘积C. 电势减小的方向必定是电场强度的方向第6节 电势差与电场强度的关系夯实双基•提升素能 Q... ................................................ JD. 电场中的任意直线上相同距离的电势差必定相等解析：在同一匀强电场中，相同距离上无论电势差大小，其电场强度不变，选项A错误；关系式S=Ed中，由d的意义可知选项B错误；沿电场线方向电势减小最快的方向是电场强度方向，选项C错误；在匀强电场中，同一直线的相同距离上的电势差一定相等，选项D正确.U公式E=,U二Ed的应用3. （2017 •葫芦岛质检）（多选）如图所示，匀强电场中的A,B,C三点的连线构成边长为• a的等边三角形.把带电荷量为-e的电子从A移动到B,静电力做功W把带电荷量为e的正粒子从B移到C,静电力也做功W则下列说法中正确的是（CD ）A. A,B,C三点的电势关系为「A>「B>「CB. A,B,C三点的电势关系为「A>2「CC. 电场强度的方向一定与直线AC垂直2WD. 若电场强度与纸面平行，则电场强度大小等于1■W AB W解析：电子从A移到B,由U B二“可知,U AB=-二「A-工正粒子从B移到WC,则LB C^ = B- -c,可知佔-c,即A,C连线为一等势线，由电场线与等势面关系可知，电场强度方向与线AC垂直，选项A,B错误,C正确；由w 于,即■-:B> -A,可知，电场线沿AC垂线且指向右上方，由几何关<3 3 lf BC 2W系可知,B点到AC直线的距离为d= x . a=a,所以E=」=“■,故选项D正确.4. （2017 •德州质检）如图中A,B,C三点都在匀强电场中，已知AJBC, / ABC=60 ,BC=20 cm,把一个电荷量q=10-5 C的正电荷从A移到B,静电力做功为零，从B移到C,静电力做功为-1.73 x 10-3 J,则该匀强电场的电场强度是（D ）A. 865 V/m,垂直AC向左B. 865 V/m,垂直AC向右C. 1 000 V/m,垂直AB斜向上D. 1 000 V/m,垂直AB斜向下解析：电荷从A到B静电力做功为零，则电势差为零,A,B两点电势相等,AB为匀强电场中的一条等势线，电荷从B移到C,则有U B C=B- ：:cW uc - 173x 10^----- -5=「= 汁V=-173 V,贝S fc,由电场线与等势面关系可知，过C点的电场线垂直于AB,且指向右下方，由几何关系可知,C到AB的距离d=BC- sin 60 ° =0.2 x ■' m=0.173 m.U 173则匀强电场的电场强度大小E」=n V/m=1 000 V/m,故选项D正确.索能提升5. 如图所示，有竖直向下的匀强电场，A,B两等势面间距离为5 cm,电势差为25 V,在电场中P点固定放置电荷量为5X10-9 C的负点电荷，此时电场中有一点电场强度为零，此点在P点的（B ）A. 上方30 cmB. 下方30 cmC.上方25 cmD. 下方25 cmlf AB u 25解析：由E二」知，该匀强电场的电场强度大小为V/m=500V/m,因为P点放置了负电荷，使得电场中有一点的电场强度为零，说明点电荷在该点电场强度方向竖直向上，大小为500 V/m,根据负电荷q2的电场强度分布可知该点在P点正下方，由E=k_陋5 X 10'9得,r=卜"=50（】m=0.3 m=30 cm,选项B正确.6. （2017 •长沙模拟）（多选）如图所示，平面内有一菱形abed,0点为其两对角线的交点.空间存在一未知的静电场，方向与菱形所在平面平行,有一电子,若从a点运动至d点,电势能就会增加△ E,若从d点运动至c 点,电势能就会减少△ E,那么此空间存在的静电场可能是（AC ）A. 方向垂直于ac,并由b指向d的匀强电场B. 方向垂直于bd,并由c指向a的匀强电场C. 位于0点的正点电荷形成的电场D. 位于b点的负点电荷形成的电场解析：电子从a点运动至d点，电势能增加△ E,从d点运动至c点，电势能减少△ E,可断定a点和c点电势相等，若是匀强电场，则ac连线W ad ME 0E即为等势线，电场线与等势线垂直•由于U d=^a- %二q = Y二亡＞0,即d,可知「0＞冷,则电场线的方向是由b指向d.如果该电场是位于0点的正点电荷形成的电场,a,c在同一等势面上，电子从a移到d,电势能增加,从d移到c电势能减少，符合题意,选项A,C正确.7. (2017 •潍坊质检)平行的带电金属板A,B间是匀强电场，如图所示, 两板间距离是5 cm,两板间的电压是60 V.试问：百丨I+＜+ + + +---£ -(1)两板间的电场强度是多大？⑵电场中有R和P2两点,P1点离A板0.5 cm,P2点离B板也是0.5 cm,R 和F2两点间的电势差为多大？(3)若B板接地,F i和P2两点的电势各是多大？u解析：(1)根据公式E='代入数据得602E八"_ V/m=1 200 V/m.⑵F i F2沿静电力方向的距离为d i2=5 cm-(0.5+0.5)cm=4 cm.根据公式U=Ed有Ui2=Ed2=1 200 X4X 10-2 V=48 V.2(3)若B 板接地，贝y B=0,U PIB= 1- B=Ec PiB=1 200 X (4.5 X 10-) V=54 V, 得i=54 V.同理2=6 V.答案:(1)1 200 V/m (2)48 V (3)54 V 6 V(教师备用)【备用题组】1. (多选)如图,绝缘杆长L,两端分别带有等量异号电荷，电荷量值均为Q,处在电场强度为E的匀强电场中，杆与电场线夹角a =60° ,若使杆沿顺时针转过60° (以杆上某一点为圆心转动),则下述说法正确的是(BD )ZZLZ£A. 静电力不做功，两电荷电势能不变QRLB. 静电力做的总功为',两电荷的电势能减小QELC. 静电力做的总功为-「，两电荷的电势能增加D. 静电力做的总功大小跟转轴位置无关解析:+Q所受静电力水平向右，-Q所受静电力水平向左，当杆沿顺时针方向转过60°时，静电力对两个电荷都做正功，两电荷的电势能都QEL减小，静电力做的总功为W二QEL1-C0S a）+QEL（1-C0S a）二〒，且静电力做的总功大小与转轴的位置无关；选项B,D正确.2. （2016 •山师大附中检测）如图所示，圆O所在的平面内有匀强电场存在,电场方向与圆面平行.一个带正电荷的微粒（不计重力）从图中A 点出发，以相同的初动能在圆内向各个方向运动，图中AB是圆的一条直径，/ BAC=30 ,已知只有当该微粒从图中C点处离开圆面时，动能才能达到最大值，则平面内的电场线方向为（C ）A. 沿A- B方向B. 沿A-C方向C. 沿》C方向D. 沿B-C方向解析：由W=ql可知，微粒由A射入到从C离开圆面时，动能最大，说明A,C两点的电势差最大，则C点为圆上电势最低的点，过C的切线为电势最低的等势面，故电场方向沿C—C方向,选项C正确.3. （2016 •徐州检测）如图所示，地面上方有匀强电场，取场中一点O 为圆心在竖直面内作半径R=0.1 m的圆,圆平面与电场方向平行.在C 点固定电荷量Q=5K 10-4 C的正点电荷,将质量为m=9 g,电荷量q= 2x 10-10 C 的带电小球放在圆周上的a点时，它恰好静止.若让带电小球从a点缓慢移至圆周最高点b时，外力需做多少功？解析：设匀强电场与竖直方向间夹角为a ,小球在a点时受力如图所示,由于小球恰好静止，应有qEcos a =mg,qEsin a =F,F=^_,代入数值得a =45° .因为a,b都在点电荷Q的电场的等势线上，所以小球从a-b时库仑力F 做功为零. 设所加外力做的功为W k,由动能定理得W外-mgR+qERcos a -qERsin a =0Qq整理得W k=k [, 代入数据得W外=9X 10-3 J.3答案:9 X10" JQq。
