电势、电势差、等势面、电场强度与电势的关系测试题(附答案)

2020-2024全国高考真题物理汇编电势差与电场强度的关系一、单选题1．（2024江西高考真题）极板间一蜡烛火焰带有正离子、电子以及其他的带电粒子，两极板电压保持不变，当电极板距离减小时，电场强度如何变？电子受力方向？（ ）A ．电场强度增大，方向向左B ．电场强度增大，方向向右C ．电场强度减小，方向向左D ．电场强度减小，方向向右2．（2024北京高考真题）如图所示，两个等量异种点电荷分别位于M 、N 两点，P 、Q 是MN 连线上的两点，且MP QN =。

下列说法正确的是（ ）A ．P 点电场强度比Q 点电场强度大B ．P 点电势与Q 点电势相等C ．若两点电荷的电荷量均变为原来的2倍，P 点电场强度大小也变为原来的2倍D ．若两点电荷的电荷量均变为原来的2倍，P 、Q 两点间电势差不变二、多选题3．（2021海南高考真题）如图，在匀强电场中有一虚线圆，ab 和cd 是圆的两条直径，其中ab 与电场方向的夹角为60︒，0.2m ab =，cd 与电场方向平行，a 、b 两点的电势差20V ab U =。

则（ ）A ．电场强度的大小200V /m E =B ．b 点的电势比d 点的低5VC ．将电子从c 点移到d 点，电场力做正功D ．电子在a 点的电势能大于在c 点的电势能4．（2022重庆高考真题）如图为两点电荷Q 、Q '的电场等势面分布示意图，Q 、Q '位于x 轴上，相邻等势面的电势差为3V 。

若x 轴上的M 点和N 点位于0V 等势面上，P 为某等势面上一点，则（ ）A．N点的电场强度大小比M点的大B．Q为正电荷C．M点的电场方向沿x轴负方向D．P点与M点的电势差为12V三、填空题5．（2023福建高考真题）“场离子显微镜”的金属钨针尖处于球形真空玻璃泡的球心O，玻璃泡内壁有一层均匀导电膜：在钨针和导电膜间加上高电压后，玻璃泡上半部分的电场可视为位于O点处点电荷形成的电场，如图所示。

专题31 电势能、电势、电势差1．图中虚线所示为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0.一带正电的点电荷在静电力的作用下运动，经过a、b点时的动能分别为26 eV和5 eV.当这一点电荷运动到某一位置，其电势能变为－8 eV，它的动能应为：（）A．8 eV B．13 eVC．20 eV D．34 eV【答案】C【名师点睛】由题，相邻的等势面之间的电势差相等，电荷在相邻等势面间运动时电场力做功相等，电势能变化量相等，根据能量守恒定律确定出电荷在b等势面上的电势能，写出电时的动能值；本题关键要根据电场力做功荷的总能量，再由能量守恒求出其电势能变为8eV与电势差的关系确定电荷的总能量。

2．如图为某匀强电场的等势面分布图，每两个相邻等势面相距2cm，则该匀强电场的场强大小和方向分别为：（）A.E=100V/m，竖直向下B.E=100V/m，竖直向上C.E=100V/m，水平向左D.E=100V/m，水平向右【答案】C【解析】根据电场线总是与等势面垂直，而且由高电势指向低电势，可知，电场强度方向水平向左,两个相邻等势面相距2d cm =，电势差2U V =，则电场强度100/0.022U d E V m ===,故选项C 正确。

【名师点睛】电场线总是与等势面垂直，而且由高电势指向低电势．根据匀强电场场强与电势差的关系U=Ed 求出电场强度的大小；本题考查电场线与等势面的关系、场强与电势差的关系．公式U Ed =中，d 是沿电场线方向两点间的距离。

3．金属板和板前一正点电荷形成的电场线分布如图所示，A 、B 两点到正电荷的距离相等，C 点靠近正电荷，则： （ ）A ．A 、B 两点的电势相等 B ．C 点的电势比A 点的低 C ．A 、B 两点的电场强度相等D ．C 点的电场强度比B 点的大 【答案】D【名师点睛】题要掌握电场线的物理意义：电场线的疏密表示场强的大小，顺着电场线电势逐渐降低，难度不大，属于基础题4．（多选）如图所示，虚线为某电场的等势面，今有两个带电粒子（重力不计），以不同的速率，沿不同的方向，从A 点飞入电场后，沿不同的轨迹1和2运动，由轨迹可以断定： （ ）A ．两个粒子的电性一定不同B ．粒子1的动能和粒子2的电势能都是先减少后增大C ．经过B 、C 两点，两粒子的速度可能不等D ．两个粒子带电量一定不同 【答案】ABC5．有一个带电荷量q= -3×10-6 C 的点电荷，从某电场中的A 点移到B 点，电荷克服电场力做6×10-4 J 的功，从B 点移到C 点，电场力对电荷做9×10-4 J 的功，问： （1）AB 、BC 、CA 间电势差各为多少？（2）如以B 点电势为零，则A 点电势为多少？电荷在A 点的电势能为多少？ 【答案】（1）200V ；-300V ；100V （2）200V ；4610J --⨯【解析】电荷由A 移向B 克服电场力做功即电场力做负功，W AB = -9×10-4 J200V 300V 100V AC AB BC U U U =+=-=- 100V CA AC U U =-=（2）若0B ϕ=，由AB A B U ϕϕ=-得200V A AB U ϕ== 电荷在A 点的电势能64310200J 610J pA A E q ϕ--==-⨯⨯=-⨯【名师点睛】解决本题的关键掌握电场力做功与电势能的关系，注意在运用W qU =计算时，W 的正负、q 的正负、电势差的正负都要代入计算．1．P 、Q 是某电场中一条电场线上的两点，一点电荷仅在电场力作用下，沿电场线从P 点运动到Q 点，过此两点的速度大小分别为v P 和v Q ，其速度随位移变化的图象如图所示．P 、Q 两点电场强度分别为E P 和E Q ；该点电荷在这两点的电势能分别为ε P ＞ε Q ，则下列判断正确的是： （ ）A．E P＞E Q，ε P＜ε Q B．E P＞E Q，ε P＞ε QC．E P＜E Q，ε P＜ε Q D．E P＜E Q，ε P＞ε Q【答案】A2．如图所示，真空中M、N处放置两等量异号点电荷，a、b、c表示电场中的3条等势线，d 点和e点位于等势线a上，f点位于等势线c上，等势线b为中垂线，df平行于MN．已知一带正电的试探电荷从d点移动到f点时，该试探电荷的电势能增加，则以下判断正确的是：（）A．M点处放置的是正点电荷B．d点的电势高于f点的电势C．d点的场强与f点的场强完全相同D．将带正电的试探电荷沿直线由d点移动到e点，电场力先做正功、后做负功【答案】D【解析】因正电荷由d到f，电势能增加，则电场力做负功，电势升高，故f点电势高于d点电势，则M点为负电荷，N点为正电荷，故A B错误；d点与f点为关于两电荷的中垂线对称，则场强大小相等但方向不同，故C错误；将带正电的试探电荷沿直线由d点移动到点，电势能先减小再增大到原来值，故电场力先做正功、后做负功，故D正确。

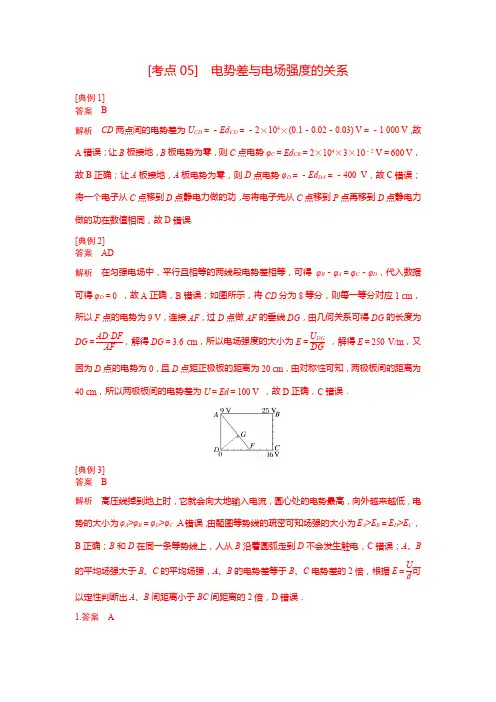

[考点05] 电势差与电场强度的关系[典例1] 答案 B解析 CD 两点间的电势差为U CD ＝－Ed CD ＝－2×104×(0.1－0.02－0.03) V ＝－1 000 V ，故A 错误；让B 板接地，B 板电势为零，则C 点电势φC ＝Ed CB ＝2×104×3×10－2 V ＝600 V ，故B 正确；让A 板接地，A 板电势为零，则D 点电势φD ＝－Ed DA ＝－400 V ，故C 错误；将一个电子从C 点移到D 点静电力做的功，与将电子先从C 点移到P 点再移到D 点静电力做的功在数值相同，故D 错误. [典例2]答案 AD解析 在匀强电场中，平行且相等的两线段电势差相等，可得φB －φA ＝φC －φD ，代入数据可得φD ＝0 ，故A 正确，B 错误；如图所示，将CD 分为8等分，则每一等分对应1 cm ，所以F 点的电势为9 V ，连接AF ，过D 点做AF 的垂线DG ，由几何关系可得DG 的长度为DG ＝AD ·DF AF ，解得DG ＝3.6 cm ，所以电场强度的大小为E ＝U DGDG ，解得E ＝250 V/m ，又因为D 点的电势为0，且D 点距正极板的距离为20 cm ，由对称性可知，两极板间的距离为40 cm ，所以两极板间的电势差为U ＝Ed ＝100 V ，故D 正确，C 错误．[典例3]答案 B解析 高压线掉到地上时，它就会向大地输入电流，圆心处的电势最高，向外越来越低，电势的大小为φA >φB ＝φD >φC ，A 错误；由题图等势线的疏密可知场强的大小为E A >E B ＝E D >E C ，B 正确；B 和D 在同一条等势线上，人从B 沿着圆弧走到D 不会发生触电，C 错误；A 、B 的平均场强大于B 、C 的平均场强，A 、B 的电势差等于B 、C 电势差的2倍，根据E ＝U d 可以定性判断出A 、B 间距离小于BC 间距离的2倍，D 错误． 1.答案 A解析 由题图可知匀强电场的方向是沿y 轴负方向的，沿着电场线的方向电势降低，所以P 点的电势高于O 点的电势，O 、P 两点的电势差U OP 为负值，根据电势差与场强的关系可得U OP ＝－Ed ＝－E ·R sin θ＝－10sin θ (V)，所以A 正确． 2.答案 C解析 由U ＝Ed 知，与A 点间电势差最大的点应是沿场强方向与A 点相距最远的点，d max ＝r ＋r cos θ，所以U max ＝Er (cos θ＋1)，C 项正确． 3.答案 BD解析 A 板接地，则其电势为零，因为A 、B 两板间的电势差U AB ＝600 V ，则B 板电势为－600 V ，由此知C 点电势为负值，A 、B 两板间场强E ＝U d ＝600 V12 cm ＝50 V /cm ＝5 000 V/m ，则φC ＝－Ed AC ＝－50 V/cm ×4 cm ＝－200 V ，A 错误，B 正确；电子在C 点具有的电势能为200 eV ，C 错误，D 正确． 4.答案 B解析 根据点电荷场强公式可知，E A ＞E B ＞E C ，又AB ＝BC ，由U ＝Ed 可以判断U AB ＞U BC ，所以φB ＜6 V ，故选B. 5.答案 D解析 由于带正电的粒子从直径ab 的a 点移到m 点，其电势能增加量为ΔE (ΔE >0)，根据W ＝q (φa －φm )可知，静电力做负功，且φa <φm ，若将该粒子从m 点移到b 点，其电势能减少量也为ΔE ，根据W ＝q (φm －φb )可知，静电力做正功，且φb <φm ，由于电势能变化量相同，则可知a 点与b 点电势相等，故直径ab 是一条等势线，且m 点电势高于a 、b 点电势，所以电场强度的方向垂直直径ab 指向nq 弧． 6.答案 D解析 利用等分法可确定匀强电场方向从C 指向A ，设AC 长度为L ，则E ＝2φL ，由几何知识得，C ′A 沿电场线方向的距离为d C ′A ＝L cos 30°＝32L ，由电势差与电场强度的关系U C ′A ＝φC ′－φA ＝Ed C ′A ＝2φL ·3L2，解得φC ′＝(1＋3)φ，故D 正确，A 、B 、C 错误．7.答案 D解析 把电荷q 从A 点移到B 点，静电力做的功为零，说明A 、B 两点在同一等势面上，由于该电场为匀强电场，等势面应为平面，故题图中直线AB 是一条等势线，场强方向应垂直于等势线，选项A 、B 错误.U BC ＝W BC q ＝－1.73×10－31×10－5V ＝－173 V ，B 点电势比C 点电势低173 V ，因电场线指向电势降低的方向，所以场强方向垂直于AB 斜向下，场强大小E ＝U CBBC sin 60°＝1730.2×32 V/m ≈1 000 V/m ，因此选项D 正确，C 错误.8.答案 C解析 从电场线疏密可以看出ab 段场强大于bc 段场强，由U ＝Ed 可以判断U ab ＞U bc ，即φa －φb >φb －φc ，所以φb ＜φa ＋φc 2＝35 V ，故C 正确．9.答案 D解析 匀强电场中，φB ＝－5 V ，φC ＝15 V ，则B 、C 连线的中点D 的电势为φD ＝φB ＋φC2＝－5＋152 V ＝5 V ，故φD ＝φA ，AD 为一条等势线，根据电场线与等势线垂直，沿着电场线方向电势降低，可知场强的方向垂直于AD 连线斜向下，A 、B 错；场强的大小E ＝U ABl AB cos 30°＝1032V/m ＝203 3 V/m ，C 错，D 对.10.答案 A解析 由U ＝Ed 得U ab ＝103×0.04 V ＝40 V ，A 正确；a 、c 在同一等势面上，所以U ac ＝0，B 错误；将电荷沿abdca 移动一周，位移为0，故电场力做功为0，C 错误；W ad ＝W ab ＝qU ab ＝－5×10－3×40 J ＝－0.2 J ，D 错误． 11.答案 A解析 在匀强电场中，沿某一方向电势均匀降落或升高，故OA 的中点C 的电势φC ＝3 V(如图所示)，因此B 、C 在同一等势面上．O 点到BC 的距离d ＝OC sin α，而sin α＝OB OB 2＋OC2＝12，所以d ＝12OC ＝1.5×10－2 m ．根据E ＝Ud 得，匀强电场的电场强度E＝U d ＝31.5×10－2V /m ＝200 V/m ，故选项A 正确．12.答案 C解析 沿着电场线的方向电势降低，由K 到A 为逆着电场线方向，因此电势升高，A 错误；A 和K 之间的电场为非匀强电场，B 错误；从A 到K 电势降低，若KA 之间为匀强电场，则A 点与KA 中点的电势差为U 1＝12U ，由题图可知，越靠近A 端电场线密度越大，即越靠近A 端电场强度越大，则A 点与KA 中点的电势差大于U2，C 正确；电子由K 运动到A 的过程中，静电力做正功，电势能减少了eU ，D 错误． 13.答案 C解析 带负电的尘埃向集尘极迁移，说明集尘极接直流高压电源的正极，a 是直流高压电源的负极，选项A 错误；从放电极到集尘极的电场，因P 点离放电极较近，P 点的电场线比M 点的电场线密，所以电场中P 点的场强大于M 点的场强，选项B 错误；由于集尘极带正电，电势高，而沿着电场线方向电势逐渐降低，所以电场中M 点的电势低于N 点的电势，选项C 正确；放电极与集尘极之间的电场是非匀强电场，故P 、M 间的电势差U PM 不等于M 、N 间的电势差U MN ，选项D 错误． 14.答案 A解析 因电场是匀强电场，D 是AB 的中点，故D 的电势φD ＝φA ＋φB2＝10 V ，所以W ＝q (φD－φC )＝8×10－6 J ；设E 的方向与AB 的夹角为α，则α≠0，否则等势面与AB 垂直，C 点电势就会高于B 点电势，由E ＝U AB d ＝φA －φB AB ·cos α＝8cos α，因0<α<π2，则cos α＜1，E ＞8 V/m ，故A 正确． 15.答案 D解析 依题意，有sin ∠A ＝BC AB＝0.8，解得∠A ＝53°，在AB 之间找到电势为10 V 的D 点，C 、D 位于同一等势面上，根据几何关系可知U DA U BA ＝10－126－1＝DABA ，在三角形ACD 中，根据余弦定理，有CD 2＝CA 2＋DA 2－2×CA ×DA cos 53°，解得CD ＝12 cm ，根据正弦定理，有sin ∠ACD DA ＝sin 53°CD ，解得∠ACD ＝37°，故AD ⊥CD ，则有AD ＝AC sin 37°＝9 cm ，根据匀强电场电势差与场强的关系式，有E ＝U DA AD＝10－19×10－2V/m ＝100 V/m.故选D.。

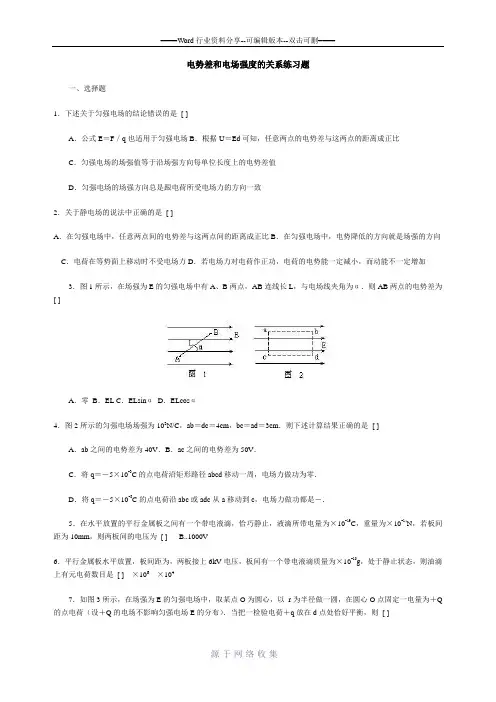

电势差和电场强度的关系练习题一、选择题1．下述关于匀强电场的结论错误的是[ ]A．公式E＝F／q也适用于匀强电场B．根据U＝Ed可知，任意两点的电势差与这两点的距离成正比C．匀强电场的场强值等于沿场强方向每单位长度上的电势差值D．匀强电场的场强方向总是跟电荷所受电场力的方向一致2．关于静电场的说法中正确的是[ ]A．在匀强电场中，任意两点间的电势差与这两点间的距离成正比B．在匀强电场中，电势降低的方向就是场强的方向C．电荷在等势面上移动时不受电场力D．若电场力对电荷作正功，电荷的电势能一定减小，而动能不一定增加3．图1所示，在场强为E的匀强电场中有A、B两点，AB连线长L，与电场线夹角为α．则AB两点的电势差为[ ]A．零B．EL C．ELsinαD．ELcosα4．图2所示的匀强电场场强为103N/C，ab＝dc＝4cm，bc＝ad＝3cm．则下述计算结果正确的是[ ] A．ab之间的电势差为40V．B．ac之间的电势差为50V．C．将q＝－5×10-3C的点电荷沿矩形路径abcd移动一周，电场力做功为零．D．将q＝－5×10-3C的点电荷沿abc或adc从a移动到c，电场力做功都是－．5．在水平放置的平行金属板之间有一个带电液滴，恰巧静止，液滴所带电量为×10-19C，重量为×10-14N，若板间距为10mm，则两板间的电压为[ ] B..1000V6．平行金属板水平放置，板间距为，两板接上6kV电压，板间有一个带电液滴质量为×10-10g，处于静止状态，则油滴上有元电荷数目是[ ]×106×1047．如图3所示，在场强为E的匀强电场中，取某点O为圆心，以r为半径做一圆，在圆心O点固定一电量为＋Q 的点电荷（设＋Q的电场不影响匀强电场E的分布）．当把一检验电荷＋q放在d点处恰好平衡，则[ ]A．匀强电场场强为kQ／r2，方向沿ab方向B．匀强电场场强为kQ／r2，方向沿cd方向C．当电荷＋q放在b点时，它受到的电场力大小为2EqD．将电荷＋q由b点沿圆周移动到a点，电场力不做功8．如图4，绝缘杆长L，两端分别带有等量异号电荷，电量值为Q，处在场强为E的匀强电场中，杆与电场线夹角α＝60°，若使杆沿顺时针转过60°（以杆上某一点为圆心转动），则下述正确的是[ ]A．电场力不作功，两电荷电势能不变B．电场力作的总功为QEL/2，两电荷的电势能减小C．电场力作的总功为－QEL/2，两电荷的电势能增加D．电场力做总功大小跟转轴位置无关．9．在匀强电场中，将一个带电量为q，质量为m的小球由静止释放，带电小球的轨迹为一直线，该直线与竖直方向夹角为θ，如图5所示，那么匀强电场的场强大小为[ ]A．最大值是mgtgθ／qB．最小值是mgsinθ／q C．唯一值是mgtgθ／qD．同一方向上，可有不同的值．二、填空题10．如图6所示的匀强电场E＝103N／C，矩形abcd的ab边与电场线平行，且ab＝3cm，bc＝2cm，将点电荷q＝5×10-8C沿矩形abcd移动一周，电场力做功_______，ab两点的电势差为_______，bc两点的电势差为______．11．如图7，A、B两点相距，θ＝60°，匀强电场场强E＝100V／m，则A、B间电势差U AB＝______V．12．如图8，两平行金属板间电场是匀强电场，场强大小为×104V／m，A、B两板相距1cm，C点与A相距，若B接地，则A、C间电势差U AC＝______V；将带电量为－×10-12C的点电荷置于C点，其电势能为_________J．13．一质量为m的带电小球，静止在两块带电平行金属板间的匀强电场中，此时两板间电压为300V；若将该电压降到60V，其它条件不变，则小球的加速度为_____m／s2．14．如图9所示的匀强电场中有a、b、c三点，ab与场强方向平行，bc与场强方向成60°角，ab＝4cm，bc＝10cm，将一个带电量为2×10-8C的电荷从a移到b时，电场力做功4×10-6J，则将此电荷从b移到c电场力做功_____J，ac间电势差为_____V．15．如图10所示的匀强电场的方向是竖直向下的，A、B是两等势面，已知两等势面的电势差为U、距离为d，现在P点放一负电荷q，将使该电场中有一点的场强变为零，这一点距P点的距离为___________．16．16．比较图11中A、B两点电场强度的大小和电势的高低．（1）E A______E B（2）E A______E B（3）E A______E BU A______U B U A______U B U A______U B（A、B各为两板中点）17．如图12所示的匀强电场中，若负电荷从A点移到B点，电场力做正功．那么电场线的方向是______；A、B 两点电势U A_______U B；负电荷在A、B两点具有的电势能εA______εB三、计算题18．如图13，两平行金属板A、B间为一匀强电场，A、B相距6cm，C、D为电场中的两点，且CD＝4cm，CD 连线和场强方向成60°角．已知电子从D点移到C点电场力做功为×10-17J，求：①匀强电场的场强；②A、B两点间的电势差；③若A板接地，D点电势为多少？19．如图14所示，竖直放置的两块足够长的平行金属板，相距，两板间的电压是2400V，在两板间的电场中用丝线悬挂着质量是5×10-3kg的带电小球，平衡后，丝线跟竖直方向成30°角，若将丝线剪断（1）说明小球在电场中作什么运动（2）计算小球带电量（3）设小球原来离带负电的板，问经过多少时间小球碰到金属板？电势差和电场强度的关系练习题答案一、选择题1．BD2．D3．D4．AC5．A6．D7．C8．BD9．B二、填空题10．0，30v，0 11．－5 12．40，－6×10－1113．8 14．5×10－6，450 16．＝、＞，＝、＝，＞、＝17．斜向下，低于，大于三、计算题18．104V/m，600V，－200V 19．（1）匀加速直线运动（2）×10－7C（3）。

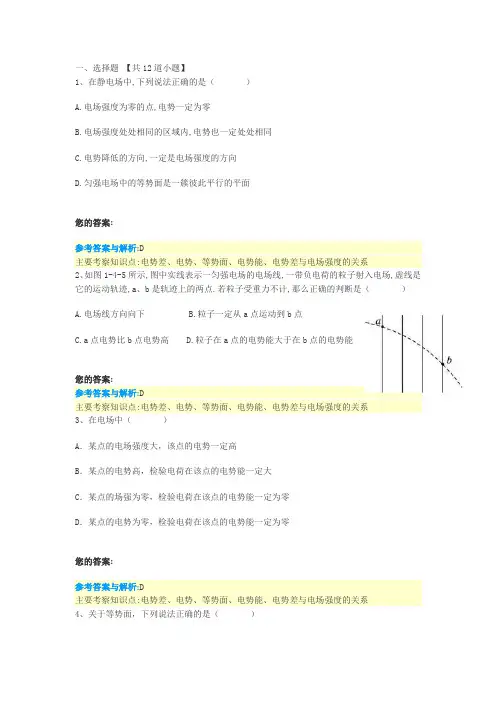

一、选择题【共12道小题】1、在静电场中,下列说法正确的是（）A.电场强度为零的点,电势一定为零B.电场强度处处相同的区域内,电势也一定处处相同C.电势降低的方向,一定是电场强度的方向D.匀强电场中的等势面是一簇彼此平行的平面您的答案:参考答案与解析:D主要考察知识点:电势差、电势、等势面、电势能、电势差与电场强度的关系2、如图1-4-5所示,图中实线表示一匀强电场的电场线,一带负电荷的粒子射入电场,虚线是它的运动轨迹,a、b是轨迹上的两点.若粒子受重力不计,那么正确的判断是（）A.电场线方向向下B.粒子一定从a点运动到b点C.a点电势比b点电势高D.粒子在a点的电势能大于在b点的电势能您的答案:参考答案与解析:D主要考察知识点:电势差、电势、等势面、电势能、电势差与电场强度的关系3、在电场中（）A．某点的电场强度大，该点的电势一定高B．某点的电势高，检验电荷在该点的电势能一定大C．某点的场强为零，检验电荷在该点的电势能一定为零D．某点的电势为零，检验电荷在该点的电势能一定为零您的答案:参考答案与解析:D主要考察知识点:电势差、电势、等势面、电势能、电势差与电场强度的关系4、关于等势面，下列说法正确的是（）A．电荷在等势面上移动时不受电场力作用，所以不做功B．等势面上各点的场强相等C．点电荷在真空中形成的电场的等势面是以点电荷为球心的一簇球面D．匀强电场中的等势面是相互平行的垂直电场线的一簇平面您的答案:参考答案与解析:CD主要考察知识点:电势差、电势、等势面、电势能、电势差与电场强度的关系5、如图1-4-13所示，在粗糙水平面上固定一点电荷Q，在M点无初速度释放一带有恒定电荷量的小物块，小物块在点电荷Q的电场中运动到N点静止.则从M点运动到N点的过程中（）图1-4-13A．小物块所受电场力逐渐减小B．小物块具有的电势能逐渐减少C．M点的电势一定高于N点的电势D．小物块电势能变化量的大小一定等于克服摩擦力做的功您的答案:参考答案与解析:ABD主要考察知识点:电势差、电势、等势面、电势能、电势差与电场强度的关系6、在场强大小为E的匀强电场中，一质量为m、带电荷量为q的物体以某一初速沿电场反方向做匀减速直线运动，其加速度大小为，物体运动s距离时速度变为零．则（）A.物体克服电场力做功qEs B.物体的电势能减少了0.8qEsC.物体的电势能增加了qEsD.物体的动能减少了0.8qEs您的答案:参考答案与解析:ACD主要考察知识点:电势差、电势、等势面、电势能、电势差与电场强度的关系7、在电场中（）A.某点的电场强度大，该点的电势一定高B.某点的电势高，检验电荷在该点的电势能一定大C.某点的场强为零，检验电荷在该点的电势能一定为零D.某点的电势为零，检验电荷在该点的电势能一定为零您的答案:参考答案与解析:解析：电势零点与电势能零点是一个点，因此D正确.电势虽然由电场本身决定，但与电场强度没有因果关系，A错.电势的高低由电场决定，而电势能的大小由电场与电荷共同决定，因此B错.场强为零的点电势和电势能都不一定为零.C错.答案：D主要考察知识点:电势差、电势、等势面、电势能、电势差与电场强度的关系8、关于场强与电势的关系，下列说法中正确的是 （）A.场强相等的各点，电势也一定相等B.电势为零的位置，场强也一定为零C.电势高的位置，场强一定大D.沿场强的反方向，电势逐渐升高您的答案:参考答案与解析:解析：电势的零点是人为规定的，与场强无关，A、B、C错.沿着电场线的方向是电势降低的方向，故D正确.答案：D主要考察知识点:电荷、库伦定律、电场、电场强度和匀强电场,电势差、电势、等势面、电势能、电势差与电场强度的关系9、如图所示，在点电荷+Q形成的电场中，已知a、b两点在同一等势面上，c、d两点在同一等势面上，甲、乙两个带电粒子的运动轨迹分别为acb和adb曲线，两个粒子经过a点时具有相同的动能，可由此判断（）A. 甲经过c点时与乙经过d点时具有相同的动能B. 甲、乙所带电荷的电性相反C. 若取无限远处电势为零，甲经过c点和乙经过d点时电势能相等D. 两粒子经过b点时具有相同的动能您的答案:参考答案与解析:解析：由甲、乙两个带电粒子运动的轨迹可判断出，甲受引力，乙受斥力，则甲带负电，乙带正电，故B项正确.虽然c、d位于同一个等势面上，但静电力对甲做正功，对乙做负功，即甲的动能增加，乙的动能减少，故动能不相同，则A项错；若取无限远处电势为零，甲由c移到无限远处克服静电力做功，电势能增加，最终为零，故甲在c处电势能为负值，乙由d移至无限远处，静电力做正功，电势能减少，最终为零，则乙在d处电势能为正值，故甲、乙电势能不相等，所以C错；由于在a时两粒子动能相等，由a到b，静电力不做功，故动能不变，所以D项正确.答案：BD主要考察知识点:电荷、库伦定律、电场、电场强度和匀强电场,电势差、电势、等势面、电势能、电势差与电场强度的关系10、如图中实线是一簇未标明方向的点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点，若带电粒子在运动中只受静电力作用，根据此图可作出正确判断的是（）A. 带电粒子所带电荷的符号B. 带电粒子在a、b两点的受力方向C. 带电粒子在a、b两点的速度何处较大D. 带电粒子在a、b两点的电势能何处较大您的答案:参考答案与解析:解析：由运动轨迹可以判断出，带电粒子运动过程中受到静电引力作用，在a、b两点的受力方向分别为沿过该点的电场线指向产生电场的源电荷.故B正确.若带电粒子由a运动到b，由于只受静电力作用，且静电力对粒子做负功，则带电粒子在b 处速度较小；若带电粒子由b运动到a，静电力对粒子做正功，则带电粒子在b处速度较小，故C正确.若粒子由a运动到b，由于静电力对粒子做负功，则粒子在b处电势能较大；若粒子由b运动到a，静电力对粒子做正功，则粒子在b处电势能较大，故D正确.在不知电场线方向的前提下，无法判断带电粒子所带电荷的符号.故A不正确.答案：BCD主要考察知识点:电荷、库伦定律、电场、电场强度和匀强电场11、如图所示，A、B两点各有一个等量正电荷，位置固定，O1O2为AB连线的垂直平分线，O 为垂足，且O1、O2离点O足够远.一个电子（重力不计）从O1一侧沿O1O2方向穿过O点再向O2运动的过程中（）A. 它的加速度先减小后增大B. 它的加速度先逐渐增大再减小，后又逐渐增大再减小C. 它在O点时电势能最小D. O点电势最低您的答案:参考答案与解析:解析：根据两等量正电荷电场线的分布特征可知，O点场强为零，此点周围电场线稀疏；沿直线O1O2离O点很远处（无限远）场强为零，所以由O1到O点场强应是先增大后减小到零，由O点到O2场强又是先增大后减小，除O点外，O1O2直线上各点场强指向远离O的方向.电子所受的电场力和加速度也按此规律变化，故A错，B对.电子带负电，所受静电力的方向与它所在处的电场强度方向相反，电子从O1到O静电力做正功，电势能减小，从O到O2静电力做负功，电势能增大，所以C正确.电子在O点的电势能最小，并非O点电势最低，故D错误.答案：BC主要考察知识点:电荷、库伦定律、电场、电场强度和匀强电场12、如图所示，某区域电场线左右对称分布，M、N为对称线上的两点.下列说法正确的是（）A. M点电势一定高于N点电势B. M点场强一定大于N点场强C. 正电荷在M点的电势能大于在N点的电势能D. 将电子从M点移动到N点，静电力做正功您的答案:参考答案与解析:解析：沿电场线方向，电势降低，所以M点电势一定高于N点电势，A正确；电场线的疏密程度表示电场的强弱，由题图可知，M点场强一定小于N点场强，B错；正电荷q在M点的电势能E pM=qφM，在N点的电势能E pN=qφN，由于φM＞φN，所以E pM＞E pN，C正确；电子在电场中受静电力的方向沿NM指向M，故从M移动到N，静电力做负功，D错误.答案：AC主要考察知识点:电荷、库伦定律、电场、电场强度和匀强电场,电势差、电势、等势面、电势能、电势差与电场强度的关系二、非选择题【共3道小题】1、A、B两带电小球,A固定不动,B的质量为m,在库仑力作用下,B由静止开始运动.已知初始时,A、B间的距离为d,B的加速度为a,经过一段时间后,B的加速度为,此时A、B间距应为多少?已知此时B的速度为v,则在此过程中电势能的减少量为多少?错题收藏参考答案与解析:解析：本题是以电荷间相互作用为背景的力学问题,考查学生对知识的灵活运用能力.当距离为d时,根据库仑定律和牛顿第二定律得:=ma ①当距离为x时,用同样方法列式=m(a) ②解①②两式得:x=2d.再根据能量的转化和守恒定律,系统机械能的增加应等于电势能的减少所以ΔE p=mv2.答案:x=2d ΔE p=mv2主要考察知识点:电势差、电势、等势面、电势能、电势差与电场强度的关系2、为什么电场中同一等势面或不同等势面都不能相交，也不能相切？错题收藏参考答案与解析:因为电场线总跟等势面垂直，如果等势面相交，则交点处的电场线方向就有两个，从而场强方向就不是唯一的，这是不可能的；如果等势面相切，则在相切处等势面的“密度”为无穷大，表明场强为无穷大，这也是不可能的．主要考察知识点:电势差、电势、等势面、电势能、电势差与电场强度的关系3、在场强为4×105 V/m的匀强电场中，一质子从A点移动到B点，如图1-4-10所示．已知AB间距离为20 cm，AB连线与电场线成30°夹角，求电场力做的功以及质子电势能的变化．图1-4-10错题收藏参考答案与解析:1.1×10-14 J 减少了1.1×10-14 J主要考察知识点:电势差、电势、等势面、电势能、电势差与电场强度的关系。

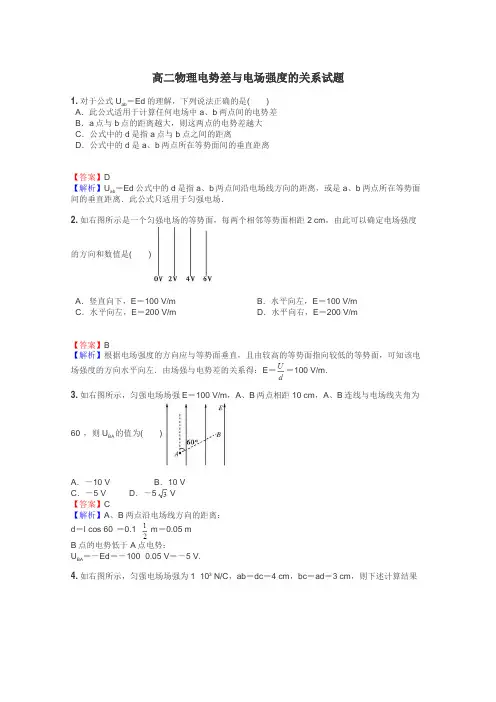

高二物理电势差与电场强度的关系试题＝Ed的理解，下列说法正确的是()1.对于公式UabA．此公式适用于计算任何电场中a、b两点间的电势差B．a点与b点的距离越大，则这两点的电势差越大C．公式中的d是指a点与b点之间的距离D．公式中的d是a、b两点所在等势面间的垂直距离【答案】D＝Ed公式中的d是指a、b两点间沿电场线方向的距离，或是a、b两点所在等势面【解析】Uab间的垂直距离．此公式只适用于匀强电场．2.如右图所示是一个匀强电场的等势面，每两个相邻等势面相距2 cm，由此可以确定电场强度的方向和数值是()A．竖直向下，E＝100 V/m B．水平向左，E＝100 V/mC．水平向左，E＝200 V/m D．水平向右，E＝200 V/m【答案】B【解析】根据电场强度的方向应与等势面垂直，且由较高的等势面指向较低的等势面，可知该电场强度的方向水平向左．由场强与电势差的关系得：E＝＝100 V/m.3.如右图所示，匀强电场场强E＝100 V/m，A、B两点相距10 cm，A、B连线与电场线夹角为60°，则U的值为()BAA．－10 V B．10 VC．－5 V D．－5 V【答案】C【解析】A、B两点沿电场线方向的距离：d＝l·cos 60°＝0.1× m＝0.05 mB点的电势低于A点电势：U＝－Ed＝－100×0.05 V＝－5 V.BA4.如右图所示，匀强电场场强为1×103 N/C，ab＝dc＝4 cm，bc＝ad＝3 cm，则下述计算结果正确的是()A．ab之间的电势差为4 000 VB．ac之间的电势差为50 VC．将q＝－5×10－3C的点电荷沿矩形路径abcda移动一周，电场力做功为零D．将q＝－5×10－3 C的点电荷沿abc或adc从a移动到c，电场力做功都是－0.25 J 【答案】C【解析】Uab ＝Udc＝E·dc＝40 V，Uac＝Uab＝40 V，A错，B错．将电荷移动一周，电势差为零，电场力做功为零，C对．Wac＝qU＝－5×10－3×40 J＝－0.2 J，D错．故选C.5.如图所示，在电场强度E＝2×103 V/m的匀强电场中有三点A、M和B，AM＝4 cm，MB＝3 cm，AB＝5 cm，且AM边平行于电场线，把一电荷量q＝2×10－9 C的正电荷从B移动到M点，再从M点移动到A点，电场力做功为()A．0.16×10－6 J B．0.12×10－6 JC．－0.16×10－6 J D．－0.12×10－6 J【答案】C【解析】B、M在同一等势面上，电荷由B到M电场力不做功．由M到A电场力做负功．W＝qU＝q·Ed＝2×10－9×2×103×4×10－2 J＝0.16×10－6 J.即电场力做功为：－0.16×10－6 J.6. (2010·全国卷Ⅱ)在雷雨云下沿竖直方向的电场强度约为104 V/m.已知一半径为1 mm的雨滴在此电场中不会下落，取重力加速度大小为10 m/s2，水的密度为103 kg/m3.这雨滴携带的电荷量的最小值约为()A．2×10－9 C B．4×10－9 CC．6×10－9 C D．8×10－9 C【答案】B【解析】本题考查物体的受力平衡条件，电场力的计算等知识点．雨滴受力平衡，则电场力和重力大小相等，有mg＝Eq，而m＝ρV＝ρ，联立两式，代入数据解得B选项对．7.如下图所示，实线为方向未知的三条电场线，虚线分别为等势线1、2、3，已知MN＝NQ，a、b两带电粒子从等势线2上的O点以相同的初速度飞出．仅在电场力作用下，两粒子的运动轨迹如下图所示，则()A．a一定带正电，b一定带负电B．a加速度减小，b加速度增大C．MN电势差|UMN |等于NQ两点电势差|UNQ|D．a粒子到达等势线3的动能变化量比b粒子到达等势线1的动能变化量小【答案】B【解析】本题考查电场线、等势线、电场力的功．由带电粒子在运动轨迹，结合曲线运动的特点可知带电粒子所受的电场力方向，但因为电场线的方向不确定，故不能判断带电粒子带电的性质，A错；由电场线的疏密可知，a加速度将减小，b加速度将增大，B正确；因为是非匀强电场，故MN电势差并不等于NQ两点电势差，C错；但因为等势线1与2之间的电场强度比2与3之间的电场强度要大，故1、2之间的电势差要大于2、3之间的电势差，但两粒子的带电荷量大小不确定，故无法比较动能变化量的大小，D错误．8.如右图所示为一组未知方向的匀强电场的电场线，将1×10－6 C的负电荷由A点沿水平线移至B 点，电场力做了2×10－6 J的功，A、B间的距离为2 cm.问：(1)匀强电场场强多大？方向如何？(2)A、B两点间的电势差多大？若B点电势为1 V，A点电势为多少？【答案】(1)200 V/m斜向上方(2)－2 V－1 V【解析】(1)移动负电荷从A到B静电力做正功，负电荷受到的静电力的方向沿电场的反方向，所以电场方向斜向上．由公式W＝qElcos 60°得E＝＝ V/m＝200 V/m(2)A、B间的电势差为U＝Elcos 60°＝200×2×10－2×0.5 V＝2 V，因A点电势低，UAB＝－2 V由UAB ＝φA－φB得φA＝φB＋UAB＝1 V＋(－2 V)＝－1 V9.如右图所示，在水平放置的两个平行金属板之间的匀强电场中，A、B两点之间的连线与竖直方向的夹角为60°.把带电荷量为q＝－1.5×10－8 C的点电荷由A点移到B点，克服电场力做了4.2×10－5 J的功．(1)试确定两板所带电荷Q1、Q2的电性；(2)若已知A点电势φA ＝800 V，|AB|＝1 cm.试求B点电势φB和电场强度的大小和方向．【答案】(1)Q1正电，Q2负电(2)－2 000 V,5.6×105 V/m竖直向下【解析】(1)把带电量为q＝－1.5×10－8 C的点电荷由A点移到B点，克服电场力做了4.2×10－5 J的功．说明A点的电势高于B点的电势，电场的方向由上向下，因此，上板Q1带正电，下板Q2带负电．(2)A、B两点的电势差为UAB＝＝ V＝2 800 V，设B点的电势为φB，根据UAB ＝φA－φB得φB＝φA－UAB＝800 V－2 800 V＝－2 000 V电场强度为E＝＝＝ V/m＝5.6×103 V/m，方向为竖直向下．10.如下图，A、B为两块水平放置的带等量异种电荷的平行金属板，一个质量m＝10－4 kg，电荷量q＝5×10－5 C的带正电粒子静止于两板的正中央，已知两板间距离为20 cm，g＝10 m/s2，求：(1)两板间匀强电场的场强大小；(2)两板间的电势差；(3)若用某种方法将带电粒子的带电荷量减少一半，使带电粒子从两板正中央由静止开始运动，则经过多长时间粒子撞到板上．【答案】(1)20 V/m(2)4 V(3)0.2 s【解析】(1)带电粒子静止，qE＝mg，E＝20 V/m.(2)电势差U＝Ed＝20×0.2 V＝4 V.(3)若带电粒子的电荷量减少一半，则电场力减半，重力不变，则有mg－qE＝ma，mg＝ma，a＝g，x＝at2，即0.1＝×5×t2，解得t＝0.2 s.。

电势差与电场强度的关系合格考达标练1.(2021江苏连云港高二月考)正常情况下空气是不导电的,但如果空气中的电场很强,空气也可以被击穿,空气被击穿时会看到电火花或闪电。

若观察到某次闪电的火花长约100 m,且已知空气的击穿电场强度为3×106 V/m,那么发生此次闪电的电势差约为()A.3×108 VB.3×106 VC.3×104 VD.3×10-5 VU=Ed得U=3×108 V,A正确。

2.如图所示,a、b、c、d、e点在一条直线上,b、c两点间的距离等于d、e两点间的距离。

在a点固定放置一电荷量为Q的正点电荷,且在该点电荷的电场中b、c两点间的电势差为U。

将另一个电荷量为q的正点电荷从d点移动到e点的过程中()A.静电力做功为qUB.克服静电力做功为qUC.静电力做功大于qUD.静电力做功小于qUa点,故U bc=U>0,U de>0。

因为bc段平均电场强度大于de段平均电场强度,则U de<U bc=U,故q从d到e静电力做功小于qU,D正确。

3.在水深超过200 m的深海,光线极少,能见度极低,有一种电鳗具有特殊的适应性,能通过自身发出的生物电获取食物、威胁敌害、保护自己。

若该电鳗的头尾相当于两个电极,它在海水中产生的电场强度达到104 N/C时,可击昏敌害。

则身长50 cm的电鳗,在放电时产生的瞬间电压可达()A.50 VB.500 VC.5 000 VD.50 000 V104×0.5 V=5 000 V。

4.a、b、c是匀强电场中同一平面上的三个点,各点的电势分别是φa=5 V,φb=2 V,φc=4 V,则如图所示的示意图中能表示该电场的电场强度方向的是(),沿同一方向电势均匀变化,将线段ab 三等分,靠近a 的等分点电势为4 V,该等分点与c 点的连线为一等势线,作该等势线的垂线并指向b 点的一侧,该线所指的方向就是电场强度的方向。

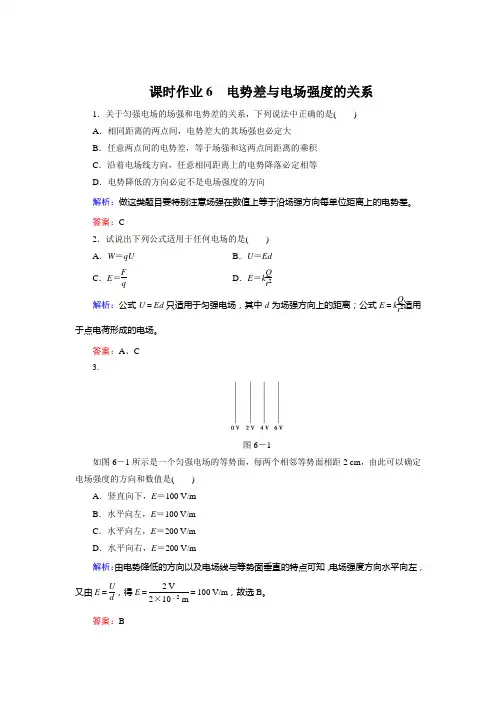

课时作业6 电势差与电场强度的关系1．关于匀强电场的场强和电势差的关系，下列说法中正确的是( ) A ．相同距离的两点间，电势差大的其场强也必定大 B ．任意两点间的电势差，等于场强和这两点间距离的乘积 C ．沿着电场线方向，任意相同距离上的电势降落必定相等 D ．电势降低的方向必定不是电场强度的方向解析：做这类题目要特别注意场强在数值上等于沿场强方向每单位距离上的电势差。

答案：C2．试说出下列公式适用于任何电场的是( ) A ．W ＝qU B ．U ＝Ed C ．E ＝FqD ．E ＝k Qr2解析：公式U ＝Ed 只适用于匀强电场，其中d 为场强方向上的距离；公式E ＝k Qr 2适用于点电荷形成的电场。

答案：A 、C 3.图6－1如图6－1所示是一个匀强电场的等势面，每两个相邻等势面相距2 cm ，由此可以确定电场强度的方向和数值是( )A ．竖直向下，E ＝100 V/mB ．水平向左，E ＝100 V/mC ．水平向左，E ＝200 V/mD ．水平向右，E ＝200 V/m解析：由电势降低的方向以及电场线与等势面垂直的特点可知，电场强度方向水平向左，又由E ＝U d ，得E ＝ 2 V 2×10－2m＝100 V/m ，故选B 。

答案：B图6－24．某电场电场线和等势面如图6－2所示，图中实线表示电场线，虚线表示等势面，过a 、c 两点的等势面的电势分别为φa ＝50 V ，φc ＝20 V ，那么a 、c 连线的中点b 的电势φb 为( )A ．等于35 VB ．大于35 VC ．小于35 VD ．等于15 V解析：a 到b 到c 的场强依次减小，由φa －φb ＞φb －φc 得φb ＜12(φa ＋φc )＝35 V 。

答案：C 5.图6－3匀强电场中的三点A 、B 、C 是一个三角形的三个顶点，AB 的长度为1 m ，D 为AB 的中点，如图6－3所示。

已知电场线的方向平行于△ABC 所在平面，A 、B 、C 三点的电势分别为14 V 、6 V 和2 V 。

静电场练习题一、电荷守恒定律、库仑定律练习题4．把两个完全相同的金属球A和B接触一下，再分开一段距离，发现两球之间相互排斥，则A、B两球原来的带电情况可能是 [ ]A．带有等量异种电荷 B．带有等量同种电荷C．带有不等量异种电荷 D．一个带电，另一个不带电8．真空中有两个固定的带正电的点电荷，其电量Q1＞Q2，点电荷q置于Q1、Q2连线上某点时，正好处于平衡，则 [ ]A．q一定是正电荷 B．q一定是负电荷C．q离Q2比离Q1远D．q离Q2比离Q1近14．如图3所示，把质量为0.2克的带电小球A用丝线吊起，若将带电量为4×10-8库的小球B靠近它，当两小球在同一高度相距3cm时，丝线与竖直夹角为45°，此时小球B受到的库仑力F＝______，小球A带的电量q A＝______．二、电场电场强度电场线练习题6．关于电场线的说法，正确的是 [ ]A．电场线的方向，就是电荷受力的方向B．正电荷只在电场力作用下一定沿电场线运动C．电场线越密的地方，同一电荷所受电场力越大D．静电场的电场线不可能是闭合的7．如图1所示，带箭头的直线是某一电场中的一条电场线，在这条线上有A、B两点，用E A、E B表示A、B两处的场强，则 [ ]A．A、B两处的场强方向相同B．因为A、B在一条电场上，且电场线是直线，所以E A＝E BC．电场线从A指向B，所以E A＞E BD．不知A、B附近电场线的分布情况，E A、E B的大小不能确定8．真空中两个等量异种点电荷电量的值均为q，相距r，两点电荷连线中点处的场强为 [ ]A．0 B．2kq／r2 C．4kq／r2 D．8kq／r29．四种电场的电场线如图2所示．一正电荷q仅在电场力作用下由M点向N点作加速运动，且加速度越来越大．则该电荷所在的电场是图中的 [ ] 11．如图4，真空中三个点电荷A、B、C，可以自由移动，依次排列在同一直线上，都处于平衡状态，若三个电荷的带电量、电性及相互距离都未知，但AB＞BC，则根据平衡条件可断定 [ ]A．A、B、C分别带什么性质的电B．A、B、C中哪几个带同种电荷，哪几个带异种电荷C．A、B、C中哪个电量最大D．A、B、C中哪个电量最小二、填空题12．图5所示为某区域的电场线，把一个带负电的点电荷q放在点A或B时，在________点受的电场力大，方向为______．16．在x轴上有两个点电荷，一个带正电荷Q1，另一个带负电荷Q2，且Q1＝2Q2，用E1、E2表示这两个点电荷所产生的场强的大小，则在x轴上，E1＝E2的点共有____处，其中_______处的合场强为零，______处的合场强为2E2。

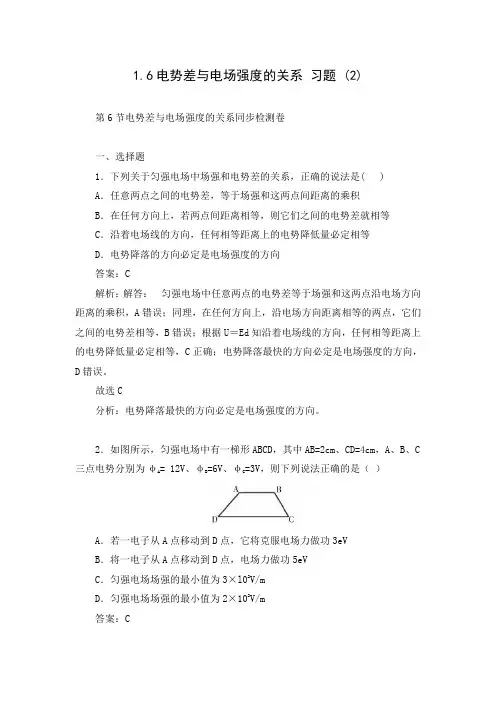

1.6电势差与电场强度的关系习题 (2)第6节电势差与电场强度的关系同步检测卷一、选择题1．下列关于匀强电场中场强和电势差的关系，正确的说法是( )A．任意两点之间的电势差，等于场强和这两点间距离的乘积B．在任何方向上，若两点间距离相等，则它们之间的电势差就相等C．沿着电场线的方向，任何相等距离上的电势降低量必定相等D．电势降落的方向必定是电场强度的方向答案：C解析：解答：匀强电场中任意两点的电势差等于场强和这两点沿电场方向距离的乘积，A错误；同理，在任何方向上，沿电场方向距离相等的两点，它们之间的电势差相等，B错误；根据U＝Ed知沿着电场线的方向，任何相等距离上的电势降低量必定相等，C正确；电势降落最快的方向必定是电场强度的方向，D错误。

故选C分析：电势降落最快的方向必定是电场强度的方向。

2．如图所示，匀强电场中有一梯形ABCD，其中AB=2cm、CD=4cm，A、B、C三点电势分别为φA = 12V、φB=6V、φC=3V，则下列说法正确的是（）A．若一电子从A点移动到D点，它将克服电场力做功3eV B．将一电子从A点移动到D点，电场力做功5eVC．匀强电场场强的最小值为3×l02V/mD．匀强电场场强的最小值为2×102V/m答案：C解析：解答： 根据题意可得AB=2cm ，CD=4cm=2AB ，匀强电场中，沿着相同的方向，每前进相同的距离，电势的变化相同，故：C D B A ϕϕϕϕ-=-)(2，代入数据可得：V D 15=ϕ，电场力做功与路径无关，只与初末位置有关，故电子从A 点移到D 点，电场力做的功为：eV e qU W D A AD AD 3)(=--==ϕϕ，电场力做正功．故A 错误，B 错误；根据匀强电场的特点可知，沿电场线的方向电势降落最快，所以相等的电势差下，电场线方向在两点的连线上时的电场强度最小，电场线的方向沿AB 的方向时的电场强度最小，最小为m V x E ABBA /1032min ⨯=-=ϕϕ故C 正确、D 错误；故选C分析：电场力做功与路径无关，只与初末位置有关；沿电场线的方向电势降落最快。

电势、电势差、等势面、电场强度与电势1卷 （满分：100分 时间：45分钟）一、选择题1．从电势差定义式q W U 可以看出 （ ） A ．电场中两点间的电势差与电场力做的功W 成正比，与移送的电量q 成反比B ．电场力在电场中两点间移动的电荷越多，电场力做的功越大C ．将1 库的负电荷从一点移到另一点电场做了1焦的功，这两点间的电势差的大小是1伏D ．两点间的电势差，等于把正点电荷从一点移到另一点电场力做的功2．如图1所示，a 、b 为某电场线上的两点，那么以下的结论正确的是 （ ）A ．把正电荷从a 移到b ，电场力做正功，电荷的电势能减少B ．把正电荷从a 移到b ，电场力做负功，电荷的电势能增加C ．把负电荷从a 移到b ，电场力做正功，电荷的电势能增加D ．把负电荷从a 移到b ，电场力做负功，电荷的电势能增加3．如图2所示，电场中a 、b 、c 三点，ab=bc ，则把点电荷+q 从a 点经b 移到c 的过程中，电场力做功的大小关系有 （ ）A ．Wab ＞WbcB ．Wab ＝WbcC ．Wab ＜WbcD ．无法比较4.如图3所示，在真空中有两个等量正电荷Q 1和Q 2,分别置于a 、b 两点，dc 为ab 连线的中垂线,d 为无穷远处,现将另一正电荷由c 点沿cd 移向d 点的过程中，下述中正确的是（ ）A ． q 的电势能逐渐增大B ． q 的电势能逐渐减小C ． q 受到的电场力一直在减小D ．q 受到的电场力先增大后减小5.关于电势与电势能的说法，正确的是 ( )Ａ.电荷在电势越高的地方，电势能也越大Ｂ.电荷在电势越高的地方，它的电量越大，所具有的电势能也越大Ｃ.在正点电荷电场中的任一点处，正电荷所具有的电势能一定大于负电荷所具有的电势能 Ｄ.在负点电荷电场中的任意点，正电荷所具有的电势能一定小于负电荷所具有的电势能6．在静电场中，关于场强和电势的说法正确的是 ( )A ．电场强度大的地方电势一定高B ．电势为零的地方场强也一定为零C ．场强为零的地方电势也一定为零D ．场强大小相同的点电势不一定相同7．若带正电的小球只受电场力的作用，则它在任意一段时间内 ( )A ．一定沿着电场线由高电势向低电势运动B ．一定沿着电场线由低电势向高电势运动C ．不一定沿电场线运动，但一定由高电势向低电势运动D ．不一定沿电场线运动，也不一定由高电势向低电势运动8．一个电荷只在电场力作用下从电场中的A 点移到B 点时，电场力做了5×10－6J 的功，那么 ( )A ．电荷在B 处时将具有5×10－6J 的电势能B ．电荷在B 处将具有5×10－6J 的动能C ．电荷的电势能减少了5×10－6JD ．电荷的动能增加了5×10－6J9．一个点电荷，从静电场中的a 点移到b 点，其电势能的变化为零，则 ( )A ．a 、b 两点场强一定相等B ．该点电荷一定沿等势面移动C ．作用于该点的电场力与其移动方向总是垂直的D ．a 、b 两点的电势一定相等10.对公式d U E ab =的理解，下列说法正确的是 ( ) Ａ.此公式适用于计算任何电场中a 、b 两点间的电势差 Ｂ.a 点和b 点距离越大，则这两点的电势差越大Ｃ.公式中ｄ是指ａ点和ｂ点之间的距离Ｄ.公式中的ｄ是ａ、ｂ两个等势面间的垂直距离二、填空题11．如图5所示，在场强为E 的匀强电场中有相距为L 的A 、B 两点，连线AB 与电场线的夹角为θ，将一电量为q 的正电荷从A 点移到B 点．若沿直线AB 移动该电荷，电场力做的功W 1＝________；若沿路经ACB 移动该电荷，电场力做的功W 2＝________；若沿曲线ADB 移动该电荷，电场力做的功W 3＝________．由此可知，电荷在电场中移动时，电场力做功的特点是________．12.将带电量为6×10-6 Ｃ的负电荷从电场中A 点移到B 点，克服电场力做了3×10－５Ｊ的功，再将电荷从B 点移到C 点，电场力做了1.2×10－5 Ｊ的功，则A 、C 间的电势差为Ｖ，电荷从A 点移到B 点再从B 点移到C 点的过程中，电势能变化了 Ｊ.13.如图5所示，A 、B 、C 、D 是匀强电场中一正方形的四个顶点．已知A 、B 、C 三点的电势分别为V V V C B A 3,3,15-===ϕϕϕ由此可得D 点的电势=D ϕ V三、计算题14.如果把q ＝1.0×10－8Ｃ的正电荷，从无穷远移至电场中的A 点，需要克服电场力做功4102.1-⨯=W Ｊ，那么：(1)q 在A 点的电势能和A 点的电势各是多少?(2)q 未移入电场前A 点的电势是多少?15．如图6，两平行金属板A、B间为一匀强电场，A、B相距6cm，C、D为电场中的两点，且CD＝4cm，CD连线和场强方向成60°角．已知电子从D点移到C点电场力做3.2×10－17J 的功，求：（1）匀强电场的场强；（2）A、B两点间的电势差；（3）若A板接地，D点电势为多少？2卷（满分：60分时间：30分钟）一、选择题1.如图7所示，一带电液滴在重力和匀强电场对它的作用力作用下，从静止开始由b沿直线运动到d，且bd与竖直方向所夹的锐角为45°，则下列结论正确的是（）A．此液滴带负电B．液滴做匀加速直线运动C．合外力对液滴做的总功等于零D．液滴的电势能减少2．下述说法正确的是( )A．在同一等势面上移动电荷，电场力不作功B．等势面上各点场强大小一定相等C．电场中电势高处，电荷的电势能就大D．电场强度大处，电荷的电势能就大3.图8中实线条是一个电场中的电场线，虚线是一个负试验电荷在这个电场中运动的轨迹。

高二物理匀强电场电势差与场强的关系试题答案及解析1.(6分).匀强电场中，将一电荷量为2×10-5C的负电荷由A点移到B点，其电势能增加了0.1J，已知A、B两点间距为2cm，两点连线与电场方向成60°角，如图所示，问：(1)在电荷由A移到B的过程中，电场力做了多少功？(2)A、B两点间的电势差为多少？(3)该匀强电场的电场强度为多大？【答案】(1)-0.1J (2) 5×103V (3) 5×105V/m【解析】（1）由题意根据电场力做功与电势能的关系得，J，即电场力做了﹣0.1J的功（2）由可求AB间的电势差V（3）由得，V/m即电场强度为5×105V/m．【考点】考查电场力做功与电势能变化之间的关系及匀强电场中场强与电势差之间的关系．2.如图所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点O处的电势为0 ，点A处的电势为6 V, 点B处的电势为3 V, 则电场强度的大小为A．200V/m B．200V/mC．100 V/m D．100V/m【答案】A==6V，则在坐标为（3,0）的点的电势为3V。

匀强电场的方向垂直于点【解析】由于UAO（3,0）与B点的连线，由几何关系可得O到点（3,0）与B点的连线的距离d=1.5cm，匀强电场=200V/m，故A 选项正确。

【考点】匀强电场电场场强与电势差的关系3.如图为某匀强电场的等势面分布图，每两个相邻等势面相距2cm，则该电场场强E的大小和方向分别为A．E=1V/m，水平向左B．E=1V/m，水平向右C．E=100V/m，水平向左D．E=100V/m，水平向右【答案】C【解析】电场线与等势面垂直，且从高点势指向低点势，电场强度的方向水平向左，，C正确，ABD错误。

【考点】本题考查了电场线与等势面的关系和匀强电场场强的计算4.如图所示是电场中的一条电场线，已知ab＝bc，则下列关系式中一定正确的是()A．Ea ＝Eb＝EcB．Ea >Eb>EcC．φa >φb>φcD．Uab ＝Ubc【答案】C【解析】根据电场线的特点，顺着电场线方向，电势逐渐降低，所以C正确；由于图中只有一条电场线，因而无法判断该电场是否为匀强电场，所以电场强度大小无法比较，所以A、B错；另外只有在匀强电场中U=Ed，所以D也无法判断。

高二物理电势差电势试题答案及解析1. A 、B 是一条直电场线上两点，相距为d ，如图所示，设A 点的场强为E ，则A.A 点的场强一定小于B 点场强。

B.A 点的电势一定高于B 点电势。

C.正电荷从A 运动到B 的过程中，电场力做正功。

D.A 、B 两点间的电势差一定等于Ed 。

【答案】BC【解析】单独一条电场线看不出疏密程度，因此A 、B 两点的场强大小无法确定，A 错；电势随电场的方向降低，所以B 正确；正电荷从A 运动到B 的过程中，电势能减小，电场力做正功，C 正确；由于不能确定题中的电场是不是匀强电场，因此D 选项错误。

【考点】电场 电势2. 如图所示，在匀强电场中有A 、B 两点，将一电量为q 的正电荷从A 点移到B 点，第一次沿直线AB 移动该电荷，电场力做功为W 1；第二次沿路径ACB 移动该电荷，电场力做功W 2；第三次沿曲线AB 移动该电荷，电场力做功为W 3，则A ．B ．C ．D ． 【答案】A【解析】由于电场力做的功与其路径无关，当一电荷从A 点移动到B 点时，电场力做的功只与A 、B 的位置有关，而与其路径无关，故A 是正确的。

【考点】电场力做功的特点。

3. 带等量的同种正电的点电荷的连线和中垂线如图所示。

现将一个带负电的试探电荷先从图中a 点沿直线移到b 点，再从b 点沿直线移到c 点，则试探电荷在这全过程中（ ）A ．所受的电场力先做正功后做负功B ．所受的电场力先做负功后做正功C ．电势能一直增加D ．电势能一直减小【答案】D【解析】当试探电荷先从图中a 点沿直线移到b 点时，电荷受到的电场力的方向是向右的，故电场力做正功，电荷再从b 点沿直线移到c 点时，电荷在b 点受到的电场力为零，一旦偏过b 点向c 点移动，则电荷受到的电场力的合力就是向上的，即此时电场力也做正功，故A 、B 均不对； 由于电场力对电荷一直在做正功，故电势能一直减小，C 不对，D 是正确的。

高中物理每日一点十题之匀强电场中电势差与电场强度的关系 一知识点1.匀强电场中两点间的电势差等于电场强度与这两点间沿电场方向的距离的乘积，关系式U AB ＝Ed.2.由1得E ＝U AB d .①在匀强电场中，电场强度的大小等于两点间的电势差与两点沿电场强度方向的距离之比. ②电场强度单位的换算：1 V/m ＝1 N/C.3.U AB ＝Ed 和E ＝U AB d 都只适用于匀强电场4.电场强度的三个表达式5.电场强度方向指向电势降落最快的方向.十道练习题（含答案）一、单选题（共8小题）1. 下列关于匀强电场中场强和电势差的关系，正确的说法是( )A. 任意两点之间的电势差，等于场强和这两点间距离的乘积B. 在任何方向上，若两点间距离相等，则它们之间电势差就相等C. 沿着电场线方向，任何相同距离上的电势降落必定相等D. 电势降落的方向必定是电场强度的方向2. 如图所示，在匀强电场中取一点O，过O点作射线OA＝OB＝OC＝OD＝10 cm，已知O、A、B、C 和D各点电势分别为0、7 V、8 V、7 V、5 V，则匀强电场场强的大小和方向最接近于( )A. 70 V/m，沿AO方向B. 70 V/m，沿CO方向C. 80 V/m，沿BO方向D. 80 V/m，沿CO方向3. 对公式E＝的理解，下列说法正确的是( )A. 此公式适用于计算任何电场中a、b两点间的电势差B. a点和b点间距离越大，则这两点的电势差越大C. 公式中的d是指a点和b点之间的距离D. 公式中的d是a、b两个等势面间的垂直距离4. 图中A、B、C三点都在匀强电场中，已知AC⊥BC，∠ABC＝60°，BC＝20 cm.把一个电荷量q＝10－5 C的正电荷从A移到B，静电力做功为零；从B移到C，静电力做功为－1.73×10－3 J，则该匀强电场的场强大小和方向是( )A. 865 V/m，垂直AC向左B. 865 V/m，垂直AC向右C. 1 000 V/m，垂直AB斜向上D. 1 000 V/m，垂直AB斜向下5. 如图所示，沿x轴正向的匀强电场E中，有一动点A以O为圆心，r＝OA为半径逆时针转动一周，O与圆周上的A点的连线OA与x轴正向(E方向)成θ角(θ<)，则此圆周上各点与A点间最大的电势差为( )A. U＝ErB. U＝Er(sin θ＋1)C. U＝Er(cos θ＋1)D. U＝2Er6. 如图所示是匀强电场中的一组等势面，每两个相邻等势面间的距离都是25 cm，由此可确定此电场的电场强度的方向及大小为( )A. 竖直向下，E＝0.4 V/mB. 水平向右，E＝0.4 V/mC. 水平向左，E＝40 V/mD. 水平向右，E＝40 V/m7. 如图所示，在匀强电场中，A、B两点相距10 cm，E＝100 V/m，AB与电场线方向的夹角θ＝120°，则A、B两点间的电势差为( )A. 5 VB. －5 VC. 10 VD. －10 V8. 如图所示，匀强电场的方向平行于xOy坐标系平面，其中坐标原点O处的电势为2 V，a点的坐标为(0,4 cm)，电势为8 V，b点的坐标为(3 cm,0)，电势为8 V，则电场强度的大小为( )A. 250 V/mB. 200 V/mC. 150 V/mD. 120 V/m二、多选题（共2小题）9. 如图所示，在电场中任意取一条电场线，电场线上的a、b两点相距为d，则( )A. a点场强一定大于b点的场强B. a点的电势一定高于b点的电势C. a、b两点间的电势差一定等于Ed(E为a点的场强)D. a、b两点间的电势差在数值上等于单位正电荷由a点沿任意路径移动到b点的过程中电场力所做的功10. 如图所示，A、B两板间电压为600 V，A板带正电并接地，A、B两板间距离为12 cm，C点离A 板4 cm，下列说法正确的是( )A. E＝2 000 V/m，φC＝200 VB. E＝5 000 V/m，φC＝－200 VC. 电子在C点具有的电势能为－200 eVD. 电子在C点具有的电势能为200 eV1. 【答案】C【解析】匀强电场中电势差与场强的关系U＝Ed中的d是两点沿电场线方向的距离，并不是两点间的距离，A错．两点距离相等，两点沿电场线方向的距离不一定相等，B错．由U＝Ed＝ELcos α，可知C正确2. 【答案】C【解析】据题意A、C两点电势相等，所以AC为等势线，因为电场线与等势线垂直，故场强方向与AC垂直，比较接近OB方向，由E＝得场强大小E＝80 V/m，方向由B指向O.3. 【答案】D【解析】公式E＝，仅适用于匀强电场，所以A错；公式中的d是指a、b两点沿电场线方向的距离，即a、b两等势面之间的垂直距离．所以B、C均错，D对4. 【答案】D【解析】正电荷从A移到B静电力做功为零，AB线为等势线；正电荷从B移到C静电力做负功，U BC ＝＝－173 V<0，φB<φC，因电场线与等势线垂直，且指向电势较低的点，如图所示，故该匀强电场的场强方向垂直AB斜向下；场强大小E＝＝V/m＝1 000 V/m.选项D正确5. 【答案】C【解析】由U＝Ed知，与A点间电势差最大的点应是沿场强方向与A点相距最远的点，d max＝r＋r cos θ，所以U max＝Er(cos θ＋1)，C项正确6. 【答案】D【解析】电场线与等势面垂直且沿电场线方向电势降低，故场强方向水平向右，场强大小E＝＝V/m＝40 V/m，故D项正确7. 【答案】B【解析】A、B两点在场强方向上的距离d＝·cos(180°－120°)＝10×cm＝5 cm.由于φA<φB，则U AB＝－Ed＝－100×5×10－2 V＝－5 V，故选B8. 【答案】A【解析】由题意可知a、b两点的电势相等，则ab为一条等势线，又O点电势为2 V，则知匀强电场的场强方向垂直于ab指向左下方，过O点作ab的垂线交ab于c点，由几何关系得：tan ∠b＝，得∠b＝53°Oc＝Ob·sin ∠b＝0.03 m×sin 53°＝2.4×10－2 mc、O间的电势差U＝8 V－2 V＝6 V则电场强度大小E＝＝250 V/m，故A正确9. 【答案】BD【解析】场强方向不能表示场强大小，A项错；沿场强方向电势降低，B项对；因为此电场不一定是匀强电场，C项错；由电势差的定义知D项对10. 【答案】BD【解析】A板接地，则其电势为零，因为A板带正电且A、B两板间的电压为600 V，则B板电势为－600 V，由此知C点电势为负值，则A、B两板间场强E＝＝＝50 V/cm＝5 000 V/m，φC＝－Ed AC＝－50 V/cm×4 cm＝－200 V，A错误，B正确；电子在C点具有的电势能为200 eV，C错误，D正。

1．关于场强和电势差的关系；说法正确的是()A．电场强越大的地方；电势越高；任意两点间的电势差越大B．沿着电场线方向；任何相同距离上的电势降低必定相等C．电势降低的方向必定是电场强的方向D．沿着电场线方向；单位距离上降落的电势越大；则场强越大解析：选D.电场强越大的地方；电势不一定越高；如负点电荷形成的电场；越接近点电荷；电势越低；A错误；在匀强电场中沿电场线方向；任何相同距离上电势降低必定相等；B错误；电势降低的方向不一定是电场强方向；C错误；由E＝错误!可知；单位距离上降落的电势越大；场强越大；D正确．2．如图1－6－10所示；在一匀强电场区域中；有A、B、C、D四点恰好位于一平行四边形的四个顶点上；已知A、B、C三点电势分别为φA＝1 V；φB＝4 V；φC＝0；则D点电势φD 的大小为()图1－6－10A．－3 V B．0C．2 V D．1 V解析：选A.在匀强电场中；由于AD与BC平行且相等；故U AD＝U BC；即φA－φD＝φB－φC；代入数据解得φD＝－3 V.3.如图1－6－11所示是电场中的一条电场线；已知ab＝bc；则下列关系式中一定正确的是()图1－6－11A．E a＝E b＝E c B．E a>E b>E cC．φa>φb>φc D．U ab＝U bc解析：选C.只根据一条电场线无法确定该电场是否是匀强电场；故A、B、D都不正确．4.如图1－6－12所示；匀强电场场强E＝100 V/ m；A、B两点相距10 cm；A、B连线与电场线夹角为60°；则U B A为()图1－6－12A．－10 V B．10 VC．－5 V D．－5 3 V解析：选C.公式U＝Ed中；d是沿场强方向的距离；A、B两点沿电场线方向的距离d＝l cos60°＝0.1×错误!m＝0.05 m．B点电势低于A点电势；则U BA＝－Ed＝－100×0.05 V＝－5 V；故C正确．5.如图1－6－13所示；匀强电场中；A、B、C三点构成一个直角三角形；把电荷量q＝－2×10－10C的点电荷由A点移动到B点；电场力做功4.8×10－8 J；再由B点移到C点电荷克服电场力做功4.8×10－8 J；取B点的电势为零；求A、C两点的电势及场强的方向．图1－6－13解析：把电荷从A点移到B点；由U AB＝错误!得U AB＝错误!V＝－240 V；所以φA－φB＝φA＝－240 V.把电荷从B点移到C点；U BC＝错误!＝错误!V＝240 V；φB－φC＝－φC＝240 V；则φC＝－240 V.因为φA＝φC；即A、C在同一等势面上；根据场强与等势面垂直且由高电势处指向低电势处；可得该电场的场强方向垂直于AC；指向左上方．答案：φA＝φC＝－240 V；电场方向垂直于AC；指向左上方一、选择题1．(福建省三明高二月考)如图1－6－14为某匀强电场的等势面分布图；每两个相邻等势面相距2 cm；则该匀强电场的场强大小和方向分别为()图1－6－14A．E＝100 V/m；竖直向下B．E＝100 V/m；竖直向上C．E＝100 V/m；水平向左D．E＝100 V/m；水平向右解析：选 C.电场方向与等势面垂直且指向电势降低的方向；故电场方向水平向左；由U＝Ed可得：E＝错误!＝错误!V/m＝100 V/m；故C正确．2.如图1－6－15所示；圆O所在的平面内有匀强电场存在；电场方向与圆面平行．一个带正电荷的微粒(不计重力)从图中A点出发；以相同的初动能在圆内向各个方向运动；图中AB 是圆的一条直径；∠BAC＝30°；已知只有当该微粒从图中C点处离开圆面时；动能才能达到最大值；则平面内的电场线方向为()图1－6－15A．沿A→B方向B．沿A→C方向C．沿O→C方向D．沿B→C方向解析：选C.由W＝Uq可知；微粒由A射入到从C离开圆面时；动能最大；说明A、C两点的电势差最大；故知C点为圆上电势最低的点；过C的切线为电势最低的等势面；故电场方向为沿O→C方向；C正确．3.(湖北黄冈质检)如图1－6－16所示；图中五点均在匀强电场中；它们刚好是一个圆的四个等分点和圆心．已知电场线与圆所在平面平行．下列有关圆心O和等分点a的电势、电场强的相关描述正确的是()图1－6－16A．a点的电势为6 VB．a点的电势为－2 VC．O点的场强方向指向a点D．O点的场强方向指向电势为2 V的点解析：选AD.由匀强电场特征可知：在匀强电场中；沿某一直线若存在电势变化；则沿与该直线平行的其他直线也会存在相同的电势变化规律；所以有10 V－6 V＝φa－2 V；解得φa ＝6 V；选项A正确、B错误；O点与a点处于同一等势面上；所以O点场强方向垂直O与a连线指向电势为2 V的点；选项C错误、选项D正确．4．如图1－6－17中；a、b、c、d、e五点在一直线上；b、c两点间的距离等于d、e两点间的距离．在a点固定放置一个点电荷；带电荷量为＋Q；已知在＋Q的电场中b、c两点间的电势差为U；将另一个点电荷＋q从d点移动到e点过程中；下列说法正确的是()图1－6－17A．电场力做功qU B．克服电场力做功qUC．电场力做功大于qU D．电场力做功小于qU解析：选D.离点电荷＋Q越远；电场越弱；由U＝Ed可得U de<U bc＝U；故将＋q由d移到e 点；电场力做正功；且小于Uq；D正确．5．如图1－6－18中A、B、C三点都在匀强电场中；已知AC⊥BC；∠ABC＝60°；BC＝20 cm；把一个电荷量q＝10－5C的正电荷从A移到B；静电力做功为零；从B移到C；静电力做功为－1.73×10－3J；则该匀强电场的场强大小和方向是()图1－6－18A．865 V/m；垂直AC向左B．865 V/m；垂直AC向右C．1000 V/m；垂直AB斜向上D．1000 V/m；垂直AB斜向下解析：选D.把电荷q从A移到B；静电力不做功；说明A、B两点在同一等势面上；因该电场为匀强电场；等势面应为平面；故图中直线AB即为等势线；场强方向垂直于等势面；可见；选项A、B不正确．U BC＝错误!＝错误!V＝－173 V；B点电势比C点低173 V；因电场线指向电势降低的方向；所以场强的方向必垂直于AB斜向下；场强大小E＝错误!＝错误!＝错误!V/m＝1000 V/m；因此选项D正确；C错误．6．(朝阳区高二检测)如图1－6－19所示；一条绝缘细线；上端固定；下端拴一个质量为m 的带电小球．将它置于一匀强电场中；电场强大小为E；方向水平向右．当细线离开竖直位置的偏角为α时；小球处于平衡状态；则小球所带的电荷量为()图1－6－19A.错误!sinαB.错误!cosαC.错误!tanαD.错误!cotα解析：选C.对小球受力分析如图所示；由物体的平衡条件得：F cosα＝mgF sinα＝Eq可得：q＝错误!tanα；故C正确．7.如图1－6－20所示；在沿x轴正向的匀强电场E中；有一动点A以O为圆心；r为半径做逆时针转动；当OA与x轴正向成θ角时；O、A两点间的电势差为()图1－6－20A．U OA＝Er B．U OA＝Er sinθC．U OA＝Er cosθD．U OA＝－Er cosθ解析：选C.由图可知OA沿场强方向的距离d＝OA cosθ＝r cosθ；故U OA＝Ed＝Er cosθ.故C 正确．8．(20高考全国卷Ⅰ)如图1－6－21所示；一电场的电场线分布关于y轴(沿竖直方向)对称；O、M、N是y轴上的三个点；且OM＝MN.P点在y轴右侧；MP⊥ON.则()图1－6－21A．M点的电势比P点的电势高B．将负电荷由O点移动到P点；电场力做正功C．M、N两点间的电势差大于O、M两点间的电势差D．在O点静止释放一带正电粒子；该粒子将沿y轴做直线运动解析：选AD.作出过点M的等势线；因电场线与等势线是正交的；且沿电场线方向电势是降低的；故A正确．将负电荷从O点移到P点时；因所处位置电势降低；其电势能增大；故应是克服电场力做功；B错误．由E＝U/d及电场线疏密程知O、M两点间电势差应大于M、N两点间电势差；C错误．沿y轴上各点场强方向相同；故从O点由静止释放的带正电粒子运动中始终受到沿y轴正方向的外力；D正确．9. (潍坊统考)如图1－6－22所示；空间有平行于纸面的匀强电场．一电荷量为－q的质点(重力不计)．在恒定拉力F的作用下沿虚线由M匀速运动到N；如图所示．已知力F和MN间夹角为θ；M、N间距离为d；则()图1－6－22A．M、N两点的电势差为错误!B．匀强电场的电场强大小为错误!C．带电质点由M运动到N的过程中；电势能减少了Fd cosθD．若要使带电质点由N向M做匀速直线运动；则F必须反向解析：选A.由于重力不计；质点匀速运动；所受拉力F与电场力大小相等、方向相反．从M到N过程中；电场力做功W电＝－Fd cosθ；M、N两点的电势差U MN＝错误!＝错误!；A 项正确；匀强电场场强E＝错误!；B项不正确；此过程中；电场力做负功；电势能增加；C 项不正确．若要使带电质点由N向M做匀速直线运动；则所受合力一定为零；因此F必须沿原方向；D项不正确．二、计算题10.如图1－6－23所示；A、B、C为匀强电场中的三个点；已知φA＝12 V；φB＝6 V；φC＝－6 V．试画出该电场的电场线；并保留作图时所用的辅助线(用虚线表示)．图1－6－23解析：连接A、C；将线AC三等分；等分点为D、E；则φD＝6 V；连接BD即为电场中的一个等势面；过A、E、C三点分别作BD的平行线得到另外三个等势面；过A、B、C三点分别作和等势面的垂线；即为三条电场线；方向由高电势指向低电势；如图所示．答案：见解析11．如图1－6－24所示是一组不知方向的匀强电场的电场线；把1.0×10－6 C的负电荷从A 点沿水平线移到B点；静电力做了2.0×10－6 J的功．A、B两点间的距离为2 cm；问：图1－6－24(1)匀强电场的场强为多大？方向如何？(2)A、B两点间的电势差为多大？解析：根据电势差的定义式；U AB＝错误!＝错误!V＝－2 V设A、B两点所在等势面间的距离为d；则d＝AB cos60°＝2×0.5 cm＝1 cm所以；E＝错误!＝错误!V/m＝200 V/m因为U AB＝φA－φB＝－2 V<0所以φA<φB；而电场线方向是由高电势指向低电势；因而电场方向沿直线由下而上．答案：(1)200 V/m方向沿直线由下而上(2)－2 V12．如图1－6－25所示的电场；等势面是一簇互相平行的竖直平面；间隔均为d；各面电势已在图中标出；现有一质量为m的带电小球以速v0；方向与水平方向成45°角斜向上射入电场；要使小球做直线运动．问：图1－6－25(1)小球应带何种电荷？电荷量是多少？(2)在入射方向上小球最大位移量是多少？(电场足够大)解析：(1)如图甲所示；电场线水平向左；由题意知；只有小球受到向左的电场力；电场力和重力的合力才有可能与初速的方向在一条直线上；所以小球带正电．由图乙可知；Eq＝mg；又E＝错误!；所以：q＝错误!.(2) 由图乙可知；F合＝(mg)2＋(Eq)2＝2mg由动能定理得：－F合·x m＝0－错误!m v错误!所以：x m＝错误!.答案：(1)正电荷错误! (2)错误!。

u公式E=,U 二Ed 的理解1. （多选）下列对于公式E=的理解，其中正确的是（AC ）A. 它仅适用于匀强电场B. 在匀强电场中，电场强度的数值等于每单位距离上降低的电势C. 电场强度的另一单位 V/m,适用于任何电场D. 只要测出两点的电势差和两点的间距，就可求出电场强度u解析：公式E='仅适用于匀强电场，电场强度的数值等于沿着电场线方 向每单位距离上降低的电势；若不沿着电场线则说法错误，选项A 正 u 确,B 错误;根据公式E=,电场强度的单位为V/m,该单位适用于任何 电场，选项C 正确；在匀强电场中测出沿着电场线的两点间距及电势 差,才可求出电场强度，选项D 错误.2. 在同一匀强电场中，关于电势差和电场强度的关系，下列说法正确 的是（D ）A. 在相同距离的两点上，电势差大的其电场强度也必定大B. 任意两点间的电势差等于电场强度和这两点距离的乘积C. 电势减小的方向必定是电场强度的方向第6节 电势差与电场强度的关系夯实双基•提升素能 Q... ................................................ JD. 电场中的任意直线上相同距离的电势差必定相等解析：在同一匀强电场中，相同距离上无论电势差大小，其电场强度不变，选项A错误；关系式S=Ed中，由d的意义可知选项B错误；沿电场线方向电势减小最快的方向是电场强度方向，选项C错误；在匀强电场中，同一直线的相同距离上的电势差一定相等，选项D正确.U公式E=,U二Ed的应用3. （2017 •葫芦岛质检）（多选）如图所示，匀强电场中的A,B,C三点的连线构成边长为• a的等边三角形.把带电荷量为-e的电子从A移动到B,静电力做功W把带电荷量为e的正粒子从B移到C,静电力也做功W则下列说法中正确的是（CD ）A. A,B,C三点的电势关系为「A>「B>「CB. A,B,C三点的电势关系为「A>2「CC. 电场强度的方向一定与直线AC垂直2WD. 若电场强度与纸面平行，则电场强度大小等于1■W AB W解析：电子从A移到B,由U B二“可知,U AB=-二「A-工正粒子从B移到WC,则LB C^ = B- -c,可知佔-c,即A,C连线为一等势线，由电场线与等势面关系可知，电场强度方向与线AC垂直，选项A,B错误,C正确；由w 于,即■-:B> -A,可知，电场线沿AC垂线且指向右上方，由几何关<3 3 lf BC 2W系可知,B点到AC直线的距离为d= x . a=a,所以E=」=“■,故选项D正确.4. （2017 •德州质检）如图中A,B,C三点都在匀强电场中，已知AJBC, / ABC=60 ,BC=20 cm,把一个电荷量q=10-5 C的正电荷从A移到B,静电力做功为零，从B移到C,静电力做功为-1.73 x 10-3 J,则该匀强电场的电场强度是（D ）A. 865 V/m,垂直AC向左B. 865 V/m,垂直AC向右C. 1 000 V/m,垂直AB斜向上D. 1 000 V/m,垂直AB斜向下解析：电荷从A到B静电力做功为零，则电势差为零,A,B两点电势相等,AB为匀强电场中的一条等势线，电荷从B移到C,则有U B C=B- ：:cW uc - 173x 10^----- -5=「= 汁V=-173 V,贝S fc,由电场线与等势面关系可知，过C点的电场线垂直于AB,且指向右下方，由几何关系可知,C到AB的距离d=BC- sin 60 ° =0.2 x ■' m=0.173 m.U 173则匀强电场的电场强度大小E」=n V/m=1 000 V/m,故选项D正确.索能提升5. 如图所示，有竖直向下的匀强电场，A,B两等势面间距离为5 cm,电势差为25 V,在电场中P点固定放置电荷量为5X10-9 C的负点电荷，此时电场中有一点电场强度为零，此点在P点的（B ）A. 上方30 cmB. 下方30 cmC.上方25 cmD. 下方25 cmlf AB u 25解析：由E二」知，该匀强电场的电场强度大小为V/m=500V/m,因为P点放置了负电荷，使得电场中有一点的电场强度为零，说明点电荷在该点电场强度方向竖直向上，大小为500 V/m,根据负电荷q2的电场强度分布可知该点在P点正下方，由E=k_陋5 X 10'9得,r=卜"=50（】m=0.3 m=30 cm,选项B正确.6. （2017 •长沙模拟）（多选）如图所示，平面内有一菱形abed,0点为其两对角线的交点.空间存在一未知的静电场，方向与菱形所在平面平行,有一电子,若从a点运动至d点,电势能就会增加△ E,若从d点运动至c 点,电势能就会减少△ E,那么此空间存在的静电场可能是（AC ）A. 方向垂直于ac,并由b指向d的匀强电场B. 方向垂直于bd,并由c指向a的匀强电场C. 位于0点的正点电荷形成的电场D. 位于b点的负点电荷形成的电场解析：电子从a点运动至d点，电势能增加△ E,从d点运动至c点，电势能减少△ E,可断定a点和c点电势相等，若是匀强电场，则ac连线W ad ME 0E即为等势线，电场线与等势线垂直•由于U d=^a- %二q = Y二亡＞0,即d,可知「0＞冷,则电场线的方向是由b指向d.如果该电场是位于0点的正点电荷形成的电场,a,c在同一等势面上，电子从a移到d,电势能增加,从d移到c电势能减少，符合题意,选项A,C正确.7. (2017 •潍坊质检)平行的带电金属板A,B间是匀强电场，如图所示, 两板间距离是5 cm,两板间的电压是60 V.试问：百丨I+＜+ + + +---£ -(1)两板间的电场强度是多大？⑵电场中有R和P2两点,P1点离A板0.5 cm,P2点离B板也是0.5 cm,R 和F2两点间的电势差为多大？(3)若B板接地,F i和P2两点的电势各是多大？u解析：(1)根据公式E='代入数据得602E八"_ V/m=1 200 V/m.⑵F i F2沿静电力方向的距离为d i2=5 cm-(0.5+0.5)cm=4 cm.根据公式U=Ed有Ui2=Ed2=1 200 X4X 10-2 V=48 V.2(3)若B 板接地，贝y B=0,U PIB= 1- B=Ec PiB=1 200 X (4.5 X 10-) V=54 V, 得i=54 V.同理2=6 V.答案:(1)1 200 V/m (2)48 V (3)54 V 6 V(教师备用)【备用题组】1. (多选)如图,绝缘杆长L,两端分别带有等量异号电荷，电荷量值均为Q,处在电场强度为E的匀强电场中，杆与电场线夹角a =60° ,若使杆沿顺时针转过60° (以杆上某一点为圆心转动),则下述说法正确的是(BD )ZZLZ£A. 静电力不做功，两电荷电势能不变QRLB. 静电力做的总功为',两电荷的电势能减小QELC. 静电力做的总功为-「，两电荷的电势能增加D. 静电力做的总功大小跟转轴位置无关解析:+Q所受静电力水平向右，-Q所受静电力水平向左，当杆沿顺时针方向转过60°时，静电力对两个电荷都做正功，两电荷的电势能都QEL减小，静电力做的总功为W二QEL1-C0S a）+QEL（1-C0S a）二〒，且静电力做的总功大小与转轴的位置无关；选项B,D正确.2. （2016 •山师大附中检测）如图所示，圆O所在的平面内有匀强电场存在,电场方向与圆面平行.一个带正电荷的微粒（不计重力）从图中A 点出发，以相同的初动能在圆内向各个方向运动，图中AB是圆的一条直径，/ BAC=30 ,已知只有当该微粒从图中C点处离开圆面时，动能才能达到最大值，则平面内的电场线方向为（C ）A. 沿A- B方向B. 沿A-C方向C. 沿》C方向D. 沿B-C方向解析：由W=ql可知，微粒由A射入到从C离开圆面时，动能最大，说明A,C两点的电势差最大，则C点为圆上电势最低的点，过C的切线为电势最低的等势面，故电场方向沿C—C方向,选项C正确.3. （2016 •徐州检测）如图所示，地面上方有匀强电场，取场中一点O 为圆心在竖直面内作半径R=0.1 m的圆,圆平面与电场方向平行.在C 点固定电荷量Q=5K 10-4 C的正点电荷,将质量为m=9 g,电荷量q= 2x 10-10 C 的带电小球放在圆周上的a点时，它恰好静止.若让带电小球从a点缓慢移至圆周最高点b时，外力需做多少功？解析：设匀强电场与竖直方向间夹角为a ,小球在a点时受力如图所示,由于小球恰好静止，应有qEcos a =mg,qEsin a =F,F=^_,代入数值得a =45° .因为a,b都在点电荷Q的电场的等势线上，所以小球从a-b时库仑力F 做功为零. 设所加外力做的功为W k,由动能定理得W外-mgR+qERcos a -qERsin a =0Qq整理得W k=k [, 代入数据得W外=9X 10-3 J.3答案:9 X10" JQq。
