活塞环三隙的测量

活塞环三隙的测量方法及标准活塞环是发动机中的重要部件，它的作用是密封活塞与缸体之间的空隙，防止燃气泄漏，同时也起到润滑作用。

活塞环的质量直接影响发动机的性能和寿命，因此对活塞环的测量十分重要。

本文将介绍活塞环三隙的测量方法及标准。

一、活塞环三隙的定义活塞环三隙是指活塞环与缸体之间的三个间隙，分别为上隙、下隙和侧隙。

上隙是指活塞环与缸体顶部之间的间隙，下隙是指活塞环与缸体底部之间的间隙，侧隙是指活塞环与缸体侧面之间的间隙。

二、活塞环三隙的测量方法1. 上隙的测量方法上隙的测量方法是将活塞环放入缸体中，用一个厚度为0.03mm的塑料片插入活塞环与缸体之间的间隙中，然后用千分尺测量塑料片的厚度，即为上隙的大小。

2. 下隙的测量方法下隙的测量方法是将活塞环放入缸体中，用一个厚度为0.03mm的塑料片插入活塞环与缸体之间的间隙中，然后用千分尺测量塑料片的厚度，再减去塑料片的厚度，即为下隙的大小。

3. 侧隙的测量方法侧隙的测量方法是将活塞环放入缸体中，用一个厚度为0.03mm的塑料片插入活塞环与缸体之间的间隙中，然后用千分尺测量塑料片的厚度，再减去塑料片的厚度，即为侧隙的大小。

三、活塞环三隙的标准活塞环三隙的大小应符合国家标准GB/T 1148-2009的规定。

其中，上隙的标准值为0.03-0.08mm，下隙的标准值为0.03-0.08mm，侧隙的标准值为0.02-0.06mm。

如果活塞环三隙的大小超出标准范围，就需要更换活塞环或调整缸体尺寸。

四、活塞环三隙的影响因素活塞环三隙的大小受到多种因素的影响，主要包括以下几个方面：1. 活塞环材料的选择不同材料的活塞环具有不同的热膨胀系数和硬度，因此对活塞环三隙的大小有一定影响。

2. 活塞环的制造工艺活塞环的制造工艺包括热处理、表面处理等，这些工艺对活塞环三隙的大小也有一定影响。

3. 缸体的尺寸和形状缸体的尺寸和形状对活塞环三隙的大小有直接影响，因此在设计和制造缸体时需要考虑活塞环的尺寸和形状。

简述活塞环三隙的检测方法
活塞环是发动机中重要的部件，它存在于发动机的活塞与活塞柱之间。

在使用过程中，活塞环会经历发动机活塞运动的大量变形及热张力的作用，经历时间的推移，活塞环会出现一定的磨损或损坏，这也是发动机磨损的主要来源之一。

活塞环的磨损会降低发动机的性能，甚至会导致发动机被损坏，因此，对活塞环的检测非常重要。

活塞环三隙检测方法通常用于检测活塞环的磨损情况。

这种检测方法是通过测量活塞环与活塞之间的三个间隙（活塞环全径间隙，活塞环上间隙和活塞环下间隙）来实现的，以此来检测活塞环的磨损情况。

首先，在拆卸活塞环之前，应检查活塞环的外部状况，是否发生变形或有明显的破损情况。

其次，对活塞环进行测量：1.卸活塞环，在活塞环下端用量规（即厚度规）测量活塞环上间隙和活塞环下间隙；2.内径规测量活塞环全径间隙；3.量时将量规正确放置在活塞环上，反复几次，以确定准确值。

通常来说，活塞环上间隙的标准值约为0.10mm，活塞环下间隙
的标准值约为0.15mm，活塞环全径间隙的标准值约为1.30mm。

如果
实测值超出标准值的范围，则表明活塞环发生磨损或者损坏，此时应更换新的活塞环。

在检测过程中，要注意密封圈的状况，如果密封圈有破损，则活塞环也需要更换。

此外，活塞环更换前最好进行清洗，防止在安装过
程中引起发动机因污染而受损。

总之，活塞环三隙检测作为检测活塞环磨损情况的重要方法，其重要性远不止于此，它也是发动机正常运作的重要组成部分。

在运用活塞环三隙检测方法时，需要带着专业的态度，如果实测值超出标准值范围，应及时更换活塞环，以确保发动机的正常运行。

活塞环三隙检测方法活塞环是发动机中非常重要的一个部件，在保证发动机正常工作的过程中起着至关重要的作用。

所谓活塞环三隙检测方法是对活塞环的内径、外径以及厚度进行检测，从而判断活塞环是否适合使用。

下面是关于活塞环三隙检测方法的10条详细描述。

1. 缺口方法缺口方法是活塞环三隙检测中最常用的方法之一。

检测时需要使用一定长度的硬度测量工具(如针形硬度计)，将其缓慢地压入活塞环的缺口位置。

通过测量硬度测量工具的最大插入深度，可以推算出活塞环的内径。

2. 双针法双针法是缺口法的变种，它使用两根粗细不同的针来检测活塞环的内径。

首先将较粗的针缓慢地插入活塞环内，然后再使用较细的针来测量某一固定位置的内径。

通过计算两根针的长度差，再加上较粗针的直径，就可以得到活塞环的内径。

3. 容量法容量法是活塞环三隙检测中最简单的方法之一。

它只需要将活塞环放入一定量的油中，然后记录下油面的高度。

根据油的密度可以计算出活塞环的容积，从而推算出内径和厚度。

4. 光学法光学法利用显微镜或放大镜的放大功能来检测活塞环的内径和外径。

这种方法常常需要使用精密度量仪器，如比较测量仪、垂直测量仪等，来实现高精度的测量。

5. 微晶硬度计法微晶硬度计法是活塞环三隙检测中比较先进的方法之一。

它利用晶格缺陷造成的硬度差异，来测量活塞环不同部位的硬度。

通过硬度的变化可以推断出活塞环的厚度和内径。

6. 转动摩擦法转动摩擦法是检测活塞环外径的一种方法。

它利用活塞环的转动摩擦力来推算出其外径。

具体操作时，将活塞环放置在特定位置上，并在其外侧施加一定的力，并记录下物体在较长时间内的转动次数。

通过转动次数和施加的力可以计算出活塞环的外径。

7. 激光扫描法激光扫描法是活塞环三隙检测中比较高级的方法之一。

它利用激光扫描设备对活塞环进行扫描，然后通过计算机进行分析处理，来得到活塞环的各项参数。

8. 火花放电法火花放电法是活塞环三隙检测中比较特殊的一种方法。

它利用绝缘体的放电特性，对活塞环的内径和厚度进行检测。

简述活塞环三隙的检测方法活塞环三隙是活塞环的重要结构部件，它以其高强度和灵活性，在内燃机中发挥着重要作用。

为了确保活塞环的正常使用，必须按照规定的检测标准进行定期检测，以确保活塞环三隙满足设计要求。

活塞环三隙的检测方法有多种，包括量具检测、声学检测、游标卡尺检测、厚度计检测、X射线检测等，其中最常用的是游标卡尺检测，它是利用游标卡尺测出活塞环三隙的厚度，并进一步确定其状态。

游标卡尺检测一般包括以下几步：1、将游标卡尺对准活塞环的表面；2、将游标卡尺的指针滑动到测量线上，并调整滑动杆位置；3、打开游标卡尺的按钮，将游标卡尺在活塞环的表面滑动，直到钢尺的指针接触活塞环的端部；4、重新调整滑动杆位置，使指针在测量线上；5、读取游标卡尺的数字，并相应地记录下来；6、将游标卡尺滑动到活塞环的另一端，再重复上述步骤，直到活塞环的三隙厚度被全部测量完毕；7、将测量出来的活塞环三隙厚度与标准值进行比较，以确定活塞环的状态。

此外，还可以通过声学检测、厚度计检测和X射线检测等检测方法来检测活塞环三隙的厚度，以帮助技术人员更好地评估活塞环的状况。

声学检测是把触摸器放置在活塞环表面上，然后通过解析检测仪表所产生的声音信号，从而推断出活塞环三隙宽度。

此外，还可以利用活塞环表面的垂直度，进而得到活塞环三隙的宽度。

厚度计检测是通过测量活塞环表面的粗糙度，来预测活塞环三隙的厚度。

此外，可以利用高频光栅测量仪，或者采用X射线技术测量活塞环材料的厚度，了解活塞环状态的变化。

活塞环三隙的检测是内燃机安全性能评估的重要组成部分，因此，必须确保活塞环三隙符合设计要求，以保证内燃机安全性能。

检测方法上以游标卡尺测量最为常用，而采用其他检测方式时，也要根据活塞环的结构及使用条件，选择最合适的检测方法，以确保活塞环的正常使用。

本文通过介绍活塞环三隙的检测方法，以帮助技术人员更好地评估活塞环的状况。

它介绍了游标卡尺检测的各步骤，以及可以采用的其他检测方法，包括声学检测、厚度计检测和X射线检测。

皖北经济技术学校 2017—2018学年第一学期 《汽车发动机构造》导学案 编制：侯哲 审核： 使用时间：班级 ： 姓名： 小组： 小组评价： 教师评价：1活塞环三隙的测量【学习目标】1、知识目标：掌握发动机活塞环三隙的测量方法2、能力目标：利用网络、视频等自学，同学之间相互交流3、情感目标：培养专业兴趣，独立思考，合作交流，自我管理的能力【重点难点】1、合理使用工具测量活塞环的三隙【自主学习】回顾内容：1、气环为一带有切口的弹性片圆装环，在自由状态下，气环的外径略气缸的直径 ，当环装入气缸后，产生弹力压紧在气缸壁上，其切口处有一定间隙称为 。

A 、大于 B 、小于 C 、端隙新课内容： 一、活塞环三隙检测1、活塞环端隙检测方法(1)把活塞环装入到气缸内，然后用不带活塞环的活塞将其推到该环处在的上止点位置，用塞尺检查端隙是否符合要求。

(2) 量具用之前应该清洁校准（3）塞尺感觉稍有阻力，即为间隙值。

左图是检测发动机活塞环端隙（4） 测量本组发动机活塞环端隙，正确读出测量气环端隙值为 mm 。

22、活塞环侧隙检测方法将环放在环槽内，围绕环槽滚动一圈，环在槽内应滚动自如，既不松动，又无阻滞现象。

然后用塞尺测量侧隙值，应符合要求。

（1）量具用之前应该清洁校准 （2）塞尺感觉稍有阻力，即为间隙值。

（3）测量活塞侧隙时要将活塞环槽清洁干净。

下图是检测发动机活塞环侧隙测量此发动机活塞环侧隙，正确读出气环侧隙值为 mm 。

3、活塞环背隙检测方法用游标卡尺测量出活塞环槽的深度和活塞环的宽度，两者的差即为背隙，应符合要求。

（1）测量此发动机活塞环背隙，正确读出气环背隙值为 mm 。

【合作探究】1、活塞环三隙过大，会对发动机造成什么影响皖北经济技术学校 2017—2018学年第一学期《汽车发动机构造》导学案编制：侯哲审核：使用时间：班级：姓名：小组：小组评价：教师评价：【自我评估】1、请根据自己任务的完成情况，对自己的学习进行自我评估，并提出改进意见2、你对本次课有何更好的建议，还存在哪些问题？评语：3。

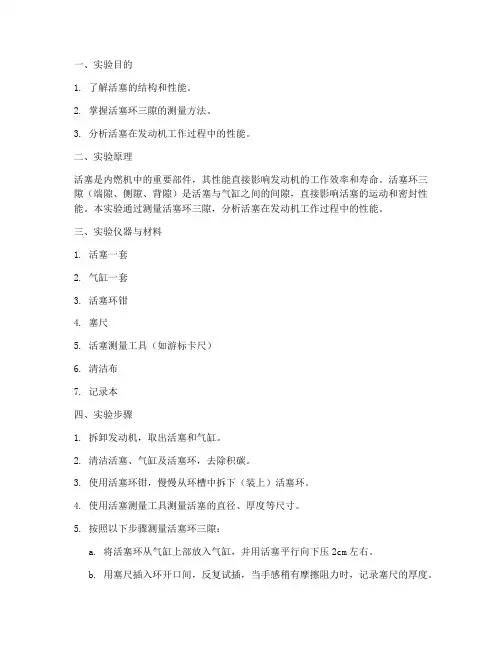

一、实验目的1. 了解活塞的结构和性能。

2. 掌握活塞环三隙的测量方法。

3. 分析活塞在发动机工作过程中的性能。

二、实验原理活塞是内燃机中的重要部件，其性能直接影响发动机的工作效率和寿命。

活塞环三隙（端隙、侧隙、背隙）是活塞与气缸之间的间隙，直接影响活塞的运动和密封性能。

本实验通过测量活塞环三隙，分析活塞在发动机工作过程中的性能。

三、实验仪器与材料1. 活塞一套2. 气缸一套3. 活塞环钳4. 塞尺5. 活塞测量工具（如游标卡尺）6. 清洁布7. 记录本四、实验步骤1. 拆卸发动机，取出活塞和气缸。

2. 清洁活塞、气缸及活塞环，去除积碳。

3. 使用活塞环钳，慢慢从环槽中拆下（装上）活塞环。

4. 使用活塞测量工具测量活塞的直径、厚度等尺寸。

5. 按照以下步骤测量活塞环三隙：a. 将活塞环从气缸上部放入气缸，并用活塞平行向下压2cm左右。

b. 用塞尺插入环开口间，反复试插，当手感稍有摩擦阻力时，记录塞尺的厚度。

c. 重复步骤b，分别测量端隙、侧隙和背隙。

6. 记录测量数据。

五、实验结果与分析1. 活塞尺寸测量结果如下：活塞直径：____mm活塞厚度：____mm2. 活塞环三隙测量结果如下：端隙：____mm侧隙：____mm背隙：____mm根据测量结果，分析活塞在发动机工作过程中的性能：1. 活塞直径和厚度符合设计要求，活塞形状规则，无变形。

2. 活塞环三隙在允许范围内，说明活塞与气缸之间的间隙适中，有利于活塞的运动和密封。

3. 端隙、侧隙和背隙的测量结果有助于判断活塞在发动机工作过程中的磨损情况，为发动机的维护和保养提供依据。

六、实验结论通过本次实验，我们了解了活塞的结构和性能，掌握了活塞环三隙的测量方法，并分析了活塞在发动机工作过程中的性能。

实验结果表明，活塞尺寸和活塞环三隙符合设计要求，活塞在发动机工作过程中性能良好。

七、注意事项1. 实验过程中注意安全，避免受伤。

2. 使用塞尺测量活塞环三隙时，注意塞尺的厚度。

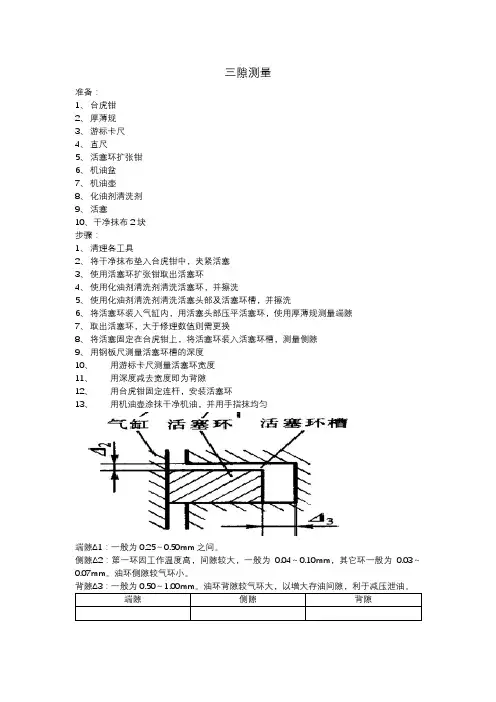

三隙测量
准备：
1、台虎钳
2、厚薄规
3、游标卡尺
4、直尺
5、活塞环扩张钳
6、机油盆
7、机油壶
8、化油剂清洗剂
9、活塞
10、干净抹布2块
步骤：
1、清理各工具
2、将干净抹布垫入台虎钳中，夹紧活塞
3、使用活塞环扩张钳取出活塞环
4、使用化油剂清洗剂清洗活塞环，并擦洗
5、使用化油剂清洗剂清洗活塞头部及活塞环槽，并擦洗
6、将活塞环装入气缸内，用活塞头部压平活塞环，使用厚薄规测量端隙
7、取出活塞环，大于修理数值则需更换
8、将活塞固定在台虎钳上，将活塞环装入活塞环槽，测量侧隙
9、用钢板尺测量活塞环槽的深度
10、用游标卡尺测量活塞环宽度
11、用深度减去宽度即为背隙
12、用台虎钳固定连杆，安装活塞环
13、用机油壶涂抹干净机油，并用手指抹均匀
端隙Δ1：一般为0.25～0.50mm之间。

侧隙Δ2：第一环因工作温度高，间隙较大，一般为0.04～0.10mm，其它环一般为0.03～0.07mm。

油环侧隙较气环小。

背隙Δ3：一般为0.50～1.00mm。

油环背隙较气环大，以增大存油间隙，利于减压泄油。

简述活塞环三隙的检测方法
活塞环三隙是热力发动机基础构件，其可靠性直接关系到发动机的可靠运行。

因此，活塞环三隙的检测是保证发动机安全运行的必要手续。

活塞环三隙检测方法主要有以下几种：
一、夹壁式活塞环三隙检测：该方法以夹壁为活塞环表面准确测试三隙宽度，以及夹壁两端与活塞环夹紧面之间的游隙。

通常可以使用测游隙仪和测夹紧仪来实现这种测量方法。

二、锥形式活塞环三隙检测：这种检测方法依靠穿孔安装在活塞环上的特殊锥形检测仪，通过测锥角来确定活塞环的三隙宽度，以及应用力的大小来确定活塞环的夹紧面之间的游隙。

三、拉伸式活塞环三隙检测：拉伸式活塞环三隙检测通过在活塞环两端进行拉伸来获得三隙尺寸，该方法可以检测出活塞环表面和夹紧面之间的游隙。

四、射线式活塞环三隙检测：射线式活塞环三隙检测方法是利用放射线照射活塞环的厚度完成三隙的检测，该检测方法可以有效地检测出活塞环表面和夹紧面之间的游隙，同时也可以测量活塞环内外径。

总之，活塞环三隙检测方法有夹壁式、锥形式、拉伸式以及射线式等几种，各种测量方法各有优劣，需要经过较多测量实践后，再结合实际情况和经济成本，最终选择出合适的测量方法。

另外，为了保证活塞环三隙检测的准确性，应该定期实施活塞环三隙的检测工作，并给出对策措施，以保证热力发动机的可靠运行。

以上就是关于活塞环三隙检测方法的介绍，以帮助大家对活塞环三隙检测更加了解，从而保障发动机的安全运行。

活塞环三隙及漏光度检检测为了确保活塞环与活塞环槽、气缸壁的良好配合，在选配活塞环时，需要进行活塞环的弹力检验、漏光度检验，端隙、侧隙和背隙检验。

1.活塞环的弹力检验，用活塞环弹力检验仪检验。

应符合机型的规定要求。

2.活塞环漏光的检验：活塞环漏光度检验的目的是察看活塞环与气缸壁的贴合情况，漏光度过大，活塞环局部接触面积小，而造成漏光和机油上窜，燃烧积碳，排气管排黑烟，选配活塞环时，必须进行漏光检查。

检测程序：将活塞环平放在气缸内，活塞环置于气缸内，用倒置的活塞将其推平，活塞上面放一块直径略小于活塞环外径的圆形盖板，盖住活塞的内圆，在活塞环的下面放一个发亮的灯，从气缸上部观察活塞与气缸壁的缝隙，确定七漏光情况。

漏光度要求：漏光出的缝隙，应不大于0.3mm；在同一根活塞环的漏光不得多于两处，漏光弧长在圆周上一处不得大于30°；同一环上的漏光弧长总和不得超过60°；在环端口处左右30°范围内不允许有漏光现象。

3.三隙检测（端隙、侧隙及背隙）发动机工作时，活塞环随活塞在气缸内作往复运动时，有径向涨缩变形现象，因此活塞环在气缸内应有开口间隙，与活塞环槽间应有侧隙与背隙。

（1）开口间隙，又称端隙，是活塞冷状态下装入气缸后开口处的间隙。

此间隙是为了防止活塞环受热膨胀卡死在气缸内设置的。

在检查漏光度的同时可检查端隙，用厚薄规测量。

端隙检验：将活塞环置于气缸内，并用倒置的活塞顶部将其推平，然后用厚薄规测量。

若端隙大于规定值，则应重新选配活塞环；若间隙小于规定值，应用细平锉刀对环的端口进行锉修。

锉修注意事项：活塞环要有支点；只能锉修一端环口且应平整；锉刀单方向行刀；四周用力捏紧检验活塞环，两面都要检验。

端隙：解放一道气环0.50~0.70mm，二道气环0.40~0.60mm，油环0.30~0.50mm 东风一道气环0.29~0.49mm，二道气环0.29~0.49mm，油环0.50~0.70mm （2）侧隙，又称边隙，是环高方向上与环槽之间的间隙。
