活塞环三隙测量

活塞环三隙的测量方法及标准活塞环是发动机中的重要部件，它的作用是密封活塞与缸体之间的空隙，防止燃气泄漏，同时也起到润滑作用。

活塞环的质量直接影响发动机的性能和寿命，因此对活塞环的测量十分重要。

本文将介绍活塞环三隙的测量方法及标准。

一、活塞环三隙的定义活塞环三隙是指活塞环与缸体之间的三个间隙，分别为上隙、下隙和侧隙。

上隙是指活塞环与缸体顶部之间的间隙，下隙是指活塞环与缸体底部之间的间隙，侧隙是指活塞环与缸体侧面之间的间隙。

二、活塞环三隙的测量方法1. 上隙的测量方法上隙的测量方法是将活塞环放入缸体中，用一个厚度为0.03mm的塑料片插入活塞环与缸体之间的间隙中，然后用千分尺测量塑料片的厚度，即为上隙的大小。

2. 下隙的测量方法下隙的测量方法是将活塞环放入缸体中，用一个厚度为0.03mm的塑料片插入活塞环与缸体之间的间隙中，然后用千分尺测量塑料片的厚度，再减去塑料片的厚度，即为下隙的大小。

3. 侧隙的测量方法侧隙的测量方法是将活塞环放入缸体中，用一个厚度为0.03mm的塑料片插入活塞环与缸体之间的间隙中，然后用千分尺测量塑料片的厚度，再减去塑料片的厚度，即为侧隙的大小。

三、活塞环三隙的标准活塞环三隙的大小应符合国家标准GB/T 1148-2009的规定。

其中，上隙的标准值为0.03-0.08mm，下隙的标准值为0.03-0.08mm，侧隙的标准值为0.02-0.06mm。

如果活塞环三隙的大小超出标准范围，就需要更换活塞环或调整缸体尺寸。

四、活塞环三隙的影响因素活塞环三隙的大小受到多种因素的影响，主要包括以下几个方面：1. 活塞环材料的选择不同材料的活塞环具有不同的热膨胀系数和硬度，因此对活塞环三隙的大小有一定影响。

2. 活塞环的制造工艺活塞环的制造工艺包括热处理、表面处理等，这些工艺对活塞环三隙的大小也有一定影响。

3. 缸体的尺寸和形状缸体的尺寸和形状对活塞环三隙的大小有直接影响，因此在设计和制造缸体时需要考虑活塞环的尺寸和形状。

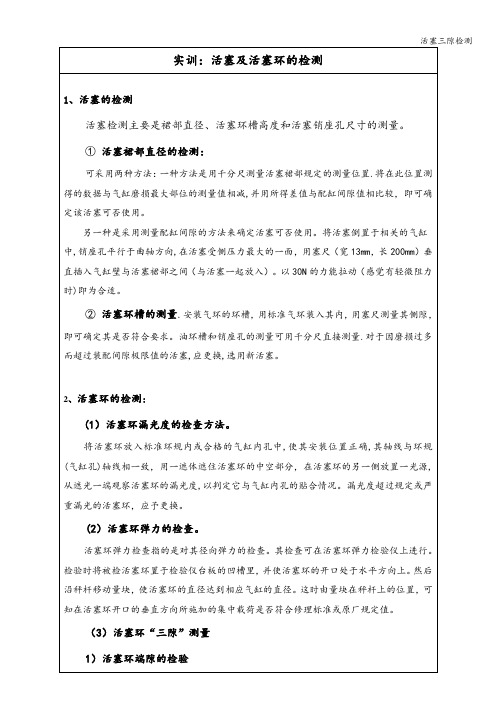

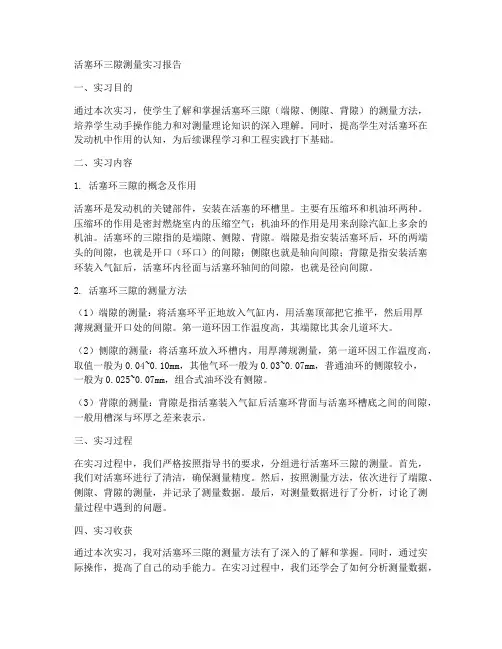

活塞环三隙测量实习报告一、实习目的通过本次实习，使学生了解和掌握活塞环三隙（端隙、侧隙、背隙）的测量方法，培养学生动手操作能力和对测量理论知识的深入理解。

同时，提高学生对活塞环在发动机中作用的认知，为后续课程学习和工程实践打下基础。

二、实习内容1. 活塞环三隙的概念及作用活塞环是发动机的关键部件，安装在活塞的环槽里。

主要有压缩环和机油环两种。

压缩环的作用是密封燃烧室内的压缩空气；机油环的作用是用来刮除汽缸上多余的机油。

活塞环的三隙指的是端隙、侧隙、背隙。

端隙是指安装活塞环后，环的两端头的间隙，也就是开口（环口）的间隙；侧隙也就是轴向间隙；背隙是指安装活塞环装入气缸后，活塞环内径面与活塞环轴间的间隙，也就是径向间隙。

2. 活塞环三隙的测量方法（1）端隙的测量：将活塞环平正地放入气缸内，用活塞顶部把它推平，然后用厚薄规测量开口处的间隙。

第一道环因工作温度高，其端隙比其余几道环大。

（2）侧隙的测量：将活塞环放入环槽内，用厚薄规测量，第一道环因工作温度高，取值一般为0.04~0.10mm，其他气环一般为0.03~0.07mm，普通油环的侧隙较小，一般为0.025~0.07mm，组合式油环没有侧隙。

（3）背隙的测量：背隙是指活塞装入气缸后活塞环背面与活塞环槽底之间的间隙，一般用槽深与环厚之差来表示。

三、实习过程在实习过程中，我们严格按照指导书的要求，分组进行活塞环三隙的测量。

首先，我们对活塞环进行了清洁，确保测量精度。

然后，按照测量方法，依次进行了端隙、侧隙、背隙的测量，并记录了测量数据。

最后，对测量数据进行了分析，讨论了测量过程中遇到的问题。

四、实习收获通过本次实习，我对活塞环三隙的测量方法有了深入的了解和掌握。

同时，通过实际操作，提高了自己的动手能力。

在实习过程中，我们还学会了如何分析测量数据，解决实际问题。

此外，实习过程中的团队协作，也培养了我们的合作精神和领导能力。

五、实习总结活塞环三隙测量实习是我们发动机课程的一部分，通过这次实习，我们不仅学到了专业知识，还培养了实际操作能力。

活塞环三隙检测方法活塞环是发动机中非常重要的一个部件，在保证发动机正常工作的过程中起着至关重要的作用。

所谓活塞环三隙检测方法是对活塞环的内径、外径以及厚度进行检测，从而判断活塞环是否适合使用。

下面是关于活塞环三隙检测方法的10条详细描述。

1. 缺口方法缺口方法是活塞环三隙检测中最常用的方法之一。

检测时需要使用一定长度的硬度测量工具(如针形硬度计)，将其缓慢地压入活塞环的缺口位置。

通过测量硬度测量工具的最大插入深度，可以推算出活塞环的内径。

2. 双针法双针法是缺口法的变种，它使用两根粗细不同的针来检测活塞环的内径。

首先将较粗的针缓慢地插入活塞环内，然后再使用较细的针来测量某一固定位置的内径。

通过计算两根针的长度差，再加上较粗针的直径，就可以得到活塞环的内径。

3. 容量法容量法是活塞环三隙检测中最简单的方法之一。

它只需要将活塞环放入一定量的油中，然后记录下油面的高度。

根据油的密度可以计算出活塞环的容积，从而推算出内径和厚度。

4. 光学法光学法利用显微镜或放大镜的放大功能来检测活塞环的内径和外径。

这种方法常常需要使用精密度量仪器，如比较测量仪、垂直测量仪等，来实现高精度的测量。

5. 微晶硬度计法微晶硬度计法是活塞环三隙检测中比较先进的方法之一。

它利用晶格缺陷造成的硬度差异，来测量活塞环不同部位的硬度。

通过硬度的变化可以推断出活塞环的厚度和内径。

6. 转动摩擦法转动摩擦法是检测活塞环外径的一种方法。

它利用活塞环的转动摩擦力来推算出其外径。

具体操作时，将活塞环放置在特定位置上，并在其外侧施加一定的力，并记录下物体在较长时间内的转动次数。

通过转动次数和施加的力可以计算出活塞环的外径。

7. 激光扫描法激光扫描法是活塞环三隙检测中比较高级的方法之一。

它利用激光扫描设备对活塞环进行扫描，然后通过计算机进行分析处理，来得到活塞环的各项参数。

8. 火花放电法火花放电法是活塞环三隙检测中比较特殊的一种方法。

它利用绝缘体的放电特性，对活塞环的内径和厚度进行检测。

简述活塞环三隙的检测方法活塞环三隙是活塞环的重要结构部件，它以其高强度和灵活性，在内燃机中发挥着重要作用。

为了确保活塞环的正常使用，必须按照规定的检测标准进行定期检测，以确保活塞环三隙满足设计要求。

活塞环三隙的检测方法有多种，包括量具检测、声学检测、游标卡尺检测、厚度计检测、X射线检测等，其中最常用的是游标卡尺检测，它是利用游标卡尺测出活塞环三隙的厚度，并进一步确定其状态。

游标卡尺检测一般包括以下几步：1、将游标卡尺对准活塞环的表面；2、将游标卡尺的指针滑动到测量线上，并调整滑动杆位置；3、打开游标卡尺的按钮，将游标卡尺在活塞环的表面滑动，直到钢尺的指针接触活塞环的端部；4、重新调整滑动杆位置，使指针在测量线上；5、读取游标卡尺的数字，并相应地记录下来；6、将游标卡尺滑动到活塞环的另一端，再重复上述步骤，直到活塞环的三隙厚度被全部测量完毕；7、将测量出来的活塞环三隙厚度与标准值进行比较，以确定活塞环的状态。

此外，还可以通过声学检测、厚度计检测和X射线检测等检测方法来检测活塞环三隙的厚度，以帮助技术人员更好地评估活塞环的状况。

声学检测是把触摸器放置在活塞环表面上，然后通过解析检测仪表所产生的声音信号，从而推断出活塞环三隙宽度。

此外，还可以利用活塞环表面的垂直度，进而得到活塞环三隙的宽度。

厚度计检测是通过测量活塞环表面的粗糙度，来预测活塞环三隙的厚度。

此外，可以利用高频光栅测量仪，或者采用X射线技术测量活塞环材料的厚度，了解活塞环状态的变化。

活塞环三隙的检测是内燃机安全性能评估的重要组成部分，因此，必须确保活塞环三隙符合设计要求，以保证内燃机安全性能。

检测方法上以游标卡尺测量最为常用，而采用其他检测方式时，也要根据活塞环的结构及使用条件，选择最合适的检测方法，以确保活塞环的正常使用。

本文通过介绍活塞环三隙的检测方法，以帮助技术人员更好地评估活塞环的状况。

它介绍了游标卡尺检测的各步骤，以及可以采用的其他检测方法，包括声学检测、厚度计检测和X射线检测。

皖北经济技术学校 2017—2018学年第一学期 《汽车发动机构造》导学案 编制：侯哲 审核： 使用时间：班级 ： 姓名： 小组： 小组评价： 教师评价：1活塞环三隙的测量【学习目标】1、知识目标：掌握发动机活塞环三隙的测量方法2、能力目标：利用网络、视频等自学，同学之间相互交流3、情感目标：培养专业兴趣，独立思考，合作交流，自我管理的能力【重点难点】1、合理使用工具测量活塞环的三隙【自主学习】回顾内容：1、气环为一带有切口的弹性片圆装环，在自由状态下，气环的外径略气缸的直径 ，当环装入气缸后，产生弹力压紧在气缸壁上，其切口处有一定间隙称为 。

A 、大于 B 、小于 C 、端隙新课内容： 一、活塞环三隙检测1、活塞环端隙检测方法(1)把活塞环装入到气缸内，然后用不带活塞环的活塞将其推到该环处在的上止点位置，用塞尺检查端隙是否符合要求。

(2) 量具用之前应该清洁校准（3）塞尺感觉稍有阻力，即为间隙值。

左图是检测发动机活塞环端隙（4） 测量本组发动机活塞环端隙，正确读出测量气环端隙值为 mm 。

22、活塞环侧隙检测方法将环放在环槽内，围绕环槽滚动一圈，环在槽内应滚动自如，既不松动，又无阻滞现象。

然后用塞尺测量侧隙值，应符合要求。

（1）量具用之前应该清洁校准 （2）塞尺感觉稍有阻力，即为间隙值。

（3）测量活塞侧隙时要将活塞环槽清洁干净。

下图是检测发动机活塞环侧隙测量此发动机活塞环侧隙，正确读出气环侧隙值为 mm 。

3、活塞环背隙检测方法用游标卡尺测量出活塞环槽的深度和活塞环的宽度，两者的差即为背隙，应符合要求。

（1）测量此发动机活塞环背隙，正确读出气环背隙值为 mm 。

【合作探究】1、活塞环三隙过大，会对发动机造成什么影响皖北经济技术学校 2017—2018学年第一学期《汽车发动机构造》导学案编制：侯哲审核：使用时间：班级：姓名：小组：小组评价：教师评价：【自我评估】1、请根据自己任务的完成情况，对自己的学习进行自我评估，并提出改进意见2、你对本次课有何更好的建议，还存在哪些问题？评语：3。

三隙测量
准备：
1、台虎钳
2、厚薄规
3、游标卡尺
4、直尺
5、活塞环扩张钳
6、机油盆
7、机油壶
8、化油剂清洗剂
9、活塞
10、干净抹布2块
步骤：
1、清理各工具
2、将干净抹布垫入台虎钳中，夹紧活塞
3、使用活塞环扩张钳取出活塞环
4、使用化油剂清洗剂清洗活塞环，并擦洗
5、使用化油剂清洗剂清洗活塞头部及活塞环槽，并擦洗
6、将活塞环装入气缸内，用活塞头部压平活塞环，使用厚薄规测量端隙
7、取出活塞环，大于修理数值则需更换
8、将活塞固定在台虎钳上，将活塞环装入活塞环槽，测量侧隙
9、用钢板尺测量活塞环槽的深度
10、用游标卡尺测量活塞环宽度
11、用深度减去宽度即为背隙
12、用台虎钳固定连杆，安装活塞环
13、用机油壶涂抹干净机油，并用手指抹均匀
端隙Δ1：一般为0.25～0.50mm之间。

侧隙Δ2：第一环因工作温度高，间隙较大，一般为0.04～0.10mm，其它环一般为0.03～0.07mm。

油环侧隙较气环小。

背隙Δ3：一般为0.50～1.00mm。

油环背隙较气环大，以增大存油间隙，利于减压泄油。
