三、组合开关

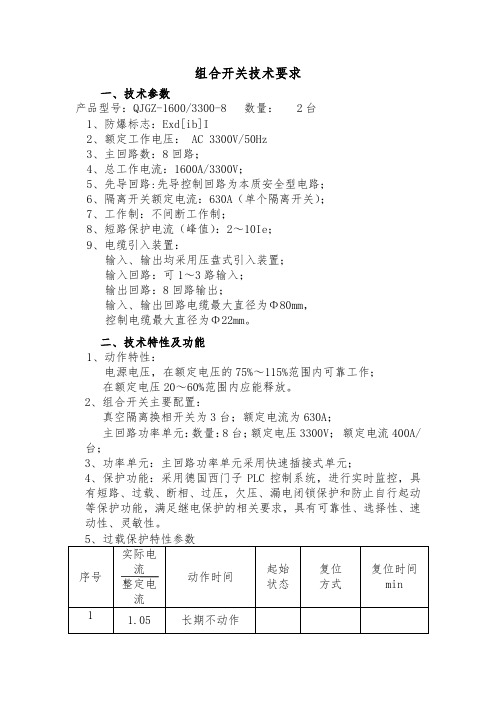

组合开关技术要求一、技术参数产品型号：QJGZ-1600/3300-8 数量： 2台1、防爆标志：Exd[ib]I2、额定工作电压： AC 3300V/50Hz3、主回路数：8回路；4、总工作电流：1600A/3300V；5、先导回路:先导控制回路为本质安全型电路；6、隔离开关额定电流：630A（单个隔离开关）；7、工作制：不间断工作制；8、短路保护电流（峰值）：2～10Ie；9、电缆引入装置：输入、输出均采用压盘式引入装置；输入回路：可1～3路输入；输出回路：8回路输出；输入、输出回路电缆最大直径为Φ80mm，控制电缆最大直径为Φ22mm。

二、技术特性及功能1、动作特性：电源电压，在额定电压的75%～115%范围内可靠工作；在额定电压20～60%范围内应能释放。

2、组合开关主要配置：真空隔离换相开关为3台；额定电流为630A；主回路功率单元：数量：8台；额定电压3300V；额定电流400A/台；3、功率单元：主回路功率单元采用快速插接式单元；4、保护功能：采用德国西门子PLC控制系统，进行实时监控，具有短路、过载、断相、过压，欠压、漏电闭锁保护和防止自行起动等保护功能，满足继电保护的相关要求，具有可靠性、选择性、速动性、灵敏性。

6、断相保护特性参数表7、漏电闭锁保护特性: 组合开关的主电路对地绝缘电阻闭锁值表主回路对地绝缘电阻闭锁值8、先导回路：远控先导回路为本质安全型电路；带有二极管反向、二极管未接、先导线短路防止自起动等保护。

9、闭锁功能：组合开关具有机械和电气闭锁；10、组合开关采用双快开门结构；并具有双门互锁机构；11、主回路短路保护采用带有电动机保护型熔断器和PLC双重保护功能及作后备保护，短路额定开断电流不低于50KA。

12、运行控制方式：单路控制运行、多路顺序控制运行、双机双速控制运行（低高速自动切换）等三种方式，且控制方式和切换时间，可根据需要自由设定；13、采用中文显示系统，可对组合开关各回路的运行参数和控制方式进行设定，所有模拟信号均处理为数字信号，可以显示电压、电流、日期、时间等信息。

常用低压电器简述低压电器一般指工作电压低于1 000 V的电器。

机床常用低压电器在机床控制电路中主要起通断、控制、保护、调节等作用。

低压电器分为手动电器和自动电器两类。

手动电器是由工作人员手动操作的，这类电器包括刀开关、组合开关、铁壳开关和按钮等。

自动电器是按照指令、信号或某个物理量的变化而自或动作的。

这类电器有各种继电器、接触器等，还有起保护作用能电器，如熔断器等。

一、开关开关通常是指用手操纵，对电路进行接通或断开的一种控制电器。

1．刀开关它是一种应用广泛、结构简单的手动电器。

刀极数目有二极和三极两种，如图5—1a 所示是二极刀开关的结构图及符号。

在瓷质底座上装有静插座，安装熔丝的接头和带瓷质手柄的闸刀等。

胶盖罩住刀片和静插座，当电源被切断时，它能熄灭刀片和静插座之间产生的电弧，防止电弧烧伤操作人员。

安装刀开关时应将电源线接在静插座上，将用电器接在刀开关的出线端。

这样在分闸时，刀片和熔丝不会带电，以保证装换熔丝和维修用电器的人员安全。

刀开关主要用于接通和切断电路或隔离电源。

常用的刀开关有1HK ，2HK 系列胶盖瓷底刀开关，它们的额定电压为交流380 V ，额定电流有15 A ，30 A 和60 A 三种。

长期使用的刀开关，刀口部分易被电弧灼伤，严重灼伤的刀开关应及时更换。

应正确使用熔断器(见后面单元)，如果出现熔断器连接部分、导线连接部分氧化、烧黑的部分，要进行清理，必要时进行更换。

严禁在没有盖好开关盖的情况下，接通或断开有负载电路。

操作刀开关时不能动作迟缓，犹豫不决。

动作越慢，越容易出电弧，影响开关使用寿命，容易出危险。

2．铁壳开关铁壳开关又叫负荷开关。

如图5—2所示，铁壳开关主要由动闸刀、速断弹簧、刀座、操作手柄、熔断器等组成。

将这些元件装在一个铁壳内，所以称为铁壳开关。

速断弹簧能迅速将动闸刀从刀座拉开，使电弧迅速拉长而熄灭。

在操作手柄一侧的铁壳边上有一凸肋，它的作用是当开关接通时，铁壳盖不能打开；而铁壳盖打开时，开关不能合闸，以保证安全。

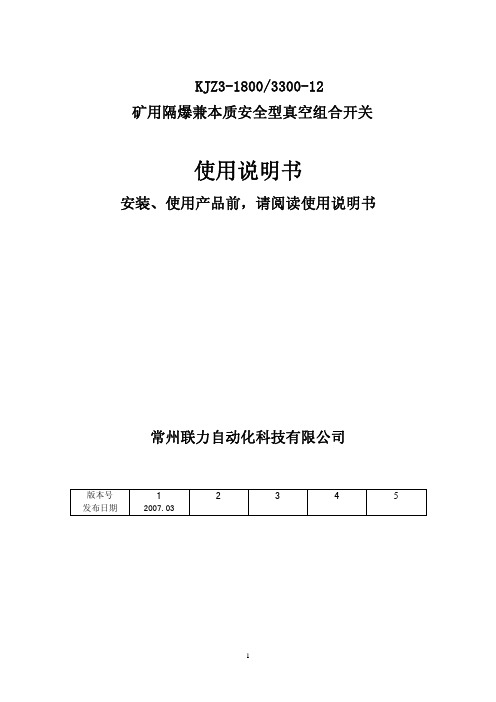

KJZ3-1800/3300-12矿用隔爆兼本质安全型真空组合开关使用说明书安装、使用产品前，请阅读使用说明书常州联力自动化科技有限公司版本号发布日期12007.032 3 4 51.1 主要用途及适用范围KJZ3-1800/3300-12矿用隔爆兼本质安全型真空组合开关（以下简称组合开关）适用于含有甲烷混合气体、具有煤尘爆炸危险的煤矿井下。

在额定电压交流50HZ 3300V供电线路中，对多台三相交流电动机进行起动、停止、双速切换控制，并能对电动机及供电线路进行保护。

组合开关配有127V、220V辅助电源，供照明与控制用。

1.2 正常工作条件a) 海拔不超过1000m；b)周围空气温度为（-5～+40）℃；c)周围空气相对湿度不大于95%（+25。

C时）；d)在有沼气与煤尘爆炸性混合物的矿井中；e)无破坏绝缘的气体或蒸汽的环境中；f)无显著摇动和冲击振动的地方；g)能防止滴水的地方；h)与水平面安装倾斜度不超过15°。

1.3 产品品种、规格a) 防爆型式和标志：隔爆兼本质安全型，Exd［ib］Ⅰ；b) 规格：额定电压：3300V；总电流：1800A；12路输出。

1.4 型号K J Z 3 - 1800 / 3300 -12补充说明代号额定工作电压（V）额定工作电流（A）设计序号真空、组合隔爆兼本安控制类电器1.5 执行标准：MT111-1998、Q/320411AMQ055-2009。

a) 产品具有自主知识产权可以实现系统性能的免费升级，满足矿方个性化功能的要求b) 组合开关控制保护采用以16位、32MIPS电机数字化控制专用处理器为核心的DSP 数据采集和处理模块，取代了当前国内外较为先进的矿用开关所使用的MCS51或MCS96单片机或单片机外加通用PC的模式，实现全数字化处理、控制、保护、中文显示、故障诊断和网络联接等功能。

多个DSP数字信号处理间，采用CAN总线，形成高速控制局域网。
