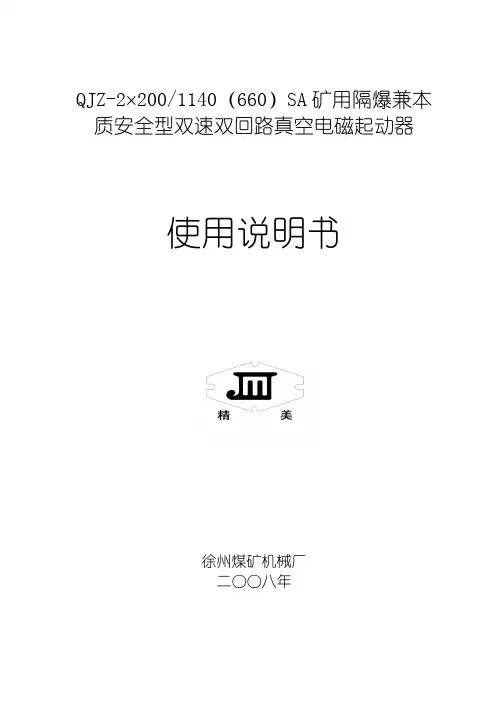

QJZ-2 200/1140（660）SA矿用隔爆兼本质安全型双速双回路真空电磁起动器使用说明书徐州煤矿机械厂二○○八年使用前请认真阅读使用说明书QJZ-2×200/1140（660）SA矿用隔爆兼本质安全型双速双回路真空电磁起动器1、概述1.1用途及适用范围QJZ-2×200/1140（660）SA矿用隔爆兼本质安全型双速双回路真空电磁起动器(以下简称开关)适用于有甲烷及煤尘爆炸危险的煤矿井下。
在交流50Hz,电压为1140V或660V供电线路中,可对四台三相交流感应电动机或二台交流双绕组双速电动机的起动、停止、反转及双速切换进行控制,并能对电动机及供电线路进行保护。
1.2产品特点：a)本开关采用单片机可编程序保护器控制、系统简单、操作灵活方便，通过按健可以快捷实现开关任意回路的联控、顺控双速双回路以及多回路混合控制功能。
保护器拥有先进的RS485或CAN接口通讯联网功能，通过连接器可接入局域网或因特网给远程监控提供极大的便利。
并且具备中文液晶显示界面。
本开关容量大，相对体积小，减小电气设备的占地面积、减少了电气设备之间的连线。
b)此开关无论是在单机，双速，还是双机双速等任何逻辑组合方式下工作，其总负荷为400A，由于1，2回路共用一组互感器，3，4回路共用一组互感器，单控模式下其总电流为各回路电流之和。
2、工作条件a)海拔不超过2000米;b)周围环境温度不高于40℃, 不低于-5℃;c)周围空气相对湿度不大于95%(25℃时);d)周围介质中无破坏金属和绝缘的气体;e)与垂直的倾斜不大于15度;f)须能防止水和液体侵入开关内部;g)无剧烈振动、颠簸。
3、型号的编制意义改进型双速额定电压(V)额定电流(A)主回路数真空隔爆兼本质安全型起动器4、执行标准及主要技术参数和技术性能4.1 执行标准：MT/T111-1996Q/320300JAC02(A)-20084.2 防爆尺寸：隔爆兼本质安全型4.3 防爆标志：Exd[ib]I4.4 额定电压: 1140VAC、660VAC4.5 额定电流: 2×200A4.6 频率: 50Hz4.7 电流整定范围: 10A — 500A (步长为5A)4.8 控制电动机的功率范围: ≤594kW (1140V时)≤342kW (660V时)(设η cosφ=0.75)4.9 主回路真空接触器性能指标●接通能力: 2000A、50次●通断能力: 1600A、 50次●极限分断能力: 3000A、 3次●电寿命: AC3 60万次 AC4 6万次4.10 隔离换向开关分断能力: 1200A4.11 控制方法本机控制、远方控制4.12 工作定额: 八小时工作制;断续周期工作制或反复短时工作制；操作频率为300次/小时, 短时(20s内)为900次/小时。
使用说明书QJZ-1600/1140(660)-8 矿用隔爆兼本质安全型组合开关电光防爆电气有限公司使用前请认真阅读说明书！一、概述1．QJZ系列矿用隔爆兼本质安全型组合开关（以下简称组合开关）适用于有甲烷及煤尘爆炸危险的煤矿井下。
在交流50Hz，电压为1140V供电线路中，可对乳化液泵、喷雾泵、转载机、破碎机的启动、停止及双速切换、主、从顺序控制，并能对电动机及供电线路进行保护。
2．组合开关采用快速开门结构，结构简单合理，操作方便；开关采用微机控制线路，实现开关的多功能（多用途）使开关既能作为普通开关使用，又能作为双速开关使用，便于管理和维护。
本开关容量大，相对体积小。
3．组合开关保护单元采用WZBQ-8QG型微机监控保护装置，装置以16位单片机为核心，工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。
标准化、模块化硬件设计，科学的软件编程，高精度的A/D转换，多种抗干扰措施，使装置具备高性能，高抗干扰能力。
4．组合开关采用TPC105-TD33H嵌入式一体化工控机、SCS-601串口转换设备接口、组合开关综合控制装置WZBQC-8TG-M12、组合开关控制单元WZBQ-8QG，实现集中控制与通信管理。
工控机显示全中文多媒体界面，菜单式操作。
重要操作设有授权密码，既方便了用户操作，又有效防止误操作的发生。
在用户界面上，具备在线查询，修改，事件记录，自检等功能。
5．组合开关具备就地按键设定、远程网络设定功能，组合开关具备标准的RS-485/ 232通讯接口，国际标准的Modbus通讯协议，开关具备远程遥信、遥测、遥控、遥调等功能，可直接构成井下KJ-254矿用电力监控系统的一部份。
6. 组合开关数据处理采用光纤传输，极大地提高了安全可靠性。
解决了传统现场、兑现等方式所不能克服的电磁干扰问题。
二、工作条件a. 海拔不超过2000m，周围环境压力为80kPa∽106kPa；b. 运行环境温度一般为-5～+40℃；c. 周围空气相对湿度不大于95%（+25℃）；d. 在有沼气爆炸性混合物的矿井中；e. 与水平面的安装倾斜度不超过15°；f. 在无显著摇动和冲击振动的地方；g. 在无明显破坏绝缘的气体或蒸气的环境中；h．能防止滴水的地方；i. 污染等级：3级；j. 安装类别：Ⅲ类。

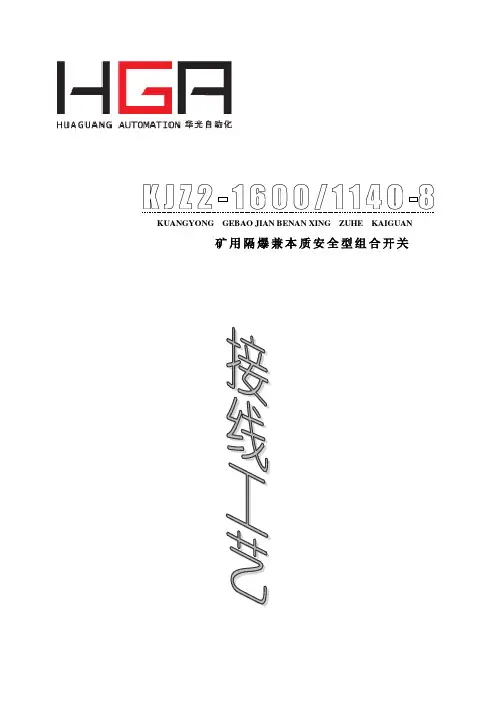

KUANGYONG GEBAO JIAN BENAN XING ZUHE KAIGUAN 矿用隔爆兼本质安全型组合开关1140智能八组合PLC开关接线工艺图目录K112-K182电磁继电器接线工艺图 - - - - - - - - - - - - - - - - -1-2 K114-K184中间继电器接线工艺图 - - - - - - - - - - - - - - - - 3-4 K201-K204电磁继电器接线工艺图 - - - - - - - - - - - - - - - - - -5 真空接触器、K107中间继电器、Q501接线工艺图- - - - - - - - - - - 6 K191、K192、T11、T12接线工艺图- - - - - - - - - - - - - - - - - 7 电源1-2接线工艺图 - - - - - - - - - - - - - - - - - - - - - - 8 GL-16电耦隔离器、DY-3电源接线工艺图 - - - - - - - - - - - - - - 9 X101-X103、X203、X104、X107-X207DB37插接头接线工艺图 - - - - - - - - - - - - - - - - - - - - - - - - 10-15 X110DB25插接头、X105 8位端子排接线工艺图 - - - - - - - - - - - 16 X205、X305 8位端子排接线工艺图 - - - - - - - - - - - - - - - - -17 X118、X218 DB37插接头接线工艺图 - - - - - - - - - - - - - - - - -18-19 PLC-01CPU模块接线工艺- - - - - - - - - - - - - - - - - - - - - - 20 PLC/03-PLC/06接线工艺图 - - - - - - - - - - - - - - - - - - - 21-23 H101-H106、H201-H206、H301-H306、H401-H406电流变送器接线工艺图 - - - - - - - - - - - - - - - - - - - - - - 24-25 F114-F184、F194漏电闭锁、H100电压变送器、H501电流变送器接线工艺- - - - - - - - - - - - - - - - - - - - - - -- -26 X2接线工艺- - - - - - - - - - - - - - - - - - - - - - - - 271140/660VX305-3。

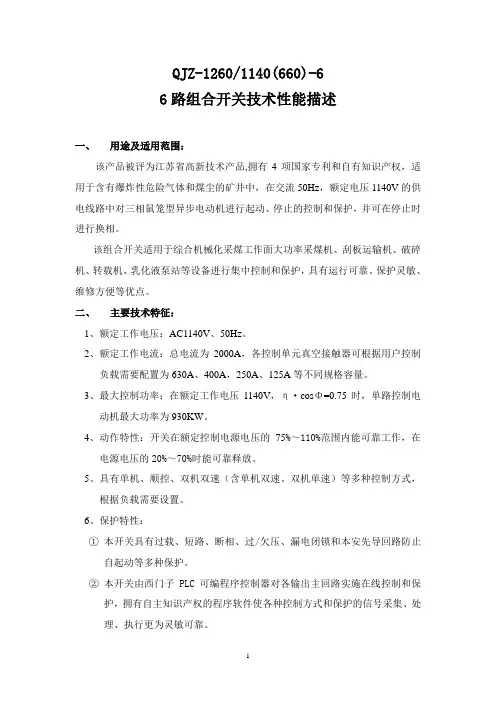

QJZ-1260/1140(660)-66路组合开关技术性能描述一、用途及适用范围：该产品被评为江苏省高新技术产品,拥有4项国家专利和自有知识产权，适用于含有爆炸性危险气体和煤尘的矿井中，在交流50Hz，额定电压1140V的供电线路中对三相鼠笼型异步电动机进行起动、停止的控制和保护，并可在停止时进行换相。
该组合开关适用于综合机械化采煤工作面大功率采煤机、刮板运输机、破碎机、转载机、乳化液泵站等设备进行集中控制和保护，具有运行可靠、保护灵敏、维修方便等优点。
二、主要技术特征：1、额定工作电压：AC1140V、50Hz。
2、额定工作电流：总电流为2000A，各控制单元真空接触器可根据用户控制负载需要配置为630A、400A，250A、125A等不同规格容量。
3、最大控制功率：在额定工作电压1140V，η·cosΦ=0.75时，单路控制电动机最大功率为930KW。
4、动作特性：开关在额定控制电源电压的75%～110%范围内能可靠工作，在电源电压的20%～70%时能可靠释放。
5、具有单机、顺控、双机双速（含单机双速、双机单速）等多种控制方式，根据负载需要设置。
6、保护特性：①本开关具有过载、短路、断相、过/欠压、漏电闭锁和本安先导回路防止自起动等多种保护。
②本开关由西门子PLC可编程序控制器对各输出主回路实施在线控制和保护，拥有自主知识产权的程序软件使各种控制方式和保护的信号采集、处理、执行更为灵敏可靠。
③中文大屏幕液晶显示，具有良好的人机对话界面，实时显示各主回路工作状态和数据，具有故障记忆、累计及查询功能，对各类控制方式和保护参数的设定，均在屏幕菜单指引下操作功能键快速完成。
④具有可靠的电气闭锁和机械闭锁，只有当真空接触器断电时，隔离开关才能分断；而且所有隔离开关全部处于断电位置时，主腔门方可打开，进行维修。
⑤短路故障采取PLC和熔断器双重保护，在发生短路故障时可快速切断。
⑥漏电闭锁保护元件实现了模块化，提高了检测精度和抗干扰性能。
组合开关使用手册电光防爆科技（上海）有限公司概 述QJZ-□/3300（1140、660）-2(4.6.8.矿用隔爆兼本质安全型组合开关(以下简称“多回路组合开关”)适用于煤矿井下有瓦斯、煤尘等爆炸危险的环境中，为综采工作面多电机、大功率机电设备设计的组合式起动控制设备。
多回路组合开关适用交流50Hz 、电压3300（1140、660）V 的供电系统中，可对采区的多台电机、单机双速电机、双机双速电机等电气设备的顺序起动、正转、反转、停止及双速切换进行控制，并能对电动机及供电线路进行保护。
根据组合开关的回路数，总电流为800-1800A,同时还提供两路（127V 或220V ）共5kVA 的辅助电源，组合开关工作面系统如见下图所示：工作环境a ．海拔不超过2000m ，周围环境压力为（~）×105Pa ；b ．运行环境温度一般为-5～+40℃；c ．周围空气相对湿度不大于95%（+25℃）；d ．在有沼气爆炸性混合物的矿井中；e ．与水平面的安装倾斜度不超过15°；f ．在无显著摇动和冲击振动的地方；g ．在无明显破坏绝缘的气体或蒸气的环境中；h ．能防止滴水的地方；i ．污染等级：3级；j ．安装类别：Ⅲ类。
组合开关控制系统图采煤机刮板运输机转载机破碎机泵站组合开关移动变电站产品使用储存环境组合开关为高价值产品，在使用前或是备用存储时，整机、模块和配件部分必须存放于库房干燥位置，尽量避免灰尘堆积，切勿露天存放，防止高温（50℃）或超低温（－20℃）的恶劣气温条件。
如果存储环境湿度较大，在设备或配件空隙部位放置干燥剂进行吸潮。
建议存储时间不超过24个月。
存储环境相关温度：－20℃～50℃。
保护措施组合开关在长时间存储时，需做相应的防锈措施，如：在隔爆面及时补涂防锈漆、在快开门内部密封部位涂黄油、每月至少对机械活动部位活动一次（包括开门手柄、隔离手柄、闭锁（解锁）手柄、闭锁（解锁）按钮、门轴等）、及时对机械活动部位及螺丝紧固处点滴润滑油。
6组合开关说明书QJZ-1200/1140(660) -6矿用隔爆兼本质安全型组合真空起动器哈尔滨煤研电器制造有限责任公司使用说明书在开关使用安装前，应仔细阅读本使用说明书1 概述1.1 主要用途及使用条件QJZ-1200/1140（660）-6矿用隔爆兼本质安全型组合真空起动器适用于煤矿井下及其它周围介质中含有甲烷混合气体，具有煤尘爆炸危险的矿井中，使用在频率50HZ、电压1140（660）V，单台接触器最大工作电流400A的线路中。
当设备出现过载、短路等故障时，能自动切断电源并显示及记忆故障信号，合闸前还具有漏电闭锁及试验功能。
1.2 正常工作条件a) 海拔不超过2000M；气压为（0.8～1.1）×105 Pa；b) 周围空气温度为-5～40℃；c) 在有沼气与煤尘爆炸性混合物的矿井中；d) 周围空气相对湿度不大于95％（+25℃）；e) 无破坏绝缘的气体或蒸汽的环境中；f) 无显著摇动和冲击振动的地方；g) 能防止滴水的地方；h) 与水平面安装倾斜度不超过15°；i）安装类别Ⅲ类，污染等级3级。
1.3 防爆型式：矿用隔爆兼本质安全型防爆标志：Exd[ib]I1.4 产品规格每组开关有三个工作回路，每一回路分为二个工作支路，共六个工作支路，每一工作支路单独有一组微电脑控制组件。
每一工作回路（由一台400A的隔离换向开关控制），共有三台400A的隔离换向开关和六个工作支路，可以控制三台双速电动机或六台单速电动机。
1.5型号及意义支路数矿用隔爆型电缆连接器（非矿用隔爆型电缆连接器无此字母）额定工作电压，V额定工作电流，A真空隔爆兼本安型起动器1.6执行标准GB3836-2000；MT/T592-1998；Q/HMY002－20102 主要技术参数、性能2.1主要技术参数a)基本参数见下表1b) 本安电路参数注：本安先导电路的外部电路须符合以下要求：线路电感：≤1.0mH/Km；线路电容：≤0.10μF/Km；最大阻抗≤100。
QJZ-200/1140（660）矿用隔爆兼本质安全型真空电磁起动器1 用途及适用范围1.1 本隔爆真空电磁起动器(以下简称起动器), 适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。
1.2 工作条件a. 海拨高度不超过2000米;b. 周围介质温度不高于+40︒C;c. 周围空气相对湿度不大于95%(+25︒C时);d. 须能防止水和液体浸入起动器内部;e. 无剧烈振动、颠簸以及与垂直平面倾斜在15度以下的环境中。
1.3 起动器主要用于就地或远距离起动和停止额定电压1140伏或660伏、频率为50赫的矿用隔爆型三相鼠笼式感应电动机, 并可在停止时进行换向。
1.4 起动器具有漏电闭锁、过载、短路、三相不平衡（包括断相），欠压等保护并可实时显示主回路电流，电压值以及故障信息。
1.5 具有试验开关,可进行过载，断相，漏电闭锁等试验功能。
2 产品型号及主要技术参数和技术性能2.1 型号的编制意义–(V)(A)真空隔爆兼本质安全型起动器2.2 控制变压器原边工作电压AC1140V或AC660V。
3 结构和性能概述3.1 起动器由装在撬形底架上的方形隔爆外壳,壳内芯子装配和门上芯子装配等三部分组成.外壳的前门为平面止口式,当前门右中侧部的机械闭锁解锁后,可以抬起起动器左侧固定于铰链上的操作手把,将门抬起约30毫米后,前门即可打开.关门时,用手平提铰链上的手把,转动前门即可关闭(转动前门时,注意操作手把的抬直高度,避免操作手把上部凸轮与铰链顶撞).打开前门后,先将前门上左右两侧中部的两个螺钉拆下来,将门上芯子装配向前拉动约18毫米后,门上芯子四角即可转动,以利维修.拧下紧固壳上芯子四角的四个螺钉和六根主导线,同时将控制回路的插接件拔下,壳上芯子装配即可取出.3.2 折页式门芯装配上装有:3.2.1 PIR-200综合保护器,配套的液晶显示器,为保护器供电的变压器TC3及微动开关组装A3.3.2.2 本安电路变压器TC23.2.3 中间继电器KA13.2.4 控制变压器TC13.2.5 先导回路插件A13.2.6 CA型接插件、千伏级插件、圆形插头座（两个）3.3 壳上芯子装配上装有:3.3.1 真空交流接触器CJZ-200/11403.3.2 控制回路千伏级熔断器FU3,FU4.3.3.3 电流互感器TA1-TA2和阻容吸收装置FV,消弧电容C.3.4 外壳上装有:3.4.1 隔离换向开关QS及其与停止按钮SB2之间的机械联锁装置3.4.2 接线空腔装有主电路进出线接线端子(进线三个,出线三个);控制电路进出线接线端子和接线端子排;其中K1-K6为本质安全回路的出线端子,K1、K2、K3接远控按钮，K4-K10供程控接线，E为接地线。
安装使用前请详细阅读使用该说明书QJZ-1600/1140-O 矿用隔爆兼本质安全型组合开关使用说明书泰安市众诚矿山自动化有限公司目录第一章概述--------------------------------------------------------------2 第二章总体结构及系统组成-------------------------------------- 4 第三章主要电气性能-------------------------------------------------7 第四章安装与接线----------------------------------------------------9 第五章操作说明----------------------------------------------- ----- 11 第六章使用和操作----------------------------------------------------22 第七章保养与维护----------------------------------------------------24 第八章包装、运输和贮存-------------------------------------------24 附录：1、电气原理图第一章概述1.1 产品特点QJZ-1600/1140-O矿用隔爆兼本质安全型组合开关（以下简称组合开关）采用工业专用可编程逻辑控制器(PLC)作为核心控制与保护元件，配以可编程10.4 英寸高清晰液晶显屏，组成目前最先进的矿用组合开关控制与保护系统。
加之良好的人性化设计，全中文人机交互式操作界面，具有技朮先进，操作简便的优点。
可编程逻辑控制器的使用使得组合开关之控制电路大大简化，极大地减少了开关硬件电路的故障率，提高了组合开关的可靠性。
与此同时，在不改变硬连接的情况下，通过修正程序，可方便地改变、增加组合开关的功能，这样即可在现场更好更快地适应煤矿用户根据实际运行工矿的需要而不断增长和变化的控制要求。
QJZ2-1600/1140-8矿用隔爆兼本质安全型组合真空起动器使用手册唐山华光自动化设备有限公司使用手册QJ Z2-1600/1140-8型矿用隔爆兼本质安全型组合真空起动器安装使用前请详细阅读使用手册目录一．用途及使用条件 (1)二．主要技术数据标准 (1)2.1引用标准 (1)2.2基本参数 (2)2.3保护参数 (2)2.4引入引出装置 (3)三．结构与工作原理 (3)3.1工作原理 (4)3.2保护系统 (4)3.3控制原理 (5)四．使用说明 (6)五．注意事项 (9)六. 附录 (9)6.1原理图 (9)6.2元器件参数 (9)6.3接线工艺 (9)使用手册QJ Z2-1600/1140-8型矿用隔爆兼本质安全型组合真空起动器一．用途及使用条件1.1本矿用隔爆兼本质安全型组合真空起动器（以下简称组合开关）适用于煤矿井下及其它周围介质中含有甲烷与煤尘混合物的爆炸性气体环境中，使用于电网频率50Hz、电压1140V /660V、总电流630A及以下供电系统中。
1.2本组合开关采用LM3109型可编程逻辑控制器（PLC）进行全面的控制和保护。
对各个工作支路的工作电流，工作电压进行实时，精确的检测。
具有过载、短路、断相、超压、欠压、漏电闭锁等保护功能。
并有瓦斯超限保护控制接点，接受瓦斯检测器的报警信号作出保护。
采用彩色液晶显示器，实时显示各工作支路的工作状态。
具有标准的RS485通讯接口，能向上位机传送各种工作参数并接受上位机的控制。
1.3本开关另加有一路输出127V、6A的辅助电源回路，具有过载、短路、漏电等保护功能。
1.4可以在下列环境中使用：a.海拔高度不超过1000米，大气压力80～100Kpab.环境温度为－10℃～+40℃c.空气相对湿度不大于95%（25℃时）d.无强烈颠簸震动与垂直面倾斜角不超过150e.含有爆炸性危险的甲烷，煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气f.有防雨雪（滴水）设施二．主要技术数据标准2.1引用标准2.1.1 GB3836.1-4—2000《爆炸性环境用防爆电气设备》MT/T592—1996 《矿用隔爆型低压交流双速真空电磁起动器》2.1.2保护种类：Exd［ib］Ⅰ矿用隔爆兼本质安全型组合真空起动器2.1.3防爆合格证：1102661《国家安全生产抚顺矿用设备检测检验中心》2.1.4安全标志准用证：MAD070247《安标国家矿用产品安全标志中心》2.2基本参数1) 额定频率：50Hz2) 工作电压：交流1140/660V3) 隔离换相开关额定电流：630A4) 真空接触器额定电流：250A5) 真空接触器控制电压：交流220V6) 辅助回路额定电压127V ，最大输出电流6A7) 重量：900kg8）外型尺寸：2100×850×850(长×宽×高)mm2.3保护参数1)过载保护：按反时限原理保护，其特性曲线符合下表：2)短路保护：按定时限原理保护，动作时间小于0.4秒3)断相保护，其特性符合下表：倍数 1.05 1.2 1.5 6时间 长时不动 ＞5分＜20分 ＞1分＜3分 ＞8秒＜16秒过电流/整定电流 动作时间 起始状态 任意两相 第三相 1倍 0.9倍 不动 冷态 1.05倍 0倍＜3分 热态矿用隔爆兼本质安全型组合真空起动器4)漏电闭锁保护：主电路对地绝缘电阻：动作值40kΩ+20%；返回值小于等于动作值的1.5倍。

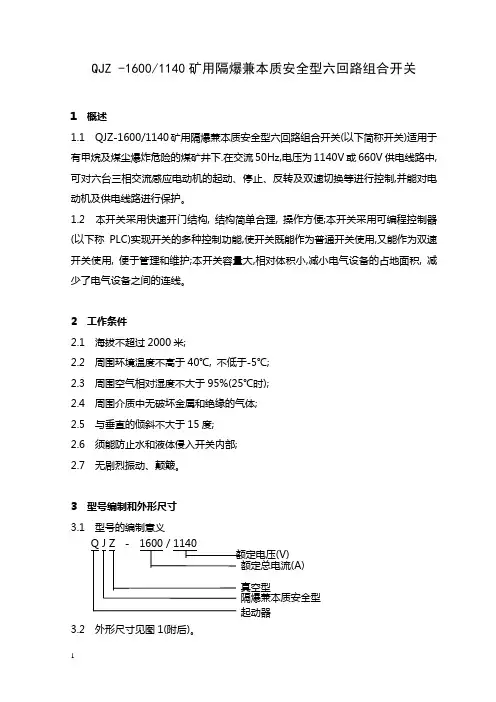

QJZ -1600/1140矿用隔爆兼本质安全型六回路组合开关1 概述1.1 QJZ-1600/1140矿用隔爆兼本质安全型六回路组合开关(以下简称开关)适用于有甲烷及煤尘爆炸危险的煤矿井下.在交流50Hz,电压为1140V或660V供电线路中,可对六台三相交流感应电动机的起动、停止、反转及双速切换等进行控制,并能对电动机及供电线路进行保护。
1.2 本开关采用快速开门结构, 结构简单合理, 操作方便;本开关采用可编程控制器(以下称PLC)实现开关的多种控制功能,使开关既能作为普通开关使用,又能作为双速开关使用, 便于管理和维护;本开关容量大,相对体积小,减小电气设备的占地面积, 减少了电气设备之间的连线。
2 工作条件2.1 海拔不超过2000米;2.2 周围环境温度不高于40℃, 不低于-5℃;2.3 周围空气相对湿度不大于95%(25℃时);2.4 周围介质中无破坏金属和绝缘的气体;2.5 与垂直的倾斜不大于15度;2.6 须能防止水和液体侵入开关内部;2.7 无剧烈振动、颠簸。
3 型号编制和外形尺寸3.1 型号的编制意义(V)(A)3.2 外形尺寸见图1(附后)。
4 主要技术参数和技术性能4.1 额定电压: 1140V、660V4.2 额定电流: 1600A4.3 频率: 50Hz4.4 电流整定范围: 40 —400A 有级可调(基本为10A一级) 4.5 控制电动机的功率范围: 60kW —592kW(1140V时)35kW —346kW(660V时)(设ηcosφ=0.75)4.6 主回路真空接触器性能指标4.6.1 接通能力: 4000A、100次4.6.2 通断能力: 3200A、25次4.6.3 极限分断能力: 4500A 3次4.6.4 电寿命: AC3 2万次4.7 隔离换向开关分断能力: 1200A4.8 控制方法4.8.1 先导回路控制: 本机控制、远方控制4.8.2 工作方式选择DI3 DI2 DI1 DI0 工作方式1. 0 0 0 1 1 2 3 4 5 62. 0 0 1 0 1↔2 3 4 5 63. 0 0 1 1 1↔2→3 4 5 64. 0 1 0 0 1↔2 3↔4 5 65. 0 1 0 1 备用M M6. 0 1 1 0 1 2 3↔4 5↔6A A7. 0 1 1 1 1 2 3↔4 5↔6M M8. 1 0 0 0 1 2 3↔4⇔5↔6A A9. 1 0 0 1 1 2 3↔4⇔5↔6A A10. 1 0 1 0 1 3↔4⇔5↔6→2注: a)1↔2: 1、2回路联控b)1↔2→3: 1、2回路联控与3回路顺控Mc)3↔4: 3回路低速手动切换到4回路高速Ad)3↔4: 3回路低速自动切换到4回路高速e) ⇔ : 双机双速f) 其它表示单独控制回路4.9 开关低高速自动切换时主回路断电时间:75—120ms。
QJZ2-1260/1140(660) - 4(3、2) 矿用隔爆兼本质安全型组合开关操作指南执行标准：MT111-2011Q/320583 ADBD 009-2013八达电气（昆山）有限公司感谢您使用八达电气的产品。
本操作指南是根据用户几年来反馈的建议，针对使用该产品的一线操作人员编写的，力求简单、精炼，希望能带给您方便。
一、电气结构 1.1 进线有三组接线柱R1、S1、T1；R2、S2、T2如图1所示，供1140V(660V)进线使用。
注意：若使用不同的移动变电站的多路电源给开关供电，须拆开进线的并联母排；若使用同一移变的多路电源给开关供电，需计算各路电源的短路阻抗、联接组别、电压比等是否满足并联条件，如果满足，须确保并联的多路电源各相的相序一致。
1.2 出线1.2.1 驱动功率单元选用630A 、400A 和250A 三种，若该回路为630A ，前面的空心圆用红色记号标识。
1.2.2 出线腔有动力线和控制线。
动力线出线采用两种方式：电缆连接器式和压盘式。
电缆连接器式出线布局，如图1所示图1 电缆连接器式出线布局压盘式出线布局，如图2所示VP W U出线接线示意图R1R2S1S2标记接触器容量T1T2400A 250A 630A1#回路VP W U400A 250A630A2#回路V P W U400A 250A 630A3#回路V P W U400A 250A 630A4#回路图2 压盘式出线布局1.2.3控制线自上而下有X1、X2两组控制线接线端子排，其定义如图3所示。
X1自上而下依次为4路的起、停控制、双速自锁线端子。
X2自上而下依次为485通讯、4路的反馈无源接点、风电闭锁、瓦斯闭锁、远方急停端子。
X1 X2图3控制线端子排定义1.3 主控腔开关所有主回路和控制保护元件均装在主控腔内。
1.3.1真空隔离换相开关GHZ1、GHZ2安装在开关右侧，其作用是确保供电电源正向—分断—反向三个位置的无载转换，特殊情况下可带负荷分断；出线接线示意图T1T2S1S2标记接触器容量R1R2U1250A 1#回路V1400A W1630AU2250A2#回路V2400AW2630AU3250A3#回路V3400AW3630AU4250A4#回路V4400AW4630A1.3.2由真空接触器、中间继电器等元件组成的驱动功率单元，安装在开关主控腔的支架上，用于控制普通电动机或双速电动机；1.3.3 控制变压器T1，为驱动功率单元的接触器、继电器、数据采集处理器等提供电源；1.3.4 限流熔断器FU11、FU12、……等，做为PLC短路故障的后备保护；1.3.5 阻容保护TBP1、TBP2、……等，用于吸收过电压；1.3.6 AC3300V/127/4KVA变压器及照明信号综合保护。
QJZ-630/1140(660)-4矿用隔爆兼本质安全型多回路真空电磁起动器使用说明书青岛天信电气有限公司Qingdao Tianxin Electric Co.,Ltd使用前请详细阅读本说明书注意事项1．起动器隔爆外壳壳体结构和本安及非本安电路的电气参数，在出厂前均已装配调试合格，在维修和使用中用户不得善自更改起动器的结构及电气元件，不得改变本安电路和与本安电路有关的元器件的规格型号和参数，以确保本产品的防爆性能、电气性能和本安性能。
安装使用需按本说明书中的配接设备，不得随意改变。
2．设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“严禁带电开盖”，并将煤尘打扫干净后方可松开紧固螺栓打开上盖或箱门。
3．系统工作电压AC660V和AC1140V切换时必须确保电机接线、开关箱内变压器电压等级、主控制器工作状态与系统工作电压一致。
4．电缆引入装置的密封胶圈、金属垫圈、压板等不得残缺，防爆部位紧固、内外接地线必须接牢。
定期检查各导线的连接是否有松动现象,特别是主回路各接线端。
5.紧急情况时请按下“总急停”或拉下隔离开关断开电源，必要时停前级电源。
正常工作时禁止带负荷操作隔离开关。
6. 使用中应尽可能避开有淋水的地方。
7．非专业人员不得操作,操作人员离开时,必须将隔离开关置于“断开”位置，并把隔离开关手把取下。
目录1、概述 (1)1.1 主要用途及特点 (1)1.2 型号组成及其含义 (1)1.3 使用环境条件 (1)1.4 产品执行标准 (1)2、主要参数 (2)2.1 防爆型式 (2)2.2 防爆标志: (2)2.3 额定电压 (2)2.4 额定电流 (2)2.5 额定频率 (2)2.6 本安参数 (2)2.7关联设备 (2)2.8外形尺寸及重量 (2)3、结构特点 (3)4、电气系统原理及显示 (4)4.1工作原理及电路组成 (4)4.2系统保护 (5)4.3屏幕显示 (6)5、安装、调试与参数设置 (8)5.1安装 (8)5.2调试 (8)5.3参数设置 (8)6、运行操作 (12)6.1真空起动器上电 (12)6.2控制模式选择 (12)6.3各回路启动 (12)6.4各回路停止 (13)7.1故障查询与保护屏蔽 (13)7.2常见故障及处理方法： (14)7.3日常维护与保养 (15)8、质量保证与售后服务 (15)8.1质量保证 (15)8.2售后服务： (15)9、包装、运输、贮存 (15)10、订货须知 (15)附录A (16)附图：原理框图、电气原理总图、底板接线图、中间隔板接线图、变压器、上腔接线图、前门板、箱内接线图1、概述1.1 主要用途及特点QJZ-630/1140(660)-4矿用隔爆兼本质安全型多回路真空电磁起动器（以下简称起动器），适用于爆炸性气体环境及煤矿井下，系统电压为1140V或660V（出厂默认为1140V）线路中，提供四路电气设备的启动、停止控制及保护。
QJZ-1200/1140(660)-6矿用隔爆兼本质安全型六回路真空电磁起动器技术规格书一、设备名称、型号、数量1、设备名称：矿用隔爆兼本质安全型六回路真空电磁起动器2、设备型号：QJZ-1200/1140(660)-63、数量：1台适用于煤矿井下含有甲烷和爆炸性气体的环境中，在交流50Hz，额定电压1140V或660V的线路中，对三相鼠笼式异步电动机或三相双绕组鼠笼式异步电动机的起动、停止进行控制和保护，并可在停止时进行换向。
二、使用条件1、海拔高度不超过2000m；2、周围环境温度为-5︒C-+40︒C；3、周围空气相对湿度不太于95% (+25°C)；4、具有瓦斯和煤尘爆炸危险的煤矿井下；5、在无足以破坏金属和绝缘的腐蚀性气体及蒸气的场所；6、在无强烈颠簸和冲击振动的场所；7、在能防滴水和无水浸的场所；8、水平安装(倾斜度不大于15° )。
三、制造标准及安全要求1、制造标准符合GB3836-2010、MT111-2011、MT175-1988等国家标准和煤炭行业有关标准要求。
2、安全要求符合新版《煤矿安全规程》。
3、具有合格有效的防爆合格证、矿用产品安全标志证书、全国工业产品生产许可证及出厂质量检验合格证。
四、技术参数1、主要技术参数(1)工作电压：1140V、660V，50Hz；(2)真空隔离开关额定电流：630A；(3)接触器额定电流：400A；(4)回路数：输入2回路，输出6回路；(5)接触器额定接通能力：4000A，50次；(6)接触器额定分断能力：3200A，50次；(7)接触器极限分断能力：4500A，3次；(8)接触器控制电压：交流220V。
2、机械寿命(1)接触器模块的机械寿命不小于100万次；(2)隔离开关模块的机械寿命不小于1万次。
3、电气寿命接触器模块的电寿命不小于：AC3 50万次；AC4 60万次；4、本安电路参数：(1) 本安远控回路参数：U0：AC5.6V，I0: AC12mA;最大远控距离100m；(2) 本安键盘回路参数: U0：DC5V，I0: DC25mA;本安键盘回路单个按键工作电压：5VDC;本安键盘间路单个按键工作电流：DC18mA。
QJZ2-2000/1140(660)系列矿用隔爆型兼本质安全型组合开关使用说明书八达电气有限公司QJZ2-2000/1140（660）系列矿用隔爆兼本质安全型组合开关使用说明书1、概述1.1用途及适用范围QJZ2-2000/1140(660)系列矿用隔爆兼本质安全型组合开关（以下简称组合开关）适用于含有爆炸性危险气体和煤尘的矿井中，在交流50Hz、额定电压1140V(660)的线路中，对三相鼠笼型异步电动机的起动、停止进行控制和保护，并可在停止时改变相序。
1.2 型号及意义1.2.1组合开关的型号及其代号含义如下：Q J Z 2—主回路数额定电压(V)总电流（A），按用户需要组合各回路电流真空式隔爆兼本质安全型起动器1.2.2防爆形式和防爆标志防爆形式: 矿用隔爆兼本质安全型防爆标志: Exd(ib)I1.3 使用环境条件1.3.1海拔不超过2000m；1.3.2运行环境温度为-5℃～+40℃；1.3.3周围空气相对湿度不大于95%（+25℃时）；1.3.4在有煤尘和爆炸性气体混合物的矿井中；1.3.5与垂直面的安装倾斜度不超过15°；11.3.6在无显著振动和冲击的地方；1.3.7在无破坏绝缘的气体和蒸汽的环境中；1.3.8无滴水的地方；1.3.9污染等级：3级；1.3.10安装类别：Ⅲ类。
1.4用途与特点1.4.1组合开关从4路直到12路组合共用一套PLC控制器和数据采集处理器，使得控制、保护、显示设置相对简单化。
1.4.2主回路的真空接触器、电流互感器、阻容保护装置及二次回路的电流变送器、中间继电器等保护元件，均装在设有滚轮的抽屉小车上，主回路和二次回路都为接插式，方便用户检修与更换。
1.4.3各主回路装设的限流熔断器FU与PLC，对各主回路短路故障进行双重保护，增加了对短路保护的可靠性。
1.4.4组合开关的电缆引入方式，可选用进出线腔压盘式连接，也可选用主回路及控制回路电缆连接器方式连接。
