组合开关使用手册电光防爆科技（上海）有限公司概 述QJZ-□/3300（1140、660）-2(4.6.8.矿用隔爆兼本质安全型组合开关(以下简称“多回路组合开关”)适用于煤矿井下有瓦斯、煤尘等爆炸危险的环境中，为综采工作面多电机、大功率机电设备设计的组合式起动控制设备。
多回路组合开关适用交流50Hz 、电压3300（1140、660）V 的供电系统中，可对采区的多台电机、单机双速电机、双机双速电机等电气设备的顺序起动、正转、反转、停止及双速切换进行控制，并能对电动机及供电线路进行保护。
根据组合开关的回路数，总电流为800-1800A,同时还提供两路（127V 或220V ）共5kVA 的辅助电源，组合开关工作面系统如见下图所示：工作环境a ．海拔不超过2000m ，周围环境压力为（~）×105Pa ；b ．运行环境温度一般为-5～+40℃；c ．周围空气相对湿度不大于95%（+25℃）；d ．在有沼气爆炸性混合物的矿井中；e ．与水平面的安装倾斜度不超过15°；f ．在无显著摇动和冲击振动的地方；g ．在无明显破坏绝缘的气体或蒸气的环境中；h ．能防止滴水的地方；i ．污染等级：3级；j ．安装类别：Ⅲ类。
组合开关控制系统图采煤机刮板运输机转载机破碎机泵站组合开关移动变电站产品使用储存环境组合开关为高价值产品，在使用前或是备用存储时，整机、模块和配件部分必须存放于库房干燥位置，尽量避免灰尘堆积，切勿露天存放，防止高温（50℃）或超低温（－20℃）的恶劣气温条件。
如果存储环境湿度较大，在设备或配件空隙部位放置干燥剂进行吸潮。
建议存储时间不超过24个月。
存储环境相关温度：－20℃～50℃。
保护措施组合开关在长时间存储时，需做相应的防锈措施，如：在隔爆面及时补涂防锈漆、在快开门内部密封部位涂黄油、每月至少对机械活动部位活动一次（包括开门手柄、隔离手柄、闭锁（解锁）手柄、闭锁（解锁）按钮、门轴等）、及时对机械活动部位及螺丝紧固处点滴润滑油。
QJZ-200/1140（660）矿用隔爆兼本质安全型真空电磁起动器1 用途及适用范围1.1 本隔爆真空电磁起动器(以下简称起动器), 适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。
1.2 工作条件a. 海拨高度不超过2000米;b. 周围介质温度不高于+40︒C;c. 周围空气相对湿度不大于95%(+25︒C时);d. 须能防止水和液体浸入起动器内部;e. 无剧烈振动、颠簸以及与垂直平面倾斜在15度以下的环境中。
1.3 起动器主要用于就地或远距离起动和停止额定电压1140伏或660伏、频率为50赫的矿用隔爆型三相鼠笼式感应电动机, 并可在停止时进行换向。
1.4 起动器具有漏电闭锁、过载、短路、三相不平衡（包括断相），欠压等保护并可实时显示主回路电流，电压值以及故障信息。
1.5 具有试验开关,可进行过载，断相，漏电闭锁等试验功能。
2 产品型号及主要技术参数和技术性能2.1 型号的编制意义–(V)(A)真空隔爆兼本质安全型起动器2.2 控制变压器原边工作电压AC1140V或AC660V。
3 结构和性能概述3.1 起动器由装在撬形底架上的方形隔爆外壳,壳内芯子装配和门上芯子装配等三部分组成.外壳的前门为平面止口式,当前门右中侧部的机械闭锁解锁后,可以抬起起动器左侧固定于铰链上的操作手把,将门抬起约30毫米后,前门即可打开.关门时,用手平提铰链上的手把,转动前门即可关闭(转动前门时,注意操作手把的抬直高度,避免操作手把上部凸轮与铰链顶撞).打开前门后,先将前门上左右两侧中部的两个螺钉拆下来,将门上芯子装配向前拉动约18毫米后,门上芯子四角即可转动,以利维修.拧下紧固壳上芯子四角的四个螺钉和六根主导线,同时将控制回路的插接件拔下,壳上芯子装配即可取出.3.2 折页式门芯装配上装有:3.2.1 PIR-200综合保护器,配套的液晶显示器,为保护器供电的变压器TC3及微动开关组装A3.3.2.2 本安电路变压器TC23.2.3 中间继电器KA13.2.4 控制变压器TC13.2.5 先导回路插件A13.2.6 CA型接插件、千伏级插件、圆形插头座（两个）3.3 壳上芯子装配上装有:3.3.1 真空交流接触器CJZ-200/11403.3.2 控制回路千伏级熔断器FU3,FU4.3.3.3 电流互感器TA1-TA2和阻容吸收装置FV,消弧电容C.3.4 外壳上装有:3.4.1 隔离换向开关QS及其与停止按钮SB2之间的机械联锁装置3.4.2 接线空腔装有主电路进出线接线端子(进线三个,出线三个);控制电路进出线接线端子和接线端子排;其中K1-K6为本质安全回路的出线端子,K1、K2、K3接远控按钮，K4-K10供程控接线，E为接地线。

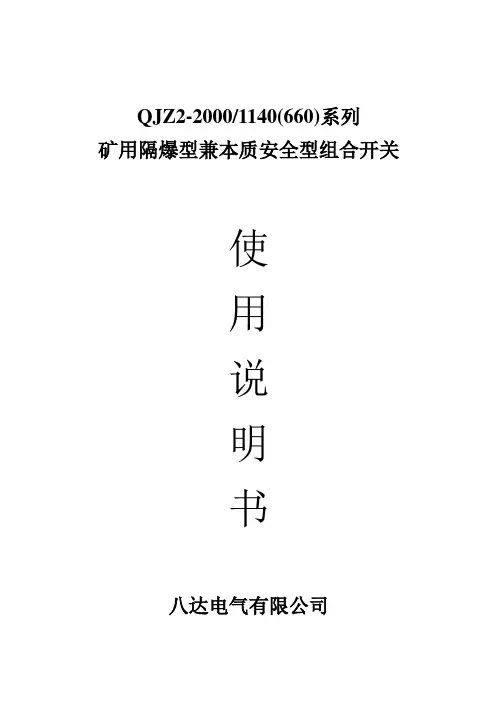

QJZ2-2000/1140(660)系列矿用隔爆型兼本质安全型组合开关使用说明书八达电气有限公司QJZ2-2000/1140（660）系列矿用隔爆兼本质安全型组合开关使用说明书1、概述1.1用途及适用范围QJZ2-2000/1140(660)系列矿用隔爆兼本质安全型组合开关（以下简称组合开关）适用于含有爆炸性危险气体和煤尘的矿井中，在交流50Hz、额定电压1140V(660)的线路中，对三相鼠笼型异步电动机的起动、停止进行控制和保护，并可在停止时改变相序。
1.2 型号及意义1.2.1组合开关的型号及其代号含义如下：Q J Z 2—主回路数额定电压(V)总电流（A），按用户需要组合各回路电流真空式隔爆兼本质安全型起动器1.2.2防爆形式和防爆标志防爆形式: 矿用隔爆兼本质安全型防爆标志: Exd(ib)I1.3 使用环境条件1.3.1海拔不超过2000m；1.3.2运行环境温度为-5℃～+40℃；1.3.3周围空气相对湿度不大于95%（+25℃时）；1.3.4在有煤尘和爆炸性气体混合物的矿井中；1.3.5与垂直面的安装倾斜度不超过15°；11.3.6在无显著振动和冲击的地方；1.3.7在无破坏绝缘的气体和蒸汽的环境中；1.3.8无滴水的地方；1.3.9污染等级：3级；1.3.10安装类别：Ⅲ类。
1.4用途与特点1.4.1组合开关从4路直到12路组合共用一套PLC控制器和数据采集处理器，使得控制、保护、显示设置相对简单化。
1.4.2主回路的真空接触器、电流互感器、阻容保护装置及二次回路的电流变送器、中间继电器等保护元件，均装在设有滚轮的抽屉小车上，主回路和二次回路都为接插式，方便用户检修与更换。
1.4.3各主回路装设的限流熔断器FU与PLC，对各主回路短路故障进行双重保护，增加了对短路保护的可靠性。
1.4.4组合开关的电缆引入方式，可选用进出线腔压盘式连接，也可选用主回路及控制回路电缆连接器方式连接。
安装使用前请详细阅读使用该说明书QJZ-1600/1140-O 矿用隔爆兼本质安全型组合开关使用说明书泰安市众诚矿山自动化有限公司目录第一章概述--------------------------------------------------------------2 第二章总体结构及系统组成-------------------------------------- 4 第三章主要电气性能-------------------------------------------------7 第四章安装与接线----------------------------------------------------9 第五章操作说明----------------------------------------------- ----- 11 第六章使用和操作----------------------------------------------------22 第七章保养与维护----------------------------------------------------24 第八章包装、运输和贮存-------------------------------------------24 附录：1、电气原理图第一章概述1.1 产品特点QJZ-1600/1140-O矿用隔爆兼本质安全型组合开关（以下简称组合开关）采用工业专用可编程逻辑控制器(PLC)作为核心控制与保护元件，配以可编程10.4 英寸高清晰液晶显屏，组成目前最先进的矿用组合开关控制与保护系统。
加之良好的人性化设计，全中文人机交互式操作界面，具有技朮先进，操作简便的优点。
可编程逻辑控制器的使用使得组合开关之控制电路大大简化，极大地减少了开关硬件电路的故障率，提高了组合开关的可靠性。
与此同时，在不改变硬连接的情况下，通过修正程序，可方便地改变、增加组合开关的功能，这样即可在现场更好更快地适应煤矿用户根据实际运行工矿的需要而不断增长和变化的控制要求。

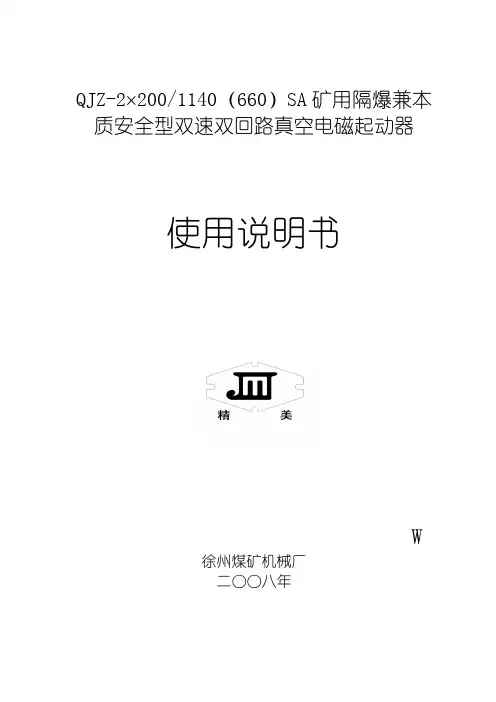

QJZ-2 200/1140（660）SA矿用隔爆兼本质安全型双速双回路真空电磁起动器使用说明书W徐州煤矿机械厂二○○八年QJZ-2×200/1140（660）SA矿用隔爆兼本质安全型双速双回路真空电磁起动器1、概述● QJZ-2×200/1140（660）SA矿用隔爆兼本质安全型双速双回路真空电磁起动器(以下简称开关)适用于有甲烷及煤尘爆炸危险的煤矿井下。
在交流50Hz,电压为1140V或660V供电线路中,可对四台三相交流感应电动机或二台交流双绕组双速电动机的起动、停止、反转及双速切换进行控制,并能对电动机及供电线路进行保护。
●本开关采用单片机可编程序保护器控制、系统简单、操作灵活方便，通过按健可以快捷实现开关任意回路的联控、顺控双速双回路以及多回路混合控制功能。
保护器拥有先进的RS485或CAN接口通讯联网功能，通过连接器可接入局域网或因特网给远程监控提供极大的便利。
并且具备中文液晶显示界面。
本开关容量大，相对体积小，减小电气设备的占地面积、减少了电气设备之间的连线。
●此开关无论是在单机，双速，还是双机双速等任何逻辑组合方式下工作，其总负荷为400A，由于1，2回路共用一组互感器，3，4回路共用一组互感器，单控模式下其总电流为各回路电流之和。
2、工作条件●海拔不超过2000米;●周围环境温度不高于40℃, 不低于-5℃;●周围空气相对湿度不大于95%(25℃时);●周围介质中无破坏金属和绝缘的气体;●与垂直的倾斜不大于15度;●须能防止水和液体侵入开关内部;●无剧烈振动、颠簸。
3、型号编制和外形尺寸●型号的编制意义改进型双速额定电压(V)额定电流(A)主回路数真空型隔爆兼本质安全型起动器●外形尺寸见图1。
4、主要技术参数和技术性能4.1 额定电压: 1140VAC、660VAC4.2 额定电流: 2×200A4.3 频率: 50Hz4.4 电流整定范围: 10A — 500A (步长为5A)4.5 控制电动机的功率范围: ≤594kW (1140V时)≤342kW (660V时)(设η cosφ=0.75)4.6 主回路真空接触器性能指标●接通能力: 2000A、50次●通断能力: 1600A、 50次●极限分断能力: 3000A、 3次●电寿命: AC3 60万次 AC4 6万次4.7 隔离换向开关分断能力: 1200A4.8 控制方法本机控制、远方控制4.9 工作定额: 八小时工作制;断续周期工作制或反复短时工作制；操作频率为300次/小时, 短时(20s内)为900次/小时。

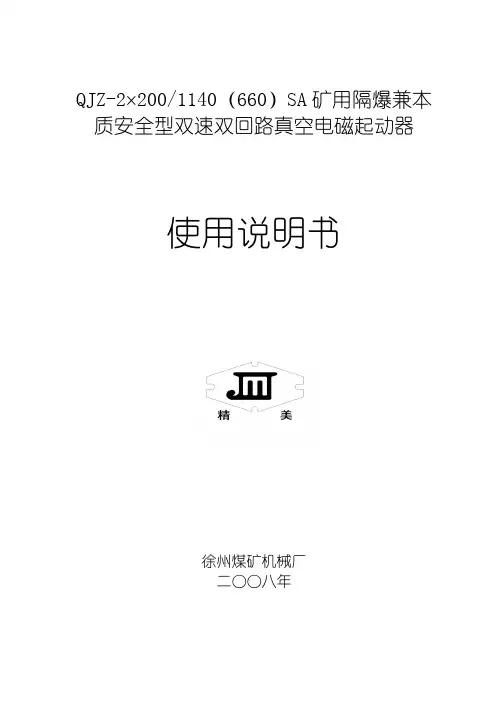

QJZ-2 200/1140（660）SA矿用隔爆兼本质安全型双速双回路真空电磁起动器使用说明书徐州煤矿机械厂二○○八年使用前请认真阅读使用说明书QJZ-2×200/1140（660）SA矿用隔爆兼本质安全型双速双回路真空电磁起动器1、概述1.1用途及适用范围QJZ-2×200/1140（660）SA矿用隔爆兼本质安全型双速双回路真空电磁起动器(以下简称开关)适用于有甲烷及煤尘爆炸危险的煤矿井下。
在交流50Hz,电压为1140V或660V供电线路中,可对四台三相交流感应电动机或二台交流双绕组双速电动机的起动、停止、反转及双速切换进行控制,并能对电动机及供电线路进行保护。
1.2产品特点：a)本开关采用单片机可编程序保护器控制、系统简单、操作灵活方便，通过按健可以快捷实现开关任意回路的联控、顺控双速双回路以及多回路混合控制功能。
保护器拥有先进的RS485或CAN接口通讯联网功能，通过连接器可接入局域网或因特网给远程监控提供极大的便利。
并且具备中文液晶显示界面。
本开关容量大，相对体积小，减小电气设备的占地面积、减少了电气设备之间的连线。
b)此开关无论是在单机，双速，还是双机双速等任何逻辑组合方式下工作，其总负荷为400A，由于1，2回路共用一组互感器，3，4回路共用一组互感器，单控模式下其总电流为各回路电流之和。
2、工作条件a)海拔不超过2000米;b)周围环境温度不高于40℃, 不低于-5℃;c)周围空气相对湿度不大于95%(25℃时);d)周围介质中无破坏金属和绝缘的气体;e)与垂直的倾斜不大于15度;f)须能防止水和液体侵入开关内部;g)无剧烈振动、颠簸。
3、型号的编制意义改进型双速额定电压(V)额定电流(A)主回路数真空隔爆兼本质安全型起动器4、执行标准及主要技术参数和技术性能4.1 执行标准：MT/T111-1996Q/320300JAC02(A)-20084.2 防爆尺寸：隔爆兼本质安全型4.3 防爆标志：Exd[ib]I4.4 额定电压: 1140VAC、660VAC4.5 额定电流: 2×200A4.6 频率: 50Hz4.7 电流整定范围: 10A — 500A (步长为5A)4.8 控制电动机的功率范围: ≤594kW (1140V时)≤342kW (660V时)(设η cosφ=0.75)4.9 主回路真空接触器性能指标●接通能力: 2000A、50次●通断能力: 1600A、 50次●极限分断能力: 3000A、 3次●电寿命: AC3 60万次 AC4 6万次4.10 隔离换向开关分断能力: 1200A4.11 控制方法本机控制、远方控制4.12 工作定额: 八小时工作制;断续周期工作制或反复短时工作制；操作频率为300次/小时, 短时(20s内)为900次/小时。
QJZ2-2x200-1140SA矿用隔爆兼本质安全型双速双回路真空电磁起动器QJZ-2 200/1140(660)SA矿用隔爆兼本质安全型双速双回路真空电磁起动器一、概述:1．QJZ-2×200/1140(660)SA矿用隔爆兼本质安全型双回路真空电磁起动器(以下简称起动器), 适用于含有甲烷及煤尘爆炸危险的煤矿井下,可分别控制二台三相交流双绕组双速电动机，也可以同时控制二台双绕组双速电动机是煤矿井下大功率双速驱动输送机、皮带输送机、刨煤机等的必备设备。
该起动器采用快开门结构和可靠的闭锁装置，结构合理，操作方便等优点。
起动器因采用了先进的真空接触器和电子保护单元，分断能力高，电寿命长，功能齐全，CMOS逻辑保护单元及固体显示单元，在国内居领先地位。
起动器内所有零部件和线路符合有关技术标准，并通过严格的质量控制，因此使起动器保养费用低，可大大减少因起动出现故障而导致的停产事故。
2. 工作条件a. 海拔高度不超过2000米;b. 周围介质温度不高于+40℃、不低于-20℃;c. 周围空气相对湿度不大于95%(+25℃);d. 安装面与垂直的倾斜度不超过15度；e. 须能防止雨和雪浸入起动器内部;3．型号的组成及其代表意义:Q J Z -2×200 /1140（660）S A改进型双速额定电压;额定电流;两回路真空;隔爆兼本质安全型;起动器;4. 防爆型式和标志：（1）防爆型式：隔爆兼本质安全型（2）防爆标志: Exd[ib]I三．外形尺寸见图1：四．主要性能及技术参数1. 起动器额定工作电压: 660V、1140V,频率:50Hz线路电压不低于额定值75%不高于额定值110%, ?起动器能可靠工作。
2．额定电流: 2×200A3．频率：50-60HZ4．电流整定范围与方式：10-200A 有级粗调、无级时钟式细调5．主回路真空接触器性能指标：（1）接通能力：2500A 100次（2）通断能力：2000A 25次（3）极限分断能力：4500A 3次（4）电寿命：AC负荷 >60万次3负荷 >6万次AC46．隔离换向开关分断能力：2500A7．控制双速电动机功率范围：（ηcosφ=0.75）1140V 2×（15-300 kW）660V 2×（9─170kW）8．控制方式：（1）本质安全型先导回路：最高开路电压24V，最大短路电流为139mA；（2）远控、近控选择；（3）单机、双机控制选择；（4）手动切换、自动切换功能选择；（5）手动测试选择。

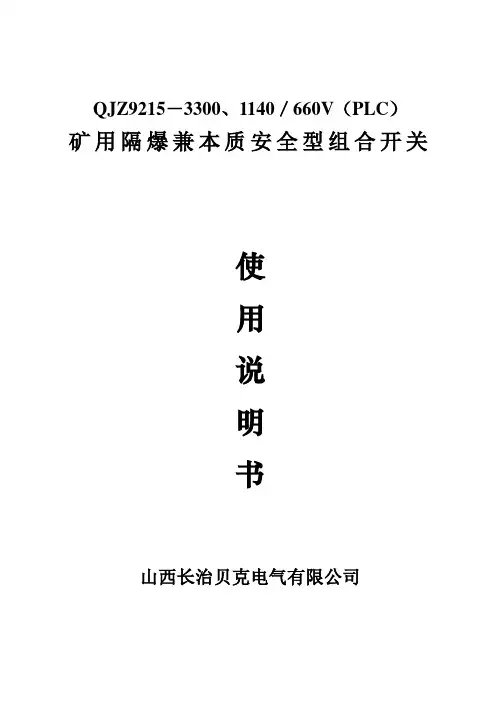

QJZ9215－3300、1140／660V（PLC）矿用隔爆兼本质安全型组合开关使用说明书山西长治贝克电气有限公司目录一、用途及概述 (1)二、使用条件 (1)三、主要技术参数和技术性能 (2)四、开关型号含义 (3)五、开关结构 (4)六、电气工作基本原理 (5)七、操作方法 (6)八、故障信息显示 (11)九、安装接线 (12)十、使用与维护 (13)十一、产品包装与保管 (14)十二、定货须知 (15)附录 (16)开关在使用前请认真阅读“使用说明书”一、用途及概述QJZ9215系列矿用隔爆兼本质安全型组合开关适用于含有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ，电压1140（660V）线路中，对三相鼠笼式电动机或双绕组鼠笼式异步电动机的起动、停止进行控制和保护，并可在停止时方便地进行换向。
当设备出现过载，短路等故障时能自动切断电源并显示及记忆故障信号，开关还具有模拟漏电闭锁保护试验及短路保护试验功能，运行中能显示各支路状态参数。
本组合开关采用德国西门子公司S7-200可编程控制。
开关具有友好的人机界面，采用全中文液晶触摸屏显示及中文提示，更为直观，性能稳定，可靠性高，特别适合现场操作。
二、使用条件a、海拔不超过2000m；b、运行环境温度-25ºC－+40ºC;c、周围空气相对湿度不大于95％（+25ºC）;d、在有沼气爆炸性混合物矿井中；e、在无显著摇动和冲击的地方；f、与垂直在的安装倾斜度不超过15º;g、在无破坏绝缘的气体或蒸气的环境中；h、在无滴水的地方；I、污染等级：3级；J、安装类别：Ⅱ类（负载水平级）；三、主要技术参数和技术性能3.1主要技术参数：3.1.1 额定电压：660V、1140V或3300V3.1.2 额定频率：50HZ3.1.3 额定工作电流：当电压为660V／1140V时：总电流450A～1800A;单台隔离开关450 A；单台接触器80～400 A;当电压为3300V时：总电流1600A；单台隔离开关800A；单台接触器160A、400A、600 A;3.1.4 最大控制功率：在660 V，ηcosΦ=0.75时单回路为240KW在1140 V，ηcosΦ=0.75时单回路为500KW在3300 V，ηcosΦ=0.75时单回路为2000KW3.1.5 8小时工作制；3.1.6 允许电压波动范围：85～110％；3.1.7 电流整定范围：0～400A；3.1.8 机械寿命：接触器大于150万次；隔离换向开关大于0.6万次；3.1.9 电寿命：大于6万次；3.1.10 引入电缆外径：进线3个可穿入不大于Φ70（Φ80）mm的橡套电缆；出线4～8个，可穿入不大于Φ70（Φ80）mm橡套电缆；控制线6～8个，可穿入不大于Φ23mm的橡套电缆；3.1.11 外型尺寸：长×宽×高＝2800（3250）×880×990（mm）3.2技术性能：本组合开关具有短路，过载、断相、漏电闭锁、过、欠压等各种保护。
QJZ- 400/I140（600）自能化矿用隔爆兼本质安全型真空电磁起动器中国煤碳物产集团八达真空电器开关厂、用途1) 、正常工作条件1) 、主要技术性能指示1)四、结构概述2)五、工作原理3)6)9) 匕、订货须如动器电气原理图（660）矿用隔爆兼本质安全型真空电磁起附图2：3JZ-40014O （660）矿用隔爆兼本质安全型真空电磁起动器接线图(11) 附图3：QJZ朗140 （660）矿用隔爆兼本质安全型真空电磁起动器（门板）接线图(12)附图4：QJZ翩140 （660）矿用隔爆兼本质安全型真空电磁起（本体）接线图(13)用途：400QJZ- 200 /1140（660）智能化矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流的供电动机及有关电路进行保护。
起动器可与甲烷传感器相连，当其超限时，起动器跳闸，时间甲烷断电。
50HZ额定电压1140V或660V 用于检测采掘工作面得甲烷，1、2、3、4、5、6、7、8、1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、四、正常工作条件海拔高度不超过2000 米。
周围环境温度最高不超过+40C，最低不低于-5 °Co 周围空气相对湿度不大于95% （+25 C时）。
在无剧烈震动、颠簸以及与水平面的安装倾斜度不超过在无足以破坏绝缘和腐蚀金属的气体或蒸汽场所。
在有防雨（滴水）设备以及没有经常充满水蒸气的环境中。
污染等级：3 级安装类别：川类主要技术性能指示：15C的环境中。
额定电压：1140V或660V 额定电流：400A、200A 接通分断能力：接通4000A、分断3200A 极限分断能力：4500A机械寿命：100 万次：电寿命（AC4）：3 万次隔离开关分断能力：1200A 工作制：八小时工作制及断续周期工作制。
起动器先导控制电流为本质安全型。
正常工作时直流本安电压W< 2mA最大故障交流本安电压W 12V交流本安电流W 40mA当电源电压为额定值的75%- 110%时，起动器应能可靠工作。
QJZ2-2000/1140(660)系列矿用隔爆型兼本质安全型组合开关使用说明书八达电气有限公司QJZ2-2000/1140（660）系列矿用隔爆兼本质安全型组合开关使用说明书1、概述1.1用途及适用范围QJZ2-2000/1140(660)系列矿用隔爆兼本质安全型组合开关（以下简称组合开关）适用于含有爆炸性危险气体和煤尘的矿井中，在交流50Hz、额定电压1140V(660)的线路中，对三相鼠笼型异步电动机的起动、停止进行控制和保护，并可在停止时改变相序。
1.2 型号及意义1.2.1组合开关的型号及其代号含义如下：Q J Z 2—主回路数额定电压(V)总电流（A），按用户需要组合各回路电流真空式隔爆兼本质安全型起动器1.2.2防爆形式和防爆标志防爆形式: 矿用隔爆兼本质安全型防爆标志: Exd(ib)I1.3 使用环境条件1.3.1海拔不超过2000m；1.3.2运行环境温度为-5℃～+40℃；1.3.3周围空气相对湿度不大于95%（+25℃时）；1.3.4在有煤尘和爆炸性气体混合物的矿井中；1.3.5与垂直面的安装倾斜度不超过15°；11.3.6在无显著振动和冲击的地方；1.3.7在无破坏绝缘的气体和蒸汽的环境中；1.3.8无滴水的地方；1.3.9污染等级：3级；1.3.10安装类别：Ⅲ类。
1.4用途与特点1.4.1组合开关从4路直到12路组合共用一套PLC控制器和数据采集处理器，使得控制、保护、显示设置相对简单化。
1.4.2主回路的真空接触器、电流互感器、阻容保护装置及二次回路的电流变送器、中间继电器等保护元件，均装在设有滚轮的抽屉小车上，主回路和二次回路都为接插式，方便用户检修与更换。
1.4.3各主回路装设的限流熔断器FU与PLC，对各主回路短路故障进行双重保护，增加了对短路保护的可靠性。
1.4.4组合开关的电缆引入方式，可选用进出线腔压盘式连接，也可选用主回路及控制回路电缆连接器方式连接。
QJZ-200/1140（660）矿用隔爆兼本质安全型真空电磁起动器1 用途及适用范围1.1 本隔爆真空电磁起动器(以下简称起动器), 适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。
1.2 工作条件a. 海拨高度不超过2000米;b. 周围介质温度不高于+40︒C;c. 周围空气相对湿度不大于95%(+25︒C时);d. 须能防止水和液体浸入起动器内部;e. 无剧烈振动、颠簸以及与垂直平面倾斜在15度以下的环境中。
1.3 起动器主要用于就地或远距离起动和停止额定电压1140伏或660伏、频率为50赫的矿用隔爆型三相鼠笼式感应电动机, 并可在停止时进行换向。
1.4 起动器具有漏电闭锁、过载、短路、三相不平衡（包括断相），欠压等保护并可实时显示主回路电流，电压值以及故障信息。
1.5 具有试验开关,可进行过载，断相，漏电闭锁等试验功能。
2 产品型号及主要技术参数和技术性能2.1 型号的编制意义–(V)(A)真空隔爆兼本质安全型起动器2.2 控制变压器原边工作电压AC1140V或AC660V。
3 结构和性能概述3.1 起动器由装在撬形底架上的方形隔爆外壳,壳内芯子装配和门上芯子装配等三部分组成.外壳的前门为平面止口式,当前门右中侧部的机械闭锁解锁后,可以抬起起动器左侧固定于铰链上的操作手把,将门抬起约30毫米后,前门即可打开.关门时,用手平提铰链上的手把,转动前门即可关闭(转动前门时,注意操作手把的抬直高度,避免操作手把上部凸轮与铰链顶撞).打开前门后,先将前门上左右两侧中部的两个螺钉拆下来,将门上芯子装配向前拉动约18毫米后,门上芯子四角即可转动,以利维修.拧下紧固壳上芯子四角的四个螺钉和六根主导线,同时将控制回路的插接件拔下,壳上芯子装配即可取出.3.2 折页式门芯装配上装有:3.2.1 PIR-200综合保护器,配套的液晶显示器,为保护器供电的变压器TC3及微动开关组装A3.3.2.2 本安电路变压器TC23.2.3 中间继电器KA13.2.4 控制变压器TC13.2.5 先导回路插件A13.2.6 CA型接插件、千伏级插件、圆形插头座（两个）3.3 壳上芯子装配上装有:3.3.1 真空交流接触器CJZ-200/11403.3.2 控制回路千伏级熔断器FU3,FU4.3.3.3 电流互感器TA1-TA2和阻容吸收装置FV,消弧电容C.3.4 外壳上装有:3.4.1 隔离换向开关QS及其与停止按钮SB2之间的机械联锁装置3.4.2 接线空腔装有主电路进出线接线端子(进线三个,出线三个);控制电路进出线接线端子和接线端子排;其中K1-K6为本质安全回路的出线端子,K1、K2、K3接远控按钮，K4-K10供程控接线，E为接地线。
QJZ-□／1140（660）F系列煤矿风机用隔爆兼本质安全型真空电磁起动器使用说明书湘潭平安电气有限公司出版日期：二○一○年十月前言感谢使用QJZ-□/1140(660)F系列煤矿风机用隔爆兼本质安全型真空电磁起动器。
您在收到此设备后请仔细阅读本说明书。
本使用说明书介绍了QJZ-□/1140(660)F系列煤矿风机用隔爆兼本质安全型真空电磁起动器产品的用途、技术参数、适用范围、使用环境条件、结构简介、开箱检查、安装方法、注意事项、操作说明、常见故障的分析与处理、运行时的维护保养、电气原理图、包装运输及储存、订货须知等基本要求。
本使用说明书按GB9969.1-1998的要求编写。
安全注意事项安装、运行、维护或检查之前要认真阅读本说明书。
注意事项！用户在使用前请务必认真阅读本说明书，并在本机正常使用条件下使用，否则因此造成的设备损坏本公司不承担任何责任。
在使用前请注意开关最大控制功率和负载最大功率是否相符。
“严禁带电开盖”如需开门检修，则必须使隔离换相开关打到“停”位置，再松开门上的闭锁螺栓，旋动手柄即可开门。
本产品接线时，应由专业人员进行。
本产品与其它本质安全型设备配接时，必须通过关联检验合格后方可使用。
本产品在使用过程中不得改变本安参数。
本产品在使用和维护时不得改变本安电路。
目录一、概述 (3)二、产品型号的表示方法 (3)三、技术参数 (4)四、适用范围 (4)五、使用环境条件 (4)六、结构简介 (4)七、开箱检查 (6)八、安装方法 (6)九、注意事项 (8)十、操作说明 (8)十一、常见故障的分析与处理措施 (10)十二、运行时的维护、保养 (11)十三、电气原理图、PLC示意图、外部接线示意图 (11)十四、包装、运输及库存 (16)十五、订货须知 (16)十六、产品质量信息反馈单 (17)十七、系统连接图 (18)一、慨述本系列煤矿风机用隔爆兼本质安全型真空电磁起动器（以下简称起动器）主要适用于含有爆炸性气体（甲烷）和煤尘矿井的环境中使用，也可适用于非煤环境中。
QJZ2-2000/1140(660)系列矿用隔爆型兼本质安全型组合开关使用说明书八达电气有限公司QJZ2-2000/1140（660）系列矿用隔爆兼本质安全型组合开关使用说明书1、概述1.1用途及适用范围QJZ2-2000/1140(660)系列矿用隔爆兼本质安全型组合开关（以下简称组合开关）适用于含有爆炸性危险气体和煤尘的矿井中，在交流50Hz、额定电压1140V(660)的线路中，对三相鼠笼型异步电动机的起动、停止进行控制和保护，并可在停止时改变相序。
1.2 型号及意义1.2.1组合开关的型号及其代号含义如下：Q J Z 2—主回路数额定电压(V)总电流（A），按用户需要组合各回路电流真空式隔爆兼本质安全型起动器1.2.2防爆形式和防爆标志防爆形式: 矿用隔爆兼本质安全型防爆标志: Exd(ib)I1.3 使用环境条件1.3.1海拔不超过2000m；1.3.2运行环境温度为-5℃～+40℃；1.3.3周围空气相对湿度不大于95%（+25℃时）；1.3.4在有煤尘和爆炸性气体混合物的矿井中；1.3.5与垂直面的安装倾斜度不超过15°；11.3.6在无显著振动和冲击的地方；1.3.7在无破坏绝缘的气体和蒸汽的环境中；1.3.8无滴水的地方；1.3.9污染等级：3级；1.3.10安装类别：Ⅲ类。
1.4用途与特点1.4.1组合开关从4路直到12路组合共用一套PLC控制器和数据采集处理器，使得控制、保护、显示设置相对简单化。
1.4.2主回路的真空接触器、电流互感器、阻容保护装置及二次回路的电流变送器、中间继电器等保护元件，均装在设有滚轮的抽屉小车上，主回路和二次回路都为接插式，方便用户检修与更换。
1.4.3各主回路装设的限流熔断器FU与PLC，对各主回路短路故障进行双重保护，增加了对短路保护的可靠性。
1.4.4组合开关的电缆引入方式，可选用进出线腔压盘式连接，也可选用主回路及控制回路电缆连接器方式连接。
