一、概述
1. 产品特点：本系列组合开关作为综采及双高工作面各种设备的启动开关，当设备出现过载，短路，断相，过欠压等故障时能自动切断电源并显示及记忆故障信号，组合开关在合闸前还具有漏电闭锁及自检功能，可视化界面能实时显示电网电压以及各支路状态。
2. 主要用途及适用范围：本系列组合开关适用于煤矿井下和其它周围介质中含有甲烷与煤尘混合物的爆炸性气体环境中。
3. 使用的环境条件：使用在交流50Hz，电压至3300V,总电流至1800A(该批开关配置为1400A)及以下线路中。
4. 工作条件：
4.1 海拔高度不超过2000米；
4.2 环境温度为-5℃～+40℃；
4.3 空气相对湿度不大于95%（25℃）；
4.4 无强烈颠簸振动，与垂直面倾角不超过15°；
4.5 含有爆炸性危险的甲烷，煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气；
4.6 有防雨雪（滴水）设备。
5. 型号及意义：
6. 防爆型式及标志：
防爆型式：矿用隔爆兼本质安全型“d”
防爆标志：Exd[ia]I
二、技术特性
1. 额定频率：50Hz
2. 额定电压：3300V
3. 额定电流：2 x 700A=1400A（安装两个隔离换向开关，每一容量为700A）
4. 主回路引入、引出装置：
三路输入
四路输出
全部采用3.3KV高压电缆连接器，可穿入不大于Φ78mm的橡套电缆。
显示器
本安鼠标门盖
IPC及控制腔
高压电
缆连接
器
闭锁轴
电气
闭锁
按钮
隔离
开关
操作
手把
闭锁轴
连动轴
腔内壁此区域安装有控制保险（如
三、外型结构
输出、输入所配置的高压电缆连接器说明
名称参数用途芯数产地连接电缆最大
外径（mm）高压电缆连
接器
3.6KV/400A 用于引入主回路动力电缆 6 国产Φ78
注意：更换3.3KV控制保险时，应确保组合开关的前级供电设备分闸，没有输入电源。
四、闭锁机构
组合开关中闭锁机构分为左门闭锁和右门闭锁的连动闭锁。如下图：
连
动
板
2 3
4 5
6 7
1
4
5
1
2
3
1 2
8 6
1
闭锁机构 保证了：在开门的状态下，隔离开关的操作手把被闭锁，不能操作；只有在门盖关好
的情况下，才能对隔离开关进行操作。
结构说明 隔离开关手把可以进行正常的分合闸操作；当需要开门时：第一，将所有的操作手把
打至水平位置（分闸位置），第二，然后顺时针将闭锁轴旋转90度，这时，闭锁轴将带动连动板以及连动轴一起转动。转动结果为：连动板将操作手把轴卡死，不能操作；这样，门盖就可以安全打开。关门盖时：第一，将门盖闭合，然后操作门手把，使门盖移动至最终位置。第二，将闭锁轴逆时针旋转90度。第三，可以对隔离开关手把进行合闸操作。 注意：
● 对隔离开关操作手把进行合闸到分闸切换操作时，应先按下电气闭锁按钮。 ● 闭锁轴必须处于如图位置时，隔离开关手把才可以进行操作
● 对闭锁轴进行操作应该遵循：开门时顺时针旋转90度，关门时逆时针旋转90度。 ●
对闭锁轴以及隔离开关操作手把操作时，应该按照操作方向以及适当的力量进行，否则容易损坏连动机构。

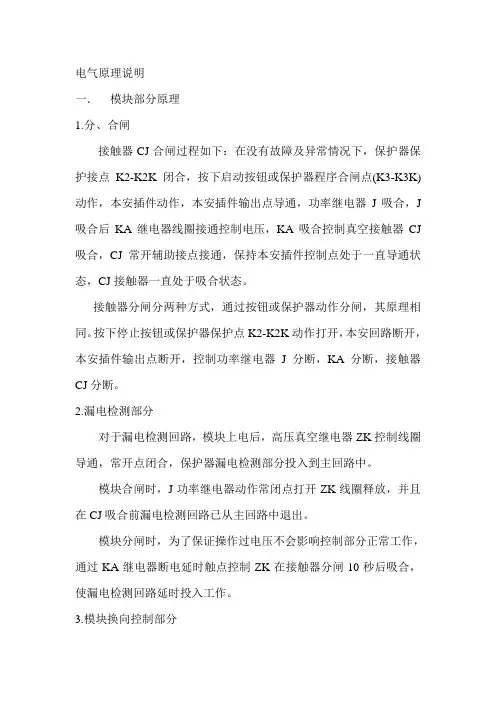

五、电气部件说明
图1门盖 图2主腔
图3主腔左侧 图4右侧
1
2
4
3
图5 IPC 控制箱
明细表:
序号
名称
订购号或说明 备注 门盖(图1)
1 漏电闭锁模块 HDJJY-T
2 输入0-150K 电阻，输出4-20mA 2 I/O 模块
在该组模块中，不同的分离模块分别有不同的型号，请用户订货时要区分 3 电流模块
HAV4-T7
用于各支路的过载、短路、断相保护 4 交流信号变送器 E468 用于电网电压显示以及绝缘检测值显示 5 漏电闭锁继电器 80E 6 接线端子 灰色
7 24V 开关电源
输入220V ，输出24V 8
24V 中间继电器
六、组合开关的保护类型及参数
● 过载保护 表1
过电流/额定电流
动作时间 复位方式
复位时间 (min)
执行单元
1.05 2h 不动作 自动
1IPC
1.2 <20min 1.5 <3min 6
返回时间≥5s
● 短路保护
组合开关中的任意一动力支路出现短路电流时，该支路会保护跳闸 复位方式：通过屏幕操作复位）
序号
名称
订购号或说明 备注 主腔（图2）
1 真空接触器 3.6KV/400A
2 电气连接器 白色 3
电流互感器
8523
4 电抗器 3.3KV 用于主回路绝缘检测以及支路漏电闭锁检测
5 主回路熔断器 3.3KV/400A 6
控制变压器
3300V/42V.220V 主腔左侧（图3）
1 过压保护装置 也称避雷器用于支路的过压保护 2
本安模块
接外部控制线，同时接入电机温升PTK 信号 右侧（图4）
1
隔离换向开关
3.6KV/700A 数量2个 IPC 控制箱（图5） 1 TFT 液晶显示屏
2 鼠标接口盒 本质安全型
3 IPC
工业计算机 4
IPC 用隔离变压器 230V/150V
