使用说明
一、开关按钮使用说明（以四组合为例）：

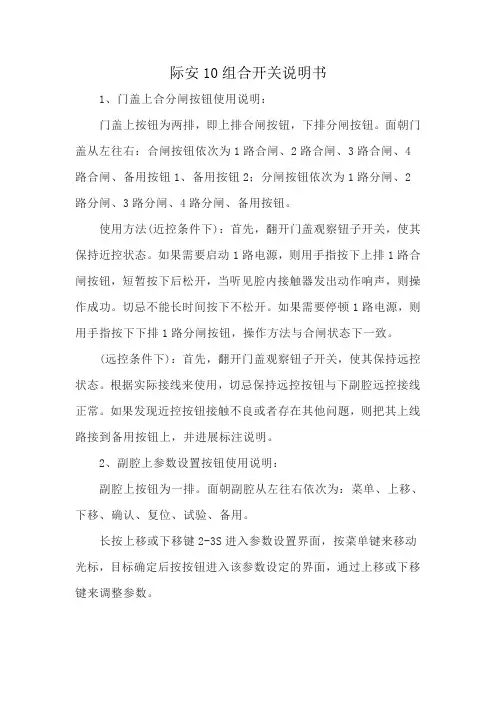

组合开关功能按键为两种：1、门盖上合分闸按钮2、副腔上参数设置按钮。
1、门盖上合分闸按钮使用说明
门盖上按钮为两排，即上排合闸按钮，下排分闸按钮。面朝门盖从左往右：合闸按钮依次为1路合闸、2路合闸、3路合闸、4路合闸、备用按钮1、备用按钮2；分闸按钮依次为1路分闸、2路分闸、3路分闸、4路分闸、备用按钮1、备用按钮2。
使用方法（近控条件下）：首先，打开门盖观察钮子开关，使其保持近控状态。如果需要启动1路电源，则用手指按下上排1路合闸按钮，短暂按下后松开，当听见腔内接触器发出动作响声，则操作成功。切忌不能长时间按下不松开。如果需要停止1路电源，则用手指按下下排1路分闸按钮，操作方法与合闸状态下一致。
（远控条件下）：首先，打开门盖观察钮子开关，使其保持远控状态。根据实际接线来使用，切忌保持远控按钮与下副腔远控接线正常。
如果发现近控按钮接触不良或者存在其他问题，则把其上线路接到备用按钮上，并进行标注说明。
2、副腔上参数设置按钮使用说明：
副腔上按钮为一排。面朝副腔从左往右依次为：菜单、上移、下移、确认、复位、试验、备用1、备用2。长按上移或下移键2-3S进入参数设置界面，按菜单键来移动光标，目标确定后按确
认按钮进入该参数设定的界面，通过上移或下移键来调整参数的数值。数值设定好之后直接按复位键回到主单页，调整后的数据自动保存。（按钮中设有时间延时，需按住按钮1秒之后松开）如果发现近控按钮接触不良或者存在其他问题，则把其上线路接到备用按钮上，并进行标注说明。
注：在调整参数设置时，需保证所有接触器与照明回路状态处于分闸状态，否则无法进行参数调整。
二、显示部分（以六组合为例，其它组合基本使用原理一样）
4.1 状态显示窗口
系统送电后首先显示起始画面，经3秒
延时，或按确认钮进入系统状态显示窗口。
系统状态显示包括：回路合分闸状态、
负荷电流、运行状态、告警提示、绝缘电阻
值。（绝缘电阻>200K时显示999K。）
运行状态包括：绝缘闭锁、过载故障、短
路故障、断相故障、粘连故障、切换故障、
不平衡故障、过压故障、欠压故障、瓦斯闭锁、风电闭锁。
4.2 故障警示窗口
故障发生后在延时过程中“预警提示”闪烁显示，在故障确认后常亮。预警包括：过压、欠压、过载、不平衡。显示窗口上有当前控制方式说明及照明输出状态。照明指示包括：故障/正常、已馈送/无输出。换向开关状态：正传/反转/停止。
5 设置操作与使用
5.1 参数设置
组合起动器门盖上设有：菜单、上移、
下移、确认、复位五个按钮用于参数设置。在系统状态显示窗口按上移或下移按钮2秒进入系统菜单窗口，按菜单钮实现指针移动。选择指定选项后按确认钮进入修改子项。指针位于退出项按确认钮，返回到系统状态显示窗口。
5.1.1 参数设定
当指针位于参数设定项按确认钮，进入
保护设定窗口。
当指针位于返回上一页项按确认钮，返
回系统菜单窗口。
注：参数设置时，
数值加或减1，当按下键时间大于2秒后，
数值加或减10。当开关任意回路合闸运行
时，开关内部部分参数将无法调整。
5.1.1.1 额定电流整定
在额定电流整定项按确认钮，进入额定
电流整定窗口。参数设置按如下规则进行：
互感器变比：50、100、200、400；
额定电流设定范围：1~变比最大值（50、
100、200、400）；
在返回上一页位置按确认钮，退回到参
数设置窗口。
5.1.1.2 短路保护整定
在短路保护整定项按确认钮，进入短
路倍数整定窗口。参数设置按如下规则进
行：
短路倍数：3~10倍；
短路动作延时：0~500MS；
在返回上一页位置按确认钮，退回到参数设置窗口。
5.1.1.3 电压保护整定
在电压保护整定项按确认钮，进入电压保护整定窗口。
参数设置按如下规则进行：
电压等级：380/660/1140/3300；
电压微调：80~120%；
过压/欠压使能：允许/禁止；
过压范围：100~130%；
欠压范围：50~85%；
保护动作延时：1~50秒；
在返回上一页位置按确认钮，退回到参数设置窗口。
5.1.1.4 漏电及闭锁设置
在漏电及闭锁设置项按确认钮，进入其
他设置窗口。
参数设置按如下规则进行：
绝缘闭锁使能设置：打开/关闭；
瓦斯闭锁设置：开动/闭动/关闭；
风电闭锁设置：开动/闭动/关闭；
在返回上一页位置按确认钮，退回到参
数设置窗口。
5.1.1.5 相不平衡保护
在相不平衡保护项按确认钮，进入相不
平衡设置窗口。参数设置按如下规则进行：
保护使能：打开/关闭；
不平衡系数：10~100%；
保护动作延时：1~30秒；
在返回上一页位置按确认钮，退回到参数设置窗口。
5.2 电流微调
指针在系统菜单的电流微调位置按确认
钮，进入电流参数微调窗口。按菜单钮移动
参数调整范围：80~120%；
指针移到返回上一页位置按确认钮，返
回到系统菜单窗口。
5.3 日期时间调整
指针在系统菜单的时间设置下按确认
钮，进入日期时间调整窗口。
数值。指针移到确认位置按确认钮，返回到
系统菜单窗口。
5.4 工作方式选择
指针在系统菜单的工作方式选择下按确
进入工作方式选择窗口。
口。
指针移到返回上一页位置按确认钮，返
回到系统菜单窗口。
