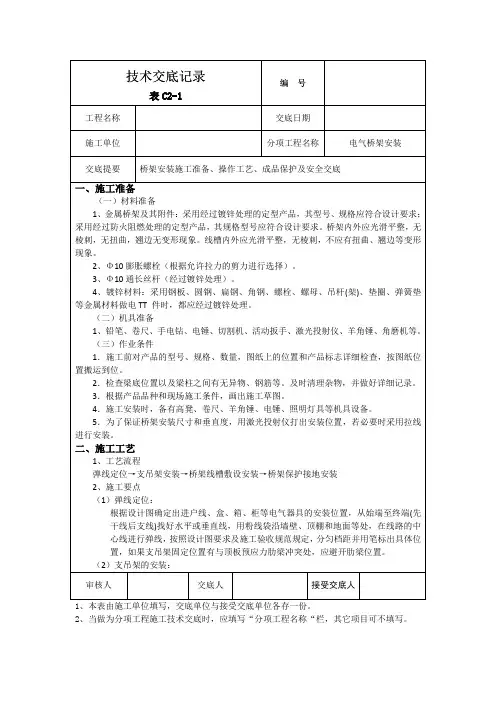

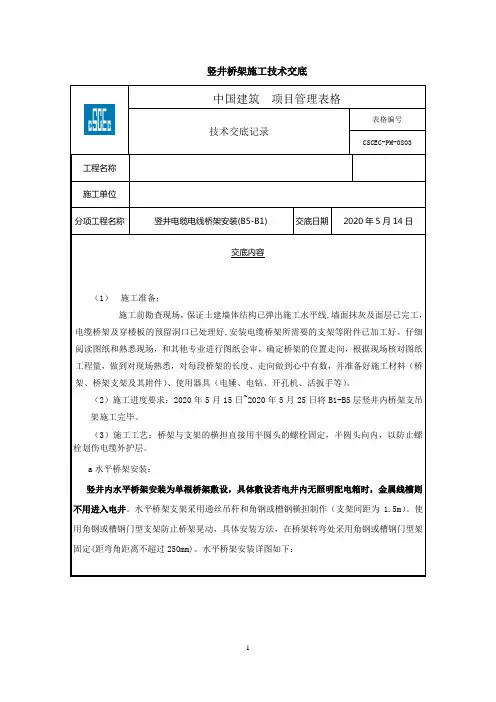

竖井桥架施工技术交底

（2）施工进度要求；2020年5月15日~2020年5月25日将B1-B5层竖井内桥架支吊架施工完毕。
（3）施工工艺；桥架与支架的横担直接用半圆头的螺栓固定，半圆头向内，以防止螺栓划伤电缆外护层。
a水平桥架安装：
竖井内水平桥架安装为单根桥架敷设，具体敷设若电井内无照明配电箱时，金属线槽则不用进入电井。水平桥架支架采用通丝吊杆和角钢或槽钢横担制作（支架间距为1.5m）。使用角钢或槽钢门型支架防止桥架晃动，具体安装方法，在桥架转弯处采用角钢或槽钢门型架固定(距弯角距离不超过250mm)。水平桥架安装详图如下：
c、电缆桥架跨越建筑物伸缩缝处，应设置伸缩缝或伸缩板。
d、采用桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外测，桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施。
e、支架与预埋件焊接时，焊缝要饱满；膨胀螺栓固定时，要连接紧固。
f、检验桥架水平弯通的制作安装弯度是否符合安装要求。
（5）绿色施工要求；
2) 项目部请监理前往验收，需取样的，按规定将样品送到工程材料陈列室。
3) 项目部对进场材料设备进行全面的验证和检验，拒收与规定要求不符的材料设备，同时对相关的供货商予以警告。确保使用或安装的设备和材料符合质量规定的要求。
e标识工程所有材料、设备，保证可追溯性
为了保证本工程使用的物资设备、原材料、半成品、成品的质量，防止使用不合格品，以适当的手段进行标识，所有标识均应建立台帐，作好记录、使之具有追溯性。
物资设备部统一采购施工现场所需的材料、设备，并严格进行质量控制。采购物资优先在合格的材料供货商范围内采购，如所需材料在合格的材料供货商范围内不能满足，就要对其他供货商进行评审，评审合格后再进行采购。
对供货商的评审建立评审小组，对供货商的能力、产品质量、价格和信誉进行预审，建立材料供货商花名册。采购部门负责人定期（半年度）组织对于选定的材料供货商进行审核，如审核中发现不合格的，从合格材料供货商花名册中除名。

桥架安装时的安全技术交底模板

一、前言为确保桥架安装工程的安全、顺利进行，保障施工人员的人身安全和工程的质量，现将桥架安装过程中的安全技术交底如下：二、施工准备1. 施工人员必须经过专业培训，熟悉桥架安装的施工工艺和安全操作规程。

2. 施工前，应认真阅读设计图纸，了解桥架的规格、型号、安装位置和敷设路径。

3. 准备好施工所需的工具、材料，包括但不限于：扳手、螺丝刀、切割机、焊机、梯子、安全帽、防护眼镜、手套、绝缘鞋等。

4. 检查施工现场的安全防护设施，如安全网、防护栏杆、警示标志等。

三、操作工艺1. 桥架安装前，应对施工现场进行清理，确保施工区域整洁、无障碍物。

2. 按照设计图纸要求，确定桥架的安装位置和高度，做好标记。

3. 使用合适的工具进行桥架的切割、焊接等操作，确保桥架的尺寸和形状符合要求。

4. 桥架安装时，应注意以下几点：a. 桥架下方不得有人停留，以防意外伤害。

b. 使用梯子时，应选择稳固的梯子，并确保梯子与地面保持垂直。

c. 使用切割机、焊机等电气设备时，必须穿戴绝缘鞋、防护眼镜等防护用品。

d. 在桥架安装过程中，若发现安全隐患，应立即停止施工，整改后方可继续。

5. 桥架安装完成后，应进行严格检查，确保桥架的安装牢固、水平、垂直。

四、成品保护1. 桥架安装过程中，应尽量避免对已完成的桥架进行敲打、撞击等操作，以免造成损坏。

2. 桥架表面如有划痕、损伤，应及时进行修补，确保桥架的美观和耐用。

3. 桥架安装完成后，应做好防护措施，防止其他施工过程中对桥架造成损坏。

五、安全交底1. 施工人员应严格遵守安全生产的规章制度，加强安全意识，杜绝违章作业。

2. 进入施工现场，必须佩戴安全帽、防护眼镜、手套、绝缘鞋等防护用品。

3. 施工过程中，应保持施工现场的整洁，不得随意堆放杂物。

4. 施工现场应设置明显的警示标志，提醒施工人员注意安全。

5. 施工人员应随时关注施工现场的安全状况，发现安全隐患，应及时报告并采取措施。

6. 施工结束后，应做好现场清理工作，确保施工区域安全、整洁。

桥架安全、安装技术交底

5、支、吊架安装
⑴支、吊架的钢材应平直、无变形。下料后长短偏差＜5㎜，切口处无卷边、毛刺。
⑵钢支架和吊架应安装牢固，无显著变形，焊接时焊缝均匀平整，焊缝长度符合要求，不得出现裂纹，咬边、气孔、凹陷、漏焊现象。焊好后应做好防腐处理。
⑶吊架规格：600×200、800×200桥架，横担角钢40×40×4，吊杆φ12圆钢；400×200规格及以下桥架，横担角钢30×30×3，吊杆φ10圆钢；吊杆上刷与桥架颜色一致的防火漆。
⑷固定支点间距一般不大于1.5m，在进出接线盒、箱、柜、转角（弯）、丁字接头三端0.5m以内设支架。
⑸吊架标高详见桥架安装施工图，穿越桁架角钢吊架与圆钢吊架布置详见附图二。
6、桥架安装
⑴桥架直线端连接应采用连接板、螺丝附件齐全，接缝严密平齐。桥架线槽应平整、无扭曲变形、内壁无毛刺，附件齐全。桥架直线段组装时，应先做干线，再做分支线，逐段组装成型。桥架连接用的螺栓的螺母在桥架的外侧。
⑵桥架进行交叉、转弯、丁字连接时，应采用单通、二通、三通等进行变通连接，导线接头处应设置接线盒或将导线接头放在电气器具内。
⑶桥架与盒、箱、柜等接茬时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。
⑷同一线槽内的导线截面积总和小于内部截面积的40％。桥架、线槽宽度≤100时，连接板每端固定螺丝个数＞4个，宽度≥200时，个数＞6个。
9、施工时注意其它专业预留洞口,防止高空坠落。
二、安装交底
I、准备工作
1、熟悉图纸，确定桥架的布置、走向，核实主要材料和配件的用料。
2、主要机具：电工工具、冲击钻、手电钻、台钻、高凳、卷尺、钢锯、线坠、粉线袋、液压升降台等。
3、材料检验。桥架及附件的型号，规格应符合设计要求，线槽内外应光滑平整，无毛刺，不应有扭曲、翘边等变形现象。螺栓、垫圈、弹簧垫等配件为镀锌材质。

电气竖井桥架安装技术交底

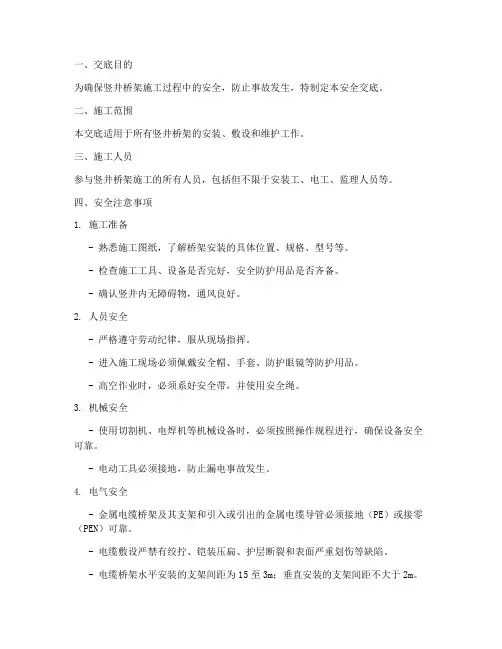

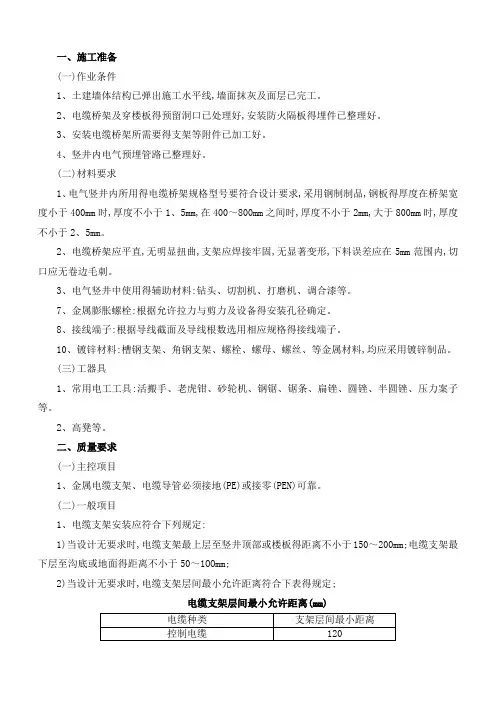

一、施工准备(一)作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。

2、电缆桥架及穿楼板得预留洞口已处理好,安装防火隔板得埋件已整理好。

3、安装电缆桥架所需要得支架等附件已加工好。

4、竖井内电气预埋管路已整理好。

(二)材料要求1、电气竖井内所用得电缆桥架规格型号要符合设计要求,采用钢制制品,钢板得厚度在桥架宽度小于400mm时,厚度不小于1、5mm,在400～800mm之间时,厚度不小于2mm,大于800mm时,厚度不小于2、5mm。

2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。

3、电气竖井中使用得辅助材料:钻头、切割机、打磨机、调合漆等。

7、金属膨胀螺栓:根据允许拉力与剪力及设备得安装孔径确定。

8、接线端子:根据导线截面及导线根数选用相应规格得接线端子。

10、镀锌材料:槽钢支架、角钢支架、螺栓、螺母、螺丝、等金属材料,均应采用镀锌制品。

(三)工器具1、常用电工工具:活搬手、老虎钳、砂轮机、钢锯、锯条、扁锉、圆锉、半圆锉、压力案子等。

2、高凳等。

二、质量要求(一)主控项目1、金属电缆支架、电缆导管必须接地(PE)或接零(PEN)可靠。

(二)一般项目1、电缆支架安装应符合下列规定:1)当设计无要求时,电缆支架最上层至竖井顶部或楼板得距离不小于150～200mm;电缆支架最下层至沟底或地面得距离不小于50～1OOmm;2)当设计无要求时,电缆支架层间最小允许距离符合下表得规定;电缆支架层间最小允许距离(mm)3)支架与预埋件焊接固定时,焊缝饱满;用膨胀螺栓固定时,选用螺栓适配,连接固,防松零件齐全。

三、工艺流程确定电缆桥架位置——固定支架——桥架安装——配电箱固定四、操作工艺(一)确定电缆桥架位置1、电缆桥架应敷设在安全、干燥、易操作得电气竖井内。

2、按照图纸设计得位置,计算好空间尺寸就是否满足操作距离得要求,特别就是竖井内桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须仔细核对尺寸,必要时与土建配合,进行相应得变更。

电气桥架安装安全技术交底模板

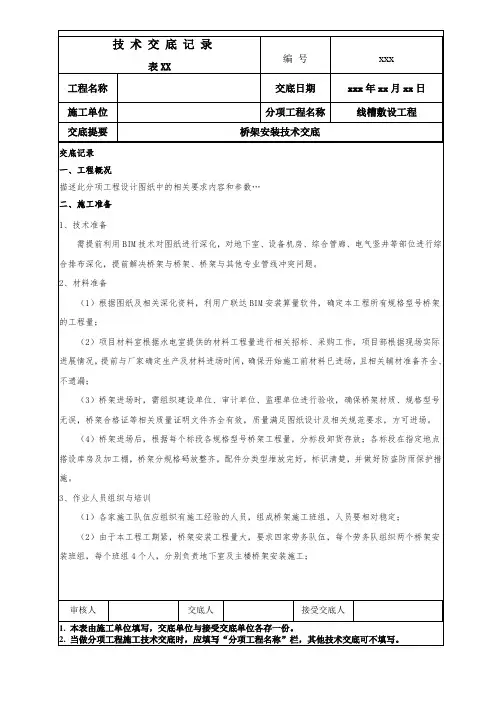

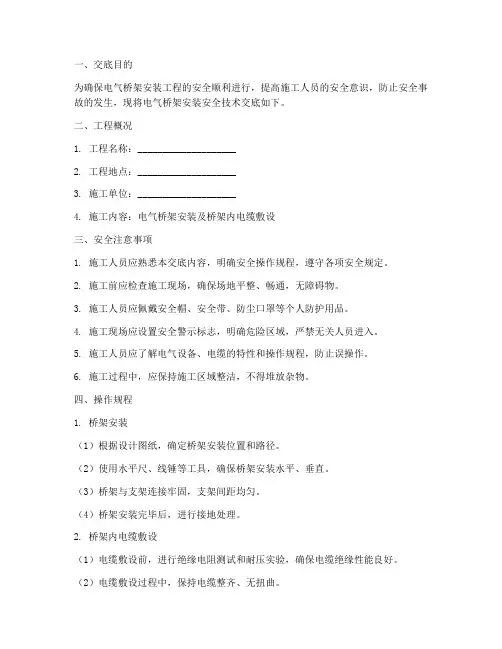

一、交底目的为确保电气桥架安装工程的安全顺利进行，提高施工人员的安全意识，防止安全事故的发生，现将电气桥架安装安全技术交底如下。

二、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 施工内容：电气桥架安装及桥架内电缆敷设三、安全注意事项1. 施工人员应熟悉本交底内容，明确安全操作规程，遵守各项安全规定。

2. 施工前应检查施工现场，确保场地平整、畅通，无障碍物。

3. 施工人员应佩戴安全帽、安全带、防尘口罩等个人防护用品。

4. 施工现场应设置安全警示标志，明确危险区域，严禁无关人员进入。

5. 施工人员应了解电气设备、电缆的特性和操作规程，防止误操作。

6. 施工过程中，应保持施工区域整洁，不得堆放杂物。

四、操作规程1. 桥架安装（1）根据设计图纸，确定桥架安装位置和路径。

（2）使用水平尺、线锤等工具，确保桥架安装水平、垂直。

（3）桥架与支架连接牢固，支架间距均匀。

（4）桥架安装完毕后，进行接地处理。

2. 桥架内电缆敷设（1）电缆敷设前，进行绝缘电阻测试和耐压实验，确保电缆绝缘性能良好。

（2）电缆敷设过程中，保持电缆整齐、无扭曲。

（3）电缆固定牢固，防止电缆松动。

（4）电缆敷设完成后，进行接地处理。

五、应急预案1. 发生火灾时，立即切断电源，使用灭火器进行灭火。

2. 发生触电事故时，立即切断电源，进行急救。

3. 发生物体打击事故时，立即采取措施，防止物体继续移动。

4. 发生其他安全事故时，立即启动应急预案，采取措施进行处理。

六、总结通过本次安全技术交底，使施工人员充分了解电气桥架安装过程中的安全注意事项，提高安全意识，确保工程安全顺利进行。

注：本模板仅供参考，具体内容可根据实际工程情况进行调整。

桥架安装安全交底4篇

桥架安装安全交底4篇【第1篇】电缆桥架安装安全交底1.进入作业地点时，先检查、谙习作业环境。

若发觉不安全因素、隐患，必需适时向有关部门汇报，并立刻处理整改，确认安全无误后再进行施工作业。

对施工过程中发觉危及人身安全的隐患，应立刻停止作业，适时要求有关部门处理解决。

现场全部安全防护设施和安全标志等，严禁私自移动和拆除，如需短时间移动和拆除的须报经有关负责人审批后，在确保作业人员及其他人员安全的前提下才能拆移，并在工作完毕（包括中途休息）后立刻复原；2.努力学习专业安全技术学问，敬岗爱业，养成良好的职业道德风尚，树立为生产一线服务的思想，确保安全用电；3.严格执行安全用电有关规定和规范标准，服从安全管理，做到本身不违章作业，拒绝违章指挥，和适时制止他人违章作业；4.禁止带电操作，需要拉闸操作和维护和修理时，须经项目部有关部门审批，作业时执行安全用电的组织措施和技术措施，不得自行拆改用电设备设施和线路，严格按规范标准和施工组织设计，交底要求执行；5.每天对现场用电设备、设施、线路进行两次例行巡察检查，发觉问题适时停电检修并监护，同时报有关领导组织处理，全部设备、设施、线路要防护到位。

设备设施要保持乾净有效。

6.作业人员必需是经过专业安全技术学问培训和考试合格，取得特种工种作业操作证的电工、焊工并持证上岗（在有效期内）；7.作业人员必需经过入场安全教育培训，考核合格后才能上岗作业；8.电工作业时必需一人操作，一人监护，作业人员必需穿绝缘鞋，停电验电后挂停电检修标识牌再作业；9.进入施工现场必需戴好合格的安全帽，系紧下颚带，锁好带扣，高处作业必需系好合格的安全带，系挂坚固，高挂低用；10.进入施工现场禁止吸烟，禁止酒后作业，禁止追赶打闹，禁止窜岗，禁止操作与本身无关的机械临电设备，严格遵守各项安全操作规程和劳动纪律；11.施工现场注意各种不安全信号标志。

12. 电焊机应设在防砸、防雨、防潮的地点。

每台电焊机必需备有电焊机专用漏电保护开关,二次线双线到位，一（二）次线压接坚固并配备合格有效的灭火器。

桥架安装技术交底

交底依据：编制依据为：《建筑电气工程施工质量验收规范》GB50303-2015,一、施工准备（一）作业人员要求电工、焊工具备电工、焊工操作上岗证书方可上岗。

（二）技术准备1．审阅设计图纸,现场勘察电气桥架的安装位置和电缆桥架安装的路由；电缆桥架途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸。

2．编制了电气施工方案，并且施工条件已经按方案准备就绪。

3．应具备设计中使用规范、国标和其他技术资料文件。

对桥架及配件生产厂家的“产品说明书”中的型号、尺寸进行核对。

4．施工人员施工前要熟悉施工图纸。

5．桥架的支吊架安装已确定方式；（三）材料要求1．桥架：桥架的规格型号必须符合设计要求。

并具有产品合格证和检测证明文件。

2．桥架的各种配件：和桥架配套供应并提供质量证明文件。

3．支吊架用的型钢：质量证明文件（四）主要机具仪表1、电工工具、电锤、电钻、钢卷尺、粉线袋等。

2、移动配电箱、移动电缆盘、经纬仪、水准仪、绝缘电阻表、万用表、高凳、梯子、电焊机等。

（五）作业条件1．钢结构主体结构施工完成，屋面和墙面板施工完成。

预埋孔洞及预埋件符合要求；2．土建工程装修抹灰全部结束，预留孔洞正确。

3．桥架沿线模板等设施拆除完毕，场地清理干净，道路通畅。

4．如需交叉作业,既要做好电气工程的成品保护,又要执行其他分项工程成品保护揩施。

二、材料和质量要点（一）材料关键要求1．桥架及桥架配件应符合技术标准的规定以及设计要求。

2．支吊架规格型号符合要求。

3．所使用的的电焊条等材料应符合要求。

（二）技术关键要求1．自制吊支架必须按设计要求进行防腐处理。

2．电缆桥架在穿过墙及楼板时,应采取防火隔离措施。

（三）质量关键要求1．电缆桥架均加盖板。

2．消防桥架及配件刷防火涂料保护。

3．支架水平安装间距：厂房1.5m，办公楼2.0m;垂直安装间距不大于2m。

4．电缆桥架与保护导体的连接：全长不大于30米时，不少于两处与保护导体可靠连接；全长大于30米时，每隔20-30米应增加连接点，起始端和终点端均应可靠接地。
