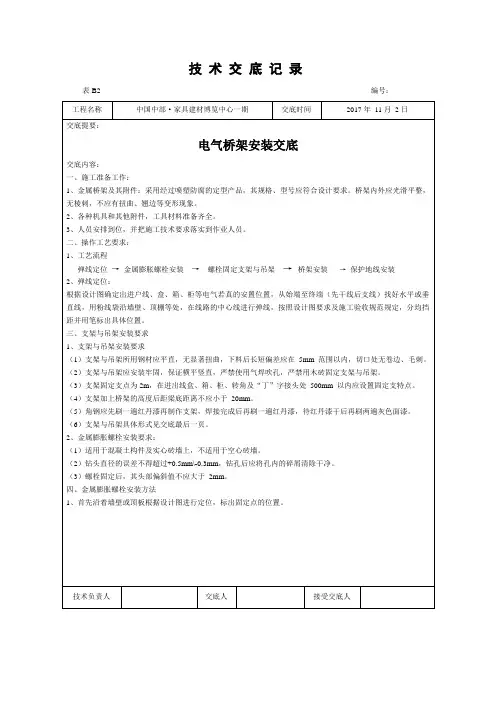

电气桥架安装技术交底

桥架安装技术交底记录会议主题：桥架安装技术交底会议时间：2024年5月10日会议地点：公司会议室会议内容：1.会议开始会议主持人向与会人员介绍会议目的和议程。

并强调本次会议的重要性，希望大家能够认真参与并互相交流意见和经验。

2.桥架基本知识介绍会议主持人对桥架的基本知识进行了简要介绍，包括桥架的定义、分类、材料和常见用途等。

3.桥架安装前准备工作3.1建筑结构检查会议主持人强调在安装桥架之前，必须对建筑结构进行全面检查，确保能够承受桥架的重量和跨度。

3.2材料准备针对本次安装需要使用的材料，会议主持人逐一介绍了每种材料的特点及其在安装过程中的使用方式，并提醒大家在使用前进行检查，确保材料的质量和完整性。

3.3安装工具准备会议主持人提到了安装桥架所需要使用的各种工具，如梯子、螺丝刀、扳手等，强调了正确使用工具的重要性，并建议大家在使用工具前进行检查和维护。

4.桥架安装步骤4.1桥架悬挂装置的安装会议主持人详细介绍了桥架悬挂装置的安装步骤，包括确定悬挂点、安装悬挂装置等。

并提醒大家在安装过程中注意安全，避免发生意外。

4.2桥架段之间的连接会议主持人解释了桥架段之间的连接方式，并指导大家如何正确连接和固定桥架段，确保其稳定性和牢固性。

4.3安装支架和固定装置会议主持人详细介绍了安装桥架支架和固定装置的步骤和方法，并强调了支架和固定装置的重要性，必须按照要求进行安装，以确保桥架的稳定性。

4.4桥架的垂直和水平调整会议主持人指导大家如何进行桥架的垂直和水平调整，以确保桥架的安装位置和水平度符合要求。

5.安全注意事项会议主持人强调了在桥架安装过程中需要注意的安全事项，包括佩戴安全帽、使用防护设备、避免高处坠落等，并建议大家遵守相关安全规范和操作规程。

6.问题答疑和总结会议主持人开放了问题答疑环节，与会人员针对桥架安装过程中遇到的问题进行了讨论和交流，并得到了解决方案。

最后，会议主持人总结了本次交底内容和要点，并希望与会人员能够将所学知识应用到实际工作中。

5）桥架引出的配管应使用钢管，桥架开孔使用开孔器，钢管与桥架连接时，应使用管接头固定；
6）桥架及支架必须可靠接地；
7）防火隔离段施工中应配合土建预留洞口，垂直穿越楼板处应在其孔洞四周设置高度为50mm及以上的防水台，用防火堵料填满与建筑物之间的空隙，内部用阻火包填充密实，防火堵料的厚度不应低于结构厚度；
2.4保护地线施工
1）桥架本体之间的连接应牢固可靠，桥架全长不大于30米时，不应少于2处与保护导体可靠连接。

全长大于30米时，每隔20-30米增加一个连接点，起始端和终点端均应可靠接地；
2）桥架端部之间的连接电阻不应过大，接地孔应清除绝缘涂层；
3）在伸缩缝和软连接处需采用编织铜线连接，编织铜线应进行刷锡处理。

三、质量标准
1主控项目
1.1 桥架本体之间的连接应牢固可靠，桥架全长不大于30米时，不应少于2处与保护导体可靠连接。

全长大于30米时，每隔20-30米增加一个连接点，起始端和终点端均应可靠接地
1.2桥架转弯分支处宜采用专用配件，其弯曲半径不应小于桥架内敷设电缆允许的
最小弯曲半径。

2 一般项目
2.1 直线段钢制桥架超过30米，应设置伸缩节；桥架跨越建筑物变形缝时，应设
置补偿装置；
2.2 桥架之间桥架与支架之间及与连接板的固定螺栓应紧固无遗漏，螺母应位于桥架外侧；
2.3 桥架与支架安装应符合下列规定：桥架宜敷设在易燃易爆气体和热力管道下方，与各类管道的净距符合如下规定
别经项目部质量、安全负责人会签，项目部生产经理（项目总工）对技术交底进行审核，再由项目总工程师负责批准。

当地方主管部门对技术交底表格另有规定时，按地方规定执行。

表C2-2技术、安全交底记录施工单位：XXXX集团有限公司 2014年12月2日编号：工程名称XXXXXXXXXXXXXX工程交底部位桥架安装共 7 页第 1 页交底内容：（桥架安装）一、依据标准1、《建筑工程施工质量验收统一标准》GB50300-20132、《建筑电气工程施工质量验收规范》GB50303-20023、施工方案和XXX版施工图纸中有关电气桥架部分4、建筑工程施工工艺标准汇编（第五册）二、要求1、用于固定桥架的螺栓必须适配，连接紧固，防松零件齐全；2、桥架拼装要求横平竖直、无变形、外表的镀层无损伤脱落，桥架与桥架连接的固定压板使用配套螺栓固定，连接螺栓的螺母应放置在外侧，螺栓连接必须紧固不得漏装、反装。

桥架连接平滑、无起拱、塌腰的现象；3、桥架连接处的跨接线不可遗漏，并有一定的松弛，保证其具有伸缩性；4、金属电缆桥架及其支架必须接地可靠，且必须符合下列规定：1)金属电缆桥架及其支架全长2处与接地干线相连接；2)防火桥架间连接板的两端跨接铜芯接地线，接地线截面积为4mm2铜芯编织软铜线；三、施工准备1、技术准备：①审核桥架路线是否正确，有无和其他专业矛盾和相碰之处。

②结合建筑施工图，核实电气桥架布置的合理性。

2、材料准备：①各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等；②桥架附件的连接、紧固螺栓及4²铜编织线。

3、主要机具：红外放线仪、电钻、电锤、盒尺、电焊机（焊把线、地线、焊机开关箱）、焊帽、绝缘鞋、焊工手套、记号笔、工程线、手锤、药皮锤、切割机、磨光机、活搬手、接地电阻测试仪。

4、作业条件：1、桥架安装沿线模板等设施的拆除完毕，场地清理干净，道路畅通；2、室内电缆桥架的安装在综合管线排布完毕后进行。

技术负责人：交底人：接交人：技术、安全交底记录施工单位：XXXX集团有限公司 2014年12月2日编号：工程名称XXXXXXXXXXXXXX工程交底部位桥架安装共7 页第 2 页交底内容：四、操作工艺弹线定位→安装膨胀螺栓→支、吊架安装→桥架安装1、弹线定位（1）根据图纸确定始端到终端，找好水平或垂直线，用粉线袋沿顶棚和地面，在线路的中心线进行弹线。

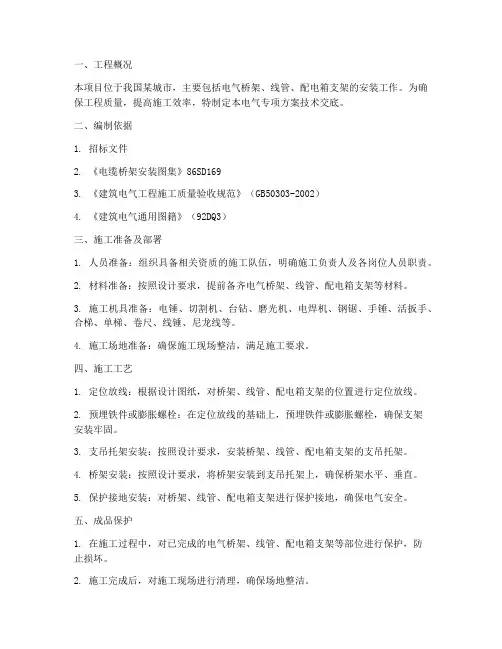

///一、依据标准：《建筑电气工程施工质量验收规范》GB50303-2015《招标文件附件四：工程技术规范及要求》《钢制电缆桥架工程技术规程》T/CES 31-2017二、施工准备：人员配置:根据工程量的大小配备足够施工人员。

施工现场明确施工负责人、技术负责人、质安员、安装施工作业人员组织到位。

材料准备：（1）材料根据施工现场的需要自行决定数量。

（2）托盘、梯架板材厚度、规格应满足设计要求。

表面防腐层材料应符合国家现行有关标准的规定。

（3）检查桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。

（4）电镀锌的锌层表面应光滑均匀，致密。

不得有起皮、气泡、花斑等缺陷。

（5）桥架焊缝表面均匀，不得有漏焊、裂纹、夹渣、烧穿等缺陷。

工器具准备：工器具：施工电源盘、手锤、焊接设备、电钻、冲击钻、扳手、卷尺、切割机、安全文明施工用具等。

仪表：经纬仪、水平仪。

三、施工方法：桥架、支架、托架、槽盒安装安装要求：（1）根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心进行弹线，按照设计图要求及施工验收规范规定，均匀分布支撑点距离并用笔标出具体位置。

（2）电缆桥架应尽可能在建筑物、构筑物（如墙、柱梁、楼板）上安装，与土建专业密切配合。

（3）梯架或托盘式桥架（有孔托盘）水平安装时的距地高度一般不宜低于 2.5m，（无孔托盘）距地高度可降低到 2.2m。

年 月 日年 月 日年 月 日桥架、支架、托架、槽盒安装分项工程施工技术交底记录交 底 内 容签名： 签名：签名：接受人单位o 施工o 审批人（项目专业技术负责人）交底人 [项目专业工长（施工员）或质检员]接受人（施工班组长及班组人员）施工依据文件名称及编号建筑电气施工方案质量验收依据文件名称及编号《建筑电气工程施工质量验收规范》GB50303-2015审批人单位o 施工o 分包交底人单位o 分包o 分包单位项目负责人项目技术 负责人分部/子分部（或系统/子系统）施工单位项目负责人项目技术 负责人GD-C1-328单位（子单位）工程名称。

安全技术交底表(CSCECIE-SP-B0412)工程名称虹桥商务区核心圈一期05地块南区酒店项目施工单位江苏中天建筑工程有限公司交底部位B1\B2层桥架制作、安装工种电工安全技术交底内容交底内容：施工区域：本安全技术交底中，施工区域为酒店地下室B1层和B2层。

作业特点和危险源：配管、桥架支架制作要涉及到切割、焊接作业，要使用到焊机、切割机等机械设备，且桥架装高度在2m以上，为高处作业，采用搭设盘扣式移动平台的方式进行安装，施工期间正值夏季炎热，因此主要危险源为以下几个方面：1.切割机、电焊机等机械设备的使用；2.动火作业引发火灾；3.移动平台高处坠落；4.临时用电；安全预防措施：1、所有施工人员进入施工现场施工时，必须经过三级安全教育、安全培训考核合格后，并进行项目部施工技术交底和安全技术交底后；未进行教育、安全培训和安全技术交底的人员不得进入施工现场进行施工。

2、所有施工人员进入施工现场时,必须正确佩戴安全帽，帽带戴好，未佩戴安全帽的施工人员严禁进入施工现场；施工人员严禁在施工现场内吸烟，施工人员吸烟时必须到施工现场设置的吸烟室内吸烟；施工人员严禁喝酒上班，喝酒的施工人员不得进入施工现场；施工人员不得破坏和随意拆除防护设施和警示标志牌。

3、严格遵守动火作业制度，执行二证一器一监护制度（操作证、动火证、灭火器、监护人）。

4、无证人员不得进行特殊工种作业，如电工、电焊工必须要持特殊工种操作证上岗。

5、未满18周岁和超过55周岁的不得从进场作业，有高血压等疾病的人员不得从事高空（大于等于2m）作业。

6、使用用电设备前应当对开关箱及电缆线进行检查，确保无破损的情况下方可使用，使用时开关箱和电缆严禁拖地，必须架空。

7、现场所用的机械设备必须经过项目部机械设备管理员验收合格后并粘贴当月机械设备合格证后方可使用（每月都要检查）。

8、进入暑期施工，一些工人师傅习惯穿着清凉，但是施工现场禁止穿凉鞋拖鞋、赤膊和穿短裤，需穿劳保鞋和长袖长裤，以保护身体不被刮伤、扎伤或烫伤。

交底依据：编制依据为：《建筑电气工程施工质量验收规范》GB50303-2015,一、施工准备（一）作业人员要求电工、焊工具备电工、焊工操作上岗证书方可上岗。

（二）技术准备1．审阅设计图纸,现场勘察电气桥架的安装位置和电缆桥架安装的路由；电缆桥架途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸。

2．编制了电气施工方案，并且施工条件已经按方案准备就绪。

3．应具备设计中使用规范、国标和其他技术资料文件。

对桥架及配件生产厂家的“产品说明书”中的型号、尺寸进行核对。

4．施工人员施工前要熟悉施工图纸。

5．桥架的支吊架安装已确定方式；（三）材料要求1．桥架：桥架的规格型号必须符合设计要求。

并具有产品合格证和检测证明文件。

2．桥架的各种配件：和桥架配套供应并提供质量证明文件。

3．支吊架用的型钢：质量证明文件（四）主要机具仪表1、电工工具、电锤、电钻、钢卷尺、粉线袋等。

2、移动配电箱、移动电缆盘、经纬仪、水准仪、绝缘电阻表、万用表、高凳、梯子、电焊机等。

（五）作业条件1．钢结构主体结构施工完成，屋面和墙面板施工完成。

预埋孔洞及预埋件符合要求；2．土建工程装修抹灰全部结束，预留孔洞正确。

3．桥架沿线模板等设施拆除完毕，场地清理干净，道路通畅。

4．如需交叉作业,既要做好电气工程的成品保护,又要执行其他分项工程成品保护揩施。

二、材料和质量要点（一）材料关键要求1．桥架及桥架配件应符合技术标准的规定以及设计要求。

2．支吊架规格型号符合要求。

3．所使用的的电焊条等材料应符合要求。

（二）技术关键要求1．自制吊支架必须按设计要求进行防腐处理。

2．电缆桥架在穿过墙及楼板时,应采取防火隔离措施。

（三）质量关键要求1．电缆桥架均加盖板。

2．消防桥架及配件刷防火涂料保护。

3．支架水平安装间距：厂房1.5m，办公楼2.0m;垂直安装间距不大于2m。

4．电缆桥架与保护导体的连接：全长不大于30米时，不少于两处与保护导体可靠连接；全长大于30米时，每隔20-30米应增加连接点，起始端和终点端均应可靠接地。

一、工程基本信息1. 工程名称：____________________2. 建设单位：____________________3. 监理单位：____________________4. 施工单位：____________________5. 交底部位：____________________6. 交底日期：____________________7. 交底人：____________________8. 接收人：____________________二、安全技术交底内容1. 施工人员安全教育（1）施工人员必须接受安全生产教育和培训，了解桥架安装工程的安全操作规程和注意事项。

（2）施工人员要严格遵守劳动纪律，服从现场指挥，不得违章作业。

2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

（2）施工人员进入现场必须佩戴安全帽，高空作业必须系好安全带。

（3）施工过程中，桥架下方不得有人停留，确保施工安全。

3. 桥架安装技术要求（1）桥架安装应按照设计图纸和施工规范进行，确保桥架安装牢固、横平竖直。

（2）支架、托臂应安装牢固，横档在同一水平面上，偏差不应大于5mm。

（3）桥架全长应有良好接地，接地线最小允许截面积不小于4mm²。

4. 电缆敷设技术要求（1）电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

（2）电缆敷设前应进行绝缘电阻测试和耐压实验，确保电缆绝缘性能良好。

（3）电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m处设固定点。

5. 施工工具与设备安全（1）施工过程中，使用的电气设备、电动工具必须具备可靠的保护接地（接零）措施。

（2）使用人字梯、单梯等高空作业工具时，必须确保其坚固、稳定，并采取必要的安全措施。

（3）打眼、切割等作业时，施工人员必须佩戴防护眼镜，工作地点下方不得站人。

6. 应急措施（1）施工现场应配备必要的应急救援器材，如急救箱、灭火器等。
