电缆桥架安装技术交底(经典)

电缆桥、支架安装技术安全交底交底内容：一、电缆桥架的安装1、定位及支吊架的安装。

定位时，先确定始、末、转角诸点的位置，再弹粉线确定中间各点。

安装时，先装两端及转角处，并找正、调整好标高。

然后在已装支架间拉两条水平线，以便安装和校正中间各点。

两条水平线要与钢梁或楼板平行。

支吊架可用焊接方法固定在钢梁、立柱是预埋在混凝土里的铁件上。

亦可用螺栓固定在预埋铁件上。

焊接时先点焊，待整排找正后再满焊。

2、主桥架及附件安装。

主桥架安装，一般先装三通、转弯和斜坡处的桥架，再以这部分为基准向两侧扩展。

每两块桥架之间用连接片、螺栓连接。

由于连接片型号不同，是用时按厂家要求选用，并且要求连接螺栓的螺母在外侧，弹簧片和平垫片应齐全。

在施工中，因实际情况变化，桥架需要加长或截短时，切割或焊接处应进行防腐处理。

3、调整。

安装就位后，对桥架的高度、各层水平度及线性度进行调整，符合要求后，才能固定。

4、接地。

将桥架的每一段梯架可靠地连接在一起后接到接地干线上。

二﹑电缆托架安装1 ﹑电缆托架的安装是电缆工程的重要环节，电缆托架的施工质量是十分重要的。

2 ﹑电缆托架安装前，施工区域的土建施工要完善并验收合格。

3 ﹑电缆托架的外观及型号要符合设计要求，严重变形和防腐不符合要求的托架不得使用。

4 ﹑电缆托架的布置要符合设计要求，所有连接件要配套齐全。

5﹑电缆托架应安装牢固，且横平竖直，托架支吊架的固定方式应符合设计要求。

6﹑电缆托架的每个支吊架应固定牢固，焊口应进行刷漆均匀。

7﹑在电缆托架跨越建筑物伸缩缝及电缆托架全厂超过30米时，电缆托架应设置伸缩缝。

-全文完-。

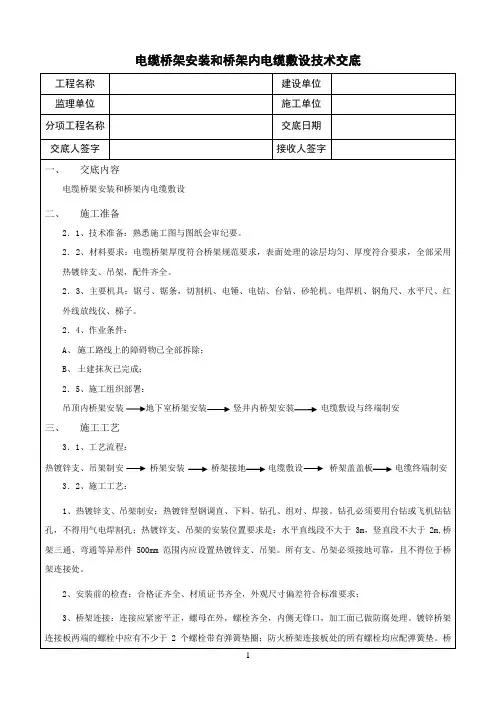

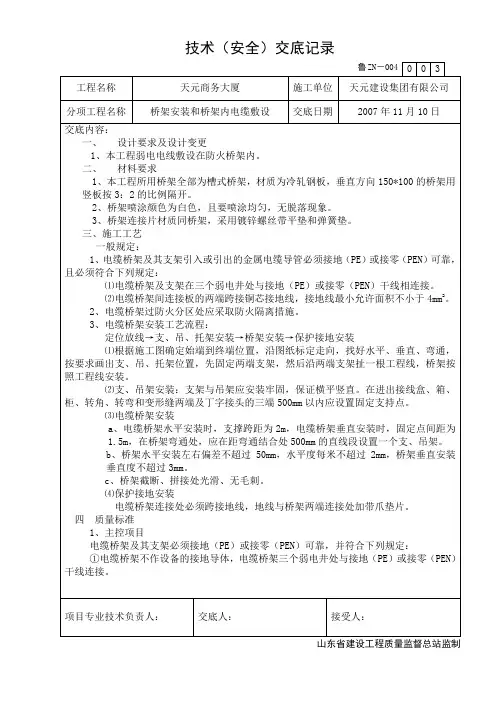

电缆桥架安装和桥架内电缆敷设技术交底工程名称建设单位监理单位施工单位分项工程名称交底日期交底人签字接收人签字一、交底内容电缆桥架安装和桥架内电缆敷设二、施工准备2．1、技术准备：熟悉施工图与图纸会审纪要。

2．2、材料要求：电缆桥架厚度符合桥架规范要求，表面处理的涂层均匀、厚度符合要求，全部采用热镀锌支、吊架，配件齐全。

2．3、主要机具：锯弓、锯条，切割机、电锤、电钻、台钻、砂轮机、电焊机、钢角尺、水平尺、红外线放线仪、梯子。

2．4、作业条件：A、施工路线上的障碍物已全部拆除；B、土建抹灰已完成；2．5、施工组织部署：吊顶内桥架安装地下室桥架安装竖井内桥架安装电缆敷设与终端制安三、施工工艺3．1、工艺流程：热镀锌支、吊架制安桥架安装桥架接地电缆敷设桥架盖盖板电缆终端制安3．2、施工工艺：1、热镀锌支、吊架制安：热镀锌型钢调直、下料、钻孔、组对、焊接。

钻孔必须要用台钻或飞机钻钻孔，不得用气电焊割孔；热镀锌支、吊架的安装位置要求是：水平直线段不大于3m，竖直段不大于2m,桥架三通、弯通等异形件500mm范围内应设置热镀锌支、吊架。

所有支、吊架必须接地可靠，且不得位于桥架连接处。

2、安装前的检查：合格证齐全、材质证书齐全，外观尺寸偏差符合标准要求；3、桥架连接：连接应紧密平正，螺母在外，螺栓齐全，内侧无锋口，加工面已做防腐处理。

镀锌桥架连接板两端的螺栓中应有不少于2个螺栓带有弹簧垫圈；防火桥架连接板处的所有螺栓均应配弹簧垫。

桥架直线段超过30m时,其连接处要应设伸缩连接板,伸缩连接板的螺丝孔每片仅2个,螺母为蝶形螺母,无需弹簧垫,螺母带上后不要拧紧。

桥架纵向穿楼板处应在每边各打2个Φ9的孔，孔要排列均匀，呈水平状，以供电缆放完后的防火封堵用。

4、桥架的接地：A、强电井内镀锌桥架接地：在强电井内单独敷一根-25*4的镀锌扁钢，此扁钢与每段桥架用BVR-4至少做一次可靠连接，固定螺丝可采用桥架的连接螺丝。

B、其它部位利用金属桥架做接地线：各连接处的两侧均要用不小于16mm2的铜编织线做跨接，连接前，应用接地垫圈将接地螺丝孔周围的防护层清除，并用双臂直流电桥实测桥架连接处的电阻，电阻值不大于0.00033Ω的为合格,接地跨接处桥架外侧依次是接地垫圈、接地线端子、平垫、螺母。

一、施工准备1、材料准备电缆桥架及其配件、金属型材、防锈涂料等。

2、机具准备3、作业条件1）配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架、保护管等全部完成。

2）桥架安装沿线模板等设施的拆除完毕，场地清理干净，道路畅通。

3）室内电缆桥架的安装应配合管道及空调工程施工进行。

二、施工工艺1、工艺流程弹线定位→安装膨胀螺栓→支、吊架安装→桥架安装2、施工要点1）、弹线定位①根据图纸确定始端到终端，找好水平或垂直线，用粉线袋沿墙壁、顶棚和模板等处，在线路的中心线进行弹线。

②按设计图的要求，分匀档距并用笔标出具体位置。

2）、安装膨胀螺栓1.金属膨胀螺栓安装（1）根据支架承受的荷重，选择相应的膨胀螺栓及钻头；钻孔直径的误差不得超过＋0.5㎜～0.3㎜；深度误差不得超过＋3㎜；钻孔后应将孔内残存的碎屑清除干净。

（2）打孔的深度应以将套管全部埋入墙内或顶板内，表面平齐为宜。

（3）用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内，螺栓固定后，其头部偏斜值不应大于2㎜。

3）、支吊架安装1.本表由施工单位填写，交底单位与接受交底单位各存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。

①支吊架制作支吊架用型材下料、钻孔必须用切割机、台钻，严禁使用气割；焊接焊缝饱满，除掉焊渣后用自制支架与吊架所用扁铁规格不应小于30×3㎜，扁钢规格不小于25×25×3㎜，圆钢不小于ф8。

自制吊支架必须按要求进行防腐处理。

②支吊架位置的确定在确定支吊架的位置时，应符合设计规定，当设计无明确规定时，也可按生产厂家提供的产品特性数据确定。

电缆桥架水平敷设时，支撑跨距一般为1.5～2m。

电缆桥架垂直敷设时，固定点间距不宜大于2m。

支架与吊架在安装时应挂线或弹线找直，用水平尺找平，以保证安装后横平竖直。

非直线段的支、吊架位置见图1，桥架弯通或三通、四通弯曲半径不大于300mm时，应在距弯曲段与直线段接合处300～600mm的直线段侧设置一个支吊架。

电缆桥架安装工程技术交底
一、准备工作
1、本工程桥架支架均为厂家配带，应根据现场实际情况核对清点，若实在无法安装，可争求甲方同意后进行加工。

2、桥架到现场后，应分类堆放。

3、熟悉图纸，核对桥架安装设计高度与土建的门窗及管道是否碰撞，以确定是否对桥架标高进行改动。

二、施工阶段
1、按照桥架安装调试在两段各固定一个支架，在两支架间接上线绳，再安装中间的支架，以确保支架在一条直线上。

2、支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

3、当无设计要求时，电缆桥架水平安装的支架间距为1.5～3m，垂直安装的支架间距不大于2m。

4、桥架可在地面组装2～3节后再上支架安装，以减少空中作业量。

用线绳检查桥架通长的直平度。

5、桥架与支架间螺栓、桥架连接螺栓固定紧固无遗漏，螺母位于桥架外侧。

桥架跨越建筑物变形缝处应断开100mm。

6、电缆桥架转弯处的弯曲半径，不小于桥架内电缆的最小允许弯曲半径。

聚氯乙烯绝缘电缆最小允许弯曲半径10D。

交联聚氯乙烯绝缘电缆最小弯曲半径15D，无铅包钢铠护套的橡皮绝缘电缆，最小允许弯曲半径10D，各芯控制电缆10D。

7、金属电缆桥架及其支架通长焊接接地扁钢，不少于2处与接地干线相连接。

8、电缆桥架从室外进入室内，应有防止雨水进入室内的措施。

三、安全事项
1、搬运桥架时应戴手套，且不少于2人。

2、桥架堆放时应平放，且勿竖立。

桥架安装安全交底4篇【第1篇】电缆桥架安装安全交底1.进入作业地点时，先检查、谙习作业环境。

若发觉不安全因素、隐患，必需适时向有关部门汇报，并立刻处理整改，确认安全无误后再进行施工作业。

对施工过程中发觉危及人身安全的隐患，应立刻停止作业，适时要求有关部门处理解决。

现场全部安全防护设施和安全标志等，严禁私自移动和拆除，如需短时间移动和拆除的须报经有关负责人审批后，在确保作业人员及其他人员安全的前提下才能拆移，并在工作完毕（包括中途休息）后立刻复原；2.努力学习专业安全技术学问，敬岗爱业，养成良好的职业道德风尚，树立为生产一线服务的思想，确保安全用电；3.严格执行安全用电有关规定和规范标准，服从安全管理，做到本身不违章作业，拒绝违章指挥，和适时制止他人违章作业；4.禁止带电操作，需要拉闸操作和维护和修理时，须经项目部有关部门审批，作业时执行安全用电的组织措施和技术措施，不得自行拆改用电设备设施和线路，严格按规范标准和施工组织设计，交底要求执行；5.每天对现场用电设备、设施、线路进行两次例行巡察检查，发觉问题适时停电检修并监护，同时报有关领导组织处理，全部设备、设施、线路要防护到位。

设备设施要保持乾净有效。

6.作业人员必需是经过专业安全技术学问培训和考试合格，取得特种工种作业操作证的电工、焊工并持证上岗（在有效期内）；7.作业人员必需经过入场安全教育培训，考核合格后才能上岗作业；8.电工作业时必需一人操作，一人监护，作业人员必需穿绝缘鞋，停电验电后挂停电检修标识牌再作业；9.进入施工现场必需戴好合格的安全帽，系紧下颚带，锁好带扣，高处作业必需系好合格的安全带，系挂坚固，高挂低用；10.进入施工现场禁止吸烟，禁止酒后作业，禁止追赶打闹，禁止窜岗，禁止操作与本身无关的机械临电设备，严格遵守各项安全操作规程和劳动纪律；11.施工现场注意各种不安全信号标志。

12. 电焊机应设在防砸、防雨、防潮的地点。

每台电焊机必需备有电焊机专用漏电保护开关,二次线双线到位，一（二）次线压接坚固并配备合格有效的灭火器。

室内电缆桥架安装⼯程安全技术交底确定电缆桥架位置固定⽀架桥架安装配电箱固定四、操作⼯艺（⼀）确定电缆桥架位置1、电缆桥架应敷设在安全、⼲燥、易操作的电⽓竖井内。

2、按照图纸设计的位置，计算空间尺⼨是否满⾜操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺⼨较⼤、管路较多时,经常出现排列困难,因此必须仔细核对尺⼨,必要时与⼟建配合,进⾏相应的变更。

3、检查竖井内楼板上预留的洞⼝位置是否合适,不合适应及时修整、剔凿,使上下楼层所对应的洞⼝通直不错位,注意不要影响结构。

（⼆）固定⽀架1、固定桥架的⽀架采⽤50×50×5的⾓钢,⾼度为距地⾯1500～2000mm,有两种固定⽅式,⼀种是⽤膨胀螺栓固定,⼀种是采⽤焊接。

2、桥架下部固定采⽤10号槽钢,槽钢距墙边不⼩于50mm,座在楼板的预留洞⼝,与预埋在洞⼞的埋件焊接固定或采⽤膨胀螺栓与楼板固定。

在槽钢上固定两根50×50×5的⾓钢,⽤来直接与桥架连接固定见图5-28。

3、在楼板的下⾯有预埋件来固定防⽕隔板,上托防⽕枕。

4、电⽓竖井内固定桥架的⽀架和槽钢的固定⽅法见图5-29。

电缆⽀架全长均应有良好的接地,即将⽀架与墙上预埋的接地埋件焊成⼀体。

5、电⽓竖井内电缆配线的垂直安装见图5-30。

（三）桥架安装1、桥架与⽀架之间固定采⽤螺栓。

2、桥架与钢管之间连接采⽤专⽤锁母固定,并有跨接地线。

3、当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采⽤伸缩连接板。

（四）电缆敷设1、在桥架就位后,即可敷设线缆。

按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放,排列应整齐.尽量避免交叉。

敷设时要按适当的问距加以固定,并且及时装设标志牌。

电缆终端头,竖井的两端均应装设标志牌。

标志牌上应注明线路编号,⽆编号时,写明电缆型号、规格及起讫地点:字迹应清晰,不易脱落,规格要统⼀,能防腐,挂装应牢固。

电缆在终端头和接头处要留出备⽤长度。

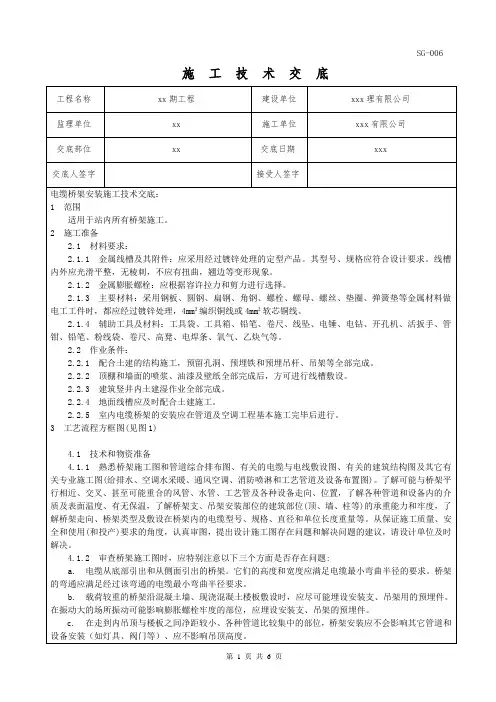

SG-006 施工技术交底4.1.3在选择桥架时，除了必须由公司规定的合格分供方供应外，还应注意符合设计规定的规格、结构形式(梯架、有孔托盘还是无孔托盘)。

桥架的板材厚度，在设计的施工图中不作规定时，可见表1。

表1 桥架允许的最小板材厚度桥架宽度B（mm）允许最小厚度（mm）B ＜ 100 1.0100≤ B ＜ 150 1.2150≤ B ＜ 400 1.5400≤ B ≤ 800 2.0800 ＜ B 2.5注：桥架连接片厚度与桥架厚度选用同一等级，盖板厚度可选用桥架厚度低一等级。

4.1.4 特殊的附件，如调角、调宽、调高连接件、隔板、护罩(盖)，应与桥架直线段、弯通、变径直通一起提出订货。

垂直敷设和坡度较大的梯形桥架和托盘应有固定电缆用的横档。

4.2 桥架和附件的检查及堆放4.2.1 应有产品合格证书、产品样本或说明书，其中应包括电缆桥架在不同跨距下最大允许均布载荷及变形量图。

4.2.2 桥架、角钢、立柱、托臂都应平整、无变形、无扭曲，无毛刺和刃边。

4.2.3 桥架的防腐质量应符合以下要求:a. 热浸镀锌桥架表面锌层应均匀，无毛刺、过烧、挂灰、伤痕、局部未镀锌(直径2mm以上)等缺陷，不得有影响安装的锌瘤。

b. 电镀锌桥架表面锌层应光滑、均匀、致密，不得有起皮、气泡、花斑、局部未镀、划伤等缺陷。

c. 涂漆桥架的表面应平整、光滑、均匀，不起皮、起皱、无气泡。

4.2.4 单件桥架的几何尺寸(长、宽、高)允许偏差应符合表2要求。

表2 单件桥架几何尺寸允许偏差(mm)尺寸分段>30～120 >120～400 >400～1000 >1000～2000 >2000～4000 允许偏差±0.8 ±1.2 ±2 ±3 ±44.2.5 支、吊架与桥架的接触面平直度偏差应不大于1mm，立柱与托臂、托臂与桥架、桥架与连接件应匹配，连接(安装)孔数量正确，位置准确，孔径大小合适。

电缆桥架安装技术交底交底内容注:防火隔板采用矿棉半硬板、Ef～85型耐火隔板。

注:1.施工前将要封堵部位清理千净。

2.防火枕应按次序依次摆放整洁,防火枕与电缆之间空隙≤1cm2。

3.穿墙洞防火枕摆放厚度≥24cm。

4.吊杆长度L由工程设计决定。

5.防火枕规格为三种:Ⅰ型一320×120×25.Ⅱ型一160×120×25.Ⅲ型一160×75×25。

（六）金属桥架旳接地保护1、桥架全长应为良好旳电气通路。

镀锌制品旳桥架搭接处用螺母、平垫、弹簧垫紧固后可不交底内容做跨接地线。

如设计另有规定旳按设计施工。

2、桥架做跨接地线时必须保证跨接线平整且呈U形布置3. 非镀锌电缆桥架间连接板旳两端跨接铜芯接地线, 接地线最小容许截面积不不不小于4mm²；4. 桥架在建筑变形缝处要做跨接地线,跨接地线要留有余量,跨接地线截面按下表选择。

桥架内最大电缆旳相导线截面积S（mm2）保护地线最小截面积Sp（mm2）S≤16 Sp=S16＜S≤35 Sp=1635＜S≤400 Sp=S/2五、成品保护1、室内沿桥架或托盘敷设电缆,宜在管道及空调工程基本施工完毕后进行,防止其他专业施工时损伤电缆。

2、电缆两端头处旳门窗装好,并加锁,防止电缆丢失或损毁。

3、不容许将穿过墙壁旳桥架与墙上旳孔洞一起抹死。

六、桥架盖板应齐全, 不得遗漏, 并防止损坏和污染线槽。

七、使用高凳时, 注意不要碰坏建筑物旳墙面及门窗等。

八、应注意旳质量问题1、沿桥架敷设电缆时,应防止电缆排列混乱,不整洁,交叉严重。

在电缆敷设前须将电缆事先排列好,画出排列图表,按图表进行施工。

电缆敷设时,应敷设一根整顿一根、卡固一根。

2、电缆弯曲半径不符合规定。

在电缆桥架施工时,应事先考虑好电缆途径,满足桥架上敷设旳最大截面电缆旳弯曲半径旳规定,并考虑好电缆旳排列位置。

九、安全注意事项1、电缆桥架安装时,其下方不应有人停留。

1.电缆桥架安装工程技术交底桥架使用通丝吊杆及固定角钢做支吊架如下图所示:吊杆角钢横担无孔托盘桥架内膨胀螺栓电缆桥架沿墙垂直安装, 可使用门型角钢支架固定托盘或梯架, 门型角钢支架一种用整根角钢割角煨制焊接制作, 如图所示。

钢焊接支架制作图b —梯架或托盘宽度；f —两梯架或托盘中间距离（100mm ）（六） 所有丝杆与顶板采用内膨胀固定时外加平垫片和螺母锁紧, 丝杆与角铁上下用螺母加弹平垫固定, 下端外露螺母丝扣0.5-1cm ；内膨胀胀珠必须敲顶到位, 丝杆进内胀必须用管钳拧到位且用平垫片和螺母锁紧。

（七） 桥架安装及接地电缆桥架多层敷设时其层间距离一般为: 桥架上部距顶板或其它障碍物不应小于0.3m 。

电力电缆桥架间不应小于0.3m 。

控制电缆桥架间不应小于0.2m 。

1、 弱电电缆桥架与电力电缆桥架间不应小于0.5m, 如有屏蔽盖板可减至0.3m 。

下列不同电压不同用途的电缆除因条件限制只能安装在同一层桥架上并采用隔板隔开外, 均不应敷设在同一层桥架上。

1KV 以上和1KV 以下的电缆(不同电压等级) 强电、弱电、控制电缆 应急照明和其它照明电缆②转弯部位应采用立上弯头和立下弯头, 安装角度要适宜；③直线段钢制电缆桥架超过30m, 铝合金或玻璃钢制电缆桥架超过15m时, 应有伸缩缝,其连接宜采用伸缩连接板。

电缆桥架跨越建筑物伸缩缝处, 应设置伸缩缝或伸缩板。

桥架全长应为良好的电气通路。

镀锌制品的桥架搭接处用螺母、平垫、弹簧垫紧固后可不做跨接地线。

电缆桥架的末端, 应使用终端板进行封闭。

由托盘或梯架需要引出配管时, 应使用钢管, 引出位置可以在底板上也可以在侧边上, 当托盘或梯架开孔时, 应使用开孔器开孔, 保证底板或侧边不变形,开孔处切口整齐, 管径吻合。

严禁使用电焊气焊割孔。

钢管与托盘或梯架连接时, 使用管接头固定。

如图所示。

（a）与套接紧定式导管连接； (b) 与镀锌钢管连接托盘桥架、梯架盖板安装:当桥架内的电缆、电线敷设完毕后即可进行盖板的安装, 盖板与托盘或梯架的连接, 有的使用锁扣固定, 还有的用带钩螺栓在托盘或梯架上固定, 具体固定方式根据厂家供货情况安装。

电缆桥架安装技术交底1、施工准备：电缆桥架是电气布线或火灾报警·联动系统布线方式之一。

施工前应熟悉图纸或施工方案，确定桥架的布置、走向。

并与有关专业协调，避免相互交叉矛盾。

熟悉有关桥架的材料、安装等技术资料。

核算主要材料和配件的用量，明确型号、规格。

2、主要机具：电锤、手电钻、钢卷尺、钢锯架、线堕、手锤，一般电工工具等。

3、材料要求及捡验：桥架及其配件的型号、规格应符合设计要求。

应内外光滑、平整、无毛刺、扭曲、钭翘等现象；表面涂层应均匀，无锈蚀、起泡、剥皮等。

螺栓、垫圈、弹簧垫片等应镀锌。

4、作业条件；配合土建结构施工预留孔洞，位置及孔洞尺寸准确，经核实无误。

土建装修基本完成，与各专业工种协调已完成。

5、施工程序：本公司一般要求按下列流程进行。

6、施工工艺：6.1 根据设计图纸确定进出线方向与箱、柜、电路支管的安装位置，从起始端至终端，找好水平或垂直线，并作出标记，沿墙、顶棚等划出中心线。

按设计要求和施工规范，分匀档距，安装支、吊架，然后安装桥架、接地线连接。

6.2 支架、吊架所用型材应平直无扭曲。

下料长短偏差应在5mm之内，切口无毛刺、卷边。

安装牢固，无明显变形。

支、吊架距离上层楼板不应小于150～200mm，距地面不应小于100～150mm。

支、吊架固定间间距一般不大于1.5～2m，在桥架进出接线箱、柜或转角、转弯及变形缝、丁字接头的三端500mm内应设置固定支持点。

6.3 穿墙桥架，不能将桥架与墙上的孔洞一起堵抹封死。

敷设于竖井处的桥架在穿越楼层处要做防火封堵。

6.4 安装时注意保护建筑饰面。

7、质量标准：7.1 桥架敷设牢固，横平竖直；布置合理，盖板无翘角，接口严密整齐，拐角、转角、丁字连接正确严密，内外无污染；接地线压接紧密、牢固。

桥架平度或垂直度允许偏差均不得超过5mm。

7.2 支、吊架布置合理，固定牢固。

8、成品保护：8.1 桥架运输、堆放注意防潮、防污染、防碰撞挤压。

8.2 对易受污染、生锈环境内的存放或安装好的桥架注意观察、捡查，发现问题及时处理。

分部工程：电气分部工程分项工程名称：电缆桥架安装交底内容：一、施工准备：1.材料⑴.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等；⑵.各种规格、型号的电力电缆、控制电缆等；⑶.桥架附件的连接、紧固螺栓，各种电缆卡子、电缆标志牌等。

2.机具经纬仪、水平仪、电锤、电钻、活搬手、卷尺、绝缘电阻测试仪。

3.作业条件⑴.土建工程应全部结束且预留孔洞、预埋件符合设计要求，预埋件安装牢固，强度合格；⑵.桥架安装沿线模板等设施的拆除完毕，场地清理干净，道路畅通；⑶.室内电缆桥架的安装宜在管道及空调工程基本施工完毕后进行。

⑷.电缆敷设时，电缆桥架应全部安装结束，并经检查合格。

二、施工工艺：1.施工程序桥架选择→外观检查→支、吊架安装→桥架组装→电缆敷设2.桥架选择A:电缆桥架布线适用于电缆数量较多或较集中的室内外及电气竖井内等场所。

根据桥架的结构类型可分为：有孔托盘、无孔托盘、梯架和组装式托盘。

（1）有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块铁板冲孔后弯制成的部件；（2）无孔托盘：是由底边与侧边构成的或由整块钢板制成的槽形部件；（3）梯架：是由侧边与若干个横档构成的梯形部件；（4）组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件B:桥架的结构品种有直线段和弯通。

C:桥架的附件：是用于直线段之间、直线段与弯通之间的连接以构成连续性刚性的桥架系统所必需的连接固定或补充直线段、弯通功能的部件，包括：直线连接板、铰链连接板，分水平、垂直两种、连续铰连扳、变宽连接板分部工程：电气分部工程分项工程名称：电缆桥架安装交底内容：变高连接板、伸缩连接板、转弯连接板、上下连接板、盖板、隔板、压板终端板、引下件、竖井、紧固件。

D:桥架支吊架：指直接支承托盘、梯架的部件，包括：托臂、立柱、吊架及其他固定支架：如垂直、斜面等固定用支架。

E：桥架安装场所选择：需屏蔽电气干扰的电缆回路，或有防护外部影响，如油、腐蚀性液体、易燃粉尘等环境的要求时，应选用有盖无孔型托盘；当需要因地制宜组装的场所宜选用组装式托盘。

电缆桥架安装技术交底一、前言本文将介绍电缆桥架的安装技术交底。

电缆桥架是电器设备中必不可少的一种，它的作用是在控制室和设备机柜之间架设电缆。

通过电缆桥架固定电缆，既可以减少电缆在运输、安装和使用过程中受到的损坏，又能保证布线清晰整洁、接触良好、易于排查故障。

为了使安装过程顺利、安全，我们在此进行电缆桥架的技术交底。

二、准备工作在进行电缆桥架安装前，需要做好一些准备工作，详细如下：1.确定电缆桥架的安装位置和方式，根据控制室/机柜间的距离和布线方向选择合适的方式和位置。

同时，还需考虑电缆桥架的载荷和布线量。

2.确定安装雷达装置的方式和位置，安装位置应考虑雷达满足需求的工作范围和安全距离。

3.确定线夹的数量和类型，以及板厚和尺寸。

线夹数量和类型需要根据布线数量以及电缆的直径和类型确定。

板厚和尺寸需要根据电缆桥架的载荷确定。

4.准备安装所需工具和材料，主要包括螺丝刀、电钻、螺丝、膨胀管，以及各种规格的线夹、挂板等。

三、安装流程1.按照预先确定的安装位置用专门的工具将桥架挂至控制室/机柜墙面。

2.根据需要和实际情况进行固定桥架的线夹的数量，线夹的安装需要均匀分布，且距离不宜过远，否则容易出现线夹承载力不均衡的情况。

同时，在线夹的选择和安装时，要确保夹紧力度合适，夹钩位置高低一致、对称，夹紧力对电缆的外皮损伤应小。

3.安装桥架下的支撑挂板，挂板的数量和安装位置也需要根据实际情况来确定。

4.安装电缆：首先，将电缆从桥架上方引下，然后根据需要进一步剪裁电缆，使其能合适布线，之后，将电缆通过线夹固定在桥架上。

5.最后，用膨胀管将桥架和墙面之间的缝隙填充，确保桥架稳固无移动。

四、注意事项在电缆桥架安装过程中，需要注意以下事项：1.安装前一定要确定各项参数和数据的准确性，严格按照设计方案进行操作，确保方案的可行性和合理性。

2.在安装线夹的过程中，需要严格按照规格和尺寸选择线夹，并保证每个位置的线夹夹钩位置和夹紧力度均匀。

1、本表由施工单位填写,交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏,其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏,其他技术交底可不填写.
1、本表由施工单位填写,交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写.
1、本表由施工单位填写，交底单位与接受交底单位各保存一份.
1、本表由施工单位填写,交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时,应填写“分项工程名称”栏，其他技术交底可不填写。

电缆桥架安装技术交底一、工程概况本项工程施工范围为其广场A栋塔楼6~28层(6层以下为裙楼)水平线槽、强弱电竖井和新风机房的竖向线槽及梯架安装，室内均用镀锌桥架，沿顶做吊架和沿墙面卡设，楼顶室外冷水塔处采用3m大跨距喷塑桥架，用角钢支架固定在顶楼混凝土装饰柱内侧，弱电系统线槽均要求有盖。

二、准备工作（1）熟悉图纸，确定桥架的布置、走向，核算主要材料和配件的用量。

（2）主要机具：电工工具、冲击钻、手电钻、台钻、高凳、卷尺、钢锯、线坠、粉线袋等。

（3）材料检验：桥架及附件的型号、规格应符合设计要求，线槽内外应光滑平整，无毛刺，不应有扭曲、翘边等变型现象。

螺栓、垫圈、弹簧垫等配件均为镀锌件。

（4）配合土建的结构施工，检查确认预留洞、预埋铁的数量位置是否正确，有问题及时处理。

三、施工工艺1.工艺流程弹线定位→金属膨胀螺栓安装→螺栓固定支架与吊架→线槽安装→保护地线2.弹线定位根据设计图纸确定进出线、盒、箱、柜等电气器具的安装位置，从始端至终端找好水平线或垂直线，用粉线袋沿墙壁、顶棚等处，沿线路的中心线弹线。

按照设计图要求及施工验收规范规定，分匀档距，并用笔标出具体位置。

3.支架与吊架安装（1）支架与吊架所用钢材应平直，无扭曲。

下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。

（2）钢支架与吊架应安装牢固，无显著变形，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊、焊漏等缺陷，焊后应做好防腐处理。

（3）支架与吊架的用料规格：角钢L40mm×40mm×4mm,吊杆直径Φ10mm。

（4）固定支点间距一般不大于1.5~2m。

在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设置固定支持点。

（5）支架与吊架距离上层楼板不应小于150~200mm，距地面高度不应低于100~150mm。

4.线槽安装（1）线槽应平整，无扭曲变形，内壁无毛刺，附件齐全。
