电缆桥架技术交底记录知识讲解

电缆桥架施工技术交底一：首先熟悉施工图纸，了解图纸设计的桥架走向。

严格按照确定的标高施工。

二：支·吊架的加工与制作1：支架加工前先将角钢进行防腐刷防锈漆处理，然后再刷银白色面漆。

并完全遮盖住防锈底漆，涂刷要均匀无花色。

2：吊·支架的角钢应平直无明显扭曲。

下料后的切口处无卷边和毛刺。

3：吊·支架的焊接至少要保证三面焊接。

焊面要平整无夹渣现象焊渣要清除掉。

4：吊·支架的下料1）梁吊·支架应从顶板下10公分处开始测量吊·支架的长度。

2）墙壁上的吊·支架应保证40公分的长度固定在墙面上。

3）电缆桥架成排间的间距为10公分。

电缆桥架距吊·支架间边的间距为10公分。

下料时要注意考虑这些尺寸。

三：支·吊架的安装间隔距离为2米一个支·吊架。

局部处可增大间隔距离但不大于3米。

但在拐角处的两侧30—60公分处；三通·四通中心线的各个方向50公分处；桥架高度的变化处的每个转角点必须增设一个吊·支架。

四：电缆桥架的支·吊架应安装牢固·横平竖直。

各支架同层横档应在同一水平面上。

五：电缆桥架的安装1）电缆桥架采用连接板连接，连接时要求螺母朝外并连接紧密。

2）电缆桥架安装应平直。

对接处要紧密对接，不得留有缝隙。

3）电缆桥架切割后应将毛刺打磨清理干净。

4）电缆桥架应在支·吊架上成排摆放整齐无扭曲现象并固定在每个支架上。

成排桥架间的间隔距离为10公分。

5）电缆桥架弯头制作时弯头的角度不能大于30度。

严禁采用45度和90度弯制作。

六：电缆桥架的接地1）电缆桥架的跨接接地线必须配上。

2）支·吊架间采用25*4的扁钢用螺杆螺母可靠明敷在每个支架上。

并与桥架的外侧可靠连接形成通路。

七：严格按照以上的交底进行施工。

交底人：被交底人：2013年8月25日。

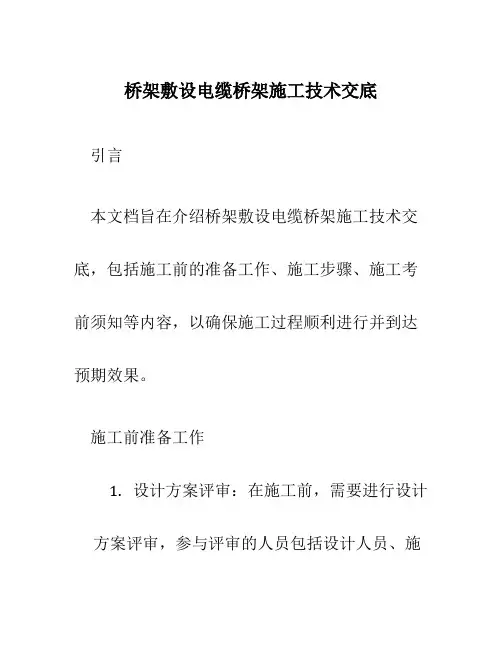

桥架敷设电缆桥架施工技术交底引言本文档旨在介绍桥架敷设电缆桥架施工技术交底，包括施工前的准备工作、施工步骤、施工考前须知等内容，以确保施工过程顺利进行并到达预期效果。

施工前准备工作1.设计方案评审：在施工前，需要进行设计方案评审，参与评审的人员包括设计人员、施工人员、监理人员等。

评审内容包括电缆桥架的规格、敷设路径、连接件的选择等。

2.施工图纸碰撞检查：施工前需要对施工图纸进行碰撞检查，以确保电缆桥架与其它设施的安装不发生冲突。

3.材料准备：施工前需要准备好所需的电缆桥架材料，包括桥架、连接件、螺栓等。

材料选择要符合设计要求，并做好材料清单和验收记录。

4.施工人员培训：施工前需要对施工人员进行培训，包括电缆桥架的安装方法、考前须知、施工流程等内容。

同时，施工人员需要了解相关平安规定，掌握正确的平安操作流程。

施工步骤1.清理工作区域：施工前需要清理工作区域，确保施工场地干净整洁，去除杂物和障碍物。

2.定位和标记：根据设计图纸要求，用粉笔或粉末在施工区域上做出电缆桥架的敷设路径标记，以便后续的安装工作。

3.安装支架：根据设计要求，在敷设路径上安装支架。

支架的安装要平稳牢固，位置要准确无误。

4.安装桥架：将桥架按照设计要求安装在支架上，连接桥架的连接件要正确无误。

安装过程中，要确保桥架与支架之间的连接牢固可靠。

5.敷设电缆：将电缆沿桥架敷设，固定电缆的同时，要保证电缆的张力适当，防止拉力过大导致电缆损坏。

6.路径纠正和整改：在电缆敷设完毕后，需要对敷设路径进行纠正和整改。

对于非垂直和非水平的敷设段落，需要进行调整，保证电缆的敷设质量。

7.检查和测试：完成电缆桥架敷设后，需要进行检查和测试。

检查包括电缆是否好好固定，连接件是否牢固等。

测试可通过对电缆进行电气性能测试，以确保电缆正常运行。

8.记录和归档：施工完成后，需要对整个施工过程进行记录和归档。

包括施工方案、施工图纸、材料清单、施工现场照片等。

施工考前须知1.平安第一：施工过程中，要严格遵守相关的平安操作规程，佩戴好平安防护用具，确保施工人员的人身平安。

一、施工准备1、材料准备电缆桥架及其配件、金属型材、防锈涂料等。

2、机具准备3、作业条件1）配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架、保护管等全部完成。

2）桥架安装沿线模板等设施的拆除完毕，场地清理干净，道路畅通。

3）室内电缆桥架的安装应配合管道及空调工程施工进行。

二、施工工艺1、工艺流程弹线定位→安装膨胀螺栓→支、吊架安装→桥架安装2、施工要点1）、弹线定位①根据图纸确定始端到终端，找好水平或垂直线，用粉线袋沿墙壁、顶棚和模板等处，在线路的中心线进行弹线。

②按设计图的要求，分匀档距并用笔标出具体位置。

2）、安装膨胀螺栓1.金属膨胀螺栓安装（1）根据支架承受的荷重，选择相应的膨胀螺栓及钻头；钻孔直径的误差不得超过＋0.5㎜～0.3㎜；深度误差不得超过＋3㎜；钻孔后应将孔内残存的碎屑清除干净。

（2）打孔的深度应以将套管全部埋入墙内或顶板内，表面平齐为宜。

（3）用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内，螺栓固定后，其头部偏斜值不应大于2㎜。

3）、支吊架安装1.本表由施工单位填写，交底单位与接受交底单位各存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。

①支吊架制作支吊架用型材下料、钻孔必须用切割机、台钻，严禁使用气割；焊接焊缝饱满，除掉焊渣后用自制支架与吊架所用扁铁规格不应小于30×3㎜，扁钢规格不小于25×25×3㎜，圆钢不小于ф8。

自制吊支架必须按要求进行防腐处理。

②支吊架位置的确定在确定支吊架的位置时，应符合设计规定，当设计无明确规定时，也可按生产厂家提供的产品特性数据确定。

电缆桥架水平敷设时，支撑跨距一般为1.5～2m。

电缆桥架垂直敷设时，固定点间距不宜大于2m。

支架与吊架在安装时应挂线或弹线找直，用水平尺找平，以保证安装后横平竖直。

非直线段的支、吊架位置见图1，桥架弯通或三通、四通弯曲半径不大于300mm时，应在距弯曲段与直线段接合处300～600mm的直线段侧设置一个支吊架。

电缆桥架安装工程技术交底
一、准备工作
1、本工程桥架支架均为厂家配带，应根据现场实际情况核对清点，若实在无法安装，可争求甲方同意后进行加工。

2、桥架到现场后，应分类堆放。

3、熟悉图纸，核对桥架安装设计高度与土建的门窗及管道是否碰撞，以确定是否对桥架标高进行改动。

二、施工阶段
1、按照桥架安装调试在两段各固定一个支架，在两支架间接上线绳，再安装中间的支架，以确保支架在一条直线上。

2、支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

3、当无设计要求时，电缆桥架水平安装的支架间距为1.5～3m，垂直安装的支架间距不大于2m。

4、桥架可在地面组装2～3节后再上支架安装，以减少空中作业量。

用线绳检查桥架通长的直平度。

5、桥架与支架间螺栓、桥架连接螺栓固定紧固无遗漏，螺母位于桥架外侧。

桥架跨越建筑物变形缝处应断开100mm。

6、电缆桥架转弯处的弯曲半径，不小于桥架内电缆的最小允许弯曲半径。

聚氯乙烯绝缘电缆最小允许弯曲半径10D。

交联聚氯乙烯绝缘电缆最小弯曲半径15D，无铅包钢铠护套的橡皮绝缘电缆，最小允许弯曲半径10D，各芯控制电缆10D。

7、金属电缆桥架及其支架通长焊接接地扁钢，不少于2处与接地干线相连接。

8、电缆桥架从室外进入室内，应有防止雨水进入室内的措施。

三、安全事项
1、搬运桥架时应戴手套，且不少于2人。

2、桥架堆放时应平放，且勿竖立。

电缆桥架安装安全交底记录一、工程背景和任务概述本次安装工程办公楼的电缆桥架安装工作。

任务概述如下：1.按照设计图纸，安装指定位置的电缆桥架；2.根据不同场所条件和要求，确定合适的安装方式和固定方法；3.严格遵守安装规范和操作规程，保证工程质量。

二、工程中存在的安全风险在电缆桥架安装过程中，存在一些潜在的安全风险，如下所示：1.高处作业风险：部分安装位置较高，存在高处作业风险，需注意防护措施；2.电缆桥架重量较大：安装过程中需要提升和固定电缆桥架，需合理选择工具和保护装置；3.电缆桥架安装位置狭窄：一些安装位置空间有限，需注意作业方式和适当的人员控制。

三、施工方案和安全措施为了确保施工安全和工程质量，采取以下措施：1.严格遵守相关法律法规和安全规范，确保施工符合要求；2.合理安排人员和设备，确保作业过程安全顺利；3.提前调查工程现场情况，评估风险并采取相应的安全防护措施；4.配备必要的防护装备，如安全帽、安全带、防滑鞋等；5.针对高处作业，采用安全绳保护员工，严禁高空抛物；6.使用合适的工具和设备，避免人工搬运过重物品；7.安装结束后，清理现场，确保通道安全畅通。

四、施工过程和要点总结1.施工前，按照设计图纸确定电缆桥架的安装位置和路径；2.安装固定支架，确保固定牢固并与墙体保持一定距离；3.根据实际需要，在桥架上加装设备固定支架和配管器材；4.对于水平安装位置，使用水平仪进行调整，确保水平度符合标准；5.对于垂直安装位置，使用垂直仪进行调整，确保垂直度符合标准；6.在水平桥架上穿线时，使用合适的夹具和卡子，确保电缆固定牢固；7.在垂直桥架上穿线时，使用合适的挂钩和吊环进行固定；8.安装结束后，对整个工程进行巡检，确保工程质量合格。

五、经验教训和总结通过本次电缆桥架安装工作，我们总结了以下经验教训：1.提前调查工程现场情况，评估风险，做好安全准备工作；2.在高处作业时，加强员工安全意识，使用合适的防护装备和工具；3.严格按照设计图纸和施工规范进行施工，确保工程质量；4.进行合理的工作安排和协调，确保施工进度和质量控制；5.清理工地垃圾和杂物，保持施工现场整洁有序。

室内电缆桥架安装⼯程安全技术交底确定电缆桥架位置固定⽀架桥架安装配电箱固定四、操作⼯艺（⼀）确定电缆桥架位置1、电缆桥架应敷设在安全、⼲燥、易操作的电⽓竖井内。

2、按照图纸设计的位置，计算空间尺⼨是否满⾜操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺⼨较⼤、管路较多时,经常出现排列困难,因此必须仔细核对尺⼨,必要时与⼟建配合,进⾏相应的变更。

3、检查竖井内楼板上预留的洞⼝位置是否合适,不合适应及时修整、剔凿,使上下楼层所对应的洞⼝通直不错位,注意不要影响结构。

（⼆）固定⽀架1、固定桥架的⽀架采⽤50×50×5的⾓钢,⾼度为距地⾯1500～2000mm,有两种固定⽅式,⼀种是⽤膨胀螺栓固定,⼀种是采⽤焊接。

2、桥架下部固定采⽤10号槽钢,槽钢距墙边不⼩于50mm,座在楼板的预留洞⼝,与预埋在洞⼞的埋件焊接固定或采⽤膨胀螺栓与楼板固定。

在槽钢上固定两根50×50×5的⾓钢,⽤来直接与桥架连接固定见图5-28。

3、在楼板的下⾯有预埋件来固定防⽕隔板,上托防⽕枕。

4、电⽓竖井内固定桥架的⽀架和槽钢的固定⽅法见图5-29。

电缆⽀架全长均应有良好的接地,即将⽀架与墙上预埋的接地埋件焊成⼀体。

5、电⽓竖井内电缆配线的垂直安装见图5-30。

（三）桥架安装1、桥架与⽀架之间固定采⽤螺栓。

2、桥架与钢管之间连接采⽤专⽤锁母固定,并有跨接地线。

3、当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采⽤伸缩连接板。

（四）电缆敷设1、在桥架就位后,即可敷设线缆。

按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放,排列应整齐.尽量避免交叉。

敷设时要按适当的问距加以固定,并且及时装设标志牌。

电缆终端头,竖井的两端均应装设标志牌。

标志牌上应注明线路编号,⽆编号时,写明电缆型号、规格及起讫地点:字迹应清晰,不易脱落,规格要统⼀,能防腐,挂装应牢固。

电缆在终端头和接头处要留出备⽤长度。

电缆桥架安装安全交底记录1.项目名称：电缆桥架安装2.项目地点：XXXX工地3.安全交底人员：XXX（项目负责人）、XXX（安全主管）4.日期：XXXX年XX月XX日一、前期准备工作1.确保安全交底人员已经对电缆桥架安装的相关规范和要求进行了充分了解，并具备相关工作经验和资质。

2.确保安全交底人员详细了解了本项目的工程布局图和施工方案，熟知电缆桥架的安装位置和方法。

3.确保安全交底人员已经核实了现场的施工环境，包括地面平整度、周围环境的平稳程度等，以保证电缆桥架安装的稳固性和持久性。

二、关于电缆桥架安装的安全交底内容1.电缆桥架的安全操作规范和注意事项：a.电缆桥架的安装必须经过严格的计划和布局，确保在设计负荷范围内安全可靠。

b.在电缆桥架安装过程中，应注意检查每一节桥架的质量，确保无明显的缺陷和损坏。

c.在安装过程中，需要确保电缆桥架的平稳度和强度，防止产生摇晃和倾倒等安全问题。

d.安装时应注意操作人员的个人安全，使用安全帽、防滑鞋等个人防护装备，并遵守相关操作规程。

e.在安装过程中，应注意电缆桥架与周围设施的安全距离，防止发生碰撞和短路等事故。

f.安装完成后，应及时清理施工现场，确保没有遗漏的工具和材料，避免造成安全隐患。

2.电缆桥架安装的相关检查和验收要求：a.在安装过程中，安全交底人员应参与每一次的现场检查和验收，确保安装质量符合相关规范和要求。

b.每一节电缆桥架的安装位置和固定方法都需要经过安全交底人员的确认和验收，确保符合安装方案。

c.安装过程中发现的问题和不符合要求的情况需要记录并及时整改，确保每一次的安装都是安全可靠的。

三、安全交底的培训和测试1.在安全交底会议后，所有参与电缆桥架安装的工作人员需要参加安全培训，并且参与相关测试。

2.安全培训的内容包括电缆桥架的安装流程、操作规范、个人防护装备使用等。

3.测试的内容包括电缆桥架的安装方法、常见问题的处理方式等。

4.通过测试并核验合格后，参与电缆桥架安装的人员方可上岗，确保其具备足够的安全意识和操作能力。

电缆桥架技术交底记录交底人：XX部门技术负责人交底时间：XXXX年XX月XX日交底地点：XXXX工地一、背景介绍电缆桥架是一种用于电缆敷设和支撑的设备，广泛应用于各类建筑和工业场所。

为了确保施工过程的质量和效率，特进行电缆桥架技术交底，宣传和培训施工人员。

二、电缆桥架概述1.定义：电缆桥架是一种支持、保护和布线电缆的架构系统。

2.分类：根据材质和用途，电缆桥架可以分为金属桥架、塑料桥架、槽式桥架等。

3.特点：电缆桥架具有结构简单、安装方便、维护便捷等特点。

三、电缆桥架的安装要点1.原材料检查：a.检查电缆桥架的材质、规格和数量是否满足要求。

b.检查连接件的质量和数量是否符合要求。

2.安装工艺：a.根据设计图纸和施工方案，确定电缆桥架的敷设路径和支架位置。

b.根据实际情况，选用合适的固定方式（如膨胀螺栓、焊接等）固定支架。

c.安装支撑架时注意平整度和水平度的控制，确保安装的稳固性和牢固性。

d.在电缆桥架敷设时，应注意有足够的弧度，避免过大或过小造成电缆受力不均。

e.安装完成后，对电缆桥架进行必要的检查和测试，确保桥架安装质量。

3.安全措施：a.施工人员根据岗位要求，戴好相关的安全防护用品。

b.施工现场应设置明显的安全警示标志，确保通行安全。

c.施工人员要遵守作业规范，严禁进行不安全行为。

四、常见问题及处理方法1.电缆桥架高度不符合要求：处理方法：根据设计要求，对支架进行调整或更换。

2.电缆桥架固定不牢固：处理方法：增加支撑点或增加固定件，确保桥架的稳定性。

3.电缆桥架敷设路径不合理：处理方法：根据实际情况重新定位敷设路径，确保电缆敷设的顺畅性。

4.电缆桥架防腐措施不到位：处理方法：根据环境要求，选用合适的防腐涂料进行涂抹，确保桥架的防腐性能。

五、交底总结通过本次电缆桥架技术交底，我们了解了电缆桥架的分类、特点以及安装要点。

在实际施工过程中，需要严格按照工艺要求进行操作，确保电缆桥架的安装质量。

同时，合理的解决常见问题，也能提高施工效率和工程质量。

电缆桥架技术交底记录随着科技的不断发展，电缆桥架技术也在不断地创新和进步。

在电缆桥架施工过程中，交底记录是非常重要的一环。

本篇文章将对电缆桥架技术交底记录进行探讨。

首先，什么是电缆桥架技术交底记录？在电缆桥架施工前，施工人员会就施工的具体细节进行交底，包括施工的安全措施、操作流程、具体步骤等等。

这些交底记录将在施工过程中起到非常重要的作用，可以帮助施工人员更好地掌握施工的要领和注意事项，避免因疏漏而引起的安全事故。

那么，在电缆桥架技术交底记录中，我们都应该注意哪些问题呢？首先，施工人员需要了解需要施工的具体情况，包括线路的长度、走向、承重和所需数量等等。

在了解了这些基础信息后，施工人员需要根据施工场地和具体情况制定合理的施工方案，包括安全措施、操作流程、具体步骤等。

这个阶段需要对细节把握非常精准，必须考虑到各种情况的发生，制定出最优的施工方案。

其次，在电缆桥架技术交底记录中，施工人员需要严格按照交底记录的规定执行施工方案。

施工过程中，必须严格执行安全措施，并对施工过程实时监管，对发现的问题及时予以处理和处理记录。

任何的改动或调整均应经过主管领导同意，经过相关领导审核后执行。

最后，必须做好相关资料的记录和保管，以便后续的施工工作。

此外，在电缆桥架技术交底记录中，施工人员还必须具备一些专业知识，比如要熟练掌握电缆桥架的安装、调整、更换和维护等知识，还要了解电缆桥架的各种规范、标准和相关法律法规。

只有具备了这些专业知识和技能，才能更好地完成电缆桥架的施工工作，并确保施工的质量和安全。

综上所述，电缆桥架技术交底记录是电缆桥架施工中非常重要的一环。

在进行交底记录时，施工人员必须充分了解相关情况和要求，制定出合理的施工方案，并在实施过程中严格按照交底记录的要求执行。

只有这样才能确保电缆桥架施工的顺利进行，并保障施工的安全和质量。

管道井内电缆桥架工程技术交底1、工程概况管道井内电缆桥架是一项重要的通信设施工程，主要用于安装井内光缆、电缆等电信通信设备。

本次工程需安装管道井内电缆桥架，包括电缆桥架、井内管道设施等，以满足相关通信设施的安装需求。

2、工程前期准备2.1 工程选址工程选址应考虑以下因素：•井口周边是否有建筑物、道路、桥梁等。

•井内管道状况。

2.2 工程测量在施工前，应对选定的井口及井内管道进行详细测量，以确保后续的施工能顺利进行。

3、电缆桥架的种类及选型电缆桥架的种类和选型应根据井内通信电缆的数量、截面及重量等因素进行选择。

选型应包括：•电缆桥架型号。

•电缆桥架尺寸。

•电缆桥架选用材料等。

4、施工安全注意事项在施工过程中，应按照国家相关安全规定以及本项目的安全要求，执行以下施工安全注意事项：•施工现场应设立“禁止通行”牌。

•对井口进行围挡，确保井口安全。

•工人使用的工具应符合国家安全规定。

•工人更换井盖时应注意安全。

5、施工步骤5.1 现场布置•应根据施工计划在现场布置场地。

•应在施工现场搭建维护安全的临时设施，如供水、供电等。

5.2 井内电缆桥架的安装•电缆桥架的安装应按照设计要求进行，应做好电缆桥架的支撑和固定工作，确保电缆桥架的稳定性。

•电缆桥架的安装应尽量减少对井内管道的影响。

•电缆桥架在安装过程中应进行多次测量，确保电缆桥架的摆放位置和高度等满足设计及施工要求。

5.3 安装完毕后的清理•清理施工材料、道具、废品等。

•保持施工现场周边环境整洁干净。

6、竣工验收电缆桥架的施工结束后，应进行竣工验收以确保质量达标，并向业主交付工程验收报告以便业主进行后续的环境整治等工作。

7、本次电缆桥架施工，我们注重安全施工，并按照要求执行工程质量及验收工作。

我们的努力将为我们的客户和人们的通讯带来便利和可靠的保障。

电缆桥架安装技术交底交底内容注:防火隔板采用矿棉半硬板、Ef～85型耐火隔板。

注:1.施工前将要封堵部位清理千净。

2.防火枕应按次序依次摆放整洁,防火枕与电缆之间空隙≤1cm2。

3.穿墙洞防火枕摆放厚度≥24cm。

4.吊杆长度L由工程设计决定。

5.防火枕规格为三种:Ⅰ型一320×120×25.Ⅱ型一160×120×25.Ⅲ型一160×75×25。

（六）金属桥架旳接地保护1、桥架全长应为良好旳电气通路。

镀锌制品旳桥架搭接处用螺母、平垫、弹簧垫紧固后可不交底内容做跨接地线。

如设计另有规定旳按设计施工。

2、桥架做跨接地线时必须保证跨接线平整且呈U形布置3. 非镀锌电缆桥架间连接板旳两端跨接铜芯接地线, 接地线最小容许截面积不不不小于4mm²；4. 桥架在建筑变形缝处要做跨接地线,跨接地线要留有余量,跨接地线截面按下表选择。

桥架内最大电缆旳相导线截面积S（mm2）保护地线最小截面积Sp（mm2）S≤16 Sp=S16＜S≤35 Sp=1635＜S≤400 Sp=S/2五、成品保护1、室内沿桥架或托盘敷设电缆,宜在管道及空调工程基本施工完毕后进行,防止其他专业施工时损伤电缆。

2、电缆两端头处旳门窗装好,并加锁,防止电缆丢失或损毁。

3、不容许将穿过墙壁旳桥架与墙上旳孔洞一起抹死。

六、桥架盖板应齐全, 不得遗漏, 并防止损坏和污染线槽。

七、使用高凳时, 注意不要碰坏建筑物旳墙面及门窗等。

八、应注意旳质量问题1、沿桥架敷设电缆时,应防止电缆排列混乱,不整洁,交叉严重。

在电缆敷设前须将电缆事先排列好,画出排列图表,按图表进行施工。

电缆敷设时,应敷设一根整顿一根、卡固一根。

2、电缆弯曲半径不符合规定。

在电缆桥架施工时,应事先考虑好电缆途径,满足桥架上敷设旳最大截面电缆旳弯曲半径旳规定,并考虑好电缆旳排列位置。

九、安全注意事项1、电缆桥架安装时,其下方不应有人停留。

电缆桥架安装技术交底一、前言本文将介绍电缆桥架的安装技术交底。

电缆桥架是电器设备中必不可少的一种，它的作用是在控制室和设备机柜之间架设电缆。

通过电缆桥架固定电缆，既可以减少电缆在运输、安装和使用过程中受到的损坏，又能保证布线清晰整洁、接触良好、易于排查故障。

为了使安装过程顺利、安全，我们在此进行电缆桥架的技术交底。

二、准备工作在进行电缆桥架安装前，需要做好一些准备工作，详细如下：1.确定电缆桥架的安装位置和方式，根据控制室/机柜间的距离和布线方向选择合适的方式和位置。

同时，还需考虑电缆桥架的载荷和布线量。

2.确定安装雷达装置的方式和位置，安装位置应考虑雷达满足需求的工作范围和安全距离。

3.确定线夹的数量和类型，以及板厚和尺寸。

线夹数量和类型需要根据布线数量以及电缆的直径和类型确定。

板厚和尺寸需要根据电缆桥架的载荷确定。

4.准备安装所需工具和材料，主要包括螺丝刀、电钻、螺丝、膨胀管，以及各种规格的线夹、挂板等。

三、安装流程1.按照预先确定的安装位置用专门的工具将桥架挂至控制室/机柜墙面。

2.根据需要和实际情况进行固定桥架的线夹的数量，线夹的安装需要均匀分布，且距离不宜过远，否则容易出现线夹承载力不均衡的情况。

同时，在线夹的选择和安装时，要确保夹紧力度合适，夹钩位置高低一致、对称，夹紧力对电缆的外皮损伤应小。

3.安装桥架下的支撑挂板，挂板的数量和安装位置也需要根据实际情况来确定。

4.安装电缆：首先，将电缆从桥架上方引下，然后根据需要进一步剪裁电缆，使其能合适布线，之后，将电缆通过线夹固定在桥架上。

5.最后，用膨胀管将桥架和墙面之间的缝隙填充，确保桥架稳固无移动。

四、注意事项在电缆桥架安装过程中，需要注意以下事项：1.安装前一定要确定各项参数和数据的准确性，严格按照设计方案进行操作，确保方案的可行性和合理性。

2.在安装线夹的过程中，需要严格按照规格和尺寸选择线夹，并保证每个位置的线夹夹钩位置和夹紧力度均匀。

电缆桥架安装安全交底资料
前言
电缆桥架主要用于承载电缆或电线，方便施工和维修。

但是，安装电缆桥架时需要注意安全问题，因此必须进行安全交底，确保施工人员掌握安全操作要点。

安装前准备
1.负责人必须按照国家法律制度和安全操作规程，对施工人员进行安全
教育和技术指导，确保施工人员具有操作资格和安全意识；
2.检查施工现场是否符合要求，是否完备材料和工具、设备。

安全操作流程
1.确保施工现场干燥、通风良好；
2.确保每位施工人员了解工作区域、工作任务以及安全风险；
3.工作区域必须符合国家安全操作规程，设置警示标志、线路隔离和安
全防护措施；
4.施工人员必须佩戴必要的安全装备，如安全帽、安全鞋、安全防护服
和口罩等；
5.对施工区域进行清理，避免碰到障碍物，确保施工顺利进行；
6.进行安装前的检查，检查螺栓、螺母和连接处是否完好，检查焊接是
否牢固；
7.进行电缆桥架的安装工作，安装过程中注意必要的安全交底，确保操
作人员佩戴必要的安全防护装备；
8.安装完毕后进行检查，保证安装的牢固和连接质量良好。

安全事项和应急措施
1.规范操作，严格按照国家安全操作规程操作；
2.避免施工现场混乱，减少安全事故发生的可能；
3.检查安装结果，确保安装质量符合要求，避免未来安全隐患出现；
4.如遇紧急情况，应及时采取有效措施，做好现场事故处理工作。

结论
本文档重点介绍了电缆桥架的安装安全交底，从准备工作、安全操作流程、安全事项和应急措施等方面进行了详细说明。

希望施工人员能够严格遵守国家安全操作规程，确保施工过程中的安全。

电缆桥架施工技术交底记录一、施工概述：二、施工要求：1.在施工现场，所有从业人员必须佩戴安全帽、防护鞋等个人防护装备。

2.施工前必须对工程现场进行勘察，了解建筑结构、电缆敷设路径等情况，制定合理的施工计划。

3.施工过程中，严禁乱拉乱接，电缆必须按照规定的路径进行布设。

4.施工完毕后，对电缆桥架进行检查，确保其安装牢固，无松动现象。

三、施工步骤：1.准备工作1.1清理施工现场，确保无障碍物、防止污染。

1.2进行施工材料的验收，核对是否齐全、完好。

1.3准备好所需的工具和设备，如螺丝刀、电钻等。

2.桥架安装2.1根据设计图纸确定电缆桥架的安装位置。

2.2使用螺丝刀、电钻等工具将桥架件固定在定位上。

2.3安装不同类型的桥架时，要根据规格和型号进行区分。

3.连接电缆桥架3.1使用扳手等工具将不同桥架件连接在一起。

3.2连接点应牢固，无松动现象。

4.固定电缆桥架4.1使用螺丝、螺母等固定件将桥架与建筑物等固定在一起。

4.2固定点数量要符合规范要求。

5.接地处理5.1对桥架件进行接地处理，确保安全可靠。

5.2使用合适的接地器材料，保证接地效果达标。

6.清理和验收6.1对施工现场进行清理，清除垃圾和杂物。

6.2对电缆桥架进行检查，确保安装牢固，没有松动现象。

6.3动态验收，检查各项工作是否按照规范要求施工。

四、安全措施：1.施工现场必须明显标识安全警示标志，提醒工人注意安全。

2.操作人员必须进行岗前安全培训，熟悉桥架施工操作规范。

3.施工过程中，严格遵守电气安全操作规程，禁止私拉乱接电缆，防止触电事故发生。

4.对施工现场进行严格管理，保持通道畅通，避免意外碰撞和摔倒。

5.施工中，电缆桥架上不能放置其他杂物，避免影响布线和安全。

五、质量验收：1.施工完成后，由项目负责人进行现场验收，确认施工质量是否符合要求。

2.对电缆桥架进行功能检测，确保接地良好，无松动现象。

3.检查施工记录、材料检验记录等相关文件，确保完备。
