电缆桥架施工技术交底
1. 引言
本文档旨在对电缆桥架施工技术进行交底，确保施工人员理解
并正确执行施工过程中的关键步骤和注意事项。
2. 施工准备
- 施工前，确认施工区域无安全隐患，是否需要进行临时封堵、警示等工作。
- 检查并确保所使用设备完好，并且拥有有效的操作资质。
3. 桥架安装
- 根据设计图纸和施工方案，确定好电缆桥架的位置、高度和
间距。
- 使用合适的工具和设备进行桥架的安装和固定，确保稳定可靠。
4. 电缆敷设
- 依照设计要求，将电缆放置在桥架上，并注意保持电缆的整
洁和无过度张力。
- 定期检查电缆是否存在磨损、弯曲等问题，并及时修复或更换。
5. 安全措施
- 在施工过程中，严格遵守相关的安全操作规范，佩戴必要的个人防护用品。
- 对施工现场进行合理的封闭和物理隔离，确保周围人员的安全。
6. 施工记录和验收
- 按照施工进度和结果，做好详细的施工记录，包括桥架安装情况、电缆敷设情况等。
- 进行施工质量验收，确保按照设计要求完成施工任务。
7. 总结
准确理解并正确执行电缆桥架施工技术对于工程的顺利进行和电缆系统的正常运行至关重要。
以上交底内容仅供参考，请施工人员根据实际情况进行具体操作，并遵守相关法规和标准。
一、施工准备1、材料准备电缆桥架及其配件、金属型材、防锈涂料等。
2、机具准备3、作业条件1）配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架、保护管等全部完成。
2）桥架安装沿线模板等设施的拆除完毕，场地清理干净，道路畅通。
3）室内电缆桥架的安装应配合管道及空调工程施工进行。
二、施工工艺1、工艺流程弹线定位→安装膨胀螺栓→支、吊架安装→桥架安装2、施工要点1）、弹线定位①根据图纸确定始端到终端，找好水平或垂直线，用粉线袋沿墙壁、顶棚和模板等处，在线路的中心线进行弹线。
②按设计图的要求，分匀档距并用笔标出具体位置。
2）、安装膨胀螺栓1.金属膨胀螺栓安装（1）根据支架承受的荷重，选择相应的膨胀螺栓及钻头；钻孔直径的误差不得超过＋0.5㎜～0.3㎜；深度误差不得超过＋3㎜；钻孔后应将孔内残存的碎屑清除干净。
（2）打孔的深度应以将套管全部埋入墙内或顶板内，表面平齐为宜。
（3）用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内，螺栓固定后，其头部偏斜值不应大于2㎜。
3）、支吊架安装1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
①支吊架制作支吊架用型材下料、钻孔必须用切割机、台钻，严禁使用气割；焊接焊缝饱满，除掉焊渣后用自制支架与吊架所用扁铁规格不应小于30×3㎜，扁钢规格不小于25×25×3㎜，圆钢不小于ф8。
自制吊支架必须按要求进行防腐处理。
②支吊架位置的确定在确定支吊架的位置时，应符合设计规定，当设计无明确规定时，也可按生产厂家提供的产品特性数据确定。
电缆桥架水平敷设时，支撑跨距一般为1.5～2m。
电缆桥架垂直敷设时，固定点间距不宜大于2m。
支架与吊架在安装时应挂线或弹线找直，用水平尺找平，以保证安装后横平竖直。
非直线段的支、吊架位置见图1，桥架弯通或三通、四通弯曲半径不大于300mm时，应在距弯曲段与直线段接合处300～600mm的直线段侧设置一个支吊架。
一、交底目的为确保电缆支架桥架安装及使用过程中的安全，降低事故发生风险，特制定本安全技术交底。
二、交底对象1. 电缆支架桥架安装施工人员2. 电缆支架桥架使用人员3. 监理人员三、交底内容1. 电缆支架桥架安装前的准备工作（1）施工人员应熟悉电缆支架桥架安装的相关规范、标准和工艺流程。
（2）检查施工材料、工具、设备是否符合要求，确保安全可靠。
（3）现场勘查，了解电缆支架桥架安装的具体位置、高度、间距等。
2. 电缆支架桥架安装过程中的注意事项（1）施工人员必须佩戴安全帽、安全带等防护用品。
（2）高空作业时，必须采取安全措施，如设置安全网、安全绳等。
（3）电缆支架桥架的安装应按照设计要求进行，确保安装牢固、水平、垂直。
（4）电缆支架桥架的间距应符合规范要求，避免因间距过大或过小而造成安全隐患。
（5）电缆支架桥架的接地应可靠，确保电气安全。
（6）电缆支架桥架的防腐处理应符合要求，防止腐蚀、生锈。
3. 电缆支架桥架使用过程中的注意事项（1）使用人员应熟悉电缆支架桥架的结构、性能和使用方法。
（2）禁止超负荷使用电缆支架桥架，避免因负荷过大而造成损坏。
（3）禁止在电缆支架桥架附近进行敲打、切割等作业，防止损坏电缆支架桥架。
（4）定期检查电缆支架桥架的安装情况，发现问题及时处理。
（5）发现电缆支架桥架存在安全隐患时，应立即停止使用，并及时上报相关部门。
四、安全管理制度1. 施工单位应建立健全电缆支架桥架安装及使用过程中的安全管理制度。
2. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。
3. 施工单位应定期对电缆支架桥架进行检查、维护，确保其安全可靠。
4. 施工单位应设立专职安全管理人员，负责电缆支架桥架安装及使用过程中的安全监督。
五、应急措施1. 发生安全事故时，立即停止作业，组织人员撤离现场。
2. 报告上级领导，启动应急预案。
3. 对事故原因进行调查，采取有效措施防止类似事故再次发生。
4. 对事故责任人和相关人员进行严肃处理。
电 缆 桥 架 施 工 技 术 交 底 内 容交底内容：施工准备1技术准备1.1施工前应认真熟悉工程施工图，并对工程系统的设计参数系统划分和组成，施工质量以及方法做到心中有数。
1.2了解技术交底，工程洽商的内容。
1.3参考各专业安装图，观察相关专业的管道走向，坐标是否有冲突，应综合校核，在各类管道集汇处绘制平面图。
1.4绘制主要外加工件的加工草图。
2材料准备2.1金属线槽，桥架及其附件，应采用经过镀锌处理的定型产品，其规格型号应符合设计要求，线槽，桥架内外应光滑平整，无棱刺扭曲，翘边无变形现象。
2.2金属膨胀螺栓应根据允许拉力的剪力进行选择。
2.3钢板、圆钢、扁铁、角钢、螺栓，螺母等做电工工件时，应经过镀锌处理。
2.4铅头、电焊条、氮气、乙炔气、调和漆、橡胶绝缘带等一应俱全。
3机具准备3.1铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、电焊机。
1.3.2电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳4作业条件4.1配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆，吊架全部完成。
4.2坚井内顶棚和墙面的喷浆，油漆等完成后方可进行线槽，桥架敷设及配线。
工艺流程操作要点和技术要求1弹线定位：根据设计图确定出进户线、盒、箱、框等电气器具的安装位置。
从始端至端先干线后支线。
找好水平式垂直线，用粉线墙壁、顶棚和地面等处，沿线路的中心线弹线，按照设计图要求及施工验收规范规定，分匀档距并用笔标出具体位置。
2予留孔洞：根据设计图标注的轴线部位，将预制加工好的框架固定在标出的位置上调直，待混凝土凝固，模板拆除后，拆下框架，平洞口。
3支架与吊架安装3.3.1支架与吊架所用钢材应平直、无扭曲，下料后长短偏差应在5mm范围内，切口处无卷边，毛刺。
3.2钢支架与吊架应焊接牢固，无变形，焊缝均匀平整，焊缝长度应符合要求，不得有裂纹，咬边，气孔等现象。
3.3支架与吊架应安装牢固，横平竖直，在有坡度和建筑部位，支架与吊架应与建筑物有相同坡度。
室内电缆桥架安装⼯程安全技术交底确定电缆桥架位置固定⽀架桥架安装配电箱固定四、操作⼯艺（⼀）确定电缆桥架位置1、电缆桥架应敷设在安全、⼲燥、易操作的电⽓竖井内。
2、按照图纸设计的位置，计算空间尺⼨是否满⾜操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺⼨较⼤、管路较多时,经常出现排列困难,因此必须仔细核对尺⼨,必要时与⼟建配合,进⾏相应的变更。
3、检查竖井内楼板上预留的洞⼝位置是否合适,不合适应及时修整、剔凿,使上下楼层所对应的洞⼝通直不错位,注意不要影响结构。
（⼆）固定⽀架1、固定桥架的⽀架采⽤50×50×5的⾓钢,⾼度为距地⾯1500～2000mm,有两种固定⽅式,⼀种是⽤膨胀螺栓固定,⼀种是采⽤焊接。
2、桥架下部固定采⽤10号槽钢,槽钢距墙边不⼩于50mm,座在楼板的预留洞⼝,与预埋在洞⼞的埋件焊接固定或采⽤膨胀螺栓与楼板固定。
在槽钢上固定两根50×50×5的⾓钢,⽤来直接与桥架连接固定见图5-28。
3、在楼板的下⾯有预埋件来固定防⽕隔板,上托防⽕枕。
4、电⽓竖井内固定桥架的⽀架和槽钢的固定⽅法见图5-29。
电缆⽀架全长均应有良好的接地,即将⽀架与墙上预埋的接地埋件焊成⼀体。
5、电⽓竖井内电缆配线的垂直安装见图5-30。
（三）桥架安装1、桥架与⽀架之间固定采⽤螺栓。
2、桥架与钢管之间连接采⽤专⽤锁母固定,并有跨接地线。
3、当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采⽤伸缩连接板。
（四）电缆敷设1、在桥架就位后,即可敷设线缆。
按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放,排列应整齐.尽量避免交叉。
敷设时要按适当的问距加以固定,并且及时装设标志牌。
电缆终端头,竖井的两端均应装设标志牌。
标志牌上应注明线路编号,⽆编号时,写明电缆型号、规格及起讫地点:字迹应清晰,不易脱落,规格要统⼀,能防腐,挂装应牢固。
电缆在终端头和接头处要留出备⽤长度。
桥架安装和电缆敷设技术交底随着信息技术和通讯技术的飞速发展，高速公路、城市快速路、铁路、地铁等基建工程中桥架安装和电缆敷设的要求也越来越高。
桥架安装和电缆敷设技术交底是保障施工质量、保证工程安全的一项重要环节，下面我们就来详细阐述一下。
一、桥架安装技术交底1、施工前的准备工作桥架安装前，首先要做好施工前期的准备工作，包括：安装位置的勘测、测量、清理；桥架的组装；安装和使用所需材料、设备的准备；制定好施工方案和安全措施等等。
2、安装方案制定制定合理、标准的桥架安装方案是桥架安装的重要环节。
安装方案包括桥架的悬挂方式、支撑方式、悬挂点的位置、间距以及安装的顺序等等。
在制定方案的时候，应该考虑到现场环境、施工条件和安全因素。
首先要确定好起点和终点，因为从起点开始，安装的规格、型号、长度、高度等都是根据实际情况而定的。
3、现场设置在现场设置时，应该向安装工人布置好自己的工作区域，打好安装桥架的基础脚手架，并根据桥架的安装位置进行调整。
然后出具安装方案，设置好要求架预埋件的数量和尺寸，以及单位的检验、验收人员，并组织人员对工字钢、角铁等组件进行清洗和分类。
4、安装施工按照桥架安装方案进行操作，安装前先用硬纸板和砂浆将预埋件封口，然后根据桥架图纸进行悬挂、支撑等工作，对于长桥架的安装，一般需要使用悬挂架，在安装过程中还需根据支撑条件控制好桥架的垂直度和水平度。
在桥架的杆件垂直度和水平度的控制上，要严格按照设计要求进行施工并确保符合相关国家标准。
5、验收交底桥架安装验收与交底，主要是为了检测安装是否符合标准、完成的质量标准是否达标、是否满足施工要求等等。
验收分为两个部分：一个是桥架的安装质量，对焊接强度、垂直度等进行检测，直到确保符合要求为止；另一个是操作质量，将桥架悬挂的起始点和终止点的位置确认好，用级尺或者其他量具进行标准测量和其他技术措施纪录，并进行验收。
二、电缆敷设技术交底1、施工前的准备工作电缆敷设前要首先进行规格和品种的确认，同时设计出电缆敷设方案，考虑到穿过隧道、桥梁或者通过电梯将电缆运上高位构件的难度等多种因素，确保安装方案合理。

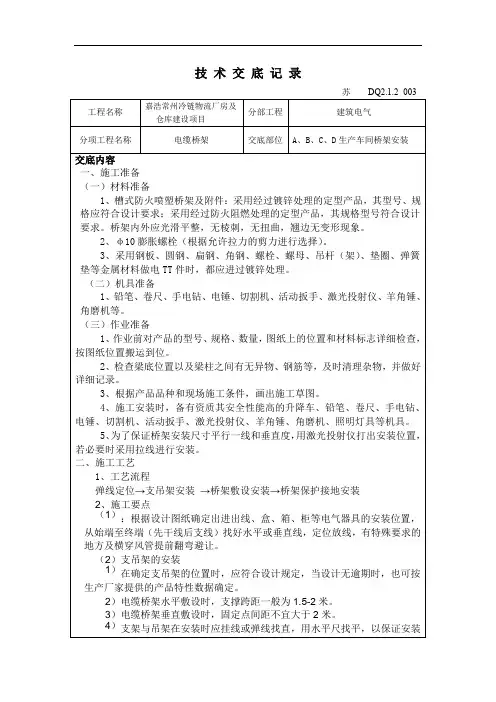

电缆桥架技术交底记录交底人：XX部门技术负责人交底时间：XXXX年XX月XX日交底地点：XXXX工地一、背景介绍电缆桥架是一种用于电缆敷设和支撑的设备，广泛应用于各类建筑和工业场所。
为了确保施工过程的质量和效率，特进行电缆桥架技术交底，宣传和培训施工人员。
二、电缆桥架概述1.定义：电缆桥架是一种支持、保护和布线电缆的架构系统。
2.分类：根据材质和用途，电缆桥架可以分为金属桥架、塑料桥架、槽式桥架等。
3.特点：电缆桥架具有结构简单、安装方便、维护便捷等特点。
三、电缆桥架的安装要点1.原材料检查：a.检查电缆桥架的材质、规格和数量是否满足要求。
b.检查连接件的质量和数量是否符合要求。
2.安装工艺：a.根据设计图纸和施工方案，确定电缆桥架的敷设路径和支架位置。
b.根据实际情况，选用合适的固定方式（如膨胀螺栓、焊接等）固定支架。
c.安装支撑架时注意平整度和水平度的控制，确保安装的稳固性和牢固性。
d.在电缆桥架敷设时，应注意有足够的弧度，避免过大或过小造成电缆受力不均。
e.安装完成后，对电缆桥架进行必要的检查和测试，确保桥架安装质量。
3.安全措施：a.施工人员根据岗位要求，戴好相关的安全防护用品。
b.施工现场应设置明显的安全警示标志，确保通行安全。
c.施工人员要遵守作业规范，严禁进行不安全行为。
四、常见问题及处理方法1.电缆桥架高度不符合要求：处理方法：根据设计要求，对支架进行调整或更换。
2.电缆桥架固定不牢固：处理方法：增加支撑点或增加固定件，确保桥架的稳定性。
3.电缆桥架敷设路径不合理：处理方法：根据实际情况重新定位敷设路径，确保电缆敷设的顺畅性。
4.电缆桥架防腐措施不到位：处理方法：根据环境要求，选用合适的防腐涂料进行涂抹，确保桥架的防腐性能。
五、交底总结通过本次电缆桥架技术交底，我们了解了电缆桥架的分类、特点以及安装要点。
在实际施工过程中，需要严格按照工艺要求进行操作，确保电缆桥架的安装质量。
同时，合理的解决常见问题，也能提高施工效率和工程质量。
一、准备工作
1、熟悉图纸，与水暖、通风、空调各专业协调，确定电缆桥架安装位置及走向，以保证各专业的管道均能安装就位，排列布置合理，符合设计及施工规范要求；同时核算桥架及附件、配件的用量。
2、安装电缆桥架使用的主要机具：电工工具、冲击钻、手电钻、台钻、高凳、卷尺、钢锯、线坠、粉线袋等。
3、为方便安装施工，保证质量，各种特殊形状的弯通、非标准件一律现场实测实量，并把外形尺寸及时提供给生产厂家，由生产厂家进行工厂化加工，这样既能保证工程安装质量，同时降低了现场工人的生产劳动强度。
4、桥架内外应光滑平整，无毛刺，无损伤电缆绝缘的凸起和尖角，不应有扭曲、翘边等变型现象。
螺栓、垫圈、弹簧垫等配件均为镀锌件。
5、配合土建的结构施工，检查确认预留洞、预埋铁的数量位置是否正确，有问题及时处理。
二、施工工艺
1、工艺流程
弹线定位→膨胀螺栓安装→立柱、吊支架和托臂安装→电缆桥架安装→电缆桥架接地
2、弹线定位
根据设计图纸确定进出线、盒、箱、柜等电气器具的安装位置，从始端至终端找好水平线或垂直线，用粉线袋沿墙壁、顶棚等处，沿线路的中心线弹线；按照设计图要求及施工验收规范规定，分匀档距，并用笔标出具体位置。
3、水平桥架支、吊架、托臂的安装，竖直桥架的支架安装方法。
（1）水平桥架（槽式）吊架安装
（2）水平桥架（槽式）墙、立柱支架应做成三角支撑型如下图
图中水平臂与竖直臂等长，焊接为满焊。
靠墙或立柱侧应采用不少于两处膨胀螺栓固定。
其各项参数应符合下表：
（3）竖直桥架（梯式）支架
各项参数应符合下列表格：
4、水平桥架支、吊架、托臂的安装，竖直桥架的支架安装要点
（1）立柱、吊支架和托臂所用钢材应平直，无扭曲。
下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。
（2）立柱、吊支架和托臂应安装牢固，无显著变形，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊、焊漏等缺陷，焊后应做好防腐处理。
（3）立柱、吊支架和托臂的用料规格：严格按产品说明及桥架规格要求配置。
（4）固定支点间距一般不大于1.5m-2.0m。
在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设置固定支持点。
（5）立柱、吊支架和托臂距离上层楼板不应小于150mm-200mm，距地面高度不应低于100mm-150mm。
4、电缆桥架安装及接地
（1）电缆桥架安装前，首先与土建及水暖、通风空调专业协调，确定与通风管、水道管之间的交叉配合问题。
按照电让水的原则，电气管道在上面、水管在下面，桥架处于高点，其次为风管、上、下水管，当局部不能满足要求时需加防水措施。
（2）先进行放线定位，安装立柱、吊支架等，然后进行托臂安装，托臂与吊支件之间使用专用连接片固定，以保证支架与桥架本体之间保持垂直不会受重力作用发生倾斜下垂；再安装桥架本体，桥架本体应使用专业连接板连接牢固，并用专业固定螺栓将桥身固定在托臂上。
（3）先安装电缆桥架直线段及弯通、三通等常规附件，然后现场测量各种特殊形状的弯通、非标准件，并及时把外形尺寸提供给生产厂家，再由生产厂家进行工厂化加工，保证工程安装质量；电缆桥架的安装必须牢固可靠，横平竖直，无扭曲变形，内壁无毛刺，附件齐全。
（4）电缆桥架直线段连接采用连接板，用垫圈、弹簧垫圈、螺母紧固，接口缝隙严密平齐，槽盖装上后平整，无翘角，出线口的位置准确。
（5）电缆桥架在干线、支线、拐弯、进出接线箱的地方应用专用附件进行施工，其附件应与桥架材质相同。
桥架底、盖与各种附件相对接时，接缝处应采用抱脚连接，并用螺丝紧固，应严实平整、固定牢固；桥架各种附件的固定点不应少于两点。
（6）桥架的终端应采用专用的终端头封堵。
（7）在线路分支接头处应采用相应接线箱。
（8）镀锌电缆桥架间连接板的两端连接固定螺栓必须有2个防松垫圈，确保桥架可靠接地。
（9）电缆桥架及其支架全长应有2处与接地（PE）干线相连接。
（10）不允许将穿过墙壁的桥架与墙上的孔洞一起抹死。
三、质量控制
1、电缆桥架敷设应固定牢靠，横平竖直，布置合理，盖板无翘角。
接口严密整齐，拐角、转角、丁字连接正确严实，桥架内外无污染。
2、立柱、吊支架和托臂应布置合理，固定牢固、平整。
3、线路穿过梁、墙、楼板等处时，电缆桥架不应被抹死在建筑物上。
4、电缆桥架与电气器具连接严密，导线无外露现象。
5、电缆桥架水平或垂直敷设直线部分的平直程度和垂直度允许偏差不应超过5mm。
6、电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）可靠。
7、镀锌电缆桥架及其支架全长应不少于2处与接地（PE）干线相连接。
8、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
9、直线段电缆桥架长度超过30m必须设置补偿装置，电缆桥架跨越建筑物变形缝处必须设置补偿装置。
10、电缆桥架转弯处的弯曲半径，不小于桥架内交联聚氯乙烯绝缘电力电缆最小允许弯曲半径15D。
11、电缆桥架水平安装的支架间距为1.5～3m；垂直安装的支架间距不大于2m。
12、电缆桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧。
13、电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，管道的最小净距。
14、敷设在竖井内和穿越不同防火区的电缆桥架，必须有防火隔堵措施，采用4mm厚钢板做防火隔板，用防火堵料封堵严密。
15、支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
四、质量保证措施：
1、熟悉设计图纸，理解并掌握设计意图，发现问题及时联系建设、监理、设计单位，做好图纸会审工作。
2、施工前组织施工人员进行技术交底工作，并做好交底会签，将责任落实到每一个操作工人。
3、材料进入施工现场，必须按产品标准及规定程序进行检查验收，并做好记录及材料报验工作，严禁不合格产品用于工程中。
4、严格按标准、规范、规程及设计图纸组织施工，施工中应与水暖专业、土建专业密切配合，施工质量必须符合现行标准及规范规定。
5、施工过程中及时做好中间检查工作，发现问题及时解决，施工完后，做好自检工作，自检通过后再通知监理单位专业工程师进行隐蔽前验收工作。
6、技术资料应随工程进度及时报验、整理，按系统分类、归档，各种原始检测记录应真实、准确、齐全。
五、成品保护
1、桥架的运输和堆放应附合有关规定，注意防潮防污。
2、使用高凳时，注意不要碰坏建筑物的墙面及门窗。
3、对于易发生受污生部位（如机房、电气竖井等）的桥架，应注意检查，发现后及时处理，补刷防锈漆。
六、注意事项
1、在邻近空调水和空调风道施工时，应注意预留出其保温层的位置。
2、标准层施工时应先施工一层或一个部位，然后请监理及工程有关方面检验认可后，再开始大面和施工。
3、电气竖井垂直桥架的线缆防坠落措施应与桥架施工同步进行。
4、对于受污生锈的桥架，应在穿线放电缆之前处理干净，支架的焊接处应及时涂刷防锈漆。
5、敷设在竖井和不同防火分区的桥架，按设计要求位置，有防火隔堵措施。
防火封堵做法为：用4mm2厚钢板，钢板大于桥架边5cm，两层钢板封堵，两块钢板中间加防火泥进行封堵。
6、出桥架的明配金属管，需要用跨接线将桥架与明配管连接起来。
七、安全措施
1、所有施工人员进入施工现场，必须戴安全帽，穿绝缘鞋。
2 米以上高空作业时，必须系好安全带。
脚手架上作业时，探头板两端必须固定牢固。
梯子上作业应有专人看护并有可靠的防滑措施。
2、现场施工严禁吸烟，各种油料、漆料要按规定地方堆放，设专人看护。
3、使用机械钻孔时，严禁带手套操作或手持工件进行操作。
对三级电源配电箱和手持式电动工具，应经常进行绝缘检查。
4、施工现场要做到活完场清。
5、电缆桥架要堆放到安全地方，不易挤压与碰撞。
电缆桥架安装。
6、使用机具保持机况良好，机容整洁。
