脉冲增量插补方法的原理

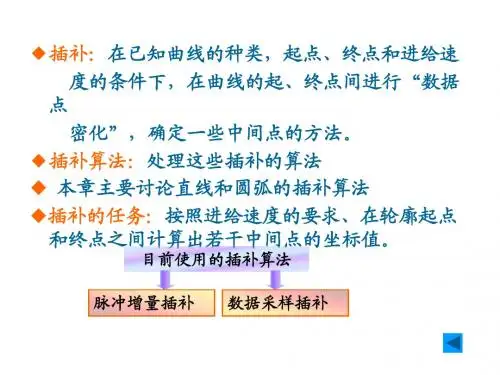

插补原理：在实际加工中，被加工工件轮廓形状千差万别，严格说来，为了满足几何尺寸精度要求，刀具中心轨迹应该准确地依照工件轮廓形状来生成，对于简单曲线数控系统可以比较容易实现，但对于较复杂形状，若直接生成会使算法变得很复杂，计算机工作量也相应地大大增加，因此，实际应用中，常采用一小段直线或圆弧去进行拟合就可满足精度要求(也有需要抛物线和高次曲线拟合情况)，这种拟合方法就是“插补”，实质上插补就是数据密化过程。

插补任务是根据进给速度要求，在轮廓起点和终点之间计算出若干个中间点坐标值，每个中间点计算所需时间直接影响系统控制速度，而插补中间点坐标值计算精度又影响到数控系统控制精度，因此，插补算法是整个数控系统控制核心。

插补算法经过几十年发展，不断成熟，种类很多。

一般说来，从产生数学模型来分，主要有直线插补、二次曲线插补等；从插补计算输出数值形式来分，主要有脉冲增量插补(也称为基准脉冲插补)和数据采样插补[26]。

脉冲增量插补和数据采样插补都有个自特点，本文根据应用场合不同分别开发出了脉冲增量插补和数据采样插补。

1数字积分插补是脉冲增量插补一种。

下面将首先阐述一下脉冲增量插补工作原理。

2.脉冲增量插补是行程标量插补，每次插补结束产生一个行程增量，以脉冲方式输出。

这种插补算法主要应用在开环数控系统中，在插补计算过程中不断向各坐标轴发出互相协调进给脉冲，驱动电机运动。

一个脉冲所产生坐标轴移动量叫做脉冲当量。

脉冲当量是脉冲分配基本单位，按机床设计加工精度选定，普通精度机床一般取脉冲当量为：0.01mm，较精密机床取1或0.5 。

采用脉冲增量插补算法数控系统，其坐标轴进给速度主要受插补程序运行时间限制，一般为1~3m/min。

脉冲增量插补主要有逐点比较法、数据积分插补法等。

逐点比较法最初称为区域判别法，或代数运算法，或醉步式近似法。

这种方法原理是：计算机在控制加工过程中，能逐点地计算和判别加工偏差，以控制坐标进给，按规定图形加工出所需要工件，用步进电机或电液脉冲马达拖动机床，其进给方式是步进式，插补器控制机床。

插补的基本概念脉冲增量插补与数据采样插补的特点和区别逐点比较法的基本原理直线插补和圆弧插补
脉冲增量插补和数据采样插补是实现插补的两种不同方法。

脉冲增量插补是将连续的运动轨迹离散化，以一定的脉冲数来表示，通过控制脉冲信号的频率和方向来控制机床的运动方向和速度。

而数据采样插补则是将预先生成的轨迹数据存储在内存中，通过对数据进行采样来得到机床的控制指令。

脉冲增量插补的特点是运算简单，系统响应速度较快，适合于高速运动控制；但由于其离散化的特点，可能会引入累积误差。

数据采样插补的特点是能够精确控制机床的运动轨迹，减小累积误差，但需要占用较大的内存空间。

逐点比较法是一种用于校正控制系统误差的方法。

其基本原理是通过对实际运动轨迹数据和预期轨迹数据进行逐点比较，根据比较结果来调整机床的控制指令，使实际运动轨迹尽可能地与预期轨迹一致。

逐点比较法的关键是选择合适的比较误差补偿算法，以实现高效准确的校正。

直线插补是指在机床坐标系下，按照直线轨迹进行插补运动。

直线插补的计算相对简单，只需要对坐标进行线性插值即可。

圆弧插补是指在机床坐标系下，按照圆弧轨迹进行插补运动。

圆弧插补的计算相对复杂，需要考虑起点、终点和半径等参数，通过数学运算得出插补指令。

总之，插补是机床运动控制的基础，脉冲增量插补和数据采样插补是两种常见的实现方式，逐点比较法是一种用于校正误差的方法，直线插补和圆弧插补则是两种常见的插补方式。

数控加工中两种插补原理及对应算法数控机床上进行加工的各种工件，大部分由直线和圆弧构成。

因此，大多数数控装置都具有直线和圆弧的插补功能。

对于非圆弧曲线轮廓轨迹，可以用微小的直线段或圆弧段来拟合。

插补的任务就是要按照进给速度的要求，在轮廓起点和终点之间计算出若干中间控制点的坐标值。

由于每个中间点计算的时间直接影响数控装置的控制速度，而插补中间点的计算精度又影响整个数控系统的精度，所以插补算法对整个数控系统的性能至关重要，也就是说数控装置控制软件的核心是插补。

插补的方法和原理很多，根据数控系统输出到伺服驱动装置的信号的不同，插补方法可归纳为脉冲增量插补和数据采样插补两种类型。

一、脉冲增量插补这类插补算法是以脉冲形式输出，每次插补运算一次，最多给每一轴一个进给脉冲。

把每次插补运算产生的指令脉冲输出到伺服系统，以驱动工作台运动。

一个脉冲产生的进给轴移动量叫脉冲当量，用δ表示。

脉冲当量是脉冲分配计算的基本单位，根据加工的精度选择，普通机床取δ＝0.01mm，较为精密的机床取δ＝1μm或0.1μm。

插补误差不得大于一个脉冲当量。

这种方法控制精度和进给速度低，主要运用于以步进电动机为驱动装置的开环控制系统中。

二、数据采样插补数据采样插补又称时间标量插补或数字增量插补。

这类插补算法的特点是数控装置产生的不是单个脉冲，而是数字量。

插补运算分两步完成。

第一步为粗插补，它是在给定起点和终点的曲线之间插入若干个点，即用若干条微小直线段来拟合给定曲线，每一微小直线段的长度△L都相等，且与给定进给速度有关。

粗插补时每一微小直线段的长度△L与进给速度F和插补T周期有关，即△L＝FT。

1 引言1.1 各种插补算法的简介1.1.1 脉冲增量插补算法脉冲增量插补又称基准脉冲插补或行程标量插补，其特点是数控装置在每次插补结束时向各个运动坐标轴输出一个基准脉冲序列，控制机床坐标轴做相互协调的运动，从而加工出具有一定形状的零件轮廓的算法。

每个脉冲代表了刀具或工件的最小位移，脉冲的数量代表了刀具或工件移动的位移量，脉冲序列的频率代表了刀具或工件运动的速度。

显然易见，脉冲增量插补算法的输出是脉冲形式，并且每次仅产生一个单位的行程增量，故称之为脉冲增量插补。

而每个单位脉冲对应坐标轴的位移大小，称之为脉冲当量，一般用&表示或BLU表示。

脉冲当量是脉冲分配的基本单位，也对应于内部数据处理的一个二进制位，它决定了数控机床的加工精度，对于普通数控机床一般δ=0.01mm，对于较为精密的数控机床一般取δ=0.005mm、0.0025mm或0.001mm等。

这类插补算法比较简单，通常仅需几次加法和移位操作就可完成，比较容易用硬件实现，这也正是硬件数控系统较多采用这种算法的主要原因。

当然，也可用软件来模拟硬件实现这类咋不运算。

通常，属于这类插补算法的有：数字脉冲乘法器、逐点比较法、数字积分法以及一些相应的改进算法等。

一般来讲，脉冲增量插补算法较适合于中等精度（如0.1mm）和中等速度（如1～3m/min）的机床数控系统中。

由于脉冲增量插补误差不大于一个脉冲当量，并且其输出地脉冲频率主要受插补程序所用时间的限制，所以，数控系统精度与切削速度之间是相互影响的。

例如实现某脉冲增量插补算法大约需要40us的处理时间，当系统脉冲当量为0.001mm时，就可求得单个运动坐标轴的极限速度约为1.5m/min。

进一步当要求控制两个或两个以上坐标轴时，所获得的轮廓速度还将进一步降低。

反之，如果将系统单轴极限速度提高到15m/min，则要求将脉冲当量增大到0.01mm[1]。

1.1.2 数据采样插补法随着数控系统中计算机的引入，大大缓解了插补运算时间和计算机复杂性之间存在的矛盾，特别是高性能直流伺服系统和交流伺服系统的研制成功，为提高现代数控系统的综合性能创造了充分的条件。

因为插补运算是实时性很强的运算，若算法太复杂，计算机的每次插补运算的时间必然加长，从而限制进给速度指标和精度指标的提高。

3.插补方法的分类❑脉冲增量插补(行程标量插补)特点：✓每次插补的结果仅产生一个单位的行程增量（一个脉冲当量）。

以一个一个脉冲的方式输出给步进电机。

其基本思想是：用折线来逼近曲线（包括直线）。

✓插补速度与进给速度密切相关。

因而进给速度指标难以提高，当脉冲当量为10μm时，采用该插补算法所能获得最高进给速度是3-4 m/min。

✓脉冲增量插补的实现方法较简单，通常仅用加法和移位运算方法就可完成插补。

因此它比较容易用硬件来实现，而且，用硬件实现这类运算的速度很快的。

但是也有用软件来完成这类算法的。

✓这类插补算法有：逐点比较法；最小偏差法；数字积分法；目标点跟踪法；单步追综法等✓它们主要用早期的采用步进电机驱动的数控系统。

✓由于此算法的速度指标和精度指标都难以满足现在零件加工的要求，现在的数控系统已很少采用这类算法了。

❑数字增量插补(时间标量插补)❑特点：插补程序以一定的时间间隔定时(插补周期)运行，在每个周期内根据进给速度计算出各坐标轴在下一插补周期内的位移增量（数字量）。

其基本思想是：用直线段（内接弦线，内外均差弦线，切线）来逼近曲线（包括直线）。

插补运算速度与进给速度无严格的关系。

因而采用这类插补算法时，可达到较高的进给速度（一般可达10m/min以上）。

数字增量插补的实现算法较脉冲增量插补复杂，它对计算机的运算速度有一定的要求，不过现在的计算机均能满足要求。

这类插补方法有：数字积分法(DDA)、二阶近似插补法、双DDA插补法、角度逼近插补法、时间分割法等。

这些算法大多是针对圆弧插补设计的。

这类插补算法主要用于交、直流伺服电机为伺服驱动系统的闭环，半闭环数控系统，也可用于以步进电机为伺服驱动系统的开环数控系统，而且，目前所使用的CNC系统中，大多数都采用这类插补方法。
