数控插补计算法

数控系统数控编程及插补算法实验一、实验目的1. 了解数控编程的基本概念；2. 了解数控编程的常用方法；3. 学习数控编程的主要步骤；4．了解插补算法的原理；5．了解插补算法在数控系统中的实现。

二、实验原理数控编程是数控加工准备阶段的主要内容之一，通常包括分析零件图样，确定加工工艺过程；计算走刀轨迹，得出刀位数据；编写数控加工程序；制作控制介质；校对程序及首件试切。

有手工编程和自动编程两种方法。

总之,它是从零件图纸到获得数控加工程序的全过程。

2.1机床坐标系机床坐标系的确定(1) 机床坐标系的规定标准机床坐标系中X、Y、Z坐标轴的相互关系用右手笛卡尔直角坐标系决定。

在数控机床上，机床的动作是由数控装置来控制的，为了确定数控机床上的成形运动和辅助运动，必须先确定机床上运动的位移和运动的方向，这就需要通过坐标系来实现，这个坐标系被称之为机床坐标系。

例如铣床上，有机床的纵向运动、横向运动以及垂向运动。

在数控加工中就应该用机床坐标系来描述。

标准机床坐标系中X、Y、Z坐标轴的相互关系用右手笛卡尔直角坐标系决定：1）伸出右手的大拇指、食指和中指，并互为90°。

则大拇指代表X坐标，食指代表Y坐标，中指代表Z坐标。

2)大拇指的指向为X坐标的正方向，食指的指向为Y坐标的正方向，中指的指向为Z坐标的正方向。

3)围绕X、Y、Z坐标旋转的旋转坐标分别用A、B、C表示，根据右手螺旋定则，大拇指的指向为X、Y、Z坐标中任意轴的正向，则其余四指的旋转方向即为旋转坐标A、B、C的正向。

(2) 运动方向的规定增大刀具与工件距离的方向即为各坐标轴的正方向，下图为数控车床上两个运动的正方向。

坐标轴方向的确定①Z坐标Z坐标的运动方向是由传递切削动力的主轴所决定的，即平行于主轴轴线的坐标轴即为Z坐标，Z坐标的正向为刀具离开工件的方向。

②X坐标X坐标平行于工件的装夹平面，一般在水平面内。

确定X轴的方向时，要考虑两种情况：1）如果工件做旋转运动，则刀具离开工件的方向为X坐标的正方向。

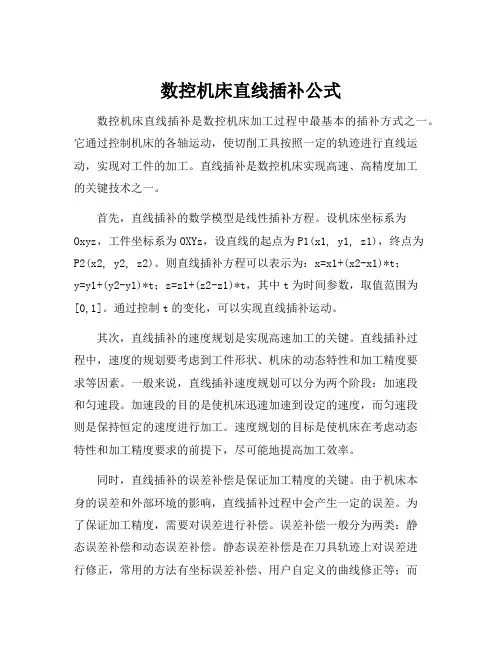

数控机床直线插补公式数控机床直线插补是数控机床加工过程中最基本的插补方式之一。

它通过控制机床的各轴运动，使切削工具按照一定的轨迹进行直线运动，实现对工件的加工。

直线插补是数控机床实现高速、高精度加工的关键技术之一。

首先，直线插补的数学模型是线性插补方程。

设机床坐标系为Oxyz，工件坐标系为OXYz，设直线的起点为P1(x1, y1, z1)，终点为P2(x2, y2, z2)。

则直线插补方程可以表示为：x=x1+(x2-x1)*t；y=y1+(y2-y1)*t；z=z1+(z2-z1)*t，其中t为时间参数，取值范围为[0,1]。

通过控制t的变化，可以实现直线插补运动。

其次，直线插补的速度规划是实现高速加工的关键。

直线插补过程中，速度的规划要考虑到工件形状、机床的动态特性和加工精度要求等因素。

一般来说，直线插补速度规划可以分为两个阶段：加速段和匀速段。

加速段的目的是使机床迅速加速到设定的速度，而匀速段则是保持恒定的速度进行加工。

速度规划的目标是使机床在考虑动态特性和加工精度要求的前提下，尽可能地提高加工效率。

同时，直线插补的误差补偿是保证加工精度的关键。

由于机床本身的误差和外部环境的影响，直线插补过程中会产生一定的误差。

为了保证加工精度，需要对误差进行补偿。

误差补偿一般分为两类：静态误差补偿和动态误差补偿。

静态误差补偿是在刀具轨迹上对误差进行修正，常用的方法有坐标误差补偿、用户自定义的曲线修正等；而动态误差补偿是通过改变刀具轨迹，使得误差在加工过程中得以消除，常用的方法有加速度预测和最优轨迹规划等。

最后，直线插补的应用范围非常广泛。

它适用于各种形状的工件加工，如直线、圆弧、椭圆等。

在汽车制造、航空航天、电子设备等行业中，直线插补广泛应用于零件的加工。

直线插补可以实现高速加工和高精度加工，大大提高了生产效率和产品质量。

总结起来，数控机床直线插补是实现高速、高精度加工的重要技术。

它通过控制机床轴的运动，使切削工具按照一定的轨迹进行直线运动，从而实现对工件的加工。

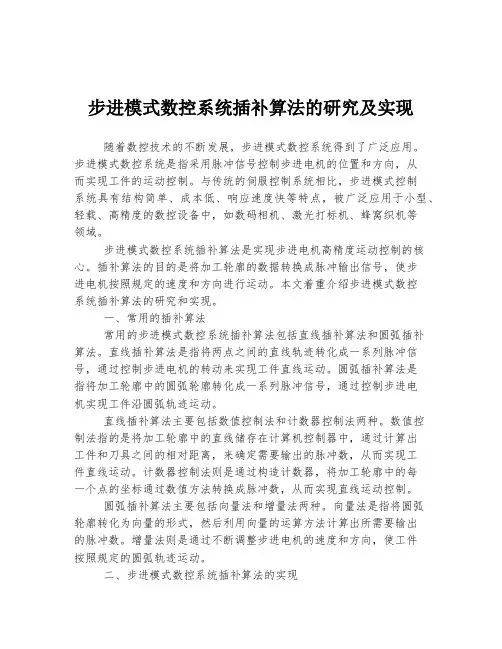

步进模式数控系统插补算法的研究及实现随着数控技术的不断发展，步进模式数控系统得到了广泛应用。

步进模式数控系统是指采用脉冲信号控制步进电机的位置和方向，从而实现工件的运动控制。

与传统的伺服控制系统相比，步进模式控制系统具有结构简单、成本低、响应速度快等特点，被广泛应用于小型、轻载、高精度的数控设备中，如数码相机、激光打标机、蜂窝织机等领域。

步进模式数控系统插补算法是实现步进电机高精度运动控制的核心。

插补算法的目的是将加工轮廓的数据转换成脉冲输出信号，使步进电机按照规定的速度和方向进行运动。

本文着重介绍步进模式数控系统插补算法的研究和实现。

一、常用的插补算法常用的步进模式数控系统插补算法包括直线插补算法和圆弧插补算法。

直线插补算法是指将两点之间的直线轨迹转化成一系列脉冲信号，通过控制步进电机的转动来实现工件直线运动。

圆弧插补算法是指将加工轮廓中的圆弧轮廓转化成一系列脉冲信号，通过控制步进电机实现工件沿圆弧轨迹运动。

直线插补算法主要包括数值控制法和计数器控制法两种。

数值控制法指的是将加工轮廓中的直线储存在计算机控制器中，通过计算出工件和刀具之间的相对距离，来确定需要输出的脉冲数，从而实现工件直线运动。

计数器控制法则是通过构造计数器，将加工轮廓中的每一个点的坐标通过数值方法转换成脉冲数，从而实现直线运动控制。

圆弧插补算法主要包括向量法和增量法两种。

向量法是指将圆弧轮廓转化为向量的形式，然后利用向量的运算方法计算出所需要输出的脉冲数。

增量法则是通过不断调整步进电机的速度和方向，使工件按照规定的圆弧轨迹运动。

二、步进模式数控系统插补算法的实现步进模式数控系统插补算法的实现需要借助计算机控制器来完成。

计算机控制器主要由控制器硬件和控制器软件两部分组成。

控制器硬件主要包括步进电机、细分驱动器、脉冲计数器、控制卡等设备。

控制器软件则是指根据插补算法编写的程序。

步进模式数控系统插补算法实现的具体流程如下：1.读取加工轮廓数据：将加工轮廓中的坐标数据转化为数字形式，在程序中进行读取。

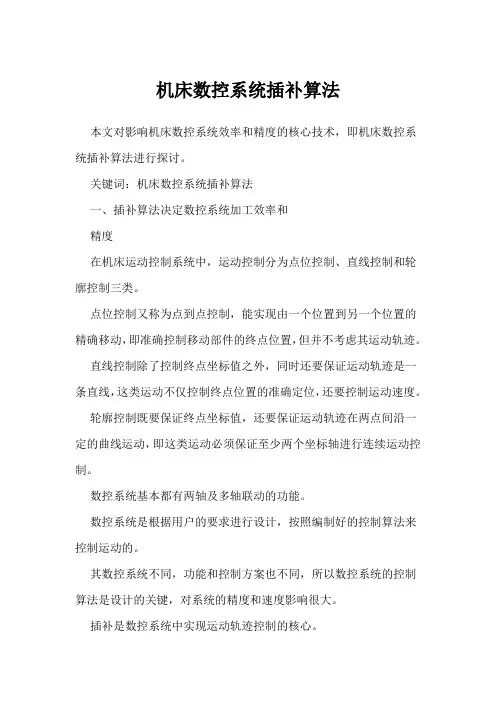

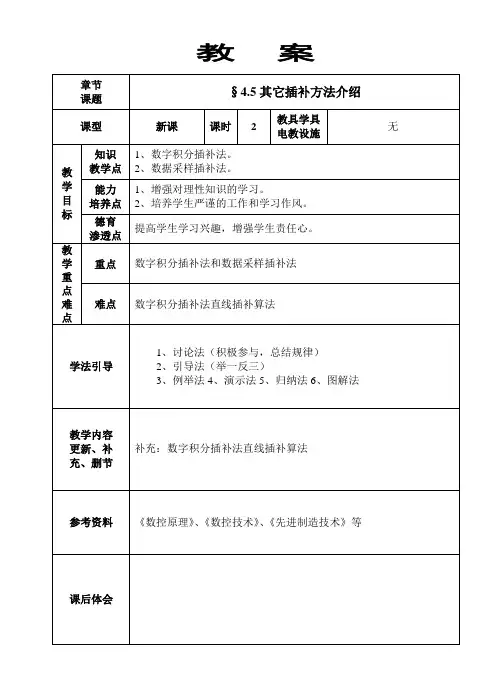

机床数控系统插补算法本文对影响机床数控系统效率和精度的核心技术，即机床数控系统插补算法进行探讨。

关键词：机床数控系统插补算法一、插补算法决定数控系统加工效率和精度在机床运动控制系统中，运动控制分为点位控制、直线控制和轮廓控制三类。

点位控制又称为点到点控制，能实现由一个位置到另一个位置的精确移动，即准确控制移动部件的终点位置，但并不考虑其运动轨迹。

直线控制除了控制终点坐标值之外，同时还要保证运动轨迹是一条直线，这类运动不仅控制终点位置的准确定位，还要控制运动速度。

轮廓控制既要保证终点坐标值，还要保证运动轨迹在两点间沿一定的曲线运动，即这类运动必须保证至少两个坐标轴进行连续运动控制。

数控系统基本都有两轴及多轴联动的功能。

数控系统是根据用户的要求进行设计，按照编制好的控制算法来控制运动的。

其数控系统不同，功能和控制方案也不同，所以数控系统的控制算法是设计的关键，对系统的精度和速度影响很大。

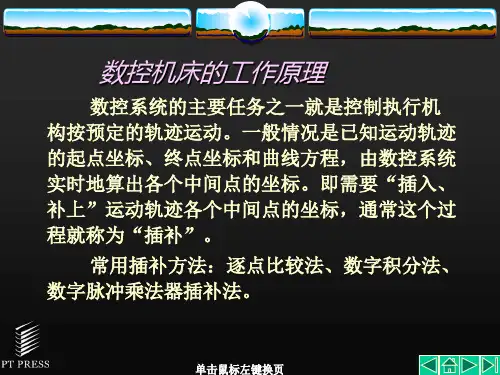

插补是数控系统中实现运动轨迹控制的核心。

数控装置根据输入的零件程序的信息，将程序段所描述的曲线的起点、终点之间的空间进行数据密化，从而形成要求的轮廓轨迹，对于简单的曲线，数控系统比较容易实现，但对于较复杂的形状，若直接生成算法会变得很复杂，计算机的工作量也会很大。

因此可以采用小段直线或者圆弧去拟合，这种“数据密化”机能就是插补。

插补的任务就是根据轮廓形状和进给速度的要求，在一段轮廓的起点和终点之间，计算出若干个中间点的坐标值。

插补的实质就是“数据点的密化”。

因此，在轮廓控制系统中，加工效率和精度取决于插补算法的优劣。

二、插补算法体现数控系统的核心技术1.插补算法的研究途径目前对插补方算法的研究有：一是基于圆弧参数方程的、以步进角为中间变量的新型圆弧插补算法;结合计算机数值运算的特点，改进了距离终点判别方法，利用下一插补点与插补终点的距离作为终点判别依据。

二是割线进给代替圆弧进给的插补方法和递推公式，这种方法计算简便、快速，容易达到精度要求，避免了原来算法的近似取值的缺点，能够提高数控机床的插补精度和加工效率。

三轴直线插补算法三轴直线插补算法的基本思想是，在给定的起点和终点之间，通过三轴轴向的插补计算，使工件沿直线轨迹运动。

在三维数控机床中，主要有X轴、Y轴和Z轴，分别对应于机床的长、宽和高方向。

因此，三轴插补算法需要同时考虑这三个轴向的插补运动。

1.确定起点和终点的坐标。

起点和终点的坐标值在数控程序中给定。

2.计算直线的总长度。

使用直线的起点和终点坐标，可以计算出直线的总长度，即L = sqrt((X2-X1)^2 + (Y2-Y1)^2 + (Z2-Z1)^2)。

3.确定插补段数。

根据给定的插补精度要求，可以计算出每段插补的长度，即dl = L / N，其中N为插补的段数。

4.计算每段插补的坐标。

根据起点和终点的坐标，以及插补段数，可以计算出每段插补的坐标。

例如，在X轴上的插补，可以使用插补段数来对直线上的点进行离散分割，计算每段插补点的X坐标。

5.计算每段插补的速度。

根据每段插补的长度，可以计算出每段插补的速度。

在三轴插补中，每个轴向的速度可能是不同的，需要根据机床的特性和加工要求进行调整。

6.实现插补运动。

将计算得到的每段插补点的坐标和速度传入机床的运动控制系统中，控制机床按照这些插补点和速度进行直线插补运动。

在实际的三轴直线插补算法中，还需要考虑很多其他因素，例如限制运动加速度、保证运动的平滑性、补偿机床误差等。

这些因素根据具体的机床类型和工件加工要求进行调整和优化，以实现高精度、高效率的加工。

总之，三轴直线插补算法是一种在三维数控机床中常用的运动控制方法。

它通过计算多段插补点和速度，使工件按照直线轨迹进行运动。

在实际的应用中，需要根据机床特性和加工要求进行调整和优化，以满足不同的加工需求。

数控机床的刀具插补算法与轨迹平滑优化数控机床是现代制造业中不可或缺的设备之一。

它通过计算机控制来完成各种复杂的加工任务。

在数控机床的操作中，刀具插补算法和轨迹平滑优化是两个重要的方面。

本文将探讨这两个方面的原理和应用。

刀具插补算法是数控机床中的核心技术之一。

它负责根据加工轨迹和工艺要求，计算出刀具的运动轨迹和速度。

常见的刀具插补算法有直线插补、圆弧插补和螺旋线插补等。

直线插补是最简单的插补方式，通过计算两个点之间的直线距离和速度来确定刀具的运动轨迹。

圆弧插补则是通过计算刀具在两个点之间的圆弧路径来实现曲线加工。

螺旋线插补是一种特殊的插补方式，它通过计算刀具在空间中的螺旋路径来实现螺旋加工。

这些插补算法的实现需要考虑到加工的精度和效率，同时还要考虑到机床的动力学特性和刀具的限制条件。

除了刀具插补算法，轨迹平滑优化也是数控机床中的重要技术之一。

在刀具插补过程中，由于机床的动力学特性和刀具的限制条件，刀具的运动轨迹可能会出现不平滑的情况。

这不仅会影响加工的质量，还会增加机床的振动和噪音。

因此，轨迹平滑优化就显得尤为重要。

轨迹平滑优化的目标是通过调整刀具的运动轨迹和速度，使得刀具的运动更加平滑和稳定。

常见的轨迹平滑优化方法有B样条曲线拟合和加速度平滑控制等。

B样条曲线拟合是一种通过调整刀具的插补点来实现轨迹平滑的方法。

它通过在刀具插补点之间插入额外的控制点，使得刀具的运动轨迹更加平滑。

加速度平滑控制则是一种通过调整刀具的加速度和速度来实现轨迹平滑的方法。

它通过限制刀具的加速度和速度，使得刀具的运动更加平缓和稳定。

刀具插补算法和轨迹平滑优化在数控机床的应用中起着至关重要的作用。

它们不仅可以提高加工的效率和质量，还可以减少机床的振动和噪音。

在实际应用中，我们还可以根据具体的加工要求和机床的特性来选择合适的插补算法和轨迹平滑优化方法。

同时，我们还可以结合机器学习和人工智能等技术来进一步优化刀具插补算法和轨迹平滑优化方法，以满足不断变化的加工需求。
