第四章 CNC的插补原理(1)

插补开放分类：技术数控技术高新技术数控装置根据输入的零件程序的信息，将程序段所描述的曲线的起点、终点之间的空间进行数据密化，从而形成要求的轮廓轨迹，这种“数据密化”机能就称为“插补”。

编辑摘要插补- 概述机构按预定的轨迹运动。

一般情况是一致运动轨迹的起点坐标、终点坐标和轨迹的曲线方程，由数控系统实施地算出各个中间点的坐标。

在数控机床中，刀具不能严格地按照要求加工的曲线运动，只能用折线轨迹逼近所要加工的曲线。

机床数控系统依照一定方法确定刀具运动轨迹的过程。

也可以说，已知曲线上的某些数据，按照某种算法计算已知点之间的中间点的方法，也称为“数据点的密化”。

数控装置根据输入的零件程序的信息，将程序段所描述的曲线的起点、终点之间的空间进行数据密化，从而形成要求的轮廓轨迹，这种“数据密化”机能就称为“插补”。

插补计算就是数控装置根据输入的基本数据，通过计算，把工件轮廓的形状描述出来，边计算边根据计算结果向各坐标发出进给脉冲，对应每个脉冲，机床在响应的坐标方向上移动一个脉冲当量的距离，从而将工件加工出所需要轮廓的形状。

插补- 分类1、直线插补直线插补（Llne Interpolation）这是车床上常用的一种插补方式，在此方式中，两点间的插补沿着直线的点群来逼近，沿此直线控制刀具的运动。

一个零件的轮廓往往是多种多样的,有直线,有圆弧,也有可能是任意曲线,样条线等. 数控机床的刀具往往是不能以曲线的实际轮廓去走刀的,而是近似地以若干条很小的直线去走刀,走刀的方向一般是x和y方向. 插补方式有:直线插补,圆弧插补,抛物线插补,样条线插补等所谓直线插补就是只能用于实际轮廓是直线的插补方式(如果不是直线,也可以用逼近的方式把曲线用一段段线段去逼近,从而每一段线段就可以用直线插补了).首先假设在实际轮廓起始点处沿x方向走一小段(一个脉冲当量),发现终点在实际轮廓的下方,则下一条线段沿y方向走一小段,此时如果线段终点还在实际轮廓下方,则继续沿y方向走一小段,直到在实际轮廓上方以后,再向x方向走一小段,依次循环类推.直到到达轮廓终点为止.这样,实际轮廓就由一段段的折线拼接而成,虽然是折线,但是如果我们每一段走刀线段都非常小(在精度允许范围内),那么此段折线和实际轮廓还是可以近似地看成相同的曲线的--------这就是直线插补.2、圆弧插补圆弧插补（Circula : Interpolation）这是一种插补方式，在此方式中，根据两端点间的插补数字信息，计算出逼近实际圆弧的点群，控制刀具沿这些点运动，加工出圆弧曲线。

插补原理：在实际加工中，被加工工件轮廓形状千差万别，严格说来，为了满足几何尺寸精度要求，刀具中心轨迹应该准确地依照工件轮廓形状来生成，对于简单曲线数控系统可以比较容易实现，但对于较复杂形状，若直接生成会使算法变得很复杂，计算机工作量也相应地大大增加，因此，实际应用中，常采用一小段直线或圆弧去进行拟合就可满足精度要求(也有需要抛物线和高次曲线拟合情况)，这种拟合方法就是“插补”，实质上插补就是数据密化过程。

插补任务是根据进给速度要求，在轮廓起点和终点之间计算出若干个中间点坐标值，每个中间点计算所需时间直接影响系统控制速度，而插补中间点坐标值计算精度又影响到数控系统控制精度，因此，插补算法是整个数控系统控制核心。

插补算法经过几十年发展，不断成熟，种类很多。

一般说来，从产生数学模型来分，主要有直线插补、二次曲线插补等；从插补计算输出数值形式来分，主要有脉冲增量插补(也称为基准脉冲插补)和数据采样插补[26]。

脉冲增量插补和数据采样插补都有个自特点，本文根据应用场合不同分别开发出了脉冲增量插补和数据采样插补。

1数字积分插补是脉冲增量插补一种。

下面将首先阐述一下脉冲增量插补工作原理。

2.脉冲增量插补是行程标量插补，每次插补结束产生一个行程增量，以脉冲方式输出。

这种插补算法主要应用在开环数控系统中，在插补计算过程中不断向各坐标轴发出互相协调进给脉冲，驱动电机运动。

一个脉冲所产生坐标轴移动量叫做脉冲当量。

脉冲当量是脉冲分配基本单位，按机床设计加工精度选定，普通精度机床一般取脉冲当量为：0.01mm，较精密机床取1或0.5 。

采用脉冲增量插补算法数控系统，其坐标轴进给速度主要受插补程序运行时间限制，一般为1~3m/min。

脉冲增量插补主要有逐点比较法、数据积分插补法等。

逐点比较法最初称为区域判别法，或代数运算法，或醉步式近似法。

这种方法原理是：计算机在控制加工过程中，能逐点地计算和判别加工偏差，以控制坐标进给，按规定图形加工出所需要工件，用步进电机或电液脉冲马达拖动机床，其进给方式是步进式，插补器控制机床。

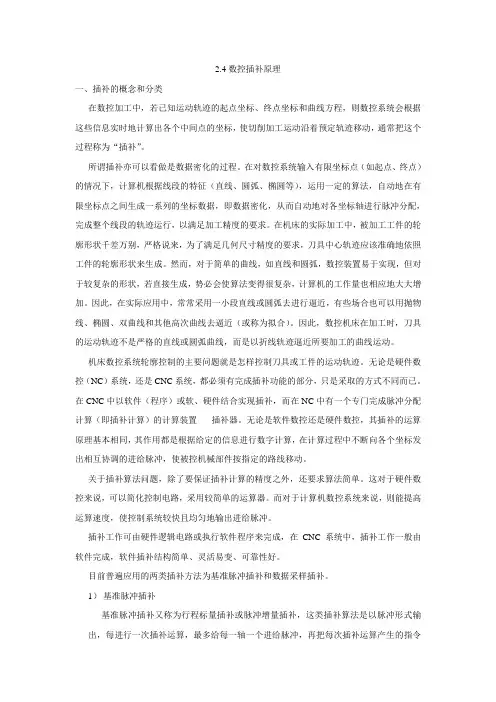

2.4数控插补原理一、插补的概念和分类在数控加工中，若已知运动轨迹的起点坐标、终点坐标和曲线方程，则数控系统会根据这些信息实时地计算出各个中间点的坐标，使切削加工运动沿着预定轨迹移动，通常把这个过程称为“插补”。

所谓插补亦可以看做是数据密化的过程。

在对数控系统输入有限坐标点（如起点、终点）的情况下，计算机根据线段的特征（直线、圆弧、椭圆等），运用一定的算法，自动地在有限坐标点之间生成一系列的坐标数据，即数据密化，从而自动地对各坐标轴进行脉冲分配，完成整个线段的轨迹运行，以满足加工精度的要求。

在机床的实际加工中，被加工工件的轮廓形状千差万别，严格说来，为了满足几何尺寸精度的要求，刀具中心轨迹应该准确地依照工件的轮廓形状来生成。

然而，对于简单的曲线，如直线和圆弧，数控装置易于实现，但对于较复杂的形状，若直接生成，势必会使算法变得很复杂，计算机的工作量也相应地大大增加。

因此，在实际应用中，常常采用一小段直线或圆弧去进行逼近，有些场合也可以用抛物线、椭圆、双曲线和其他高次曲线去逼近（或称为拟合）。

因此，数控机床在加工时，刀具的运动轨迹不是严格的直线或圆弧曲线，而是以折线轨迹逼近所要加工的曲线运动。

机床数控系统轮廓控制的主要问题就是怎样控制刀具或工件的运动轨迹。

无论是硬件数控（NC）系统，还是CNC系统，都必须有完成插补功能的部分，只是采取的方式不同而已。

在CNC中以软件（程序）或软、硬件结合实现插补，而在NC中有一个专门完成脉冲分配计算（即插补计算）的计算装置-----插补器。

无论是软件数控还是硬件数控，其插补的运算原理基本相同，其作用都是根据给定的信息进行数字计算，在计算过程中不断向各个坐标发出相互协调的进给脉冲，使被控机械部件按指定的路线移动。

关于插补算法问题，除了要保证插补计算的精度之外，还要求算法简单。

这对于硬件数控来说，可以简化控制电路，采用较简单的运算器。

而对于计算机数控系统来说，则能提高运算速度，使控制系统较快且均匀地输出进给脉冲。

CNC装置的插补原理CNC装置的插补原理一、插补的概念为了加工零件的轮廓，在加工过程中，需要保证刀具相对工件时刻运动的位置是在零件轮廓的轨迹上，这就需要知道不同时刻刀具相对工件运动的位置坐标，以便实现位置控制。

而在零件加工程序中仅提供了描述轮廓线形所必须的参数：直线—出发点和终点坐标；圆弧—出发点、终点坐标以及顺圆或逆圆。

这就需要在加工（运动）过程中，实时地根据给定轮廓线形和给定进给速度要求计算出不同时刻刀具相对工件的位置，即出发点和终点之间的若干个中间点。

这就是插补的概念。

插补定义：插补就是根据给定进给速度给定轮廓线形的要求，在轮廓已知点之间，确定一些中间点的方法，称为插补方法或插补原理。

每种线形的插补方法，有可以有不同的计算方法来实现，那么，具体实现插补原理的计算方法称为插补算法。

插补算法的优劣直接影响CNC系统的性能指标。

二、评价插补算法的指标1、稳定性指标插补运算是一种迭代运算，即由上一次计算结果求得本次的计算结果：Xi=Xi-1+Δi。

作为数值计算，每次计算会存在计算误差和舍进误差。

计算误差：指由于采用近似计算而产生的误差；舍进误差：指计算结果圆整时所产生的误差。

对于某一算法，误差可能不随迭代次数的增加而积累，而另一算法误差可能随迭代的次数增加而积累，那么，一种算法对计算误差和舍进误差有没有积累效应，就是算法的稳定性。

为了确保轮廓加工精度，插补算法必须是稳定的。

插补算法稳定的充分必要条件是，在插补计算过程中，其舍进误差和计算误差不随迭代次数的增加而积累。

2、插补精度指标插补精度指插补轮廓与给定轮廓的符合程度，可用插补误差来评价。

插补误差包括：逼近误差δa、计算误差δc、圆整误差δr。

逼近误差和计算误差与插补算法密切相关。

要求：插补误差（轨迹误差）不大于系统的最小运动指令或脉冲当量。

3、合成速度的均匀性指标合成速度的均匀性是指插补运算输出的各轴进给量，经运动合成的实际速度与给定的进给速度的符合程度，由速度不均匀系数描述：式中，F—给定的进给速度；Fc—实际合成进给速度。
