回弹法检测砌筑砂浆强度作业指导书(带例题版)

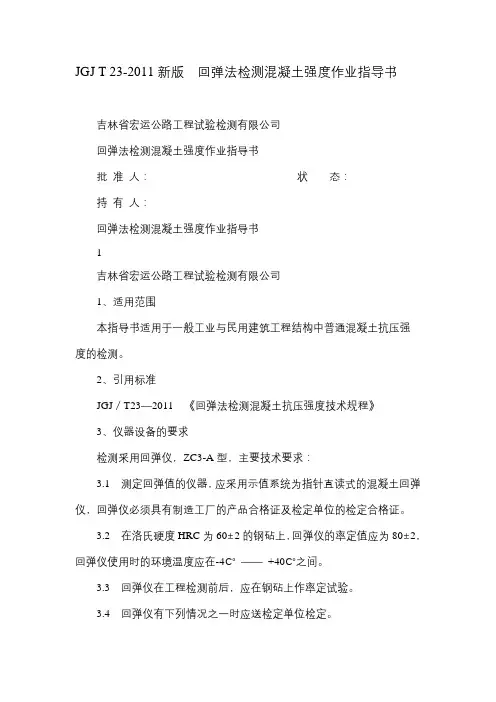

JGJ T 23-2011新版回弹法检测混凝土强度作业指导书吉林省宏运公路工程试验检测有限公司回弹法检测混凝土强度作业指导书批准人：状态：持有人：回弹法检测混凝土强度作业指导书1吉林省宏运公路工程试验检测有限公司1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。

2、引用标准JGJ／T23—2011 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪，ZC3-A型，主要技术要求：3.1 测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。

3.2 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2，回弹仪使用时的环境温度应在-4℃——+40℃之间。

3.3 回弹仪在工程检测前后，应在钢砧上作率定试验。

3.4 回弹仪有下列情况之一时应送检定单位检定。

a．新回弹仪启用前b. 超过检定有效期限c．一般情况下，半年检测一次。

d. 经常规保养后，钢砧率定值不合格。

e．遭受严重撞击或其他伤害。

3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。

率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90０。

弹击杆每旋转一次的率定平均值均符合80±2的要求。

2吉林省宏运公路工程试验检测有限公司4、检测结构或构件混凝土强度时，应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级；c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等；e.必要的设计图纸和施工记录；f.检测原因。

5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：一、单个检测：适用于单独的结构或构件的检测；二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。

回弹法检测混凝土强度作业指导书批准人：状态：持有人：回弹法检测混凝土强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。

2、引用标准JGJ／T23—2011 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪，ZC3-A型，主要技术要求：3.1 测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。

3.2 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2，回弹仪使用时的环境温度应在-4℃——+40℃之间。

3.3 回弹仪在工程检测前后，应在钢砧上作率定试验。

3.4 回弹仪有下列情况之一时应送检定单位检定。

a．新回弹仪启用前b. 超过检定有效期限c．一般情况下，半年检测一次。

d. 经常规保养后，钢砧率定值不合格。

e．遭受严重撞击或其他伤害。

3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。

率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90０。

弹击杆每旋转一次的率定平均值均符合80±2的要求。

4、检测结构或构件混凝土强度时，应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级；c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等；e.必要的设计图纸和施工记录；f.检测原因。

5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：一、单个检测：适用于单独的结构或构件的检测；二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。

回弹法检测砌筑砂浆强度作业指导书(带例题版)..1、适用范围砂浆回弹法是采用砂浆回弹仪检测墙体、柱中砂浆表面的硬度，根据回弹值和碳化深度推定其强度的方法；主要用于检测烧结普通砖和烧结多孔砖墙体中的砂浆强度及砂浆强度均匀性检查。

不适用于推定高温、长期浸水、遭受火灾、环境侵蚀等砌筑砂浆的强度。

对砌筑砂浆的现场检测，除应执行本《作业指导书》外，尚应符合国家现行的有关强制性标准的规定。

检测时，应用回弹仪测试砂浆表面硬度，并应用浓度1%～2%的酚酞酒精溶液测试砂浆表面碳化深度，应以回弹值和碳化深度两项指标换算砂浆强度。

2、检测目的对新建砌体工程检测及推定砌筑砂浆的强度；当遇到下列情况之一时，应按本规定检测和推定砌筑砂浆的强度：2.1、砌体结构没有砂浆试块；2.2、砂浆试块缺乏代表性或试件数量不足；2.3、砂浆试块的试验结果有怀疑或争议；2.4、砂浆试块的试验结果，不能满足设计要求，需要确定砌体砂浆的抗压强度；2.5、发生工程事故或对施工质量有怀疑和争议，需要进一步分析砌筑砂浆和砌体强度。

2.6、对既有砌体结构，在进行下列鉴定时，可按本办法检测和推定砌筑砂浆的强度：2.6.1、安全鉴定、危房鉴定或其他应急鉴定；2.6.2、抗震鉴定；2.6.3、大修前的可靠性鉴定；2.6.4、危房改变用途、改建、加层或扩建前的鉴定。

3、执行标准《砌体结构工程施工质量验收规范》GB 50203-2011；《建筑结构检测技术标准》GB/T 50344-2004；《砌体工程现场检测技术标准》GB/T50315-2011；4、检测依据4.1、被检测工程的施工图纸及相应变更，施工验收资料，砌筑砂浆的品种及有关原材料的测试资料；4.2、现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。

4.3、工程建设时间；进一步明确检测原因和委托方的具体要求；4.4、以往工程质量检测情况。

5、操作人员及注意事项5.1、凡使用回弹仪进行工程检测的人员，均应经专门培训合格后方可进行检测。

砂浆回弹法检测抗压强度作业指导书砂浆是建筑施工中常用的一种材料，其质量的好坏直接影响到建筑物的承载能力和使用寿命。

砂浆的强度是评价其品质的重要指标之一，而砂浆回弹法检测抗压强度是一种比较简便、准确的检测方法。

本文将介绍砂浆回弹法检测抗压强度的作业指导书，以便工作者能够更好地进行检测作业。

一、仪器设备进行砂浆回弹法检测抗压强度所需的仪器设备主要有回弹仪、毛刷、钩梯和张力螺纹等。

其中，回弹仪是最主要的设备，其用途是测量物体受到外力作用后回弹的程度，因而能够确定物体的硬度和强度。

回弹仪的工作原理是基于弹性力学和动力学原理。

二、砂浆的制备在砂浆回弹法检测抗压强度之前，首先需要进行砂浆的制备。

具体来说，砂浆的制备过程如下：首先将水倒入桶中，并打入适量的水泥和砂子，然后将其用力搅拌，直至呈现出均匀的状态。

待砂浆制备好后，应在2小时之内进行检测。

如果制备时间过长，砂浆的强度会受到影响，会对检测结果产生偏差。

三、检测步骤在进行砂浆回弹法检测抗压强度时，首先应将砂浆样品用光滑平坦的表面压制成为规定尺寸的小块，并擦干表面的水分。

然后，将测试仪器放在样品的中央位置，将其牢固放置，以避免被施加的压力太大而导致仪器移位。

接下来，应将仪器的指针归零，并将回弹仪垂直于样品表面，用自身的重力施加压力，并记录仪器指针指示的数值。

这一步骤应重复至少三次，以保证检测结果的准确度。

四、数据处理进行完砂浆回弹法检测抗压强度之后，应将所得数据处理出样品的抗压强度值。

具体来说，可以采用下列公式进行计算：抗压强度 = 14.2 ×回弹值其中，14.2是经过实验验证的常量。

同时，在处理数据时还要注意将不同样品的检测结果进行对比和分析，以便确定砂浆的质量。

五、检测注意事项在进行砂浆回弹法检测抗压强度时，应注意以下事项：首先，要保证样品的制备质量，以免影响检测结果的准确度；其次，要对仪器进行定期维护和检查，以保证其正常工作；此外，检测时还要注意安全，谨防仪器滑落或碰撞，以免对人员和设备造成伤害。

回弹法检测混凝土强度作业指导书批准人：状态：持有人：回弹法检测混凝土强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。

2、引用标准JGJ／T23—2011 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪，ZC3-A型，主要技术要求：3.1 测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。

3.2 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2，回弹仪使用时的环境温度应在-4℃——+40℃之间。

3.3 回弹仪在工程检测前后，应在钢砧上作率定试验。

3.4 回弹仪有下列情况之一时应送检定单位检定。

a．新回弹仪启用前b. 超过检定有效期限c．一般情况下，半年检测一次。

d. 经常规保养后，钢砧率定值不合格。

e．遭受严重撞击或其他伤害。

3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。

率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90０。

弹击杆每旋转一次的率定平均值均符合80±2的要求。

4、检测结构或构件混凝土强度时，应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级；c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等；e.必要的设计图纸和施工记录；f.检测原因。

5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：一、单个检测：适用于单独的结构或构件的检测；二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。

回弹法检测砌筑砂浆抗压强度作业指导书编号：编制：审批：回弹法检测砌筑砂浆抗压强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中砌筑砂浆抗压强度的检测。

2、依据标准GB/T 50315-2011《砌体工程现场检测技术标准》3、仪器设备的要求3.1 砂浆回弹仪的主要技术性能指标应符合表12.2.1的要求，其示值系统宜为指针直读式。

表12.2.1 砂浆回弹仪主要技术性能指标3.2 砂浆回弹仪的检定和保养，应按国家现行有关回弹仪的检定标准执行。

3.2 砂浆回弹仪在工程检测前后，均应在钢砧上进行率定测试。

4、检测结构或构件砂浆强度时，应具有下列资料1.收集被检测工程的图纸、施工验收资料、砖与砂浆品种及有关原材料的测试资料。

2.现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。

3.工程建设时间。

4.进一步明确检测原因和委托方的具体要求。

5.以往工程质量检测情况。

5、抽样方法及样本大小以及技术规定5.1 当检测对象为整栋建筑物或建筑物的一部分时，应将其划分为一个或若干个可以独立进行分析的结构单元，每一结构单元应划分为若干个检测单元。

5.2 每一检测单元内，不宜少于6个测区，应将单个构件（单片墙体、柱）作为一个测区。

当一个检测单元不足6个构件时，应将每个构件作为一个测区。

5.3 每一测区应随机布置若干测点。

砂浆回弹法，测点数不应少于5个。

5.4 对既有建筑物或应委托方要求仅对建筑物的部分或个别部位检测时，测区和测点数可减少，但一个检测单元的测区数不宜少于3个。

5.5 测点布置应能使测试结果全面、合理反映检测单元的施工质量或其受力性能。

5.6 测位处应按下列要求进行处理：1.粉刷层、勾缝砂浆、污物等应清楚干净。

2.弹击点处的砂浆表面，应仔细打磨平整，并应除去浮灰。

3.磨掉表面砂浆的深度应为5mm~10mm，且不应小于5mm。

5.7 每个测位内应均匀布置12个弹击点。

回弹法检测混凝土强度作业指导书批准人：状态：持有人：回弹法检测混凝土强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。

2、引用标准JGJ／T23—2011 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪，ZC3-A型，主要技术要求：3.1 测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。

3.2 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2，回弹仪使用时的环境温度应在-4℃——+40℃之间。

3.3 回弹仪在工程检测前后，应在钢砧上作率定试验。

3.4 回弹仪有下列情况之一时应送检定单位检定。

a．新回弹仪启用前b. 超过检定有效期限c．一般情况下，半年检测一次。

d. 经常规保养后，钢砧率定值不合格。

e．遭受严重撞击或其他伤害。

3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。

率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90０。

弹击杆每旋转一次的率定平均值均符合80±2的要求。

4、检测结构或构件混凝土强度时，应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级；c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等；e.必要的设计图纸和施工记录；f.检测原因。

5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：一、单个检测：适用于单独的结构或构件的检测；二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。

回弹法检测烧结砖砌体中砌筑砂浆强度1适用范围本作业指导书适用于新建、在建和既有烧结普通砖或烧结多孔砖砌体中砂浆强度推定，主要用于砂浆强度匀质性检查。

不适用于推定高温、长期浸水、遭受火灾、环境浸蚀等砌筑砂浆的强度；其它块材砌体不适用；砂浆强度小于2MPa的墙体不适用。

墙体水平灰缝砌筑不饱满或表面粗糙且无法磨平时不得采用。

现场检测时，砌筑砂浆的龄期不应低于28d。

2应用标准GB/T 50315-2011《砌体工程现场检验技术标准》GB 50203-2011《砌体工程施工质量验收规范》3仪器设备（1）砂浆回弹仪，标称动能0.196J（2）钻、锤等工具(3)碳化深度测定仪或游标卡尺（4）1%~2%酚酞酒精试剂砂浆回弹仪必须技术性能指标正常，检定合格并在检定有效期内，检测前后均应在钢砧上率定，率定值74±2。

4试验步骤4.1 抽样依据 GB/T 50315-2011《砌体工程现场检验技术标准》，整栋建筑物划分为一个或多个可独立进行分析（鉴定）的结构单元，每个结构单元内同一材料品种、同一强度等级不超过250m3砌体为一检测单元（即一检验批）；按GB 50203-2011《砌体工程施工质量验收规范》还应每一楼层主体砌体不超过250m3（填充墙可多楼层合并；基础算作一个楼层）为一检验批。

每一检测单元（检验批）不宜少于6个测区，应将单个构件（单片墙体、柱）作为测区，每个测区测位数（相当于其它检测方法的测点）不应少于5个。

对既有建筑物或应委托方要求仅对建筑物部分或个别部位检测时，测区和测位数可减少，但一个检测单元的测区数不宜少于3个。

测区测点布置应能使测试结果全面、合理反映检测单元的施工质量或其受力性能。

4.2 测位宜选在承重墙的可测面上，并避开门窗洞口及预埋件等附近的墙体。

墙面上每个测位的面积宜大于0.3m2。

4.3 测位处理（1）测位处的粉刷层、勾缝砂浆、污物等应清除干净。

(2)弹击点处的砂浆表面，应仔细打磨平整，并应除去浮灰。

回弹法检测烧结砖砌体中砖的抗压强度1适用范围本作业指导书适用于推定砌体工程现场烧结普通砖和烧结多孔砖砌体中砖的抗压强度。

砖强度适用范围限于6MPa~30MPa（见标准表 3.4.3）。

不适用于推定表面已风化或遭受冻害、环境侵蚀的烧结普通砖和烧结多孔砖砌体中砖的抗压强度。

2执行标准GB/T 50315-2011《砌体工程现场检验技术标准》3仪器设备砖回弹仪，标称动能0.735J。

使用前应检查仪器必须技术性能正常、检定合格并在检定与校准有效期内。

回弹仪在工程检测前后，应在钢砧上作率定试验，在洛氏硬度HRC为60±2的钢砧上率定值应为74±2。

4试验步骤4.1抽样及测区、测点布置依据 GB/T 50315-2011《砌体工程现场检验技术标准》整栋建筑物划分为一个或多个可独立进行分析（鉴定）的结构单元，每个结构单元内同一材料品种、同一强度等级不超过250m3砌体为一检测单元，即一个检验批（见条文说明）；【按GB 50203-2011《砌体工程施工质量验收规范》还应每一楼层主体砌体不超过250m3（填充墙可多楼层合并；基础算作一个楼层）为一检验批】。

每一检测单元（检验批）应随机选取10个测区，每个测区面积不宜小于1.0m2，应在其中随机选择条面向外的10块砖作为10个测位供回弹测试。

选择的砖与砖墙边缘的距离应大于250mm。

4.2被检测砖应为外观质量合格的完整砖。

砖的条面应干燥、清洁、平整，不应有饰面层、粉刷层，必要时可用砂轮清除表面的杂物，并应磨平测面，同时应用毛刷刷去粉尘。

4.3在每块砖的测面上应均匀布置5个弹击点。

选定弹击点时应避开砖表面的缺陷。

相邻两弹击点的间距不应小于20mm，弹击点距砖边缘不应小于20mm，每一弹击点应只能弹击一次，回弹值读数应估读至1。

测试时，回弹仪应处于水平状态，其轴线应垂直于砖的测面。

5数据处理5.1 单个测位的回弹值应取5个弹击点回弹值的平均值。

5.2第i测区第j个测位的抗压强度换算值按下列公式计算：1.烧结普通砖：f1ij=2×10-2R2-0.45R+1.252.烧结多孔砖：f1ij=1.70×10-3R2.48式中：f1ij——第i测区j个测位的砖抗压强度换算值（MPa），精确至0.1。

1、适用范围砂浆回弹法是采用砂浆回弹仪检测墙体、柱中砂浆表面的硬度，根据回弹值和碳化深度推定其强度的方法；主要用于检测烧结普通砖和烧结多孔砖墙体中的砂浆强度及砂浆强度均匀性检查。

不适用于推定高温、长期浸水、遭受火灾、环境侵蚀等砌筑砂浆的强度。

对砌筑砂浆的现场检测，除应执行本《作业指导书》外，尚应符合国家现行的有关强制性标准的规定。

检测时，应用回弹仪测试砂浆表面硬度，并应用浓度1%～2%的酚酞酒精溶液测试砂浆表面碳化深度，应以回弹值和碳化深度两项指标换算砂浆强度。

2、检测目的对新建砌体工程检测及推定砌筑砂浆的强度；当遇到下列情况之一时，应按本规定检测和推定砌筑砂浆的强度：2.1、砌体结构没有砂浆试块；2.2、砂浆试块缺乏代表性或试件数量不足；2.3、砂浆试块的试验结果有怀疑或争议；2.4、砂浆试块的试验结果，不能满足设计要求，需要确定砌体砂浆的抗压强度；2.5、发生工程事故或对施工质量有怀疑和争议，需要进一步分析砌筑砂浆和砌体强度。

2.6、对既有砌体结构，在进行下列鉴定时，可按本办法检测和推定砌筑砂浆的强度：2.6.1、安全鉴定、危房鉴定或其他应急鉴定；2.6.2、抗震鉴定；2.6.3、大修前的可靠性鉴定；2.6.4、危房改变用途、改建、加层或扩建前的鉴定。

3、执行标准《砌体结构工程施工质量验收规范》GB 50203-2011；《建筑结构检测技术标准》GB/T 50344-2004；《砌体工程现场检测技术标准》GB/T50315-2011；4、检测依据4.1、被检测工程的施工图纸及相应变更，施工验收资料，砌筑砂浆的品种及有关原材料的测试资料；4.2、现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。

4.3、工程建设时间；进一步明确检测原因和委托方的具体要求；4.4、以往工程质量检测情况。

5、操作人员及注意事项5.1、凡使用回弹仪进行工程检测的人员，均应经专门培训合格后方可进行检测。

回弹法检测砌筑砂浆抗压强度作业指导书编号：编制：审批：回弹法检测砌筑砂浆抗压强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中砌筑砂浆抗压强度的检测。

2、依据标准GB/T 50315-2011《砌体工程现场检测技术标准》3、仪器设备的要求3.1 砂浆回弹仪的主要技术性能指标应符合表12.2.1的要求，其示值系统宜为指针直读式。

表12.2.1 砂浆回弹仪主要技术性能指标3.2 砂浆回弹仪的检定和保养，应按国家现行有关回弹仪的检定标准执行。

3.2 砂浆回弹仪在工程检测前后，均应在钢砧上进行率定测试。

4、检测结构或构件砂浆强度时，应具有下列资料1.收集被检测工程的图纸、施工验收资料、砖与砂浆品种及有关原材料的测试资料。

2.现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。

3.工程建设时间。

4.进一步明确检测原因和委托方的具体要求。

5.以往工程质量检测情况。

5、抽样方法及样本大小以及技术规定5.1 当检测对象为整栋建筑物或建筑物的一部分时，应将其划分为一个或若干个可以独立进行分析的结构单元，每一结构单元应划分为若干个检测单元。

5.2 每一检测单元内，不宜少于6个测区，应将单个构件（单片墙体、柱）作为一个测区。

当一个检测单元不足6个构件时，应将每个构件作为一个测区。

5.3 每一测区应随机布置若干测点。

砂浆回弹法，测点数不应少于5个。

5.4 对既有建筑物或应委托方要求仅对建筑物的部分或个别部位检测时，测区和测点数可减少，但一个检测单元的测区数不宜少于3个。

5.5 测点布置应能使测试结果全面、合理反映检测单元的施工质量或其受力性能。

5.6 测位处应按下列要求进行处理：1.粉刷层、勾缝砂浆、污物等应清楚干净。

2.弹击点处的砂浆表面，应仔细打磨平整，并应除去浮灰。

3.磨掉表面砂浆的深度应为5mm~10mm，且不应小于5mm。

5.7 每个测位内应均匀布置12个弹击点。

砌体工程现场检测（回弹法）作业指导书砌体工程现场检测（回弹法）作业指导书一、编制目的一、编制目的为确保检测人员对砌体工程现场检测为确保检测人员对砌体工程现场检测（回弹法）（回弹法）（回弹法）的熟练、的熟练、的熟练、规范和检测数据的规范和检测数据的准确可靠、有效，特制定本作业指导书。

准确可靠、有效，特制定本作业指导书。

二、适用范围二、适用范围适用于烧结普通砖砌体中的砌筑砂浆强度的现场检测和强度推定。

适用于烧结普通砖砌体中的砌筑砂浆强度的现场检测和强度推定。

2.1砂浆试块缺乏代表性或试件数量不足；砂浆试块缺乏代表性或试件数量不足；2.2对砂浆试块的试验结果有怀疑或争议,需要确定实际的砌体抗压强度;2.3发生工程事故,或对施工质量有怀疑和争议需要进一步分析砖、砂浆和砌体的强度。

体的强度。

三、检测人员要求三、检测人员要求检验人员必须经省建设厅培训考核并获取相应岗位合格证书。

检验人员必须经省建设厅培训考核并获取相应岗位合格证书。

四、执行标准四、执行标准《砌体工程施工及验收规范》GB50203-2002《砌体工程现场检测技术标准》GB/T50315-2000五、检验仪器设备五、检验仪器设备5.1砂浆回弹仪砂浆回弹仪六、操作程序六、操作程序 6.1 一般规定一般规定6.1.1 检测时，应用回弹仪测试砂浆表面硬度，用酚酞试剂测试砂浆碳化深度，以此两项指标换算为砂浆强度。

以此两项指标换算为砂浆强度。

6.1.2测位宜选在承重墙的可测面上，并避开门窗洞口及预埋件等附件的墙体。

墙面上每个测位的面积宜大于0.3㎡。

㎡。

6.1.3不适用于推定高温、长期浸水、化学侵蚀、火灾等情况下的砂浆抗压强度。

6.2检测单元、测区的测点的确定检测单元、测区的测点的确定6.2.1当检测对象为整栋建筑物或建筑物的一部分时，应将其划分为一个或若干个可以独立进行分析的结构单元，每一结构单元划分为若干个检测单元。

个可以独立进行分析的结构单元，每一结构单元划分为若干个检测单元。

1、适用范围砂浆回弹法是采用砂浆回弹仪检测墙体、柱中砂浆表面的硬度，根据回弹值和碳化深度推定其强度的方法；主要用于检测烧结普通砖和烧结多孔砖墙体中的砂浆强度及砂浆强度均匀性检查。

不适用于推定高温、长期浸水、遭受火灾、环境侵蚀等砌筑砂浆的强度。

对砌筑砂浆的现场检测，除应执行本《作业指导书》外，尚应符合国家现行的有关强制性标准的规定。

检测时，应用回弹仪测试砂浆表面硬度，并应用浓度1%～2%的酚酞酒精溶液测试砂浆表面碳化深度，应以回弹值和碳化深度两项指标换算砂浆强度。

2、检测目的对新建砌体工程检测及推定砌筑砂浆的强度；当遇到下列情况之一时，应按本规定检测和推定砌筑砂浆的强度：、砌体结构没有砂浆试块；、砂浆试块缺乏代表性或试件数量不足；、砂浆试块的试验结果有怀疑或争议；、砂浆试块的试验结果，不能满足设计要求，需要确定砌体砂浆的抗压强度；、发生工程事故或对施工质量有怀疑和争议，需要进一步分析砌筑砂浆和砌体强度。

、对既有砌体结构，在进行下列鉴定时，可按本办法检测和推定砌筑砂浆的强度：、安全鉴定、危房鉴定或其他应急鉴定；、抗震鉴定；、大修前的可靠性鉴定；、危房改变用途、改建、加层或扩建前的鉴定。

3、执行标准《砌体结构工程施工质量验收规范》GB 50203-2011；《建筑结构检测技术标准》GB/T 50344-2004；《砌体工程现场检测技术标准》GB/T50315-2011；4、检测依据、被检测工程的施工图纸及相应变更，施工验收资料，砌筑砂浆的品种及有关原材料的测试资料；、现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。

、工程建设时间；进一步明确检测原因和委托方的具体要求；、以往工程质量检测情况。

5、操作人员及注意事项、凡使用回弹仪进行工程检测的人员，均应经专门培训合格后方可进行检测。

、操作过程中仪器要轻拿轻放，严格按照仪器操作规程检测。

、检测人员在检测过程中要注意安全，戴好安全帽。

xxxxxx公司超声回弹综合法检测混凝土强度作业指导书文件编号：版本号：分发号：编制：批准：生效日期：超声回弹综合法检测混凝土强度作业指导书一、适用范围本作业指导书适用于以中型回弹仪、低频超声仪按综合法检测建筑结构和构筑物中的普通混凝土抗压强度值。

适用对象的要求如下：1、混凝土所采用的材料、拌和用水等符合现行国家有关标准；2、人工或一般机械搅拌的混凝土或泵送混凝土；3、自然养护；4、龄期为7-2000d；5、混凝土强度为10-70MPa。

二、参考标准1、《回弹法检测混凝土抗压强度技术规程》(JGJ/T23—2011)；2、《超声回弹综合法检测混凝土强度技术规程》(CECS02：2005)。

三、仪器设备超声波检测仪和回弹仪，其技术性能、仪器的检验、检定必须满足、符合有关规程要求。

测定回弹值时，应采用中型回弹仪。

回弹仪应通过技术鉴定，并必须具有产品合格证及检验证。

回弹仪应符合下列规范要求：(1) 水平弹击时，在弹击锤脱钩的瞬间，回弹仪的标称动能应为2.207J；(2) 弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起点应位于刻度尺的零点处，(3) 在洛氏硬度为HRC60土2的钢砖上，回弹仪的率定值应为80士2。

(4) 回弹仪的率定试验，宜在气温为20土5.C的条件下进行，率定时钢砖应稳固地平放在坚实的混凝土地坪上。

回弹仪向下弹击，弹击杆应旋转4次，每次旋转角度90℃左右，弹击3~5次，取连续3次稳定回弹值计算平均值。

弹击杆每旋转一次的率定平均值均应符合《超声回弹综合法检测混凝土强度技术规程》(CECS02：2005)第2.1.2条第3项的要求。

超声波检测仪应满足下列要求：(1) 具有波形清晰、显示稳定的示波装置；(2) 声时最小分度值为0.1μs；(3) 具有最小分度值为ldB的信号幅度调整系统；(4) 接收放大器频响范围10～500kHz，总增益不小于80dB，(5) 接收灵敏度(信噪比3：1时)不大于50μV；(6) 电源电压波动范围在标称值±10％情况下能正常工作；(7) 连续正常工作时间不少于4h。

回弹法检测砌筑砂浆抗压强度作业指导书编号：编制：审批：回弹法检测砌筑砂浆抗压强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中砌筑砂浆抗压强度的检测。

2、依据标准GB/T 50315-2011《砌体工程现场检测技术标准》3、仪器设备的要求3.1 砂浆回弹仪的主要技术性能指标应符合表12.2.1的要求，其示值系统宜为指针直读式。

表12.2.1 砂浆回弹仪主要技术性能指标3.2 砂浆回弹仪的检定和保养，应按国家现行有关回弹仪的检定标准执行。

3.2 砂浆回弹仪在工程检测前后，均应在钢砧上进行率定测试。

4、检测结构或构件砂浆强度时，应具有下列资料1.收集被检测工程的图纸、施工验收资料、砖与砂浆品种及有关原材料的测试资料。

2.现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。

3.工程建设时间。

4.进一步明确检测原因和委托方的具体要求。

5.以往工程质量检测情况。

5、抽样方法及样本大小以及技术规定5.1 当检测对象为整栋建筑物或建筑物的一部分时，应将其划分为一个或若干个可以独立进行分析的结构单元，每一结构单元应划分为若干个检测单元。

5.2 每一检测单元内，不宜少于6个测区，应将单个构件（单片墙体、柱）作为一个测区。

当一个检测单元不足6个构件时，应将每个构件作为一个测区。

5.3 每一测区应随机布置若干测点。

砂浆回弹法，测点数不应少于5个。

5.4 对既有建筑物或应委托方要求仅对建筑物的部分或个别部位检测时，测区和测点数可减少，但一个检测单元的测区数不宜少于3个。

5.5 测点布置应能使测试结果全面、合理反映检测单元的施工质量或其受力性能。

5.6 测位处应按下列要求进行处理：1.粉刷层、勾缝砂浆、污物等应清楚干净。

2.弹击点处的砂浆表面，应仔细打磨平整，并应除去浮灰。

3.磨掉表面砂浆的深度应为5mm~10mm，且不应小于5mm。

5.7 每个测位内应均匀布置12个弹击点。

1、适用范围砂浆回弹法是采用砂浆回弹仪检测墙体、柱中砂浆表面的硬度，根据回弹值和碳化深度推定其强度的方法；主要用于检测烧结普通砖和烧结多孔砖墙体中的砂浆强度及砂浆强度均匀性检查。

不适用于推定高温、长期浸水、遭受火灾、环境侵蚀等砌筑砂浆的强度。

对砌筑砂浆的现场检测，除应执行本《作业指导书》外，尚应符合国家现行的有关强制性标准的规定。

检测时，应用回弹仪测试砂浆表面硬度，并应用浓度1%～2%的酚酞酒精溶液测试砂浆表面碳化深度，应以回弹值和碳化深度两项指标换算砂浆强度。

2、检测目的对新建砌体工程检测及推定砌筑砂浆的强度；当遇到下列情况之一时，应按本规定检测和推定砌筑砂浆的强度：2.1、砌体结构没有砂浆试块；2.2、砂浆试块缺乏代表性或试件数量不足；2.3、砂浆试块的试验结果有怀疑或争议；2.4、砂浆试块的试验结果，不能满足设计要求，需要确定砌体砂浆的抗压强度；2.5、发生工程事故或对施工质量有怀疑和争议，需要进一步分析砌筑砂浆和砌体强度。

2.6、对既有砌体结构，在进行下列鉴定时，可按本办法检测和推定砌筑砂浆的强度：2.6.1、安全鉴定、危房鉴定或其他应急鉴定；2.6.2、抗震鉴定；2.6.3、大修前的可靠性鉴定；2.6.4、危房改变用途、改建、加层或扩建前的鉴定。

3、执行标准《砌体结构工程施工质量验收规范》GB 50203-2011；《建筑结构检测技术标准》GB/T 50344-2004；《砌体工程现场检测技术标准》GB/T50315-2011；4、检测依据4.1、被检测工程的施工图纸及相应变更，施工验收资料，砌筑砂浆的品种及有关原材料的测试资料；4.2、现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。

4.3、工程建设时间；进一步明确检测原因和委托方的具体要求；4.4、以往工程质量检测情况。

5、操作人员及注意事项5.1、凡使用回弹仪进行工程检测的人员，均应经专门培训合格后方可进行检测。
