DB37_T 2367-2013回弹法检测砌筑砂浆抗压强度

回弹法检测砌筑砂浆强度检验细则作业指导书文件编号：XXXXXX第1页共7页第1版第次修订实施日期：2017年01月05日贯入法检测砌筑砂浆强度检验细则1.目的本细则旨在确保正确使用贯入仪检测砌筑砂浆强度，提高检测精度。

2.适用范围本细则适用于工业和民用建筑砌体工程中砌筑砂浆抗压强度的现场检测，并作为推定抗压强度的依据。

但不适用于遭受高温、冻害、化学侵蚀、火灾等表面损伤的砂浆检测，以及冻结法施工的砂浆在强度回升期阶段的检测。

3.编制依据本细则依据《砌体结构工程施工质量验收规范》GB -2011、《建筑结构检测技术标准》GB/T -2004以及《贯入法检测砌筑砂浆抗压强度技术规程》/T136-2001编制。

4.仪器设备4.1 仪器及性能4.1.1 贯入法检测使用的仪器应包括贯入式砂浆强度检测仪（简称贯入仪）和贯入深度测量表。

4.1.2 贯入仪和贯入深度测量表必须具有制造厂家的产品合格证、中国计量器具制造许可证以及法定计量部门的校准合格证，并应在贯入仪的明显位置具有下列标志：名称、型号、制造厂名、商标、出厂日期和中国计量器具制造许可证标志CMC等。

4.1.3 贯入仪应满足下列技术要求：贯入力应为800±8N；工作行程应为20±0.10mm。

4.1.4 贯入深度测量表应满足下列技术要求：最大量程应为20±0.02mm；分度值应为0.01mm。

4.1.5 测钉长度应为40±0.10mm，直径应为3.5mm，尖端锥度应为45°。

测钉量规的量规槽长度应为39.5+0.100mm。

4.1.6 贯入仪使用时的环境温度应为-4～40℃。

4.2 校准基本要求4.2.1 在常规使用过程中，贯入仪和贯入深度测量表应由法定计量部门每年至少校准一次。

4.2.2 当遇到以下情况之一时，仪器应送往法定计量部门进行校准：新仪器启用前；超过校准有效期；更换主要零件或对仪器进行过调整；检测数据异常；零部件松动；遭受撞击或其他损坏；累计贯入次数为次。

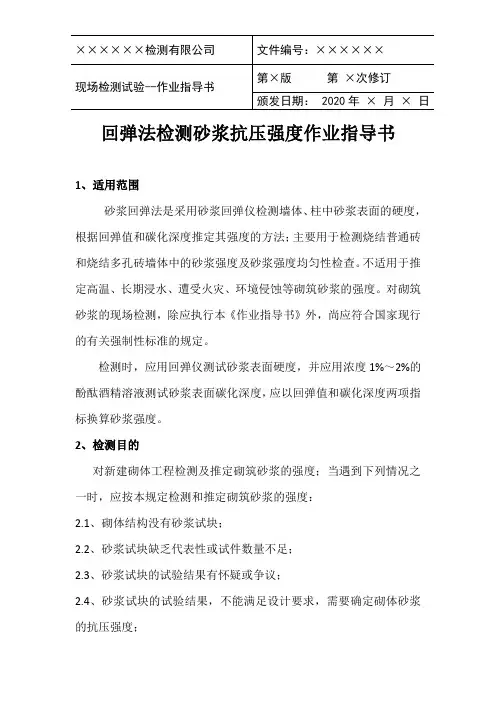

回弹法检测砌筑砂浆强度作业指导书(带例题版)..1、适用范围砂浆回弹法是采用砂浆回弹仪检测墙体、柱中砂浆表面的硬度，根据回弹值和碳化深度推定其强度的方法；主要用于检测烧结普通砖和烧结多孔砖墙体中的砂浆强度及砂浆强度均匀性检查。

不适用于推定高温、长期浸水、遭受火灾、环境侵蚀等砌筑砂浆的强度。

对砌筑砂浆的现场检测，除应执行本《作业指导书》外，尚应符合国家现行的有关强制性标准的规定。

检测时，应用回弹仪测试砂浆表面硬度，并应用浓度1%～2%的酚酞酒精溶液测试砂浆表面碳化深度，应以回弹值和碳化深度两项指标换算砂浆强度。

2、检测目的对新建砌体工程检测及推定砌筑砂浆的强度；当遇到下列情况之一时，应按本规定检测和推定砌筑砂浆的强度：2.1、砌体结构没有砂浆试块；2.2、砂浆试块缺乏代表性或试件数量不足；2.3、砂浆试块的试验结果有怀疑或争议；2.4、砂浆试块的试验结果，不能满足设计要求，需要确定砌体砂浆的抗压强度；2.5、发生工程事故或对施工质量有怀疑和争议，需要进一步分析砌筑砂浆和砌体强度。

2.6、对既有砌体结构，在进行下列鉴定时，可按本办法检测和推定砌筑砂浆的强度：2.6.1、安全鉴定、危房鉴定或其他应急鉴定；2.6.2、抗震鉴定；2.6.3、大修前的可靠性鉴定；2.6.4、危房改变用途、改建、加层或扩建前的鉴定。

3、执行标准《砌体结构工程施工质量验收规范》GB 50203-2011；《建筑结构检测技术标准》GB/T 50344-2004；《砌体工程现场检测技术标准》GB/T50315-2011；4、检测依据4.1、被检测工程的施工图纸及相应变更，施工验收资料，砌筑砂浆的品种及有关原材料的测试资料；4.2、现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。

4.3、工程建设时间；进一步明确检测原因和委托方的具体要求；4.4、以往工程质量检测情况。

5、操作人员及注意事项5.1、凡使用回弹仪进行工程检测的人员，均应经专门培训合格后方可进行检测。

回弹法检测烧结砖砌体中砌筑砂浆强度1适用范围本作业指导书适用于新建、在建和既有烧结普通砖或烧结多孔砖砌体中砂浆强度推定，主要用于砂浆强度匀质性检查。

不适用于推定高温、长期浸水、遭受火灾、环境浸蚀等砌筑砂浆的强度；其它块材砌体不适用；砂浆强度小于2MPa的墙体不适用。

墙体水平灰缝砌筑不饱满或表面粗糙且无法磨平时不得采用。

现场检测时，砌筑砂浆的龄期不应低于28d。

2应用标准GB/T 50315-2011《砌体工程现场检验技术标准》GB 50203-2011《砌体工程施工质量验收规范》3仪器设备（1）砂浆回弹仪，标称动能0.196J（2）钻、锤等工具(3)碳化深度测定仪或游标卡尺（4）1%~2%酚酞酒精试剂砂浆回弹仪必须技术性能指标正常，检定合格并在检定有效期内，检测前后均应在钢砧上率定，率定值74±2。

4试验步骤4.1 抽样依据 GB/T 50315-2011《砌体工程现场检验技术标准》，整栋建筑物划分为一个或多个可独立进行分析（鉴定）的结构单元，每个结构单元内同一材料品种、同一强度等级不超过250m3砌体为一检测单元（即一检验批）；按GB 50203-2011《砌体工程施工质量验收规范》还应每一楼层主体砌体不超过250m3（填充墙可多楼层合并；基础算作一个楼层）为一检验批。

每一检测单元（检验批）不宜少于6个测区，应将单个构件（单片墙体、柱）作为测区，每个测区测位数（相当于其它检测方法的测点）不应少于5个。

对既有建筑物或应委托方要求仅对建筑物部分或个别部位检测时，测区和测位数可减少，但一个检测单元的测区数不宜少于3个。

测区测点布置应能使测试结果全面、合理反映检测单元的施工质量或其受力性能。

4.2 测位宜选在承重墙的可测面上，并避开门窗洞口及预埋件等附近的墙体。

墙面上每个测位的面积宜大于0.3m2。

4.3 测位处理（1）测位处的粉刷层、勾缝砂浆、污物等应清除干净。

(2)弹击点处的砂浆表面，应仔细打磨平整，并应除去浮灰。

ICS91.120.10Q 25 DB37 山东省地方标准DB 37/T 2361—2013前言本标准按照GB/T 1.1－2009给出的规则起草。

本标准由山东省质量技术监督局提出。

本标准由山东省建筑科学研究院负责起草，山东省建设工程质量监督总站、山东省城乡建设勘察院、青岛市建筑工程质量监督站、安丘市建设工程质量安全监督站、江苏铸本混凝土工程有限公司、北京智博联科技有限公司、浙江舟山博远科技开发有限公司、山东省乐陵市回弹仪厂、北京海创高科科技有限公司、北京康科瑞工程检测技术有限责任公司参与起草。

本标准主要起草人：崔士起、孔旭文、成勃、石磊、宋义仲、张爽、谢慧东、李永胜、王新、张省祥、刘忻光、王松林、荆兆辉、李建明、夏道明、张胜泽、裴兆贞、宋双阳、孔淑臻、林波、赵而玉、张峰、杨春、李勇、管钧、邱伟明、王明堂、李劲松、濮存亭。

引言为规范山东地区超声回弹综合法检测混凝土抗压强度的方法，保证检测精度，山东省建筑科学研究院会同有关单位经调查研究，认真总结实践经验，参考国家有关标准，并广泛征求意见，编制出本标准。

一般情况下，新建工程混凝土强度的检测与评定应按GB 50204和GB/T 50107执行。

当需要推定新建工程或既有建筑的混凝土强度时，可按本标准进行检测，检测结果可作为评价混凝土强度的依据。

超声回弹综合法检测混凝土抗压强度技术规程1 范围本标准规定了超声回弹综合法检测混凝土抗压强度的术语、定义、回弹仪技术要求、混凝土超声波检测仪技术要求、检测技术、测强曲线和检测数据分析处理。

本标准适用于采用超声回弹综合法进行混凝土抗压强度的检测。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 175 通用硅酸盐水泥GB/T 2828 计数抽样检验程序 第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T 3361 数据的统计处理和解释 在成对观测值情形下两个均值的比较GB/T 4883 数据的统计处理和解释 正态样本离群值的判断和处理GB/T 4885 正态分布完全样本可靠度单侧置信下限GB 50081 普通混凝土力学性能试验方法GB 50107 混凝土强度检验评定标准GB 50204 混凝土结构工程施工质量验收规范GB 50300 建筑工程施工质量验收统一标准GB/T 50784 混凝土结构现场检测标准JGJ 52 普通混凝土用砂、石质量及检验方法标准JGJ 55 普通混凝土配合比设计规程JGJ 63 混凝土用水标准JJG 817 回弹仪JG/T 5004 混凝土超声波检测仪DB37/T 2368－2013 钻芯法检测混凝土抗压强度技术规程3 术语和定义下列术语和定义适用于本文件。

1目的本细则为正确使用贯入仪检测砌筑砂浆强度，保证检测精度，制定本细则。

2适用范围本细则适用于工业与民用建筑砌体工程中砌筑砂浆抗压强度的现场检测，并作为推定抗压强度的依据。

本规程不适用于遭受高温、冻害、化学侵蚀、火灾等表面损伤的砂浆检测，以及冻结法施工的砂浆在强度回升期阶段的检测。

3编制依据本细则依据《砌体结构工程施工质量验收规范》GB 50203-2011、《建筑结构检测技术标准》GB/T 50344-20041及《贯入法检测砌筑砂浆抗压强度技术规程》JGJ/T136-2001 编制。

4仪器设备4.1仪器及性能4.1.1贯入法检测使用的仪器应包括贯入式砂浆强度检测仪（简称贯入仪）、贯入深度测量表。

4.1.2贯入仪及贯入深度测量表必须具有制造厂家的产品合格证、中国计量器具制造许可证及法定计量部门的校准合格证，并应在贯入仪的明显位置具有下列标志：名称、型号、制造厂名、商标、出厂日期和中国计量器具制造许可证标志CMC等。

4.1.3贯入仪应满足下列技术要求：——贯入力应为800 ± 8N;--- 工作行程应为20 ± 0.10mm。

4.1.4贯入深度测量表应满足下列技术要求：最大量程应为20 ± 0.02mm;分度值应为0.01mm。

4.1.5测钉长度应为40 ± 0.10mm,直径应为3.5mm,尖端锥度应为45°。

测钉量规的量规槽长度应为39.5+0.100mm。

4.1.6贯入仪使用时的环境温度应为-4〜40℃。

4.2校准基本要求4.2.1常使用过程中，贯入仪、贯入深度测量表（通称为仪器）应由法定计量部门每年至少校准一次。

4.2.2当遇到下列情况之一时，仪器应送法定计量部门进行校准：⑴新仪器启用前；⑵超过校准有效期；⑶更换主要零件或对仪器进行过调整；⑷检测数据异常；⑸零部件松动；⑹遭遇撞击或其他损坏；⑺累计贯入次数为10000次。

4.3贯入仪在闲置和保存时，工作弹簧应处于自由状态，贯入仪不得随意拆装。

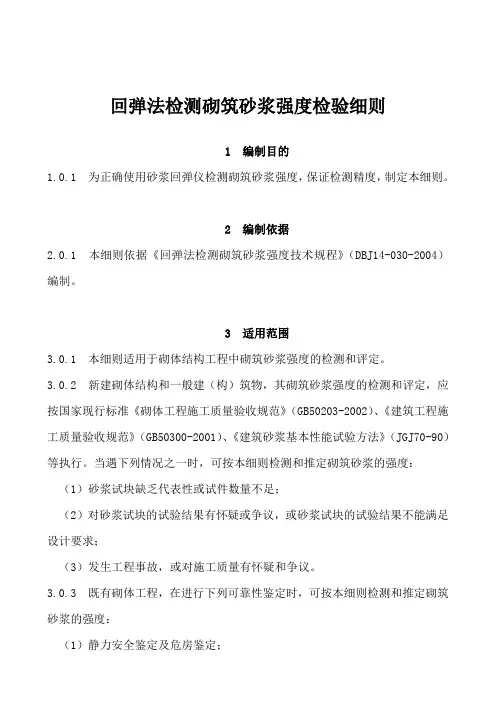

回弹法检测砌筑砂浆强度检验细则1 编制目的1.0.1 为正确使用砂浆回弹仪检测砌筑砂浆强度，保证检测精度，制定本细则。

2 编制依据2.0.1 本细则依据《回弹法检测砌筑砂浆强度技术规程》（DBJ14-030-2004）编制。

3 适用范围3.0.1 本细则适用于砌体结构工程中砌筑砂浆强度的检测和评定。

3.0.2 新建砌体结构和一般建（构）筑物，其砌筑砂浆强度的检测和评定，应按国家现行标准《砌体工程施工质量验收规范》（GB50203-2002）、《建筑工程施工质量验收规范》（GB50300-2001）、《建筑砂浆基本性能试验方法》（JGJ70-90）等执行。

当遇下列情况之一时，可按本细则检测和推定砌筑砂浆的强度：（1）砂浆试块缺乏代表性或试件数量不足；（2）对砂浆试块的试验结果有怀疑或争议，或砂浆试块的试验结果不能满足设计要求；（3）发生工程事故，或对施工质量有怀疑和争议。

3.0.3 既有砌体工程，在进行下列可靠性鉴定时，可按本细则检测和推定砌筑砂浆的强度：（1）静力安全鉴定及危房鉴定；（2）抗震鉴定；（3）大修前的可靠性鉴定；（4）房屋改变用途、改建、加层或扩建前的专门鉴定。

3.0.4 本细则适合下列条件的砌筑砂浆的检测：（1）符合普通砌筑砂浆用材料、拌和用水的质量标准，采用中砂；（2）采用普通成型工艺；（3）自然养护且砂浆表层为干燥状态；（4）龄期不少于14天；（5）抗压强度为1.0～20.0MPa；3.0.5 本细则不用于下列情况砌筑砂浆的检测：（1）测试部位表层与内部的质量有明显差异或内部存在缺陷；（2）遭受化学腐蚀、火灾或冻伤。

3.0.6 用回弹仪检测及推定砂浆强度时，除应遵守本细则外，尚应符合国家现行有关标准的规定。

4 操作人员4.0.1 凡使用回弹仪进行工程检测的人员，均应经专门培训方可进行测试。

5 砂浆回弹仪5.1 仪器要求5.1.1 测定砂浆回弹值的仪器，宜采用示值系统为指针式的砂浆回弹仪。

砂浆抗压强度回弹法抗压强度推定值
砂浆的抗压强度通过回弹法进行推定。

回弹法是一种简便的非破坏性测试方法，适用于评估砂浆的抗压能力。

回弹法的原理是利用压力对砂浆进行压缩，然后测量砂浆的回弹程度来推定其抗压强度。

具体步骤如下：
1. 准备好测试设备，包括回弹仪和测试样品砂浆。

2. 在测试样品上标记出测量点，并用锐器划出平坦的测试表面。

3. 将回弹仪固定在测试样品的表面上，并将测量模头放在测试点上。

4. 执行回弹测试，按下测量按钮使测量模头与样品表面接触，并观察仪器上的回弹读数。

5. 重复以上步骤，进行多次回弹测试，以得到准确的均值。

根据回弹仪的设计原理和测试数据，可以通过经验公式将回弹读数转换为砂浆的抗压强度推定值。

需要注意的是，回弹法得到的是砂浆的抗压强度推定值，不是准确的实际值。

如果需要准确的抗压强度数值，建议进行破坏性试验，如压缩试验或弯曲试验。

回弹法检测砂浆抗压强度测量不确定度评定报告编制：审核：2020年09月23日回弹法检测砂浆抗压强度测量不确定度评定报告回弹法检测砂浆抗压强度是一种无损检测技术，这种方法操作简便，数据及时，费用低廉且不破坏构件，因此在工程得到了十分广泛的应用。

在砂浆回弹法检测中，砂浆的碳化对回弹值有较明显的影响，因此必须把砂浆碳化深度作为一个重要的影响因素。

测量过程中还会受到其他多种因素影响，通过引入测量不确定度，对影响因素进行分析，并计算测量不确定度，提出合理的评定强度。

一、试验原理及过程1.回弹法检测砂浆抗压强度评定依据1)检测依据《砌体工程现场检测技术标准》GB/T 50315-2011。

2)评定依据《测量不确定度评定与表示》JJF1059.1-2012；3)环境条件：工作温度（-4~40）℃。

2.回弹法检测测试对象检测测试对象为单片240mm厚烧结多孔砖混合砂浆砌体墙，将该单片墙体作为一个测区。

该墙砂浆抗压强度设计值为M7.5。

3.回弹法检测测量设备采用ZC5 型砂浆回弹仪，测量范围为2~15MPa，允许误差±1；及LR-TH10数字式碳化深度测量仪，测量范围为0~8mm，允许误差±0.25mm。

4.回弹法检测测试过程按照设备使用说明对砂浆回弹仪进行设置和初始化。

对砌体墙的砂浆抗压强度进行测量。

二、砂浆抗压强度的计算1.回弹法检测砂浆抗压强度的原理砂浆回弹仪其利用弹击锤产生的冲击动能弹击砂浆表面，所产生的瞬时弹性变形的恢复力使弹击锤带动指针弹回并指示出弹回的距离，通过回弹值以及碳化深度可推算砂浆抗压强度。

回弹值是重锤冲击过程中能量损失的反映。

能量损失越小，砂浆表面硬度越大，其相应的回弹值就越高。

由于砂浆表面硬度与砂浆抗压强度在变化关系上有一致性，因此回弹值大小也反映了砂浆抗压强度的大小。

影响砂浆抗压强度与回弹值的因素十分广泛，例如水泥品种、外加剂的影响，成型方法、养护方法的影响，砂浆碳化、龄期及含水率的影响等。

回弹法检测砌筑砂浆抗压强度及四川地区测强曲线试验研究毛海勇;杨曜;张洪波;彭泽杨【摘要】本研究经大量试验和分析得出,在回弹法检测时,可以忽略不同品种砖(烧结普通砖与烧结多孔砖)对砂浆强度的影响,也可以忽略碳化深度(≤3.0 mm)对砂浆强度的影响.在此基础上,建立了四川地区回弹法检测砌筑砂浆抗压强度测强曲线,该曲线的建立扩展了回弹法的应用范围,使回弹法用于砂浆强度现场的检测精度得到大幅度提高.【期刊名称】《工程质量》【年(卷),期】2017(035)003【总页数】4页(P12-15)【关键词】回弹法;回弹值;碳化深度;砌筑砂浆抗压强度;测强曲线【作者】毛海勇;杨曜;张洪波;彭泽杨【作者单位】四川省建筑科学研究院,四川成都 610081;四川省建筑科学研究院,四川成都 610081;四川省建筑科学研究院,四川成都 610081;四川省建筑科学研究院,四川成都 610081【正文语种】中文【中图分类】TU7550 引言四川省地方标准 DBJ 20－6－90《回弹法评定砖砌体中砌筑砂浆抗压强度》自1991 年实施以来，首次为现场检测砌筑砂浆抗压强度提供了一种简便的非破损技术。

与其他检测方法相比较，回弹法检测砌筑砂浆强度（以下简称“回弹法”）具有以下优点：砂浆回弹仪操作简单、性能稳定可靠、价格便宜；检测技术易学易掌握；检测过程对砌体结构无损伤。

回弹法为新建砌体工程中砌筑砂浆的质量控制、问题处理提供了依据，也为既有砌体结构的安全性鉴定、抗震鉴定等提供了相关的数据支撑。

但在回弹法实际应用中，随着建筑科学与墙材科技发展，烧结多孔砖、砌筑砂浆增塑剂、湿拌与干混砌筑砂浆等在工程中应用愈加广泛。

为满足对砖砌体中砌筑砂浆现场非破损检测的需要，保证建筑工程质量，在总结过去以往试验经验的基础上，经研究试验，建立了新的回弹测强曲线，对原规程 DBJ 20－6－90《回弹法评定砖砌体中砌筑砂浆抗压强度》进行了修订和完善。

1 研究依据1.1 试验方案为使本研究的试验条件与实际条件相近，试验选用了烧结普通砖、烧结多孔砖作为块材，以水泥砂浆、预拌砂浆为砌筑砂浆进行烧结普通砖-水泥砂浆、烧结多孔砖-水泥砂浆、烧结多孔砖-预拌砂浆3 种不同的砌体砌筑，试配砂浆等级选择M2.5、M5、M7.5、M10、M15，试验共砌筑 15 片墙，每一片墙的砌筑砂浆留置一组砂浆立方体试块，与试验墙体同条件下养护，在墙体上进行回弹检测后同步进行砂浆试块抗压强度试验。
