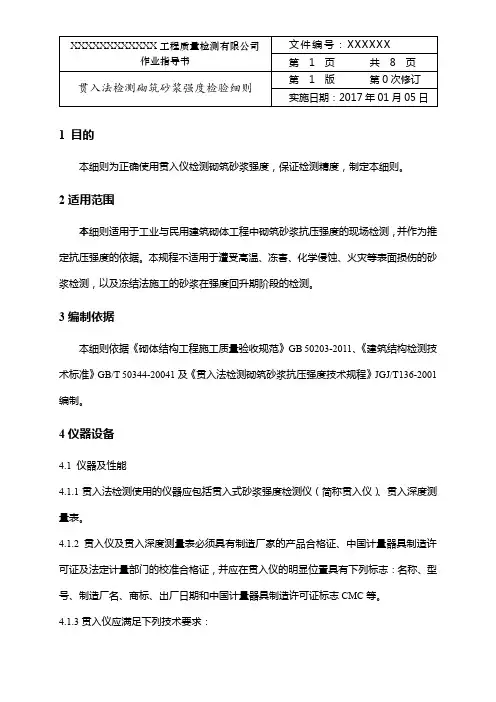

砌体工程一、检测依据1、《砌体结构工程施工质量验收规范》（GB50203-2011）2、《贯入法检测砌筑砂浆抗压强度技术规程》（JGJ/T136-2017）3、《砌体工程现场检测技术标准》（GB/T50315-2011）二、概述1、贯入法检测砌筑砂浆抗压强度：贯入法检测砌筑砂浆抗压强度是根据测钉贯入砂浆的深度和砂浆抗压强度间的相关关系，采用压缩工作弹簧加荷，把一测钉贯入砂浆中，由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的检测方法。
2、回弹法检测砌筑砂浆抗压强度：适用于下列砌体工程中砌体灰缝砂浆强度（以下简称砌筑砂浆强度）的检测和推定，检测结果可作为处理砌体工程质量的一个主要依据。
3、原位轴压法检测砌体抗压强度：通过原位压力机测定槽间砌体破坏荷载而推定砌体抗压强度的方法。
三、检测项目1、贯入法检测砌筑砂浆抗压强度2、回弹法检测砌筑砂浆抗压强度3、原位轴压法检测砌体抗压强度四、取样规定1、贯入法检测砌筑砂浆抗压强度（1）自然养护、龄期为28d或28d以上，自然风干状态，强度为0.4～16.0MPa的砌筑砂浆。
（2）对遭受高温、冻害、化学侵蚀、火灾等表面损伤的砂浆及冻结法施工的砂浆在强度回升期阶段，均不应采用。
（3）抽样可分为按单个构件或按批量构件抽样：①单个构件：应以面积不大于25m2的砌体构件或构筑物为一个构件。
②批量构件：应以龄期相近的同楼层、同品种、同强度等级且不大于250m2砌体为一批、基础砌体可按一个楼层计。
2、回弹法检测砌筑砂浆抗压强度（1）符合普通砌筑砂浆用料、拌和用水的质量标准，采用中砂。
（2）采用普通成型工艺。
（3）自然养护且砂浆表层为干燥状态。
（4）龄期不少于14天。
（5）抗压强度为1.0～20.0MPa。
本方法不适用于下列情况砌筑砂浆的检测：（1）砂浆强度小于2MPa的墙体。
（2）水平灰缝表面粗糙，难以磨平。
（3）对遭受高温、冻害、化学侵蚀、火灾等表面损伤的砂浆及冻结法施工的砂浆在强度回升期阶段，均不应采用。
砌筑砂浆抗压强度检测试题姓名：分数：一、选择题（每题2分，共10分）1.贯入仪工作行程应为（ A ）mm。
A、20±0.10B、15±0.10C、10±0.10D、25±0.102.筒压法所测试的砂浆品种及其强度范围，水泥石灰混合砂浆，砂浆强度为（B）MPa。
A、2.0～10.0B、2.0～15.0C、5.0～15.03、贯入法检测的砌筑砂浆应符合下列要求（ABCD）A、自然养护；B、龄期为28d或28d以上；C、风干状态；D、抗压强度为（0.4～16.0）MPa4、砂浆回弹一的率定值为（ B ）。
A、60±2B、74±2C、80±2D、83±25、当遇到下列情况之一时，仪器应进行校准（ABCDEF）A、新仪器启用前；B、超过校准周期；C、更换主要零件或对仪器进行过调整；D、检测数据异常；E、可能对检测数据产生影响时；F、累计贯入次数为10000次。
二、填空题（每空2分，共60分）1、贯入法检测砌筑砂浆强度，按批抽样检测时，应取龄期相近的同楼层、同来源、同种类、同品种和同强度的砌筑砂浆且不大于250m3砌体为一批，抽检数量不应少于砌体总构件的 30% ，且不应少于 6个构件。
基础砌体可按一个楼层计。
2、贯入法检测砌筑砂浆强度，每一构件应测试 16 点。
测点应均匀分布在构件的水平灰缝上，相邻测点水平间距不宜小于 240mm ，每条灰缝测点不宜多于 2点。
3、筒压法检测砌筑砂浆强度，同设计强度等级砌筑单位为一个检测单元，每个检测单元应布置不少于6个测区，每个测区应布置不少于1个点。
在每一个测区，应从距墙表面20mm以里的水平灰缝中凿取砂浆约4000g，砂浆片（块）的最小厚度不得小于5mm。
各个测区的砂浆样品应分别放置并编号，不得混淆。
4、回弹法检测砌筑砂浆强度，测位处的粉刷层勾缝砂浆、污物等应清除干净，弹击点处的砂浆表面，应仔细打磨平整，并应除去浮灰。
第一章混凝土、砂浆、砌体强度现场检测为了加强《建设工程质量检测管理办法》贯彻执行，保证主体结构工程质量，提高我省建筑工程检测的质量和水平，编写此规程。
混凝土、砂浆、砌体强度现场检测包括：1、回弹法检测混凝土抗压强度；2、超声回弹综合法检测混凝土抗压强度；3、后装拔出法检测混凝土抗压强度；4、钻芯法检测混凝土抗压强度；5、回弹法检测砌筑砂浆强度；6、贯入法检测砌筑砂浆强度；7、砌体工程其它现场检测技术。
主体结构工程检测时，应根据检测目的、设备及环境等条件选择合适的检测方法。
第一节回弹法检测混凝土抗压强度1 总则1.0.1 回弹法检测混凝土抗压强度依据标准为《回弹法检测混凝土抗压强度技术规程》（DBJ14-026-2004）（以下简称“本规程”）。
1.0.2 本规程适用于采用中型回弹仪检测和推定山东地区范围内建筑工程结构或构件中的普通混凝土抗压强度（以下简称混凝土强度）。
1.0.3 在正常情况下，混凝土强度的验收与评定应按现行的国家标准《混凝土结构工程施工质量验收规范》（GB50204-2002）和《混凝土强度检验评定标准》（GBJ107-87）中的有关规定执行。
当对结构或构件的混凝土强度有怀疑或争议时，可按本规程进行检测，检测结果可作为处理混凝土质量问题或结构性能鉴定的一个主要依据。
1.0.4 本规程适用于符合下列条件的混凝土强度的检测：1 符合普通混凝土用材料、拌和用水的质量标准且粗骨料为碎石；2 不掺引气型外加剂；3 采用普通成型工艺；4 采用符合国家现行标准《混凝土结构工程施工质量验收规范》（GB50204-2002）规定的钢模、木模及其它材料制作的模板；5 自然养护或蒸气养护出池后经自然养护7d以上，且混凝土表层为干燥状态；6 龄期为14～1100天；7 抗压强度为10～60MPa。
1.0.5 当混凝土有下列情况之一时，不能按本规程进行混凝土强度的检测：1 测试部位表层与内部的质量有明显差异或内部存在缺陷；2 遭受冻害、化学侵蚀、火灾、高温损伤。
1、适用范围砂浆回弹法是采用砂浆回弹仪检测墙体、柱中砂浆表面的硬度，根据回弹值和碳化深度推定其强度的方法；主要用于检测烧结普通砖和烧结多孔砖墙体中的砂浆强度及砂浆强度均匀性检查。
不适用于推定高温、长期浸水、遭受火灾、环境侵蚀等砌筑砂浆的强度。
对砌筑砂浆的现场检测，除应执行本《作业指导书》外，尚应符合国家现行的有关强制性标准的规定。
检测时，应用回弹仪测试砂浆表面硬度，并应用浓度1%～2%的酚酞酒精溶液测试砂浆表面碳化深度，应以回弹值和碳化深度两项指标换算砂浆强度。
2、检测目的对新建砌体工程检测及推定砌筑砂浆的强度；当遇到下列情况之一时，应按本规定检测和推定砌筑砂浆的强度：、砌体结构没有砂浆试块；、砂浆试块缺乏代表性或试件数量不足；、砂浆试块的试验结果有怀疑或争议；、砂浆试块的试验结果，不能满足设计要求，需要确定砌体砂浆的抗压强度；、发生工程事故或对施工质量有怀疑和争议，需要进一步分析砌筑砂浆和砌体强度。
、对既有砌体结构，在进行下列鉴定时，可按本办法检测和推定砌筑砂浆的强度：、安全鉴定、危房鉴定或其他应急鉴定；、抗震鉴定；、大修前的可靠性鉴定；、危房改变用途、改建、加层或扩建前的鉴定。
3、执行标准《砌体结构工程施工质量验收规范》GB 50203-2011；《建筑结构检测技术标准》GB/T 50344-2004；《砌体工程现场检测技术标准》GB/T50315-2011；4、检测依据、被检测工程的施工图纸及相应变更，施工验收资料，砌筑砂浆的品种及有关原材料的测试资料；、现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。
、工程建设时间；进一步明确检测原因和委托方的具体要求；、以往工程质量检测情况。
5、操作人员及注意事项、凡使用回弹仪进行工程检测的人员，均应经专门培训合格后方可进行检测。
、操作过程中仪器要轻拿轻放，严格按照仪器操作规程检测。
、检测人员在检测过程中要注意安全，戴好安全帽。
回弹法检测砌筑砂浆强度检验细则一、编制依据本细则依据《回弹法检测砌筑砂浆强度技术规程》（DBJ14-030-2004）编制。
二、编制目的为正确使用砂浆回弹仪检测砌筑砂浆强度，保证检测精度，制定本细则。
三、适用范围本细则适用于砌体结构工程中砌筑砂浆强度的检测和评定。
新建砌体结构和一般建（构）筑物，其砌筑砂浆强度的检测和评定，应按国家现行标准《砌体工程施工质量验收规范》（GB50203-2002）、《建筑工程施工质量验收规范》（GB50300-2001）、《建筑砂浆基本性能试验方法》（JGJ70-90）等执行。
当遇下列情况之一时，可按本细则检测和推定砌筑砂浆的强度：（1）砂浆试块缺乏代表性或试件数量不足；（2）对砂浆试块的试验结果有怀疑或争议，或砂浆试块的试验结果不能满足设计要求；（3）发生工程事故，或对施工质量有怀疑和争议。
既有砌体工程，在进行下列可靠性鉴定时，可按本细则检测和推定砌筑砂浆的强度：（1）静力安全鉴定及危房鉴定；（2）抗震鉴定；（3）大修前的可靠性鉴定；（4）房屋改变用途、改建、加层或扩建前的专门鉴定。
本细则适合下列条件的砌筑砂浆的检测：（1）符合普通砌筑砂浆用材料、拌和用水的质量标准，采用中砂；（2）采用普通成型工艺；（3）自然养护且砂浆表层为干燥状态；（4）龄期不少于14天；（5）抗压强度为1.0～20.0MPa；本细则不用于下列情况砌筑砂浆的检测：（1）测试部位表层与内部的质量有明显差异或内部存在缺陷；（2）遭受化学腐蚀、火灾或冻伤。
用回弹仪检测及推定砂浆强度时，除应遵守本细则外，尚应符合国家现行有关标准的规定。
四、操作人员凡使用回弹仪进行工程检测的人员，均应经专门培训方可进行测试。
五、砂浆回弹仪1、仪器要求1.1测定砂浆回弹值的仪器，宜采用示值系统为指针式的砂浆回弹仪。
1.2回弹仪技术性能应符合下列标准状态的要求：（1）回弹仪水平弹击时的冲击能量应为0.196±0.010J；（2）刻度尺上“100”刻线，应与机壳刻度槽“100”刻线重合；（3）指针长度应为20.0±0.2mm；（4）指针摩擦力应为0.5±0.1N；（5）弹击杆端部球面半径应为25.0±1.0mm；（6）弹击拉簧刚度应为70.0±5.0N/m；（7）弹击拉簧工作长度应为61.5±0.3mm；（8）弹击锤冲击长度应为75.0±0.3mm；（9）弹击锤起跳位置应在刻度尺“0”处；（10）在洛氏硬度为HRC±2的钢砧上，回弹仪的率定值应为74±2。
作业指导书
批准人:
颁布日期:
实施日期:
审核:
编写:
目录
1适用范围 (3)
2应用标准 (3)
3仪器设备 (3)
4试验步骤 (3)
5数据处理 (4)
6检测过程中注意事项 (7)
7检测报告 (7)
回弹法检测砌筑砂浆强度
1适用范围
本作业指导书使用于推定烧结普通砖砌体砂浆强度,不适用于推定高温、长期浸水、化学浸蚀、火灾等情况下的砂浆抗压强度。
2应用标准
GB/T 50315-2000《砌体工程现场检验技术标准》
GB 50203-2002《砌体工程施工质量验收规范》
3仪器设备
砂浆回弹仪
4试验步骤
4、1 抽检率,依据《建筑结构检测技术标准》GB/T50344-2004关于样本容量要求设置抽检方案与抽检率。
4、2 测位宜选在承重墙的可测面上,并避开门窗洞口及预埋件等附近的墙体。
墙面上每个测位的面积宜大于0、3m2。
4、3 测位处的粉刷层、勾缝砂浆、污物等应清除干净。
弹击点处的砂浆表面,应仔细打磨平整,并除去浮灰。
4、4 每个测位内均匀布置12个弹击点。
选定弹击点应避开砖的
边缘,气孔或松动的砂浆。
相邻两弹击点的间距不应小于20mm 。
4、5 在每个弹击点上,使回弹仪连续弹击3次,第1、2次不读 数,仅记录第3次回弹值,精确至1个刻度。
测试过程中,回弹仪应始终处于水平状态,其轴线应垂直于砂浆表面,且不得移位。
4、6 在每个测位内,选择1～3处灰缝,用碳化深度测定仪与1%的酚酞试剂测量砂浆碳化深度,读数应精确至0、5mm 。
5数据处理
5、1 平均回弹值值
从每个测位的12个回弹值中,分别剔除最大值、最小值,将余下的10个回弹值计算平均值,以R 表示。
5、2 平均碳化深度
每个测位的平均碳化深度,应取该测量值的算术平均值,以d 表示,精确至0、5mm 。
5、3 砂浆强度换算值
第i 个测区第j 个测位的砂浆强度换算值,应根据该测位的平均回弹值与平均碳化深度值,分别按下式计算:
⑴d ≤1、0mm 时:
57.2521097.13R f ij -⨯=
⑵1、0mm<d <3、0mm 时:
04.3421085.4R f ij -⨯=
⑶d ≥3、0mm 时:
60.3521034.6R f ij -⨯=
式中 ij f 2—— 第i 个测区第j 个测位的砂浆强度值 (MPa);
d ——第i 个测区第j 个测位的平均碳化深度值(mm); R —— 第i 个测区第j 个测位的平均回弹值
5、4 砂浆抗压强度平均值
测区的砂浆抗压强度平均值,应按下式计算:
∑==i
n j ij i f ni f 1
221
5、5强度推定
5、5、1每个检测单元的强度平均值、标准差与变异系数,应分别按下列公式计算:
∑==
2
12
1n j i
f f
n u
)
1()
(22
1
2
--=
∑=n f u
s n i i f
f
u s =
δ 式中 f u -同一检测单元的强度平均值(MPa)。
当检测砂浆抗压强度时,f u 即为m f .2;当检测砌体抗压强度时,f u 为m f ;当检测砌体抗剪强
度时,f u 即为m v f .;
2n -同一检测单元测区数;
i f -测区强度代表值(MPa)。
当检测砂浆抗压强度时,i f 即为i f 2;
当检测砌体抗压强度时,i f 即为mi f ;当检测砌体抗剪强度时,i f 即为
vi f ;
s-同一检测单元,按2n 个测区计算的强度标准差(MPa);
δ-同一检测单元的强度变异系数。
5、5、2每一检测单元的砌筑砂浆抗压强度等级,应分别按下列规定进行规定:
1当测区数2n 不小于6时: 2,2f f m ≥ 2min ,275.0f f ≥
式中 m f ,2-同一检测单元,按测区统计的砂浆抗压强度平均值(MPa); 2f -砂浆推定强度等级所对应的立方体抗压强度值(MPa); in m f ,2-同一检测单元,测区砂浆抗压强度的最小值。
2当测区数2n 小于6时:
2m in ,2f f ≥
3当检测结构的变异系数大于0、35时,应检查检测结果离散性较大的原因,若系检测单元划分不当,宜重新划分,并可增加测区数进行
补测,然后重新推定。
6检测过程中注意事项
6、 1操作过程中仪器要轻拿轻放,严格按照仪器操作规程检测。
6、2检测人员在检测过程中要注意安全,戴好安全帽。
尤其在检测等较高位置的结构或构件时,必须保证爬梯等辅助工具的稳固安全。
6、3检测过程要做到文明施测。
7检测报告
报告包括以下内容:
1 委托单位
2 建筑工程概况
3 设计单位、施工单位及监理单位名称
4 检测项目、检测方法及依据标准
5 抽样方案及数量
6 检测日期,报告日期
7 检测项目的主要分类检测数据与汇总结果;检测结果、检测结论;
8 主检、审核与批准人员的签名。
砂浆回弹法测试原始记录
测试: 计算: 测试日期: 年月日。
