回弹法检测砂浆规范

建筑结构构件常用检测方法(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除建筑结构构件常用检测方法土木09-1 杨新波 36号工程结构的检测——通过一定的设备,应用一定的技术,采集一定的数据,把的采集的数据按照一定的方法进行处理,从而得到所检测对象的某些特征的过程。

结构检测可提供科学的参考依据，是结构质量鉴定的直接方式，是检测技术发展的需要。

常见的结构构件检测方法如下。

一、回弹法回弹法检测混凝土抗压强度技术规程JGJT 23-20111、回弹仪的基本原理：根据砼的表面硬度与抗压强度存在一定的关系建立测强曲线，通过回弹值和碳化深度推定砼的强度。

砼表面硬度低，则回弹值少，砼表面硬度高，则回弹值大。

2、回弹仪的种类回弹仪按冲击动能大小，分重型、中型、轻型、特轻型四种规格。

重型回弹仪（HT3000型）冲击动能26.42J，可供大型构件，重型构件，路面，飞机跑道及其他大体积砼的强度检测之用。

中型回弹仪（HT225型）冲击动能2.21J，可用于一般建筑物，桥梁，预制厂等普通砼构件的强度检测。

应用最广泛。

轻型回弹仪（HT100型）冲击动能0.98J，用于轻质材料和薄壁构件的强度检测。

特轻型回弹仪（HT28型）冲击动能0.27J，可供砂浆强度检测。

3、回弹法适用范围(以标准动能为2.707J为例)：普通砼采用的拌合材料、拌和用水符合现行国家标准；不掺加外加剂或仅掺非引气型外加剂；采用普通成型工艺；采用《砼结构施工及验收规范》GB50204规定的钢模、木模及其他材料制作的模板；自然养护或蒸气养护出池后经自然养护7d以上，且砼表面为干燥状态；砼龄期为14~1000d；砼抗压强度为10~60MPa。

4、相关规定及概念测区：检测结构或构件混凝土抗压强度时的一个检测单元。

测点：在测区内进行的一个检测点。

结构或构件混凝土强度检测可采用下列两种方式,其适用范围及结构或构件数量应符合下列规定:○1单个检测:适用于单个结构或构件的检测；○2批量检测:适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类结构或构件。

回弹法检测混凝土抗压强度摘要：混凝土结构的抗压强度直接影响着建筑工程的整体安全性和稳定性，因此，应加强混凝土抗压强度的检测，明确混凝土结构性能，以保证工程项目的整体质量。

相关工作人员应明确回弹法检测原理以及适用条件，加强分析造成混凝土抗压强度检测准确度降低的影响因素，并且采取有效的检测技术和优化措施，提升检测的准确度，为工程质量管控提供数据参考。

关键词：回弹法；检测；混凝土；抗压强度1回弹法检测概述1.1回弹法检测原理回弹法是利用弹簧驱动弹击锤，并且对混凝土表面产生瞬时弹性变形恢复力进行监测，让弹击锤带动指针弹回将弹回的距离指示出来。

混凝土的抗压强度推定是以回弹值为基础。

回弹值是弹回的距离和冲击前弹击锤与弹击杆间距之比，主要是对混凝土表面硬度的反应。

1.2回弹仪适用条件混凝土表面的硬度会随着强度的增高而提升，两者之间存在正相关系。

回弹值检测的结果会受到混凝土表面炭化程度的影响，所以在检测混凝土表面硬度时要注意做好检测区混凝土强度换算表对其强度最终结果进行推算。

在普通混凝土强度检测中可以使用回弹法，但是如果混凝土表面质量和内部存在明显缺陷，那么不适合采用此方式进行检测。

回弹仪弹击混凝土表面后会损失三种主要的能量。

其一，混凝土受到冲击后会导致塑性变形能量损失；其二，受到冲击后会导致混凝土振动能量损失；其三，回弹仪各个机构之间摩擦能量会有一定损失。

如果采用该方法检测较薄或者较小尺寸的构件，则要注意加固构件，以避免损耗振动能量和降低回弹值。

2回弹法检测混凝土抗压强度过程中影响检测结果的因素2.1人为因素人为误差是检测工作中常见的主观误差。

在混凝土抗压强度检测过程中应用回弹法检测需要人工完成，而检测人员是否规范地操作设备、是否了解仪器的特点都影响着检测结果的准确性，如果检测不规范，那么必然会存在人为误差。

这些误差会对整体质量检测结果产生严重影响，甚至会对整体建筑的安全性产生影响。

所以应加强人为因素的控制，提高回弹检测结果的准确性。

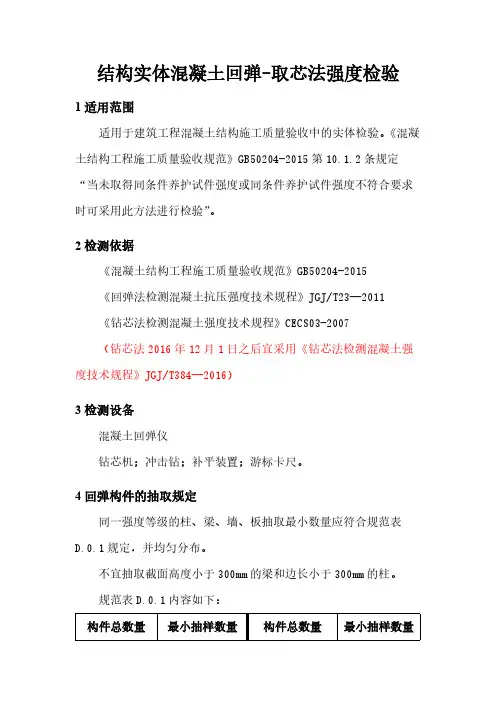

结构实体混凝土回弹-取芯法强度检验1适用范围适用于建筑工程混凝土结构施工质量验收中的实体检验。

《混凝土结构工程施工质量验收规范》GB50204-2015第10.1.2条规定“当未取得同条件养护试件强度或同条件养护试件强度不符合要求时可采用此方法进行检验”。

2检测依据《混凝土结构工程施工质量验收规范》GB50204-2015《回弹法检测混凝土抗压强度技术规程》JGJ/T23—2011《钻芯法检测混凝土强度技术规程》CECS03-2007（钻芯法2016年12月1日之后宜采用《钻芯法检测混凝土强度技术规程》JGJ/T384—2016）3检测设备混凝土回弹仪钻芯机；冲击钻；补平装置；游标卡尺。

4回弹构件的抽取规定同一强度等级的柱、梁、墙、板抽取最小数量应符合规范表D.0.1规定，并均匀分布。

不宜抽取截面高度小于300mm的梁和边长小于300mm的柱。

规范表D.0.1内容如下：构件总数量最小抽样数量构件总数量最小抽样数量20以下20~150 151~280全数2026281~500501~12001201~320040641005回弹检测及回弹值计算每个构件应选取不少于5个测区进行回弹及回弹值计算，并应符合行业标准《回弹法检测混凝土抗压强度技术规程》JGJ/T23—2011对单个构件检测的有关规定。

楼板构件的回弹宜在板底进行。

（应注意JGJ/T23—2011中泵送砼回弹“测区应选浇注侧面”，故泵送混凝土的楼板板底回弹值不能用来计算推定混凝土抗压强度）6钻芯取样a．对同一强度等级的混凝土，应将每个构件5个测区中的最小测区平均回弹值进行排序（在规范D.0.2条文说明中“对非水平方向检测的回弹值，混凝土浇筑表面或底面的回弹值应按JGJ/T23进行修正”），并在其最小的3个测区各钻取1个芯样，芯样应采用带水冷却装置的薄壁空心钻钻取，其直径宜为100mm，且不宜小于混凝土骨料最大粒径的3倍（在规范D.0.3条文说明中“当测区位于钢筋较密的部位时，可采用直径70mm的芯样”）。

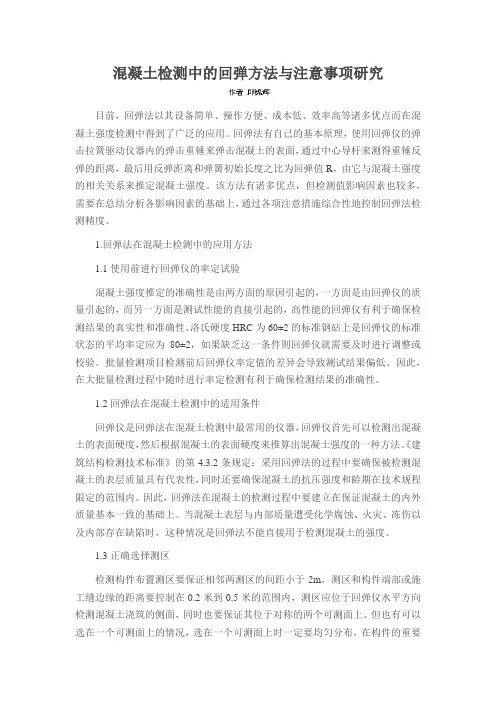

混凝土检测中的回弹方法与注意事项研究目前，回弹法以其设备简单、操作方便、成本低、效率高等诸多优点而在混凝土强度检测中得到了广泛的应用。

回弹法有自己的基本原理，使用回弹仪的弹击拉簧驱动仪器内的弹击重锤来弹击混凝土的表面，通过中心导杆来测得重锤反弹的距离，最后用反弹距离和弹簧初始长度之比为回弹值R，由它与混凝土强度的相关关系来推定混凝土强度。

该方法有诸多优点，但检测值影响因素也较多，需要在总结分析各影响因素的基础上，通过各项注意措施综合性地控制回弹法检测精度。

1.回弹法在混凝土检测中的应用方法1.1使用前进行回弹仪的率定试验混凝土强度推定的准确性是由两方面的原因引起的，一方面是由回弹仪的质量引起的，而另一方面是测试性能的直接引起的，高性能的回弹仪有利于确保检测结果的真实性和准确性。

洛氏硬度HRC为60±2的标准钢砧上是回弹仪的标准状态的平均率定应为80±2，如果缺乏这一条件则回弹仪就需要及时进行调整或校验。

批量检测项目检测前后回弹仪率定值的差异会导致测试结果偏低。

因此，在大批量检测过程中随时进行率定检测有利于确保检测结果的准确性。

1.2回弹法在混凝土检测中的适用条件回弹仪是回弹法在混凝土检测中最常用的仪器，回弹仪首先可以检测出混凝土的表面硬度，然后根据混凝土的表面硬度来推算出混凝土强度的一种方法。

《建筑结构检测技术标准》的第4.3.2条规定：采用回弹法的过程中要确保被检测混凝土的表层质量具有代表性，同时还要确保混凝土的抗压强度和龄期在技术规程限定的范围内。

因此，回弹法在混凝土的检测过程中要建立在保证混凝土的内外质量基本一致的基础上。

当混凝土表层与内部质量遭受化学腐蚀、火灾、冻伤以及内部存在缺陷时，这种情况是回弹法不能直接用于检测混凝土的强度。

1.3正确选择测区检测构件布置测区要保证相邻两测区的间距小于2m，测区和构件端部或施工缝边缘的距离要控制在0.2米到0.5米的范围内，测区应位于回弹仪水平方向检测混凝土浇筑的侧面，同时也要保证其位于对称的两个可测面上。

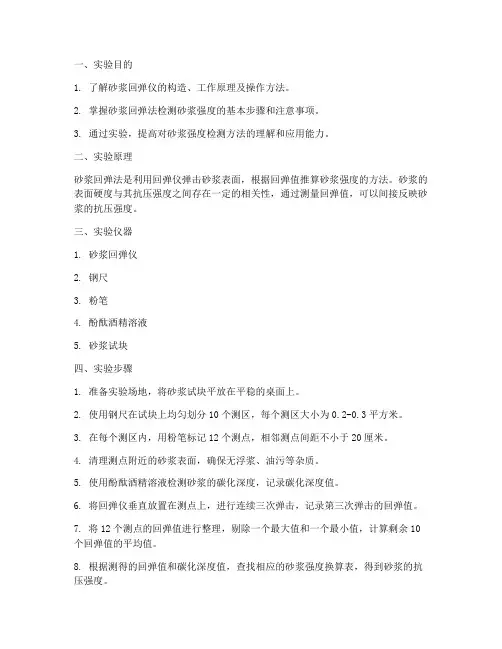

一、实验目的1. 了解砂浆回弹仪的构造、工作原理及操作方法。

2. 掌握砂浆回弹法检测砂浆强度的基本步骤和注意事项。

3. 通过实验，提高对砂浆强度检测方法的理解和应用能力。

二、实验原理砂浆回弹法是利用回弹仪弹击砂浆表面，根据回弹值推算砂浆强度的方法。

砂浆的表面硬度与其抗压强度之间存在一定的相关性，通过测量回弹值，可以间接反映砂浆的抗压强度。

三、实验仪器1. 砂浆回弹仪2. 钢尺3. 粉笔4. 酚酞酒精溶液5. 砂浆试块四、实验步骤1. 准备实验场地，将砂浆试块平放在平稳的桌面上。

2. 使用钢尺在试块上均匀划分10个测区，每个测区大小为0.2-0.3平方米。

3. 在每个测区内，用粉笔标记12个测点，相邻测点间距不小于20厘米。

4. 清理测点附近的砂浆表面，确保无浮浆、油污等杂质。

5. 使用酚酞酒精溶液检测砂浆的碳化深度，记录碳化深度值。

6. 将回弹仪垂直放置在测点上，进行连续三次弹击，记录第三次弹击的回弹值。

7. 将12个测点的回弹值进行整理，剔除一个最大值和一个最小值，计算剩余10个回弹值的平均值。

8. 根据测得的回弹值和碳化深度值，查找相应的砂浆强度换算表，得到砂浆的抗压强度。

五、实验结果与分析本次实验中，砂浆试块的抗压强度检测结果如下：- 碳化深度：2mm- 回弹平均值：45- 砂浆强度：M7.5实验结果显示，该砂浆试块的抗压强度为M7.5，符合设计要求。

六、实验结论1. 砂浆回弹法是一种简便、快速、经济的砂浆强度检测方法，适用于现场检测和施工质量控制。

2. 在进行砂浆回弹实验时，应严格按照操作步骤进行，确保实验结果的准确性。

3. 实验过程中，要注意砂浆表面的清洁和碳化深度的测量，避免误差的产生。

七、实验建议1. 建议在实际工程中，结合砂浆回弹法和其他检测方法，对砂浆强度进行综合评定。

2. 定期对砂浆回弹仪进行校准，确保仪器性能稳定可靠。

3. 加强对施工人员的培训，提高砂浆回弹检测技能。

通过本次实验，我们对砂浆回弹法检测砂浆强度的原理和方法有了更深入的了解，为今后在实际工程中的应用奠定了基础。

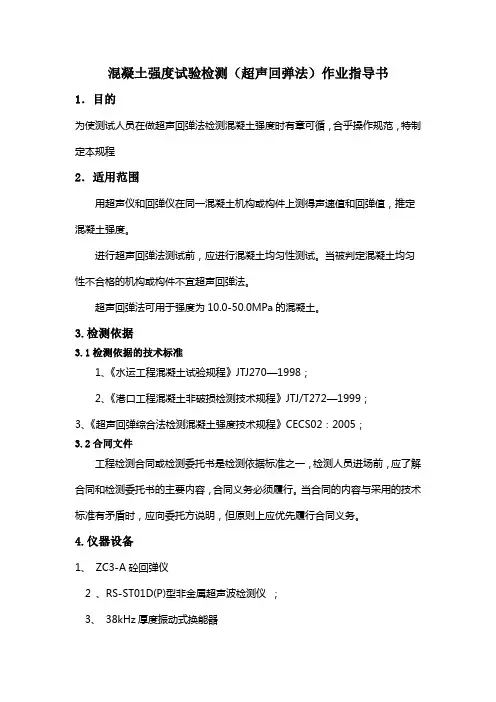

混凝土强度试验检测（超声回弹法）作业指导书1．目的为使测试人员在做超声回弹法检测混凝土强度时有章可循，合乎操作规范，特制定本规程2．适用范围用超声仪和回弹仪在同一混凝土机构或构件上测得声速值和回弹值，推定混凝土强度。

进行超声回弹法测试前，应进行混凝土均匀性测试。

当被判定混凝土均匀性不合格的机构或构件不宜超声回弹法。

超声回弹法可用于强度为10.0-50.0MPa的混凝土。

3.检测依据3.1检测依据的技术标准1、《水运工程混凝土试验规程》JTJ270—1998；2、《港口工程混凝土非破损检测技术规程》JTJ/T272—1999；3、《超声回弹综合法检测混凝土强度技术规程》CECS02：2005；3.2合同文件工程检测合同或检测委托书是检测依据标准之一，检测人员进场前，应了解合同和检测委托书的主要内容，合同义务必须履行。

当合同的内容与采用的技术标准有矛盾时，应向委托方说明，但原则上应优先履行合同义务。

4.仪器设备1、ZC3-A砼回弹仪2 、RS-ST01D(P)型非金属超声波检测仪；3、38kHz厚度振动式换能器5.检测前准备5.1 超声波检测仪应满足下列要求5.1.1 超声仪发射电压不小于800V，并分档可调；5.1.2 接收灵敏度≤50μV；5.1.3 接收增益连续可调；5.1.4 接收放大器频带（频响范围）10-250kHz以上;5.1.5 仪器应具有衰减器，衰减范围0-80dB以上，最小分度1dB；5.1.6 仪器应具有波形显示系统，能清晰、稳定地显示波形。

波形可以在时间轴上展开与压缩；5.1.7 声延迟40~5000μs以上，连续可调。

5.1.8 计时范围1~9999μs，计时器最小读数0.1μs。

5.1.9 能用游标测量波形上任一点的声时；5.1.10 能量测接收波幅值。

5.2 换能器的技术要求5.2.1 具备不同标称频率的换能器，平面换能器的频率宜选用20~200kHz；5.2.2 径向换能器应密封、防止漏水，并能在0.6MPa以上的水中正常工作。

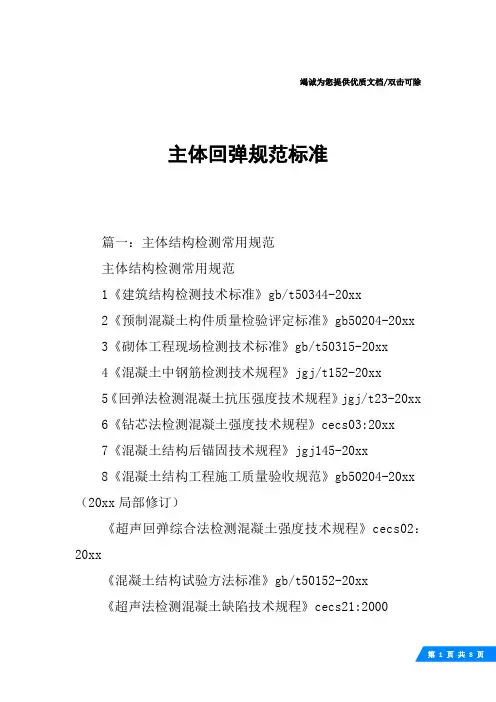

竭诚为您提供优质文档/双击可除主体回弹规范标准篇一：主体结构检测常用规范主体结构检测常用规范1《建筑结构检测技术标准》gb/t50344-20xx2《预制混凝土构件质量检验评定标准》gb50204-20xx 3《砌体工程现场检测技术标准》gb/t50315-20xx4《混凝土中钢筋检测技术规程》jgj/t152-20xx5《回弹法检测混凝土抗压强度技术规程》jgj/t23-20xx 6《钻芯法检测混凝土强度技术规程》cecs03:20xx7《混凝土结构后锚固技术规程》jgj145-20xx8《混凝土结构工程施工质量验收规范》gb50204-20xx （20xx局部修订）《超声回弹综合法检测混凝土强度技术规程》cecs02：20xx《混凝土结构试验方法标准》gb/t50152-20xx《超声法检测混凝土缺陷技术规程》cecs21:2000《砌体结构工程施工质量验收规范》gb50203-20xx《贯入法检测砌筑砂浆抗压强度技术规程》jgj/t136-20xx《建筑结构加固工程施工质量验收规范》（gb50550—20xx）建筑工程饰面砖粘结强度检验标准jgj110-20xx篇二：主体回弹方案新乡市凤泉区金灯寺小学教学楼建设单位项目负责人：（公章）年月日施工单位项目负责人：（公章）年月日主体结构检测方案监理单位总监理工程师：（公章）年月日目录一、工程概况二、现场实体结构检测目的三、检测工作程序四、检测依据五、检测仪器六、现场检测工作内容及合格标准七、结构实体h-tr9iooo 八、九、十、十一、十二、十三、十四、十五、十六、十七、十八、十九、二十、二十一、二十二、二十三、二十四、二十五、二十六、二十七、二十八、方法、部位及数量新乡市凤泉区金灯寺小学教学楼主体结构检测方案一、工程概况：本工程建筑面积为：1902.03㎡，建筑层数为：地上三层，建筑高位为：12.15m（室外地面至屋顶结构面板），室内外高差450mm,，结构类型为：框架结构，合理使用年限为50年，抗震设防烈度为8度。

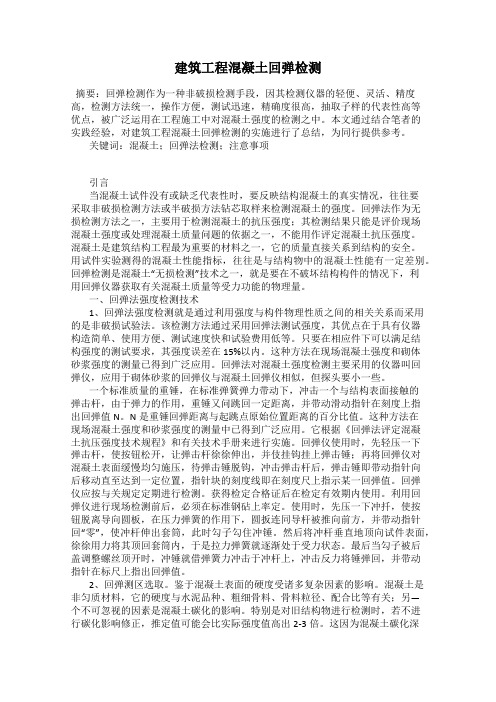

建筑工程混凝土回弹检测摘要：回弹检测作为一种非破损检测手段，因其检测仪器的轻便、灵活、精度高，检测方法统一，操作方便，测试迅速，精确度很高，抽取子样的代表性高等优点，被广泛运用在工程施工中对混凝土强度的检测之中。

本文通过结合笔者的实践经验，对建筑工程混凝土回弹检测的实施进行了总结，为同行提供参考。

关键词：混凝土；回弹法检测；注意事项引言当混凝土试件没有或缺乏代表性时，要反映结构混凝土的真实情况，往往要采取非破损检测方法或半破损方法钻芯取样来检测混凝土的强度。

回弹法作为无损检测方法之一，主要用于检测混凝土的抗压强度；其检测结果只能是评价现场混凝土强度或处理混凝土质量问题的依据之一，不能用作评定混凝土抗压强度。

混凝土是建筑结构工程最为重要的材料之一，它的质量直接关系到结构的安全。

用试件实验测得的混凝土性能指标，往往是与结构物中的混凝土性能有一定差别。

回弹检测是混凝土“无损检测”技术之一，就是要在不破坏结构构件的情况下，利用回弹仪器获取有关混凝土质量等受力功能的物理量。

一、回弹法强度检测技术1、回弹法强度检测就是通过利用强度与构件物理性质之间的相关关系而采用的是非破损试验法。

该检测方法通过采用回弹法测试强度，其优点在于具有仪器构造简单、使用方便、测试速度快和试验费用低等。

只要在相应件下可以满足结构强度的测试要求，其强度误差在15%以内。

这种方法在现场混凝土强度和砌体砂浆强度的测量已得到广泛应用。

回弹法对混凝土强度检测主要采用的仪器叫回弹仪，应用于砌体砂浆的回弹仪与混凝土回弹仪相似，但探头要小一些。

一个标准质量的重锤，在标准弹簧弹力带动下，冲击一个与结构表面接触的弹击杆，由于弹力的作用，重锤又问跳回一定距离，并带动滑动指针在刻度上指出回弹值N。

N是重锤回弹距离与起跳点原始位置距离的百分比值。

这种方法在现场混凝土强度和砂浆强度的测量中已得到广泛应用。

它根据《回弹法评定混凝土抗压强度技术规程》和有关技术手册来进行实施。

受控编号：XXX工程质量检测报告工程名称：XXXX检测代码及项目:XXXX单位名称委托单位：建设单位：设计单位：施工单位：监理单位：检测单位：声明1、本报告无检验检测报告专用章及其骑缝章无效；2、本报告无检测、审核、批准人签名无效；3、本报告涂改、增删无效；4、报告复印页数不全、未加盖检验检测报告专用章无效；5、对本报告若有异议，应于收到报告之日起十五日内向本检测单位提出。

检测单位资质证书编号：检测单位地址：邮政编码：电话：目录1 工程概况 (4)2 检测概述 (4)3 砂浆抗压强度计算 (5)4 检测结果 (7)5 结论 (7)附表1 回弹法检测砌筑砂浆抗压强度结果表 (8)附件：工程质量现场检测见证确认表 (9)附图：现场检测影像资料 (9)1 工程概况1.1 工程名称：建设地点：结构形式：工程砌块：砌筑砂浆种类及设计强度等级：砌筑施工时间：工程现状：1.2 检测原因：以往检测情况概述：2 检测概述2.1 检测日期：XXXX年XX月XX日。

2.2检测方法采用砂浆回弹法，检测砌筑砂浆抗压强度。

2.3 检测依据1委托方提供的设计图纸及相关资料；2《砌体工程现场检测技术标准》（GB/T 50315—2011）；2.4 检测仪器设备检测所用计量仪器设备见表2.4。

表2.4 计量仪器设备一览表《砌体工程现场检测技术标准》（GB/T 50315-XXXX）第3章基本规定的规定，回弹法确定砌体砂浆抗压强度推定値时，取样应遵循下列规定：2.5.1当检测对象为整栋建筑物或建筑物的一部分时，应将其划分为一个或若干个可以独立进行分析的结构单元，每一结构单元划分为若干个检测单元。

2.5.2 每一检测单元内，不宜少于6个测区，应将单个构件（单片、 墙柱）作为一个测区，当一个检测单元少于6个构件时，应将每个构件作为一个测区。

2.5.3 每一个测区测点数应不少于5个，测点应随机分布。

2.6 现场检测1 按委托方要求采用回弹法进行砌筑砂浆抗压强度检测，提供批量评定的砌筑砂浆抗压强度推定值。
