回弹法检测砌体强度

回弹法检测砌体灰缝砂浆强度报告回弹法是一种常用的非破坏性检测方法，用于砖砌体中砂浆强度的评定。

本报告将对回弹法检测砌体灰缝砂浆强度的原理、实验方法、结果及分析进行详细描述，以期提供科学可靠的信息。

一、原理回弹法是根据回弹锤在砖砌体上的反弹程度来间接评定砂浆强度的一种方法。

原理基于回弹锤弹跳速度和砌体中砂浆的强度之间的关系。

当弹跳速度低于一定值时，说明砂浆强度低，反之，说明砂浆强度高。

二、实验方法1.选取需检测的砌体样本，确保样本表面平整、无明显损坏和变形。

2.清洁样本表面，确保无杂物妨碍测试。

3.对样本表面进行编号，并做好相应记录。

4. 选取适当的回弹锤，确保回弹锤和样本之间的垂直距离不超过50mm。

5.确定测试位置，避免显著缺陷和结构连接处。

6.在样本上击打回弹锤，每个位置进行3次测试，并记录最后一个读数。

7.利用相关公式计算回弹指数。

8.重复上述步骤，在其他位置进行测试。

三、实验结果及分析下表为对砌体灰缝砂浆进行回弹法测试的结果：位置编号，回弹指数----，----1，702，683，724，695，71根据回弹指数的综合分析，可以得出以下结论：1.样本的砂浆强度在一定范围内相对均匀，没有明显的局部异常。

2.样本的砂浆强度达到或接近设计要求，可以满足使用需求。

四、结论通过回弹法对砌体灰缝砂浆的强度进行检测，根据实验结果和分析得出以下结论：1.样本的砂浆强度整体较好，达到或接近设计要求。

2.样本的砂浆强度在测定位置范围内相对均匀，没有明显的局部异常。

3.回弹法是一种有效的非破坏性检测方法，可以用于评定砌体灰缝砂浆强度。

综上所述，回弹法是一种简便可行的方法，通过测定砌体灰缝砂浆的回弹指数，可以初步评估砂浆的强度情况，为工程质量的控制和改进提供有效依据。

国家建筑工程质量监督检验中心作业指导书BETC-JG-307A回弹法检测砌体中普通砖抗压强度检验细则目录1 编制目的 (1)2 编制依据 (1)3 适用范围 (1)4 检测仪器和检测方法 (2)5 测区选择 (2)6 检测步骤 (2)7 数据分析及强度等级评定 (3)附录A (5)回弹法检测砌体中烧结普通砖抗压强度检验细则1 编制目的1.1为了现场检测砌体结构中烧结普通砖的抗压强度，做到操作正确、数据可靠、保证检验工作质量，编制本细则。

2 编制依据2.1本细则的编制参考了下述标准：⑴《回弹法评定砌体中烧结普通砖强度等级（标号）技术规程》（DBJ20-8-9）；⑵《回弹仪评定烧结普通砖标号的方法》（ZBQ 15002-89）；⑶《普通粘土砖的取样、检查及试验方法》（JC 150-73）；⑷《砌墙砖检测规则》（JC 466-1992(1996)）；⑸《砌墙砖试验方法》（GB/T 2542-92）；⑹《烧结普通砖》（GB 5101-1998）；⑺《烧结多孔砖》（GB 13544-2000）；⑻《建筑结构检测技术标准》（GB/T 50364-2004）。

3 适用范围3.1 本细则适用于用回弹法检测评定符合《烧结普通砖》(GB5101)质量要求的砌体中烧结普通砖的抗压强度和强度等级。

3.2 本细则不适用于检测评定用欠火砖、酥砖、螺旋纹砖、外观质量不合格及强度等级低于MU7.5砖的强度等级。

3.3 本细则不适用于高温、长期浸水、潮湿、冰冻、化学侵蚀、火灾等情况下的砖的强度等级的检测和评定。

3.4 对质量符合《烧结多孔砖》(GB13544)的烧结多孔砖砌筑的砖墙上砖的抗压强度等级的检测，可采用同批砖样进行抗压～回弹对比试验进行检测评定。

3.5其它品种的砌墙砖如灰砂砖、粉煤灰砖的检测评定也可参照上述方法进行。

14 检测仪器和检测方法4.1本方法采用的仪器应为HT75型和ZC4型回弹仪。

4.2回弹仪必须具有制造厂的产品质量合格证，并应经专业质量检定单位检定合格，方可用于测试。

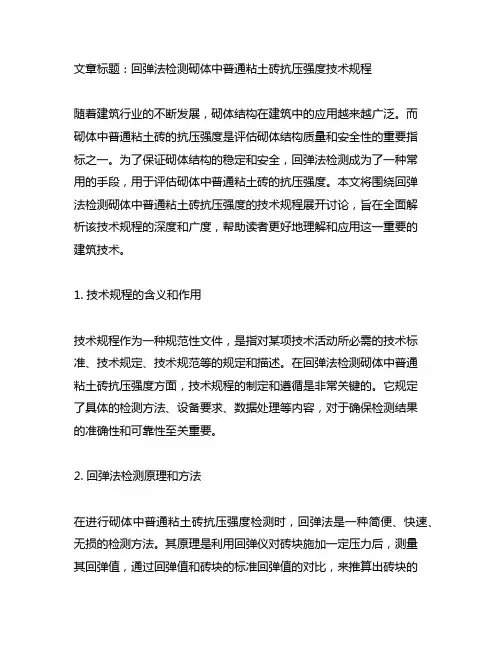

文章标题：回弹法检测砌体中普通粘土砖抗压强度技术规程随着建筑行业的不断发展，砌体结构在建筑中的应用越来越广泛。

而砌体中普通粘土砖的抗压强度是评估砌体结构质量和安全性的重要指标之一。

为了保证砌体结构的稳定和安全，回弹法检测成为了一种常用的手段，用于评估砌体中普通粘土砖的抗压强度。

本文将围绕回弹法检测砌体中普通粘土砖抗压强度的技术规程展开讨论，旨在全面解析该技术规程的深度和广度，帮助读者更好地理解和应用这一重要的建筑技术。

1. 技术规程的含义和作用技术规程作为一种规范性文件，是指对某项技术活动所必需的技术标准、技术规定、技术规范等的规定和描述。

在回弹法检测砌体中普通粘土砖抗压强度方面，技术规程的制定和遵循是非常关键的。

它规定了具体的检测方法、设备要求、数据处理等内容，对于确保检测结果的准确性和可靠性至关重要。

2. 回弹法检测原理和方法在进行砌体中普通粘土砖抗压强度检测时，回弹法是一种简便、快速、无损的检测方法。

其原理是利用回弹仪对砖块施加一定压力后，测量其回弹值，通过回弹值和砖块的标准回弹值的对比，来推算出砖块的抗压强度。

该方法不需要破坏试件，且操作简便，成本较低，因此在实际工程中应用广泛。

3. 技术规程的要求和执行步骤在执行回弹法检测砌体中普通粘土砖抗压强度的技术规程时，需要遵循一系列操作要求和执行步骤。

首先是对回弹仪的要求，包括仪器的精度、校准、使用环境等方面的规定。

其次是对试验样本的准备，要求样本的选择、制备和保养等。

最后是具体的实验步骤，包括试验前的准备、操作过程、数据记录和处理等环节，都需要严格按照技术规程来执行。

4. 个人观点和理解回弹法检测砌体中普通粘土砖抗压强度技术规程的制定和执行，对建筑工程的质量和安全起着重要作用。

在实际操作中，要严格按照技术规程来执行，确保检测结果的准确性和可靠性。

也要注重对技术规程的理解和学习，不断提高自身的专业水平，为建筑工程的发展贡献力量。

总结回顾：通过对回弹法检测砌体中普通粘土砖抗压强度技术规程的深入探讨，我们全面了解了其原理、方法和操作要求。

第一章混凝土、砂浆、砌体强度现场检测为了加强《建设工程质量检测管理办法》贯彻执行，保证主体结构工程质量，提高我省建筑工程检测的质量和水平，编写此规程。

混凝土、砂浆、砌体强度现场检测包括：1、回弹法检测混凝土抗压强度；2、超声回弹综合法检测混凝土抗压强度；3、后装拔出法检测混凝土抗压强度；4、钻芯法检测混凝土抗压强度；5、回弹法检测砌筑砂浆强度；6、贯入法检测砌筑砂浆强度；7、砌体工程其它现场检测技术。

主体结构工程检测时，应根据检测目的、设备及环境等条件选择合适的检测方法。

第一节回弹法检测混凝土抗压强度1 总则1.0.1 回弹法检测混凝土抗压强度依据标准为《回弹法检测混凝土抗压强度技术规程》（DBJ14-026-2004）（以下简称“本规程”）。

1.0.2 本规程适用于采用中型回弹仪检测和推定山东地区范围内建筑工程结构或构件中的普通混凝土抗压强度（以下简称混凝土强度）。

1.0.3 在正常情况下，混凝土强度的验收与评定应按现行的国家标准《混凝土结构工程施工质量验收规范》（GB50204-2002）和《混凝土强度检验评定标准》（GBJ107-87）中的有关规定执行。

当对结构或构件的混凝土强度有怀疑或争议时，可按本规程进行检测，检测结果可作为处理混凝土质量问题或结构性能鉴定的一个主要依据。

1.0.4 本规程适用于符合下列条件的混凝土强度的检测：1 符合普通混凝土用材料、拌和用水的质量标准且粗骨料为碎石；2 不掺引气型外加剂；3 采用普通成型工艺；4 采用符合国家现行标准《混凝土结构工程施工质量验收规范》（GB50204-2002）规定的钢模、木模及其它材料制作的模板；5 自然养护或蒸气养护出池后经自然养护7d以上，且混凝土表层为干燥状态；6 龄期为14～1100天；7 抗压强度为10～60MPa。

1.0.5 当混凝土有下列情况之一时，不能按本规程进行混凝土强度的检测：1 测试部位表层与内部的质量有明显差异或内部存在缺陷；2 遭受冻害、化学侵蚀、火灾、高温损伤。

回弹法检测烧结砖砌体中砖的抗压强度1适用范围本作业指导书适用于推定砌体工程现场烧结普通砖和烧结多孔砖砌体中砖的抗压强度。

砖强度适用范围限于6MPa~30MPa（见标准表 3.4.3）。

不适用于推定表面已风化或遭受冻害、环境侵蚀的烧结普通砖和烧结多孔砖砌体中砖的抗压强度。

2执行标准GB/T 50315-2011《砌体工程现场检验技术标准》3仪器设备砖回弹仪，标称动能0.735J。

使用前应检查仪器必须技术性能正常、检定合格并在检定与校准有效期内。

回弹仪在工程检测前后，应在钢砧上作率定试验，在洛氏硬度HRC为60±2的钢砧上率定值应为74±2。

4试验步骤4.1抽样及测区、测点布置依据 GB/T 50315-2011《砌体工程现场检验技术标准》整栋建筑物划分为一个或多个可独立进行分析（鉴定）的结构单元，每个结构单元内同一材料品种、同一强度等级不超过250m3砌体为一检测单元，即一个检验批（见条文说明）；【按GB 50203-2011《砌体工程施工质量验收规范》还应每一楼层主体砌体不超过250m3（填充墙可多楼层合并；基础算作一个楼层）为一检验批】。

每一检测单元（检验批）应随机选取10个测区，每个测区面积不宜小于1.0m2，应在其中随机选择条面向外的10块砖作为10个测位供回弹测试。

选择的砖与砖墙边缘的距离应大于250mm。

4.2被检测砖应为外观质量合格的完整砖。

砖的条面应干燥、清洁、平整，不应有饰面层、粉刷层，必要时可用砂轮清除表面的杂物，并应磨平测面，同时应用毛刷刷去粉尘。

4.3在每块砖的测面上应均匀布置5个弹击点。

选定弹击点时应避开砖表面的缺陷。

相邻两弹击点的间距不应小于20mm，弹击点距砖边缘不应小于20mm，每一弹击点应只能弹击一次，回弹值读数应估读至1。

测试时，回弹仪应处于水平状态，其轴线应垂直于砖的测面。

5数据处理5.1 单个测位的回弹值应取5个弹击点回弹值的平均值。

5.2第i测区第j个测位的抗压强度换算值按下列公式计算：1.烧结普通砖：f1ij=2×10-2R2-0.45R+1.252.烧结多孔砖：f1ij=1.70×10-3R2.48式中：f1ij——第i测区j个测位的砖抗压强度换算值（MPa），精确至0.1。

回弹法检测砌体中砖抗压强度技术规程
《回弹法检测砌体中砖抗压强度技术规程》是以回弹法测定砌体中砖抗压强度的实施要求和管理规定性文件，主要针对检测的要求和相应的基本原理及细则作出规定，提出砌体砖抗压强度检验和试验现场管理要求，有助于砌体砖抗压强度检测及评价，确保 just-in-time 检测及保证结果的准确性。

回弹法测定砌体中砖抗压强度技术规程的重点内容如下：
（1）砌体砖抗压强度检测的试验设备和仪器检定要求；
（2）砌体砖抗压强度检测的试验准备；
（3）砌体砖抗压强度检测的测试方法和结果计算；
（4）砌体砖抗压强度检测的管理要求。

1、适用范围砂浆回弹法是采用砂浆回弹仪检测墙体、柱中砂浆表面的硬度，根据回弹值和碳化深度推定其强度的方法；主要用于检测烧结普通砖和烧结多孔砖墙体中的砂浆强度及砂浆强度均匀性检查。

不适用于推定高温、长期浸水、遭受火灾、环境侵蚀等砌筑砂浆的强度。

对砌筑砂浆的现场检测，除应执行本《作业指导书》外，尚应符合国家现行的有关强制性标准的规定。

检测时，应用回弹仪测试砂浆表面硬度，并应用浓度1%～2%的酚酞酒精溶液测试砂浆表面碳化深度，应以回弹值和碳化深度两项指标换算砂浆强度。

2、检测目的对新建砌体工程检测及推定砌筑砂浆的强度；当遇到下列情况之一时，应按本规定检测和推定砌筑砂浆的强度：、砌体结构没有砂浆试块；、砂浆试块缺乏代表性或试件数量不足；、砂浆试块的试验结果有怀疑或争议；、砂浆试块的试验结果，不能满足设计要求，需要确定砌体砂浆的抗压强度；、发生工程事故或对施工质量有怀疑和争议，需要进一步分析砌筑砂浆和砌体强度。

、对既有砌体结构，在进行下列鉴定时，可按本办法检测和推定砌筑砂浆的强度：、安全鉴定、危房鉴定或其他应急鉴定；、抗震鉴定；、大修前的可靠性鉴定；、危房改变用途、改建、加层或扩建前的鉴定。

3、执行标准《砌体结构工程施工质量验收规范》GB 50203-2011；《建筑结构检测技术标准》GB/T 50344-2004；《砌体工程现场检测技术标准》GB/T50315-2011；4、检测依据、被检测工程的施工图纸及相应变更，施工验收资料，砌筑砂浆的品种及有关原材料的测试资料；、现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。

、工程建设时间；进一步明确检测原因和委托方的具体要求；、以往工程质量检测情况。

5、操作人员及注意事项、凡使用回弹仪进行工程检测的人员，均应经专门培训合格后方可进行检测。

、操作过程中仪器要轻拿轻放，严格按照仪器操作规程检测。

、检测人员在检测过程中要注意安全，戴好安全帽。

回弹法检测砌筑砂浆强度检验细则一、编制依据本细则依据《回弹法检测砌筑砂浆强度技术规程》（DBJ14-030-2004）编制。

二、编制目的为正确使用砂浆回弹仪检测砌筑砂浆强度，保证检测精度，制定本细则。

三、适用范围本细则适用于砌体结构工程中砌筑砂浆强度的检测和评定。

新建砌体结构和一般建（构）筑物，其砌筑砂浆强度的检测和评定，应按国家现行标准《砌体工程施工质量验收规范》（GB50203-2002）、《建筑工程施工质量验收规范》（GB50300-2001）、《建筑砂浆基本性能试验方法》（JGJ70-90）等执行。

当遇下列情况之一时，可按本细则检测和推定砌筑砂浆的强度：（1）砂浆试块缺乏代表性或试件数量不足；（2）对砂浆试块的试验结果有怀疑或争议，或砂浆试块的试验结果不能满足设计要求；（3）发生工程事故，或对施工质量有怀疑和争议。

既有砌体工程，在进行下列可靠性鉴定时，可按本细则检测和推定砌筑砂浆的强度：（1）静力安全鉴定及危房鉴定；（2）抗震鉴定；（3）大修前的可靠性鉴定；（4）房屋改变用途、改建、加层或扩建前的专门鉴定。

本细则适合下列条件的砌筑砂浆的检测：（1）符合普通砌筑砂浆用材料、拌和用水的质量标准，采用中砂；（2）采用普通成型工艺；（3）自然养护且砂浆表层为干燥状态；（4）龄期不少于14天；（5）抗压强度为1.0～20.0MPa；本细则不用于下列情况砌筑砂浆的检测：（1）测试部位表层与内部的质量有明显差异或内部存在缺陷；（2）遭受化学腐蚀、火灾或冻伤。

用回弹仪检测及推定砂浆强度时，除应遵守本细则外，尚应符合国家现行有关标准的规定。

四、操作人员凡使用回弹仪进行工程检测的人员，均应经专门培训方可进行测试。

五、砂浆回弹仪1、仪器要求1.1测定砂浆回弹值的仪器，宜采用示值系统为指针式的砂浆回弹仪。

1.2回弹仪技术性能应符合下列标准状态的要求：（1）回弹仪水平弹击时的冲击能量应为0.196±0.010J；（2）刻度尺上“100”刻线，应与机壳刻度槽“100”刻线重合；（3）指针长度应为20.0±0.2mm；（4）指针摩擦力应为0.5±0.1N；（5）弹击杆端部球面半径应为25.0±1.0mm；（6）弹击拉簧刚度应为70.0±5.0N/m；（7）弹击拉簧工作长度应为61.5±0.3mm；（8）弹击锤冲击长度应为75.0±0.3mm；（9）弹击锤起跳位置应在刻度尺“0”处；（10）在洛氏硬度为HRC±2的钢砧上，回弹仪的率定值应为74±2。

DGJ Array J****—2010DGJ32/T J***—2010砌体中砖抗压强度回弹法检测规程Specification for Inspection of brick Conpressive Strength by Rebound Method inMasonry Structures20**-**-** 发布20**-**-**实施江苏省住房和城乡建设厅审定发布目录目录......................................................................................................................................................... I I 1总则 (1)2术语、符号 (2)2.1术语 (2)2.2符号 (2)3基本规定 (4)4 检测仪器 (5)4.1技术要求 (5)4.2校准 (5)4.3保养 (6)5 检测技术 (7)5.1回弹值测量 (7)5.2回弹值计算 (7)6 砖抗压强度的计算 (8)7 检测报告 (10)附录A砌体中烧结普通粘土砖回弹值与抗压强度关系换算表 (11)附录B砌体中混凝土普通砖回弹值与抗压强度关系换算表 (13)附录C砌体中混凝土多孔砖回弹值与抗压强度关系换算表 (14)附录D砌体中页岩砖回弹值与抗压强度关系换算表 (15)附录E批量检测同一检测单元烧结普通砖强度等级批量推定 (16)附录F 单个构件砖强度等级推定 (17)附录J回弹法检测砌体中砖强度等级报告 (18)本规程用词用语说明............................................................................................................................. I I1总则1.0.1为了规范砌体结构中烧结普通粘土砖、混凝土普通砖、混凝土多孔砖和页岩砖抗压强度回弹法检测技术，保证现场砌体结构中砌块抗压强度检测的准确性，减少对既有建筑砌体结构的破坏，特制定本规程。

1、适用范围砂浆回弹法是采用砂浆回弹仪检测墙体、柱中砂浆表面的硬度，根据回弹值和碳化深度推定其强度的方法；主要用于检测烧结普通砖和烧结多孔砖墙体中的砂浆强度及砂浆强度均匀性检查。

不适用于推定高温、长期浸水、遭受火灾、环境侵蚀等砌筑砂浆的强度。

对砌筑砂浆的现场检测，除应执行本《作业指导书》外，尚应符合国家现行的有关强制性标准的规定。

检测时，应用回弹仪测试砂浆表面硬度，并应用浓度1%～2%的酚酞酒精溶液测试砂浆表面碳化深度，应以回弹值和碳化深度两项指标换算砂浆强度。

2、检测目的对新建砌体工程检测及推定砌筑砂浆的强度；当遇到下列情况之一时，应按本规定检测和推定砌筑砂浆的强度：2.1、砌体结构没有砂浆试块；2.2、砂浆试块缺乏代表性或试件数量不足；2.3、砂浆试块的试验结果有怀疑或争议；2.4、砂浆试块的试验结果，不能满足设计要求，需要确定砌体砂浆的抗压强度；2.5、发生工程事故或对施工质量有怀疑和争议，需要进一步分析砌筑砂浆和砌体强度。

2.6、对既有砌体结构，在进行下列鉴定时，可按本办法检测和推定砌筑砂浆的强度：2.6.1、安全鉴定、危房鉴定或其他应急鉴定；2.6.2、抗震鉴定；2.6.3、大修前的可靠性鉴定；2.6.4、危房改变用途、改建、加层或扩建前的鉴定。

3、执行标准《砌体结构工程施工质量验收规范》GB 50203-2011；《建筑结构检测技术标准》GB/T 50344-2004；《砌体工程现场检测技术标准》GB/T50315-2011；4、检测依据4.1、被检测工程的施工图纸及相应变更，施工验收资料，砌筑砂浆的品种及有关原材料的测试资料；4.2、现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。

4.3、工程建设时间；进一步明确检测原因和委托方的具体要求；4.4、以往工程质量检测情况。

5、操作人员及注意事项5.1、凡使用回弹仪进行工程检测的人员，均应经专门培训合格后方可进行检测。

回弹法检测砌体强度的原理嘿，朋友们！今天咱来唠唠回弹法检测砌体强度这事儿。

你说这砌体强度咋检测呀？就好像咱要知道一个人的力气有多大一样。

回弹法呢，就像是给砌体来个“摸摸头”，通过这个“摸摸头”来估摸它的强度。

你看啊，回弹仪就像一个小锤子，咱拿着它在砌体上这么轻轻一敲，“咚”的一下，就会有个回弹值出来。

这就好比你去敲西瓜，听那声音脆不脆，来判断西瓜甜不甜一样。

只不过这里不是判断西瓜甜不甜，而是判断砌体强度好不好。

这回弹法检测砌体强度可神奇了呢！它不用对砌体造成啥大破坏，就那么轻轻一敲，就能得到一些有用的信息。

这多好呀，就跟咱平时跟人聊天，从人家的只言片语里就能了解到很多东西一样。

咱再想想，如果砌体强度不行，那不就跟纸糊的似的，能靠谱吗？那盖的房子能安全吗？这可不是闹着玩的呀！所以回弹法检测就显得特别重要啦。

你说这砌体就像个大力士，咱得知道它到底有多大的力气，才能放心让它干活呀。

回弹法就是咱了解这个大力士的一个好办法。

而且操作起来也不难，就跟咱平时做游戏似的。

咱拿着回弹仪在砌体上这里敲敲，那里敲敲，记录下回弹值，然后再经过一些计算和分析，就能大概知道砌体的强度啦。

这过程是不是挺有意思的？就好像在探索一个神秘的世界一样。

回弹法检测砌体强度还有个好处，就是它比较快速。

不用等太久，就能得到结果。

这就好比咱饿了要吃饭，马上就能吃到，不用等个十天半个月的，那不得饿坏啦。

你想想，如果检测砌体强度要花很长时间，那工程进度不就耽误啦？那得损失多少钱呀！所以回弹法的快速真的是很重要呢。

哎呀呀，说了这么多，回弹法检测砌体强度真的是个很实用的方法呀！它能让我们快速、方便地了解砌体的强度，为工程质量保驾护航。

咱可不能小瞧了它哟！它就像一个默默守护着砌体的小卫士，时刻保障着我们的安全。

所以呀，大家一定要重视回弹法检测砌体强度这个事儿，可别不当回事儿呀！。
