并网操作票

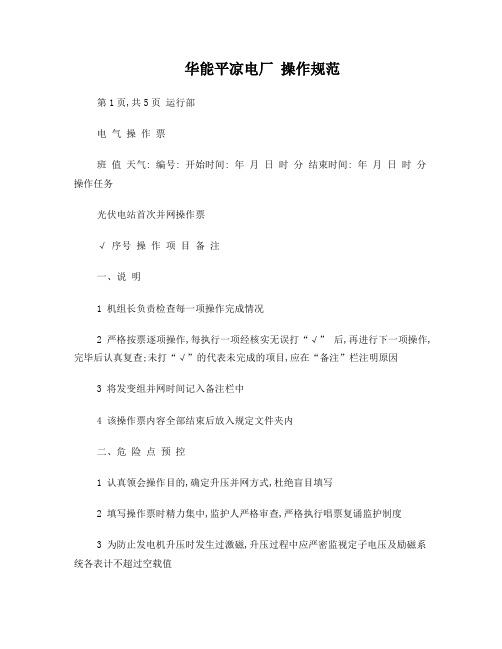

华能平凉电厂操作规范第1页,共5页运行部电气操作票班值天气: 编号: 开始时间: 年月日时分结束时间: 年月日时分操作任务光伏电站首次并网操作票√ 序号操作项目备注一、说明1 机组长负责检查每一项操作完成情况2 严格按票逐项操作,每执行一项经核实无误打“√” 后,再进行下一项操作,完毕后认真复查;未打“√”的代表未完成的项目,应在“备注”栏注明原因3 将发变组并网时间记入备注栏中4 该操作票内容全部结束后放入规定文件夹内二、危险点预控1 认真领会操作目的,确定升压并网方式,杜绝盲目填写2 填写操作票时精力集中,监护人严格审查,严格执行唱票复诵监护制度3 为防止发电机升压时发生过激磁,升压过程中应严密监视定子电压及励磁系统各表计不超过空载值4 为防止并网时造成非同期,把握好同期装臵投入和启动的时机,严禁同步表指针距同步点大于270°时投入同期装臵5 操作全过程必须由两人执行,操作人在没有监护人监护时拒绝操作三、操作步骤1 得值长令:光伏电站首次并网2 模拟操作,核实无误3 查光伏电站升压站已带电运行正常4 检查箱变高压侧刀闸在合位5 检查箱变运行正常6 检查箱变低压侧开关确断合上箱变低压侧开关检查箱变低压侧开关确合装光伏电站#1—#50方阵中的汇流箱保险, 7 合光伏电站#1—#50方阵中的汇流箱空开合光伏电站#1—#50方阵中的直流配电箱空开确定紧急停机按钮在断开状态用万用表分别测量逆变器对于该项目逆变器的启动,必须满足以下条件:逆变器的交流侧必须有电,即35kV必须有电且经双分裂变压器传至逆变器的交流侧逆变器的直流侧必须有电,电压范围在450V—820V之间闭合交流侧断路器闭合直流侧断路器把启停旋钮选至START位臵,触摸屏会显示逆变器在期待中状态,逆变器经5分钟自检,并网条件满足后,开始并网。

8(1)第五行“17”亮,第六行“2”亮,第八行“2”亮,(2) 其余均灭7)EX07板:均灭8)EX08板:(1)第一行“切除”亮(2)第二行至第七行两行红灯灭(3)第八行灯灭9 申请值长,通知网控做如下工作:①查3310开关确在断开位臵②查3312开关确在断开位臵③合上33216刀闸④查3310开关保护投退正确10 查#1发变组保护压板投退正确11 查#1发电机AVR装臵双柜显示“A柜主柜,B柜从柜”12 查#1主变中性点地刀310中已合好13 投入#1发变组启停机保护压板,3312开关充电保护压板14 查33103、312开关无合闸闭锁信号15 汽机定速后,查#1发电机副励磁机输出电压正常(186V)16 合上#1发电机FMK开关17 查#1发电机FMK开关确已合好,红灯亮18 合上#1发电机副励磁机出口41E开关19 查#1发电机副励磁机出口41E开关确已合好,红灯亮20 按下1PB远方建压按钮,逐渐升发电机电压至18KV21 按下2PB按钮点动升发电机电压至20KV22 查#1发电机定子电流表指示为零23 查#1发电机负序电流表指示为零24 查#1发电机励磁电流表指示正常25 查#1发电机各空载值符合要求26 查#1发电机转子对地绝缘良好27 查#1发电机转速正常,否则增加28 查3310开关的TK开关在“断开”位臵29 将3312TK开关打至“自动”位臵30 查非同期闭锁开关STK在“闭锁”位臵31 将1STK切至“粗调”位臵32 调整#1发电机电压、周波与系统一致33 将1STK切至“细调”位臵34 调整#1发电机周波、电压与系统一致,同步表顺时针缓慢均匀转动35 将DTK开关切至“试验”位臵36 按下自动准同期装臵启动按钮QA37 查自动准同期装臵投入白灯亮38 查同步表在同步点时合闸脉冲灯亮39 将DTK打至“工作”位臵40 提前270°按下自动准同期装臵启动按钮QA41 按下3312开关防误闭锁解锁按钮42 待同步点3312开关红灯闪光,复归3312开关至“合闸后”位臵43 查#1发电机与系统并列正常,增加少许有功、无功负荷,以防逆功率及失磁(时分)44 汇报值长,#1发电机已与系统并列45 将3312TK开关切至“断”位46 将3310TK开关切至“手动”位47 查同步表在同步点48 按下3310开关防误闭锁解锁按钮49 合上3310开关50 查3310开关确合,红灯亮51 将3310TK开关打至“断”位52 将DTK开关切至“断”位53 将1STK开关切至“断”位54 手动调节感应调压器控制把手GKK开关使备用励磁输出电压高于AVR装臵输出电压1~2V55 投入#1发变组保护A柜如下保护压板:56 (1)发电机失磁(2)发电机频率57 退出#1发变组保护A柜如下保护压板:(1)启停机保护58 投入#1发变组保护B柜如下保护压板:(1)发电机失磁(2)发电机频率59 退出#1发变组保护B柜如下保护压板:(1)启停机保护60 投入#1发变组保护C柜如下保护压板:(1)主变冷却器故障起动跳闸(2)发电机断水起动跳闸61 退出3312开关充电保护压板62 申请值长投入#1机励磁系统PSS(此项待定)63 检查调节器A套板件如下显示:1)EX06板:第二行“5”亮,第四行“14”亮,第五行“17”亮,第六行“2”亮,第八行“2”亮,2)EX08板:第二行至第七行两行红灯亮64 检查调节器B套板件如下显示:1)EX06板:第二行“5”亮,第四行“14”亮,第五行“17”亮,第六行“2”亮,第八行“2”亮,2)EX08板:第二行至第七行两行红灯亮65 查上述操作无误66 汇报值长:#1发变组AVR“自动”升压“自动”准同期已并列操作人:监护人:机组长:值长:。

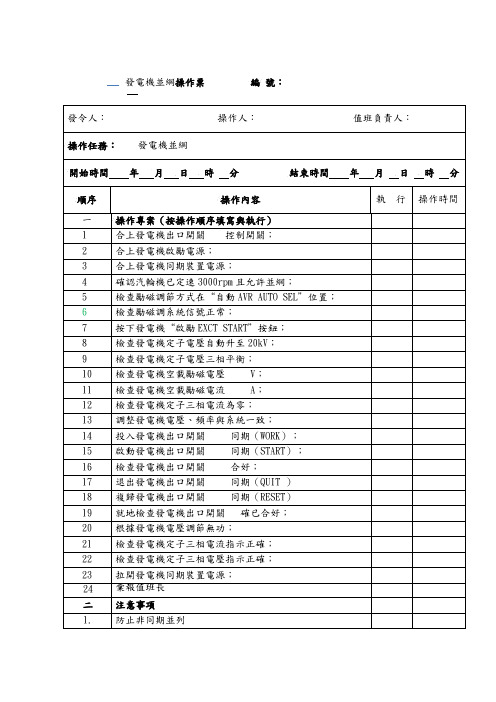

发电机并网（）解列（）操作票
操作员：开机时间：年月日时分
完毕时间：年月日时分
1、并网操作
1.1汽轮机启动完毕，转速至3000r/min时，励磁方式选择手动位置，
合上灭磁开关，转动起励开关，转动增磁开关，直至发电机电压达2kv左右。

检查励磁电流、电压，再次转动增磁开关，使发电机电压升至10kv，检查励磁电流、电压，观察定子三相电流应无指示。

（）
1.2投入同期开关及发电机同期点选择，把手动准同期开关转至投入位
置，观察组合式同步表指针是否指向水平位置不偏转。

如不在水平位置，用手动增减励磁按钮调整电压V，用调速开关增减速调整频率F，使指针指向水平位置不偏移。

（）
1.3观察同步表S的指针应该3600范围内平稳缓慢地顺时针旋转，同
时注意电压V、频率F是否指向水平位置，如果不是，则按上述方式调整。

（）
1.4等相应同期控制开关置于预合位置，当同步表S指针向上，迅速合
上，实现并网。

注意同步表指针一定要顺时针转才能并网，如指针不动不准并网。

（）
1.5观察发电机定子电流表三相均有电流，并列开关红灯亮，确认发电
机已并上网。

注意同时退出手动准同期开关，退出同期开关，否则时间过长会烧坏同步表。

（）
1.6并网后根据锅炉主蒸汽压力、温度值相应调节汽轮机的负荷给定，
增减发电量。

（）
1.7调节励磁增减按钮，使功率因数控制0.82～0.85左右。

2、发电机解列操作
2.1将汽轮机负荷给定接近于零，并控制无功功率，此时发电机输出功
率最小。

（）
2.2断开发电机并列开关，然后关断灭磁开关，发电机退出并网。

65MW发电机技术操作规程一、发电机启动前的准备：1、启动前应进行下列检查：（1）检查发电机本体、滑环，碳刷清洁并完好无损，发电机空气冷却器有无漏水情况。

（2）检查励磁变应清洁无异常，接头紧固。

（3）检查发电机小间主开关在分闸位置，刀闸在断开位置。

（4）检查励磁小间励磁开关在断开位置。

（5）以上检查完成后测量发电机定子，转子绝缘符合要求。

（6）发电机电压互感器1YH、2YH一次、二次接线完好无松动，小车推入工作位置锁好，二次插子插好。

（7）检查励磁小间灭磁装置完好及磁励回路接线牢固， AVR设备、整流设备及冷却装置完好，控制开关送电正确。

（8）检查主变冷却装置投入正确。

（9）检查厂用电高低压设备正常。

2、启动前应进行的倒闸操作：（1）5#主变送电a．检查主变中性点刀闸在合入位置。

b．检查113开关已送电。

c．合上105-2刀闸。

d．合上105开关。

e．视10KV母线已带电。

（2）高厂变送电a．检查高厂变高压侧开关 510断开。

b．合上505-4刀闸。

c．合上505开关。

d．将工作电压进线开关摇至工作位置。

e．利用快切装置将厂用电源由备用电源进线切换到工作电源进线。

二、发电机启动并列1．检查发电机主开关在断开位置。

2．检查励磁开关在断开位置。

3．合上发电机505-3刀闸。

4．合上整流柜后交流、直流刀闸。

5．值长通知汽轮机已定速。

6．合上励磁开关。

7．在电脑画面上操作将“励磁投入”8．观察发电机定子电压三相平衡9．发电机定子电流为“0”.。

10．将同期屏上“手 /自动”转换打到“自动”。

11．将同期屏上“工作/实验”转换开关放“工作”位置。

12．将同期屏上“检同期/检无压”转换开关放“检同期”位置。

13．将同期屏上505开关同期点压板“6”上好。

14．在电脑画面上操作将“同期请求IDL投入”。

15．自动合上505开关。

16．恢复同期屏上各有关手闸。

17．通知汽机发电机已并列。

三、发电机解列、停机1、降发电机有、无功负荷至最低。
