并网操作票

并网操作票

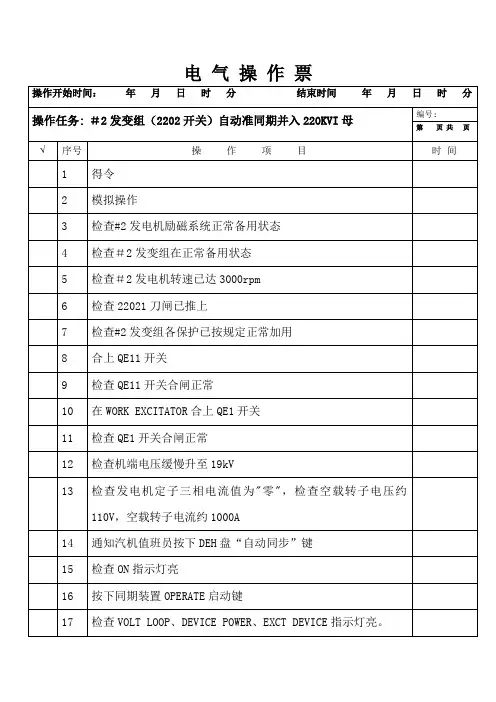

电 气 操 作 票
操作开始时间： 年 月 日 时 分结束时间年 月 日 时 分
操作任务:＃2发变组（2202开关）自动准同期并入220KVI母
编号:
第页共页
√
序号
操作项目
时间
1
得令
2
模拟操作
3
检查#2发电机励磁系统正常备用状态
4
检查＃2发变组在正常备用状态
5
检查＃2发电机转速已达3000rpm
6
检查22021刀闸已推上
15
检查ON指示灯亮
16
按下同期装置OPERATE启动键
17
检查VOLT LOOP、DEVICE POWER、EXCT DEVICE指示灯亮。
18
监视#2发电机并网情况，检查2202开关合闸正常
19
检查＃2发变组已带5%初负荷，定子三相电流平衡
20
调整无功至适当值
21
全面检查无误
22
汇报
备注：
操作人______ 监护人______ 主值班员_____ 值长________
7
检查#2发变组各保护已按规定正常加用
8
合上QE11Байду номын сангаас关
9
检查QE11开关合闸正常
10
在WORK EXCITATOR合上QE1开关
11
检查QE1开关合闸正常
12
检查机端电压缓慢升至19kV
13
检查发电机定子三相电流值为"零"，检查空载转子电压约110V，空载转子电流约1000A
14
通知汽机值班员按下DEH盘“自动同步”键
并网操作票

并网操作票

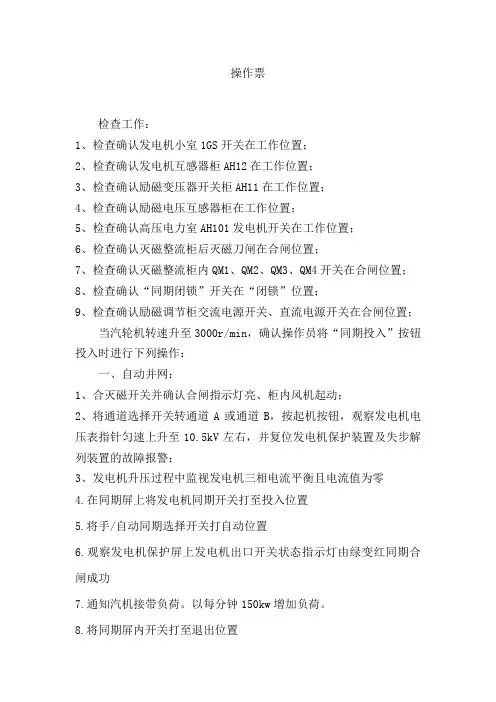

操作票
检查工作：
1、检查确认发电机小室1GS开关在工作位置；
2、检查确认发电机互感器柜AH12在工作位置；
3、检查确认励磁变压器开关柜AH11在工作位置；
4、检查确认励磁电压互感器柜在工作位置；
5、检查确认高压电力室AH101发电机开关在工作位置；
6、检查确认灭磁整流柜后灭磁刀闸在合闸位置；
7、检查确认灭磁整流柜内QM1、QM2、QM3、QM4开关在合闸位置；
8、检查确认“同期闭锁”开关在“闭锁”位置；
9、检查确认励磁调节柜交流电源开关、直流电源开关在合闸位置；
当汽轮机转速升至3000r/min，确认操作员将“同期投入”按钮投入时进行下列操作：
一、自动并网：
1、合灭磁开关并确认合闸指示灯亮、柜内风机起动；
2、将通道选择开关转通道A或通道B，按起机按钮，观察发电机电压表指针匀速上升至10.5kV左右，并复位发电机保护装置及失步解列装置的故障报警；
3、发电机升压过程中监视发电机三相电流平衡且电流值为零
4.在同期屏上将发电机同期开关打至投入位置
5.将手/自动同期选择开关打自动位置
6.观察发电机保护屏上发电机出口开关状态指示灯由绿变红同期合闸成功
7.通知汽机接带负荷。

以每分钟150kw增加负荷。

8.将同期屏内开关打至退出位置
9．通知调度及相关人员机组以并列
发电机与系统同期并列的条件：
1发电机相序与系统相序相同（发电机安装时已核对相序）2发电机电压与系统电压相同（电压差≤±1%U N）
3发电机频率与系统频率相同（频率差≤±0.5Hz）
4合闸瞬间发电机相位角与系统相位角相同（相位角差=0）审核：
2011年3月14日。

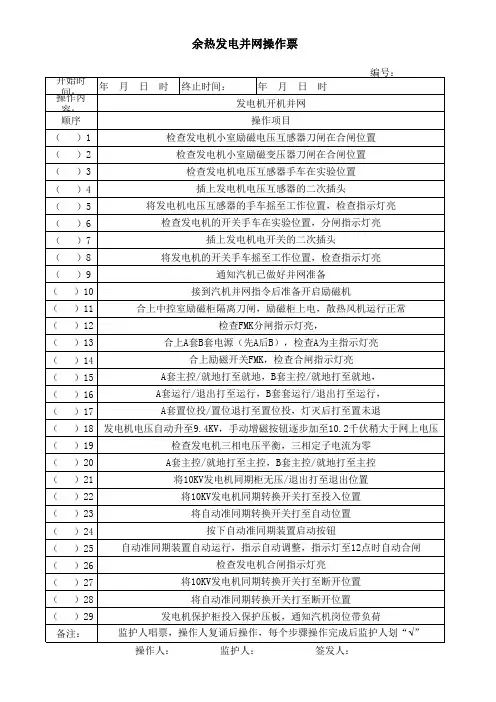

余热发电10kv并网操作票

余热发电10kv并网操作票


）18 发电机电压自动升至9.4KV，手动增磁按钮逐步加至10.2千伏稍大于网上电压
备注：Βιβλιοθήκη 余热发电并网操作票编号： 开始时间： 年 操作内容： 顺序 （ （ （ （ （ （ （ （ （ （ （ （ （ （ （ （ （ （ （ （ （ （ （ （ （ （ （ （ （ ）1 ）2 ）3 ）4 ）5 ）6 ）7 ）8 ）9 ）10 ）11 ）12 ）13 ）14 ）15 ）16 ）17 ）19 ）20 ）21 ）22 ）23 ）24 ）25 ）26 ）27 ）28 ）29 月 日 时 终止时间： 年 月 日 时 发电机开机并网 操作项目 检查发电机小室励磁电压互感器刀闸在合闸位置 检查发电机小室励磁变压器刀闸在合闸位置 检查发电机电压互感器手车在实验位置 插上发电机电压互感器的二次插头 将发电机电压互感器的手车摇至工作位置，检查指示灯亮 检查发电机的开关手车在实验位置，分闸指示灯亮 插上发电机电开关的二次插头 将发电机的开关手车摇至工作位置，检查指示灯亮 通知汽机已做好并网准备 接到汽机并网指令后准备开启励磁机 合上中控室励磁柜隔离刀闸，励磁柜上电，散热风机运行正常 检查FMK分闸指示灯亮， 合上A套B套电源（先A后B），检查A为主指示灯亮 合上励磁开关FMK，检查合闸指示灯亮 A套主控/就地打至就地，B套主控/就地打至就地， A套运行/退出打至运行，B套套运行/退出打至运行， A套置位投/置位退打至置位投，灯灭后打至置未退 检查发电机三相电压平衡，三相定子电流为零 A套主控/就地打至主控，B套主控/就地打至主控 将10KV发电机同期柜无压/退出打至退出位置 将10KV发电机同期转换开关打至投入位置 将自动准同期转换开关打至自动位置 按下自动准同期装置启动按钮 自动准同期装置自动运行，指示自动调整，指示灯至12点时自动合闸 检查发电机合闸指示灯亮 将10KV发电机同期转换开关打至断开位置 将自动准同期转换开关打至断开位置 发电机保护柜投入保护压板，通知汽机岗位带负荷 监护人唱票，操作人复诵后操作，每个步骤操作完成后监护人划“√” 操作人： 监护人： 签发人：
发电机并网操作票

发电机并网操作票

4
非同期并列
认真执行规程中有关发电机并列的规定，严格控制并列允许条件，防止非同期合闸，处理发电机断路器合不上故障时，要求将发电机隔离开关拉开并降压，防止出现人为非同期并列
5
并列后切换压板
发电机并列后，要注意相关保护的切换，特别是与其他设备有联系的保护
操作人：
监护人：
值 长：
成员声明：我已掌握上述危险点预控制措施。在作业过程中，我将严格执行。
5
在DCS画面中按“开机按钮”发电机升压启励
6
在DCS画面中按“增磁”“减磁”按钮将机端电压升至额定值
7
核对#2发电机转子电压、电流与空载值相等
8
在DCS画面中按2#发电机“投入同期申请”按钮
9
在DCS画面中按2#发电机“启动同期”开始同期装置自检
10
待1#机202开关合闸
11
增加＃2发电机无功负荷

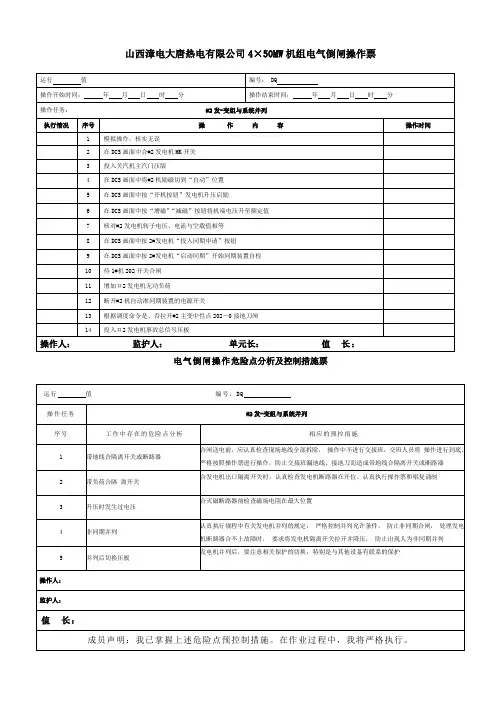

山西漳电大唐热电有限公司4×50MW机组电气倒闸操作票
运行值
编号： DQ
操作开始时间：年月日时分
操作结束时间：年月日时分
操作任务：#2发-变组与系统并列
执行情况ቤተ መጻሕፍቲ ባይዱ
序号
操 作 内 容
操作时间
1
模拟操作，核实无误
2
在DCS画面中合#2发电机MK开关
3
投入关汽机主汽门压版
4
在DCS画面中将#2机励磁切到“自动”位置
合闸送电前，应认真检查现场地线全部拆除，操作中不进行交接班，交班人员将操作进行到底，严格按照操作票进行操作，防止交接班漏地线、接地刀而造成带地线合隔离开关或断路器
2
带负荷合隔离开关
合发电机出口隔离开关时，认真检查发电机断路器在开位。认真执行操作票和唱复诵制
发电机并网操作票

发电机并网操作票

注：1、本工作票必须用钢笔填写，不得使用铅笔，并不得涂改或有任何损毁。
2、每项操作完毕后应立即做标记。
3、本操作票执行完后应加盖（已执行）戳记，至少保存三个月，以备检查。

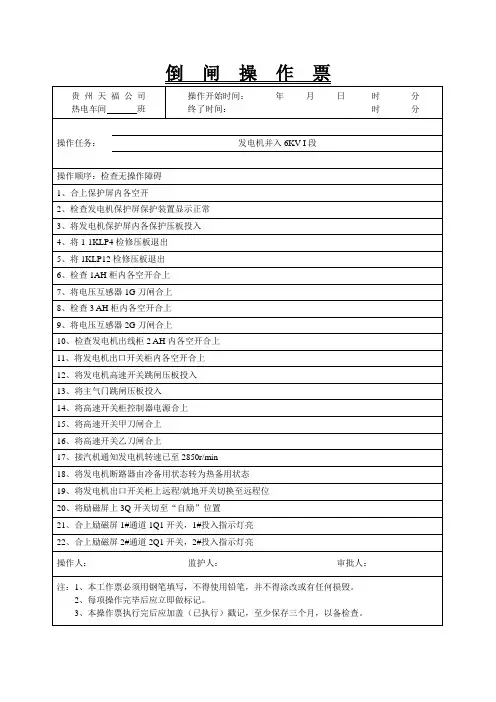

倒闸操作票
贵州天福公司
热电车间班
操作开始时间：年月日时分
终了时间：时分
操作任务：
发电机并入6KV I段
操作顺序：检查无操作障碍
23、合上1#调节器A电源开关SB5合灭磁开关，合闸指示灯亮
32、选择电流调节运行方式
33、按起励按钮SB1，发电机电压升至起励设定值
34、调节发电机电压与6KV I段电压一致
35、将同期屏电源空开合上
36、将同期屏YK开关切至“硬控”位置
37、将DTK开关切至“就地”位置
38、将TDK开关切至“投电”位置
3、本操作票执行完后应加盖（已执行）戳记，至少保存三个月，以备检查。
倒闸操作票
贵州天福公司
热电车间班
操作开始时间：年月日时分
终了时间：时分
操作任务：
发电机并入6KV I段
操作顺序：检查无操作障碍
45、在DCS上操作“增励”按钮，增加发电机无功
46、汇报调度
47、
48、
49、
50、
51、
52、
53、
54、
24、合上2#调节器B电源开关2Q3、2Q4
25、将调节器A“1#投/切”开关1SA旋至“投”位
26、将调节器B“2#投/切”开关2SA旋至“投”位
27、调节器控制输出显示“135”，其它显示“0”，“本机正常”、“本机工作”光字牌亮
28、合上空气开关1Q2
29、合上空气开关2Q2
30、将灭磁开关上QE电操作器外壳上的“自动/手动”活门置于“自动”位置
发电机并网操作票-2

发电机并网操作票-2

4
将励磁PT P1－2装上二次插头，摇至工作位置，装上二次保险。
5
检查1103开关在断开位置。
6
装上1103开关二次保险，且接通良好。
7
装上1103开关二次插头。
8
将1103开关摇至工作位置。
9
检查发电机保护屏工作正常，相关压板已压好。
10
检查励磁调节器各元件完好。
11
检查同期屏工作正常。
12
合上励磁调节器交流电源开关Q10、直流电源开关Q分终了时间：时分

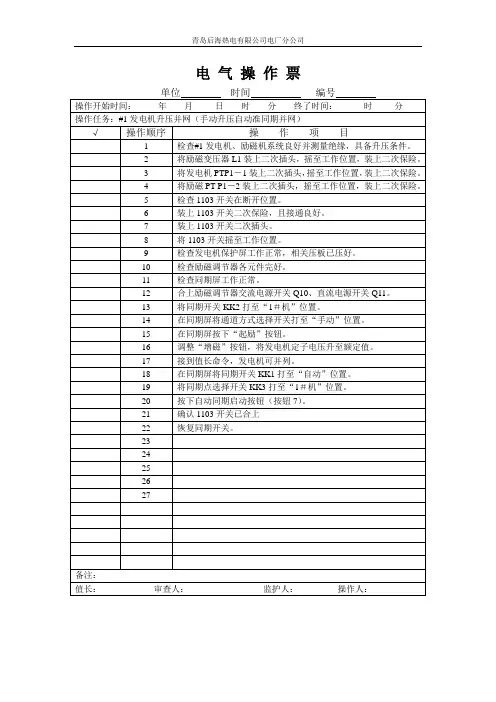

操作任务：#1发电机升压并网（手动升压自动准同期并网）
√
操作顺序
操作项目
1
检查#1发电机、励磁机系统良好并测量绝缘，具备升压条件。
2
将励磁变压器L1装上二次插头，摇至工作位置，装上二次保险。
3
将发电机PTP1－1装上二次插头，摇至工作位置，装上二次保险。
21
确认1103开关已合上
22
恢复同期开关。
23
24
25
26
27
备注：
值长：审查人：监护人：操作人：
13
将同期开关KK2打至“1＃机”位置。
14
在同期屏将通道方式选择开关打至“手动”位置。
15
在同期屏按下“起励”按钮。
16
调整“增磁”按钮，将发电机定子电压升至额定值。
17
接到值长命令，发电机可并列。
18
在同期屏将同期开关KK1打至“自动”位置。
19
将同期点选择开关KK3打至“1＃机”位置。
20
按下自动同期启动按钮（按钮7）。
汽轮发电机并网操作票

汽轮发电机并网操作票

16
将自动同期开关（DTK）旋钮打至“就地”位；
17
将同期投电开关（TDK）打至“投电”位；
18
将同期选择开关（1TK）旋钮打至“投入”位；
19
将同期出口控制开关（CK）旋钮打至“合闸”位
20
观察同期装置显示实时数据中的电压差、频率差、相位差
等数据；
21
将同期启动开关（QK）打至“启动”位；
22
等待发电机自动同期合闸，确认发电机同期并网完成；
23
通知工艺人员调整发电机负荷；
24
将同期启动开关（QK）打至“退出”位；
25
将同期出口控制开关（CK）旋钮打至“退出”位;
26
将同期选择开关（1TK）旋钮打至“退出”位；
27
将同期投电开关（TDK）打至“退出”位；
28
将自动同期开关（DTK）旋钮打至“退出”位
29
观察有功功率表P2，无功功率P3，电压表U4，频率表F、
三相电流表A2、功率因数表COS等数据并记录；
30
手动调节“增磁/减磁旋钮”使无功功率为有功功率的1/2
左右；
31
观察有功功率上升趋势，待有功功率到达4000KW时，平稳
上升时，调节“增磁/减磁开关”使功率因数COSα稳定在0.85；
32
进入A/B套设置中PID配置参数，将调节方式改为恒COSα；
33
9
将900-AHB1-2发电机出口开关柜KK旋钮打至“远方”；
10
用万用表测量同期屏柜后机端电压；
11
用万用表测量同期屏柜后Ⅰ段进线电压；
12
通知调度及工艺人员发电机将进行并网操作；
13
通知总降（301）值班人员发电机将进行并网操作；
发电机并网解列操作票

发电机并网解列操作票

发电机并网（）解列（）操作票
操作员：开机时间：年月日时分
完毕时间：年月日时分
1、并网操作
1.1汽轮机启动完毕，转速至3000r/min时，励磁方式选择手动位置，
合上灭磁开关，转动起励开关，转动增磁开关，直至发电机电压达2kv左右。

检查励磁电流、电压，再次转动增磁开关，使发电机电压升至10kv，检查励磁电流、电压，观察定子三相电流应无指示。

（）
1.2投入同期开关及发电机同期点选择，把手动准同期开关转至投入位
置，观察组合式同步表指针是否指向水平位置不偏转。

如不在水平位置，用手动增减励磁按钮调整电压V，用调速开关增减速调整频率F，使指针指向水平位置不偏移。

（）
1.3观察同步表S的指针应该3600范围内平稳缓慢地顺时针旋转，同
时注意电压V、频率F是否指向水平位置，如果不是，则按上述方式调整。

（）
1.4等相应同期控制开关置于预合位置，当同步表S指针向上，迅速合
上，实现并网。

注意同步表指针一定要顺时针转才能并网，如指针不动不准并网。

（）
1.5观察发电机定子电流表三相均有电流，并列开关红灯亮，确认发电
机已并上网。

注意同时退出手动准同期开关，退出同期开关，否则时间过长会烧坏同步表。

（）
1.6并网后根据锅炉主蒸汽压力、温度值相应调节汽轮机的负荷给定，
增减发电量。

（）
1.7调节励磁增减按钮，使功率因数控制0.82～0.85左右。

2、发电机解列操作
2.1将汽轮机负荷给定接近于零，并控制无功功率，此时发电机输出功
率最小。

（）
2.2断开发电机并列开关，然后关断灭磁开关，发电机退出并网。

华能沁北#5发电机并网操作票

华能沁北#5发电机并网操作票

合上#5发电机灭磁开关
12.
将#5发电机零启升压
13.
检查#5发电机启励正常，转子空载电压/电流（V/ A）
正常值为（173V/1853A）
14.
检查＃5发变组光字牌报警画面、励磁系统画面无报警
15.
将汽机调门阀门开度限制设定比实际开度大15%
16.
投入#5发电机出口开关
17.
投入#5发电机同期上电开关
接下页NO:“”，第项
备注：
操作人：监护人： 值长：

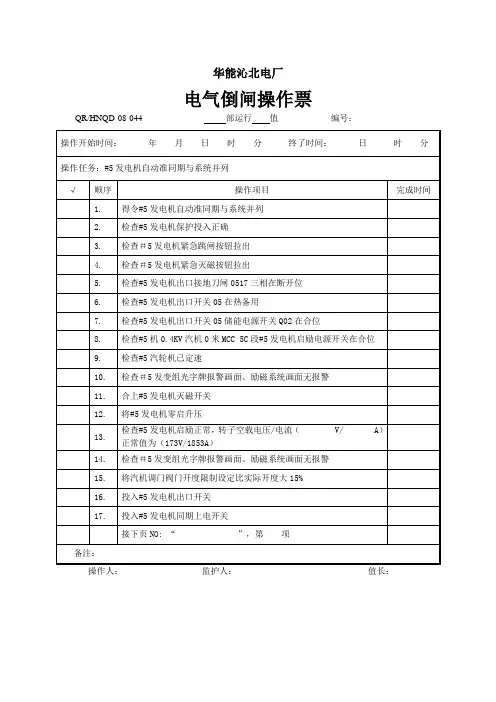

华能沁北电厂
电气倒闸操作票
QR/HNQD-08日 时 分
操作任务：#5发电机自动准同期与系统并列
√
顺序
操作项目
完成时间
承上页NO:“”，第项
18.
投入DEH同期
19.
启动#5发电机同期装置
华能沁北电厂
电气倒闸操作票
QR/HNQD-08-044部运行值编号：
操作开始时间： 年 月 日 时 分 终了时间： 日 时 分
操作任务：#5发电机自动准同期与系统并列
√
顺序
操作项目
完成时间
1.
得令#5发电机自动准同期与系统并列
2.
检查#5发电机保护投入正确
3.
检查＃5发电机紧急跳闸按钮拉出
4.
检查＃5发电机紧急灭磁按钮拉出
5.
检查#5发电机出口接地刀闸0517三相在断开位
6.
检查#5发电机出口开关05在热备用
7.
检查#5发电机出口开关05储能电源开关Q02在合位
8.
检查#5机0.4KV汽机0米MCC 5C段#5发电机启励电源开关在合位
9.
检查#5汽轮机已定速
10.
发电机并网操作票

发电机并网操作票

13
将1#发电机电压升至额定电压10.5KV时。
14
检查同期开关均在零位置。
15
检查同期开及各操作把手关均在零位置。
16
合上同期装置CSC-825电源。
17
按下启动同期开关按钮。
备注： 转下页
操作人： 监护人： 值班负责人（值长）：
倒 闸 操 作 票
单位:****************************有限公司编号：
9
将通道选择开关打至“AVR”位置(自动）。
10
将“自动/手动”升压选择开关打至“手动”位置。
11
按下“起励”按钮，发电机电压升至4KV左右。
12
用增磁操作把手进行增磁缓慢升压，应注意发电机定子电压达额定值10.5KV时，同时根据转子电流表、电压表，核对转子电流是否与正常空载时的额定电压和额定励磁电流相符，判断发电机转子匝间是否有短路现象。
倒 闸 操 作 票
单位:******************有限公司编号：
发令人
受令人
发令时间
年 月 日 时 分
操作开始时间： 年 月 日 时 分
操作结束时间： 年 月 日 时 分
（ ）监护下操作 （ ）单人操作 （ ）检修人员操作
操作任务：1#发电机自动准同期并网
序号
操 作 项 目
模拟
(√ )
实际
26
发电机并列后，应立即退出同期装置，将同期转换开关、发电机同期开关切至零位置。
27
向值长和压气站调度汇报，发电机已并列。
备注：
操作人： 监护人： 值班负责人（值长）：
发令人
受令人
发令时间
年 月 日 时 分
操作开始时间： 年 月 日 时 分
发电机并网操作票

发电机并网操作票


将同期选择开关打至“细调”，观察同步表，相角差，当指针缓慢旋 37 转至“0"时，按下手动同期合闸按钮（指针旋转过快，有跳动现象或 不动时严禁同期合闸。） 38 检查1#发电机322开关确已合上。 39 将1#通道锁匙打到分位。 40 将同期选择开关打到“断开”位置。 41 根据发电机进出口风温及时投入空冷器。 42 汇报值长，1#发电机已并列。 43 对1#发电机做全面检查，并做好记录。 时间：
21 将1#发电机灭磁开关2SA1打到“合”位，合上灭磁开关。 22 检查1#发电机灭磁开关确已合好。 23 测量励磁功率柜励磁变副边残压约1.95V( 和励磁PT残压约0.75V( )。 )，励磁调节柜仪用PT
24 将运行控制1SA1打到“开机”位置。 25 检查1#发电机电压在额定电压30％左右。 26 检查1#发电机定子电流为零。 27 检查1#发电机励磁电压约10V( ),励磁电流约30A（ )。

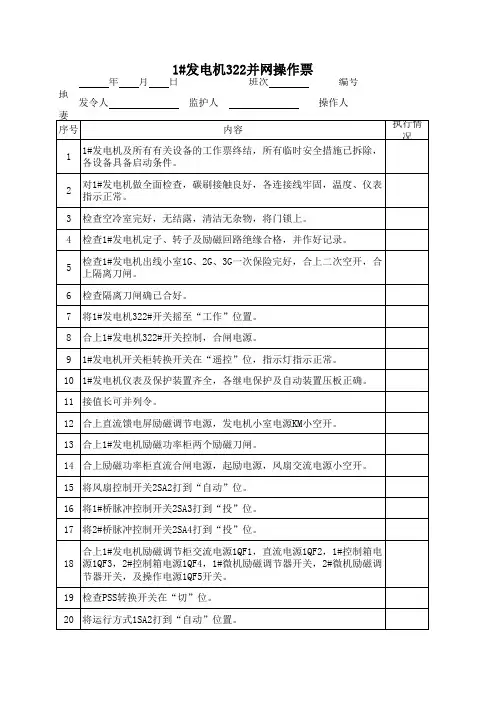

1#发电机322并网操作票
年 月 日 班次 编号
发令人 监护人 操作人 妻 序号 1 2 3 4 5 6 7 8 9 内容 1#发电机及所有有关设备的工作票终结，所有临时安全措施已拆除， 各设备具备启动条件。 对1#发电机做全面检查，碳刷接触良好，各连接线牢固，温度、仪表 指示正常。 检查空冷室完好，无结露，清洁无杂物，将门锁上。 检查1#发电机定子、转子及励磁回路绝缘合格，并作好记录。 检查1#发电机出线小室1G、2G、3G一次保险完好，合上二次空开，合 上隔离刀闸。 检查隔离刀闸确已合好。 将1#发电机322#开关摇至“工作”位置。 合上1#发电机322#开关控制，合闸电源。 1#发电机开关柜转换开关在“遥控”位，指示灯指示正常。 执行情况
10 1#发电机仪表及保护装置齐全，各继电保护及自动装置压板正确。 11 接值长可并列令。 12 合上直流馈电屏励磁调节电源，发电机小室电源KM小空开。 13 合上1#发电机励磁功率柜两个励磁刀闸。 14 合上励磁功率柜直流合闸电源，起励电源，风扇交流电源小空开。 15 将风扇控制开关2SA2打到“自动”位。 16 将1#桥脉冲控制开关2SA3打到“投”位。 17 将2#桥脉冲控制开关2SA4打到“投”位。 合上1#发电机励磁调节柜交流电源1QF1，直流电源1QF2，1#控制箱电 18 源1QF3，2#控制箱电源1QF4，1#微机励磁调节器开关，2#微机励磁调 节器开关，及操作电源1QF5开关。 19 检查PSS转换开关在“切”位。 20 将运行方式1SA2打到“自动”位置。

发电厂手动并网操作票

发电机并列（手动并网）
1
汽轮机升速至3000转/分，接值长并网命令后再次检查发电机断路器在断开位置。
2
检查励磁屏上主控/就地开关在就地位置。
3
依次合上励磁屏“励磁输入开关A、励磁输出开关A、励磁输入开关B、励磁输出开关B”。
4
合上灭磁开关LMK。
5
选择通道一（或通道二），待电压升至系统电压的90%。
一期发电并网操作票
年月日班主值副值
监盘：操作：
开始时间时分并列时间时分
序号
操作内容
执行
汽轮机冲转前准备工作
1
配合维修电工检查好配电室和电气设备
2
配合维修电工用2500V摇表测量发电机绝缘电阻R75≥6.3MΩ。
3
配合维修电工确认发电机开关小车，隔离小车置工作位置；PT及同期PT小车置工作位置。
4
检查励磁屏上的交流电源开关；直流电源开关，励磁电源输入输出开关置断开位，投入各种保护压板。
11
红灯亮后退出同期开关（TK），退出同期回路电压表电源。
12
并网后通知汽机人员立即带上600KW负荷，运行10分钟，然后按规程增负荷。
6
使用增磁开关“增磁”将发电机电压升至系统电压。
7
将中央信号屏上手动同期开关（STK）置手动位置，自动同期屏上的同期开关（TK）投入。
9
调节发电机转速使频率相等，调节发电机励磁使电压相等。
10
待同期表指针顺时针匀速缓慢旋转，指针接近零位置时，快速合上发电机控制开关（KK）

发电机开机操作票2(操作票)

4
将调节器“通道选择”开关1QK切到通道A或通道B运行。
5
将励磁调节器通道“投入∕退出”开关6QK切至“投入”位置。
6
用“增磁∕减磁”开关5QK手动给发电机建压，将发电机电压升至10KV。（如采用“自动”升压，应特别注意，当电压升至10KV后仍继续上升时，应立即“退出”励磁调节器。）
7
合上同期屏同期装置电源开关3DK。
8
检查同期屏同步检查开关BTK在“允许”位置。
9
将同期屏“同期方式”选择开关TQK打至“手动”位置。
10
将同期屏“自动同期方式”选择开关QK打至“就地”位置。
11
将同期屏发电机“断路器控制开关1KK”的“控制方式选择”开关1ZK打至“就地”位置。
12
将发电机“同期开关1TK”打至“投入”位置。
13
观察同步表，调整发电机电压和频率与系统一致。
18
将主操台切换开关切至与励磁屏一致。
19
将励磁屏“控制位置”选择开关打至“主控”。
20
退出同期系统。
21
通知主控室，可根据汽机工况正常调整负荷。
22
汇报值长操作完毕。
23
对发电机本体作全面检查，然后作好记录。
开机操作票年月日
值长：操作人：监护人： 审核：
票号：
页码：2/2ቤተ መጻሕፍቲ ባይዱ
操作任务：发电机并网操作
操作地点：发电机上、下小室，继保室，高压室，主控室
开始时间：时分
结束时间：时分
序号
操作内容
记号
二，升压与并列
1
接值长“可并列”命令。
2
确定发电机转速达到额定值3000r∕min。合上励磁调节器交流电源1QS。

并网操作票

12
通知汽机，
将发电机同期开关打、同期转换开关打到“断开”位置
15
按规程操作，投入各种保护压板
16
操作全部结束，对发电机及所属的电气设备全面检查一次，并向值长和电力调度汇报

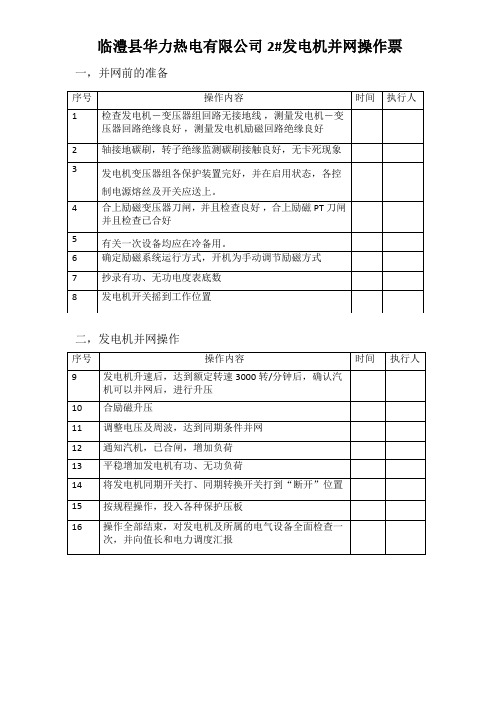

序号
操作内容
时间
执行人
1
检查发电机－变压器组回路无接地线，测量发电机－变压器回路绝缘良好，测量发电机励磁回路绝缘良好
2
轴接地碳刷，转子绝缘监测碳刷接触良好，无卡死现象
3
发电机变压器组各保护装置完好，并在启用状态，各控制电源熔丝及开关应送上。
4
合上励磁变压器刀闸，并且检查良好，合上励磁PT刀闸并且检查已合好
5
有关一次设备均应在冷备用。
6
确定励磁系统运行方式，开机为手动调节励磁方式
7
抄录有功、无功电度表底数
8
发电机开关摇到工作位置
一，并网前的准备
二，发电机并网操作
序号
操作内容
时间
执行人
9
发电机升速后，达到额定转速3000转/分钟后，确认汽机可以并网后，进行升压
10
合励磁升压
11
调整电压及周波，达到同期条件并网

发电机并网操作票

检查发电机氢气干燥装置投入正常。
检查发电机绝缘监测装置投入正常。
投入发电机励磁系统加热/冷却风机总电源Q90开关
检查调节器主电源变压器T05、T15的高压侧保险F15正常。
投入直流24V稳压电源交流输入Q05开关。
投入整流柜风机电源Q11、Q12、Q91开关。
将风机投“试验”位置试转正常后投“工作”位置。
检查断路器液压和SF6气压正常。
给上主变A相出口刀闸操作电源，并将其投“远控”位置。
给上主变B相出口刀闸操作电源，并将其投“远控”位置。
给上主变C相出口刀闸操作电源，并将其投“远控”位置。
合上主变A、B、C、相出口刀闸。
检查主变A、B、C、相出口刀闸确已合好。
断开主变A相出口刀闸的操作电源。
断开主变B相出口刀闸的操作电源。
投入发电机磁场断路器一路控制电源Q15开关。
投人发电机磁场断路器二路控制电源Q25开关。
投人发电机励磁系统直流24V电源Q51开关。
投入发电机启励电源Q03开关。
检查励磁系统阻容吸收回路保险F01正常。
检查励磁系统各柜门已关好。
检查6KV工作段A分支开关确断，操作电源断开。
检查6KV工作段B分支开关确断，操作电源断开。
检查6KV段A分支PT及相关设备正常。
将6KV段A分支PT推入工作位置。
给上6KV段A分支PT二次插头。
给上6KV段A分支PT二次保险。
检查6KV段B分支PT及相关设备正常。
将6KV段B分支PT推入工作位置
给上6KV段B分支PT二次插头。
给上6KV段B分支PT二次保险。
送400V工作A段主变冷却器电源。
给上发电机3YH互感器A相航空插头。
将发电机3YH互感器A相推至工作位置，关闭柜门。

发电机并网操作票

5.
退出#1发电机保护屏“差动出口跳灭磁开关”压板。
6.
合上#1发电机励磁柜内整流桥闸刀。
7.
查#1发电机励磁柜内整流桥闸刀到确已合上。
8.
合上#1发电机励磁柜交直流控制电源开关。
9.
合上#1发电机励磁柜A套、B套电源。
10.
合上#1发电机FMK灭磁开关。
11.
查#1发电机FMK灭磁开关确已合上。
12.
18.
检查#1发电机三相定子电流均为零。
19.
通知汽机专业将发电机转速升至3005r/m。
20.
至同期柜，合上同期柜交直流控制电源。
21.
将转换开关SA1切至“自动”位置。
22.
将转换开关SA2切至“现地”位置。
23.
将转换开关SA3切至“1#发电机”。
24.
合上“#1发电机出口断路器同期请求”按钮。
拉开同期柜交直流控制电源。
32.
按规定将#1发电机带部分负荷。
33.
全面检查，汇报值长。
审批人：班长：监护人：操作人：
投#1发电机保护屏“非电量2出口跳灭磁开关”压板。
13.
投#1发电机保护屏“差动出口跳灭磁开关”压板。
14.
合上#1发电机励磁柜脉放电源。
15.
将#1发电机励磁柜上运行方式切至“自动”，检查励磁触发角度为90度。
16.
合上#1发电机励磁柜起励按钮。
17.
合上“增磁”按钮，将1#发电机机端电压升至略高于系统电压。
25.
合上“就地自动同期”按钮，此时装置上电，自动执行准同期程序，等待并网。
26.
检查同期柜“#1发电机出口断路器合闸反馈”指示灯亮。

发电机并网操作票0

发电机并网操作票1、检查发电机－变压器组回路无接地线2、测量发电机－变压器回路绝缘良好3、测量发电机励磁回路绝缘良好4、合上励磁变压器刀闸，并且检查良好5、合上励磁PT刀闸并且检查已合好6、合上仪表PT刀闸并且检查已合好7、检查励磁控制屏空气开关QF在断开位置8、检查励磁控制屏灭磁开关FMK在断开位置9、检查励磁控制屏按钮位置，试验按钮弹起恒IL控制按钮弹起、灭磁按钮按下10、合上励磁控制屏的空气开关QF11、合上励磁控制屏断路器QM1、QM2、QM3、QM4，检查风机启动，并且是吸风（向上抽）12、合上励磁控制屏的灭磁开关FMK13、此时检查励磁控制屏的指示灯恒UF灯亮，灭磁灯灭，其它灯熄灭14、在接到汽机可并列信号后，弹起灭磁按钮，按下起励按钮大约3秒钟，发电机自动升压至3100V15、通过增减磁按钮升压至6.3KV手动并网16、将发电机601开关的同期开关投至“投入”位置17、将同期闭锁开关“STK”投至“闭锁”位置（无压时投至“解除”位置）18、将手动同期开关“ISTK”投至“粗调”位置，检查系统两侧电压频率是否接近19、将手动同期开关“ISTK”投至“细调”位置，进一步检查系统两侧电压频率是否接近20、当同步表指针缓慢转至“S”位置时，按下手动同期合闸按钮，合上601开关21、将手动同期开关“ISTK”投至“退出”位置22、将发电机601开关的同期开关投至“退出”位置23、通知汽机已并列自动并网16、将硬控/软控开关“YK”投至“硬控”位置17、将自动同期开关“DTK”投至“近控”位置18、将投电开关“TDK”投至“投电”位置19、将发电机601开关的同期开关投至“投入”位置20、将起动控制开关“QK”投至“起动”位置21、将出口控制开关“CK”投至“出口”位置22、通过自动同期系统，将601开关合上23、将出口控制开关“CK”投至“退出”位置24、将起动控制开关“QK”投至“退出”位置25、将发电机601开关的同期开关，投至“退出”位置26、将投电开关“TDK”投至“退出”位置27、将自动同期开关“TDK”投至“退出”位置28、通知汽机已并列发电机停机操作1、将发电机有压功负荷降至为零2、拉开发电机油开关6013、向汽机发“注意”“已解列”信号4、按下发电机灭磁按钮，发电机实现逆变灭磁，机端电压降至为零5、跳开发电机灭磁开关6、检查发电机灭磁开关确已跳开7、拉开空气开关QF8、拉开励磁变压器刀闸9、检查励磁变压器刀闸确已拉开10、断开励磁控制柜的QM1、QM2、QM3、QM411、进行励磁装置外的其它停机操作。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
87.
确认汽轮机已定速。
88.
在微机五防系统预演正确。
89.
检查主变出口－0接地刀闸A、B、C三相已断开并加锁。
90.
检查主变出口－12接地刀闸A、B、C三相已断开并加锁。
91.
检查断路器“确断”。
92.
给上断路器的加热电源。
93.
检查断路器液压和SF6气压正常。
94.
给上主变A相出口刀闸操作电源，并将其投“远控”位置。
21.
给上发电机2YH互感器A相保险。
22.
给上发电机2YH互感器A相航空插头。
23.
将发电机2YH互感器A相推至工作位置，关闭柜门。
24.
给上发电机2YH互感器B相保险。
25.
给上发电机2YH互感器B相航空插头。
26.
将发电机2YH互感器B相推至工作位置，关闭柜门。
27.
给上发电机2YH互感器C相保险。
64.
检查6KV工作段B分支开关确断，操作电源断开。
65.
检查6KV段A分支PT及相关设备正常。
66.
将6KV段A分支PT推入工作位置。
67.
给上6KV段A分支PT二次插头。
68.
给上6KV段A分支PT二次保险。
69.
检查6KV段B分支PT及相关设备正常。
70.
将6KV段B分支PT推入工作位置
71.
6.
确认发电机氢气冷却器冷却水系统投入正常。
7.
确认发电机氢气系统投入正常，参数合格。
8.
确认发电机励磁系统正常。
9.
确认发变组主保护正常。
10.
确认主变出口断路器断开，并断开操作电源。
11.
给上发电机1YH互感器A相保险。
12.
给上发电机1YH互感器A相航空插头。
13.
将发电机1YH互感器A相推至工作位置，关闭柜门。
断开发电机同期装置电源开关。
120.
退出发电机起停机保护。
121.
操作完毕汇报值长
122.
123.
124.
125.
126.
127.
128.
129.
130.
操作人：监护人：机长：值长：
81.
投入母线WZM-41A母差保护跳机出口压板。
82.
投入母线WZM-41A母差保护机启动失灵启动压板。
83.
投入母线BP-2B母差保护跳机出口压板。
84.
投入母线BP-2B母差保护机启动失灵启动压板。
85.
根据调令投入＃1安全稳定装置跳机出口压板。
86.
根据调令投入＃2安全稳定装置跳机出口压板。
102.
投入发变组保护A、B、C柜电源。
103.
检查发变组保护无异常。
104.
投入发变组保护柜压板。
105.
投入主变出口断路器操作电源。
106.
投入发电机同期装置电源开关。
107.
检查发电机同期装置正常。
108.
投入发电机同期控制开关LK。
109.
检查发电机励磁方式在自动位置。
110.
启动发电机励磁。
95.
给上主变Bห้องสมุดไป่ตู้出口刀闸操作电源，并将其投“远控”位置。
96.
给上主变C相出口刀闸操作电源，并将其投“远控”位置。
97.
合上主变A、B、C、相出口刀闸。
98.
检查主变A、B、C、相出口刀闸确已合好。
99.
断开主变A相出口刀闸的操作电源。
100.
断开主变B相出口刀闸的操作电源。
101.
断开主变C相出口刀闸的操作电源。
42.
投入发电机1YH二次开关。
43.
投入发电机2YH二次开关。
44.
投入发电机3YH二次开关。
45.
投入发电机中性点YH二次开关。
46.
投入发电机封闭母线微正压装置。
47.
检查励磁变正常。
48.
检查发电机液位检测装置投入正常。
49.
检查发电机氢气泄漏巡检装置投入正常。
50.
检查发电机氢气干燥装置投入正常。
111.
检查发电机磁场开关合好。
112.
检查发电机励磁电压正常、励磁电流正常、发电机定子电压正常。
113.
汽机DEH允许。
114.
投入发电机同期并网顺控。
115.
检查主变出口开关已合好。
116.
退出发电机同期并网顺控。
117.
适当调节发电机有功、无功功率。
118.
退出发电机同期控制开关LK。
119.
给上6KV段B分支PT二次插头。
72.
给上6KV段B分支PT二次保险。
73.
送400V工作A段主变冷却器电源。
74.
送400V工作B段主变冷却器电源。
75.
送汽机房MCC厂高变冷却器电源。
76.
投入主变了冷却器。
77.
将厂高变冷却器投入“自动”。
78.
检查主变无异常。
79.
检查厂高变无异常。
80.
合上主变中性点接地刀－0并加锁。
28.
给上发电机2YH互感器C相航空插头。
29.
将发电机2YH互感器C相推至工作位置，关闭柜门。
30.
检查发电机2YH互感器一次触头接触良好。
31.
给上发电机3YH互感器A相保险。
32.
给上发电机3YH互感器A相航空插头。
33.
将发电机3YH互感器A相推至工作位置，关闭柜门。
34.
给上发电机3YH互感器B相保险。
发令时间：200年月日时分
开始时间：月日时分终了时间：月日时分
操作任务:＃发电机启动并网操作
标记
序号
操作内容
备注
1.
检查检修工作全部结束工作票收回。
2.
检查临时接地线已全部拆除并收回。
3.
确认发变组设备各部分绝缘电阻合格。
4.
确认发电机密封油系统运行良好。
5.
确认发电机定子冷却水系统投入正常，水质合格。
35.
给上发电机3YH互感器B相航空插头。
36.
将发电机3YH互感器B相推至工作位置，关闭柜门。
37.
给上发电机3YH互感器C相保险。
38.
给上发电机3YH互感器C相航空插头。
39.
将发电机3YH互感器C相推至工作位置，关闭柜门。
40.
检查发电机3YH互感器一次触头接触良好。
41.
合上发电机中性点接地刀FN-0并加锁。
57.
投入发电机磁场断路器一路控制电源Q15开关。
58.
投人发电机磁场断路器二路控制电源Q25开关。
59.
投人发电机励磁系统直流24V电源Q51开关。
60.
投入发电机启励电源Q03开关。
61.
检查励磁系统阻容吸收回路保险F01正常。
62.
检查励磁系统各柜门已关好。
63.
检查6KV工作段A分支开关确断，操作电源断开。
14.
给上发电机1YH互感器B相保险。
15.
给上发电机1YH互感器B相航空插头。
16.
将发电机1YH互感器B相推至工作位置，关闭柜门。
17.
给上发电机1YH互感器C相保险。
18.
给上发电机1YH互感器C相航空插头。
19.
将发电机1YH互感器C相推至工作位置，关闭柜门。
20.
检查发电机1YH互感器一次触头接触良好。
51.
检查发电机绝缘监测装置投入正常。
52.
投入发电机励磁系统加热/冷却风机总电源Q90开关
53.
检查调节器主电源变压器T05、T15的高压侧保险F15正常。
54.
投入直流24V稳压电源交流输入Q05开关。
55.
投入整流柜风机电源Q11、Q12、Q91开关。
56.
将风机投“试验”位置试转正常后投“工作”位置。
