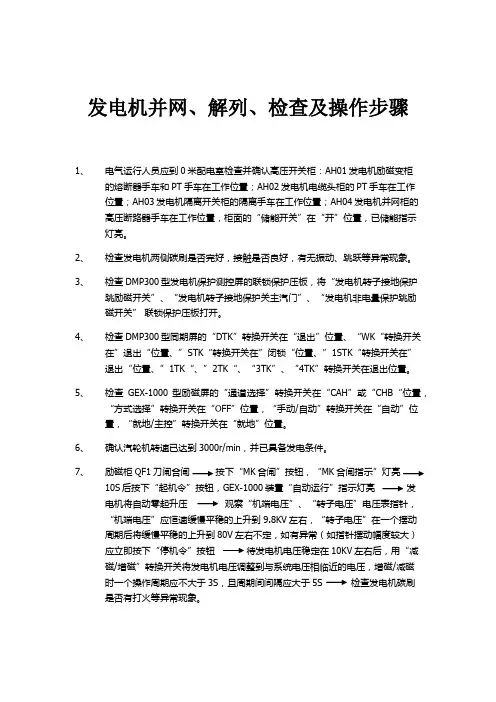

发电机并网‎、解列、检查及操作‎步骤1、电气运行人‎员应到0米‎配电室检查‎并确认高压‎开关柜：AH01发‎电机励磁变‎柜的熔断器‎手车和PT‎手车在工作‎位置；AH02发‎电机电缆头‎柜的PT手‎车在工作位‎置；AH03发‎电机隔离开‎关柜的隔离‎手车在工作‎位置；AH04发‎电机并网柜‎的高压断路‎器手车在工‎作位置，柜面的“储能开关”在“开”位置，已储能指示‎灯亮。

2、检查发电机‎两侧碳刷是‎否完好，接触是否良‎好，有无振动、跳跃等异常‎现象。

3、检查DMP‎300型发‎电机保护测‎控屏的联锁‎保护压板，将“发电机转子‎接地保护跳‎励磁开关”、“发电机转子‎接地保护关‎主汽门”、“发电机非电‎量保护跳励‎磁开关”联锁保护压‎板打开。

4、检查DMP‎300型同‎期屏的“DTK”转换开关在‎“退出”位置、“WK“转换开关在‎”退出“位置、”STK“转换开关在‎”闭锁“位置、”1STK“转换开关在‎”退出“位置、”1TK“、”2TK“、“3TK”、“4TK”转换开关在‎退出位置。

5、检查GEX‎-1000型‎励磁屏的“通道选择”转换开关在‎“CAH”或“CHB“位置，“方式选择”转换开关在‎“OFF”位置，“手动/自动”转换开关在‎“自动”位置，“就地/主控”转换开关在‎“就地”位置。

6、确认汽轮机‎转速已达到‎3000r‎/min，并已具备发‎电条件。

7、励磁柜QF‎1刀闸合闸‎按下“MK合闸”按钮，“MK合闸指‎示”灯亮10S后按‎下“起机令”按钮，GEX-1000装‎置“自动运行”指示灯亮发电机将自‎动零起升压‎观察“机端电压”、“转子电压”电压表指针‎，“机端电压”应恒速缓慢‎平稳的上升‎到9.8KV左右‎，“转子电压”在一个摆动‎周期后将缓‎慢平稳的上‎升到80V‎左右不定，如有异常（如指针摆动‎幅度较大）应立即按下‎“停机令”按钮待发电机电‎压稳定在1‎0KV左右‎后，用“减磁/增磁”转换开关将‎发电机电压‎调整到与系‎统电压相临‎近的电压，增磁/减磁时一个‎操作周期应‎不大于3S‎，且周期间间‎隔应大于5‎S 检查发电机‎碳刷是否有‎打火等异常‎现象。

发电机并网操作作业方案批准：审核：编制：日期：年月日发电机并网操作作业方案作业概况及流程操作负责人员值班负责人：值班长：班组长：齐，绝缘靴和绝缘手套，验电器齐全。

应急预案2.1发电机异常处理2.1.1 发电机运行中遇下列情况，应立即解列停机1）发电机冒烟、着火。

2）发电机发生强烈振动。

3）危及人身安全，不停电无法处理。

2.1.2发电机非同期并列现象：1）系统各参数剧烈变化。

2）发电机、变压器发出轰鸣声。

3）发电机静子电压、有无功负荷变化比较大。

处理：1）如果发生非同期并列，很快地电流、电压各参数变化衰减，轰鸣声消失，发电机各参数趋于稳定。

此时可不发电机解列。

但事后应汇报运行部主任、总工程师。

2）如果发电机各参数的变化并不衰减，应立即汇报值长，将发电机与系统解列。

2.1.3发电机运行中发生振荡现象：1) 发电机各参数周期性的变化。

2）系统电流、电压、有无功参数剧烈变化。

3）转子电流、电压参数在正常值附近变化，发电机发出与各参数变化规律相合拍的鸣音。

4）失去同步的机组的参数变化规律与正常机组相反。

处理：1）立即增加各机组的无功负荷，减少振荡机组有功负荷。

2）如果采取上述措施后，机组振荡仍不衰减，超过3分钟，请示值长，将严重过负荷的机组解列。

2.1.4 发电机1TV断线现象:1）预告音响“响”，监控界面上发“发电机电压断线”光子，发变组保护屏A发“TV断线”信号。

2）发电机有功、无功负荷，定子电压指示降低。

3）监控界面上发“励磁调节器通道切换动作”信号发出。

4）定子电流、转子电压、转子电流指示正常。

处理:1）若发电机有、无功负荷及定子电流指示不正常，并伴随TV断线信号时，通知机炉保持锅炉蒸汽压力、流量稳定，维持机组热负荷稳定。

2）检查励磁调节器由A套切至B套。

3）对1TV一、二次回路进行详细检查，若经检查确属1TV回路故障，立即退出发电机保护A柜：程序逆功率、逆功率、过电压、失磁保护，匝间保护、定子基波零序、发电机复压过流、转子两点接地保护。

浅谈发电机并网系统(一)摘要：发电厂发电机常常用作备用电源以应付并到电网的机组、供电设备故障,设备检修。

当电网发生机组故障时,备用发电机应在最短时间内启动,向电网输送合格的电能,为用电设备提供电源,同时断开故障机组与电网连接的主开关。

并列是非常重要的操作,发电机的非同期并列,会产生很大的冲击电流,不但会危及机组自身的安全,还会使电网产生波动、破坏稳定性。

因此要求同期装置和控制、保护装置齐全可靠。

关键词：发电机并网解列Abstract: The power plant generator serves as the emergency power supply to deal with frequently and to the electrical network unit, the generating plant breakdown, the equipment overhaul.When the electrical network breaks down unit, the emergency generator should start in the shortest time, transports the qualified electrical energy to the electrical network, provides the power source for the current collector, simultaneously separates the main switch which the breakdown unit and the electrical network pound is the extremely important operation, the generator non-same time compound, can produce the very big surge current, not only can endanger unit own security, but also can cause the electrical network to have the undulation, the destruction stability.Therefore request same time equipment and control, protective device complete reliable一、发电机并列运行的条件（一）、待并发电机的电压有效值Uf与电网的电压有效值U相等或接近相等,允许相差±5％的额定电压值。

发电机并网（）解列（）操作票
操作员：开机时间：年月日时分
完毕时间：年月日时分
1、并网操作
1.1汽轮机启动完毕，转速至3000r/min时，励磁方式选择手动位置，
合上灭磁开关，转动起励开关，转动增磁开关，直至发电机电压达2kv左右。

检查励磁电流、电压，再次转动增磁开关，使发电机电压升至10kv，检查励磁电流、电压，观察定子三相电流应无指示。

（）
1.2投入同期开关及发电机同期点选择，把手动准同期开关转至投入位
置，观察组合式同步表指针是否指向水平位置不偏转。

如不在水平位置，用手动增减励磁按钮调整电压V，用调速开关增减速调整频率F，使指针指向水平位置不偏移。

（）
1.3观察同步表S的指针应该3600范围内平稳缓慢地顺时针旋转，同
时注意电压V、频率F是否指向水平位置，如果不是，则按上述方式调整。

（）
1.4等相应同期控制开关置于预合位置，当同步表S指针向上，迅速合
上，实现并网。

注意同步表指针一定要顺时针转才能并网，如指针不动不准并网。

（）
1.5观察发电机定子电流表三相均有电流，并列开关红灯亮，确认发电
机已并上网。

注意同时退出手动准同期开关，退出同期开关，否则时间过长会烧坏同步表。

（）
1.6并网后根据锅炉主蒸汽压力、温度值相应调节汽轮机的负荷给定，
增减发电量。

（）
1.7调节励磁增减按钮，使功率因数控制0.82～0.85左右。

2、发电机解列操作
2.1将汽轮机负荷给定接近于零，并控制无功功率，此时发电机输出功
率最小。

（）
2.2断开发电机并列开关，然后关断灭磁开关，发电机退出并网。

发电柴油机并电操作规程发电柴油机并电操作规程⼀、并车条件船⽤同步发电机并车时，必须满⾜下列条件：1 电压条件待并发电机的电压与运⾏发电机的电压⼤⼩相等。

2 频率条件待并发电机的频率与运⾏发电机的频率数值相等。

3 相位条件待并发电机的电压相位与运⾏发电机的电压相位⼀致。

并车操作就是要检测和调整待并发电机的电压、频率和相位，使之在满⾜上述三个条件的瞬间合上主开关（简称合闸），使待并发电机投⼊运⾏。

⼆、发电机的并电操作⽅式（⼀）基本⼿动功能（⼿动）1、选择基本⼿动功能时，将功能选择开关置于⼿动功能位置。

2 、⾸台发电机的投⼊选择⼯作发电机组后，在机旁或集控实启动柴油机，待电压建⽴起来以后，电压表指⽰电压正确，频率表指⽰频率正确，“主开关分闸指⽰”灯亮。

按下岸电分闸按钮，使岸电停⽌向汇流排供电，再按下主发电机主开关合闸按钮，主发电机投⼊供电，“主开关合闸指⽰”灯亮，正常供电。

提⽰：当岸电向汇流排供电时，按下主发电机合闸按钮会使岸电⾃动分离。

3、第⼆和第三台发电机的投⼊当汇流排由主发电机供电时，投⼊其余主发电机时，需经过整步操作才能将其余机组并⽹发电。

启动待并发电机组，待电压建⽴起来以后，电压表指⽰电压正确，频率表指⽰正确，“主开关分闸指⽰”灯亮。

在第4屏上，通过并车选择开关，正确选择待并机组。

此时整步表电源指⽰灯亮，红⾊指⽰灯旋转，指⽰频率和相位偏差。

旋转速度越快，频率相差越多。

⽩⾊并车指⽰灯明暗闪烁，闪烁频率越快，频率相差越多。

⼿动调节待并车柴油机转速，待整步表上绿⾊同步指⽰灯亮（⽩⾊并车同步监测指⽰灯完全熄灭），按下待并发电机合闸按钮，并车操作完成。

并车成功后，增加新并⼊发电机组柴油机油门，减少原运⾏发电机组柴油机油门，进⾏负载转移，通过观察功率表，平均分配各发电机负载。

第三台投⼊并车的操作与第⼆台并车的⽅法⼀样。

注意：当整步表上绿⾊同步指⽰灯不亮时，按下待并发电机合闸按钮，主开关不合闸。

当整步成功后，应及时将并车选择开关⾄于0位，整步表不能长期⼯作。

TRT手动、自动并网、解列操作步骤学习一、透平机启动1、确认TRT启动基本参数：a)确认高炉顶压≥80KPa；b)煤气流量≥50000m3/h；c)高炉炉况稳定。

2、确认启动条件满足，点击“启动条件满足”按钮直接进入启停画面。

3、确认静叶开度为零，将旁通阀A、B打“手动”4、确认励磁电源开关在OFF位，励磁电压、电流回零，灭磁报警复位，运行方式选择开关投恒无功，确认计算机画面显示全部正常5、联系高炉主控室，TRT准备启机，注意炉顶压力。

点击申请启动按钮，向高炉发出TRT申请启动信号。

6、当高炉同意启动信号变为绿色时，按故障确认按钮。

7、开启动阀。

8、观察盘车装置应在转速达25 r/min左右时脱开。

9、调整静叶与启动阀升速至300～400r/min时，停留5～10min全面检查。

10、调整静叶与启动阀升速至800r/min时，停留5～10min全面检查。

11、调整静叶与启动阀升速至1200r/min时，停留5～10min n全面检查。

12、调整静叶与启动阀升速至1850r/min时，停留5～10min n全面检查。

13、调整静叶与启动阀升速至2700～2800r/min时，停辅助润滑油泵并将其投“自动”。

14、调整静叶与启动阀升速至3000r/min时，全面检查机组无问题后，通知操作人员可以并网。

透平机操作人员应随时调整，TRT转速稳定在3000r/min。

二、发电机同期并网条件和注意事项：1、正常情况下，发电机应用自动准同期装置并网；若自动装置因故不能使用时，可在值班长监护下，由值班人员手动准同期并网。

2、发电机准同期并网条件1)电压相等，两侧电压差不大于5V（同期盘电压表指示值）。

2)电压相位一致3)周波相同，两侧周波差不大于0.125周/秒（周期表指针旋转一周不小于8秒）。

三、发电机并网1、发电机手动升压手动准同期并列操作1.1投入发电机励磁调整装置A套空气开关。

1.2投入发电机励磁调整装置B套空气开关。

发电系统并网解列操作介绍（一）相关知识点介绍：1、功率因数的定义在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S。

2、功率因数补偿电网中的电力负荷如电动机、变压器、日光灯及电弧炉等，大多属于电感性负荷，这些电感性的设备在运行过程中不仅需要向电力系统吸收有功功率，还同时吸收无功功率。

因此在电网中安装并联电容器无功补偿设备后，将可以提供补偿感性负荷所消耗的无功功率，减少了电网电源侧向感性负荷提供及由线路输送的无功功率。

减少了无功功率在电网中的流动，可以降低输配电线路中变压器及母线因输送无功功率造成的电能损耗，这种措施称作功率因数补偿。

由于功率因数提高的根本原因在于无功功率的减少，因此功率因数补偿通常称之为无功补偿。

3、无功功率的调节发电机与系统并联运行时，可以认为是与无限大容量电源的母线运行，要改变发电机励磁电流，感应电势和定子电流也跟着变化，此时发电机的无功电流也跟着变化。

当发电机与无限大容量系统并联运行时，为了改变发电机的无功功率，必须调节发电机的励磁电流。

此时改变的发电机励磁电流并不是通常所说的“调压”，而是只是改变了送入系统的无功功率。

4、电压的调节自动调节励磁系统可以看成为一个以电压为被调量的负反馈控制系统。

无功负荷电流是造成发电机端电压下降的主要原因，当励磁电流不变时，发电机的端电压将随无功电流的增大而降低。

但是为了满足用户对电能质量的要求，发电机的端电压应基本保持不变，实现这一要求的办法是随无功电流的变化调节发电机的励磁电流。

5、进相运行功率因数大于1就说明发电机是进相运行，也就是功率因数超前，有些电厂的机组在网上无功过剩的情况下有时是进相运行的，也就是发出有功，吸收无功，个别机组由于发电量较低时，无功随有功降下来，导致无功出现负值，功率因数大于1，发生进相运行。

进相运行的危害：并网时候发电机要从电网吸收无功，如果电网无功储备不足，就可能导致电网电压下降，电网波动，严重时候还可能导致电网解列，当电网下降时也会导致设备的不正常运转。

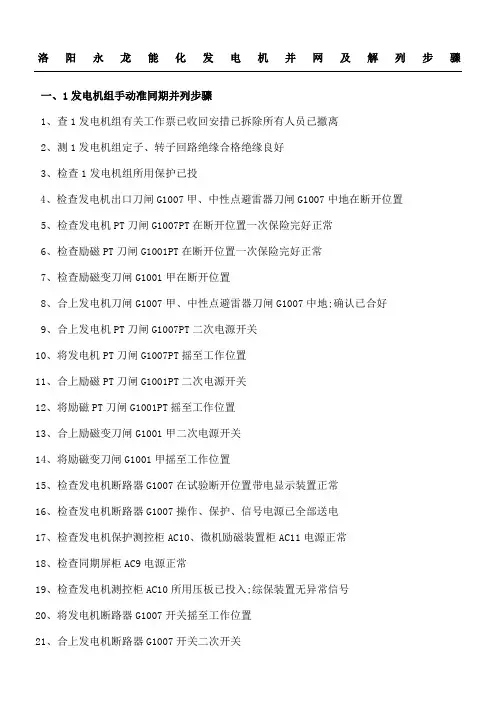

洛阳永龙能化发电机并网及解列步骤一、1发电机组手动准同期并列步骤1、查1发电机组有关工作票已收回安措已拆除所有人员已撤离2、测1发电机组定子、转子回路绝缘合格绝缘良好3、检查1发电机组所用保护已投4、检查发电机出口刀闸G1007甲、中性点避雷器刀闸G1007中地在断开位置5、检查发电机PT刀闸G1007PT在断开位置一次保险完好正常6、检查励磁PT刀闸G1001PT在断开位置一次保险完好正常7、检查励磁变刀闸G1001甲在断开位置8、合上发电机刀闸G1007甲、中性点避雷器刀闸G1007中地;确认已合好9、合上发电机PT刀闸G1007PT二次电源开关10、将发电机PT刀闸G1007PT摇至工作位置11、合上励磁PT刀闸G1001PT二次电源开关12、将励磁PT刀闸G1001PT摇至工作位置13、合上励磁变刀闸G1001甲二次电源开关14、将励磁变刀闸G1001甲摇至工作位置15、检查发电机断路器G1007在试验断开位置带电显示装置正常16、检查发电机断路器G1007操作、保护、信号电源已全部送电17、检查发电机保护测控柜AC10、微机励磁装置柜AC11电源正常18、检查同期屏柜AC9电源正常19、检查发电机测控柜AC10所用压板已投入;综保装置无异常信号20、将发电机断路器G1007开关摇至工作位置21、合上发电机断路器G1007开关二次开关22、收到汽机“可并列”命令后;将励磁柜AC11内熔断器—励磁PT电压励磁变低压电压、转子电压、控制电源、直流电源AVR1直流电源AVR2、交流电源AVR1、交流电源AVR2、转子电流合上将直流电源AVR2、交流电源AVR1、交流电源AVR2空开合上..23、在励磁柜AC11按“合闸”按钮;合上灭磁开关QE;再按下“开机”按钮进行起励..24、在励磁柜AC11按“增磁“按钮;使电压升至10.5KV25、在同期屏AC9上将发电机同期开关1TK打至“投入”位置26、将同期闭锁开关STK打至“投入闭锁”位置27、将手动准同期开关1STK打至“粗调”位置;观察MZ-10同步表同期电压的频差、压差..28、根据实际情况分别操作SM、SV开关进行相应的调节;使频差、压差满足并网条件..29、将手动准同期开关1STK打至“精调”位置;观察MZ-10同步表同期30、在相位差接近0度时;按下HA按钮;发电机合闸..31、查发电机并网成功;发电机断路器G1007开关已打至合后位置32、将1TKSTK1STK开关切至“退出”..33、检查发电机电压、电流正常34、全面检查二、1发电机组自动准同期并列步骤1、查1发电机组有关工作票已收回安措已拆除所有人员已撤离2、测1发电机组定子、转子回路绝缘合格绝缘良好3、检查1发电机组所用保护已投4、检查发电机出口刀闸G1007甲、中性点避雷器刀闸G1007中地在断开位置5、检查发电机PT刀闸G1007PT在断开一次保险完好正常6、检查励磁PT刀闸G1001PT在断开位置一次保险完好正常7、检查励磁变刀闸G1001甲在断开位置8、合上发电机刀闸G1007甲、中性点避雷器刀闸G1007中地;确认合好9、合上发电机PT刀闸G1007PT二次电源开关10、将发电机PT刀闸G1007PT摇至工作位置11、合上励磁PT刀闸G1001PT二次电源开关12、将励磁PT刀闸G1001PT摇至工作位置13、合上励磁变刀闸G1001甲二次电源开关14、将励磁变刀闸G1001甲摇置工作位置15、检查发电机断路器G1007在试验断开位置带电显示装置正常16、检查发电机断路器操作、保护、信号电源已全部送电17、检查发电机保护测控柜AC10、微机励磁装置柜AC11电源正常18、检查同期屏柜AC9电源正常19、检查发电机测控柜AC10所用压板已投入;综保装置无异常信号20将发电机断路器G1007开关摇至工作位置21、合上发电机断路器G1007开关二次开关22收到汽机“可并列”命令后;将励磁柜AC11内熔断器—励磁PT电压励磁变低压电压、转子电压、控制电源、直流电源AVR1直流电源AVR2、交流电源AVR1、交流电源AVR2、转子电流合上将直流电源AVR2、交流电源AVR1、交流电源AVR2空开合上..23、在励磁柜AC11按“合闸”按钮;合上灭磁开关QE;再按下“开机”按钮进行起励..24、在励磁柜AC11按“增磁“按钮;使电压升至10.5KV25、将同期闭锁开关STK切至“闭锁”位置..26、同期屏柜AC9面板上将DTK切至“近控”;YAC-2000投电..27、将同期装置投电控制TDK开关切至“投电”位置;WX-98F同期装置投电..28、将发电机同期开关1TK切至“投入”位置;切入同期电压..29、将同期启动控制QK切至“启动”位置后;WX-98F同期装置启动30、当满足并网条件时..31、将合闸出口CK切至“合闸”位;检查发电机断路器G1007开关合闸32、查发电机并网成功;发电机断路器G1007开关已打至合后位置33、将上述开关DTK、TDK、1TK、QK、CK切至“退出”..34、全面检查三．发电机解列步骤：1．接调度命令；2．将发电机有功、无功负荷逐步降低；3．当发电机有功负荷逐步降至接近零时;在后台机上断开发电机G1007开关；4．确认发电机G1007开关已断开后向汽机发出“注意”、“已分闸”信号；5．在励磁装置面板上点动操作“减磁”按钮;将发电机电压降至零；6．在励磁装置面板上点动操作“分闸”按钮;断开灭磁开关QE；7．等汽机停稳后;用2500V摇表测量发电机在热状态下绝缘电阻；8．通知汽机值班人员关闭发电机空冷器冷却水阀门；9．向调度汇报发电机已解列..10．机组解列后;如停机时间较长不启动;但本班不再开机;应将发电机解备;查发电机小车开关G1007开关在工作断开位置;将发电机小车开关G1007开关遥至试验位置..在将发电机出口刀闸G1007甲、中性点避雷器刀闸G1007中地、发电机PT刀闸G1007PT、励磁PT刀闸G1001PT、励磁变刀闸G1001甲摇至试验或断开位置..。
