一、发电机并网柜产品说明：1.并机系统组成：并网柜主要由刀闸、断路器及有关的控制元件组成，每台机组相应配一个并机控制柜。
并网柜的一次线路、负载开关的品牌、型号规格及电柜的外型结构。
2.并网柜的特点、功能和适用范围：2.1并网柜的自动程度高，机组的投入运行、切出运行、同步合闸、卸载分闸、负载分配均自动进行，令发电供电系统实现无人监管。
2.2并网柜工作状况稳定，操作人员容易掌握使用方法。
2.3全面的保护功能：逆功率保护、过流保护（由断路器完成）、发电机组故障分闸保护、超载保护（独立于开关）、电压故障保护、急停功能。
还有其它保护功能供客户选择配置。
双电源自动切换开关由装置和自动控制器组成，自动控制器又分自投自复、自投不自复，电网－发电机三种，与装置相连分别构成不同控制方式、不同功能的自动切换开关。
适用于交流50Hz、额定工作电压至400V及以下的双电源供电系统。
本开关带有电气联锁和机械联锁双重保护，同时具有三相电源中任意一相以上出现过电压、欠电压，包括电路中的过流保护及短路保护功能。
广泛用于高层建筑、医院、商场、银行、化工、军事设施等重要的供电场所ATS转换开关柜用于两路市电的转换.ATS转换开关柜实时监测两路市电的供电质量（此时控制器可分别设置为三种工作模式：一路主用、二路主用、无主用），一路或者二路主用时即自投自复），当主用线路断电或供电质量不能满足负载要求时，控制系统自动将负载转换到备用电源供电。
当主用线路恢复正常时，控制系统自动将负载转换到主用线路供电。
无主用时（即自投不自复），当一路市电断电或者供电质量不能满足负载要求时，控制系统自动将负载转换到二路市电供电，只有当二路市电断电或者供电质量不能满足负载要求时，控制系统才会将负载转换到一路市电供电。
ATS转换开关柜用于市电和发电机组的转换ATS转换开关柜实时监测市电供电质量，当市电断电或者供电质量不能满足负载要求时，控制系统自动发出起动发电机组信号，并将负载转换到发电机组供电。
发电机并网方案1. 简介发电机并网方案是指将独立发电机连接到电网系统中，实现两者之间的相互衔接和共享电能的方案。
本文将介绍发电机并网的基本原理、常用的发电机并网方案，以及在实际应用中可能遇到的问题和解决方法。
2. 发电机并网的基本原理发电机并网的基本原理是通过控制发电机的电压、频率和功率因数，使其与电网系统保持同步，并实现电能的双向传输。
主要包括以下几个方面：2.1 发电机同步与调节在并网过程中，首先需要将发电机同步到电网系统的频率和电压水平。
通过调节发电机的励磁电流和转速，使其与电网系统保持同步，即频率和相位匹配。
同时，还需要调节发电机的电压，使其与电网系统的电压水平保持一致。
2.2 功率控制与功率因数调节发电机并网时需要控制发电机的输出功率，使其满足电网系统的需求，并与电网系统之间实现有功功率的平衡。
此外，还需要根据电网系统的要求，调节发电机的功率因数，即改变发电机的无功功率输出，以提高系统的功率因数。
2.3 保护与安全在发电机并网过程中，需要对发电机和电网系统进行保护，以防止电网过载、过电压、过频等问题。
在发生故障时，还需要实现快速的断开并网，以避免对发电机和电网系统造成不可逆的损坏。
3. 常用的发电机并网方案目前，常用的发电机并网方案主要包括并联运行、无功补偿以及电网侧控制等方式。
3.1 并联运行并联运行是指将发电机与电网系统直接连接，通过并联运行，实现共享电能。
此方案具有结构简单、成本较低等优点，适用于小型发电机组，并且要求发电机的负荷特性与电网系统的负荷需求相匹配。
3.2 无功补偿无功补偿是通过控制发电机的励磁电流，调节发电机的无功功率输出，以实现对电网系统的功率因数补偿。
通过无功补偿，可以提高系统的功率因数，减少无功功率的流动，提高电网系统的稳定性。
3.3 电网侧控制电网侧控制是通过在电网系统侧设置控制装置，对发电机进行监测和控制。
通过对电网侧控制装置的调节，可以实现对发电机输出功率和功率因数的调整，确保发电机与电网系统之间的匹配和协调。
柴油发电机组并网方案1. 引言柴油发电机组是一种常见的备用电源设备，主要用于供电不稳定或没有电网覆盖的地区。
然而，随着能源利用效率的提高和环境保护意识的增强，越来越多的人开始探索柴油发电机组与电网的并网方案，以实现能源的高效利用和减少对环境的影响。
本文将介绍柴油发电机组并网方案的原理、关键技术和应用场景，以供读者参考。
2. 柴油发电机组与电网的并网原理柴油发电机组与电网的并网是指将柴油发电机组输出的电能与电网相连接，并实现双向能量交换的过程。
其主要原理如下：•同步并联：柴油发电机组的输出电压、频率和相位需要与电网保持一致，才能实现并网。
因此，在并网过程中，需要通过控制柴油发电机组的调速系统和电压调整系统，使其与电网保持同步运行。
•功率调整：柴油发电机组与电网并网后，根据电网的负荷需求调整出力。
通过控制柴油发电机组的燃油供给系统和发电机的励磁系统，可以实现对柴油发电机组的功率调整。
•保护机制：柴油发电机组与电网并网时，需要具备一定的保护机制，以应对电网故障或柴油发电机组故障。
常见的保护机制包括过电压、欠电压、过频率、欠频率等保护。
3. 柴油发电机组并网方案的关键技术为了实现柴油发电机组与电网的高效并网，需要掌握以下关键技术：•自动同步技术：自动同步技术是保证柴油发电机组与电网同步并网的关键技术之一。
通过自动同步装置，可以实现柴油发电机组与电网的快速、准确的同步。
•功率调整技术：柴油发电机组与电网并网后，需要根据电网负荷的变化调整功率输出。
功率调整技术可以根据电网的需求及时响应并调整柴油发电机组的出力。
•保护装置技术：柴油发电机组与电网并网时，需要具备相应的保护装置，以保证并网过程的安全。
常见的保护装置包括过电压保护、欠电压保护、过频保护、欠频保护等。
•通信技术：柴油发电机组与电网的并网需要实现双向能量交换和信息交互，通信技术在其中起到关键作用。
常见的通信技术包括以太网、Modbus通信协议等。
4. 柴油发电机组并网方案的应用场景柴油发电机组并网方案在以下场景中得到了广泛应用：•微电网系统：柴油发电机组与电网的并网方案可以用于微电网系统中，通过柴油发电机组的并网，实现电网负荷的平衡，提高电网的稳定性和可靠性。
发电机并网及装置介绍发电机并网及装置介绍1.引言1.1 背景介绍1.2 目的与范围2.发电机并网概述2.1 发电机并网的定义2.2 发电机并网的优势2.3 发电机并网的应用领域3.发电机并网装置的组成3.1 发电机3.1.1 发电机的工作原理3.1.2 发电机的类型和特点3.2 变频器3.2.1 变频器的作用和原理3.2.2 变频器的种类和选型要点3.3 并网装置3.3.1 并网装置的功能3.3.2 并网装置的构成要素3.3.3 并网装置的工作原理4.发电机并网的技术要求4.1 电气参数4.1.1 电压稳定性4.1.2 频率稳定性4.1.3 功率因数4.2 并网的安全性要求4.2.1 过电流保护4.2.2 过电压保护4.2.3 短路保护4.2.4 欠频保护4.2.5 过温保护5.发电机并网的操作流程5.1 准备工作5.2 并网操作步骤5.2.1 启动发电机5.2.2 打开并网开关5.2.3 检查并网状态5.2.4 并网运行和监测6.本文档涉及附件附件一：________并网装置接线图附件二：________并网装置设备清单7.法律名词及注释●并网：________指将发电机系统与电网系统相连接，共享负荷和电力调节的过程。
●变频器：________一种能够改变电力频率的装置。
●电压稳定性：________指电压的波动程度，通常以电压的变化范围来衡量。
●频率稳定性：________指电力频率的变化程度，通常以频率的变化范围来衡量。
●功率因数：________指实际功率和视在功率的比值，用来衡量电路的功效。
●过电流保护：________一种能够及时检测和切断过电流的保护装置。
●过电压保护：________一种能够及时检测和切断过电压的保护装置。
●短路保护：________一种能够及时检测和切断电路短路的保护装置。
●欠频保护：________一种能够及时检测和切断电力频率过低的保护装置。
●过温保护：________一种能够及时检测和切断设备过热的保护装置。
发电机同期并网技术简介摘要：本文简单介绍发电机同期并网原理，结合现场实际分别对手动、自动同期并网方式的优缺点进行总结。
关键词：手动、自动、并网1.概述在发电厂中，同期并网是电厂发电前的一项重大操作。
需要励磁、汽机控制等各系统之间协调配合，最终实现发电机稳定并入电网，将电能稳定送入电网。
一旦操作不当，可能造成系统波动、进相运行等异常事故，严重时会造成非同期并网、保护误动作，甚至导致停机停堆。
2.发电机并网原理发电机同期并网的原理：通过采集发电机出口电压互感器电压与系统侧电压比较，当达到设定条件时（包括两侧的电压幅值、相序、相位等条件时）发出合闸指令，通过闭合发电机出口断路器将发电机与系统并网，实现电能输送。
发电机并网的条件：（1）发电机机端电压与系统侧电压幅值相等并且波形一致；（2）发电机机端频率与系统侧频率相同，约50Hz；（3）发电机机端电压与系统侧电压相序相同。
（4）合闸瞬间，发电机机端电压与系统侧电压相位相同。
在以上四个条件具备的基础上，就能完成发电机的顺利并网，且在并网瞬间，发电机机端电压与系统电压的差值越小，则发电机并网时受到的冲击就越小，并网过程就越平稳。
3.发电机同期并网方式简介3.1同期装置简介深圳国立智能的SID-2FY型的同期装置，具有手动、自动准同期并网功能。
同期装置能够自动识别当前的并网模式，有差频并网、同频并网（合环）方式。
在差频并网时，通过精确的数学模型能够保证快速的捕捉第一次出现的并网时机，精确的在相角差为零度时完成无冲击并网。
在并网过程中，按模糊控制理论的算法，对机组频率以及电压进行自动控制，确保最快最平稳的使压差、频差进入整定范围，实现更为快速的并网。
3.2手动同期并网模式简介手动准同期装置是通过同期装置配置的选线器进行通道的选择，共设置3个通道，分别对应发电机出口断路器、主变高压侧110JA/120JA断路器（3/2接线的发电厂）。
通过选择不同的通道分别进行各个开关的同期并网操作。

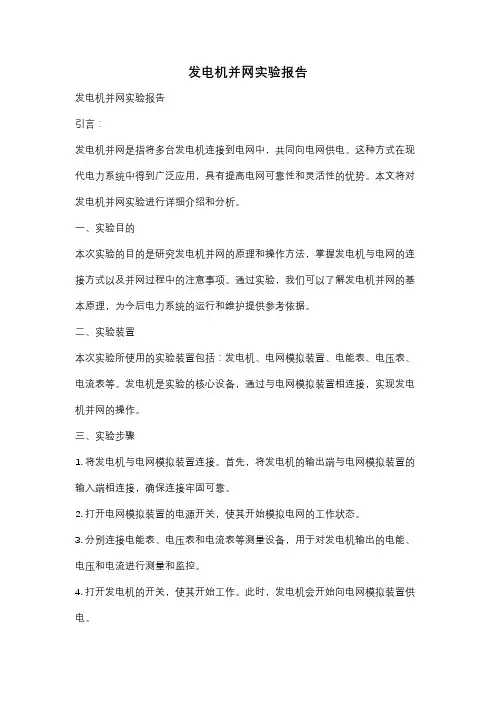

发电机并网实验报告发电机并网实验报告引言：发电机并网是指将多台发电机连接到电网中，共同向电网供电。
这种方式在现代电力系统中得到广泛应用，具有提高电网可靠性和灵活性的优势。
本文将对发电机并网实验进行详细介绍和分析。
一、实验目的本次实验的目的是研究发电机并网的原理和操作方法，掌握发电机与电网的连接方式以及并网过程中的注意事项。
通过实验，我们可以了解发电机并网的基本原理，为今后电力系统的运行和维护提供参考依据。
二、实验装置本次实验所使用的实验装置包括：发电机、电网模拟装置、电能表、电压表、电流表等。
发电机是实验的核心设备，通过与电网模拟装置相连接，实现发电机并网的操作。
三、实验步骤1. 将发电机与电网模拟装置连接。
首先，将发电机的输出端与电网模拟装置的输入端相连接，确保连接牢固可靠。
2. 打开电网模拟装置的电源开关，使其开始模拟电网的工作状态。
3. 分别连接电能表、电压表和电流表等测量设备，用于对发电机输出的电能、电压和电流进行测量和监控。
4. 打开发电机的开关，使其开始工作。
此时，发电机会开始向电网模拟装置供电。
5. 监控电能表、电压表和电流表的读数，观察发电机的输出情况。
通过这些数据，可以了解发电机的输出功率、电压和电流等参数。
6. 进行并网操作。
在发电机输出稳定后，将电网模拟装置的输出端与实际电网连接，实现发电机与电网的并网操作。
7. 监控并网过程中的参数变化。
观察电能表、电压表和电流表的读数变化，了解发电机与电网之间的电能交换情况。
四、实验结果与分析通过实验，我们可以得到以下结果和分析：1. 发电机的输出功率、电压和电流等参数与电网模拟装置的要求相匹配，说明发电机的输出能够满足电网的需求。
2. 在并网过程中，发电机与电网之间的电能交换稳定，表明并网操作成功。
3. 实验中，我们还可以观察到发电机的输出功率、电压和电流等参数随着电网负载的变化而变化。
这说明发电机能够根据电网的需求进行自动调节，保持稳定的输出。
发电机自动准同期并列装置的功能
"轻松掌握变压器同期并列！" -自动准同期并列装置的实用概念。
发电机自动准同期并列装置是一种实现发电机自动准时并网的装置，可以有效地提高发电机的稳定性和可靠性，有助于实现系统的自动并
网及稳压。
下面为大家介绍该装置的功能特点：
1.自动准同期：该装置可实现发电机的自动准同期，可以实现近似与系统内参考单元的频率及电压（位相）保持一致。
2.自动并网：装置可实现发电机与系统内参考单元的自动并网，经设定参数调节就可以实现自动并网操作，无需运行人员操作。
3.位相比较：装置能够在准同期的基础上，精确比较发电机与系统内参考单元的位相关系，以精确的实现电网的同步隔离。
4.稳压保护：装置可以实现发电机在准同期的基础上进行精确的稳压操作，常见系统内电压超过设定容许值或落入低电压范围时，能够自动
进行发电机的同步小范围调压。
5.自动调速：装置不仅可以实现发电机的准同期和自动并网，还具有智能的自动调速功能，使发电机的负载变化时，电机仍能保持在准确的
频率范围内，提高了发电机的功率利用率和稳定性。
发电机自动准同期并列装置的优良功能，有效提高了发电机的稳定性
和可靠性，实现了发电机的自动准换频率、自动并网及稳压保护如此
方便简单可靠，因此，如果要实现自动化类发电机的稳定性和可靠性，安装一套发电机自动准同期并列装置是当务之急，必不可少！。
发电机并网及装置介绍1. 引言1. 背景信息：随着能源需求的增加，发电机并网系统在现代社会中扮演了重要角色。
2. 目的和范围：本文档旨在提供有关发电机并网以及相关装置的详细介绍。
2. 发电机基础知识1. 定义与原理：解释什么是发电机，并阐述其工作原理。
2. 类型分类：a) 燃气轮机；b) 汽油/柴油内燃引擎；c) 风力涡轮等。
3. 并网系统简介- 描述何为“并入网络”或“接入公共输配变压器”，包括连接方式、操作模式等。
- 解释微型逆变器（Microinverter）技术，它将太阳能光伏组件直流输出转换成交流功率；同时也可描述集中式逆变器（Central Inverters），这种类型通常用于大规模商业项目或者地面安装场所上使用辅助设备来监控整个太阳能光伏数组性能指标。
4. 并联运行条件分析- 讲解如何实现多台不同容量但相同类型的发电机并联运行，包括对于功率、频率和电压等方面要求。
5. 并网装置介绍- 逆变器：解释什么是逆变器以及其在发电机并网系统中的作用。
a) 单相/三相；b) 中央式/分布式；- 变流站（Substation）: 描述了它如何将多个小型能源生产设备连接到主输配网络上。
6. 法律名词及注释1. 发电许可证：指授权某一实体或组织进行特定范围内的发电活动，并规定相关法律义务与责任。
2. 网络接入协议：定义了新建或改造项目所需满足之技术条件和安全标准等内容。
7. 结论本文档涉及附件：1. 图表示意图；2. 相关数据统计报告。
本文所涉及的法律名词及注释：1.《国家能源局关于鼓励开展光伏扶贫有关问题通知》;2.《清洁空气行动计划》;。
柴油发电机并机并网的条件和工作原理控制柴油发电机组并机控制问题一．发电机组并列运行的条件是什么？发电机组投入并列运行的整个过程叫做并列。
将一台发电机组先运行起来，把电压送至母线上，而另一台发电机组启动后，与前一台发电机组并列，应在合闸瞬间，发电机组不应出现有害的冲击电流，转轴不受到突然的冲击。
合闸后，转子应能很快的被拉入同步。
（即转子转速等于额定转速）因此发电机组并列必须具备以下条件1.发电机组电压的有效值与波形必须相同. 2.两台发电机电压的相位相同. 3.两台发电机组的频率相同. 4.两台发电机组的相序一致.二．什么叫发电机组的准同期并列法？怎样进行同期并列？准同期就是准确周期。
用准同期法进行并列操作，发电机组电压必须相同，频率相同以及相位一致，这可通过装在同期盘上的两块电压表、两块频率表以及同期表和非同期指示灯来监视，并列操作步骤如下：将其中一台发电机组的负荷开关合上，将电压送至母线上，而另一台机组处在待并状态。
合上同期开头，调节待并发电机组的转速，使它等于或接近同步转速（与另一台机组的频率相差在半个周波以内），调节待并发电机组的电压，使其与另一台发电机组电压接近，在频率与电压均相近时，同期表的旋转速度是越来越慢的，同期指示灯也时亮时暗；当待并机组与另一台机组相位相同时，同期表指针指示向上方正中间位置，同期灯最暗，当待并机组与另一台机组相位差最大时，同期表指向下方正中位置，此时同期灯最亮，当同期表指针按顺时针方向旋转时，这说明待并发电机的频率比另一台机组的频率高，应降低待并发电机组的转速，反之当同期表指针按逆时针方向旋转时，应增加待并发电机组的转速。
当同期表指针顺时针方向缓慢旋转，指针接近同期点时，立即将待并机组的断路器合闸，使两台发电机组并列。
并列后切除同期表开关和相关的同期开关。
三．在进行发电机组的准同期并列时，应注意什么？准同期并列是手动操作，操作是否顺利与运行人员的经验有很大的关系，为防止不同期并列，下列三种情况不准合闸。
一、发电机并网柜产品说明：1.并机系统组成：并网柜主要由刀闸、断路器及有关的控制元件组成,每台机组相应配一个并机控制柜。
并网柜的一次线路、负载开关的品牌、型号规格及电柜的外型结构。
2。
并网柜的特点、功能和适用范围:2.1并网柜的自动程度高，机组的投入运行、切出运行、同步合闸、卸载分闸、负载分配均自动进行，令发电供电系统实现无人监管.2.2并网柜工作状况稳定，操作人员容易掌握使用方法.2.3全面的保护功能:逆功率保护、过流保护（由断路器完成）、发电机组故障分闸保护、超载保护（独立于开关）、电压故障保护、急停功能。
还有其它保护功能供客户选择配置。
双电源自动切换开关由装置和自动控制器组成,自动控制器又分自投自复、自投不自复,电网－发电机三种，与装置相连分别构成不同控制方式、不同功能的自动切换开关.适用于交流50Hz、额定工作电压至400V及以下的双电源供电系统。
本开关带有电气联锁和机械联锁双重保护，同时具有三相电源中任意一相以上出现过电压、欠电压,包括电路中的过流保护及短路保护功能。
广泛用于高层建筑、医院、商场、银行、化工、军事设施等重要的供电场所ATS转换开关柜用于两路市电的转换.ATS转换开关柜实时监测两路市电的供电质量（此时控制器可分别设置为三种工作模式：一路主用、二路主用、无主用），一路或者二路主用时即自投自复），当主用线路断电或供电质量不能满足负载要求时，控制系统自动将负载转换到备用电源供电。
当主用线路恢复正常时，控制系统自动将负载转换到主用线路供电。
无主用时（即自投不自复），当一路市电断电或者供电质量不能满足负载要求时,控制系统自动将负载转换到二路市电供电，只有当二路市电断电或者供电质量不能满足负载要求时，控制系统才会将负载转换到一路市电供电。
ATS转换开关柜用于市电和发电机组的转换ATS转换开关柜实时监测市电供电质量，当市电断电或者供电质量不能满足负载要求时，控制系统自动发出起动发电机组信号，并将负载转换到发电机组供电。
发电机的并网原理说明书一、前言本说明书旨在详细介绍发电机的并网原理，帮助用户了解并使用发电机的并网功能。
请用户在使用前仔细阅读本说明书内的内容。
二、发电机的概述发电机是将机械能转化为电能的设备，广泛应用于不同领域的电力供应和电力备用系统中。
发电机的并网功能使其能够与电力网络相连接，为网络供电或从网络获取电力。
三、发电机的并网原理1. 并网连接发电机的并网连接是通过与电力网络进行物理和电气连接实现的。
一般情况下，发电机的输出通过变压器提高电压，然后再通过断路器和接触器与电力网络的母线连接。
2. 同步运行为了实现与电力网络的并网，发电机必须与网络保持同步运行。
这意味着发电机的频率、相位和电压等参数必须与电力网络保持一致。
在并网过程中，发电机的频率、相位和电压会与电力网络进行自动调整，直到同步运行。
3. 电力调节在发电机与电力网络并网过程中，发电机需要根据电力网络的负荷需求进行电力调节。
当电力网络的负荷增加时，发电机会增加输出电功率；当电力网络的负荷减少时，发电机会减少输出电功率。
4. 保护功能发电机在并网过程中需要具备一定的保护功能，以确保安全稳定地运行。
常见的保护功能包括过流保护、过电压保护和电压失控保护等。
这些保护功能能够及时检测并处理可能出现的异常情况，保护发电机和电力网络的安全运行。
四、发电机的并网操作步骤1. 准备工作在进行发电机的并网操作前，首先需要确保发电机和电力网络的连接正确可靠，各电气设备处于正常工作状态。
同时，还要检查保护装置是否正常运行，以保证操作的安全可靠。
2. 连接发电机将发电机的输出通过变压器提高电压，然后通过断路器和接触器与电力网络的母线连接。
确保连接稳固并符合电力网络的连接要求。
3. 同步运行启动发电机，并逐步增加其转速，直至与电力网络同步运行。
在同步运行过程中，需要监测和调节发电机的频率、相位和电压等参数，以保持与电力网络的一致。
4. 发电机并网完成当发电机与电力网络完成同步运行后，即可视为发电机成功并网。
