卫生间降板同层排水施工技术探析

卫生间降板同层排水施工技术探析摘要：降板式排水是同层排水中运用最为广泛的一种形式，本文从该技术的优点出发，重点分析了施工中需注意的几个问题，并针对该方式存在的不足提出个人改进意见，有一定参考价值。

关键词：降板同层排水；施工；注意事项近年来，随着卫浴文化越来越被人们所重视，合理的卫生间排水系统成为房屋设计者及房产商追求的目标，同层排水技术被重提，且有取代传统排水方式之势。

但另一方面，同层排水也有其缺点，设计师若不加以灵活运用，不但体现不出其优势，反而给使用者以烦恼。

本文结合实践，重点分析探讨同层排水中运用较为广泛的降板式排水技术，以供参考。

1降板式同层排水概述所谓的同层排水是卫生间排水系统中的一项新技术，它是指卫生间内卫生器具排水管及排水横支管均不穿越本层楼板进人下层空间，而与卫生器具同层敷设，在本层套内接人主排水立管的排水系统，器具排水管和排水支管沿墙体敷设或敷设在本层结构楼板和最终装饰地面之间。

当前，常采用的同层排水技术主要有三种形式，即墙排水方式、垫层式同层排水及以降板式同层排水。

由于在实际应用中，前两种方式有较明显限制，因此在设计中以降板式应用最为广泛。

在实际应用中也得到了业主的肯定。

具体来说，降板式同层排水的优点主要有如下几点：1）给排水管道布置在降板中，卫生间无明显管道，卫生洁具布置灵活，排水噪声对下层干扰较小，施工也较方便。

2）卫生间也可不做吊顶，整洁美观，与下排水方式相比，占用下层空间较少，提高了卫生间的净高。

3）卫生间楼板不被卫生器具管道穿越，发生漏水的几率比较小，发生漏水或检修时，不影响下层住户使用。

2降板式同层排水施工注意事项降板同层排水，即卫生间结构板下沉，排水管敷设在楼板下沉空间中的一种排水方式，在南方地区采用较多，其施工方式有两种，一是整体降板排水方式，即将卫生间的结构楼板整体降低至少300mm，在降板空间内敷设排水管道，并用粉煤灰、陶粒等轻质材料填实找平；二是局部降板排水方式，即只将卫生间内敷设排水横管的楼板局部下沉，其他部分不降板，施工同整体降板排水。

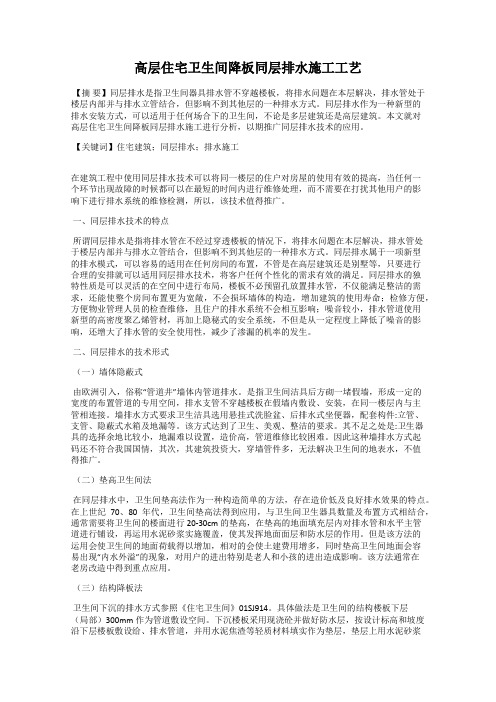

高层住宅卫生间降板同层排水施工工艺【摘要】同层排水是指卫生间器具排水管不穿越楼板，将排水问题在本层解决，排水管处于楼层内部并与排水立管结合，但影响不到其他层的一种排水方式。

同层排水作为一种新型的排水安装方式，可以适用于任何场合下的卫生间，不论是多层建筑还是高层建筑。

本文就对高层住宅卫生间降板同层排水施工进行分析，以期推广同层排水技术的应用。

【关键词】住宅建筑；同层排水；排水施工在建筑工程中使用同层排水技术可以将同一楼层的住户对房屋的使用有效的提高，当任何一个环节出现故障的时候都可以在最短的时间内进行维修处理，而不需要在打扰其他用户的影响下进行排水系统的维修检测，所以，该技术值得推广。

一、同层排水技术的特点所谓同层排水是指将排水管在不经过穿透楼板的情况下，将排水问题在本层解决，排水管处于楼层内部并与排水立管结合，但影响不到其他层的一种排水方式。

同层排水属于一项新型的排水模式，可以容易的适用在任何房间的布置，不管是在高层建筑还是别墅等，只要进行合理的安排就可以适用同层排水技术，将客户任何个性化的需求有效的满足。

同层排水的独特性质是可以灵活的在空间中进行布局，楼板不必预留孔放置排水管，不仅能满足整洁的需求，还能使整个房间布置更为宽敞，不会损坏墙体的构造，增加建筑的使用寿命；检修方便，方便物业管理人员的检查维修，且住户的排水系统不会相互影响；噪音较小，排水管道使用新型的高密度聚乙烯管材，再加上隐秘式的安全系统，不但是从一定程度上降低了噪音的影响，还增大了排水管的安全使用性，减少了渗漏的机率的发生。

二、同层排水的技术形式（一）墙体隐蔽式由欧洲引入，俗称“管道井”墙体内管道排水。

是指卫生间洁具后方砌一堵假墙，形成一定的宽度的布置管道的专用空间，排水支管不穿越楼板在假墙内敷设、安装，在同一楼层内与主管相连接。

墙排水方式要求卫生洁具选用悬挂式洗脸盆、后排水式坐便器，配套构件:立管、支管、隐蔽式水箱及地漏等。

该方式达到了卫生、美观、整洁的要求。

降板卫生间同层排水施工若干问题同层排水施工技术即我们所说的上排水敷设施工方式。

从理论上来说，同层排水是指在卫生间建筑空间当中针对卫生器具排水横管与卫生器具排水支管进行楼板上部敷设作业，针对排水立管进行穿越楼板形式的排水作业方式。

同传统意义上的卫生间异层排水作业方式相比，同层排水在实际应用过程当中表现出了以下几个方面的显著特征：①.排水横管装置直接采取在楼板上部位置进行敷设的作业方式；②.卫生器具排水管在同层排水方式作用之下无需穿越楼板进行敷设。

从以上两方面敷设特征的角度上来说，卫生间所敷设排水管道的维护与检修工作不再需要到下一层进行清通排堵操作，可直接在设置有卫生器具的同层区域内进行。

换句话来说，卫生间同层排水作业方式使得有关卫生间排水管道的维护与检修作业的进行不会对下层住户造成影响与干扰。

基于此，同层排水在降板卫生间排水管道实际敷设过程当中有着极为关键的意义。

那么，降板卫生间同层排水在施工过程当中应当特别关注哪几个方面的问题呢？本文现对其做详细分析。

一、降板卫生间同层排水施工基本概述分析当前技术条件支持下卫生间同层排水技术基本可以分为以下三种作业形式：①. 以隐蔽式安装系统为核心的同层排水技术；②. 以排水集水装置为核心的同层排水技术；③. 以局部降板为核心的同层排水技术。

从同层排水施工技术的应用角度上来说，第①、②类施工作业形式存在着比较显著的局限性，而第③种以局部降板为核心的同层排水施工因此有着极为关键的应用价值。

很显然，这种降板卫生间同层排水施工技术的应用能够使得整个卫生间空间排水布置更加的简便与灵活，从而为业主方在针对卫生间建筑空间进行装修装饰以及二次改造的过程当中提供便捷，在此基础之上，兼顾了以上装饰改造作用相对于下层住户的干扰与影响。

一般来说，卫生间下沉排水方式参照OIS J914 住宅卫生间标准规范。

其基本施工作业方式如下：将卫生间空间范围中的结构楼板局部下沉作为管道的敷设空间，参照实际工况将结构楼板下沉高度控制在350mmr 450mn范围之内。

卫生间同层排水施工技术的探析摘要：在城市现代化建设之中，逐渐转向高层和超高层，如此就给排水系统带来一定的难度，基于此本文探讨了卫生间同层排水施工技术。

关键词：卫生间；同层排水；施工技术引言由于商品房的出现和国外先进技术的引进，为加强住宅的私密性，方便排水横支管的维护和检修，近年来同层排水技术在我国发展很快，引起了建筑给排水专业人员的广泛关注。

1、同层排水技术在卫生间的应用中具有的优越性由于同层排水技术是将整个楼层每家住户的卫生间排水横管都直接在本层套内接入了排水总立管上，而没有穿越楼板或墙壁，因而在进行维修时更方便快捷。

除此之外，同层排水技术在卫生间中的应用还具有其他的一些优点，大致可以分为以下几点：1.1、房屋产权明晰这主要是指在卫生间的管道发生渗漏或堵塞时，可以直接在本层住户的家中进行维修，而不必再打扰到下层住户，避免了给下层住户带来不便和麻烦，确保了房产权的明晰。

1.2、卫生器具的安装布置更加人性化由于采用同层排水技术避免了在施工中预留楼板孔洞用作排水管道预留孔，使得卫生器具的安装不再受预留管道的限制，用户可以根据自己的需要和喜好来布置卫生器具，使卫生间的格局更加人性化，满足了现代住宅结构个性化的要求。

1.3、排水时噪音影响更小同层排水技术是将排水管横铺在楼板上，并进行了回填覆盖处理，很好的隔绝了水流所引起的噪音，相较于传统的立管式排水系统，这种排水的噪音非常小。

1.4、不易发生渗漏问题由于同层排水技术是将每层的所有排水管都在本层套内完成连接后集中到排水总立管上，因此不存在卫生器具管道穿过楼板的现象，自然也就避免了楼板渗漏的问题，同时也有效的防止了病菌随渗漏水传播到下层住户家中的问题。

2、同层排水的不同型式2.1/墙排式同层排水墙排式同层排水技术在欧洲早已得到广泛应用，早自20世纪50年代起就已开始推广应用。

该类同层排水方案在选定卫生器具安装位置后，通过另砌一道假墙，将排水横管、座便器水箱、卫生器具安装支架等一并纳入其中，管道沿墙布置，在楼层内的同一位置集中接入本层的排水立管。

卫生间同层排水技术应用探讨摘要：同层排水系统是卫生间排水系统中的一项新颖技术，本文从传统隔层排水的缺陷出发，在阐述同层排水技术优势的基础上，具体介绍了该技术的三种安装方法，并就该技术在实际施工中存在的一些问题进行分析，提出解决对策，以期推广该技术的普及应用。

关键词：建筑卫生间；同层排水；施工Abstract: the drainage system is the toilet drainage system of a novel technology, this paper, from the traditional layer between the defects of drainage, based on this technology advantage in drainage, on the basis of specific introduces the technology of three installation method and the technique in actual construction some problems in the analysis, some countermeasures, so as to promote the popularization and application of the technology.Keywords: building toilet; Drainage; construction近年来，随着房地产业的兴旺及卫浴文化的兴起，人们对卫生间有了新认识，住宅中传统排的隔层排水方式因侵占空间、噪声大、清通不方便、漏水易引发纠纷、个性化装修受到约束等缺陷，越来越不适应时代发展的要求。

《健康住宅建设技术要点》规定：贯彻竖向管道集中，横向管道不穿越楼板的原则，《建筑给水排水设计规范》也规定：住宅卫生间的卫生器具排水管不宜穿越楼板进入他户。

卫生间同层排水怎么做？降板同层排水施工方法分享
一、施工流程：
预留排水立管孔→安装积水排出装置→找平层，做防水层→检查防水层并试水→连接排水横支管→检查排水横支管质量→回填填充层
二、施工工艺：
1、首先在主体施工阶段对卫生间进行降板处理，降板量为150-280mm，并预留立管洞口。

2、将套牢止水环的积水排出装置放置在楼板预留立管孔中，离墙约50m，将积水处理器盖板与现浇楼板上端平齐。

积水排出装置下端连接立管，上端紧连顺水三通，顺水三通上端连接立管，连接方式与传统接法相同。

3、在楼板找平层上做防水层，应把防水层涂至回填层积水排出装置上面翻边（止水圈）上，在四周墙面防水是应注意防水应高出地面300mm左右。

做好防水层，对其进行防水实验，然后再在防水层上进行粉刷20mm左右1:3水泥砂浆保护层。

4、根据各卫生间施工图所设计的卫生洁具位置连接排支管，安装地漏，坐便接入器，存水弯等，支管管口进行封堵。

5、确定标高，用水泥砂浆把各个排水配件支点固定，防止回填时支管错位。

6、固定支管各个配件位置后，进行回填150mm左右1：6水泥陶粒或其它轻质混凝土。

三、注意要点
1、卫生间的降板量和防水要求按图施工，但需采取两道防水措施。

除了在此卫生间的现浇钢筋混凝土楼板面上做一道防水层后，还需在降板坑内回填水泥陶粒（焦渣）后再做一层60mm厚细石混凝土、一层15mm厚水泥砂浆找平层和一道防水层。

2、卫生间同层降板排水系统需设置回填层积水排出装置。

3、排水横支管安装完毕后，需逐个做灌水试验，防止出现渗漏。

关于住宅卫生间同层排水技术探讨一、同层排水在我国的应用早在上个世纪60年代，欧洲、日本就开始运用同层排水技术代替上下层联排水技术，目前已经广泛应用。

我国也曾在上个世纪60年代进行过少量探索，但中间一度停止。

直到上世纪90年代中后期，随着我国经济的发展和人民生活水平的迅速提高，人们对居住环境质量的要求也有了新的理念。

同时根据《住宅设计规范》(GB50096—2011)第8.2.8条规定，“污废水排水横管宜设置在本层套内；” 、《建筑给水排水设计规范》(GB50015—2003)4.3.8条规定：“住宅卫生间的卫生器具排水管不宜穿越楼板进入他户。

” 以上条文都表达了同一个概念，建议住宅中采用同层排水的基本原则。

当前，传统隔层排水系统在我国建筑卫浴室中仍占一定比例，特别是在建筑科技较不发达地区仍广泛应用。

隔层排水系统指的是卫生间排水系统的支管穿过自身卫生间的楼板在楼下卫生间的天花上横排接入排水主立管。

该方式具有施工方便、灌水试验查漏方便、维修方便等优点，但其弊病也显而易见。

它的间题在于：1)侵占隔层邻户的空间。

一般会占用200～300mm的层高，若层高2.8m，除掉管道占用空间，卫生间净高仅2.35～2.45m，让卫生间变“矮”了。

2)噪声干扰。

因为居民生活习惯不可能完全同步，所以当你享受安静的时候，却往往遭到楼上住户用水的噪声干扰。

3)清通不方便。

目前，卫生间排水绝大部分设计在楼板下，横管较长的才在本层设清扫口，一般仅在横管末端弯头上设检查，横管若发生堵塞，必须要到下层进行清通。

4)渗漏间题。

由于横管设在楼板下，因此卫生间的卫生洁具排水小立管必须穿越楼板，楼板上须防渗防漏的地方较多。

如果漏水，那么到底应该由谁出资维修，造成的装潢损失又应该由谁承担。

基于此，该排水方式越来越不能满足消费者的要求。

所以住宅排水管道布置设计，就成为一个研究课题，日益受到人们的重视。

为解决这一间题，最好的办法就是住宅厨房、卫浴间的给水、排水管道尤其是横管一定要安装在套内，即同层排水。

解析同层排水的3种形式降板式不降板式隐蔽式装配式装配式建筑可以分为结构保障体系、维护体系、内装体系以及机电体系等。

装配式内装不同之处与传统共同之处内装的一大特点就是同层排水技术。

同层排水是指卫生间内卫生器具排水管不穿越楼板，排水横管在本层套内与排水统领连接，一旦再次出现需要清理疏通的情况，本层套内就能解决问题的一种排水米赖县方式。

同层排水技术优点：1）房屋产权明晰：卫生间排水管路系统布置在本层套住户家中，管道检修可在本户内进行，不干扰下层住户；2）排水噪音小：排水支管布置在楼板上，其后被回填层覆盖后有较好的隔音效果，从而排水噪音大大减小；3）渗漏水机率小：卫生间墙体不被排水支管穿越，减小了渗漏水的机率，也能有效地防止病原体的传播等。

下面就介绍集中常见的同层排水技术，并进行优劣分析。

降板式设计施工技术概要①萧雅全的高度一般采用30~40cm，方可满足横管安装坡度。

②做局部降板时，采用专用配件连接排水支管与立管，可能满足管道安装和排水横管如果的坡度需要。

③看重做好防水施工，降板层和地面层都应做好防水施工。

④注意考虑沉箱的排水，对于降板沉箱内的积水可在降板最低处设置侧排地漏，排除污水，避免降板区域内积水，地漏外部应包扎过滤网，避免固体颗粒通过地漏排至中会管道中会。

优点①给排水管道布置在降板中，卫生间无较为明显管道，卫生洁具布置灵活，排水噪声对下层干扰较小，施工也较方便。

②卫生间楼板不被卫生器具管道穿越，再次出现漏水的几率比较小，发生漏水或检修时，不影响下层住户使用。

缺点①整体降板处理增加造价，同时用填充材料填平降低空间，增加荷载，增加住户装修管理成本。

②下沉板内的积水不易排出。

不降板式不降板的同层排洪，即把排水管敷设在卫生间气垫地面上或将排水横管设在外墙。

排水管敷设在卫生间地面上此系统中地漏设置是薄弱环节，解决方法是紧靠立管处设置地漏，地漏存水弯设在管井内。

淋浴器、衣柜的出水口须设存水弯，须将淋浴器或浴缸垫高少许。

建筑同层排水技术要点探究随着社会和科学技术的不断发展，人们对生活质量的要求也越来越高，因此，为了满足人们的使用要求以及提高美观效果，建筑的同层排水日益受到人们的重视，本文就建筑同层排水的安装形式和技术要点展开了讨论。

一、建筑同层排水的安装形式（一）降板式降板式同层排水的主要作用是为管道预设空间，因此，需要将卫生间内的结构下降一定的高度，制作下降楼板时，应首先做好防水层，然后浇筑混凝土。

具体的制作流程为根据所需计算并设计标高，然后铺设排水管道，最后填充垫层，通常使用轻骨质混凝土作填充材料，最后进行水泥砂浆找平[1]。

降板式同层排水的典型优势在于以下几点：1、排水管道不会裸露在表面，有利于方便施工，而且加强了卫生间布置的灵活度，大大降低了楼上排水噪音对楼下住户的影响。

2、当排水管道出现漏水滴水现象需要检修时，可以只对出现故障的住户进行检修，不会影响楼下。

3、在选择地漏和卫生器具时，可以选择相对传统的设备，大大降低了住户的居住成本。

但是，降板式同层排水也具有很多缺点，例如：1、由于排水管道的位置相对比较隐蔽，因此，无法时刻了解管道的使用情况，不能及时发现管道故障。

2、减少了用户卫生间的可使用空间。

3、一旦出现积水则不易排出，而且与楼下用户相靠近的楼板可能会出现渗漏现象，如若需要维修，则必需去除填充物、打开地板，增加了维修难度。

（二）同层墙式在卫生间内部设置一道假墙，并在假墙后方设置支架和排水管道，即同层墙式同层排水。

该样式同层排水的施工流程为，将卫生器具的电子感应装置与水箱相固定，同时安装排水管道和卫生洁具，之后，就可以安装假墙了。

这类同层排水的类型可以将排水管道隐蔽起来，在卫生间里只会看到卫生洁具，使得卫生间的空间更加简单明了。

同层墙式排水的优势在于：1、排水管道不需要在楼板中进行穿越，因此节省了很大一部分空间。

2、用户可以不受管道限制，根据自身的喜好设计卫生间的构造。

3、由于多使用壁挂式卫生洁具，排除了大部分卫生死角，为打扫提供了很大方便。

卫生间降板同层排水系统分析发布时间：2022-08-17T03:36:43.819Z 来源：《建筑实践》2022年第41卷第4月7期作者：岑国勇[导读] 卫生间排水技术是保证卫生间防水效果的重要因素,传统卫生间排水技术普遍采用异层排水方式岑国勇广东博意建筑设计院有限公司（528312）摘要：卫生间排水技术是保证卫生间防水效果的重要因素,传统卫生间排水技术普遍采用异层排水方式。

目前人们对建筑功能性、卫生性等内部环境的要求越来越高,由于存在楼板开设孔洞过多、后期维修困难问题,传统异层排水方式无法满足最新建筑规范的要求，因此，本文将对卫生间降板同层排水系统进行分析。

关键词：卫生间；降板；同层排水；系统引言住宅的污水排水横管作为收集污水并将其排出的管道，自然是位于室内的最低处。

因此。

要做到排水管在同层内，做法一般有：排水管道设在厨房、卫生间地面上、排水管暗埋在结构层或建筑垫层中、敷设在厨卫地面楼板下沉空间内、排水横管设在户外、排水横管设在专门设置的假墙内。

排水管敷设在地面上的做法在厨房排水设计中较多采用。

卫生间的排水横管也有采用地面敷设的，这种形式卫生间的布置必须与建筑平面密切配合，有其局限性。

暗埋法是将排水横管暗理于建筑垫层中，在建筑垫层中就是将卫生间地面抬高，造成出入卫生间需要上下台阶，卫生间的地面水也容易外溢。

户外法，就是将所有卫生洁具均沿外墙布置，洁具采用后排水方式，地漏采用侧墙地漏，排水管均在地面以上接至室外排水管，排水立管和水平横管均明装在建筑外墙上，这种做法局限于在无冰冻期的南方地区使用。

一、降板法优势降板法就是将卫生间的楼板降低或局部降低，任这个空间内敷设排水横管横管敷设完成后，用填充材料将下沉空间填充，再做卫生间地面。

这种做法的优点是：1.给排水管道布置在降板中，卫生间无明显管道，卫生洁具布里灵活排水噪声对下层干扰较小，施工也较方便。

2卫生间也可不做吊顶，整洁美观，与下排水方式相比，占用下层空间较少，提高了卫生间的净高。
