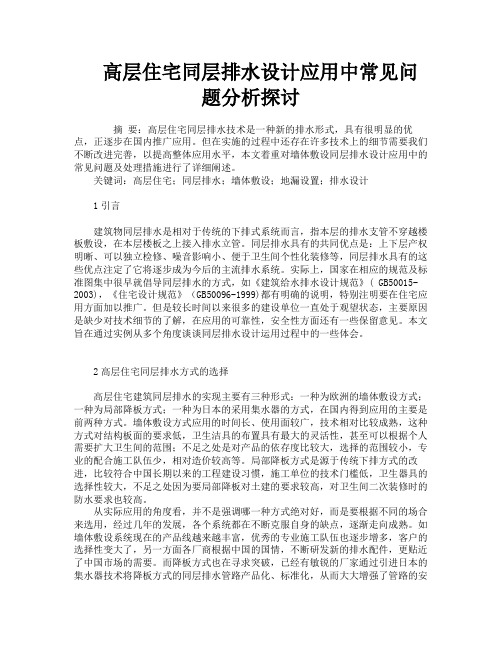

高层住宅同层排水设计应用中常见问题分析探讨摘要：高层住宅同层排水技术是一种新的排水形式，具有很明显的优点，正逐步在国内推广应用。
但在实施的过程中还存在许多技术上的细节需要我们不断改进完善，以提高整体应用水平，本文着重对墙体敷设同层排水设计应用中的常见问题及处理措施进行了详细阐述。
关键词：高层住宅；同层排水；墙体敷设；地漏设置；排水设计1引言建筑物同层排水是相对于传统的下排式系统而言，指本层的排水支管不穿越楼板敷设，在本层楼板之上接入排水立管。
同层排水具有的共同优点是：上下层产权明晰、可以独立检修、噪音影响小、便于卫生间个性化装修等，同层排水具有的这些优点注定了它将逐步成为今后的主流排水系统。
实际上，国家在相应的规范及标准图集中很早就倡导同层排水的方式，如《建筑给水排水设计规范》( GB50015-2003)，《住宅设计规范》（GB50096-1999)都有明确的说明，特别注明要在住宅应用方面加以推广。
但是较长时间以来很多的建设单位一直处于观望状态，主要原因是缺少对技术细节的了解，在应用的可靠性，安全性方面还有一些保留意见。
本文旨在通过实例从多个角度谈谈同层排水设计运用过程中的一些体会。
2高层住宅同层排水方式的选择高层住宅建筑同层排水的实现主要有三种形式：一种为欧洲的墙体敷设方式；一种为局部降板方式；一种为日本的采用集水器的方式，在国内得到应用的主要是前两种方式。
墙体敷设方式应用的时间长、使用面较广，技术相对比较成熟，这种方式对结构板面的要求低，卫生洁具的布置具有最大的灵活性，甚至可以根据个人需要扩大卫生间的范围；不足之处是对产品的依存度比较大，选择的范围较小，专业的配合施工队伍少，相对造价较高等。
局部降板方式是源于传统下排方式的改进，比较符合中国长期以来的工程建设习惯，施工单位的技术门槛低，卫生器具的选择性较大，不足之处因为要局部降板对土建的要求较高，对卫生间二次装修时的防水要求也较高。
从实际应用的角度看，并不是强调哪一种方式绝对好，而是要根据不同的场合来选用，经过几年的发展，各个系统都在不断克服自身的缺点，逐渐走向成熟。

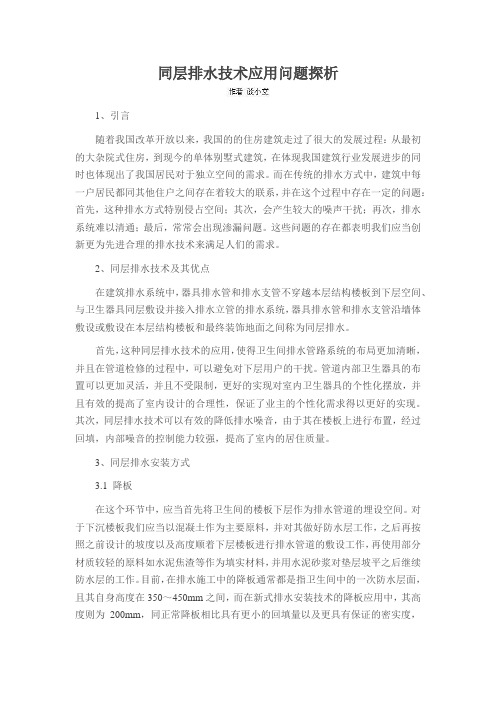

同层排水技术应用问题探析1、引言随着我国改革开放以来，我国的的住房建筑走过了很大的发展过程：从最初的大杂院式住房，到现今的单体别墅式建筑，在体现我国建筑行业发展进步的同时也体现出了我国居民对于独立空间的需求。
而在传统的排水方式中，建筑中每一户居民都同其他住户之间存在着较大的联系，并在这个过程中存在一定的问题：首先，这种排水方式特别侵占空间；其次，会产生较大的噪声干扰；再次，排水系统难以清通；最后，常常会出现渗漏问题。
这些问题的存在都表明我们应当创新更为先进合理的排水技术来满足人们的需求。
2、同层排水技术及其优点在建筑排水系统中，器具排水管和排水支管不穿越本层结构楼板到下层空间、与卫生器具同层敷设并接入排水立管的排水系统，器具排水管和排水支管沿墙体敷设或敷设在本层结构楼板和最终装饰地面之间称为同层排水。
首先，这种同层排水技术的应用，使得卫生间排水管路系统的布局更加清晰，并且在管道检修的过程中，可以避免对下层用户的干扰。
管道内部卫生器具的布置可以更加灵活，并且不受限制，更好的实现对室内卫生器具的个性化摆放，并且有效的提高了室内设计的合理性，保证了业主的个性化需求得以更好的实现。
其次，同层排水技术可以有效的降低排水噪音，由于其在楼板上进行布置，经过回填，内部噪音的控制能力较强，提高了室内的居住质量。
3、同层排水安装方式3.1 降板在这个环节中，应当首先将卫生间的楼板下层作为排水管道的埋设空间。
对于下沉楼板我们应当以混凝土作为主要原料，并对其做好防水层工作，之后再按照之前设计的坡度以及高度顺着下层楼板进行排水管道的敷设工作，再使用部分材质较轻的原料如水泥焦渣等作为填实材料，并用水泥砂浆对垫层坡平之后继续防水层的工作。
目前，在排水施工中的降板通常都是指卫生间中的一次防水层面，且其自身高度在350～450mm之间，而在新式排水安装技术的降板应用中，其高度则为200mm，同正常降板相比具有更小的回填量以及更具有保证的密实度，能够有效的减少施工成本以及施工操作量，并且其还能够在整体增加卫生间高度的同时减少了楼体负荷。

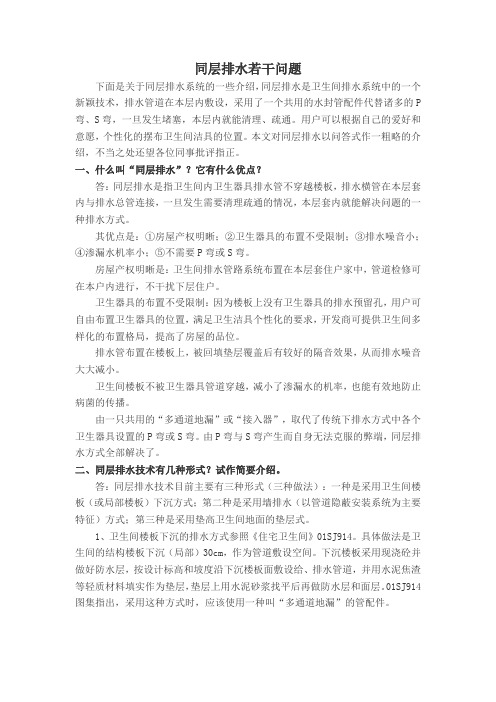

同层排水若干问题下面是关于同层排水系统的一些介绍，同层排水是卫生间排水系统中的一个新颖技术，排水管道在本层内敷设，采用了一个共用的水封管配件代替诸多的P 弯、S弯，一旦发生堵塞，本层内就能清理、疏通。
用户可以根据自己的爱好和意愿，个性化的摆布卫生间洁具的位置。
本文对同层排水以问答式作一粗略的介绍，不当之处还望各位同事批评指正。
一、什么叫“同层排水”？它有什么优点？答：同层排水是指卫生间内卫生器具排水管不穿越楼板，排水横管在本层套内与排水总管连接，一旦发生需要清理疏通的情况，本层套内就能解决问题的一种排水方式。
其优点是：①房屋产权明晰；②卫生器具的布置不受限制；③排水噪音小；④渗漏水机率小；⑤不需要P弯或S弯。
房屋产权明晰是：卫生间排水管路系统布置在本层套住户家中，管道检修可在本户内进行，不干扰下层住户。
卫生器具的布置不受限制：因为楼板上没有卫生器具的排水预留孔，用户可自由布置卫生器具的位置，满足卫生洁具个性化的要求，开发商可提供卫生间多样化的布置格局，提高了房屋的品位。
排水管布置在楼板上，被回填垫层覆盖后有较好的隔音效果，从而排水噪音大大减小。
卫生间楼板不被卫生器具管道穿越，减小了渗漏水的机率，也能有效地防止病菌的传播。
由一只共用的“多通道地漏”或“接入器”，取代了传统下排水方式中各个卫生器具设置的P弯或S弯。
由P弯与S弯产生而自身无法克服的弊端，同层排水方式全部解决了。
二、同层排水技术有几种形式？试作简要介绍。
答：同层排水技术目前主要有三种形式（三种做法）：一种是采用卫生间楼板（或局部楼板）下沉方式；第二种是采用墙排水（以管道隐蔽安装系统为主要特征）方式；第三种是采用垫高卫生间地面的垫层式。
1、卫生间楼板下沉的排水方式参照《住宅卫生间》01SJ914。
具体做法是卫生间的结构楼板下沉（局部）30cm，作为管道敷设空间。
下沉楼板采用现浇砼并做好防水层，按设计标高和坡度沿下沉楼板面敷设给、排水管道，并用水泥焦渣等轻质材料填实作为垫层，垫层上用水泥砂浆找平后再做防水层和面层。
同层排水技术的应用及问题思考摘要：在近些年的建筑工程中，同层排水技术被广泛应用，其优势在于用户们拥有更高使用自由度，可以进行个性化装修，而且能够在发生供水故障以后方便进行检修，极大地方便了住户们的生活。
本文就针对同层排水技术在建筑施工中的应用进行介绍。
关键词：同层排水应用施工思考随着社会的不断发展和进步，人们的生活水平也得到了极大的提升，而建筑工程中不仅仅要注重建筑质量，而且还需要注重设计细节的人性化，为住户们提供更为舒适便捷的生活环境，而同层排水技术作为近些年来被广泛使用的新型排水技术，有着众多优势，但是很多建筑公司对于同层排水技术的应用了解不够深入。
接下来，笔者从多个方面简单介绍同层排水技术在建筑工程中的应用，针对其在建筑工程中出现的问题进行思考和解决。
一、同层排水技术同层排水技术在近年来在建筑施工中被广泛使用的一种排水技术，利用同层排水技术能够实现在同一口层进行平面施工建设，相比于传统的排水技术，更加独立自足，所使用的排水管道比较不容易发生堵塞，易于清洁，用户们能够更清晰地感受到自己对于空间的控制权，可以根据自己的喜好和想法进行卫生器具的布置，每一个住宅都有着单独排水管道，用户们在平时生活中所产生的污水和废弃物排放更加有效，其他用户家的排水支管并不会影响到其他用户生活，从而有效减少噪音，尽量不去影响其他用户正常的生活起居。
同时在排水系统出现故障以后，直接在本层套内进行故障的尝试排除，即使故障没有解决，对于建筑产生了损坏，在进行调查的时候用户们能够更加明确地进行责任划分，不会引起用户之间的纷争。
二、同层排水技术存在的问题2.1 PVC—U塑料管使用技术要求及存在的问题PVC—U塑料管指的是未增塑聚氯乙烯管，通俗来说就是材质更硬的PVC塑料管，PVC—U塑料管一般都会被当做排水管使用。
在具体的建筑施工中，，在装修过程中使用的排水给水管道在穿过墙壁或者楼板的时候，PVC—U塑料管的顶部应当距离装饰地面至少20毫米的距离，其底部则要同地面保持平行，并且都要使用金属材质或者是塑料套管材料。
住宅同层排水设计中常见问题分析摘要：同层排水系统是室内排水领域的一次革命，尤其适用于住宅建筑。
它解决了本层排水本层清通检修的问题，保证了卫生间装修最大的自由度，减少了居民之间的纠纷，但在其推广过程中还有一些细节需要不断改进与完善。
本文结合工程实际设计经验与体会，结合国家的有关政策规范要求，就住宅建筑同层排水系统设计中经常遇到的问题及解决措施展开探讨。
关键词：住宅卫生间；同层排水；结构降板0引言随着我国社会主义市场经济的发展与完善，人民的生活水平日益提高，人们在购买住宅时也不再局限于购房面积、房屋朝向以及户型结构等因素，与居住生活环境卫生有着直接联系的排水系统的好坏成为了购房者考虑的又一重要因素。
厨房、卫生间作为一套房子的重要组成部分，不仅对安全、卫生及舒适度要求很高，而且对日后的使用及维修要求颇高。
同层排水由于器具排水不穿过楼板，避免了施工安装中管外壁与楼板间渗漏的隐患，一旦本层需要疏通，可以在本层套内解决，基本不影响下层住户，减少了居民之间的纠纷。
因此，设计师在设计时应遵循整体设计要求，综合考虑，多方分析。
1.同层排水的定义同层排水系统是指在建筑排水系统中，器具排水管和排水支管不穿越本层结构楼板到下层空间、与卫生器具同楼层敷设并接入排水立管的排水系统。
器具排水管和排水支管沿墙敷设或敷设在本层结构楼板和最终装饰地面之间。
2.同层排水的适用条件《住宅设计规范》GB50096-2011 8.2.8条中“污废水排水横管宜设在本层套内”。
《建筑给水排水设计规范》GB50015-2003（2009年版）4.3.8条“下列情况下卫生器具排水横支管应设置同层排水:1.住宅卫生间的卫生器具排水管要求不穿越楼板进入他户时；2.按本规范第 4.3.3A ～ 4.3.6 条的规定受条件限制时。
”本规范中“4.3.3A 排水管道不得穿越卧室。
4.3.4排水管道不得穿越生活饮用水池部位的上方。
4.3.5室内排水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上面。
同层排水技术的应用及存在问题的探讨－以XX外滩某项目为例同层排水是近年来兴起的一种新型建筑给排水技术。
在相关规X中都明确提倡采用这种新技术。
例如《建筑给水排水设计规X》（GB50015—2003）第4.3.8条规定:住宅卫生间的卫生器具排水管不宜穿越楼板进入他户；《住宅设计规X》（GB50096—1999）第6.1.6条规定:住宅的污水排水横管宜设于本层套内。
结合XX某高档住宅项目，笔者就同层排水技术的应用及存在的问题进行探讨。
1.同层排水与隔层排水的比较同层排水指卫生器具排水管不穿越楼板，排水横管在本层套内与排水立管连接的排水方式。
隔层排水指卫生洁具排水管穿越楼板到下一层，在下一层的顶部接入排水横管最终排入立管的排水方式。
同层排水之所以近年来得到大力提倡，主要因为其在噪音、卫生死角、维修、产权明晰、建筑功能等方面都具备优势。
噪音：隔层排水时水流从横管进入立管呈直落式90º变向，阻力大，噪音大，且因横支管在下层住户，吊顶无法有效减弱噪声，会对下层住户产生影响；同层排水大量采用斜三通、顺水三通，横排配件呈45º，且横支管敷设在本层降板区域或假墙中，下层住户听到的噪声比隔层排水方式要小很多。
卫生状况：隔层排水方式的卫生间存在很多卫生死角，不易清扫；而同层排水主要采用挂墙式（横排水）洁具，不存在卫生死角，清洁方便。
维修：隔层排水系统一旦需要检修，势必影响到下层住户；而同层排水系统检修完全在本层操作，减少了对下层住户的影响，况且同层排水所有洁具的安装接口全部采用简便的可卸结构[4]，维修简便。
功能：隔层排水洁具的平面布置受到楼板预留孔的限制，无法自由移动；同层排水由于不需要穿越楼板，管道在本层布置，洁具的平面位置可以更加灵活合理。
正是由于同层排水具备以上优势，考虑到该项目位于市中心外滩附近，未来的小业主对于生活品质的要求较高，肯定不希望由于上层住户卫生间的问题影响到自己的生活；加之作为精装修楼盘，室内设计师会经常变动卫生洁具的位置，而传统的隔层排水必将对室内设计产生制约。
关于住宅同层排水管道安装存在问题的探讨摘要：同层排水系统是室内排水领域的一次革命，尤其适用于住宅建筑。
它解决了本层排水本层清通检修的问题，同时又保证了卫生间装修最大的自由度。
但在具体实际工作中又存在一些问题，因而，借此机会与同行建立一个广泛交流的平台，共同促进同层排水系统的技术发展关键词：阻水圈沉箱过墙套管1、卫生间内PVC-U塑料排水管穿板套管1.1在《建筑给水排水及采暖工程施工质量验收规范》3.3.13条管道穿过墙壁和楼板，应设置金属或塑料套管。
安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板地面相平；安装在墙壁内的套管其两端与饰面相平。
穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，且端面应光滑。
1.2对于PVC-U塑料排水立管设于同层排水系统的卫生间内就不适应了。
因为该系统的排水三通是设于建筑结构沉箱内（即板面上），套管不能伸出沉箱外，若是在三通下设置套管，一是不能满足安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm的要求；二是不能有效的对三通下套管缝隙实施严密封堵。
因而，沉箱内三通下设置套管就完全无意义。
但是，PVC-U塑料排水立管外表面光滑，与混凝土粘接不是很牢固，加之塑料管材的热胀冷缩和混凝土不一样存在着缝隙，卫生间内的积水极易沿着PVC-U塑料排水立管与混凝土板之间的缝隙往下层流。
既影响楼下住户的正常生活，又是对楼下住户的病菌传播。
为解决这一矛盾，应采用“双保险”作法（如下图所示）。
一是在混凝土板内（1/2处）加与之相适应的PVC塑料排水阻水圈，同时还有支撑的作用。
安装时，先把阻水圈套入管道上，阻水圈凹凸不平一面朝上，阻水效果更好。
将管道在板内穿管处先搽试干净，沿板内1/2处刷胶水，再把阻水圈放到刷胶水位置上，待其稳固1～2min 即可。
二是在阻水圈的上下两头或三通承口处，与楼板连接的PVC-U 管道外层打毛，即让外层比较粗糙，之后用混凝土填塞密实，有必要可分两次完成。
