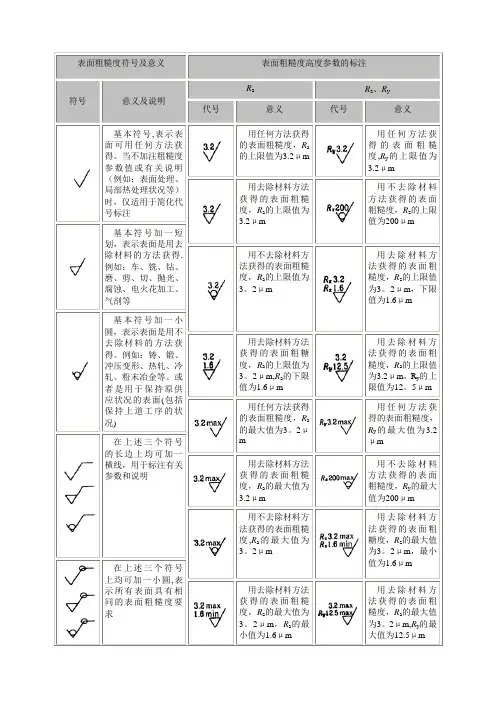

表面粗糙度符号及数值说明[1]

表面粗糙度符号及意义表面粗糙度高度参数的标注符号意义及说明R a R z、R y代号意义代号意义基本符号,表示表面可用任何方法获得。

当不加注粗糙度参数值或有关说明（例如：表面处理、局部热处理状况等）时，仅适用于简化代号标注用任何方法获得的表面粗糙度，R a的上限值为3.2μm用任何方法获得的表面粗糙度,R y的上限值为3.2μm用去除材料方法获得的表面粗糙度，R a的上限值为3.2μm用不去除材料方法获得的表面粗糙度，R z的上限值为200μm基本符号加一短划，表示表面是用去除材料的方法获得.例如：车、铣、钻、磨、剪、切、抛光、腐蚀、电火花加工、气剖等用不去除材料方法获得的表面粗糙度，R a的上限值为3。

2μm用去除材料方法获得的表面粗糙度，R z的上限值为3。

2μm，下限值为1.6μm基本符号加一小圆，表示表面是用不去除材料的方法获得。

例如：铸、锻、冲压变形、热轧、冷轧、粉末冶金等。

或者是用于保持原供应状况的表面(包括保持上道工序的状况)用去除材料方法获得的表面粗糖度，R a的上限值为3。

2μm,R a的下限值为1.6μm用去除材料方法获得的表面粗糙度，R a的上限值为3.2μm，R y的上限值为12。

5μm 用任何方法获得的表面粗糙度，R a的最大值为3。

2μm用任何方法获得的表面粗糙度，R y的最大值为3.2μm在上述三个符号的长边上均可加一横线，用于标注有关参数和说明用去除材料方法获得的表面粗糙度，R a的最大值为3.2μm用不去除材料方法获得的表面粗糙度，R y的最大值为200μm 用不去除材料方法获得的表面粗糙度,R a的最大值为3。

2μm用去除材料方法获得的表面粗糖度，R z的最大值为3。

2μm，最小值为1.6μm在上述三个符号上均可加一小圆,表示所有表面具有相同的表面粗糙度要求用去除材料方法获得的表面粗糙度，R a的最大值为3。

2μm，R a的最小值为1.6μm用去除材料方法获得的表面粗糙度，R a的最大值为3。

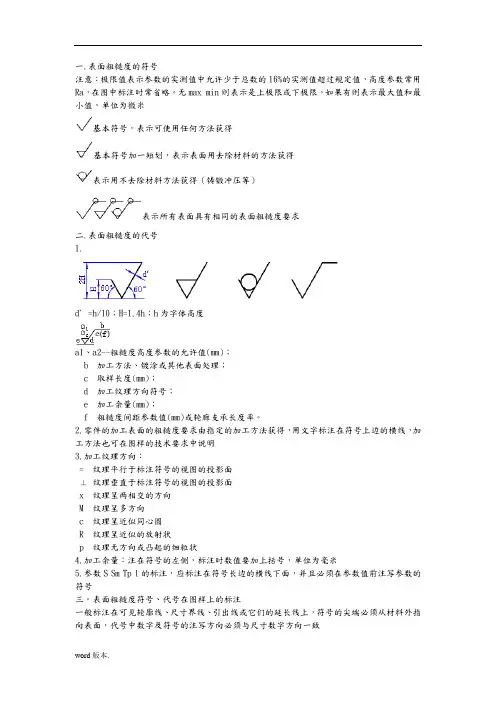

一.表面粗糙度的符号注意：极限值表示参数的实测值中允许少于总数的16%的实测值超过规定值，高度参数常用Ra，在图中标注时常省略。

无max min则表示是上极限或下极限，如果有则表示最大值和最小值，单位为微米基本符号，表示可使用任何方法获得基本符号加一短划，表示表面用去除材料的方法获得表示用不去除材料方法获得（铸锻冲压等）表示所有表面具有相同的表面粗糙度要求二.表面粗糙度的代号1.d' =h/10；H=1.4h；h为字体高度a1、a2--粗糙度高度参数的允许值(mm)；b 加工方法、镀涂或其他表面处理；c 取样长度(mm)；d 加工纹理方向符号；e 加工余量(mm)；f 粗糙度间距参数值(mm)或轮廊支承长度率。

2.零件的加工表面的粗糙度要求由指定的加工方法获得，用文字标注在符号上边的横线，加工方法也可在图样的技术要求中说明3.加工纹理方向：=纹理平行于标注符号的视图的投影面⊥纹理垂直于标注符号的视图的投影面x纹理呈两相交的方向M纹理呈多方向c纹理呈近似同心圆R纹理呈近似的放射状p纹理无方向或凸起的细粒状4.加工余量：注在符号的左侧，标注时数值要加上括号，单位为毫米5.参数S Sm Tp l的标注，应标注在符号长边的横线下面，并且必须在参数值前注写参数的符号三。

表面粗糙度符号、代号在图样上的标注一般标注在可见轮廓线、尺寸界线、引出线或它们的延长线上，符号的尖端必须从材料外指向表面，代号中数字及符号的注写方向必须与尺寸数字方向一致标准规定在同一图样上，每一表面一般只标注一次。

当零件的大部分表面具有相同的表面粗糙度要求时，对其中使用最多的一种代号可以统一注在图样的右上角，并加注“其余”两字当零件所有表面具有相同的表面粗糙度要求时，其代号可在图样的右上角统一标注欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

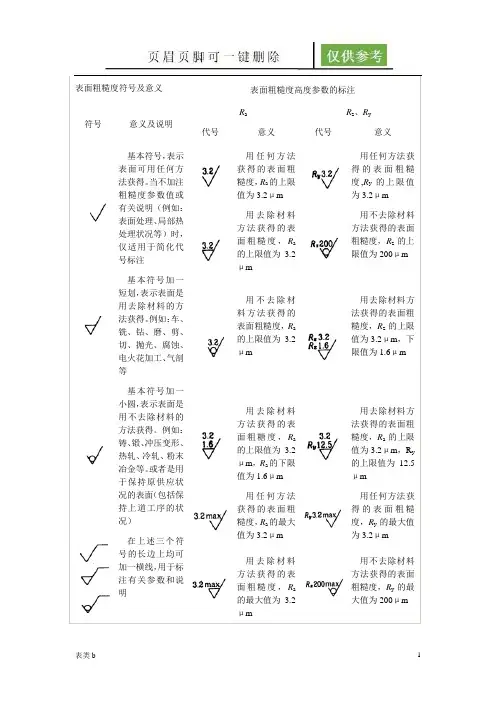

表面粗糙度符号及意义表面粗糙度高度参数的标注符号意义及说明R a R z、R y代号意义代号意义基本符号，表示表面可用任何方法获得。

当不加注粗糙度参数值或有关说明（例如：表面处理、局部热处理状况等）时，仅适用于简化代号标注用任何方法获得的表面粗糙度，R a的上限值为3.2μm用任何方法获得的表面粗糙度,R y的上限值为3.2μm 用去除材料方法获得的表面粗糙度，R a的上限值为3.2μm用不去除材料方法获得的表面粗糙度，R z的上限值为200μm基本符号加一短划，表示表面是用去除材料的方法获得。

例如：车、铣、钻、磨、剪、切、抛光、腐蚀、电火花加工、气剖等用不去除材料方法获得的表面粗糙度，R a的上限值为3.2μm用去除材料方法获得的表面粗糙度，R z的上限值为3.2μm，下限值为1.6μm基本符号加一小圆，表示表面是用不去除材料的方法获得。

例如：铸、锻、冲压变形、热轧、冷轧、粉末冶金等。

或者是用于保持原供应状况的表面（包括保持上道工序的状况）用去除材料方法获得的表面粗糖度，R a的上限值为3.2μm，R a的下限值为1.6μm用去除材料方法获得的表面粗糙度，R a的上限值为3.2μm，R y的上限值为12.5μm用任何方法获得的表面粗糙度，R a的最大值为3.2μm用任何方法获得的表面粗糙度，R y的最大值为3.2μm在上述三个符号的长边上均可加一横线，用于标注有关参数和说明用去除材料方法获得的表面粗糙度，R a的最大值为3.2μm用不去除材料方法获得的表面粗糙度，R y的最大值为200μm用不去除材料方法获得的表面粗糙度，R a 的最大值为3.2μm用去除材料方法获得的表面粗糖度，R z的最大值为3.2μm，最小值为1.6μm在上述三个符号上均可加一小圆，表示所有表面具有相同的表面粗糙度要求用去除材料方法获得的表面粗糙度，R a的最大值为3.2μm，R a的最小值为1.6μm用去除材料方法获得的表面粗糙度，R a的最大值为3.2μm，R y的最大值为12.5μm表面粗糙度数值及其有关规定在符号中注写的位置a1、a2──粗糙度高度参数代号及其数值（μm）b──加工要求、镀覆、涂覆、表面处理或其他说明等c──取样长度（mm）或波纹度（μm）d──加工纹理方向符号e──加工余量（mm）f──粗糙度间距参数值（mm）或轮廓支承长度率注：当允许在表面粗糙度参数的所有实测值中超过规定值的个数少于总数的16％时，应在图样上标注表面粗糙度参数的上限值或下限值，当要求在表面粗糙度参数的所有实测值中不得超过规定值时。

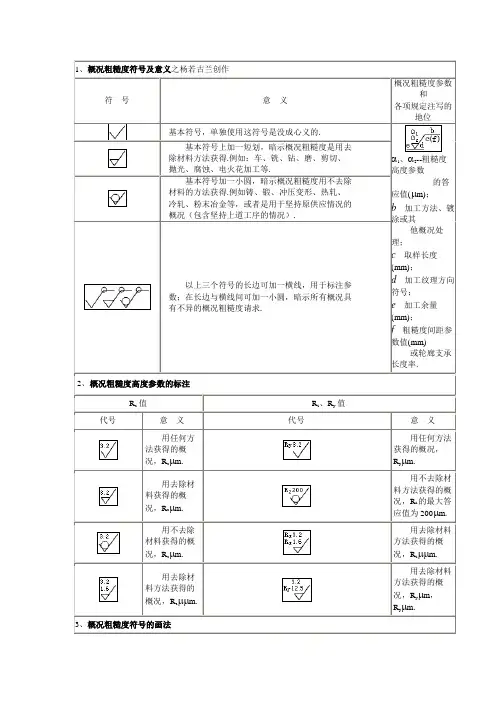

1、概况粗糙度符号及意义之杨若古兰创作
符 号 意 义
概况粗糙度参数
和
各项规定注写的
地位
基本符号，单独使用这符号是没成心义的.
α1、α2--粗糙度高度参数
的答应值(μm)；
b 加工方法、镀
涂或其
他概况处理；
c 取样长度
(mm)；
d 加工纹理方向
符号；
e 加工余量
(mm)；
f 粗糙度间距参
数值(mm)
或轮廊支承长度率.
基本符号上加一短划，暗示概况粗糙度是用去 除材料方法获得.例如：车、铣、钻、磨、剪切、 抛光、腐蚀、电火花加工等.
基本符号加一小圆，暗示概况粗糙度用不去除 材料的方法获得.例如铸、锻、冲压变形、热轧、 冷轧、粉末冶金等，或者是用于坚持原供应情况的
概况（包含坚持上道工序的情况）.
以上三个符号的长边可加一横线，用于标注参 数；在长边与横线间可加一小圆，暗示所有概况具 有不异的概况粗糙度请求.
2、概况粗糙度高度参数的标注
R a 值
R z 、R y 值
代号
意 义 代号
意 义 用任何方法获得的概况，R a μm.
用任何方法获得的概况，R y μm.
用去除材料获得的概况，R a μm.
用不去除材料方法获得的概况，R z 的最大答应值为200μm.
用不去除材料获得的概况，R a μm. 用去除材料方法获得的概况，R z μμm.
用去除材料方法获得的
概况，R a μμm.
用去除材料方法获得的概况，R y μm ，R y μm.
3、概况粗糙度符号的画法
d' =hh；h为字体高度.。

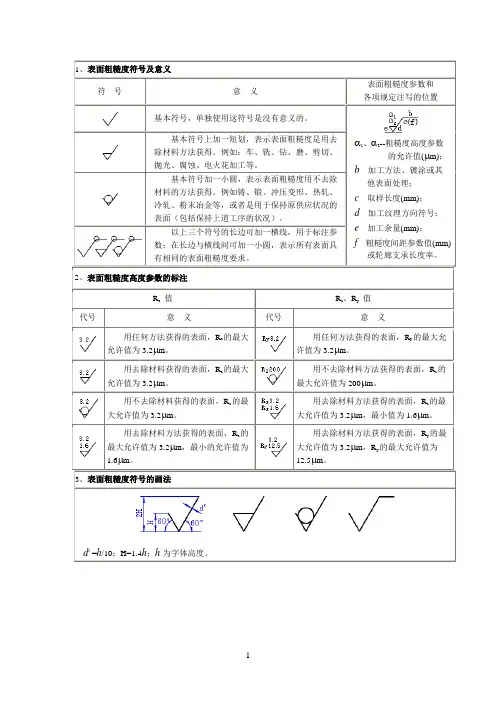

11、表面粗糙度符号及意义符 号意 义表面粗糙度参数和 各项规定注写的位置基本符号，单独使用这符号是没有意义的。

α1、α2--粗糙度高度参数的允许值(μm)；b 加工方法、镀涂或其他表面处理； c 取样长度(mm)；d 加工纹理方向符号；e 加工余量(mm)；f 粗糙度间距参数值(mm) 或轮廊支承长度率。

基本符号上加一短划，表示表面粗糙度是用去除材料方法获得。

例如：车、铣、钻、磨、剪切、抛光、腐蚀、电火花加工等。

基本符号加一小圆，表示表面粗糙度用不去除 材料的方法获得。

例如铸、锻、冲压变形、热轧、冷轧、粉末冶金等，或者是用于保持原供应状况的表面（包括保持上道工序的状况）。

以上三个符号的长边可加一横线，用于标注参 数；在长边与横线间可加一小圆，表示所有表面具 有相同的表面粗糙度要求。

2、表面粗糙度高度参数的标注R a 值R z 、R y 值代号意 义代号意 义用任何方法获得的表面，R a 的最大允许值为3.2μm 。

用任何方法获得的表面，R y 的最大允许值为3.2μm 。

用去除材料获得的表面，R a 的最大允许值为3.2μm 。

用不去除材料方法获得的表面，R z 的最大允许值为200μm 。

用不去除材料获得的表面，R a 的最大允许值为3.2μm 。

用去除材料方法获得的表面，R z 的最大允许值为3.2μm ，最小值为1.6μm 。

用去除材料方法获得的表面，R a 的最大允许值为3.2μm ，最小的允许值为1.6μm 。

用去除材料方法获得的表面，R y 的最大允许值为3.2μm ，R y 的最大允许值为12.5μm 。

3、表面粗糙度符号的画法d ' =h /10；H=1.4h ；h 为字体高度。

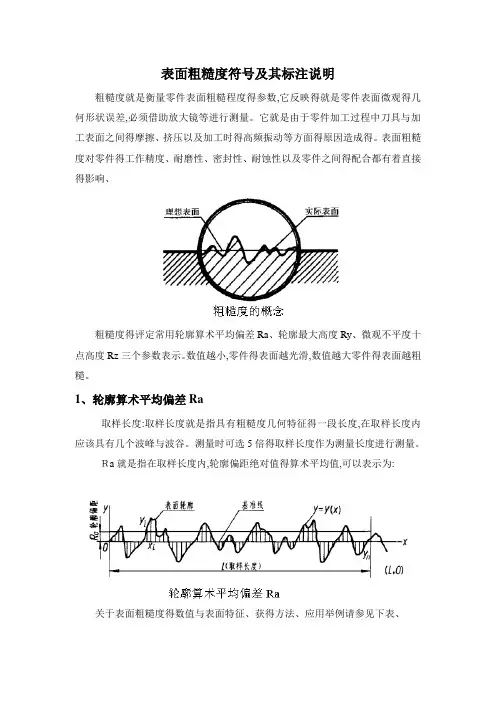

表面粗糙度符号及其标注说明粗糙度就是衡量零件表面粗糙程度得参数,它反映得就是零件表面微观得几何形状误差,必须借助放大镜等进行测量。

它就是由于零件加工过程中刀具与加工表面之间得摩擦、挤压以及加工时得高频振动等方面得原因造成得。

表面粗糙度对零件得工作精度、耐磨性、密封性、耐蚀性以及零件之间得配合都有着直接得影响、粗糙度得评定常用轮廓算术平均偏差Ra、轮廓最大高度Ry、微观不平度十点高度Rz三个参数表示。

数值越小,零件得表面越光滑,数值越大零件得表面越粗糙。

1、轮廓算术平均偏差Ra取样长度:取样长度就是指具有粗糙度几何特征得一段长度,在取样长度内应该具有几个波峰与波谷。

测量时可选5倍得取样长度作为测量长度进行测量。

Ｒa就是指在取样长度内,轮廓偏距绝对值得算术平均值,可以表示为:关于表面粗糙度得数值与表面特征、获得方法、应用举例请参见下表、从上图中也可以瞧出,粗糙度参数得数值、基本上成倍数得关系。

标注时应当选用这些数值,不能选用其她得数值。

2、轮廓最大高度Ｒy3、轮廓不平度十点高度Rz标注2、1代号及意义粗糙度代号可以分为:符号,粗糙度项目及数值、常用标注参数就是Rａ, 标注Ra时Ra可以省略,标注Rｚ与Ry时,在粗糙度数值前加对应得符号Rｚ与Ry。

２。

2标注原则１)、在同一图样上每一表面只注一次粗糙度代号,且应注在可见轮廓线、尺寸界线、引出线或它们得延长线上,并尽可能靠近有关尺寸线、2)、当零件得大部分表面具有相同得粗糙度要求时,对其中使用最多得一种,代(符)号,可统一注在图纸得右上角。

并加注“其余”二字。

3)、在不同方向得表面上标注时,代号中得数字及符号得方向必须下图得规定标注。

4)、代号中得数字方向应与尺寸数字得方向一致。

5)、符号得尖端必须从材料外指向表面、标注举例:６)、齿轮、蜗轮齿面对于齿轮、蜗轮齿面得粗糙度,应标注在表示分度圆得点画线上。

如果图形中得位置有限,粗糙度也可以引出标注或注在尺寸线得延长线上。

一.表面粗糙度的符号注意：极限值表示参数的实测值中允许少于总数的16%的实测值超过规定值，高度参数常用Ra，在图中标注时常省略。

无max min则表示是上极限或下极限，如果有则表示最大值和最小值，单位为微米基本符号，表示可使用任何方法获得基本符号加一短划，表示表面用去除材料的方法获得表示用不去除材料方法获得（铸锻冲压等）表示所有表面具有相同的表面粗糙度要求二.表面粗糙度的代号1.d' =h/10；H=1.4h；h为字体高度a1、a2--粗糙度高度参数的允许值(mm)；b 加工方法、镀涂或其他表面处理；c 取样长度(mm)；d 加工纹理方向符号；e 加工余量(mm)；f 粗糙度间距参数值(mm)或轮廊支承长度率。

2.零件的加工表面的粗糙度要求由指定的加工方法获得，用文字标注在符号上边的横线，加工方法也可在图样的技术要求中说明3.加工纹理方向：= 纹理平行于标注符号的视图的投影面⊥纹理垂直于标注符号的视图的投影面x 纹理呈两相交的方向M 纹理呈多方向c 纹理呈近似同心圆R 纹理呈近似的放射状p 纹理无方向或凸起的细粒状4.加工余量：注在符号的左侧，标注时数值要加上括号，单位为毫米5.参数S Sm Tp l的标注，应标注在符号长边的横线下面，并且必须在参数值前注写参数的符号三。

表面粗糙度符号、代号在图样上的标注一般标注在可见轮廓线、尺寸界线、引出线或它们的延长线上，符号的尖端必须从材料外指向表面，代号中数字及符号的注写方向必须与尺寸数字方向一致标准规定在同一图样上，每一表面一般只标注一次。

当零件的大部分表面具有相同的表面粗糙度要求时，对其中使用最多的一种代号可以统一注在图样的右上角，并加注“其余”两字当零件所有表面具有相同的表面粗糙度要求时，其代号可在图样的右上角统一标注序号标注规定及说明图例１当零件的大部分表面具有相同的表由粗糙度要求时，对其中使用最多的一种代（符）号可统一注在图样的右上角，并加注‘其余”两字，且应是图样上其它代（符）号高度的1.4倍２代号中数字注写方向应与尺寸数字方向一致；倾斜表面的代号及数字标控方向应符合图右规定３带有横线的表面粗糙度应按右图方式标注４当地位狭小不使标注时．可引出标注；细线相连的不连续同一表面．只要标注５零件所在表面具有相同的表面粗糙度要求，在右上角统一标注代号６简化注法；为了简化标注方法，或标注位置受到限制时．可以标注简化代号，但必须在标题栏附近说明这些简化代号的意义７省略注法当仅有同一种表而粗糙度的去除材料加工的在面．以及不会除材料的表面时，可采用省略注法，但必须在标题附近说明这些省略代号的意义８零件上重复素（孔，槽，齿等）的表面只标注其中一个。

表面粗糙度符号及意义
a1、a2--粗糙度高度参数
的允许值(mm)；
b 加工方法、镀涂或其
他表面处理；
c 取样长度(mm)；
d 加工纹理方向符号；
e 加工余量(mm)；
f 粗糙度间距参数值(mm)
或轮廊支承长度率。

基本符号上加一短划，表示表面粗糙度是用去
除材料方法获得。

例如：车、铣、钻、磨、
基本符号加一小圆，表示表面粗糙度用不去除
材料的方法获得。

例如铸、锻、冲压变形、
冷轧、粉末冶金等，或者是用于保持原供应
以上三个符号的长边可加一横线，用于标注参
数；在长边与横线间可加一小圆，表示所有
用任何方法获得的表面，
用不去除材料方法获得的表面，
用去除材料方法获得的表面，
大允许值为
的最大允许值为最小的允
用去除材料方法获得的表面，。

表面粗糙度符号及意义表面粗糙度高度参数的标注符号意义及说明R a R z、R y代号意义代号意义基本符号，表示表面可用任何方法获得。

当不加注粗糙度参数值或有关说明（例如：表面处理、局部热处理状况等）时，仅适用于简化代号标注用任何方法获得的表面粗糙度，R a的上限值为3.2μm用任何方法获得的表面粗糙度,R y的上限值为3.2μm 用去除材料方法获得的表面粗糙度，R a的上限值为3.2μm用不去除材料方法获得的表面粗糙度，R z的上限值为200μm基本符号加一短划，表示表面是用去除材料的方法获得。

例如：车、铣、钻、磨、剪、切、抛光、腐蚀、电火花加工、气剖等用不去除材料方法获得的表面粗糙度，R a的上限值为3.2μm用去除材料方法获得的表面粗糙度，R z的上限值为3.2μm，下限值为1.6μm基本符号加一小圆，表示表面是用不去除材料的方法获得。

例如：铸、锻、冲压变形、热轧、冷轧、粉末冶金等。

或者是用于保持原供应状况的表面（包括保持上道工序的状况）用去除材料方法获得的表面粗糖度，R a的上限值为3.2μm，R a的下限值为1.6μm用去除材料方法获得的表面粗糙度，R a的上限值为3.2μm，R y的上限值为12.5μm用任何方法获得的表面粗糙度，R a的最大值为3.2μm用任何方法获得的表面粗糙度，R y的最大值为3.2μm在上述三个符号的长边上均可加一横线，用于标注有关参数和说明用去除材料方法获得的表面粗糙度，R a的最大值为3.2μm用不去除材料方法获得的表面粗糙度，R y的最大值为200μm用不去除材料方法获得的表面粗糙度，R a 的最大值为3.2μm用去除材料方法获得的表面粗糖度，R z的最大值为3.2μm，最小值为1.6μm在上述三个符号上均可加一小圆，表示所有表面具有相同的表面粗糙度要求用去除材料方法获得的表面粗糙度，R a的最大值为3.2μm，R a的最小值为1.6μm用去除材料方法获得的表面粗糙度，R a的最大值为3.2μm，R y的最大值为12.5μm表面粗糙度数值及其有关规定在符号中注写的位置a1、a2──粗糙度高度参数代号及其数值（μm）b──加工要求、镀覆、涂覆、表面处理或其他说明等c──取样长度（mm）或波纹度（μm）d──加工纹理方向符号e──加工余量（mm）f──粗糙度间距参数值（mm）或轮廓支承长度率图样上标注表面粗糙度参数的上限值或下限值，当要求在表面粗糙度参数的所有实测值中不得超过规定值时。

一.表面粗糙度的符号注意：极限值表示参数的实测值中允许少于总数的16%的实测值超过规定值，高度参数常用Ra，在图中标注时常省略。

无max min则表示是上极限或下极限，如果有则表示最大值和最小值，单位为微米基本符号，表示可使用任何方法获得基本符号加一短划，表示表面用去除材料的方法获得表示用不去除材料方法获得（铸锻冲压等）表示所有表面具有相同的表面粗糙度要求二.表面粗糙度的代号1.d' =h/10；H=1.4h；h为字体高度a1、a2--粗糙度高度参数的允许值(mm)；b加工方法、镀涂或其他表面处理；c取样长度(mm)；d加工纹理方向符号；e加工余量(mm)；f粗糙度间距参数值(mm)或轮廊支承长度率。

2.零件的加工表面的粗糙度要求由指定的加工方法获得，用文字标注在符号上边的横线，加工方法也可在图样的技术要求中说明3.加工纹理方向：= 纹理平行于标注符号的视图的投影面⊥纹理垂直于标注符号的视图的投影面x 纹理呈两相交的方向M 纹理呈多方向c 纹理呈近似同心圆R 纹理呈近似的放射状p 纹理无方向或凸起的细粒状4.加工余量：注在符号的左侧，标注时数值要加上括号，单位为毫米5.参数S Sm Tp l的标注，应标注在符号长边的横线下面，并且必须在参数值前注写参数的符号三。

表面粗糙度符号、代号在图样上的标注一般标注在可见轮廓线、尺寸界线、引出线或它们的延长线上，符号的尖端必须从材料外指向表面，代号中数字及符号的注写方向必须与尺寸数字方向一致标准规定在同一图样上，每一表面一般只标注一次。

当零件的大部分表面具有相同的表面粗糙度要求时，对其中使用最多的一种代号可以统一注在图样的右上角，并加注“其余”两字当零件所有表面具有相同的表面粗糙度要求时，其代号可在图样的右上角统一标注序号标注规定及说明图例１当零件的大部分表面具有相同的表由粗糙度要求时，对其中使用最多的一种代（符）号可统一注在图样的右上角，并加注‘其余”两字，且应是图样上其它代（符）号高度的1.4倍２代号中数字注写方向应与尺寸数字方向一致；倾斜表面的代号及数字标控方向应符合图右规定３带有横线的表面粗糙度应按右图方式标注４当地位狭小不使标注时．可引出标注；细线相连的不连续同一表面．只要标注５零件所在表面具有相同的表面粗糙度要求，在右上角统一标注代号６简化注法；为了简化标注方法，或标注位置受到限制时．可以标注简化代号，但必须在标题栏附近说明这些简化代号的意义７省略注法当仅有同一种表而粗糙度的去除材料加工的在面．以及不会除材料的表面时，可采用省略注法，但必须在标题附近说明这些省略代号的意义８零件上重复素（孔，槽，齿等）的表面只标注其中一个。

表面粗糙度符号及意义表面粗糙度高度参数的标注符号意义及说明R a R z、R y代号意义代号意义基本符号，表示表面可用任何方法获得。

当不加注粗糙度参数值或有关说明（例如：表面处理、局部热处理状况等）时，仅适用于简化代号标注用任何方法获得的表面粗糙度，R a的上限值为3.2μm用任何方法获得的表面粗糙度,R y的上限值为3.2μm 用去除材料方法获得的表面粗糙度，R a的上限值为3.2μm用不去除材料方法获得的表面粗糙度，R z的上限值为200μm基本符号加一短划，表示表面是用去除材料的方法获得。

例如：车、铣、钻、磨、剪、切、抛光、腐蚀、电火花加工、气剖等用不去除材料方法获得的表面粗糙度，R a的上限值为3.2μm用去除材料方法获得的表面粗糙度，R z的上限值为3.2μm，下限值为1.6μm基本符号加一小圆，表示表面是用不去除材料的方法获得。

例如：铸、锻、冲压变形、热轧、冷轧、粉末冶金等。

或者是用于保持原供应状况的表面（包括保持上道工序的状况）用去除材料方法获得的表面粗糖度，R a的上限值为3.2μm，R a的下限值为1.6μm用去除材料方法获得的表面粗糙度，R a的上限值为3.2μm，R y的上限值为12.5μm用任何方法获得的表面粗糙度，R a的最大值为3.2μm用任何方法获得的表面粗糙度，R y的最大值为3.2μm在上述三个符号的长边上均可加一横线，用于标注有关参数和说明用去除材料方法获得的表面粗糙度，R a的最大值为3.2μm用不去除材料方法获得的表面粗糙度，R y的最大值为200μm用不去除材料方法获得的表面粗糙度，R a 的最大值为3.2μm用去除材料方法获得的表面粗糖度，R z的最大值为3.2μm，最小值为1.6μm在上述三个符号上均可加一小圆，表示所有表面具有相同的表面粗糙度要求用去除材料方法获得的表面粗糙度，R a的最大值为3.2μm，R a的最小值为1.6μm用去除材料方法获得的表面粗糙度，R a的最大值为3.2μm，R y的最大值为12.5μm表面粗糙度数值及其有关规定在符号中注写的位置a1、a2──粗糙度高度参数代号及其数值（μm）b──加工要求、镀覆、涂覆、表面处理或其他说明等c──取样长度（mm）或波纹度（μm）d──加工纹理方向符号e──加工余量（mm）f──粗糙度间距参数值（mm）或轮廓支承长度率注：当允许在表面粗糙度参数的所有实测值中超过规定值的个数少于总数的16％时，应在图样上标注表面粗糙度参数的上限值或下限值，当要求在表面粗糙度参数的所有实测值中不得超过规定值时。

表面细糙度标记及其标注证明之阳早格格创做细糙度是衡量整件表面细糙程度的参数，它反映的是整件表面微瞅的几许形状缺面，必须借帮搁大镜等举止丈量.它是由于整件加工历程中刀具与加工表面之间的摩揩、挤压以及加工时的下频振荡等圆里的本果制成的.表面细糙度对付整件的处事细度、耐磨性、稀启性、耐蚀性以及整件之间的协共皆有着曲交的做用.细糙度的评比时常使用表面算术仄衡偏偏好Ra、表面最大下度Ry、微瞅没有服度十面下度Rz三个参数表示.数值越小，整件的表面越光润，数值越大整件的表面越细糙.1、表面算术仄衡偏偏好Ra与样少度：与样少度是指具备细糙度几许特性的一段少度，正在与样少度内该当具备几个波峰战波谷.丈量时可选5倍的与样少度动做丈量少度举止丈量.Ra是指正在与样少度内，表面偏偏距千万于值的算术仄衡值，不妨表示为：闭于表面细糙度的数值战表面特性、赢得要领、应用举例请拜睹下表.从上图中也不妨瞅出,细糙度参数的数值.基础上成倍数的闭系.标注时应当采用那些数值，没有克没有及采用其余的数值.2、表面最大下度Ry3、表面没有服度十面下度Rz标注细糙度代号不妨分为：标记，细糙度名目及数值.时常使用标注参数是Ra, 标注Ra时Ra不妨简略，标注Rz战Ry时，正在细糙度数值前加对付应的标记Rz战Ry.2.2 标注准则1)、正在共一图样上每一致况只注一次细糙度代号，且应注正在可睹表面线、尺寸界线、引出线或者它们的延少线上，并尽大概靠拢有闭尺寸线.2）、当整件的大部分表面具备相共的细糙度央供时，对付其中使用最多的一种，代（符）号，可统一注正在图纸的左上角.并加注“其余”二字.3）、正在分歧目标的表面上标注时，代号中的数字及标记的目标必须下图的确定标注.4)、代号中的数字目标应与尺寸数字的目标普遍.5)、标记的尖端必须从资料中指背表面.标注举例：6)、齿轮、蜗轮齿里对付于齿轮、蜗轮齿里的细糙度，应标注正在表示分度圆的面绘线上.如果图形中的位子有限，细糙度也不妨引出标注或者注正在尺寸线的延少线上.7）、二个表面的细糙度央供相共，也不妨一个标记使用二个指引线.8)、细糙度的数值与尺寸公好具备一定的闭系，普遍标注尺寸公好、形位公好的表面，央供的细糙度数值较矮.用于定位的较要害的仄里普遍采用6.3或者3.2.有协共央供的圆柱里普遍采用1.6或者3.2，要害的定位圆柱里不妨采用0.8或者0.4.简曲采用时应根据整件的处事情况而定，相对付疏通的表面细糙度数值应矮于非疏通表面.。

表面粗糙度的代号表面粗糙度的代号是指用于描述物体表面粗糙程度的符号或代码。

这些代号通常由一位或多位数字组成，代表了不同级别的表面粗糙度。

表面粗糙度是指物体表面的不平整程度或凹凸度，它直接影响着物体的外观、质感和功能。

下面将介绍一些常见的表面粗糙度代号及其含义。

1. N代号N代号是指物体表面粗糙度的一种常见标志，在机械加工中经常使用。

N代号后面跟着一个数字，表示了表面粗糙度的具体数值。

例如，N4代表表面粗糙度为4微米。

N代号适用于各种材料和加工方式，如车削、铣削、磨削等。

2. Ra值Ra值是一种国际通用的表面粗糙度参数，代表了表面粗糙度的平均值。

Ra值通常以微米（μm）为单位，用于描述金属、塑料、陶瓷等材料的表面质量。

例如，Ra0.8表示表面粗糙度为0.8微米。

3. Rz值Rz值是表征表面粗糙度的另一种参数，代表了表面最大峰值高度和最大谷值深度之间的差值。

Rz值通常以微米（μm）为单位，用于评估表面的凹凸度。

例如，Rz10表示表面最大峰值高度和最大谷值深度之间的差值为10微米。

4. AA值AA值是指铝材表面粗糙度的一种代号，用于描述铝材的表面质量。

AA值后面跟着一个数字，表示了表面粗糙度的具体数值。

例如，AA25代表铝材表面粗糙度为25微米。

5. RMS值RMS值是一种用于描述表面粗糙度的有效参数，代表了表面粗糙度的均方根值。

RMS值通常以微米（μm）为单位，用于评估表面的平滑度和凹凸度。

例如，RMS0.5表示表面粗糙度的均方根值为0.5微米。

6. CLA值CLA值是一种用于描述表面粗糙度的参数，代表了表面粗糙度的平均峰谷高度。

CLA值通常以微米（μm）为单位，用于评估表面的光滑度和凹凸度。

例如，CLA1.6表示表面平均峰谷高度为1.6微米。

7. Rmax值Rmax值是一种用于描述表面粗糙度的参数，代表了表面最大峰谷高度。

Rmax值通常以微米（μm）为单位，用于评估表面的平滑度和凹凸度。

例如，Rmax20表示表面最大峰谷高度为20微米。

表面粗糙度符号及其标注说明粗糙度是衡量零件表面粗糙程度的参数，它反映的是零件表面微观的几何形状误差，必须借助放大镜等进行测量。

它是由于零件加工过程中刀具与加工表面之间的摩擦、挤压以及加工时的高频振动等方面的原因造成的。

表面粗糙度对零件的工作精度、耐磨性、密封性、耐蚀性以及零件之间的配合都有着直接的影响。

粗糙度的评定常用轮廓算术平均偏差Ra、轮廓最大高度Ry、微观不平度十点高度Rz三个参数表示。

数值越小，零件的表面越光滑，数值越大零件的表面越粗糙。

1、轮廓算术平均偏差Ra取样长度：取样长度是指具有粗糙度几何特征的一段长度，在取样长度内应该具有几个波峰和波谷。

测量时可选5倍的取样长度作为测量长度进行测量。

Ra是指在取样长度内，轮廓偏距绝对值的算术平均值，可以表示为：关于表面粗糙度的数值和表面特征、获得方法、应用举例请参见下表。

从上图中也可以看出,粗糙度参数的数值.基本上成倍数的关系。

标注时应当选用这些数值，不能选用其他的数值。

2、轮廓最大高度Ry3、轮廓不平度十点高度Rz标注2.1代号及意义粗糙度代号可以分为：符号，粗糙度项目及数值。

常用标注参数是Ra, 标注Ra时Ra可以省略，标注Rz和Ry时，在粗糙度数值前加对应的符号Rz和Ry。

2.2 标注原则1)、在同一图样上每一表面只注一次粗糙度代号，且应注在可见轮廓线、尺寸界线、引出线或它们的延长线上，并尽可能靠近有关尺寸线。

2）、当零件的大部分表面具有相同的粗糙度要求时，对其中使用最多的一种，代（符）号，可统一注在图纸的右上角。

并加注“其余”二字。

3）、在不同方向的表面上标注时，代号中的数字及符号的方向必须下图的规定标注。

4)、代号中的数字方向应与尺寸数字的方向一致。

5)、符号的尖端必须从材料外指向表面。

标注举例：6)、齿轮、蜗轮齿面对于齿轮、蜗轮齿面的粗糙度，应标注在表示分度圆的点画线上。

如果图形中的位置有限，粗糙度也可以引出标注或注在尺寸线的延长线上。

表面粗糙度符号及其标注说明粗糙度是衡量零件表面粗糙程度的参数，它反映的是零件表面微观的几何形状误差，必须借助放大镜等进行测量。

它是由于零件加工过程中刀具与加工表面之间的摩擦、挤压以及加工时的高频振动等方面的原因造成的。

表面粗糙度对零件的工作精度、耐磨性、密封性、耐蚀性以及零件之间的配合都有着直接的影响。

粗糙度的评定常用轮廓算术平均偏差Ra、轮廓最大高度Ry、微观不平度十点高度Rz三个参数表示。

数值越小，零件的表面越光滑，数值越大零件的表面越粗糙。

1、轮廓算术平均偏差Ra取样长度：取样长度是指具有粗糙度几何特征的一段长度，在取样长度内应该具有几个波峰和波谷。

测量时可选5倍的取样长度作为测量长度进行测量。

Ra是指在取样长度内，轮廓偏距绝对值的算术平均值，可以表示为：关于表面粗糙度的数值和表面特征、获得方法、应用举例请参见下表。

从上图中也可以看出,粗糙度参数的数值.基本上成倍数的关系。

标注时应当选用这些数值，不能选用其他的数值。

2、轮廓最大高度Ry3、轮廓不平度十点高度Rz标注2.1代号及意义粗糙度代号可以分为：符号，粗糙度项目及数值。

常用标注参数是Ra, 标注Ra时Ra可以省略，标注Rz和Ry时，在粗糙度数值前加对应的符号Rz和Ry。

2.2 标注原则1)、在同一图样上每一表面只注一次粗糙度代号，且应注在可见轮廓线、尺寸界线、引出线或它们的延长线上，并尽可能靠近有关尺寸线。

2）、当零件的大部分表面具有相同的粗糙度要求时，对其中使用最多的一种，代（符）号，可统一注在图纸的右上角。

并加注“其余”二字。

3）、在不同方向的表面上标注时，代号中的数字及符号的方向必须下图的规定标注。

4)、代号中的数字方向应与尺寸数字的方向一致。

5)、符号的尖端必须从材料外指向表面。

标注举例：6)、齿轮、蜗轮齿面对于齿轮、蜗轮齿面的粗糙度，应标注在表示分度圆的点画线上。

如果图形中的位置有限，粗糙度也可以引出标注或注在尺寸线的延长线上。

表面粗糙度符号引言在工程领域，表面粗糙度符号是一种用于对零件表面质量和粗糙程度进行标记的标准化符号。

它是通过一系列字符、符号和数字组成的，并且具有固定的格式，用于表示表面的不平整度和粗糙程度。

在本文中，我们将介绍表面粗糙度符号的常见元素、表示方法以及常用的符号解释。

常见元素表面粗糙度符号通常由以下元素组成：1.基本符号：表明所使用的表面粗糙度符号标准，默认为一个大写字母R。

2.数值：表示表面粗糙度的数值，通常以μm（微米）为单位。

3.加工方法符号：用于表示采用的加工方法，例如滚压、磨削、铣削等等。

4.符号标示：用于标示是否需要进行后续的键槽加工、焊接、热处理等操作。

表示方法表面粗糙度符号的表示方法大致如下：R数字 X其中，R表示基本符号，数字表示表面粗糙度的数值，X表示加工方法符号。

在具体的工程图纸上，通常会添加符号标示来补充描述表面粗糙度标准。

常用的符号解释在表面粗糙度符号中，还存在一些常用的符号解释，例如：1.Ra：平均粗糙度。

它是将表面的高低值求和取平均得到的数值，用来表示整体的表面平均粗糙程度。

2.Rz：最大平均粗糙度。

它是在一定测量长度内所测得的最大凹凸值之差。

3.Ry：冲击值。

它是将表面曲线放大到一定尺寸，并用刚性指针在凹陷部分移动的距离，来表示表面的凹凸程度。

4.Rt：峰谷高度。

它是在一定测量长度内所测得的最大凹凸值之和。

示例下面是一个使用表面粗糙度符号的示例：Rz10 X根据上述示例，可以得知所标示的表面粗糙度为Rz10，采用的加工方法为X。

根据具体工程需要，还可以添加符号标示来指示是否需要进行后续的操作，例如：Rz10 X 0.5这个示例中的符号标示为0.5，表示需要进行0.5mm的键槽加工。

结论表面粗糙度符号是工程领域中用于表示表面质量和粗糙程度的标准化符号。

它使用一系列字符、符号和数字来描述表面的不平整度和粗糙程度。

在工程图纸中，采用表面粗糙度符号可以明确指示表面粗糙度要求，并有助于保证零件质量和加工精度。

表面粗糙度符号及标注方法表面粗糙度是机械加工中一个重要的参数，它影响着机械零件的摩擦、磨损、密封以及疲劳寿命等性能。

在机械设计和制造领域，准确标注表面粗糙度至关重要。

本文将详细介绍表面粗糙度的符号及标注方法。

一、表面粗糙度符号表面粗糙度的符号通常由两个部分组成：图形符号和粗糙度值。

图形符号是一个矩形框，框内有一条波浪线，表示表面粗糙度。

粗糙度值通常位于图形符号的下方或右侧，表示表面粗糙度的具体数值。

表面粗糙度符号示例：```Ra 3.2| || ||___|```其中，Ra表示采用算术平均偏差（Arithmetic Mean Deviation）的表面粗糙度评定方法，3.2表示表面粗糙度的数值，单位为微米（μm）。

二、表面粗糙度标注方法1.直接标注法直接标注法是将表面粗糙度符号直接标注在零件图上的相应表面上。

标注时，符号的放置位置应尽量靠近被标注的表面，便于阅读。

2.引线标注法当零件图上的空间有限或需要详细说明表面粗糙度时，可以采用引线标注法。

引线标注法将表面粗糙度符号放置在图样的一角，并通过一条引线与被标注表面相连。

3.集中标注法对于多个相同表面粗糙度的表面，可以采用集中标注法。

将表面粗糙度符号集中标注在图样的一角，并在符号下方注明所有被标注表面的编号。

4.标注顺序在标注表面粗糙度时，应遵循以下顺序：（1）先标注加工难度较大的表面；（2）然后标注加工难度较小的表面；（3）最后标注未注明的表面。

三、注意事项1.表面粗糙度符号和数值应清晰、规范，避免出现模糊、错误或遗漏的情况；2.标注表面粗糙度时，应根据零件的实际使用要求、加工工艺和材料性能等因素进行合理选择；3.在零件图上，应尽量避免重复标注相同的表面粗糙度。

通过以上介绍，相信大家对表面粗糙度符号及标注方法有了更深入的了解。
