将35KV母线由运行转检修母板

电气倒闸操作票编号2015010114第1 页开始2015_年_01月_01日_08_时_00__ 分操作时间终了2015_年01_月_01日_09__时30___分操作任务35kV母线由检修转运行模拟操作顺序操作项目时分1 接值长令，开始操作2 检查35kV母线检修3 拆除35kV站用变高压侧300开关上口处#5接地线4 将35kV母线PT319小车由检修位置推至试验位置5 检查35kV母线PT319小车确在试验位置6 装上35kV母线PT319小车二次插头7 合上35kV母线PT319所有二次小空开8 将35kV母线PT319小车由试验位置摇至工作位置9 检查35kV母线PT319小车确在工作位置10 将#1主变低压侧301开关小车由检修位置推至试验位置11 检查#1主变低压侧301开关小车确在试验位置12 装上#1主变低压侧301开关小车二次插头13 合上#1主变低压侧301开关所有二次小空开14 将#1主变低压侧301开关小车由试验位置摇至工作位置备注转至2015010114 号操作票第 2 页操作人：监护人: 值长：电气倒闸操作票编号2015010114第2 页开始2015_年_01月_01日_08_时_00__ 分操作时间终了2015_年01_月_01日_09__时30___分操作任务35kV母线由检修转热备模拟操作顺序操作项目时分15 检查#1主变低压侧301开关小车确在工作位置16 合上#1主变低压侧301开关17 检查#1主变低压侧301开关确在合位18 检查35kV母线运行正常19 回值长令，操作完毕备注转至号操作票第页操作人：监护人: 值长：编号2015010113第1 页开始2015_年_01月_01日_08_时_00__ 分操作时间终了2015_年01_月_01日_09__时30___分操作任务35kV母线由检修转热备模拟操作顺序操作项目时分1 接值长令，开始操作2 检查35kV母线检修3 拆除35kV站用变高压侧300开关上口处#5接地线4 将35kV母线PT319小车由检修位置推至试验位置5 检查35kV母线PT319小车确在试验位置6 装上35kV母线PT319小车二次插头7 合上35kV母线PT319所有二次小空开8 将35kV母线PT319小车由试验位置摇至工作位置9 检查35kV母线PT319小车确在工作位置将#1主变低压侧301开关小车由检修位置推至试验位10置11 检查#1主变低压侧301开关小车已推至试验位置12 装上#1主变低压侧301开关小车二次插头13 合上#1主变低压侧301开关所有二次小空开14 将#1主变低压侧301开关小车摇至工作位置15 检查#1主变低压侧301开关小车已摇至工作位置16 回值长令，操作完毕备注转至号操作票第页操作人：监护人: 值长：编号2015010113第1 页开始2015_年_01月_01日_08_时_00__ 分操作时间终了2015_年01_月_01日_09__时30___分操作任务35kV母线由检修转热备模拟操作顺序操作项目时分1 接值长令，开始操作2 检查35kV母线检修3 拆除35kV站用变高压侧300开关上口处#5接地线4 将35kV母线PT319小车由检修位置推至试验位置5 检查35kV母线PT319小车确在试验位置6 装上35kV母线PT319小车二次插头7 合上35kV母线PT319所有二次小空开8 将35kV母线PT319小车由试验位置摇至工作位置9 检查35kV母线PT319小车确在工作位置将#1主变低压侧301开关小车由检修位置推至试验位10置11 检查#1主变低压侧301开关小车已推至试验位置12 装上#1主变低压侧301开关小车二次插头13 合上#1主变低压侧301开关所有二次小空开14 将#1主变低压侧301开关小车摇至工作位置15 检查#1主变低压侧301开关小车已摇至工作位置16 回值长令，操作完毕备注转至号操作票第页操作人：监护人: 值长：。

35KV 变电站典型操作票编制：日期：审核：日期：审核：日期：审核：日期：批准：日期：目录10kV部分1、10kV母线由运行转检修2、10kV母线由检修转运行3、10kV母线PT由运行转检修4、10kV母线PT由检修转运行5、10kV出线由运行转检修6、10kV出线由检修转运行35kV部分1、35kV母线由运行转检修2、35kV母线由检修转运行3、35kV母线设备由运行转检修4、35kV母线设备由检修转运行主变部分1、主变由运行转检修2、主变由检修转运行操作任务：10kV母线由运行转检修序操作项目1 进行模拟预演2 检查10kV所有负荷开关均在拉开位置，接地刀在合闸位置3 拉开10kV进线1007开关4 拉开10kV进线1007开关控制电源空气小开关，并确认5 合上接地刀闸，检查接地刀已合，隔离开关已分，并确认6 在10kV母线上验明三相确无电压7 在10kV母线上挂一组（# ）三相短路接地线8 检查10kV母线确已挂上一组（# ）三相短路接地线9 挂上禁止合闸，有人工作标示牌10 校正模拟图1112131415161718192021222324252627操作人：监护人：操作日期：操作任务：10kV母线由检修转运行序操作项目1 进行模拟预演2 拆除在10kV母线上所挂一组（# ）三相短路接地线3 检查在10kV母线上所挂一组（# ）三相短路接地线确已拆除4 拉开10kV母线PT 1001接地闸刀5 检查10kV母线PT 1001接地闸刀确已拉开6 合上10kV母线PT二次空气开关7 检查10kV母线所有负荷均在拉开位置，接地刀闸均在合闸位置8 拉开10kV母线进线开关1007接地刀闸，并确认接地刀已拉开9 合上10kV母线进线开关1007控制电源小开关，并确认10 检查10kV母线进线开关1007电容器已充电，指示正常11 检查主变运行正常12 合上10kV母线进线1007开关13 检查10kV母线进线1007开关确已合上14 检查10kV母线冲击正常15 校正模拟图1617181920212223242526操作人：监护人：操作日期：操作任务：10kV母线PT由运行转检修序操作项目1 进行模拟预演2 检查10kV母线上所有负荷开关均在拉开位置3 检查10kV母线上所有负荷开关接地刀均在合闸位置4 拉开10kV母线PT1001二次空气开关5 拉开10kV母线进线1007开关6 检查10kV母线进线1007开关确已拉开7 拉开10kV母线进线1007开关控制电源小开关，并确认8 合上10kV母线进线1007开关的接地刀闸9 合上10kV母线PT1001接地刀闸，并确认10 在10kV母线上挂一组（# ）三相短路接地线11 检查10kV母线确已挂上一组（# ）三相短路接地线12 挂上禁止合闸，有人工作标示牌13 校正模拟图操作人：监护人：操作日期：操作任务：10kV母线PT1001由检修转运行序操作项目1 进行模拟预演2 拆除在10kV母线上挂的一组（# ）三相短路接地线3 检查10kV母线挂的一组（# ）三相短路接地线确已拆除4 检查10kV母线上所有负荷开关均在拉开位置，并确认5 分开10kV母线PT1001开关的接地刀6 检查10kV母线PT1001开关的接地刀确已拉开7 合上10kV母线PT1001开关的二次空气小开关8 分开10kV母线进线1007开关的接地刀9 检查10kV母线进线1007开关的接地刀确已拉开10 合上10kV母线进线1007开关的控制电源小开关，并确认11 检查10kV母线进线1007开关的电容器充电正常12 检查主变运行正常13 合上10kV母线进线1007开关14 检查10kV母线进线1007开关确已合上，合闸指示正常15 检查10kV母线三相电压指示正常16 校正模拟图操作人：监护人：操作日期：操作任务：10kV #1出线1002开关由运行转检修序操作项目1 进行模拟预演2 拉开10kV #1出线1002开关3 检查10kV #1出线1002开关确已拉开4 拉开10kV #1出线1002开关控制电源小开关5 检查10kV #1出线1002开关控制电源小开关确已拉开6 合上10kV #1出线1002开关的接地刀7 检查10kV #1出线1002开关的接地刀确已合上，隔离开关已拉开8 挂上禁止合闸，有人工作标示牌9 校正模拟图1011121314151617181920212223242526操作人：监护人：操作日期：变电站典型操作票操作任务：10kV #1出线1002开关由检修转运行序操作项目1 进行模拟预演2 拉开10kV #1出线1002开关的接地刀闸3 检查10kV #1出线1002开关的接地刀确已拉开，隔离开关已合4 合上10kV #1出线1002开关的控制电源小开关5 检查10kV #1出线1002开关位置指示正常6 检查10kV #1出线1002开关的电容器已充电，指示正常7 合上10kV #1出线1002开关8 检查10kV #1出线1002开关确已合上，位置指示正常9 校正模拟图1011121314151617181920212223242526操作人：监护人：操作日期：操作任务： 35kV母线由运行转检修序操作项目1 进行模拟预演2 检查10kV所有负荷开关已拉开3 拉开10kV进线开关4 检查10kV进线开关确已拉开5 拉开主变柜3503开关,并确认开关已拉开6 将主变柜3503手车开关由运行拉至实验位置7 确认主变柜3503手车开关已拉至实验位置, 合上接地刀闸并确认8 拉开主变柜上仓内所有空气小开关,然后拔下二次接线插头9 拉开35kV所变3504开关,并确认开关已拉开10 拉开35kV所变柜上仓内所有空气小开关11 拉开母线设备3502开关,并确认开关已拉开12 将母线设备3502手车开关由运行拉至实验位置13 检查母线设备3502手车开关已拉至实验位置,14 拉开母线设备柜上仓内所有空气小开关,然后拔下二次接线插头15 拉开#1计量总柜3501(#2计量总柜3505)开关,并确认开关已拉开16 将#1计量总柜3501(#2计量总柜3505)手车开关由运行拉至实验位置17 检查#1计量总柜3501(#2计量总柜3505)手车开关已拉至实验位置18 拉开#1计量总柜3501(#2计量总柜3505)上仓内所有空气小开关,然后拔下二次接线插头19 在35kV母线上验明三相确已无电压20 在35kV母线挂一组（# ）三相短路接地线21 挂上禁止合闸，有人工作标示牌22 校正模拟图23242526操作人：监护人：操作日期：操作任务：35kV母线由检修转运行序操作项目1 进行模拟预演2 拆除在35kV母线上所挂一组（# ）三相短路接地线3 检查在35kV母线上所挂一组（# ）三相短路接地线确已拆除4 将35kV母线设备3502手车由试验位置推至运行位置5 检查35kV母线设备3502手车确已由试验位置推至运行位置6 插上二次接线插头，合上35kV母线设备3502柜上仓内所有空气小开关7 将#1计量总柜3501(#2计量总柜3505)手车开关由实验位置拉至运行位置8 检查#1计量总柜3501(#2计量总柜3505)手车开关确已实验位置拉至运行位置9 插上二次接线插头，合上#1计量总柜3501(#2计量总柜3505)上仓内所有空气小开关10 检查主变柜3503手车开关在试验位置，并确认11 检查35kV所变3504开关在拉开位置，并确认12 合上#1计量总柜3501(#2计量总柜3505)开关13 检查#1计量总柜3501(#2计量总柜3505)开关确已合上14 检查35kV母线冲击正常15 合上35kV所变3504开关柜上仓内所有空气小开关16 合上35kV所变3504开关17 检查35kV所变3504运行正常18 校正模拟图1920212223242526操作人：监护人：操作日期：操作任务：35kV母线设备3502由运行转检修序操作项目1 进行模拟预演2 停用35kV低压装置出口总压板3 拉开35kV母线设备3502开关4 将35kV母线设备3502手车由运行位置拉至试验位置5 检查35kV母线设备3502手车确已由运行位置拉至试验位置6 拉开35kV母线设备3502柜上仓内所有空气小开关，并确认7 拔下35kV母线设备3502开关二次接线插头，并确认8 挂上禁止合闸，有人工作标示牌9 校正模拟图操作人：监护人：操作日期：操作任务：35kV母线设备3502由检修转运行序操作项目1 进行模拟预演2 插上35kV母线设备3502开关二次接线插头3 将35kV母线设备3502手车由试验位置推至运行位置4 检查35kV母线设备3502手车确已由试验位置推至运行位置5 合上35kV母线设备3502柜上仓内所有空气小开关6 合上35kV母线设备3502开关7 检查35kV母线三相电压指示确已正常8 测量35kV低压装置出口总压板两端确无电压9 投入35kV低压装置出口总压板10 校正模拟图操作人：监护人：操作日期：操作任务：主变3503由运行转检修序操作项目1 进行模拟预演2 检查10kV所有负荷开关均在拉开位置，并确认3 检查10kV进线开关1007在拉开位置，并确认4 检查10kV进线1007开关的控制电源已拉开，并确认5 检查10kV进线1007开关的接地刀在合闸位置，并确认6 拉开主变3503开关7 检查主变3503开关确已拉开8 将主变3503开关由运行位置拉至试验位置9 检查主变3503开关确已拉至试验位置，并检查开关位置指示正确10 合上主变3503开关的接地刀闸11 检查主变3503开关的接地刀确已合上，位置指示正确12 拉开主变3503开关上仓内所有空气小开关13 挂上禁止合闸，有人工作标示牌14 校正模拟图操作人：监护人：操作日期：操作任务：主变3503由检修转运行序操作项目1 进行模拟预演2 合上主变3503开关上仓内所有空气小开关3 拉开主变3503开关的接地刀闸4 检查主变3503开关的接地刀闸确已拉开，位置指示正确5 将主变3503开关由试验位置推至运行位置6 检查主变3503开关确已推至运行位置，开关位置指示正确7 合上主变3503开关8 检查主变3503开关确已合上，开关位置指示正确9 检查主变运行正常10 校正模拟图11121314操作人：监护人：操作日期：。

35KV母线PT由运行转检修35kV母线PT由运行转检修1. 接调度令将35kV母线PT由运行转检修2. 模拟预演正确3. 检查35kV IA段线路、IB段线路、IC段线路、ID段线路所带66台风机已全部停机4. 检查380V配电室站用变低压侧04A断路器双重名称正确5. 检查380V配电室站用变低压侧04A断路器确在“合闸”位6. 断开380V配电室站用变低压侧04A断路器7. 就地检查380V配电室站用变低压侧04A断路器确在“分闸”位8. 将380V配电室站用变低压侧04A断路器摇出至“试验”位置9. 检查10kV备用变压器跌落开关三相确在“合闸”位10. 检查380V配电室备用变压器04B断路器双重名称正确11. 检查380V配电室备用变压器04B断路器在“试验”位12. 将380V配电室备用变压器04B断路器由“试验”位置摇至“工作”位置13. 合上380V配电室备用变压器04B断路器14. 就地检查380V配电室备用变低压侧04B断路器确在“合闸”位15. 检查35kV站用变317开关双重名称正确16. 检查35kV站用变317开关确在“合闸”位17. 断开35kV站用变317开关18. 就地检查35kV站用变317开关确在“分闸”位19. 到继电保护室35kV测控屏检查站用变317断路器“绿灯亮”20. 检查监控系统显示35kV站用变317开关在“分闸”位，颜色为“绿色”21. 检查35kV IA段线路311断路器双重名称正确22. 检查35kV IA段线路311断路器确在“合闸”位23. 断开35kV IA段线路311断路器24. 就地检查35kV IA段线路311断路器确在“分闸”位25. 到继电保护室35kV测控屏检查35kV IA段线路断路器“绿灯亮”26. 检查监控系统显示35kV IA段线路311断路器在“分闸”位，颜色为“绿色”27. 检查35kV IB段线路312断路器双重名称正确28. 检查35kV IB段线路312断路器确在“合闸”位29. 断开35kV IB段线路312断路器30. 就地检查35kV IB段线路312断路器确在“分闸”位31. 到继电保护室35kV测控屏检查35kV IB段线路断路器“绿灯亮”32. 检查监控系统显示35kV IB段线路312断路器在“分闸”位，颜色为“绿色”33. 检查35kV IC段线路313断路器双重名称正确34. 检查35kV IC段线路313断路器确在“合闸”位35. 断开35kV IC段线路313断路器36. 就地检查35kV IC段线路313断路器确在“分闸”位37. 到继电保护室35kV测控屏检查35kV IC段线路断路器“绿灯亮”38. 检查监控系统显示35kV IC段线路313断路器在“分闸”位，颜色为“绿色”39. 检查35kV ID段线路314断路器双重名称正确40. 检查35kV ID段线路314断路器确在“合闸”位41. 断开35kV ID段线路314断路器42. 就地检查35kV ID段线路314断路器确在“分闸”位43. 到继电保护室35kV测控屏检查35kV ID段线路断路器“绿灯亮”44. 检查监控系统显示35kV ID段线路314断路器在“分闸”位，颜色为“绿色”45. 检查35kV SVC电容组315断路器双重名称正确46. 检查35kV SVC电容组315断路器确在“合闸”位47. 断开35kV 电容组315断路器48. 就地检查35kV SVC电容组315断路器确在“分闸”位49. 到继电保护室35kV测控屏检查35kV SVC电容组315断路器“绿灯亮”50. 检查监控系统显示35kV SVC电容组315断路器在“分闸”位，颜色为“绿色”51. 检查35kV电抗器316断路器双重名称正确52. 检查35kV电抗器316断路器确在“合闸”位53. 断开35kV SVG无功补偿316断路器54. 就地检查35kV电抗器316断路器确在“分闸”位55. 到继电保护室35kV测控屏检查35kV 电抗器316断路器“绿灯亮”56. 检查监控系统显示35kV电抗器316断路器在“分闸”位，颜色为“绿色”57. 检查35kV接地变318断路器双重名称正确58. 检查35kV接地变318断路器确在“合闸”位59. 断开35kV接地变318断路器60. 就地检查35kV接地变318断路器确在“分闸”位61. 到继电保护室35kV测控屏检查35kV 接地变压器318断路器“绿灯亮”62. 检查监控系统显示35kV接地变318断路器在“分闸”位，颜色为“绿色”63. 检查主变低压侧301断路器双重名称正确64. 检查主变低压侧301断路器确在“合闸”位65. 断开主变低压侧301断路器66. 就地检查主变低压侧301断路器确在“分闸”位67. 到继电保护室35kV测控屏检查主变低压侧301断路器“绿灯亮”68. 检查监控系统显示主变低压侧301断路器在“分闸”位，颜色为“绿色”69. 检查主变低压侧301-1刀闸双重名称正确70. 检查主变低压侧301-1刀闸三相确在“合闸”位71. 断开主变低压侧301-1刀闸72. 就地检查主变低压侧301-1刀闸三相“分闸”到位73. 检查监控系统显示主变低压侧301-1刀闸在“分闸”位，颜色为“绿色”74. 检查35kVPT 3I9刀闸双重名称正确75. 检查35kVPT 3I9刀闸三相确在“合闸”位76. 断开35kVPT 3I9刀闸77. 就地检查35kVPT 3I9刀闸三相“分闸”到位78. 检查监控系统显示35kVPT 3I9刀闸在“分闸”位，颜色为“绿色”79. 检查35kVPT 3I90接地刀闸双重名称正确80. 就地检查35kVPT 3I90接地刀闸确在“分闸”位81. 在35kV 集电IC段线路313-1刀闸电源侧A相处校验验电器声光反应正常82. 在35kV母线PT 3I9刀闸两侧验明确无电压83. 合上35kVPT 3I90接地刀闸84. 就地检查35kVPT 3I90接地刀闸确在“合闸”位85. 检查监控系统显示35kVPT 3I90接地刀闸在“合闸”位，颜色为“红色”86. 向调度汇报已将35kV母线PT由运行转检修。

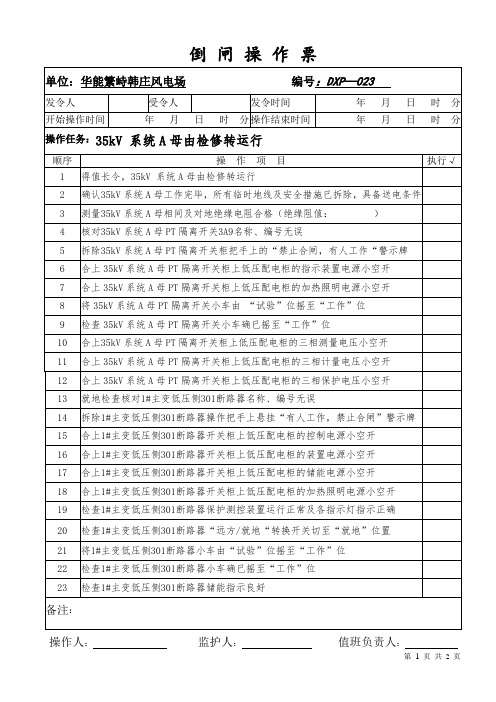

单位：华能繁峙韩庄风电场编号：DXP—023发令人受令人发令时间年月日时分开始操作时间年月日时分操作结束时间年月日时分操作任务：35kV 系统A母由检修转运行顺序操作项目执行√1 得值长令，35kV 系统A母由检修转运行2 确认35kV系统A母工作完毕，所有临时地线及安全措施已拆除，具备送电条件3 测量35kV系统A母相间及对地绝缘电阻合格（绝缘阻值：）4 核对35kV系统A母PT隔离开关3A9名称、编号无误5 拆除35kV系统A母PT隔离开关柜把手上的“禁止合闸，有人工作“警示牌6 合上35kV系统A母PT隔离开关柜上低压配电柜的指示装置电源小空开7 合上35kV系统A母PT隔离开关柜上低压配电柜的加热照明电源小空开8 将35kV系统A母PT隔离开关小车由“试验”位摇至“工作”位9 检查35kV系统A母PT隔离开关小车确已摇至“工作”位10 合上35kV系统A母PT隔离开关柜上低压配电柜的三相测量电压小空开11 合上35kV系统A母PT隔离开关柜上低压配电柜的三相计量电压小空开12 合上35kV系统A母PT隔离开关柜上低压配电柜的三相保护电压小空开13 就地检查核对1#主变低压侧301断路器名称、编号无误14 拆除1#主变低压侧301断路器操作把手上悬挂“有人工作，禁止合闸”警示牌15 合上1#主变低压侧301断路器开关柜上低压配电柜的控制电源小空开16 合上1#主变低压侧301断路器开关柜上低压配电柜的装置电源小空开17 合上1#主变低压侧301断路器开关柜上低压配电柜的储能电源小空开18 合上1#主变低压侧301断路器开关柜上低压配电柜的加热照明电源小空开19 检查1#主变低压侧301断路器保护测控装置运行正常及各指示灯指示正确20 检查1#主变低压侧301断路器“远方/就地“转换开关切至“就地”位置21 将1#主变低压侧301断路器小车由“试验”位摇至“工作”位22 检查1#主变低压侧301断路器小车确已摇至“工作”位23 检查1#主变低压侧301断路器储能指示良好备注：单位：华能繁峙韩庄风电场编号：发令人受令人发令时间年月日时分开始操作时间年月日时分操作结束时间年月日时分操作任务：35kV 系统A母由检修转运行顺序操作项目执行√24 将1#主变低压侧301断路器“远方/就地“转换开关切至“远方”位置25 检查35kV系统A母差动保护装置运行正常26 检查35kV系统A母差动保护压板投入正确27 五防主机开票模拟操作合上1#主变低压侧301断路器28 后台合上1#主变低压侧301断路器29 检查1#主变低压侧301断路器确已合好30 检查35kV系统A母电压指示正确31 检查35kV系统A母带电运行正常32 全面检查，汇报值长备注：。

35kV母线PT由运行转检修1. 接调度令将35kV母线PT由运行转检修2. 模拟预演正确3. 检查35kV IA段线路、IB段线路、IC段线路、ID段线路所带66台风机已全部停机4. 检查380V配电室站用变低压侧04A断路器双重名称正确5. 检查380V配电室站用变低压侧04A断路器确在“合闸”位6. 断开380V配电室站用变低压侧04A断路器7. 就地检查380V配电室站用变低压侧04A断路器确在“分闸”位8. 将380V配电室站用变低压侧04A断路器摇出至“试验”位置9. 检查10kV备用变压器跌落开关三相确在“合闸”位10. 检查380V配电室备用变压器04B断路器双重名称正确11. 检查380V配电室备用变压器04B断路器在“试验”位12. 将380V配电室备用变压器04B断路器由“试验”位置摇至“工作”位置13. 合上380V配电室备用变压器04B断路器14. 就地检查380V配电室备用变低压侧04B断路器确在“合闸”位15. 检查35kV站用变317开关双重名称正确16. 检查35kV站用变317开关确在“合闸”位17. 断开35kV站用变317开关18. 就地检查35kV站用变317开关确在“分闸”位19. 到继电保护室35kV测控屏检查站用变317断路器“绿灯亮”20. 检查监控系统显示35kV站用变317开关在“分闸”位，颜色为“绿色”21. 检查35kV IA段线路311断路器双重名称正确22. 检查35kV IA段线路311断路器确在“合闸”位23. 断开35kV IA段线路311断路器24. 就地检查35kV IA段线路311断路器确在“分闸”位25. 到继电保护室35kV测控屏检查35kV IA段线路断路器“绿灯亮”26. 检查监控系统显示35kV IA段线路311断路器在“分闸”位，颜色为“绿色”27. 检查35kV IB段线路312断路器双重名称正确28. 检查35kV IB段线路312断路器确在“合闸”位29. 断开35kV IB段线路312断路器30. 就地检查35kV IB段线路312断路器确在“分闸”位31. 到继电保护室35kV测控屏检查35kV IB段线路断路器“绿灯亮”32. 检查监控系统显示35kV IB段线路312断路器在“分闸”位，颜色为“绿色”33. 检查35kV IC段线路313断路器双重名称正确34. 检查35kV IC段线路313断路器确在“合闸”位35. 断开35kV IC段线路313断路器36. 就地检查35kV IC段线路313断路器确在“分闸”位37. 到继电保护室35kV测控屏检查35kV IC段线路断路器“绿灯亮”38. 检查监控系统显示35kV IC段线路313断路器在“分闸”位，颜色为“绿色”39. 检查35kV ID段线路314断路器双重名称正确40. 检查35kV ID段线路314断路器确在“合闸”位41. 断开35kV ID段线路314断路器42. 就地检查35kV ID段线路314断路器确在“分闸”位43. 到继电保护室35kV测控屏检查35kV ID段线路断路器“绿灯亮”44. 检查监控系统显示35kV ID段线路314断路器在“分闸”位，颜色为“绿色”45. 检查35kV SVC电容组315断路器双重名称正确46. 检查35kV SVC电容组315断路器确在“合闸”位47. 断开35kV 电容组315断路器48. 就地检查35kV SVC电容组315断路器确在“分闸”位49. 到继电保护室35kV测控屏检查35kV SVC电容组315断路器“绿灯亮”50. 检查监控系统显示35kV SVC电容组315断路器在“分闸”位，颜色为“绿色”51. 检查35kV电抗器316断路器双重名称正确52. 检查35kV电抗器316断路器确在“合闸”位53. 断开35kV SVG无功补偿316断路器54. 就地检查35kV电抗器316断路器确在“分闸”位55. 到继电保护室35kV测控屏检查35kV 电抗器316断路器“绿灯亮”56. 检查监控系统显示35kV电抗器316断路器在“分闸”位，颜色为“绿色”57. 检查35kV接地变318断路器双重名称正确58. 检查35kV接地变318断路器确在“合闸”位59. 断开35kV接地变318断路器60. 就地检查35kV接地变318断路器确在“分闸”位61. 到继电保护室35kV测控屏检查35kV 接地变压器318断路器“绿灯亮”62. 检查监控系统显示35kV接地变318断路器在“分闸”位，颜色为“绿色”63. 检查主变低压侧301断路器双重名称正确64. 检查主变低压侧301断路器确在“合闸”位65. 断开主变低压侧301断路器66. 就地检查主变低压侧301断路器确在“分闸”位67. 到继电保护室35kV测控屏检查主变低压侧301断路器“绿灯亮”68. 检查监控系统显示主变低压侧301断路器在“分闸”位，颜色为“绿色”69. 检查主变低压侧301-1刀闸双重名称正确70. 检查主变低压侧301-1刀闸三相确在“合闸”位71. 断开主变低压侧301-1刀闸72. 就地检查主变低压侧301-1刀闸三相“分闸”到位73. 检查监控系统显示主变低压侧301-1刀闸在“分闸”位，颜色为“绿色”74. 检查35kVPT 3I9刀闸双重名称正确75. 检查35kVPT 3I9刀闸三相确在“合闸”位76. 断开35kVPT 3I9刀闸77. 就地检查35kVPT 3I9刀闸三相“分闸”到位78. 检查监控系统显示35kVPT 3I9刀闸在“分闸”位，颜色为“绿色”79. 检查35kVPT 3I90接地刀闸双重名称正确80. 就地检查35kVPT 3I90接地刀闸确在“分闸”位81. 在35kV 集电IC段线路313-1刀闸电源侧A相处校验验电器声光反应正常82. 在35kV母线PT 3I9刀闸两侧验明确无电压83. 合上35kVPT 3I90接地刀闸84. 就地检查35kVPT 3I90接地刀闸确在“合闸”位85. 检查监控系统显示35kVPT 3I90接地刀闸在“合闸”位，颜色为“红色”86. 向调度汇报已将35kV母线PT由运行转检修。

云南龙源风力发电有限公司支锅山风电场电气操作票编号：DZ-发令人受令人发令时间年月日时分操作开始时间：年月日时分操作结束时间：年月日时分操作任务：35 kV B1线路由运行转检修（346断路器）顺序操作项目执行完成时间（√）1得值长令:35 kV B1线路由运行转检修（346断路器）。

2按以下操作在五防机进行模拟预演正确。

3断开35 kV B1线路346断路器，电流为零，绿灯亮。

4检查35 kV B1线路346断路器确在“分闸”位置。

5断开35 kV B1线路346断路器的储能电源两相小空开。

6检查346断路器的储能指示灯处于熄灭状态。

7将35 kV B1线路346断路器操作方式转换开关由“远方”切至“就地”位置。

8将35 kV B1线路346断路器高压开关柜操作闭锁切换手柄由“工作”位置切至“操作”位置。

9拉开35 kV B1线路346断路器线路侧3466隔离刀闸。

10检查3466隔离刀闸三相确已拉开。

11拉开35 kV B1线路346断路器母线侧3462隔离刀闸。

12检查3462隔离刀闸三相确已拉开。

13合上35 kV B1线路346断路器线路侧34667接地刀闸。

检查34667接地刀闸三相确已合上。

14合上35 kV B1线路346断路器母线侧34627接地刀闸。

15检查34627接地刀闸三相确确已合上。

16将35 kV B1线路346断路器高压开关柜闭锁操作切换手柄由“操作”位置切至“检修”位置。

17断开35 kV B1线路346断路器的控制电源两相小空开。

18检查35 kV B1线路346断路器保护装置跳闸位置指示灯熄灭，前柜门跳闸指示灯熄灭。

19在35 kV B1线路346断路器高压开关柜闭锁操作切换手柄上悬挂“禁止合闸，有人工作”标示牌。

20复查以上操作正确无遗漏。

21汇报值长、记录。

备注：操作人：监护人：值班负责人：评价情况：经检查本票为（盖章）票。

检查人：。
