35KV I段母线由运行转检修

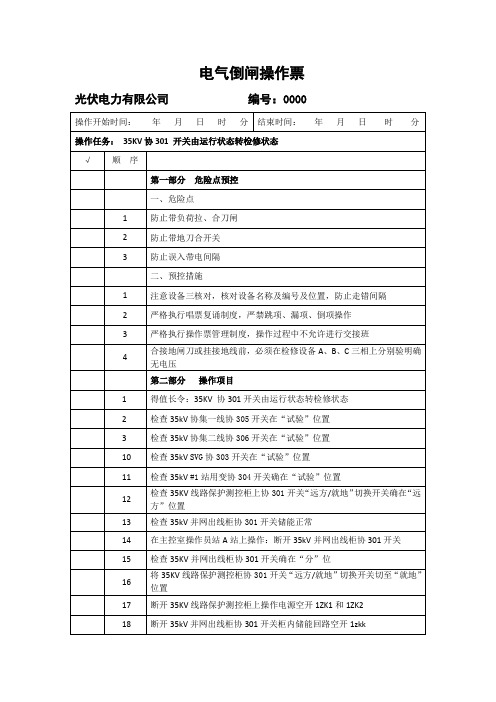

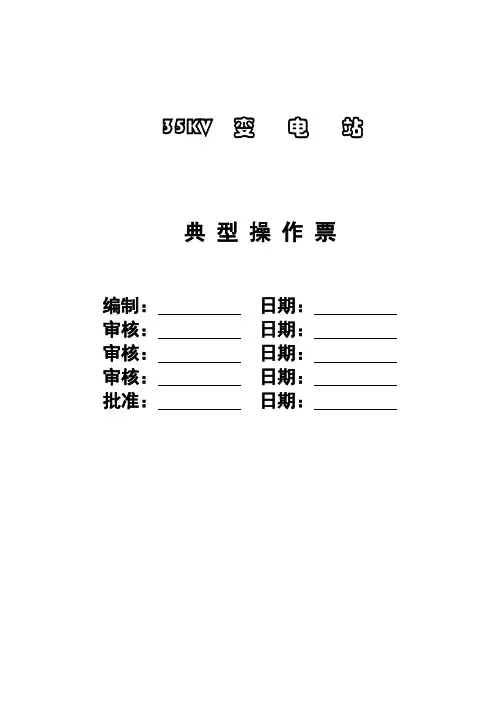

35KV 变电站典型操作票编制：日期：审核：日期：审核：日期：审核：日期：批准：日期：目录10kV部分1、10kV母线由运行转检修2、10kV母线由检修转运行3、10kV母线PT由运行转检修4、10kV母线PT由检修转运行5、10kV出线由运行转检修6、10kV出线由检修转运行35kV部分1、35kV母线由运行转检修2、35kV母线由检修转运行3、35kV母线设备由运行转检修4、35kV母线设备由检修转运行主变部分1、主变由运行转检修2、主变由检修转运行操作任务：10kV母线由运行转检修序操作项目1 进行模拟预演2 检查10kV所有负荷开关均在拉开位置，接地刀在合闸位置3 拉开10kV进线1007开关4 拉开10kV进线1007开关控制电源空气小开关，并确认5 合上接地刀闸，检查接地刀已合，隔离开关已分，并确认6 在10kV母线上验明三相确无电压7 在10kV母线上挂一组（# ）三相短路接地线8 检查10kV母线确已挂上一组（# ）三相短路接地线9 挂上禁止合闸，有人工作标示牌10 校正模拟图1112131415161718192021222324252627操作人：监护人：操作日期：操作任务：10kV母线由检修转运行序操作项目1 进行模拟预演2 拆除在10kV母线上所挂一组（# ）三相短路接地线3 检查在10kV母线上所挂一组（# ）三相短路接地线确已拆除4 拉开10kV母线PT 1001接地闸刀5 检查10kV母线PT 1001接地闸刀确已拉开6 合上10kV母线PT二次空气开关7 检查10kV母线所有负荷均在拉开位置，接地刀闸均在合闸位置8 拉开10kV母线进线开关1007接地刀闸，并确认接地刀已拉开9 合上10kV母线进线开关1007控制电源小开关，并确认10 检查10kV母线进线开关1007电容器已充电，指示正常11 检查主变运行正常12 合上10kV母线进线1007开关13 检查10kV母线进线1007开关确已合上14 检查10kV母线冲击正常15 校正模拟图1617181920212223242526操作人：监护人：操作日期：操作任务：10kV母线PT由运行转检修序操作项目1 进行模拟预演2 检查10kV母线上所有负荷开关均在拉开位置3 检查10kV母线上所有负荷开关接地刀均在合闸位置4 拉开10kV母线PT1001二次空气开关5 拉开10kV母线进线1007开关6 检查10kV母线进线1007开关确已拉开7 拉开10kV母线进线1007开关控制电源小开关，并确认8 合上10kV母线进线1007开关的接地刀闸9 合上10kV母线PT1001接地刀闸，并确认10 在10kV母线上挂一组（# ）三相短路接地线11 检查10kV母线确已挂上一组（# ）三相短路接地线12 挂上禁止合闸，有人工作标示牌13 校正模拟图操作人：监护人：操作日期：操作任务：10kV母线PT1001由检修转运行序操作项目1 进行模拟预演2 拆除在10kV母线上挂的一组（# ）三相短路接地线3 检查10kV母线挂的一组（# ）三相短路接地线确已拆除4 检查10kV母线上所有负荷开关均在拉开位置，并确认5 分开10kV母线PT1001开关的接地刀6 检查10kV母线PT1001开关的接地刀确已拉开7 合上10kV母线PT1001开关的二次空气小开关8 分开10kV母线进线1007开关的接地刀9 检查10kV母线进线1007开关的接地刀确已拉开10 合上10kV母线进线1007开关的控制电源小开关，并确认11 检查10kV母线进线1007开关的电容器充电正常12 检查主变运行正常13 合上10kV母线进线1007开关14 检查10kV母线进线1007开关确已合上，合闸指示正常15 检查10kV母线三相电压指示正常16 校正模拟图操作人：监护人：操作日期：操作任务：10kV #1出线1002开关由运行转检修序操作项目1 进行模拟预演2 拉开10kV #1出线1002开关3 检查10kV #1出线1002开关确已拉开4 拉开10kV #1出线1002开关控制电源小开关5 检查10kV #1出线1002开关控制电源小开关确已拉开6 合上10kV #1出线1002开关的接地刀7 检查10kV #1出线1002开关的接地刀确已合上，隔离开关已拉开8 挂上禁止合闸，有人工作标示牌9 校正模拟图1011121314151617181920212223242526操作人：监护人：操作日期：变电站典型操作票操作任务：10kV #1出线1002开关由检修转运行序操作项目1 进行模拟预演2 拉开10kV #1出线1002开关的接地刀闸3 检查10kV #1出线1002开关的接地刀确已拉开，隔离开关已合4 合上10kV #1出线1002开关的控制电源小开关5 检查10kV #1出线1002开关位置指示正常6 检查10kV #1出线1002开关的电容器已充电，指示正常7 合上10kV #1出线1002开关8 检查10kV #1出线1002开关确已合上，位置指示正常9 校正模拟图1011121314151617181920212223242526操作人：监护人：操作日期：操作任务： 35kV母线由运行转检修序操作项目1 进行模拟预演2 检查10kV所有负荷开关已拉开3 拉开10kV进线开关4 检查10kV进线开关确已拉开5 拉开主变柜3503开关,并确认开关已拉开6 将主变柜3503手车开关由运行拉至实验位置7 确认主变柜3503手车开关已拉至实验位置, 合上接地刀闸并确认8 拉开主变柜上仓内所有空气小开关,然后拔下二次接线插头9 拉开35kV所变3504开关,并确认开关已拉开10 拉开35kV所变柜上仓内所有空气小开关11 拉开母线设备3502开关,并确认开关已拉开12 将母线设备3502手车开关由运行拉至实验位置13 检查母线设备3502手车开关已拉至实验位置,14 拉开母线设备柜上仓内所有空气小开关,然后拔下二次接线插头15 拉开#1计量总柜3501(#2计量总柜3505)开关,并确认开关已拉开16 将#1计量总柜3501(#2计量总柜3505)手车开关由运行拉至实验位置17 检查#1计量总柜3501(#2计量总柜3505)手车开关已拉至实验位置18 拉开#1计量总柜3501(#2计量总柜3505)上仓内所有空气小开关,然后拔下二次接线插头19 在35kV母线上验明三相确已无电压20 在35kV母线挂一组（# ）三相短路接地线21 挂上禁止合闸，有人工作标示牌22 校正模拟图23242526操作人：监护人：操作日期：操作任务：35kV母线由检修转运行序操作项目1 进行模拟预演2 拆除在35kV母线上所挂一组（# ）三相短路接地线3 检查在35kV母线上所挂一组（# ）三相短路接地线确已拆除4 将35kV母线设备3502手车由试验位置推至运行位置5 检查35kV母线设备3502手车确已由试验位置推至运行位置6 插上二次接线插头，合上35kV母线设备3502柜上仓内所有空气小开关7 将#1计量总柜3501(#2计量总柜3505)手车开关由实验位置拉至运行位置8 检查#1计量总柜3501(#2计量总柜3505)手车开关确已实验位置拉至运行位置9 插上二次接线插头，合上#1计量总柜3501(#2计量总柜3505)上仓内所有空气小开关10 检查主变柜3503手车开关在试验位置，并确认11 检查35kV所变3504开关在拉开位置，并确认12 合上#1计量总柜3501(#2计量总柜3505)开关13 检查#1计量总柜3501(#2计量总柜3505)开关确已合上14 检查35kV母线冲击正常15 合上35kV所变3504开关柜上仓内所有空气小开关16 合上35kV所变3504开关17 检查35kV所变3504运行正常18 校正模拟图1920212223242526操作人：监护人：操作日期：操作任务：35kV母线设备3502由运行转检修序操作项目1 进行模拟预演2 停用35kV低压装置出口总压板3 拉开35kV母线设备3502开关4 将35kV母线设备3502手车由运行位置拉至试验位置5 检查35kV母线设备3502手车确已由运行位置拉至试验位置6 拉开35kV母线设备3502柜上仓内所有空气小开关，并确认7 拔下35kV母线设备3502开关二次接线插头，并确认8 挂上禁止合闸，有人工作标示牌9 校正模拟图操作人：监护人：操作日期：操作任务：35kV母线设备3502由检修转运行序操作项目1 进行模拟预演2 插上35kV母线设备3502开关二次接线插头3 将35kV母线设备3502手车由试验位置推至运行位置4 检查35kV母线设备3502手车确已由试验位置推至运行位置5 合上35kV母线设备3502柜上仓内所有空气小开关6 合上35kV母线设备3502开关7 检查35kV母线三相电压指示确已正常8 测量35kV低压装置出口总压板两端确无电压9 投入35kV低压装置出口总压板10 校正模拟图操作人：监护人：操作日期：操作任务：主变3503由运行转检修序操作项目1 进行模拟预演2 检查10kV所有负荷开关均在拉开位置，并确认3 检查10kV进线开关1007在拉开位置，并确认4 检查10kV进线1007开关的控制电源已拉开，并确认5 检查10kV进线1007开关的接地刀在合闸位置，并确认6 拉开主变3503开关7 检查主变3503开关确已拉开8 将主变3503开关由运行位置拉至试验位置9 检查主变3503开关确已拉至试验位置，并检查开关位置指示正确10 合上主变3503开关的接地刀闸11 检查主变3503开关的接地刀确已合上，位置指示正确12 拉开主变3503开关上仓内所有空气小开关13 挂上禁止合闸，有人工作标示牌14 校正模拟图操作人：监护人：操作日期：操作任务：主变3503由检修转运行序操作项目1 进行模拟预演2 合上主变3503开关上仓内所有空气小开关3 拉开主变3503开关的接地刀闸4 检查主变3503开关的接地刀闸确已拉开，位置指示正确5 将主变3503开关由试验位置推至运行位置6 检查主变3503开关确已推至运行位置，开关位置指示正确7 合上主变3503开关8 检查主变3503开关确已合上，开关位置指示正确9 检查主变运行正常10 校正模拟图11121314操作人：监护人：操作日期：。

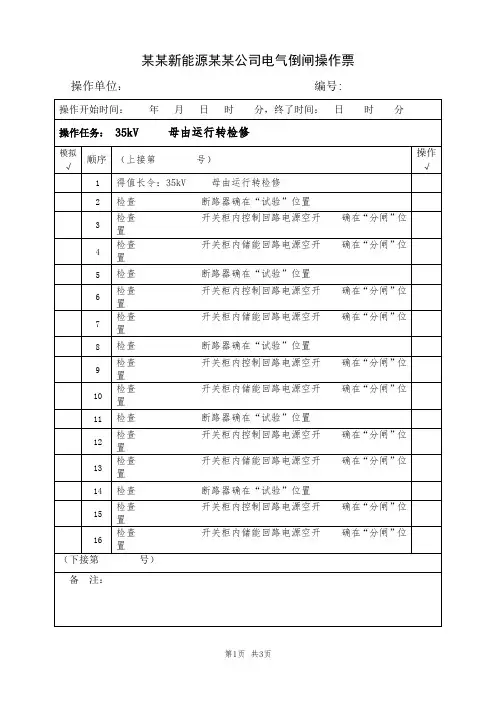

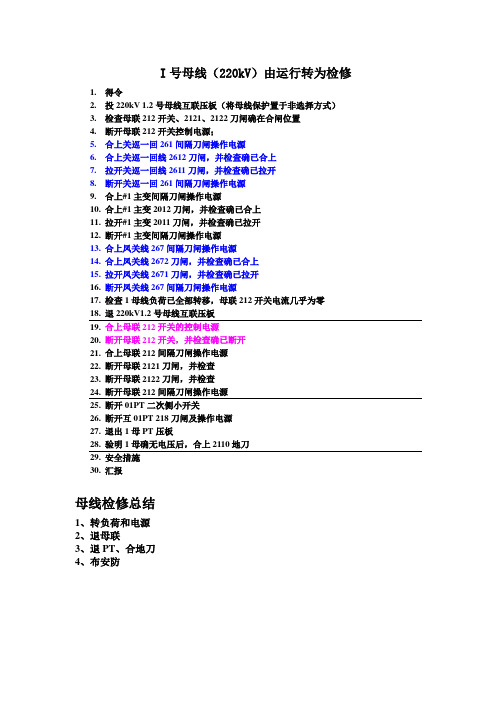

I号母线（220kV）由运行转为检修
1.得令
2.投220kV 1.2号母线互联压板（将母线保护置于非选择方式）
3.检查母联212开关、2121、2122刀闸确在合闸位置
4.断开母联212开关控制电源；
5.合上关巡一回261间隔刀闸操作电源
6.合上关巡一回线2612刀闸，并检查确已合上
7.拉开关巡一回线2611刀闸，并检查确已拉开
8.断开关巡一回261间隔刀闸操作电源
9.合上#1主变间隔刀闸操作电源
10.合上#1主变2012刀闸，并检查确已合上
11.拉开#1主变2011刀闸，并检查确已拉开
12.断开#1主变间隔刀闸操作电源
13.合上凤关线267间隔刀闸操作电源
14.合上凤关线2672刀闸，并检查确已合上
15.拉开凤关线2671刀闸，并检查确已拉开
16.断开凤关线267间隔刀闸操作电源
17.检查1母线负荷已全部转移，母联212开关电流几乎为零
18.退220kV1.2号母线互联压板
19.合上母联212开关的控制电源
20.断开母联212开关，并检查确已断开
21.合上母联212间隔刀闸操作电源
22.断开母联2121刀闸，并检查
23.断开母联2122刀闸，并检查
24.断开母联212间隔刀闸操作电源
25.断开01PT二次侧小开关
26.断开互01PT 218刀闸及操作电源
27.退出1母PT压板
28.验明1母确无电压后，合上2110地刀
29.安全措施
30.汇报
母线检修总结
1、转负荷和电源
2、退母联
3、退PT、合地刀
4、布安防。

35kV母线PT由运行转检修1. 接调度令将35kV母线PT由运行转检修2. 模拟预演正确3. 检查35kV IA段线路、IB段线路、IC段线路、ID段线路所带66台风机已全部停机4. 检查380V配电室站用变低压侧04A断路器双重名称正确5. 检查380V配电室站用变低压侧04A断路器确在“合闸”位6. 断开380V配电室站用变低压侧04A断路器7. 就地检查380V配电室站用变低压侧04A断路器确在“分闸”位8. 将380V配电室站用变低压侧04A断路器摇出至“试验”位置9. 检查10kV备用变压器跌落开关三相确在“合闸”位10. 检查380V配电室备用变压器04B断路器双重名称正确11. 检查380V配电室备用变压器04B断路器在“试验”位12. 将380V配电室备用变压器04B断路器由“试验”位置摇至“工作”位置13. 合上380V配电室备用变压器04B断路器14. 就地检查380V配电室备用变低压侧04B断路器确在“合闸”位15. 检查35kV站用变317开关双重名称正确16. 检查35kV站用变317开关确在“合闸”位17. 断开35kV站用变317开关18. 就地检查35kV站用变317开关确在“分闸”位19. 到继电保护室35kV测控屏检查站用变317断路器“绿灯亮”20. 检查监控系统显示35kV站用变317开关在“分闸”位，颜色为“绿色”21. 检查35kV IA段线路311断路器双重名称正确22. 检查35kV IA段线路311断路器确在“合闸”位23. 断开35kV IA段线路311断路器24. 就地检查35kV IA段线路311断路器确在“分闸”位25. 到继电保护室35kV测控屏检查35kV IA段线路断路器“绿灯亮”26. 检查监控系统显示35kV IA段线路311断路器在“分闸”位，颜色为“绿色”27. 检查35kV IB段线路312断路器双重名称正确28. 检查35kV IB段线路312断路器确在“合闸”位29. 断开35kV IB段线路312断路器30. 就地检查35kV IB段线路312断路器确在“分闸”位31. 到继电保护室35kV测控屏检查35kV IB段线路断路器“绿灯亮”32. 检查监控系统显示35kV IB段线路312断路器在“分闸”位，颜色为“绿色”33. 检查35kV IC段线路313断路器双重名称正确34. 检查35kV IC段线路313断路器确在“合闸”位35. 断开35kV IC段线路313断路器36. 就地检查35kV IC段线路313断路器确在“分闸”位37. 到继电保护室35kV测控屏检查35kV IC段线路断路器“绿灯亮”38. 检查监控系统显示35kV IC段线路313断路器在“分闸”位，颜色为“绿色”39. 检查35kV ID段线路314断路器双重名称正确40. 检查35kV ID段线路314断路器确在“合闸”位41. 断开35kV ID段线路314断路器42. 就地检查35kV ID段线路314断路器确在“分闸”位43. 到继电保护室35kV测控屏检查35kV ID段线路断路器“绿灯亮”44. 检查监控系统显示35kV ID段线路314断路器在“分闸”位，颜色为“绿色”45. 检查35kV SVC电容组315断路器双重名称正确46. 检查35kV SVC电容组315断路器确在“合闸”位47. 断开35kV 电容组315断路器48. 就地检查35kV SVC电容组315断路器确在“分闸”位49. 到继电保护室35kV测控屏检查35kV SVC电容组315断路器“绿灯亮”50. 检查监控系统显示35kV SVC电容组315断路器在“分闸”位，颜色为“绿色”51. 检查35kV电抗器316断路器双重名称正确52. 检查35kV电抗器316断路器确在“合闸”位53. 断开35kV SVG无功补偿316断路器54. 就地检查35kV电抗器316断路器确在“分闸”位55. 到继电保护室35kV测控屏检查35kV 电抗器316断路器“绿灯亮”56. 检查监控系统显示35kV电抗器316断路器在“分闸”位，颜色为“绿色”57. 检查35kV接地变318断路器双重名称正确58. 检查35kV接地变318断路器确在“合闸”位59. 断开35kV接地变318断路器60. 就地检查35kV接地变318断路器确在“分闸”位61. 到继电保护室35kV测控屏检查35kV 接地变压器318断路器“绿灯亮”62. 检查监控系统显示35kV接地变318断路器在“分闸”位，颜色为“绿色”63. 检查主变低压侧301断路器双重名称正确64. 检查主变低压侧301断路器确在“合闸”位65. 断开主变低压侧301断路器66. 就地检查主变低压侧301断路器确在“分闸”位67. 到继电保护室35kV测控屏检查主变低压侧301断路器“绿灯亮”68. 检查监控系统显示主变低压侧301断路器在“分闸”位，颜色为“绿色”69. 检查主变低压侧301-1刀闸双重名称正确70. 检查主变低压侧301-1刀闸三相确在“合闸”位71. 断开主变低压侧301-1刀闸72. 就地检查主变低压侧301-1刀闸三相“分闸”到位73. 检查监控系统显示主变低压侧301-1刀闸在“分闸”位，颜色为“绿色”74. 检查35kVPT 3I9刀闸双重名称正确75. 检查35kVPT 3I9刀闸三相确在“合闸”位76. 断开35kVPT 3I9刀闸77. 就地检查35kVPT 3I9刀闸三相“分闸”到位78. 检查监控系统显示35kVPT 3I9刀闸在“分闸”位，颜色为“绿色”79. 检查35kVPT 3I90接地刀闸双重名称正确80. 就地检查35kVPT 3I90接地刀闸确在“分闸”位81. 在35kV 集电IC段线路313-1刀闸电源侧A相处校验验电器声光反应正常82. 在35kV母线PT 3I9刀闸两侧验明确无电压83. 合上35kVPT 3I90接地刀闸84. 就地检查35kVPT 3I90接地刀闸确在“合闸”位85. 检查监控系统显示35kVPT 3I90接地刀闸在“合闸”位，颜色为“红色”86. 向调度汇报已将35kV母线PT由运行转检修。

措施审批单项目名称矸井35KV站春检停送电措施施工单位成庄工区检修班、电气试验中心计划工作时间技术负责人生产负责人安全负责人单位负责人矸井35KV站春检停送电措施编制：申文清编制单位：矸井35KV站编制时间：2011.03.01矸井35KV站春检停送电措施一、检修概况为了确保变电设备安全可靠运行，根据公司春季大检查工作安排，矸井35KV站春检工作即将开始，为保证此次检修工作顺利进行，特制定本停送电措施。

二、停电时间及工作内容：2011年月日— 0#主变及两侧开关（496、696）春检及预防性试验2011年月日— I#主变及两侧开关（491、601）春检及预防性试验2011年月日— 35KVI段母线、I回进线493开关、站变4953、白沙I回497开关、I段PT4I9春检及预防性试验2011年月日— 35KVII段母线、II回进线494开关、白沙II回498开关、II段PT4II9春检及预防性试验2011年月日— II#主变及两侧开关（492、602）春检及预防性试验三、停电设备:1．0#主变 2．I#主变 3. 35KVI段母线 4. 35KVII段母线 5.II#主变四、工作范围：1．矸井35KV变电站0#主变停电设备区2．矸井35KV变电站I#主变停电设备区3．矸井35KV变电站35KVI段母线停电设备区4．矸井35KV变电站35KVII段母线停电设备区5．矸井35KV变电站II#主变停电设备区五、组织机构组长：李静平安全负责人：茹志军停送电负责人：申文清技术负责人：段晋伟工作负责人：范云峰专职监护人：巩卫星六、运行倒闸操作注意事项：1．值班人员在向调度申请停送电操作过程中应全程录音，按照调度下达的操作指令进行倒闸操作。

2．操作过程中应使用合格的安全防护用品。

3．开关转检修状态时，验电操作应由两人进行，操作人员必须全部穿绝缘靴、戴绝缘手套。

4．主控室保护屏上的工作要用红布做好隔离措施、主控室的监管人员在试验的过程中要切实做好现场监护工作。

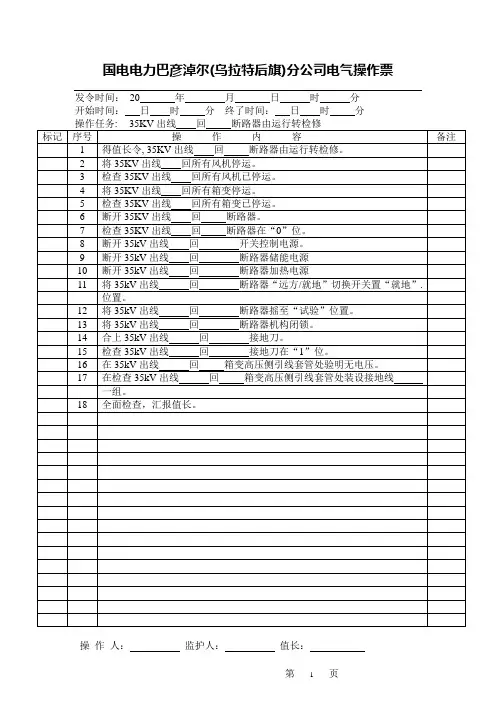

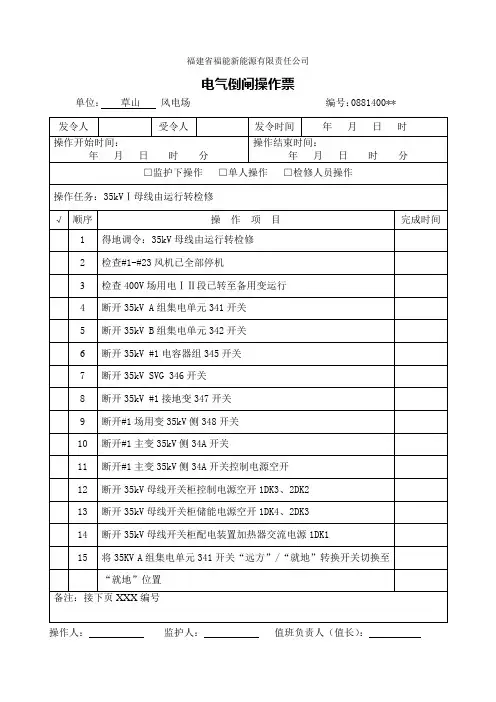

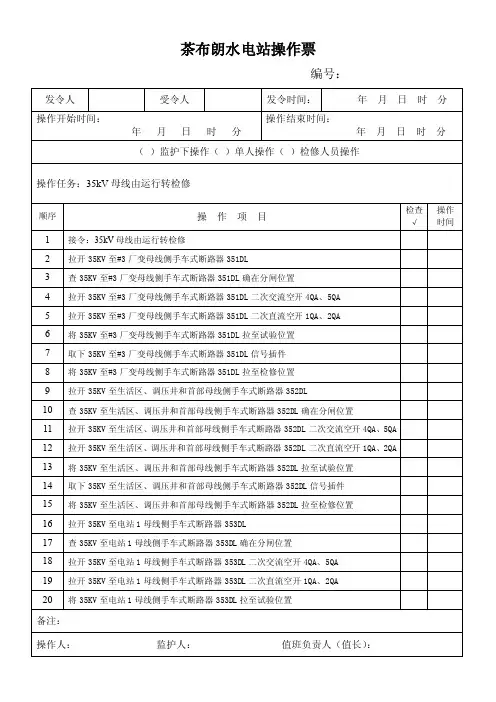

电气倒闸操作票单位： 草山 风电场 编号：0881400** 操作人： 监护人： 值班负责人（值长）：发令人受令人发令时间年 月 日 时操作开始时间： 年 月 日 时 分 操作结束时间：年 月 日 时 分□监护下操作 □单人操作 □检修人员操作操作任务：35kV Ⅰ母线由运行转检修 √ 顺序 操 作 项 目完成时间 1 得地调令：35kV 母线由运行转检修 2 检查#1-#23风机已全部停机3 检查400V 场用电ⅠⅡ段已转至备用变运行4 断开35kV A 组集电单元341开关5 断开35kV B 组集电单元342开关6 断开35kV #1电容器组345开关7 断开35kV SVG 346开关8 断开35kV #1接地变347开关9 断开#1场用变35kV 侧348开关 10 断开#1主变35kV 侧34A 开关11 断开#1主变35kV 侧34A 开关控制电源空开 12 断开35kV 母线开关柜控制电源空开1DK3、2DK2 13 断开35kV 母线开关柜储能电源空开1DK4、2DK3 14 断开35kV 母线开关柜配电装置加热器交流电源1DK115 将35KV A 组集电单元341开关“远方”/“就地”转换开关切换至“就地”位置备注：接下页XXX 编号电气倒闸操作票单位： 草山 风电场 编号：0881400** 操作人： 监护人： 值班负责人（值长）：发令人受令人发令时间年 月 日 时操作开始时间： 年 月 日 时 分 操作结束时间：年 月 日 时 分□监护下操作 □单人操作 □检修人员操作操作任务：承上页XXX 编号 √ 顺序 操 作 项 目完成时间 16 查35kV A 组集电单元341开关确已断开17 将35KV A 组集电单元341开关手车由“工作”位置摇至“试验” 位置并查确在“试验”位置18 将35KV B 组集电单元342开关“远方”/“就地”转换开关切换至 “就地”位置19 查35kV B 组集电单元342开关确已断开20 将35KV B 组集电单元342开关手车由“工作”位置摇至“试验” 位置并查确在“试验”位置21 将35kV #1电容器组345开关“远方”/“就地”转换开关切换至 “就地”位置22 查35kV #1电容器组345开关确已断开23 将35kV #1电容器组345开关手车由“工作”位置摇至“试验”位 置并查确在“试验”位置24 将35kV SVG 346开关“远方”/“就地”转换开关切换至“就地” 位置25查35kV SVG 346开关确已断开备注：接下页XXX 编号电气倒闸操作票单位： 草山 风电场 编号：0881400** 操作人： 监护人： 值班负责人（值长）：发令人受令人发令时间年 月 日 时操作开始时间： 年 月 日 时 分 操作结束时间：年 月 日 时 分□监护下操作 □单人操作 □检修人员操作操作任务：承上页XXX 编号 √ 顺序 操 作 项 目完成时间 26 将35kV SVG 346开关手车由“工作”位置摇至“试验”位置并查 确在“试验”位置27 将35kV #1接地变347开关“远方”/“就地”转换开关切换至“就 地”位置28 查35kV #1接地变347开关确已断开29 将35kV #1接地变347开关手车由“工作”位置摇至“试验”位置 并查确在“试验”位置30 将#1主变35kV 侧34A 开关“远方”/“就地”转换开关切换至“就 地”位置31 查#1主变35kV 侧34A 开关确已断开32 将#1主变35kV 侧34A 开关手车由“工作”位置摇至“试验”位置 并查确在“试验”位置33 将#1场用变35kV 侧348开关“远方”/“就地”转换开关切换至 “就地”位置34 查#1场用变35kV 侧348开关确已断开35将#1场用变35kV 侧348开关手车由“工作”位置摇至“试验”位备注：接下页XXX 编号电气倒闸操作票单位： 草山 风电场 编号：0881400** 操作人： 监护人： 值班负责人（值长）：发令人受令人发令时间年 月 日 时操作开始时间： 年 月 日 时 分 操作结束时间：年 月 日 时 分□监护下操作 □单人操作 □检修人员操作操作任务：承上页XXX 编号 √ 顺序 操 作 项 目完成时间 置并查确在“试验”位置36 断开35kV 母线PT 34M5二次回路空开FB61、FB6237 将35kV 母线PT 34M5手车刀闸由“工作”位置摇至“试验”位置 并查确在“试验”位置38 取下35kV 母线PT 34M5手车刀闸二次航空插头39 将35kV 母线PT 34M5手车刀闸由“试验”位置拉至“检修”位置 并查确在“检修”位置40 合上35kV A 组集电单元3416接地刀闸并查确已合上 41 合上35kV B 组集电单元3426接地刀闸并查确已合上 42 断开35kV #1电容器组3453刀闸查确已断开。
