高压开关柜运行转检修的步骤1. 准备工作在进行高压开关柜的运行转检修之前，需要进行一些准备工作，确保工作的顺利进行。
具体步骤如下：•确定工作计划：根据实际情况和需求，制定详细的工作计划，包括时间安排、人员分配等。
•准备工具和设备：根据工作计划确定所需的工具和设备，并进行检查和准备，确保其完好无损。
•安全措施：制定并遵守相关的安全操作规程，确保操作过程中的安全。
2. 运行状态检查在进行检修之前，首先需要对高压开关柜的运行状态进行检查，以了解其运行情况。
具体步骤如下：•检查开关柜的外观：检查开关柜的外观是否有明显的损坏或异物，如有需要及时处理。
•检查电气连接：检查开关柜的电气连接是否牢固，无松动或脱落现象。
•检查仪表显示：检查开关柜的仪表显示是否正常，如有异常需要记录并及时处理。
•检查运行参数：检查开关柜的运行参数，如电流、电压等是否符合要求。
3. 关断操作在进行检修之前，需要对高压开关柜进行关断操作，以确保操作的安全性。
具体步骤如下：•切断电源：根据工作计划和操作规程，切断高压开关柜的电源，确保电压为零。
•拆卸电缆：拆卸与高压开关柜相连接的电缆，确保与外部电源完全隔离。
•关闭开关：关闭高压开关柜上的所有开关，确保电路完全断开。
4. 检修操作在进行检修之前，需要对高压开关柜进行检修操作，以确保其正常运行。
具体步骤如下：•清洁检查：对高压开关柜的内部进行清洁检查，清除积尘和杂物。
•维护保养：对高压开关柜的关键部件进行维护保养，如清洗触点、润滑机械部件等。
•检查更换：对高压开关柜的关键部件进行检查和更换，如损坏的电缆、烧坏的保险丝等。
•测试验证：对高压开关柜进行测试验证，确保其正常运行和安全性能。
5. 运行恢复在完成检修之后，需要对高压开关柜进行运行恢复操作，以确保其正常运行。
具体步骤如下：•连接电缆：将拆卸的电缆重新连接到高压开关柜上，确保连接牢固。
•打开开关：打开高压开关柜上的所有开关，确保电路连接正常。

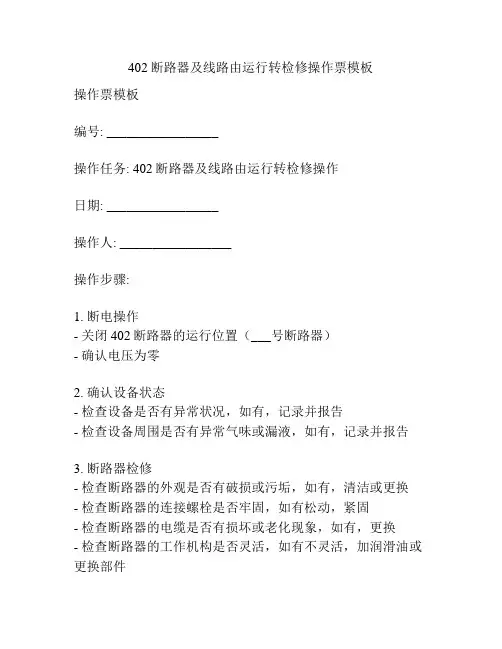

402断路器及线路由运行转检修操作票模板操作票模板编号: _________________操作任务: 402断路器及线路由运行转检修操作日期: _________________操作人: _________________操作步骤:1. 断电操作- 关闭402断路器的运行位置（___号断路器）- 确认电压为零2. 确认设备状态- 检查设备是否有异常状况，如有，记录并报告- 检查设备周围是否有异常气味或漏液，如有，记录并报告3. 断路器检修- 检查断路器的外观是否有破损或污垢，如有，清洁或更换- 检查断路器的连接螺栓是否牢固，如有松动，紧固- 检查断路器的电缆是否有损坏或老化现象，如有，更换- 检查断路器的工作机构是否灵活，如有不灵活，加润滑油或更换部件- 检查断路器控制线路是否正常，如有异常，修复或更换线路4. 电缆线路检修- 检查电缆线路是否有老化、损坏或短路现象，如有，更换或修复- 检查电缆线路是否有松动或接触不良现象，如有，紧固或修复连接- 检查电缆线路的绝缘电阻是否符合要求，如不符合，修复或更换线路5. 开/关操作测试- 执行402断路器的开/关操作，检查是否正常工作，如异常，修复故障或更换部件6. 运行测试- 连接电源，恢复402断路器和线路的运行- 检查402断路器和线路的运行状态是否正常，如有异常，记录并报告7. 完成操作- 清理操作现场，确保设备周围整洁无障碍物- 归档操作记录，包括操作票和检修情况备注:______________________________________________________ ___________________操作人签名: _________________________ 审核人签名: __________________________。

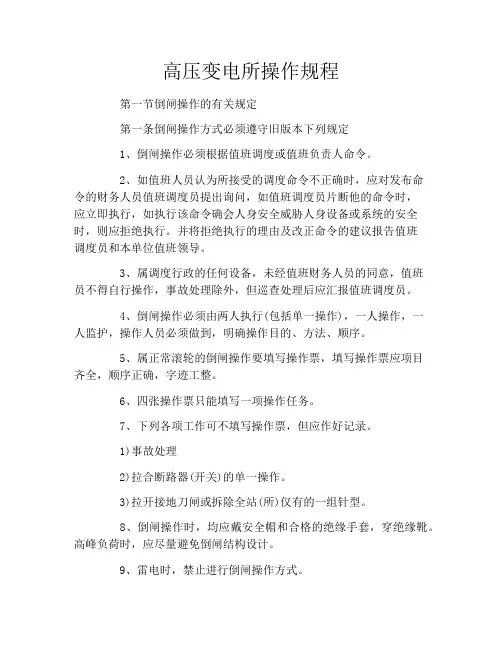

高压变电所操作规程第一节倒闸操作的有关规定第一条倒闸操作方式必须遵守旧版本下列规定1、倒闸操作必须根据值班调度或值班负责人命令。
2、如值班人员认为所接受的调度命令不正确时，应对发布命令的财务人员值班调度员提出询问，如值班调度员片断他的命令时，应立即执行，如执行该命令确会人身安全威胁人身设备或系统的安全时，则应拒绝执行。
并将拒绝执行的理由及改正命令的建议报告值班调度员和本单位值班领导。
3、属调度行政的任何设备，未经值班财务人员的同意，值班员不得自行操作，事故处理除外，但巡查处理后应汇报值班调度员。
4、倒闸操作必须由两人执行(包括单一操作)，一人操作，一人监护，操作人员必须做到，明确操作目的、方法、顺序。
5、属正常滚轮的倒闸操作要填写操作票，填写操作票应项目齐全，顺序正确，字迹工整。
6、四张操作票只能填写一项操作任务。
7、下列各项工作可不填写操作票，但应作好记录。
1)事故处理2)拉合断路器(开关)的单一操作。
3)拉开接地刀闸或拆除全站(所)仅有的一组针型。
8、倒闸操作时，均应戴安全帽和合格的绝缘手套，穿绝缘靴。
高峰负荷时，应尽量避免倒闸结构设计。
9、雷电时，禁止进行倒闸操作方式。
10、严格执行《电业安全组织工作规程》中所倒闸操作有关规定。
第二条倒闸操作的其要求一、对操作人员的其要求1、要由熟悉设备、熟悉操作方式和事故处理并经考试合格的值班人来担任操作人员和监护人。
2、倒闸操作时不可凭记忆，而应仔细地检查操作地点、及设备编号、名称后才才能进行操作。
3、操作人不能依赖监护人，而应对操作做到参考资料做到心中有数。
4、在进行操作期间，要思想集中，不能做与操作无关的事。
5、处理事故时，要沉着冷静，不要惊惶失措。
6、装设接地线前，必须认真试验该设备是否确无电压。
7、设备在投运前，必须检查有无接地线、工具、擦布等遗留物。
8、当闭锁装置拒绝动作这时，不要随意出与给出装置出故障的结论，应对设备成功进行检查，并分析原因。

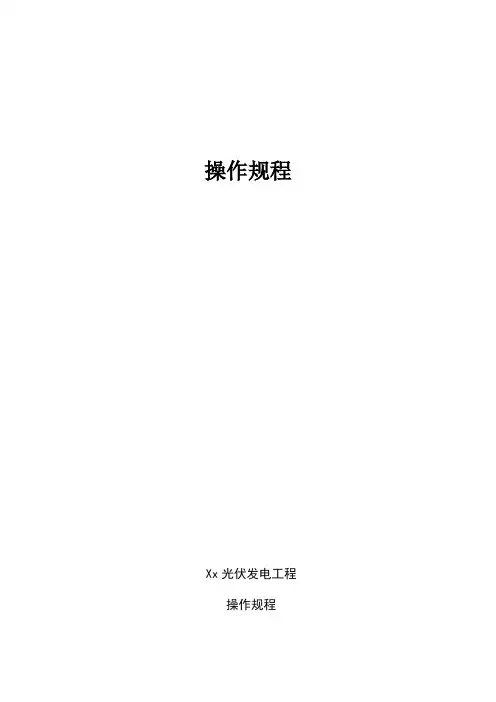

操作规程Xx光伏发电工程操作规程批准：审核：初审：编制:操作规程一、范围本规程规定了Xx光伏发电有限公司操作内容、操作步骤和注意事项等，本规程适用于XX光伏发电有限公司。
二、规定1、倒闸操作的一般规定（1）倒闸操作必须按值班调度员或运行值班负责人的指令进行。
（2）倒闸操作必须有操作票，每张操作票只能填写一个操作任务，不准无票操作和弃票操作。
（3）操作中不得擅自更改操作票，不得随意解除闭锁。
（4）开始操作前，应先在模拟图（或微机监控装置）上进行核对性模拟预演无误后，再进行操作。
（5）倒闸操作必须有两人进行，并严格执行操作监护制，一般由对设备较为熟悉的人员监护、值班员操作。
2、操作票中应填入以下项目（1）拉、合的开关和刀闸。
（2）检查开关和刀闸的实际位置。
（3）检查设备上有无接地短路以及接地线是否拆除。
（4）装设接地线前的验电。
（5）装、拆接地线。
（6）取下或给上开关的合闸、控制保险及储能保险。
（7）取下或给上电压互感器（YH）的二次保险。
（8）退出或投上保护装置的压板。
（9）检查保护或自动装置确已投入（退出）。
（10）倒负荷时，检查确已带上负荷。
（11）检查负荷分配。
3、操作票填写的有关规定（1）操作票上填写的术语应符合规定，设备名称、双重编号应符合现场实际。
（2）操作票应统一编号，作废的操作票要盖“作废”章，不得撕毁；未执行的，应注明“未执行”字样；执行完毕的操作票，在最后一页加盖“已执行”章。
（3）每张操作票只能填写一个操作任务，操作任务应填写设备双重名称。
一个操作序号内只能填写一个操作项目，操作项目顺序不能颠倒，不得漏项、并项、添项或涂改。
（4）一个操作任务需填写两页及以上的操作票时，在前页右下角注明“转下页”，在后页左上角注明“接上页”。
（5）操作项目应连续编号，每页操作票均应有操作人、监护人和值班负责人签名。
（6）操作中，每执行完一项，应在相应的操作项目后打勾。
全部操作完毕后进行复查。
（7）操作票未使用完的空格应从第一行起盖“以下空白”章。
第一节基本接线的倒闸操作一、单母线（分段）接线的倒闸操作（一）单母线（分段）接线倒闸操作原则单母线（分段）接线方式操作比较简单。
我们可以把母线系统的操作分解成几个单一操作，线路、主变压器、母线及分段开关可以各写一张操作票，把复杂的操作进行分解，达到化繁为简的目的。
（1）停送电操作顺序：停电时先停线路，再停主变压器，最后停分段开关。
送电时操作顺序与此相反。
（2）拉分段开关两侧刀闸时，应先拉停电母线侧的刀闸，后拉带电母线侧刀闸，送电时操作顺序与此相反。
（3）停电时母线所接电压互感器的操作应在拉开分段开关后进行，送电时与此相反，尽量不带电操作。
对于可能产生谐振的采用不同时操作的方法，停电时先停电压互感器，送电时后送电压互感器。
（4）线路接地线按调度令装设，所内接地线自行装设。
（5）分段开关检修时两段母线不能并列运行，当两母线接有双回线并配有双回线保护时，应停用该保护。
（6）给空母线充电尽量要用分段和主变开关进行，配有快速保护的要投入该保护。
（二）单母线（分段）接线倒闸操作的步骤1.某段母线停、送电的操作步骤（1）某段母线由运行转检修的操作步骤1) 拉开该母线电容器开关。
2）拉开该母线线路开关。
3）拉开该母线主变压器母线开关。
4）拉开母线分段开关。
5）按顺序拉开该母线电压互感器一、二次刀闸和保险。
6) 按顺序拉开该母线厂（所）用变一、二次刀闸和保险。
7) 按顺序拉开该母线各出线开关两侧刀闸。
8）布置安全措施。
（2）某段母线由检修转运行的操作步骤1）拆除安全措施。
2）按顺序合上该母线各出线开关两侧刀闸。
3）按顺序合上该母线电压互感器一、二次刀闸和保险。
4）合上母线分段开关。
5）合上主变压器母线开关。
6）按顺序合上该母线各出线开关两侧刀闸。
7）合上各出线开关。
8) 按顺序合上该母线厂（所）用变一、二次刀闸和保险。
2．分段开关停、送电的操作步骤（1）分段开关由运行转检修的操作步骤1) 拉开分段开关。
2) 拉开分段开关两侧刀闸。
一、倒闸操作票填写规定1 操作票总的规定1.1 除事故处理、拉合开关的单一的操作、拉开或拆除全站唯一的一组接地刀闸或接地线外，其它操作均应填写操作票；事故处理指事故发生后的紧急处理，不包括事故处理后的善后操作。
上述不用操作票的操作必须事先在值班记录簿上做好记录，持值班记录簿或事故调度命令票两人一起去操作。
1.2 手工填写的操作票必须用统一印刷装订的操作票，操作票用钢笔填写，票面整洁、字迹工整清楚，有个别字错了可立即在错字上打一“×”，接连书写，不要涂改。
但“拉”、“合”关键字及设备调度命名、编号和操作时间不得修改，如发现错误则使用“此页作废”和“此项作废”印章。
“此页作废”印章用于一个任务的某一页作废，盖在作废页顺序栏第一项上；“此项作废”印章用于某页1－3项（含3项）作废，盖在作废项顺序栏上。
1.3 操作票填写完毕，在最后一项下面左边平行盖“以下空白”章。
1.4 操作执行完毕，在操作票最后一项下面右边平行盖“已执行”章。
1.5 若一份调度命令票不是一次性命令全部执行，则应严格按调度员的分项命令对应的每段操作的最末一项盖“暂停”章，模拟预演和正式操作均不得超过盖有此印章的操作项，严禁越项操作。
1.6 若整张操作票因故作废应在操作任务栏“：”后盖“作废”章，若一个任务使用几页操作票均作废，则应在作废各页均盖“作废”章，并在作废操作票页“备注栏”内注明作废原因，当作废页数较多且作废原因注明内容较多时，可自第二张作废页开始只在“备注”栏中注明“作废原因同上页”。
1.7 用计算机打印操作票的站不允许用一般微机制票，必须使用有防误操作系统的专家系统制票。
1.8 操作票以变电站为单位填写，一个变电站对应一本操作票，按值移交，每月由专人进行整理收存。
计算机打印的操作票按月装订成册，封面应有当月操作票执行张数、合格张数、合格率的统计。
操作票至少保存两年。
1.9 操作票应按年度连续编号，一个操作任务（可以是一页或数页）编一个号，操作票按编号顺序使用。
国网湖南省电力公司变电运维人员调度对象资格认证考试试卷（D 卷-答案）一 二 三 四 五 六 总得分得分一、填空题（15分，每题1分）1. 湖南电力系统运行遵循 的原则。
各级调度机构按照分工在其调度管辖范围内实施电力调度管理。
2. 向省调值班调度员申请。
3. 发、供电单位行政领导人发布的指示，如涉及省调调度权限时，应经 同意才能执行。
4. 集中监控缺陷管理中定义缺陷性质分为 、 、三类。
5. 母线倒闸操作时，应考虑对母差保护的影响和二次回路相应的切换，各组母线电源与负荷分布是否合理，应尽量避免在 退出的情况下进行母线倒闸操作。
6. 新设备投产试运行因故中止时间超过 小时或投产因故推迟 小时，则其投产试运行申请作废。
需要投产试运行时，应另提申请。
7. 调度对象不得无故不执行或延误执行调度指令。
调度对象不执行或延误执行调度指令，其后果由 负责。
8. 维操队员接受调度指令和进行调度联系时，应交换 的名称及本人姓名。
9. 发电厂、变电站的关口计量装置应有独立的计量回路，因改造等原因造成计量装置不10. 新增、更新改造保护装置或保护回路接入其他设施，应征得 同意。
11. 除紧急情况外， 不应作为接、发调度指令的通信工具。
12. 变电设备检修，涉及信号、测量或控制的，即使监控信息表未发生变化，检修结束恢复送电前，运维单位必须与 核对双方监控系统信息一致性。
13. 新建、改建220千伏及以上的输电线路，冲击合闸后应核对 ，核对无误后方可继续进行其他操作。
14. 电压监视控制点电压偏差超出电力调度规定的电压曲线值的±5%，时间不允许超过 小时，或偏差超出±10%，时间不允许超过 分钟。
15. 通过调度自动化系统实施遥控、遥调控制的厂站端自动化设备检修完毕，应经 测试通过后方可投入运行。
二、判断题（15分，每题1分，正确的在括号内打“√”，错误的打“×”）1. 《湖南电力调度规程》用于湖南电力系统发电、供电、用电等各环节及其它与电力调度有关的行为。
220kv 4母及母联开关由运行转检修
1、核对调度命令正确。
2、将母差保护投入无选择方式。
3、检查母联开关2245合闸良好，并断开其操作电源。
4、合上小海子二线开关2212至5母侧刀闸2212-5。
5、合上#2主变2202开关至5母侧刀闸2201-5。
6、断开#2主变2202开关至4母侧刀闸2201-4。
7、合上#0启备变2200开关至5母侧刀闸2200-5。
8、断开#0启备变2200开关至4母侧刀闸2200-4。
9、断开小海子二线开关2212至4母侧刀闸2211-4。
10、检查220kv 4母除母线PT224-9刀闸、母联2245-4刀闸在合位外，其余刀闸均在断
位。
11、检查母联开关2245电流指示为0。
12、断开母联开关2245。
13、断开母联至4母侧刀闸2245-4。
14、断开母联至5母侧刀闸2245-5。
15、断开4母PT二次侧小开关。
16、断开4母PT刀闸224-9。
17、在224-7接地刀闸母线侧验明三相确无电压。
18、合上224-7接地刀闸。
19、在4母PT224-97接地刀闸PT侧验明三相确无电压。
20、合上PT224-97接地刀闸。
21、在2245-47接地刀闸PT侧验明三相确无电压。
22、合上2245-47接地刀闸。
23、在2245-57接地刀闸PT侧验明三相确无电压。
24、合上2245-57接地刀闸。
