变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票考试时倒闸操作票各栏按下列规定填写1)单位：兴隆220kV变电站2)编号：从“201110001 ”开始3)发令人：写监考老师4)受令人：写“考试1”5)发令时间：写开始考试时间6)操作开始时间：写开始操作时间7)操作结束时间：写操作结束时间8)单人操作栏：打“√”9)操作任务：写试卷上操作任务10)操作人：写自己11)监护人：也写“考试1”12)值班负责人（值长）：写“考试2”13)多页操作票时：在规定栏内写：接上页：“20110001”和接下页：“20111002”14)操作步骤结束：已执行章以“ㄣ”符号结束考试注意事项：1)开机后校对机器时间，进入系统正常后在二次场景画面“特殊操作”栏目中填写“班级、姓名、机器号。
如运行九班、张三、xy-14”后提交，已记录操作人员操作的机器。
2)在操作票左上角写“运行班号”；在问答试卷写姓名、运行班号。
3)操作票一共4张可以撕开使用，用完为止，最后交你认为正确的操作票。
多张操作票要有连续性。
4)考试共1小时30分，考试开始时先写操作票后仿真操作45分钟结束，以后发生的操作记录无效；最后45分钟写问答题。
5)考试作弊一次扣10分处理，倒闸操作中不得故意损坏操作系统程序，只要有操作记录就视为操作生效。
否则按无操作记录处理。
6)考试分值按100计算：其中20问答、20分操作票、60分上机操作。
编号：

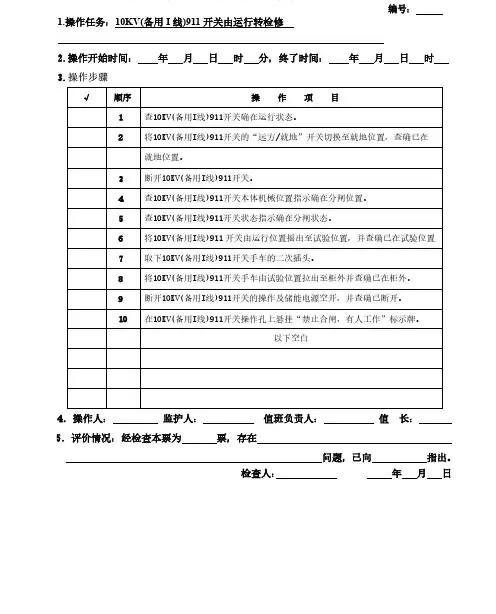

1.操作任务：10KV(备用I线)911开关由运行转检修
2.操作开始时间：年月日时分，终了时间：年月日时
3.
√顺序操作项目
1 查10KV(备用I线)911开关确在运行状态。
2 将10KV(备用I线)911开关的“远方/就地”开关切换至就地位置，查确已在
就地位置。
3 断开10KV(备用I线)911开关。
4 查10KV(备用I线)911开关本体机械位置指示确在分闸位置。
5 查10KV(备用I线)911开关状态指示确在分闸状态。
6 将10KV(备用I线)911开关由运行位置摇出至试验位置，并查确已在试验位置
7 取下10KV(备用I线)911开关手车的二次插头。
8 将10KV(备用I线)911开关手车由试验位置拉出至柜外并查确已在柜外。
9 断开10KV(备用I线)911开关的操作及储能电源空开，并查确已断开。
10 在10KV(备用I线)911开关操作孔上悬挂“禁止合闸，有人工作”标示牌。
以下空白
4．操作人：监护人：值班负责人：值长：
5．评价情况：经检查本票为票，存在
问题，已向指出。
检查人：年月日。

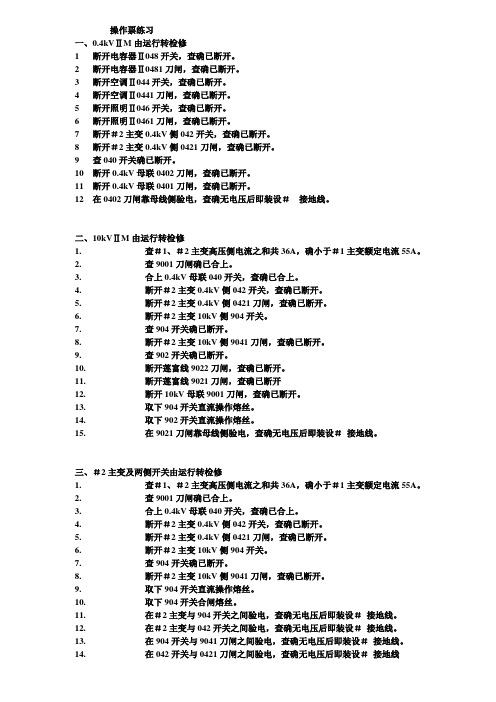

操作票练习一、0.4kVⅡM由运行转检修1断开电容器Ⅱ048开关，查确已断开。
2断开电容器Ⅱ0481刀闸，查确已断开。
3断开空调Ⅱ044开关，查确已断开。
4断开空调Ⅱ0441刀闸，查确已断开。
5断开照明Ⅱ046开关，查确已断开。
6断开照明Ⅱ0461刀闸，查确已断开。
7断开＃2主变0.4kV侧042开关，查确已断开。
8断开＃2主变0.4kV侧0421刀闸，查确已断开。
9查040开关确已断开。
10断开0.4kV母联0402刀闸，查确已断开。
11断开0.4kV母联0401刀闸，查确已断开。
12在0402刀闸靠母线侧验电，查确无电压后即装设＃接地线。
二、10kVⅡM由运行转检修1.查＃1、＃2主变高压侧电流之和共36A，确小于＃1主变额定电流55A。
2.查9001刀闸确已合上。
3.合上0.4kV母联040开关，查确已合上。
4.断开＃2主变0.4kV侧042开关，查确已断开。
5.断开＃2主变0.4kV侧0421刀闸，查确已断开。
6.断开＃2主变10kV侧904开关。
7.查904开关确已断开。
8.断开＃2主变10kV侧9041刀闸，查确已断开。
9.查902开关确已断开。
10.断开莲富线9022刀闸，查确已断开。
11.断开莲富线9021刀闸，查确已断开12.断开10kV母联9001刀闸，查确已断开。
13.取下904开关直流操作熔丝。
14.取下902开关直流操作熔丝。
15.在9021刀闸靠母线侧验电，查确无电压后即装设＃接地线。
三、＃2主变及两侧开关由运行转检修1.查＃1、＃2主变高压侧电流之和共36A，确小于＃1主变额定电流55A。
2.查9001刀闸确已合上。
3.合上0.4kV母联040开关，查确已合上。
4.断开＃2主变0.4kV侧042开关，查确已断开。
5.断开＃2主变0.4kV侧0421刀闸，查确已断开。
6.断开＃2主变10kV侧904开关。
7.查904开关确已断开。
8.断开＃2主变10kV侧9041刀闸，查确已断开。

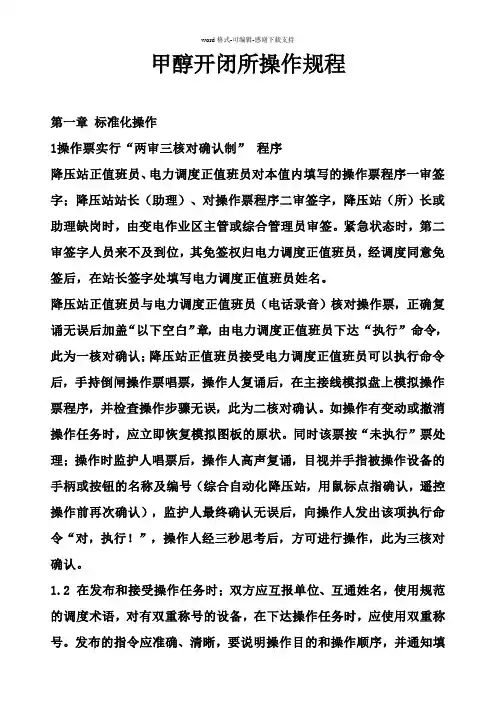

甲醇开闭所操作规程第一章标准化操作1操作票实行“两审三核对确认制”程序降压站正值班员、电力调度正值班员对本值内填写的操作票程序一审签字；降压站站长（助理）、对操作票程序二审签字，降压站（所）长或助理缺岗时，由变电作业区主管或综合管理员审签。
紧急状态时，第二审签字人员来不及到位，其免签权归电力调度正值班员，经调度同意免签后，在站长签字处填写电力调度正值班员姓名。
降压站正值班员与电力调度正值班员（电话录音）核对操作票，正确复诵无误后加盖“以下空白”章，由电力调度正值班员下达“执行”命令，此为一核对确认；降压站正值班员接受电力调度正值班员可以执行命令后，手持倒闸操作票唱票，操作人复诵后，在主接线模拟盘上模拟操作票程序，并检查操作步骤无误，此为二核对确认。
如操作有变动或撤消操作任务时，应立即恢复模拟图板的原状。
同时该票按“未执行”票处理；操作时监护人唱票后，操作人高声复诵，目视并手指被操作设备的手柄或按钮的名称及编号（综合自动化降压站，用鼠标点指确认，遥控操作前再次确认），监护人最终确认无误后，向操作人发出该项执行命令“对，执行！”，操作人经三秒思考后，方可进行操作，此为三核对确认。
1.2 在发布和接受操作任务时；双方应互报单位、互通姓名，使用规范的调度术语，对有双重称号的设备，在下达操作任务时，应使用双重称号。
发布的指令应准确、清晰，要说明操作目的和操作顺序，并通知填写操作票。
受令人接受任务时，将操作任务记入运行记录薄中，并按记录复诵，双方核对无误。
发布命令和接受命令的全过程必须录音。
1.3 本运行班执行的操作票必须由本运行班填写，他班填写的操作票对本班无效。
2 操作票填写标准2.1 一份操作票只能填写一个操作任务。
所谓“一个操作任务”，系指根据同一个操作命令，且为了相同的操作目的而进行的不间断的倒闸操作过程。
2.2 操作票应由操作人根据操作任务，设备系统的运行方式和运用状态填写。
2.3 填写操作任务时，应简明扼要地反映倒闸操作任务，使用设备双重称号。
倒闸操作票一、填写操操作作票的要求1、停电的操作要求1，先停底压，后停高压；先停负荷后停电源；先拉断器，后拉隔离开关（或刀开关）。
2，先拉负荷侧隔隔离开关，后拉电源侧隔离开关。
3，拉合隔离开关或刀开关之前应查与其串联的断路器确处断开位置。
4，先停出线开关后停主进开关。
5，每操作一项应查确以处在断开位置。
6，33、44、55、39、49、59不操作。
7，变压器解列之前查变压器的负荷分配情况，查运行的变压器有无过负荷。
8，非调度用户：若两路10KV供电时，两路10KV电源不允许合环，倒闸时必需先停后送。
调度用户：两路10KV电源可以合环，合环之前先解除过流保护跳闸压板，合环后恢复保护压板，并查合环电流。
9，全站停电应用21、22。
10，检修时：停电，验电，持标示牌。
11，备用分热备用和冷备用：冷备用籽路器、隔离开关（刀开关）都处入断开位置；热备用断路器处入断开位置，隔离开关（刀开关）处入合闸位置。
2、送电操作要求1，先电源，后送负荷；先送高压，后送低压；先合主进，后合出线；先合隔离开关，后断路器。
2，操作完后，查确以处在断开位置。
3，合隔离开关（刀开关）之前，应查断路器确处在断开位置。
4，先合电源侧隔离开关，后合负荷侧隔离开关。
5，电源必须PT二次电压应正常。
6，变压器送电后，必须听声音正常，充电三分钟。
7，变压器并列运行应满足并列运行条件，且分接开关在同一档位。
8，设备检修后再投入运行前，应先拆除临时接地线和标示牌。
9，当合401-2，402-2后应查变压器二次电压且正常。
10，操作前应先填写操作票，并在模拟板上模拟操作，无误后方可实际操作；操作时应两人，穿绝缘期靴，戴绝缘手套，执行复诵制，应有预令和动令。
二，填写操作票1、全站由检修转运行现行方式为：第一电源供电，2T运行带负荷；第二电源及1T备用。
1，拆201-2，电源侧1#临时接地线；2，拆201-2，手柄“禁止合闸有人工作”“已接地”标示牌；3，拆201-2电源侧2#临时接地线；4，摘202-2手柄“禁止合闸有人工作”“已接地”标示牌；5，查201、211、245、221、202、401、402、445确处断开位置；6，合21，查确以合上；7，合22，查确以合上；8，合201-2，查确以合上；9，合201-9，查确以合上；10，合201，查确以合上；12，合245-5，查确以合上；13，合245，查确以合上；14，合221-5，查确以合上；15，合221-2，查确以合上；16，合221，查确以合上；17，合402-2，查确以合上；18，合402-5，查确以合上；19，合402，查确以合上；20，合445-5，查确以合上；21，合445-4，查确以合上；22，合445，查确以合上；23，合低压各出线开关，查确以合上；24，合低压电容开关，查确以合上；25，合22，查确以合上；26，合202-2，查确以合上；27，合202-9，查确以合上；28，全面检查操作质量。
变电运行工区操作票填写规范一、变电站操作票填写说明1、单位名称的填写：填写工区（支公司）和变电站的全称，变电站名称按照站名+电压等级+变电站的顺序填写。
如：晋中供电分公司运行工区（支公司）晋中500kV变电站。
晋中供电分公司榆次工区（支公司）西郊110kV变电站。
2、操作票的编号：计算机生成和手工填写的操作票均应事先统一编号，并严格按编号顺序使用，所有操作票编号不能随意改动，不得出现空号、跳号、重号、错号。
3、操作任务的填写：（1）操作任务应反映操作对象、操作范围、操作目的和运用状态的转换，并使用设备双重称号，即电气设备的中文名称和编号。
设备双重称号按设备电压等级—设备名称—设备编号的顺序填写。
（2）一个操作任务用多张操作票时，在首页及以后几页操作票的最后一行填写“接下页×××号操作票”，不允许填在备注栏内。
（使用省公司生产管理系统的按程序格式执行）（3）每份操作票只能填写一个操作任务。
一个连续的操作任务不得拆分成若干单项任务而进行单项操作。
①双母接线方式，当其中一条母线需要停电检修时，倒母线操作和母线停电操作可填写一份操作票。
②对同一电压等级的不同母线电压互感器的依次停送电应分别填写操作票。
③10kV、35kV一条母线及母线上的全部出线间隔同时停（送）电时可以填写一份操作票，但在操作任务中必须填写所要操作的所有出线间隔的设备双重称号。
若母线与出线设备分别属地调和县调调度，地调可在操作前将母线调度权临时下放给县调值班员，操作票中发令人栏填写县调值班员的姓名。
④设备由检修状态转换为冷备用状态，必须作为一个独立的操作任务填写操作票。
⑤设备在热备用、冷备用、检修状态之间的转换，操作任务不得填写“停、送电”，只填写状态的转换。
⑥“拆除安全措施”不得作为操作任务，而应具体写明设备名称。
4、状态转换的填写：（1）如有检修设备时的倒母线操作，状态应按照该检修设备的目的状态填写。
（2）如系统方式变化引起的倒母线操作，则不须填写状态变化。
操作任务:220kV姚家站10kVII母由运行转检修1.拉开10kV#1所用变401开关2.检查10kV#1所用变401开关遥信指示正确3.拉开10kV#1所用变019开关4.检查10kV#1所用变019开关遥信指示正确5.拉开#2电容器017开关6.检查#2电容器017开关遥信指示正确7.拉开学院线016开关8.检查学院线016开关遥信指示正确9.拉开西江线015开关10.检查西江线015开关遥信指示正确11.拉开柴东线012开关12.检查柴东线012开关遥信指示正确13.拉开姚甸线011开关14.检查姚甸线011开关遥信指示正确15.拉开#1主变014开关16.检查#1主变014开关遥信指示正确17.检查10kVII母电压为零18.将#1所用变019开关方式把手由远方切至就地位置19.检查#1所用变019开关确已拉开20.将#1所用变019小车开关由工作位置拉至试验位置21.检查#1所用变019小车开关确已拉至试验位置22.将#2电容器017开关方式把手由远方切至就地位置23.检查#2电容器017开关确已拉开24.将#2电容器017小车开关由工作位置拉至试验位置25.检查#2电容器017小车开关确已拉至试验位置26.将学院线016开关方式把手由远方切至就地位置27.检查学院线016开关确已拉开28.将学院线016小车开关由工作位置拉至试验位置29.检查学院线016小车开关确已拉至试验位置30.将西江线015开关方式把手由远方切至就地位置31.检查西江线015开关确已拉开32.将西江线015小车开关由工作位置拉至试验位置33.检查西江线015小车开关确已拉至试验位置34.将柴东线012开关方式把手由远方切至就地位置35.检查柴东线012开关确已拉开36.将柴东线012小车开关由工作位置拉至试验位置37.检查柴东线012小车开关确已拉至试验位置38.将姚甸线011开关方式把手由远方切至就地位置39.检查姚甸线011开关确已拉开40.将姚甸线011小车开关由工作位置拉至试验位置41.检查姚甸线011小车开关确已拉至试验位置42.将#1主变014开关方式把手由远方切至就地位置43.检查#1主变014开关确已拉开44.将#1主变014小车开关由工作位置拉至试验位置45.检查#1主变014小车开关确已拉至试验位置46.拉开10 kV#2母PT二次保护电压小开关47.拉开10 kV#2母PT二次计量电压小开关48.将10 kV#2母PT 018小车摇至试验位置49.检查10 kV#2母PT018小车确已摇至试验位置50.验明10 kV#2母母线确无电压51.合上10 kV#2母D3接地刀闸52.检查10 kV#2母D3接地刀闸三相确已合好。
操作任务:220kV姚家站10kVII母由运行转检修
1.拉开10kV#1所用变401开关
2.检查10kV#1所用变401开关遥信指示正确
3.拉开10kV#1所用变019开关
4.检查10kV#1所用变019开关遥信指示正确
5.拉开#2电容器017开关
6.检查#2电容器017开关遥信指示正确
7.拉开学院线016开关
8.检查学院线016开关遥信指示正确
9.拉开西江线015开关
10.检查西江线015开关遥信指示正确
11.拉开柴东线012开关
12.检查柴东线012开关遥信指示正确
13.拉开姚甸线011开关
14.检查姚甸线011开关遥信指示正确
15.拉开#1主变014开关
16.检查#1主变014开关遥信指示正确
17.检查10kVII母电压为零
18.将#1所用变019开关方式把手由远方切至就地位置
19.检查#1所用变019开关确已拉开
20.将#1所用变019小车开关由工作位置拉至试验位置
21.检查#1所用变019小车开关确已拉至试验位置
22.将#2电容器017开关方式把手由远方切至就地位置
23.检查#2电容器017开关确已拉开
24.将#2电容器017小车开关由工作位置拉至试验位置
25.检查#2电容器017小车开关确已拉至试验位置
26.将学院线016开关方式把手由远方切至就地位置
27.检查学院线016开关确已拉开
28.将学院线016小车开关由工作位置拉至试验位置
29.检查学院线016小车开关确已拉至试验位置
30.将西江线015开关方式把手由远方切至就地位置
31.检查西江线015开关确已拉开
32.将西江线015小车开关由工作位置拉至试验位置
33.检查西江线015小车开关确已拉至试验位置
34.将柴东线012开关方式把手由远方切至就地位置
35.检查柴东线012开关确已拉开
36.将柴东线012小车开关由工作位置拉至试验位置
37.检查柴东线012小车开关确已拉至试验位置
38.将姚甸线011开关方式把手由远方切至就地位置
39.检查姚甸线011开关确已拉开
40.将姚甸线011小车开关由工作位置拉至试验位置
41.检查姚甸线011小车开关确已拉至试验位置
42.将#1主变014开关方式把手由远方切至就地位置
43.检查#1主变014开关确已拉开
44.将#1主变014小车开关由工作位置拉至试验位置
45.检查#1主变014小车开关确已拉至试验位置
46.拉开10 kV#2母PT二次保护电压小开关
47.拉开10 kV#2母PT二次计量电压小开关
48.将10 kV#2母PT 018小车摇至试验位置
49.检查10 kV#2母PT018小车确已摇至试验位置
50.验明10 kV#2母母线确无电压
51.合上10 kV#2母D3接地刀闸
52.检查10 kV#2母D3接地刀闸三相确已合好。
