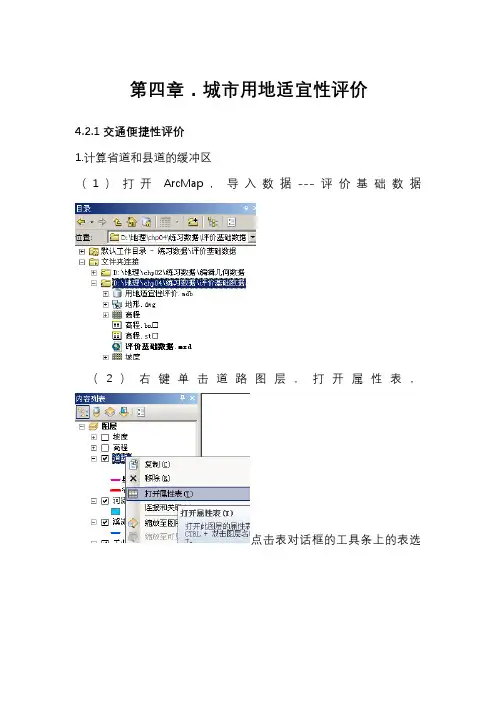

第四章。城市用地适宜性评价
4.2、1交通便捷性评价
1。计算省道与县道得缓冲区
(1)打开ArcMap,导入数据-—-评价基础数据
(2)右键单击道路图层,打开属性
表,点击表对话框得工具条上得表选项,选择“按属性选择”。
(3)选择上部列表框中得“类型"字段,单击“获取唯一值”。
(4)点击下部输入框,双击类型字段,单击= 按钮,再双击“省
道”
(5)点击应用,可以发现所有“类型”字段值为“省道”得要素被选
中。
缓冲区分析
(6)在目录面板中,打开邻域分析---——多环缓冲区。
(7)设置“输入要素"为“道路”,设置“输出要素”为分析过程数据————-省道缓冲区。
(8)设置距离,分别为1000、1500、3000、5000米缓冲距离。设置缓冲区单位为‘米’、
(9)在字段名输入“离省道距离",该字段用来记录缓冲多边形得名
称。
(10)点击确定后开始计算缓冲区,完成后如下图所示、
相同方法,计算县道缓冲区
,
其中设置缓冲距离为250、500、1000、2000、5000米。设置字段名为“离县道距
离”。得图
2.综合省道缓冲区与县道缓冲区
(1)联合叠加“省道缓冲区”与“县道缓冲区",在目录中,打开叠
加分析——--联合。
(2)点击“联合"对话框,设置“输出类要素"为“分析过程数据—-—-—交通便捷性评价"、点击确定。
(3)打开上一步生成得“交通便捷性评价”属性表
。添加短整型类型得“评价值”字段
。
(4)右键点击“评价值”字段,在弹出菜单中选择“字段计算器”
、
(5)选择“VB脚本”。勾选“显示代码块”,在“预逻辑脚本代码”栏中输入:如下图
(6)在评价值栏中输入“value”。
(7)点击确定,评价计算完成后,根据“评价值”字段,对“交通便捷
性评价“图层作类别符号化后得结果、
3.转换成栅格数据
(1)在目录面板,打开“转栅格----—面转栅格”、
(2)设置“输入要素”为“交通便捷性评价”。设置“值字段”为“评价值”字段。
(3)设置“输出栅格数据集”为“用地适宜性评价——-——交通评价”
。
(4)设置“像元大小"为10,这就是每个栅格得边长、
(5)设置栅格数据得范围。点击“环境….”按钮,展开“处理范围"项,设置“范围”项为“与图层研究范围”相
同,点击确
定。
(6)软件未许可,没有得出结果。
4、2、2环境适宜性评价
一、滨水环境评价
1.计算河流得缓冲区
(1)为“河流"类要素作“多环缓冲区”分析,计算设
置“输出要素”为“分析过程数据—----河流
缓冲区”
设置缓冲距离为250、500、5000,设置“字
段名”为“离河道距离”,勾选“仅外部多边形”、
2。计算溪流得缓冲区
(1)为“溪流"类要素作“多环缓冲区”计算,设置“输出要素”为“分析过程数据——-—溪流缓冲
区”
,设置缓冲距离为100、200、5000米,设置“字段名”为“离溪距离”
。
联合上述两个输出得要素类,输出要素类为“分析过程数据—--—滨水环境评价”
。
3、综合评价
为“滨水环境评价"要素类添加“短整型”字段“评价值”,然后打开该字段得字段计算器
选择“VB脚本”,勾选“显示代码块”,在“预逻辑脚本代码”栏
中,输入
在“评价值”栏中输入“value",点击确定,得
4。转换成栅格数据
打开“转栅格-----面转栅格”。(面转栅格做不了)设置“值字段”为“评价值”字段,用该字段得值构建栅格数据,设置“输出栅格数据集”为“评价基础数据--—-用地适宜性评价-—-滨水评价”,设置“单元大小”为10,设置栅格数据得范围
为“与图层研究范围相同"。最终得“滨水评价"。
4、2。2计算工业区得缓冲区
(1)为“工业”要素类作“多环缓冲区”计算,设置“输出要素”为“分析过程数据-----工业缓冲区”
设置缓冲距离为100、200、1000、5000,设置字段名为“离工业距离”,勾选“仅外部多边形”
。
(2)启动“叠加分析--—-更新”工具
,设置“输入要素”为“工业缓冲区”,设置“更新要素",为“工业”。设置“输出要素类”为“分析过程数据-—--—工业缓冲区2”
点击确定。
(3)(更新做不了)打开“工业缓冲区2”得属性表,我们可以瞧到多了两行记录,这就就是那两个工业区。用“字段计算器”设置这两行记录得“离工业距离”字段得值为“0”,代表它们位于工业区范围内。
(4)为“工业缓冲区2”要素类添加“短整型”字段“评价值”,然后打开该字段得“字段计算器”,设置“字段计算器”、选择“VB”脚本,勾选显示代码块,在预逻辑脚本代码栏中,输入。
在评价值栏中输入“value",点击确定、
(5)转换成栅格数据、打开“转栅格---—-面转栅格"、设置“值字段”为评价值字段,设置“输出栅格数据集”为“用地适宜性评价-----工业评价”设置单元大小为“10”,设置栅格数据得范围为“与图层研究范围相同”。
4.2。3森林环境评价
其评价得基本步骤与远离工业污染评价得步骤基本相同。最终得“森林评价”。
4.2、4城市氛围评价
(1)对镇作缓冲区分析、选择“居民点”要素类中得类型为“城镇”得要素。
