交流接触器的拆装与检修作者姓名：鹿有强单位：迁西县职业技术教育中心联系电话：邮箱：项目交流接触器的拆装与检修授课班级15电工1、2班授课人鹿有强课型理实一体授课地点一体化实训室课时 2 教材主教材：《电力拖动控制线路与技能训练》参考教材：《维修电工基本技能训练》、《维修电工（中级）》教学目标知识目标：通过本项目的学习，使学生掌握交流接触器的内部结构、拆装与检修的要求和注意事项。

技能目标：通过本项目的学习，使学生熟练掌握交流接触器拆装与检修方法，并进一步培养学生的动手能力和良好的操作习惯。

情感目标：通过本项目的学习，激发学生学习的兴趣，培养学生的团队合作精神，并树立起质量观念、节约意思和安全意识。

教学内容1、交流接触器的拆装过程2、交流接触器的检测3、交流接触器触点的修复教学重点交流接触器各部件的位置关系、拆装方法及注意事项（结合多媒体课件和实物操作演示重点讲解，启发学生主动思考，提供学生参与机会，同时要求学生反复练习）教学难点交流接触器的检测和触点修复要求（结合多媒体课件和实物操作演示重点讲解，启发学生主动思考，同时要求学生重点记忆）教学方法设计采用引导、示范讲解、实训练习、分组讨论等教学方法，边讲边练，讲练结合。

（两课时连上,第一课时以讲解演示示范为主，练习操作为辅,第二课时以学生训练为主，结合教师巡回指导）教学内容师生互动教学过程一、新课导入生产车间2.5米立车拖动右臂的电动机不运行，经检测发现交流接触器主触头烧毁，需进行更换维修，我们总不能因为交流接触器出现故障就都去更换新的吧，那样造价就太高了，所以就要求我们对交流接触器器件本身进行维修，而要去修理交流接触器，我们必须掌握交流接触器的拆装与检修方法，下面我们就以德力西生产的型号为CDC10-10型交流接触器为例学习它的拆装与检修方法。

引导学生列举一些平时接触过或听说过的交流接触器损坏引起的电气控制线路故障，接触器的损坏点及处理方法。

直接更换新的——增加生产成本。

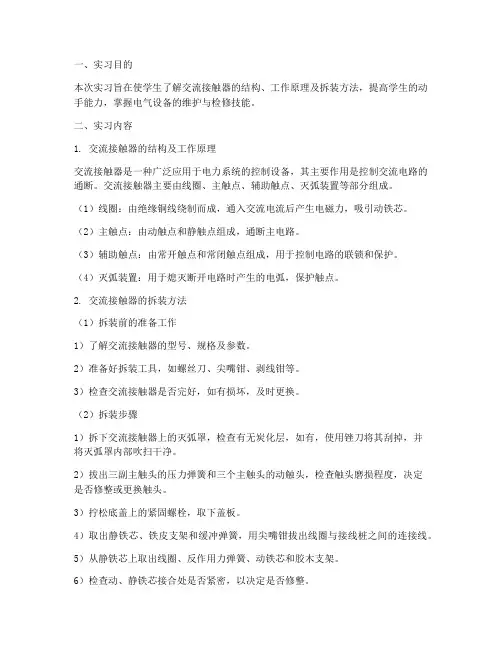

一、实习目的本次实习旨在使学生了解交流接触器的结构、工作原理及拆装方法，提高学生的动手能力，掌握电气设备的维护与检修技能。

二、实习内容1. 交流接触器的结构及工作原理交流接触器是一种广泛应用于电力系统的控制设备，其主要作用是控制交流电路的通断。

交流接触器主要由线圈、主触点、辅助触点、灭弧装置等部分组成。

（1）线圈：由绝缘铜线绕制而成，通入交流电流后产生电磁力，吸引动铁芯。

（2）主触点：由动触点和静触点组成，通断主电路。

（3）辅助触点：由常开触点和常闭触点组成，用于控制电路的联锁和保护。

（4）灭弧装置：用于熄灭断开电路时产生的电弧，保护触点。

2. 交流接触器的拆装方法（1）拆装前的准备工作1）了解交流接触器的型号、规格及参数。

2）准备好拆装工具，如螺丝刀、尖嘴钳、剥线钳等。

3）检查交流接触器是否完好，如有损坏，及时更换。

（2）拆装步骤1）拆下交流接触器上的灭弧罩，检查有无炭化层，如有，使用锉刀将其刮掉，并将灭弧罩内部吹扫干净。

2）拔出三副主触头的压力弹簧和三个主触头的动触头，检查触头磨损程度，决定是否修整或更换触头。

3）拧松底盖上的紧固螺栓，取下盖板。

4）取出静铁芯、铁皮支架和缓冲弹簧，用尖嘴钳拔出线圈与接线桩之间的连接线。

5）从静铁芯上取出线圈、反作用力弹簧、动铁芯和胶木支架。

6）检查动、静铁芯接合处是否紧密，以决定是否修整。

7）检查短路环是否完好。

8）维修完毕，将各零部件擦拭干净。

按拆卸的逆顺序装配接触器。

（3）拆装注意事项1）拆装过程中，注意保持各部件的清洁，防止灰尘进入。

2）拆装过程中，注意保护线圈，防止线圈受损。

3）拆装过程中，注意观察各部件的磨损情况，如有损坏，及时更换。

4）拆装过程中，注意安全，防止触电。

三、实习总结通过本次实习，我对交流接触器的结构、工作原理及拆装方法有了更深入的了解。

在拆装过程中，我学会了如何正确使用工具，掌握了电气设备的维护与检修技能。

以下是我对本次实习的几点体会：1. 交流接触器拆装过程中，要注意安全，防止触电。

交流接触器的常见故障及维修方法
一、常见故障
1、接触不良。

由于接触表面或接触件磨损、灰尘、绝缘油污染和发热等，造成接触不良，电阻大，触头弹簧受力不足，容易出现烧断现象。

2、过载故障。

接触器的重压端子电流超过规定电流，容易发生过载保护动作，从而导致接触器的早期故障。

3、接触失灵故障。

操作机构发生故障，使得接触器无法正常操作，或是弹簧受力不足，未能形成良好的触点，导致触头接触不良、断路也无法正常完成。

4、散热故障。

由于接触器内部失去散热功能，温度较高，造成机械动作失灵，导致接触器无法正常操作。

二、接触器的维修方法
1、清洗接触器。

拆开接触器，并将接触头、滑动部位等全部清洗掉去，用软毛刷深入细致地清洁，然后再用溶剂湿擦，以去除灰尘等杂质，用干布擦干，最后用电气擦洗机，将毛刺剔除。

2、接触元件的更换。

拆下接触器，检查接触表面，如发现表层磨损和焊接斑点损坏，应更换接触元件，需要在专业机构更换，然后对新元件进行安装并测试，以确保其质量合格。

3、安装新元件。

教授科目《维修电工》计划课时4课时讲解1课时，指导3课时授课人张风莉授课班级初级教学方法示范讲授法授课时间2012.4.19第三节讲授课题交流接触器认识、拆装及检修教学目的知识目标1、了解交流接触器外观。

2、了解交流接触器的内部结构。

3、熟悉交流接触器的工作原理。

4、掌握交流接触器的拆装顺序及检修内容。

技能目标：1、能正确认识各个型号的交流接触器。

2、能够拆装交流接触器。

3、能够检修交流接触器。

4、规范操作。

5、监督、联保互保。

情感目标：1、培养学生的安全意识。

2、激发学生的学习兴趣，培养团队合作精神。

教学重点接触器主触点和辅助触点的拆装。

教学难点接触器安装时各元件的位置及检修方法。

教具交流接触器、常用电工工具新课导入由技能鉴定考核要求导入。

组织教学：1、检查学生的劳保使用情况。

2、检查学生的出勤。

3、准备实习物品、工具。

主课、辅课教师新课教学：1、交流接触器的认识：铭牌、接线端子、固定位置、物品价格、常用牌子等。

2、示范拆解交流接触器，依次拆灭弧罩到分离动铁心和塑料支架及减震纸片，仔细有序，保留好各个零部件和螺钉。

1）、卸下灭弧罩。

2）、拉紧主触头动触点定位弹簧夹，将主触头动触点侧转45度后，取下主触头动触点和压力弹簧片。

3）、取下主触头静触点。

4）、松开辅助常闭静触头的螺钉，卸下常闭静触头。

5）、松开辅助常开静触头的螺钉，卸下常开静触头。

6）、用手按压底盖板，并卸下螺钉。

7）、取下减震纸片。

8）、取出静铁心。

9）、取出静铁心支架。

10）、取出缓冲弹簧。

11）、拔出线圈弹簧片，取出线圈。

12）、取出反作用弹簧。

13）、取出动铁心及塑料支架。

14）、取出定位销。

15）、分离动铁心及塑料支架。

主课讲解、示范。

辅课教师辅助示范。

16、）取出减震纸片。

3、重新认识、检修接触器的各个部件。

1）、万用表测量电阻的步骤（测电阻：1—6步骤；测电压：1-5步骤。

）。

2）、测量交流接触器线圈电阻（500欧姆-1000欧姆）。

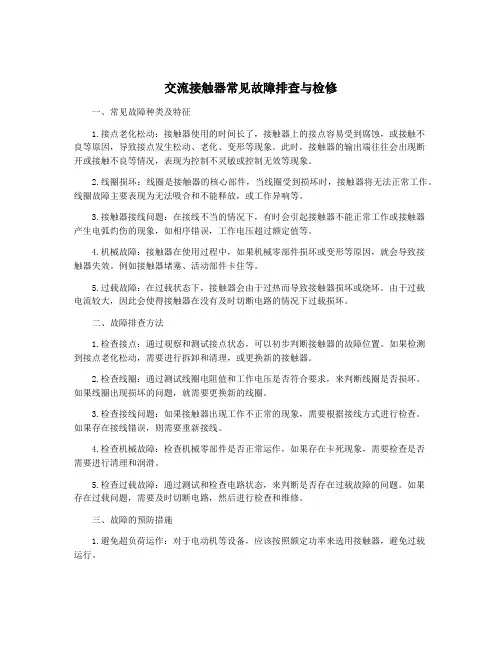

交流接触器常见故障排查与检修一、常见故障种类及特征1.接点老化松动：接触器使用的时间长了，接触器上的接点容易受到腐蚀，或接触不良等原因，导致接点发生松动、老化、变形等现象。

此时，接触器的输出端往往会出现断开或接触不良等情况，表现为控制不灵敏或控制无效等现象。

2.线圈损坏：线圈是接触器的核心部件，当线圈受到损坏时，接触器将无法正常工作。

线圈故障主要表现为无法吸合和不能释放，或工作异响等。

3.接触器接线问题：在接线不当的情况下，有时会引起接触器不能正常工作或接触器产生电弧灼伤的现象，如相序错误，工作电压超过额定值等。

4.机械故障：接触器在使用过程中，如果机械零部件损坏或变形等原因，就会导致接触器失效。

例如接触器堵塞、活动部件卡住等。

5.过载故障：在过载状态下，接触器会由于过热而导致接触器损坏或烧坏。

由于过载电流较大，因此会使得接触器在没有及时切断电路的情况下过载损坏。

二、故障排查方法1.检查接点：通过观察和测试接点状态，可以初步判断接触器的故障位置。

如果检测到接点老化松动，需要进行拆卸和清理，或更换新的接触器。

2.检查线圈：通过测试线圈电阻值和工作电压是否符合要求，来判断线圈是否损坏。

如果线圈出现损坏的问题，就需要更换新的线圈。

3.检查接线问题：如果接触器出现工作不正常的现象，需要根据接线方式进行检查。

如果存在接线错误，则需要重新接线。

4.检查机械故障：检查机械零部件是否正常运作，如果存在卡死现象，需要检查是否需要进行清理和润滑。

5.检查过载故障：通过测试和检查电路状态，来判断是否存在过载故障的问题。

如果存在过载问题，需要及时切断电路，然后进行检查和维修。

三、故障的预防措施1.避免超负荷运作：对于电动机等设备，应该按照额定功率来选用接触器，避免过载运行。

2.定期保养：定期对接触器进行清洁、润滑和调整，来防止机械零件的磨损和老化，同时减轻接触器的负担。

3.合理使用：避免频繁开关、多次启动等操作，对接触器的寿命有很大影响。

接触器拆解检查指导书一、交流接触器型号：CJX2 2510 AC220V本指导书以新型交流接触器CJX2系列为例，简要说明拆解及检查要领：二、工具准备：十字改锥、一字改锥、电笔等。

三、拆解检查操作顺序：第一步用十字改锥拆除上下两个安装螺丝将端子螺丝松至如图状态，取出静触头第四步将接触器打开第三步用电笔或一字改锥将接触器端子罩拆除（用力要适中）动铁心、弹簧及触头系统检查触点情况，不平整的进行修磨，烧蚀严重的更换取出动铁心及触头机构检查内容检查内容检查动静铁心极面是否平整，是否有污物，修磨或清理；检查弹簧是否变形。

第六步检查短路环是否破损反序安装检查完毕，按上述反序安装即可，注意弹簧位置不要放四、交流接触器常见故障原因分析及解决措施：1.故障现象：通电不吸合。

原因分析及解决方法：（1）线圈供电线路断路：检查线路，找出断点处理好。

（2）线圈本身断路：检测线圈，更换。

（3）启动按钮接触不良：更换按钮。

（4）线圈额定电压与实际不符：更换符合要求的线圈。

（5）动铁心或动触头被卡住：检查调整。

2.故障现象：运行中铁心噪音大或发生振动。

原因分析及解决方法：（1）线圈电压不足：检测线圈电压，调整。

（2）铁芯有污垢或磨损过度而造成不平：清理、打磨铁心。

（3）短路环断裂：更换接触器。

（4）可动部分配合不当：查明原因后调整或更换。

（5）反作用力过大：更换合适的弹簧。

3.故障现象：松开启动按钮后接触器立即释放。

原因分析及解决方法：（1）接触器辅助触头接触不良：清理辅助触头或更换。

（2）控制回路触头接触不良：检查控制回路触头或线路。

4.故障现象：断电后接触器不释放。

原因分析及解决方法：（1）反作用力小：换上合适的弹簧。

（2）剩磁过大：更换线圈或接触器。

（3）接触器铁芯有脏污：清理铁心。

（4）可动部分被卡住：检查清除障碍物或调整被卡位置。

（5）动静触头熔粘在一起：查明原因，清理或更换。

（6）控制回路接线有错：检查线路，重新配线。

交流接触器常见故障排查与检修交流接触器是一种常用于电气控制系统中的电器元件，其作用是控制电路的通断。

在长期的使用过程中，交流接触器也会出现一些故障，影响其正常的工作。

对交流接触器常见故障的排查与检修是非常重要的。

本文将从常见故障的类型、排查方法和检修步骤等方面进行详细介绍，希望能对工程技术人员有所帮助。

一、常见故障类型1. 接触器失灵交流接触器失灵是指在输入电压正常的情况下，输出端无法进行控制的现象。

这种情况通常是由于接触器内部触点磨损、接触不良或者焊接不良导致的。

导致这种故障的原因多种多样，需要仔细排查。

2. 触点烧坏触点烧坏是交流接触器常见的故障类型之一，通常是由于触点长时间通电形成电弧，烧坏触点的情况。

触点烧坏会导致交流接触器无法正常工作，严重影响电气控制系统的正常运行。

3. 线圈断路或短路线圈是交流接触器的重要组成部分，如果线圈发生断路或者短路，都会导致接触器无法正常动作。

当线圈断路时，交流接触器将无法吸合；而线圈短路会导致过大的电流通过，可能损坏其他电器元件。

4. 欠压或过压交流接触器在使用过程中会遇到欠压或者过压的情况，这会直接影响交流接触器的工作稳定性。

欠压或过压会导致接触器无法吸合或者频繁动作，严重影响电气控制系统的正常运行。

二、排查方法1. 触点检查首先需要检查触点的连接情况，观察是否有焊接不良、接触不良等情况。

如果发现触点烧坏，需要及时更换新的触点。

还可以通过万用表来检查触点的导通情况，以确定是否存在接触不良的情况。

2. 线圈检查使用万用表来检查线圈的导通情况，以确定是否存在断路或者短路的情况。

如果发现线圈断路，需要及时更换新的线圈；如果发现线圈短路，需要对线圈进行绝缘处理或者更换新的线圈。

3. 电压检查使用数字电压表来检查交流接触器的工作电压，以确定是否存在欠压或者过压的情况。

如果发现欠压或者过压，需要及时采取相应的措施来解决这一问题。

三、检修步骤1. 断电检修在进行交流接触器的检修之前，需要首先切断电源，确保安全。

电工实训课题一例交流接触器的拆装与检修作者：赵新建来源：《赢未来》2017年第13期摘要：交流接触器在使用过程中出现故障，必须及时进行修理，以保证电力拖动控制系统可靠地工作。

常见的故障有衔铁与铁心吸不上或吸力不足，衔铁与铁心不释放或释放缓慢，电磁噪声大，线圈过热或烧毁，对于以上故障要及时拆装与检修。

关键词：交流接触器；接触器主触头；接触器吸引线圈；衔铁与铁心；电磁噪声中图分类号：TM1-4 文献标识码：A 文章编号：2095-3178（2018）06-0187-01在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大，适用于频繁操作和远距离控制。

是自动控制系统中的重要元件之一。

一、实训目的1.学会交流接触器的选择及使用方法。

2.了解交流接触器的结构，掌握交流接触器的工作原理，熟悉交流接触器的拆卸与装配工艺，并能对常见故障进行正确的检修。

二、器材、工具及仪表器材：CJ10-20 交流接触器 1 只、BV1.5mm2 聚氯乙烯铜导线 4米。

工具：螺钉旋具、电工刀、尖嘴钳、剥线钳、镊子等。

仪表：MF47 型万用表、5050 型兆欧表。

三、实训步骤1.交流接触器的选择电力拖动系统中，交流接触器的可按下列方法选用：（1）选择接触器主触头的额定电压：接触器主触头的额定电压应大于或等于控制电路的额定电压。

（2）选择接触器主触头的额定电流：主触头的额定电流应等于负载的额定电流。

控制电动机时，主触头的额定电流应大于或稍大于电动机的额定电流。

一般按下列经验公式计算：IC=（PN×103）/（K×UN）式中：K-经验系数，一般取1-1.4。

PN-被控制电动机的额定功率（KW）。

UN-被控制电动机的额定电压（V）。

实验一交流接触器的拆装
本实验旨在帮助学生了解交流接触器的组成结构和拆装过程。

交流接触器是一个电子元件，用于开关电路或控制电流。

它由主触点、辅触点、线圈和磁芯等部分组成。

实验材料及器材：
1. 交流接触器
2. 螺丝刀
3. 手套
4. 安全眼镜
实验步骤：
1. 关闭电路板电源
2. 卸下接触器上的螺丝
3. 仔细观察接触器的主触点、辅触点、线圈和磁芯等部分
4. 将线圈轻轻拆下来，并检查其电线是否紧固，是否有损坏等情况
5. 检查主触点和辅触点的接触面是否平整，是否干净，是否有氧化等情况
6. 检查磁芯是否正常，是否有裂纹等情况
7. 按照相反的顺序将接触器重新组装起来
8. 启动电路板电源，检查接触器是否正常工作
实验注意事项：
1. 操作人员必须佩戴手套和安全眼镜
2. 操作前必须关闭电路板电源
3. 拆卸接触器时不要过度用力，以免损坏接触器
4. 拆卸接触器时注意不要弄脏其中的部分
5. 操作时要注意安全，防止电击等事故的发生。

结论：
通过本实验，学生可以了解交流接触器的组成结构和拆装过程。

在实际应用中，交流接触器在各种场合都起到了重要的作用，比如电梯的控制系统，压缩机等机械设备中的控制系统。

在维护这些机械设备时，必须了解交流接触器的基本结构和拆装方法，才能更好地进行保养和维修工作。
