交流接触器的拆装与检修

交流接触器的拆装与检修作者姓名：鹿有强单位：迁西县职业技术教育中心联系电话：邮箱：项目交流接触器的拆装与检修授课班级15电工1、2班授课人鹿有强课型理实一体授课地点一体化实训室课时 2 教材主教材：《电力拖动控制线路与技能训练》参考教材：《维修电工基本技能训练》、《维修电工（中级）》教学目标知识目标：通过本项目的学习，使学生掌握交流接触器的内部结构、拆装与检修的要求和注意事项。

技能目标：通过本项目的学习，使学生熟练掌握交流接触器拆装与检修方法，并进一步培养学生的动手能力和良好的操作习惯。

情感目标：通过本项目的学习，激发学生学习的兴趣，培养学生的团队合作精神，并树立起质量观念、节约意思和安全意识。

教学内容1、交流接触器的拆装过程2、交流接触器的检测3、交流接触器触点的修复教学重点交流接触器各部件的位置关系、拆装方法及注意事项（结合多媒体课件和实物操作演示重点讲解，启发学生主动思考，提供学生参与机会，同时要求学生反复练习）教学难点交流接触器的检测和触点修复要求（结合多媒体课件和实物操作演示重点讲解，启发学生主动思考，同时要求学生重点记忆）教学方法设计采用引导、示范讲解、实训练习、分组讨论等教学方法，边讲边练，讲练结合。

（两课时连上,第一课时以讲解演示示范为主，练习操作为辅,第二课时以学生训练为主，结合教师巡回指导）教学内容师生互动教学过程一、新课导入生产车间2.5米立车拖动右臂的电动机不运行，经检测发现交流接触器主触头烧毁，需进行更换维修，我们总不能因为交流接触器出现故障就都去更换新的吧，那样造价就太高了，所以就要求我们对交流接触器器件本身进行维修，而要去修理交流接触器，我们必须掌握交流接触器的拆装与检修方法，下面我们就以德力西生产的型号为CDC10-10型交流接触器为例学习它的拆装与检修方法。

引导学生列举一些平时接触过或听说过的交流接触器损坏引起的电气控制线路故障，接触器的损坏点及处理方法。

直接更换新的——增加生产成本。

1230.1mm 纸条测初、终压力。

1.原理图2.常见故障85% 故应检查电源。

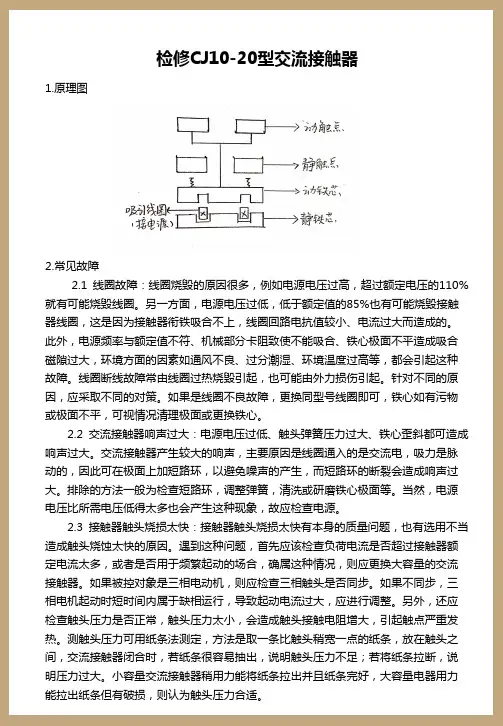

 如果不同步，三相电机检修CJ10-20型交流接触器1.原理图2.常见故障2.1 线圈故障：线圈烧毁的原因很多，例如电源电压过高，超过额定电压的110%就有可能烧毁线圈。

另一方面，电源电压过低，低于额定值的85%也有可能烧毁接触器线圈，这是因为接触器衔铁吸合不上，线圈回路电抗值较小、电流过大而造成的。

此外，电源频率与额定值不符、机械部分卡阻致使不能吸合、铁心极面不平造成吸合磁隙过大，环境方面的因素如通风不良、过分潮湿、环境温度过高等，都会引起这种故障。

线圈断线故障常由线圈过热烧毁引起，也可能由外力损伤引起。

针对不同的原因，应采取不同的对策。

如果是线圈不良故障，更换同型号线圈即可，铁心如有污物或极面不平，可视情况清理极面或更换铁心。

  2.2 交流接触器响声过大：电源电压过低、触头弹簧压力过大、铁心歪斜都可造成响声过大。

交流接触器产生较大的响声，主要原因是线圈通入的是交流电，吸力是脉动的，因此可在极面上加短路环，以避免噪声的产生，而短路环的断裂会造成响声过大。

排除的方法一般为检查短路环，调整弹簧，清洗或研磨铁心极面等。

当然，电源电压比所需电压低得太多也会产生这种现象，故应检查电源。

  2.3 接触器触头烧损太快：接触器触头烧损太快有本身的质量问题，也有选用不当造成触头烧蚀太快的原因。

遇到这种问题，首先应该检查负荷电流是否超过接触器额定电流太多，或者是否用于频繁起动的场合，确属这种情况，则应更换大容量的交流接触器。

如果被控对象是三相电动机，则应检查三相触头是否同步。

如果不同步，三相电机起动时短时间内属于缺相运行，导致起动电流过大，应进行调整。

另外，还应检查触头压力是否正常，触头压力太小，会造成触头接触电阻增大，引起触点严重发热。

测触头压力可用纸条法测定，方法是取一条比触头稍宽一点的纸条，放在触头之间，交流接触器闭合时，若纸条很容易抽出，说明触头压力不足；若将纸条拉断，说明压力过大。

交流接触器常见故障排查与检修全文共四篇示例，供读者参考第一篇示例：交流接触器是工业生产中常见的电气设备，它起着控制和保护电路的作用。

由于长期使用或者操作不当，交流接触器常会出现一些故障，影响设备的正常运行。

对于交流接触器的常见故障排查与检修，是工程技术人员需要熟悉的内容。

接下来，我们将针对交流接触器的常见故障进行分析，并探讨相应的检修方法。

一、接触器不能动作1. 检查电源：首先要检查接触器的供电情况，确保电源线路完好，并且有稳定的电压供应。

如果供电正常，则需要继续进行下一步检查。

2. 检查控制回路：接触器的正常动作需要外部的控制信号，因此需要检查控制回路，包括控制线路和控制设备，确保信号能够正常传输到接触器。

3. 检查触点：如果以上两项都正常，那么可能是接触器内部的触点出现了故障。

需要拆下接触器进行检查，清洁触点或者更换损坏的触点。

1. 触点粘连：接触器在长时间使用后，触点可能会由于灰尘和氧化而粘连，导致接触器的动作不灵敏或者不能完全闭合。

这时需要拆下接触器进行清洁和打磨触点。

2. 电磁线圈故障：接触器的电磁线圈出现故障会导致接触器无法正常动作。

需要检查线圈的绝缘情况和连接状态，如果发现故障，则需要更换线圈。

3. 空气间隙不足：接触器的动作需要足够的空气间隙，如果间隙不足会导致接触器动作异常。

需要调整接触器的结构，确保空气间隙符合要求。

三、触点磨损严重1. 触点磨损是接触器常见的故障之一，长期使用后会出现触点磨损严重的情况。

这时需要拆下接触器，检查触点磨损情况，如果已经严重磨损，需要更换新的触点。

2. 触点氧化：触点在长期使用后，容易因为与空气中的氧化物接触而产生氧化现象，导致触点表面失去导电性。

需要进行清洁和打磨，或者更换新的触点。

四、接触器发热1. 最常见的原因是接触器长时间工作后，在触点处产生的接触电阻使得触点发热。

这时需要检查接触器的负载情况，确保负载在接触器的额定范围内，避免过载导致发热。

电工实训课题一例交流接触器的拆装与检修作者：赵新建来源：《赢未来》2017年第13期摘要：交流接触器在使用过程中出现故障，必须及时进行修理，以保证电力拖动控制系统可靠地工作。

常见的故障有衔铁与铁心吸不上或吸力不足，衔铁与铁心不释放或释放缓慢，电磁噪声大，线圈过热或烧毁，对于以上故障要及时拆装与检修。

关键词：交流接触器；接触器主触头；接触器吸引线圈；衔铁与铁心；电磁噪声中图分类号：TM1-4 文献标识码：A 文章编号：2095-3178（2018）06-0187-01在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大，适用于频繁操作和远距离控制。

是自动控制系统中的重要元件之一。

一、实训目的1.学会交流接触器的选择及使用方法。

2.了解交流接触器的结构，掌握交流接触器的工作原理，熟悉交流接触器的拆卸与装配工艺，并能对常见故障进行正确的检修。

二、器材、工具及仪表器材：CJ10-20 交流接触器 1 只、BV1.5mm2 聚氯乙烯铜导线 4米。

工具：螺钉旋具、电工刀、尖嘴钳、剥线钳、镊子等。

仪表：MF47 型万用表、5050 型兆欧表。

三、实训步骤1.交流接触器的选择电力拖动系统中，交流接触器的可按下列方法选用：（1）选择接触器主触头的额定电压：接触器主触头的额定电压应大于或等于控制电路的额定电压。

（2）选择接触器主触头的额定电流：主触头的额定电流应等于负载的额定电流。

控制电动机时，主触头的额定电流应大于或稍大于电动机的额定电流。

一般按下列经验公式计算：IC=（PN×103）/（K×UN）式中：K-经验系数，一般取1-1.4。

PN-被控制电动机的额定功率（KW）。

UN-被控制电动机的额定电压（V）。

维修电工（五级）应会考试内容考位编号序号名称指导手册页码 *考核范围配分（分）考试时间11.1.1动力电气线路敷设P162七选一1530分钟21.1.2室内照明线路导线敷设P723，81.2.1用PVC管明装两地控制一台白炽灯并有一个插座的线路P7541.2.2荧光灯线路安装P7751.2.3用PVC管明装一盏白炽灯、一个门铃并有一个插座的线路P7761.2.4安装直接式单相有功电能表组成的量电装置线路P787 1.2.5安装经电流互感器接入单相有功电能表组成的量电装置线路P799，191.3.1三相异步电动机延时起动、延时停止控制电路安装调试P80十选一2560分钟10，201.3.2三相异步电动机正反转控制电路安装调试P16711，211.3.3两台三相异步电动机顺序启动、顺序停止控制电路安装调试P8312，221.3.4工作台自动往返控制电路安装调试P8513，231.3.5三相异步电动机按钮、接触器双重联锁的正反转控制电路安装调试P8714，241.3.6三相异步电动机连续运行与点动混合控制电路安装调试P88151.3.7三相异步电动机串电阻减压启动控制电路安装调试P90161.3.8三相异步电星-三角减压启动控制电路安装调试P92171.3.9三相异步电反接制动控制电路安装调试P9418 1.3.10带抱闸制动的异步电动机二地控制电路控制电路安装调试P95252.1.1三相异步电动机定子绕组引出线首尾端判断、接线及故障分析P97八选一1030分钟262.1.2三相变压器绕组的同名端判断、接线及故障分析P100272.1.3中小型异步电动机测试及故障分析P103282.1.4交流接触器的拆装、检修及故障分析P106292.1.5空气阻尼式时间继电器的拆装、检修及故障分析P109302.2.1日光灯照明电路故障分析与排除P172312.2.2两地控制照明电路故障分析与排除P11232 2.2.3经电流互感器接入单相有功电能表组成的量电装置故障分析与排除P11533，382.3.1三相异步电动机正反转控制电路故障检查与排除P117五选一2530分钟34，392.3.2三相异步电动机星-三角减压起动控制电路故障检查与排除P12035，402.3.3三相异步电动机延时起动、延时停止控制电路故障检查与排除P121362.3.4三相异步电动机连续运行与点动控制电路故障检查与排除P17737 2.3.5带抱闸制动的异步电动机二地控制电路故障检查与排除P123413.1.1直流电源与三极管静态工作点的测量P124十选一2530分钟42 3.2.1单相半波、电容滤波、稳压管稳压电路P1283.2.2负载变化的单相半波、电容滤波、稳压管稳压电路P12943 3.2.3单相全波、电容滤波、稳压管稳压电路P1313.2.4负载变化的单相全波、电容滤波、稳压管稳压电路P13344 3.2.5单相桥式整流、电容滤波电路P18345 3.2.6单相桥式整流、电容滤波、稳压管稳压电路P13546 3.2.7负载变化的单相桥式整流、电容滤波、稳压管稳压电路P13747 3.2.8单相桥式整流、RC滤波电路P139483.2.9镍铬电池充电器电路P143满分100分，考试时间180分钟1.1.1动力电器线路敷设操作内容（1）按安装平面图选择合适的材料敷设安装，用铁壳开关直接控制三相电动机线路。

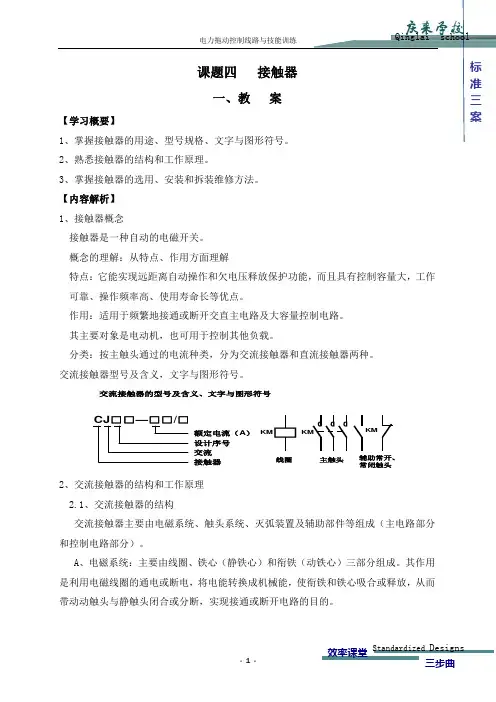

2、熟悉接触器的结构和工作原理。

3、掌握接触器的选用、安装和拆装维修方法。

【内容解析】1、接触器概念接触器是一种自动的电磁开关。

概念的理解：从特点、作用方面理解特点：它能实现远距离自动操作和欠电压释放保护功能，而且具有控制容量大，工作可靠、操作频率高、使用寿命长等优点。

22.1、交流接触器的结构交流接触器主要由电磁系统、触头系统、灭弧装置及辅助部件等组成（主电路部分和控制电路部分）。

A、电磁系统：主要由线圈、铁心（静铁心）和衔铁（动铁心）三部分组成。

其作用是利用电磁线圈的通电或断电，将电能转换成机械能，使衔铁和铁心吸合或释放，从而带动动触头与静触头闭合或分断，实现接通或断开电路的目的。

a)衔铁直线运动式 b ）衔铁绕轴转动拍合式1—铁心 2—线圈 3—衔铁 4—轴B 、触头系统：交流接触器的触头按接触情况可分为点接触式、线接触式和面接触式ΦL1L2L3成弧光短路或引起火灾事故。

D、辅助部件：交流接触器的辅助部件有反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构及底座、接线柱等。

2.2、交流接触器的工作原理当接触器的线圈通电后，线圈中流过的电流产生磁场，使铁心产生足够大的吸力，克服反作用弹簧的反作用力，将衔铁吸合，通过传动机构带动触头系统动作。

当线圈断电或电压较低时，衔铁释放，触头复位。

电压过高或过低都容易烧毁线圈，在0.85-1.05倍的额定电压区间可以正常使线圈吸合。

3、交流接触器选用电力拖动系统中，交流接触器可按下列方法选用：（1）选择接触器主触头的额定电压：接触器主触头的额定电压应大于或等控制线路的额定电压。

（2）选择接触器主触头的额定电流接触器控制电阻性负载时，主触头的额定电流应等于负载的额定电流。

控制电动机时，主触头的额定电流应大于或稍大于电动机的额定电流。

或按以下经验公式计算（仅适用于CJ0、CJ10系列）：I＝ＰN×1000/KU Nc式中 K——经验系数，一般取1~1.4；Ｐ——被控制电动机的额定功率（KW）NU——被控制电动机的额定电压（V）NI——接触器主触头电流（A）c接触器若使用在频繁启动、制动及正反转的场合，应将接触器主触头的额定电流降低一个等级使用。

交流接触器常见故障排查与检修【摘要】交流接触器是工业领域中常见的电气元件，其正常运行对设备的稳定性和可靠性至关重要。

交流接触器在长时间运行过程中会出现各种故障，如触点磨损、线圈故障等。

本文从交流接触器常见故障排查与检修的重要性和必要性展开讨论，详细介绍了常见故障的分类、原因，以及触点部分、线圈部分、外部环境和运行环境的故障排查与检修方法。

最后总结了关键的排查与检修步骤，并强调了定期维护和检修的重要性。

通过本文的学习和实践，工程技术人员可以更好地保障交流接触器的正常运行，延长设备的使用寿命，提高生产效率。

【关键词】交流接触器、常见故障、排查、检修、分类、原因、触点、线圈、外部环境、运行环境、关键步骤、定期维护、重要性1. 引言1.1 介绍交流接触器常见故障排查与检修的重要性交流接触器是工业自动化领域中常用的电器元件，它承担着控制电路中的重要功能。

由于长期使用及外部环境等因素的影响，交流接触器常常会出现各种故障。

对交流接触器的故障排查与检修显得至关重要。

及时发现并解决交流接触器的故障可以确保生产线的正常运行。

如果交流接触器出现故障而未及时处理，可能会导致生产线停机，给企业带来不小的损失。

了解并掌握交流接触器常见故障排查与检修的方法，可以有效减少生产线停机的次数，提高生产效率。

排查和检修交流接触器故障还可以保障生产线的安全性。

交流接触器在工作过程中会受到高压电流的影响，一旦出现故障可能会引发火灾或者其他安全事故。

定期检查和维护交流接触器，及时排查和修复故障，可以有效降低安全风险，保障工作人员的生命安全。

介绍交流接触器常见故障排查与检修的重要性是为了保障生产线的正常运行和工作人员的安全。

只有加强对交流接触器故障排查与检修的理解和实践，才能更好地维护生产设备的正常运转，确保生产任务顺利完成。

1.2 探讨交流接触器常见故障排查与检修的必要性在工业生产和电气设备维护中，交流接触器是一种常见的关键元件，负责控制电动机等设备的开关和保护。

维修电工五级操作技能鉴定试题汇总I.电气安装和线路敷设(动力、照明及控制电路的安装与配管)1.1.1动力电气线路敷设301、操作条件（1）线路敷设鉴定板一块（不小于1200mm×600mm）；（2）HH4-15型负荷开关（铁壳开关）一只；（3）G20电线钢管、弯头、BVR型塑料绝缘电线（1.5mm2）、Φ20金属蛇皮管及附件一套；（4）接线盒一个，骑马夹、木护圈、螺钉、绝缘胶带、穿线用钢丝等若干；（5）0.37kW三相异步电动机1台；（6）电工工具一套。

2、操作内容（1）按安装平面图选择合适的材料敷设安装，用铁壳开关直接控制三相电动机线路。

（2）按安装平面图在模拟板上进行钢管敷线安装，钢管固定应紧固、规范，走线合理，不能架空。

（3）电线管终端连接接线盒，电动机与接线盒之间用金属蛇皮管连接，金属蛇皮管长度不小于1.5m。

蛇皮管两端用螺母固定，不能松动，与接线盒连接处应用骑马夹固定在鉴定板上。

电动机外壳应接地，铁壳开关进线可通过断路器再用带插头的四芯橡皮线接到电源上。

（4）通电调试。

（5）画出用铁壳开关直接控制三相电动机电路的电气原理图。

3、操作要求（1）按要求进行安装连接，不要漏接或错接。

（2）安装完毕经考评员允许后进行通电试运行。

（3）安全生产，文明操作，未经允许擅自通电，造成设备损坏者该项目零分安装平面图：1.1.2室内照明线路导线敷设301、操作条件（1）线路敷设鉴定板一块（1200×600）；（2）HK2-10/2型开启式负荷开关（胶盖瓷底刀开关）一只；（3）BVV型塑料绝缘双芯护套电线（1mm2）若干米；（4）圆木台2个、拉线开关1个、螺旋式灯座1个、电线固定夹、木螺钉、1/2英寸圆钉、绝缘胶带等若干；（5）220V 40W螺旋式白炽灯1只；（6）电工工具一套。

2、操作内容（1）按安装平面图选择合适的材料敷设、安装用刀开关、拉线开关控制1只照明灯的线路；（2）在模拟板上按安装平面图确定照明线路的走向及灯座、开关的准确安装位置；（3）按安装平面图用双芯护套线进行明线安装；（4）通电调试；（5）画出用刀开关、拉线开关控制1只照明灯电路的电气原理图。

交流接触器常见故障排查与检修1. 引言1.1 交流接触器常见故障排查与检修交流接触器是电气控制系统中常见的元件，主要用于控制电动机的启动、停止和反转。

在日常工作中，交流接触器常常会出现各种故障，如接触不良、触点烧蚀、线圈断路等问题。

为了保证电气系统的正常运行，及时排查和检修交流接触器的故障是十分重要的。

在进行故障排查和检修时，首先需要了解交流接触器的工作原理。

掌握其工作原理可以帮助我们更好地定位故障并快速解决问题。

需要熟悉常见故障及解决方法，如触点烧蚀可通过清洁或更换触点来解决。

检修步骤也是非常关键的，要按照正确的顺序和方法进行检修，避免造成更大的损害。

在检修过程中，还需要注意事项和预防措施。

重视安全、保持仪器的准确性、避免人为操作错误等都是非常重要的。

总结检修经验，展望未来发展并提出提高维护效率的建议，可以帮助我们不断提升检修水平，提高工作效率。

2. 正文2.1 交流接触器的工作原理交流接触器是电气系统中常用的电器元件，其主要作用是在电路中传递和控制交流电流。

了解交流接触器的工作原理对于排查故障和进行检修非常重要。

交流接触器的工作原理可以简单描述为：当控制电路施加电压时，电磁线圈中的电流会产生磁场，使触点闭合，从而导通电路；当控制电路断开电压时，磁场消失，触点分开，电路断开。

这样，交流接触器可以实现在电路中开关的功能。

交流接触器的工作原理涉及到电磁吸合、机械联动等原理，需要确保触点的接触良好、电磁线圈工作正常，并且要考虑负载类型和电压等因素。

在实际工作中，需要定期检查交流接触器的工作状态，及时发现问题并进行维护。

了解交流接触器的工作原理可以帮助工程师更好地理解其在电路中的作用，为排查故障提供指导，提高维护效率。

在实际工作中，要根据具体情况选择合适的交流接触器，并定期进行检查和保养，确保其正常工作。

2.2 常见故障及解决方法交流接触器常见故障排查与检修1. 接触器不能闭合或不能断开这可能是由于接触器触点磨损或异物阻塞所致。

低压电器维护检修规程交流接触器自动空气开关热继电器1、检查各部元件有无放电现象、有无过热灼伤痕迹、有无螺丝松动脱落现象。

2、检查各部件有无异味。

3、检查各部件有无异声。

一、交流接触器检修周期不超过5年检修一次或按制造厂要求。

交流接触器的维护接触面如有烧伤，用细锉锉好，并擦拭干净；触头脱焊、脱离或磨损到原厚度的1/3，或触头的超程小到0.5mm以下，应更换；辅助触头动作可靠，接触良好。

绝缘材料无烧焦的痕迹。

线圈表层无过热变色，无断线。

触头接触良好，并满足三相同期要求；接触器吸合灵活，无卡涩。

铁芯无噪音；各部件无松动。

以上要求，反复操作并检查3次。

维护周期为，开放式安装的每天检查一次；封闭安装的每半年一次。

二、自动空气开关检修周期不超过5年检修一次或按制造厂要求。

分、合故障短路电流3次后，应至少进行临时性检查1次。

塑壳自动空气开关的维护：1、合、分开关，在开关合闸时用试验按钮分断开关，操作次数为5次，开关应能可靠地分、合动作。

2、用清洁、干燥的抹布或漆刷清除开关表面及各连接处的灰尘。

3、清洁隔弧板。

4、测试绝缘。

（进出线间、相间、相与外壳）5、检查所有的连接情况，用砂布擦除氧化物，用溶剂清洁，拧紧螺栓与螺母。

6、如开关带手操机构的，用手操作开关进行3次分合闸，操作杆或手柄应运动自如。

7、如开关带电操机构的，用电操对开关进行3次分合闸，电操控制功能应正常。

框架式自动空气开关的维护：1、检查并清扫开关本体及抽屉座绝缘件的灰尘。

2、所有摩擦、移动部件按期润滑。

3、检查开关与母线连接处螺栓是否被拧紧，接触是否良好。

4、检查开关二次回路端子连线是否可靠。

5、检查控制器保护特性整定值是否正确。

6、检查开关各部分是否完整、清洁。

（壳体、架座、绝缘部件）7、检查开关基础是否牢固，操作时应无振动。

8、手动分合机构应动作灵活，无卡阻。

9、手动将开关摇进、摇出。

试验、分离、连接位置应正确，联锁应可靠动作。

10、电动操作机构应动作正确。

交流接触器的拆装与检修精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-交流接触器的拆装与检修作者姓名：鹿有强单位：迁西县职业技术教育中心联系电话：邮箱方法，下面我们就以德力西生产的型号为CDC10-10型交流接触器为例学习它的拆装与检修方法。

加生产成本。

二、学习本课前的准备工作1.工具准备（每人）十字螺丝刀一把，尖嘴钳一把，万用表一个，笔一支，笔记本一本，厚约0.1mm的小纸条10条。

2.器件型号为CDC10-10型交流接触器每人一个。

3.将学生分为4个人一个小组。

4.观看视频——如何正确拆装交流接触器。

带领学生检查工具器件的准备情况，并和学生一起观看视频——如何正确拆装交流接触器，并要求学生简要记录，同时强调在下面的学习训练中注意个人安全和器件安全。

三、拆卸交流接触器根据视频所示的拆卸顺序拆卸交流接触器，并要求学生仔细观察各个零部件的实际位置、相似部件的区别等情况，保存好备用。

1.用尖嘴钳夹住动触头（包括主、辅触头）边，左右轻旋的同时向外拉出触头片，观察好主、辅触头的不同并分开存放好。

边讲解边示范，教师在讲解动触头拆卸方法的同时完成实物交流接触器动触头的拆卸工作，并要求每个小组的学生都跟着教师做，同时注意提醒学生观察各个动触头间有什么不同？分好类并作好记录。

教学内容师生互动教学过程2.将接触器翻转使其底部向上，用手按压底盖板并拧开螺钉，取下底盖板。

在取下底板盖的过正中，按压的手要慢慢的松开以防弹簧飞出丢失。

教师在讲解示范的同时要求学生跟着做，并提示学生思考为什么要在拧松螺钉时用手按压底盖？为什么按压底盖的手要慢慢3.按照静铁芯、支架、缓冲弹簧、反作用力弹簧、线圈、动触头支架（带动铁芯）的顺序分别取下并观察好安装位置及各部件的外形结构。

取下静铁芯取下支架取下缓冲弹簧和反作用力弹簧松开线圈接线螺钉取下线圈拆卸完成地松开？学生小组讨论总结后由教师公布最终答案。

•交流接触器的常见故障分析与检修1、引言交流接触器是一种用来自动地接通或断开大电流电路的电器，它可以频繁地接通或分断交流电路，并可实现远距离控制。

其主要控制对象是电动机，也可用于其它负载，具有控制容量大、过载能力强、寿命长、设备简单经济等特点，因此在电器控制中应用十分广泛。

然而，交流接触器因其特殊的工作环境，难免会发生各种故障，如果不能及时有效的发现故障并排除之，必然会对电气设备的正常工作带来影响，甚至导致电气设备烧毁的严重后果。

2、常见故障分析2.1 线圈故障线圈烧毁的原因很多，例如电源电压过高，超过额定电压的110%就有可能烧毁线圈。

另一方面，电源电压过低，低于额定值的85%也有可能烧毁接触器线圈，这是因为接触器衔铁吸合不上，线圈回路电抗值较小、电流过大而造成的。

此外，电源频率与额定值不符、机械部分卡阻致使不能吸合、铁心极面不平造成吸合磁隙过大，环境方面的因素如通风不良、过分潮湿、环境温度过高等，都会引起这种故障。

线圈断线故障常由线圈过热烧毁引起，也可能由外力损伤引起。

针对不同的原因，应采取不同的对策。

如果是线圈不良故障，更换同型号线圈即可，铁心如有污物或极面不平，可视情况清理极面或更换铁心。

2.2 交流接触器响声过大电源电压过低、触头弹簧压力过大、铁心歪斜都可造成响声过大。

交流接触器产生较大的响声，主要原因是线圈通入的是交流电，吸力是脉动的，因此可在极面上加短路环，以避免噪声的产生，而短路环的断裂会造成响声过大。

排除的方法一般为检查短路环，调整弹簧，清洗或研磨铁心极面等。

当然，电源电压比所需电压低得太多也会产生这种现象，故应检查电源。

2.3 接触器触头烧损太快接触器触头烧损太快有本身的质量问题，也有选用不当造成触头烧蚀太快的原因。

遇到这种问题，首先应该检查负荷电流是否超过接触器额定电流太多，或者是否用于频繁起动的场合，确属这种情况，则应更换大容量的交流接触器。

如果被控对象是三相电动机，则应检查三相触头是否同步。
