检修CJ10-20型交流接触器(图文)

交流接触器的常见故障及维修方法
一、常见故障
1、接触不良。

由于接触表面或接触件磨损、灰尘、绝缘油污染和发热等，造成接触不良，电阻大，触头弹簧受力不足，容易出现烧断现象。

2、过载故障。

接触器的重压端子电流超过规定电流，容易发生过载保护动作，从而导致接触器的早期故障。

3、接触失灵故障。

操作机构发生故障，使得接触器无法正常操作，或是弹簧受力不足，未能形成良好的触点，导致触头接触不良、断路也无法正常完成。

4、散热故障。

由于接触器内部失去散热功能，温度较高，造成机械动作失灵，导致接触器无法正常操作。

二、接触器的维修方法
1、清洗接触器。

拆开接触器，并将接触头、滑动部位等全部清洗掉去，用软毛刷深入细致地清洁，然后再用溶剂湿擦，以去除灰尘等杂质，用干布擦干，最后用电气擦洗机，将毛刺剔除。

2、接触元件的更换。

拆下接触器，检查接触表面，如发现表层磨损和焊接斑点损坏，应更换接触元件，需要在专业机构更换，然后对新元件进行安装并测试，以确保其质量合格。

3、安装新元件。

至660V，在AC-3使用类别下额定工作电压为380V时额定工作电流至65A 的电路中，供远距离接通和分断电路之用，适宜于频繁地起动和控制交 流电动机。本接触器完全可替代进口产品，是CJ0、CJ10的更新换代产 品。
结构特征
1.接触器具有体积小、重量轻、功耗小、寿命高、安全可靠等特点； 2.可以采用积木式安装方式加装辅助触头组，空气延时头、热继电器 等附件，组合成多种派生系列产品；
交流接触器ZAC3系列
ZAC3系列交流接触器用于交流50Hz(或60Hz)，额定工作电压
至660V，在AC-3使用类别下额定工作电压为380V时额定工作电流至 60A的电路中，供远距离接通和分断电路之用，适宜于频繁地起动和控 制交流电动机。本接触器完全可替代进口产品，是CJ0、CJ10的更新 换代产品。
交流接触器ZAC2系列
ZAC2系列交流接触器用于交流50Hz(或60Hz)，额定电压至6
60V，在AC-3使用类别下额定电压为380V时额定工作电流至90A的电路中， 供远距离接通和分断电路之用，适宜于频繁地起动和控制交流电动机。
结构特征
1.接触器具有体积小、重量轻、功耗小、寿命高、安全可靠等特点； 2.可以采用积木式安装方式加装辅助触头组、空气延时头、热继电器等 附 件，组合成多种派生系列产品； 3.接触器除用螺钉安装外，还可用35mm和75mm，型国际标准卡轨安装。
交流接触器CJX1(3TB/3TF)系列
交流接触器CJX1-F系列-2
交流接触器CJX1-□/Z系列-2
交流接触器CJX2系列-2
交流接触器CJX2-N(LC1-D)系列
CJX2-N（LC1-D）系列交流接触器用于交流50Hz或60Hz，
电压至660V、电流至95A的电路中，供远距离接通与分断电路及频繁起 动，控制交流电动机，接触器还可组装积木式辅助触头组、空气延时头、 机械联锁机构等附件，组成延时接触器、可逆接触器、星三角起动器， 并且可以和热继电器直接插接安装组成磁起动器。

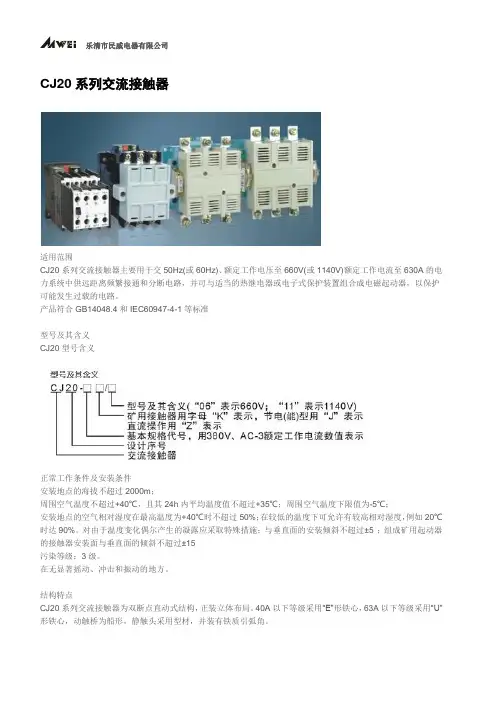

CJ20系列交流接触器适用范围CJ20系列交流接触器主要用于交50Hz(或60Hz)、额定工作电压至660V(或1140V)额定工作电流至630A的电力系统中供远距离频繁接通和分断电路，并可与适当的热继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载的电路。

产品符合GB14048.4和IEC60947-4-1等标准型号及其含义CJ20型号含义正常工作条件及安装条件安装地点的海拔不超过2000m；周围空气温度不超过+40℃，且其24h内平均温度值不超过+35℃；周围空气温度下限值为-5℃；安装地点的空气相对湿度在最高温度为+40℃时不超过50%；在较低的温度下可允许有较高相对湿度，例如20℃时达90%。

对由于温度变化偶尔产生的凝露应采取特殊措施；与垂直面的安装倾斜不超过±5°；组成矿用起动器的接触器安装面与垂直面的倾斜不超过±15°污染等级：3级。

在无显著摇动、冲击和振动的地方。

结构特点CJ20系列交流接触器为双断点直动式结构，正装立体布局。

40A以下等级采用“E”形铁心，63A以下等级采用“U”形铁心，动触桥为船形，静触头采用型材，并装有铁质引弧角。

技术数据接触器主电路基本参数见表1 CJ20技术参数● 辅助电路的触头种类、数量及其技术参数见表2CJ20辅助触头电路图● 接触器主电路基本参数见表3CJ20主触头电路参数外形及安装尺寸1、接触器用螺钉固定安装，CJ20-10~25也可用35mm标准导轨安装，其外形及安装尺寸见图1、图2、图3及表3交流外形尺寸实物图交流接触器（CJ20系列)是一种适用于远距离频繁地接通和分断交流主电路及大容量控制电路的电器。

它主要用作控制交流感应电动机的启动、停止、反转、调速，并与热继电器或其它适当的保护装置组合，保护电动机可能发生的过载或断相，也可用于控制其它电力负载如电热器、电照明、电焊机、电容器组等。

乐清市民威电器有限公司座落于中国电器之都柳市，是一家专业从事断路器、接触器、高低压电器研制、开发、生产、销售的企业。

交流接触器常见故障排查与检修全文共四篇示例，供读者参考第一篇示例：交流接触器是工业生产中常见的电气设备，它起着控制和保护电路的作用。

由于长期使用或者操作不当，交流接触器常会出现一些故障，影响设备的正常运行。

对于交流接触器的常见故障排查与检修，是工程技术人员需要熟悉的内容。

接下来，我们将针对交流接触器的常见故障进行分析，并探讨相应的检修方法。

一、接触器不能动作1. 检查电源：首先要检查接触器的供电情况，确保电源线路完好，并且有稳定的电压供应。

如果供电正常，则需要继续进行下一步检查。

2. 检查控制回路：接触器的正常动作需要外部的控制信号，因此需要检查控制回路，包括控制线路和控制设备，确保信号能够正常传输到接触器。

3. 检查触点：如果以上两项都正常，那么可能是接触器内部的触点出现了故障。

需要拆下接触器进行检查，清洁触点或者更换损坏的触点。

1. 触点粘连：接触器在长时间使用后，触点可能会由于灰尘和氧化而粘连，导致接触器的动作不灵敏或者不能完全闭合。

这时需要拆下接触器进行清洁和打磨触点。

2. 电磁线圈故障：接触器的电磁线圈出现故障会导致接触器无法正常动作。

需要检查线圈的绝缘情况和连接状态，如果发现故障，则需要更换线圈。

3. 空气间隙不足：接触器的动作需要足够的空气间隙，如果间隙不足会导致接触器动作异常。

需要调整接触器的结构，确保空气间隙符合要求。

三、触点磨损严重1. 触点磨损是接触器常见的故障之一，长期使用后会出现触点磨损严重的情况。

这时需要拆下接触器，检查触点磨损情况，如果已经严重磨损，需要更换新的触点。

2. 触点氧化：触点在长期使用后，容易因为与空气中的氧化物接触而产生氧化现象，导致触点表面失去导电性。

需要进行清洁和打磨，或者更换新的触点。

四、接触器发热1. 最常见的原因是接触器长时间工作后，在触点处产生的接触电阻使得触点发热。

这时需要检查接触器的负载情况，确保负载在接触器的额定范围内，避免过载导致发热。

● 安装底座：CJ40-63～125底座为不饱和聚酯玻璃纤维增强模塑料， 安装方式可以螺钉安装, 也可以用“TH75”导轨安装。CJ40-160及以上规 格底座为铝压铸、螺钉安装。
●灭弧系统：采用耐弧塑料加铁质栅片组成灭弧罩,并在触桥上方设置短 弧片, 使接触器具有分断能力高、可靠性高的优点。
交流接触器CJ40系列-5
交流接触器CJX2-N(LC1-D)系列
交流接触器CJX2-N(LC2-D)系列
CJX2-N系列联锁接触器用于交流50Hz(60Hz)，额定绝缘电压至
660V，在AC-3使用类别下额定工作电压为380V时额定电流至95A的电路 中，作控制可逆运转或可反向制动的电动机以及双电源控制。
结构特征
1.动作机构为直动式，触头为双断点； 2.具有组合功能，除安装面外，其它各面均能加装附件； 3.两侧可加装辅助触头组；上方可加装辅助触头组或空气延时头(SK2-2/3); 5.线圈接线端加装时间延时器等各种功能模块； 6.机械和电气双重联锁。
交流接触器CJ19系列
交流接触器CJ24系列-1
用于交流50Hz(派生后可用于60Hz），额定电压至 660V，额定电流由100至630A的电力系统中供冶金、轧钢 及起重机等电气设备作为远距离频繁地接通、分断电路和 起动、停止、反向及反接制动电动机等之用。
交流接触器CJ40系列-1
CJ40系列交流接触器用于50Hz或60Hz、额定电压至660V或
交流接触器CJT1系列-1
适用于交流50Hz(60Hz)、电压至380V，电流至150A的电力 线路中，供远距离接通和分断电路之用，并适宜于频繁地起动、停 止和反转交流电动机之用
●主触头系统为三相双断点结构。辅助触头40A及以下为开启式，60A 及以上为封闭式，

如何选用交流接触器接触器的选用步骤
交流接触器的选用，应根据负荷的类型和工作参数合理选用。具体分为以下步 骤：
1．选择接触器的类型
交流接触器按负荷种类一般分为一类、二类、三类和四类，分别记为
AC1 、
AC2 、AC3 和 AC4。一类交流接触器对应的控制对象是无感或微感负荷，如白炽 灯
、电阻炉等； 二类交流接触器用于绕线式异步电动机的起动和停止；
位置。由于线圈不通电，不仅无电力损耗，而且消除了磁噪音。
由德国引进的西门子公司的 3TB 系列、BBC公司的 B 系列交流接触器等具有 80 年代初水平。 它们主要供远距离接通和分断电路， 并适用于频繁地起动及控制交
流电动机。 3TB系列产品具有结构紧凑、机械寿命和电气寿命长、安装方便、可 靠 性高等特点。额定电压为 220～ 660V，额定电流为 9～630A。
吸合后，缓慢降低吸合线圈的电压，接触器释放时的最大电压。一般规定，吸合
电压不低于线圈额定电压的 85％，释放电压不高于线圈额定电压的 70%
5）吸引线圈额定电压
接触器正常工作时，吸引线圈上所加的电压值。一般
该电压数值以及线圈的匝数、 线径等数据均标于线包上， 而不是标于接触器外壳
铭牌上，使用时应加以注意。
接法: 一 :一般三相接触器一共有 8 个点，三路输入，三路输出，还有是控制点两个。 输出和输入是对应的， 很容易能看出来。 如果要加自锁的话， 则还需要从输出点 的一个端子将线接到控制点上面。 二 :首先应该知道交流接触器的原理。他是用外界电源来加在线圈上，产生电磁 场。加电吸合，断电后接触点就断开。知道原理后，你应该弄清楚外加电源的接
点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路

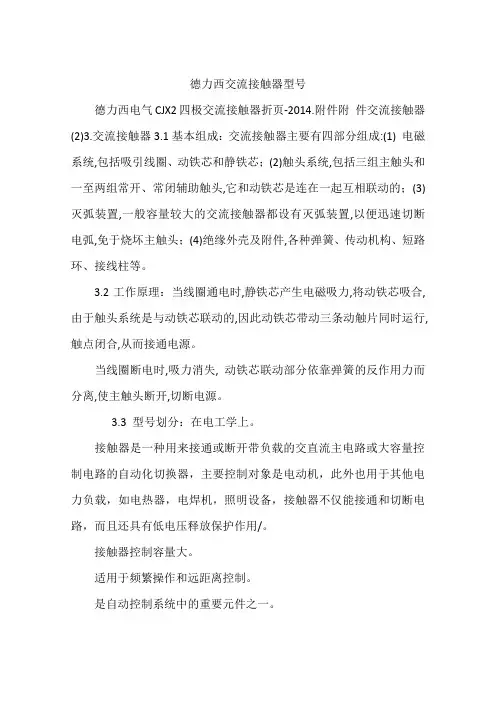

德力西交流接触器型号德力西电气CJX2四极交流接触器折页-2014.附件附件交流接触器(2)3.交流接触器3.1基本组成：交流接触器主要有四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

3.2工作原理：当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

3.3 型号划分：在电工学上。

接触器是一种用来接通或断开带负载的交直流主电路或大容量控制电路的自动化切换器，主要控制对象是电动机，此外也用于其他电力负载，如电热器，电焊机，照明设备，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用/。

接触器控制容量大。

适用于频繁操作和远距离控制。

是自动控制系统中的重要元件之一。

通用接触器可大致分以下两类。

1交流接触器。

主要由电磁机构、触头系统、灭弧装置等组成。

常用的是CJ10、CJ12、CJ12B等系列。

2直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和结构基本上与交流接触器是相同的。

但现在接触器的型号都重新划分了。

都是AC系列的了。

1;AC-1类接触器是用来控制无感或微感电路的.2;AC--2类接触器是用来控制饶线式异步电动机的启动和分断的.3;AC-3和AC--4接触器可用于频繁控制异步电动机的启动和分断.3.4基本分类：交流接触器又可分为电磁式，永磁式和真空式三种。

常用的交流接触器CJ10，CJ40，CJ12，CJ20和引进的CJX，3TB，B 等系列。

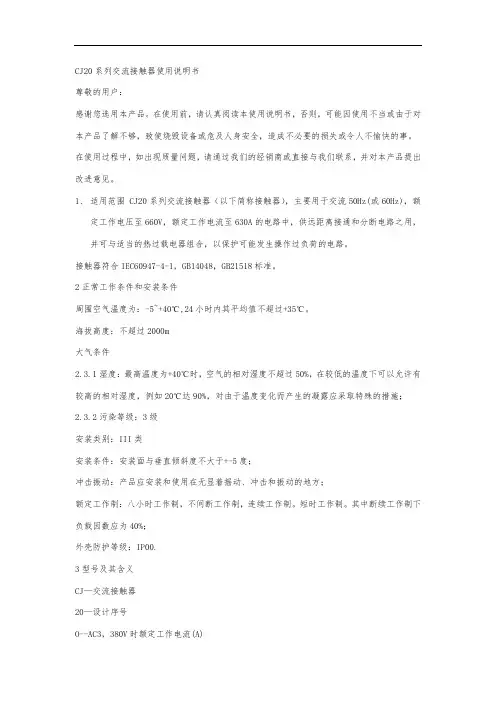

CJ20系列交流接触器使用说明书尊敬的用户：感谢您选用本产品。

在使用前，请认真阅读本使用说明书，否则，可能因使用不当或由于对本产品了解不够，致使烧毁设备或危及人身安全，造成不必要的损失或令人不愉快的事。

在使用过程中，如出现质量问题，请通过我们的经销商或直接与我们联系，并对本产品提出改进意见。

1、适用范围 CJ20系列交流接触器（以下简称接触器），主要用于交流50Hz(或60Hz)，额定工作电压至660V，额定工作电流至630A的电路中，供远距离接通和分断电路之用，并可与适当的热过载电器组合，以保护可能发生操作过负荷的电路。

接触器符合IEC60947-4-1，GB14048，GB21518标准。

2正常工作条件和安装条件周围空气温度为：-5~+40℃,24小时内其平均值不超过+35℃。

海拔高度：不超过2000m大气条件2.3.1湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃达90%，对由于温度变化而产生的凝露应采取特殊的措施；2.3.2污染等级：3级安装类别：III类安装条件：安装面与垂直倾斜度不大于+-5度；冲击振动：产品应安装和使用在无显着摇动、冲击和振动的地方；额定工作制：八小时工作制，不间断工作制，连续工作制。

短时工作制。

其中断续工作制下负载因数应为40%；外壳防护等级：IP00.3型号及其含义CJ—交流接触器20—设计序号O--AC3，380V时额定工作电流(A)O—派生代号：J表示纯交流消声节电型，JZ为交直流通用节电型（仅CJ20-63以上提供节电型产品）/O—辅助规格代号：06表示660V，11表示1140V4主要参数及技术性能接触器的主要规格4.1.1按电流等级分为：10A,4.1.2按接触器线圈额定电压控制电源电压Us分为：交流50Hz,，或直流.接触器的主要技术参数4.2.1动作特性吸合电压为（85%~110%）Us释放电压普通型为（20%~75%）Us,节电型为（10%~75%）Us.中央空调系统清洗维护项目合同甲方：青岛市城阳区机关事务管理局乙方：德州中傲空调设备有限公司依照《中华人民共和国合同法》有关规定，甲乙双方本着。

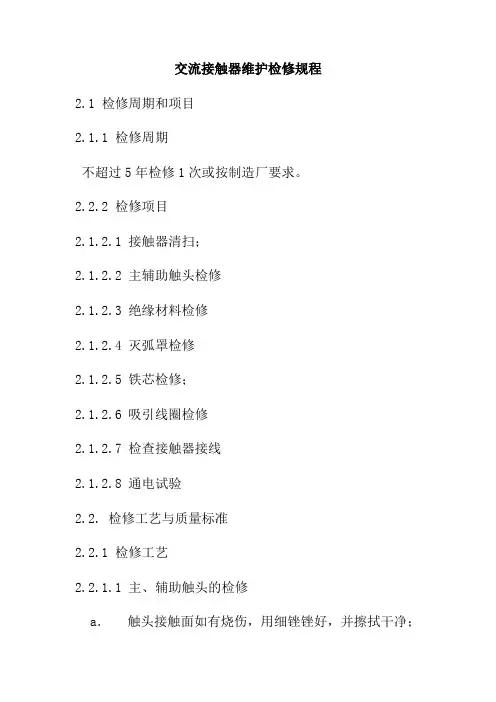

交流接触器维护检修规程2.1 检修周期和项目2.1.1 检修周期不超过5年检修1次或按制造厂要求。

2.2.2 检修项目2.1.2.1 接触器清扫；2.1.2.2 主辅助触头检修2.1.2.3 绝缘材料检修2.1.2.4 灭弧罩检修2.1.2.5 铁芯检修；2.1.2.6 吸引线圈检修2.1.2.7 检查接触器接线2.1.2.8 通电试验2.2. 检修工艺与质量标准2.2.1 检修工艺2.2.1.1 主、辅助触头的检修a．触头接触面如有烧伤，用细锉锉好，并擦拭干净；b．对于目前常用的银及银基合金触头，在触头严重烧损、触头脱焊、脱离或磨损到原厚度的1/3时，或者触头的超程小到0.5mm以下，应更换新触头；c．辅助触头动作应正确可靠，接触良好。

2.2.1.2 绝缘材料的检修刮掉绝缘材料被烧焦部分的炭膜，清理干净涂以绝缘漆。

绝缘损坏无法修复的，应更换。

2.2.1.3 灭弧罩的检修取下灭弧罩，用毛刷清除灭弧罩内碳化物记金属颗粒，更换破损的灭弧罩。

对于栅片式的灭弧罩，应注意栅片是否完整、位置是否变化，若严重变形，不易修复，应更换。

2.2.1.4 铁芯的检修a．铁芯接触面应清洁干净b．铆钉头断裂导致极面松散时，可更换铁芯；c．短路环有裂纹或断裂，当出现噪声和吸力不足时，应更换短路环或整个铁芯；2.2.1.5 吸引线圈的检修a．线圈过热外表层老化变色，若不易修复，应更换b．引线头与导线有开焊或折断情况，应焊好绑牢c．如线圈框架有裂纹，磨损或固定不正常等情况，应进行处理或更换2.2.1.6 检测接触器接线检查接线有无松动、断折、绝缘损坏时应更换；对标号不清的应标志清楚；与图纸不符的应更改。

2.2.1.7 通电试验使接触器吸合并进行如下检查a．各触头接触是否良好，并满足三相同期要求；b．接触器吸合是否灵活c．铁芯有无噪音d．各部有无松动。

按以上要求，反复操作并检查3次。

2.2.1.8 检修结束后，应将检查情况记入检修记录2.2.2 质量标准2.2.2.1 主触头质量标准a．触头线接触应大于75％或参考制造厂家的要求；b．三相不同期小于0.5mm或参考制造厂家的要求；c．触头偏移中心线应参考制造厂家的要求。

•交流接触器的常见故障分析与检修1、引言交流接触器是一种用来自动地接通或断开大电流电路的电器，它可以频繁地接通或分断交流电路，并可实现远距离控制。

其主要控制对象是电动机，也可用于其它负载，具有控制容量大、过载能力强、寿命长、设备简单经济等特点，因此在电器控制中应用十分广泛。

然而，交流接触器因其特殊的工作环境，难免会发生各种故障，如果不能及时有效的发现故障并排除之，必然会对电气设备的正常工作带来影响，甚至导致电气设备烧毁的严重后果。

2、常见故障分析2.1 线圈故障线圈烧毁的原因很多，例如电源电压过高，超过额定电压的110%就有可能烧毁线圈。

另一方面，电源电压过低，低于额定值的85%也有可能烧毁接触器线圈，这是因为接触器衔铁吸合不上，线圈回路电抗值较小、电流过大而造成的。

此外，电源频率与额定值不符、机械部分卡阻致使不能吸合、铁心极面不平造成吸合磁隙过大，环境方面的因素如通风不良、过分潮湿、环境温度过高等，都会引起这种故障。

线圈断线故障常由线圈过热烧毁引起，也可能由外力损伤引起。

针对不同的原因，应采取不同的对策。

如果是线圈不良故障，更换同型号线圈即可，铁心如有污物或极面不平，可视情况清理极面或更换铁心。

2.2 交流接触器响声过大电源电压过低、触头弹簧压力过大、铁心歪斜都可造成响声过大。

交流接触器产生较大的响声，主要原因是线圈通入的是交流电，吸力是脉动的，因此可在极面上加短路环，以避免噪声的产生，而短路环的断裂会造成响声过大。

排除的方法一般为检查短路环，调整弹簧，清洗或研磨铁心极面等。

当然，电源电压比所需电压低得太多也会产生这种现象，故应检查电源。

2.3 接触器触头烧损太快接触器触头烧损太快有本身的质量问题，也有选用不当造成触头烧蚀太快的原因。

遇到这种问题，首先应该检查负荷电流是否超过接触器额定电流太多，或者是否用于频繁起动的场合，确属这种情况，则应更换大容量的交流接触器。

如果被控对象是三相电动机，则应检查三相触头是否同步。

交流接触器的型号,结构,工作原理,选用,安装与使用接触器是一种自动的电磁式开关。

适用于远距离频繁地接通或断开交直流主电路及大容量掌握电路。

其主要掌握对象是电动机，也可用于掌握其他负载，如电热设备、电焊机以及电容器组等。

它不仅能实现远距离自动操作和欠电压释放爱护功能，而且具有掌握容量大、工作牢靠、操作频率高、使用寿命长等优点，因而在电力拖动系统得到了广泛应用。

依据接触器按书触头通过的电流种类不同，可分为沟通接触器和直流接触器两种。

沟通接触器的种类许多.目前常用的有我国自行设计生产的CJ0、CJ10和CJ20 等系列以及引进国外先进技术生产的B系列、3TB系列等。

另外，各种新型接触器，如真空接触器、固体接触器等在电力拖动系统中也逐步得到推广和应用。

本节以CJ10系列为例介绍沟通接触器。

一、沟通接触器的型号及含义二、沟通接触器的结构沟通接触器主要由电磁系统、触头系统、灭弧装置及帮助部件等组成。

CJ10-20型沟通接触器的结构如图3-18(a〕所示，(1)电磁系统、沟通接触器的电磁系统主要由线圈、铁芯(静铁芯)和衔铁(动铁芯)三部分组成。

其作用是利用电磁线圈的通电或断电.使衔铁和铁芯吸合或释放，从而带动动触头与静触头闭合或分断甲实现接通或断开电路的目的。

CJ10系列沟通接触器的衔铁运动方式有两种，对于额定电流为40 A 及以下的接触器。

可采纳如图3-19(a)所示的衔铁直线运动的螺管式;对于额定电流为60A及以上的接触器.可采纳如图3-10(b) 所示的衔铁绕轴转动的拍合式。

为了削减工作过程中交变磁场在铁芯中产生的涡流及磁滞损耗.避开铁芯过热，沟通接触器的铁芯和衔铁一般用E形硅钥片叠压铆成。

尽管如此.铁芯仍是沟通接触器发热的主要部件。

为增大铁芯的散热面积，又避开线圈与铁芯直接接触而受热烧毁，沟通接触器的线圈一般做成粗而短的圆衙形，并且绕在绝缘骨架上，使铁芯与线圈之间有肯定间隙.。

另外E形铁芯的中柱端面需留有0.1一0.2mm的气隙。

原理补充一
• 交流接触器就是广泛用作电力得开断和控制电路。她利 用主接点来开闭电路,用辅助接点来执行控制指令。主接 点一般只有常开接点,而辅助接点常有两对具有常开和常 闭功能得接点,小型得接触器也经常作为中间继电器配合 主电路使用。
• 交流接触器得接点,由银钨合金制成,具有良好得导电性和 耐高温烧蚀性。
交流接触器一般得分类方法
• ①按主触点极数分 可分为单极、双极、三极、四极和 五极接触器。单极接触器主要用于单相负荷,如照明负 荷、焊机等,在电动机能耗制动中也可采用;双极接触器 用于绕线式异步电机得转子回路中,起动时用于短接起 动绕组;三极接触器用于三相负荷,例如在电动机得控制 及其她场合,使用最为广泛;四极接触器主要用于三相四 线制得照明线路,也可用来控制双回路电动机负载;五极 交流接触器用来组成自耦补偿起动器或控制双笼型电动 机,以变换绕组接法。
交流接触器基本结构
图1 CJ10-20型交流接触器
1一灭弧罩 2一触点压力弹簧片 3一主触点 4一反作用弹簧 5一线圈 6一短路环 7一静铁心 8一弹簧 9一动铁心 10一辅助常开触点 11一辅助常闭触点
交流接触器基本结构
交流接触器由以下四部分组成: (1)电磁机构 电磁机构由线圈、动铁心
(衔铁)和静铁心组成,其作用就是将电磁 能转换成机械能,产生电磁吸力带动触点 动作 (2)触点系统 包括主触点和辅助触点。主 触点用于通断主电路,通常为三对常开触 点。辅助触点用于控制电路,起电气联锁 作用,故又称联锁触点,一般常开、常闭 各两对。
B、动铁心带动触头动 作,先断开常闭触头, 然后闭合常开触头。
交流接触器工作原理
C、当线圈断电后,电磁吸力消失, 动铁心在反弹力弹簧得作用下 释放,先断开常开触头,然后闭 合常闭触头,各触头随之复位。 因此,通过控制接触器得线 圈得电或失电,可达到控制电路 接通或断开得目得。

交流接触器工作原理及内部结构图解交流接触器是一种主触点常开的、三极的、以空气作灭弧介质的电磁式交流接触器。

其组成部分包括：线圈、短路环、静铁芯、动铁芯、动触头、静触头、辅助常开触头、辅助常闭触头、压力弹簧片、反作用弹簧、缓冲弹簧、灭弧罩等原件组成，交流接触器有CJO、CJIO、CJ12等系列产品，我国常用的CJO一20型交流接触器的外形结构如图其主要组成部分如下图所示：电磁系统：它包括线圈、静铁心和动铁心（又称衔铁）。

触点系统：它包括主触点和辅助触点。

主触点允许通过较大的电流，起接通和切断主电路的作用，通常以主触点允许通过的最大电流（即额定电流）作为接触器的技术参数之一。

辅助触点只允许通过较小的电流，使用时一般接在控制电路中。

交流接触器的主触点一般为常开触头，辅助触头有常开的也有常闭的。

额定电流较小的接触器，具有四个辅助触点；额定电流较大的，具有六个辅助触点。

CJ10-20型接触器的三个主触点是常开的；它有四个辅助触点，二个常开，二个常闭。

所谓常开、常闭是指电磁系统未通电动作前触头的状态，即常开触头是指线圈未通电时，其动、静触头是处于断开状态，线圈通电后就闭合，所以常开触头又称动合触头常闭触头是指线圈未通电时，其动、静触头是闭合的：．而线圈通电后，则断开，所以常闭触头又称动断触头。

灭弧装置灭弧装置的使用是迅速切断主触点开断时的电弧，可以看作是一个很大的电流，如不迅速切断，将发生主触点烧毛、熔焊等现象，因此交流接触器一般都有灭弧装置。

对于容量较大的交流接触器，常采用灭弧栅灾弧。

交流接触器的工作原理结构如右图所示，当线圈通电时，铁芯被磁化，吸引衔铁向下运动，使得常闭触头断开，常开触头闭合。

当线圈断电时，磁力消失，在反力弹簧的作用下，衔铁回到原来位置，即使触头恢复到原来状态。

老姚书馆馆提供。

交流接触器常见故障及处理方法所谓的交流接触器也就是一种自动切换设备，它在使用的过程中，主要是对其电路结构进行相应的控制管理，以确保电机设备的正常使用。

但是，交流接触器在实际应用的过程中，也容易受到各方面因素的影响，而出现相应的故障问题，这就使得交流接触器的可靠性和稳定性大幅度的下降。

为此我们就需要对这些故障问题进行分析，从而采用相应技术手段来对其进行处理。

一、交流接触器的概述1、交流接触器的组成。

交流接触器在实际应用的过程中，我们可以将其接触点划分成主触点和辅助触点这两种，其中人们在对主电炉进行控制的过程中，主要是通过三对主触点来对其电路结构进行控制管理。

而辅助触点在实际应用的过程中，则是对线路结构进行控制，从而满足电气设备控制的相关要求。

交流电磁铁主要是有铁芯和线圈两个部分组成的。

其中由于不同的铁芯其使用功能存在着一定的差异，因此我们在对其进行选择的过程中，就一定要根据其相关的要求来对其进行处理，使得交流接触器的工作性能得到有效的保障。

2、交流接触器的工作原理。

当前交流电磁铁中的线圈通电以后，其铁芯和线圈之间就会产生电磁场，这就使得触点就会发生移动，从而和铁芯相互接触，这就使得电机设备可以正常的运行。

然而，当电机设备的电源切断时，交流接触器中的接触点就会复位，而整个电机设备就会停止运行。

因此我们在对电机进行控制的过程中，就可以利用这一原理来对其进行相应的控制，使其工作性能得到有效的保障。

二、交流接触器故障问题产生的原因和处理办法由于交流接触器有着良好的控制效果，可以使得电机设备的工作性能得到很好的保障，因此被人们广泛的应用在电机控制系统当中。

但是交流接触器在长期运作的过程中，自身零件也会出现磨损的现象，这就使得交流接触器在使用时，存在着一定的故障问题，为此我们就许多对其故障问题产生的原因进行分析，采用相应的技术手段来对其进行相应的控制处理，这就使得交流接触器的应用效果得到有效的提升。

1.触头的故障及维修。

交流接触器的检修方法及操作规程交流接触器的检修方法一、在使用中支架受到反复重击，假如材料强度差或制造不良，支架易碎裂；另外，轴孔搭配过松，孔要受到碰撞，支架也易破坏，因此，要求接触器轴孔要滑动搭配，不要过松或过紧。

假如轴有磨损，应适时更换，否则将造成支架的损环。

二、支架扎柱不能工作。

原因是：1.轴孔搭配过紧。

2.经频繁操作后，轴从一端移出。

3.轴的两端没有加工成圆角，在基座上磨出深槽而轧住。

应急解决方法是将轴推回原位，接触器即可工作，但使用一段时间后，还会显现此毛病，可以换一根销轴。

假如是由于基座被磨出深槽而将支架轧住，可将支座磨出的深槽用环氧树脂填平，接触器又可以工作。

环氧树脂配方：75%环氧树脂10%简笨二氨15%磷酸二锭脂三、铁芯磨损极面变形是接触器普遍存在问题，铁芯极面经过长期频繁碰撞后，沿迭片厚度方向向外扩张，并且极面还碰的高处与低处不平，造成成铁芯有噪音，还会造成因剩磁较大而粘住衔铁。

极面变形的原因是铁芯柳压不紧或材料强度不够。

另外，接触器的冲击动能过大也是一个原因。

为除去后一种毛病，应适当调整铁芯的吸力特性与反作用力特性。

在应急修理中，为防止铁芯粘住，常在中柱气隙里垫上0.05毫米厚的一层电缆纸，假如这样噪音过大，可将中柱铁芯向下锉去0.1毫米，使它具有确定气隙，也可以接受更铁芯的方法。

四、短路匝裂断或跳出。

短路匝裂开常发生在槽外的转角上，或接近槽口部分。

修复时可将断处焊牢，两端用环氧树脂固定。

短路匝跳出后，应重新把它压入或重新做一个换上，也可在槽内用钢据条将槽壁刮毛，然后用扁头钻子压入槽内。

五、接触器在使用中发生噪音是常见故障。

紧要原因是铁芯和衔铁接触的极面有油垢或尘屑产生不应有的气隙，使铁芯抖动且温升增高。

另外上下铁芯支架轴孔同心度不好，极面不能紧密接触都会产生噪音。

解决的方法：适时除去中柱铁芯和衔铁端面上的油垢，这可用汽油或香蕉水擦洗，即可除掉；另外适当的调整调整螺丝，保证轴孔的同心度；还有，例如CJ12系列接触器，由于磁系统受力偏转也产生噪音，可以加强缓冲弹簧力来除去。

●全系列接触器采用银基合金触头。CJ20-10、16用AgNi触头，CJ20-40 及以上用银基氧化物触头。灭弧性能优良的触头灭弧系统配用抗熔焊耐磨损 的触头材料使产品具有长久的电寿命，并适于在A C-4类特别繁重的条件下 工作。
交流接触器CJ20系列-3
● 触头灭弧系统：不同容量等级的接触器采用不同的灭弧结构。 ①CJ20-10和CJ20-16为双断点简单开断灭弧室 ②CJ20-25为U形铁片灭弧 ③CJ20 -40～160在380V，660V时均为多纵缝陶土灭弧罩 ④CJ20-250及以上接触器在380V时用多纵缝陶土灭弧罩，在660V时 用栅片灭弧罩，在1140V时均采用栅片灭弧罩。 ● 电磁系统： ① CJ20-40及以下接触器用双E形铁芯，迎击式缓冲； ② CJ20-63及以上用U 形铁心，硅橡胶缓冲。 ● CJ20-10的辅助触头可任意组合，有五种组合： 四常闭、三常闭一常开、二常开二常闭、一常闭三常开、四常开
交流接触器CJX1(3TB/3TF)系列
交流接触器CJX1-F系列-2
交流接触器CJX1-□/Z系列-2
交流接触器CJX2系列-2
交流接触器CJX2-N(LC1-D)系列
CJX2-N（LC1-D）系列交流接触器用于交流50Hz或60Hz，
电压至660V、电流至95A的电路中，供远距离接通与分断电路及频繁起 动，控制交流电动机，接触器还可组装积木式辅助触头组、空气延时头、 机械联锁机构等附件，组成延时接触器、可逆接触器、星三角起动器， 并且可以和热继电器直接插接安装组成磁起动器。
交流接触器CJ20系列-2
结构特点 ● CJ20系列交流接触器为直动式、双断点，立体布置，结构简单紧凑，
外形安装尺寸较CJ10、CJ8等系列接触器老产品大大缩小。 ● CJ20-10、CJ20-16 、CJ2-25为不带灭弧罩的三层二段式结构，上段

如何测量交流接触器是否损坏
沟通接触器大家都看过、测量过，但如何在机器上推断其好坏呢？我总结了以下几种方法，供大家参考：
好坏主要检查2方面，触点和线圈。

触点的话用手按下接触器动合，测量下各触点是否正常分/合。

线圈的话主要用电阻档测量通断，一般沟通线圈随着接触器容量变化都在几十欧到几百欧不等，但是有的线圈里面装有阻容耦合元件，不好量，最直接测试线圈的方法就是加额定电压进去，看能否正常吸合。

1、看：A、看其是否工作。

B、开机如接触器吸合，此时风机工作，压机不工作（设电容为好的），可初步判定接触器坏。

由于压机和外风机都是通过接触器的常开触点掌握，所以触点工作是同步的。

如其中一个工作，另外一个不工作可大致判定为接触顺坏。

2、听：A、听其是否有很响的吱—的声响，如有则可能是（1）电源电压低；（2）接触点上有脏物或动静铁芯接触面上有脏物。

若听到咔咔—接触器吸不上的声音，多为两种状况（1）电源电压低；（2）接触顺吸力不够。

3、闻：闻一闻有没有焦味，如有请查一下绕组和触点。

4、量：断电将触点掌握一端的线取下，用万用表殴姆档量，按下试验端头三个主触点及另一组常开触点，都应是导通的，常闭触点不应导通。

放下试验端头，主触点及常开触点都不应导通常闭触点应导通。

线圈绕组值就为200殴姆左右。

测量前应先把一端的线去掉再测量。

5.短接：开机，接触器吸合后，如压机不转，你不知道接触器的触点是否坏了，可以用尖嘴钳*开，用两尖头分别短接同一组的上下触点，如此时压机工作了，则证明触点坏了（注：在使用此方法时应留意平安）KFR-7203LW/D的配线问题。
