交流接触器

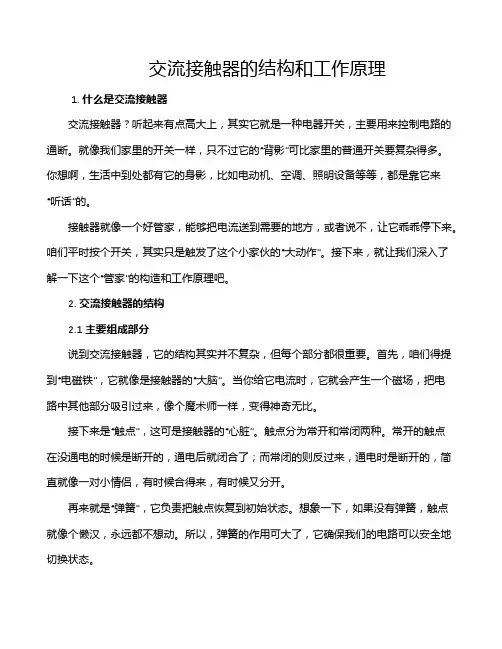

交流接触器的结构和工作原理1. 什么是交流接触器交流接触器？听起来有点高大上，其实它就是一种电器开关，主要用来控制电路的通断。

就像我们家里的开关一样，只不过它的“背影”可比家里的普通开关要复杂得多。

你想啊，生活中到处都有它的身影，比如电动机、空调、照明设备等等，都是靠它来“听话”的。

接触器就像一个好管家，能够把电流送到需要的地方，或者说不，让它乖乖停下来。

咱们平时按个开关，其实只是触发了这个小家伙的“大动作”。

接下来，就让我们深入了解一下这个“管家”的构造和工作原理吧。

2. 交流接触器的结构2.1 主要组成部分说到交流接触器，它的结构其实并不复杂，但每个部分都很重要。

首先，咱们得提到“电磁铁”，它就像是接触器的“大脑”。

当你给它电流时，它就会产生一个磁场，把电路中其他部分吸引过来，像个魔术师一样，变得神奇无比。

接下来是“触点”，这可是接触器的“心脏”。

触点分为常开和常闭两种。

常开的触点在没通电的时候是断开的，通电后就闭合了；而常闭的则反过来，通电时是断开的，简直就像一对小情侣，有时候合得来，有时候又分开。

再来就是“弹簧”，它负责把触点恢复到初始状态。

想象一下，如果没有弹簧，触点就像个懒汉，永远都不想动。

所以，弹簧的作用可大了，它确保我们的电路可以安全地切换状态。

最后，别忘了“外壳”，它就像一个保护罩，既能防尘又能保护内部元件不被损坏。

可见，交流接触器真的是个精致的小家伙，既有内涵又有外表。

2.2 连接与安装安装交流接触器时，可得小心翼翼，万一接错了，后果可就不堪设想。

通常，咱们需要将电源线连接到接触器的进线端，而负载线则接到出线端。

搞定之后，就可以试试它的“听话”程度了。

只要一按开关，它就会像小狗一样乖乖执行命令。

不过，提醒大家一句，接触器的选择可得看具体的使用场合。

有些场合需要大功率，有些则需要小功率，选错了可是要闹笑话的。

3. 交流接触器的工作原理3.1 如何工作当我们给接触器的线圈通电时，电流会让电磁铁产生磁场，吸引触点合拢。

交流接触器构成
交流接触器是一种用于控制电路的开关装置，通常用于工业和家庭电气设备中。

它由以下几个主要组成部分构成：
1. 触点：交流接触器内部包含一对金属触点，通常分为主触点和辅助触点。

主触点用于切换主电路，而辅助触点则用于控制辅助电路。

2. 线圈：交流接触器的线圈是一个线圈状的电磁铁，通过通电产生磁场。

当线圈受到电流激励时，它会吸引或释放触点，从而控制电路的连接状态。

3. 弹簧机构：弹簧机构用于保持触点在断开状态或闭合状态。

当线圈激活时，弹簧机构可以将触点紧密闭合，使电路连通；当线圈失去激活时，弹簧机构会迅速将触点分离，使电路断开。

4. 辅助电路：交流接触器还可能具有辅助电路，用于实现额外的控制功能。

这些辅助电路可以包括过载保护、热继电器、指示灯等。

总之，交流接触器的构成主要包括触点、线圈、弹簧机构和辅助电路。

通过控制线圈通电或断电，交流接触器可以实现对电路的开关控制功能。

1。

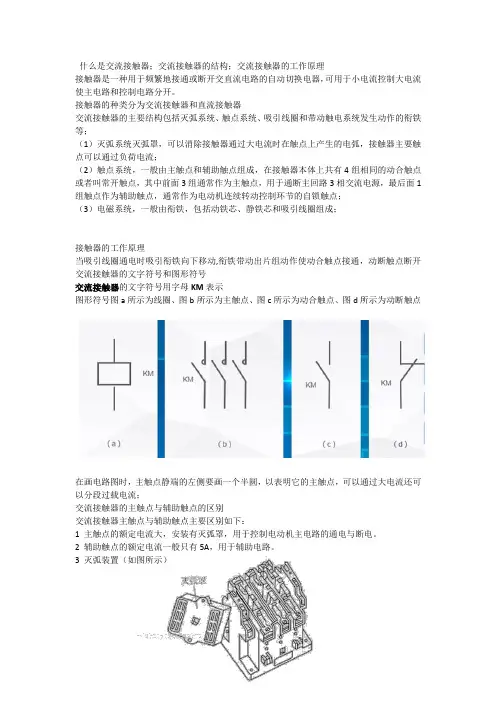

什么是交流接触器；交流接触器的结构；交流接触器的工作原理接触器是一种用于频繁地接通或断开交直流电路的自动切换电器，可用于小电流控制大电流使主电路和控制电路分开。

接触器的种类分为交流接触器和直流接触器交流接触器的主要结构包括灭弧系统、触点系统、吸引线圈和带动触电系统发生动作的衔铁等；（1）灭弧系统灭弧罩，可以消除接触器通过大电流时在触点上产生的电弧，接触器主要触点可以通过负荷电流；（2）触点系统，一般由主触点和辅助触点组成，在接触器本体上共有4组相同的动合触点或者叫常开触点，其中前面3组通常作为主触点，用于通断主回路3相交流电源，最后面1组触点作为辅助触点，通常作为电动机连续转动控制环节的自锁触点；（3）电磁系统，一般由衔铁，包括动铁芯、静铁芯和吸引线圈组成；接触器的工作原理当吸引线圈通电时吸引衔铁向下移动,衔铁带动出片组动作使动合触点接通，动断触点断开交流接触器的文字符号和图形符号交流接触器的文字符号用字母KM表示图形符号图a所示为线圈、图b所示为主触点、图c所示为动合触点、图d所示为动断触点在画电路图时，主触点静端的左侧要画一个半圆，以表明它的主触点，可以通过大电流还可以分段过载电流；交流接触器的主触点与辅助触点的区别交流接触器主触点与辅助触点主要区别如下：1 主触点的额定电流大，安装有灭弧罩，用于控制电动机主电路的通电与断电。

2 辅助触点的额定电流一般只有5A，用于辅助电路。

3 灭弧装置（如图所示）对于小容量交流接触器，一般采用灭弧罩灭弧，还有采用双断口触点灭弧、电动力灭弧、相间弧板隔弧灭弧，对于大容量的交流接触器，20A以上采用缝隙灭弧罩及灭弧栅、灭弧片灭弧。

交流接触器的型号国内生产的常用交流接触器的型号有CJ10、CJ12、CJ10X、CJ20、CJX1、CJX2等。

以型号CJ20-16L/03为例，说明交流接触器的型号规格含义接触器型号的第一位，代表交流接触器；第二位代表设计序号；第三位代表额定电流16安培；第四位代表安装方式：L型是独立的，Z--是与接触器组合；第五位代表热带产品派生号。

交流接触器编辑交流接触器主要为CJ系列中的CJX2系列，CJ20系列，CJT1系列3TB，B系列等一些目前最常用的产品目录1基本介绍基本组成工作原理使用接法型号划分2基本分类电磁式交流接触器永磁式交流接触器3选用维护选用维护4交流接触器选型交流接触器用于直流的危害5操作使用八小时工作制不间断工作制短时工作制断续周期工作制不同要求分析6节能技术节电标准节电产品分类节电型交流接触器1基本介绍交流接触器，Alternating Current Contactor。

不同型号的适用范围：1、CDC1系列交流接触器主要用于交流50Hz（或60Hz）、额定工作电压至660V，额定工作电流至 370A的电力系统中接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载的电路。

产品符合GB 14048.4和IEC 60947-4-1等标准。

2、CDC3-9～110交流接触器（以下简称接触器）主要用于交流50Hz（或60Hz）、额定工作电压最高至660V、在AC-3使用类别下额定工作电压为380V时额定工作电流至110A的电力系统中，供远距离接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护操作（运行）可能发生过载的电路。

符合标准：GB 14048.4、IEC 60947-4-1。

3、CJX1系列交流接触器主要用于交流50Hz(或60Hz)、额定工作电压至1000V，在AC-3使用类别下额定工作电压为380V时额定工作电流至475A的电路中，供远距离接通和分断电路或频繁起动和控制交流电动机，并可与适当的热过载继电器组成电磁起动器，以保护可能发生过载的电路。

产品符合GB14048.4和IEC60947-4-1等标准。

4、CDC7系列交流接触器使用于交流50Hz或60Hz，额定工作电压至660V,在AC-3使用类别下额定工作电压380V时?额定工作电流至95A的电力系统中，供远距离接通和分断电路、频繁地起动和控制交流电动机之用。

交流接触器的分类及参数1.按用途分类：-主接触器：用于控制大功率设备，如电动机启动和停止。

-辅助接触器：用于控制辅助设备，例如指示灯、按钮等。

-时间延迟接触器：用于实现设定时间的延迟断开或接通电路功能。

-控制接触器：用于远程控制和信号传输。

2.按操作电压分类：-低压接触器：操作电压通常为24V或48V，适用于控制小功率装置。

-中压接触器：操作电压通常为110V或220V，适用于中等功率装置的控制。

-高压接触器：操作电压通常为380V或660V，适用于大功率设备的控制。

3.按额定电流分类：-小型接触器：额定电流一般在10A以下。

-中型接触器：额定电流在10A到50A之间。

-大型接触器：额定电流在50A以上。

4.按控制方式分类：-直接控制接触器：通过直接加电或去电来控制接触器的状态。

-间接控制接触器：通过触点来实现对接触器的控制。

5.按接触器结构分类：-双断点接触器：具有两对开合触点，用于提高接触器的可靠性和寿命。

-三断点接触器：具有三对开合触点，适用于控制电动机等高功率负载。

接触电阻是接触器在闭合状态下的电阻，影响接触器的继电器的工作效率和发热情况。

接触时间是指接触器的触点闭合的时间，断开时间是指接触器的触点断开的时间。

机械寿命是指接触器在正常工作条件下能够进行的开关次数，电气寿命是指接触器能够承受的最大负载电流和电压下的工作时间。

总之，交流接触器的分类和参数涉及多个方面，如用途、操作电压、额定电流、控制方式和接触器结构等。

在选择和使用交流接触器时，需要根据具体的应用需求和电路要求，综合考虑各项参数，并与实际情况相匹配，以确保设备正常可靠的运行。

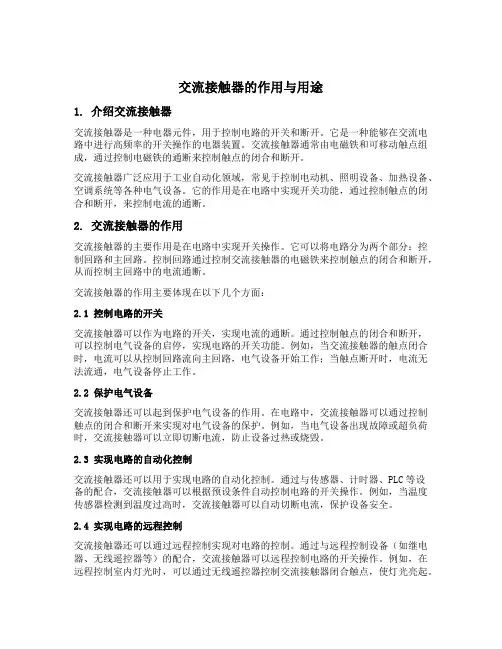

交流接触器的作用与用途1. 介绍交流接触器交流接触器是一种电器元件，用于控制电路的开关和断开。

它是一种能够在交流电路中进行高频率的开关操作的电器装置。

交流接触器通常由电磁铁和可移动触点组成，通过控制电磁铁的通断来控制触点的闭合和断开。

交流接触器广泛应用于工业自动化领域，常见于控制电动机、照明设备、加热设备、空调系统等各种电气设备。

它的作用是在电路中实现开关功能，通过控制触点的闭合和断开，来控制电流的通断。

2. 交流接触器的作用交流接触器的主要作用是在电路中实现开关操作。

它可以将电路分为两个部分：控制回路和主回路。

控制回路通过控制交流接触器的电磁铁来控制触点的闭合和断开，从而控制主回路中的电流通断。

交流接触器的作用主要体现在以下几个方面：2.1 控制电路的开关交流接触器可以作为电路的开关，实现电流的通断。

通过控制触点的闭合和断开，可以控制电气设备的启停，实现电路的开关功能。

例如，当交流接触器的触点闭合时，电流可以从控制回路流向主回路，电气设备开始工作；当触点断开时，电流无法流通，电气设备停止工作。

2.2 保护电气设备交流接触器还可以起到保护电气设备的作用。

在电路中，交流接触器可以通过控制触点的闭合和断开来实现对电气设备的保护。

例如，当电气设备出现故障或超负荷时，交流接触器可以立即切断电流，防止设备过热或烧毁。

2.3 实现电路的自动化控制交流接触器还可以用于实现电路的自动化控制。

通过与传感器、计时器、PLC等设备的配合，交流接触器可以根据预设条件自动控制电路的开关操作。

例如，当温度传感器检测到温度过高时，交流接触器可以自动切断电流，保护设备安全。

2.4 实现电路的远程控制交流接触器还可以通过远程控制实现对电路的控制。

通过与远程控制设备（如继电器、无线遥控器等）的配合，交流接触器可以远程控制电路的开关操作。

例如，在远程控制室内灯光时，可以通过无线遥控器控制交流接触器闭合触点，使灯光亮起。

3. 交流接触器的用途交流接触器在工业自动化领域有广泛的应用，常见的用途包括以下几个方面：3.1 控制电动机交流接触器常用于控制电动机的启停和正反转。

1 .交流接触器的分类交流接触器是电气回路很重要的原器件，交流接触器的种类很多，其分类方法也不尽相同。

按照一般的分类方法，大致有以下几种。

①按主触点极数分可分为单极、双极、三极、四极和五极接触器。

单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。

②按灭弧介质分可分为空气式接触器、真空式接触器等。

依靠空气绝缘的接触器用于一般负载，而采用真空绝缘的接触器常用在煤矿、石油、化工企业及电压在660V和1140V等一些特殊的场合。

③按有无触点分可分为有触点接触器和无触点接触器。

常见的接触器多为有触点接触器，而无触点接触器属于电子技术应用的产物，一般采用晶闸管作为回路的通断元件。

由于可控硅导通时所需的触发电压很小，而且回路通断时无火花产生，因而可用于高操作频率的设备和易燃、易爆、无噪声的场合。

2 .交流接触器的基本参数（1）额定电压指主触点额定工作电压，应等于负载的额定电压。

一只接触器常规定几个额定电压，同时列出相应的额定电流或控制功率。

通常，最大工作电压即为额定电压。

常用的额定电压值为220V、380V、660V等。

（2）额定电流接触器触点在额定工作条件下的电流值。

380V三相电动机控制电路中，额定工作电流可近似等于控制功率的两倍。

常用额定电流等级为5A、IOA.20A、40A、60A、IoOA、150A、250A、400A、600A o （3）通断能力可分为最大接通电流和最大分断电流。

最大接通电流是指触点闭合时不会造成触点熔焊时的最大电流值；最大分断电流是指触点断开时能可靠灭弧的最大电流。

一般通断能力是额定电流的5-10倍。

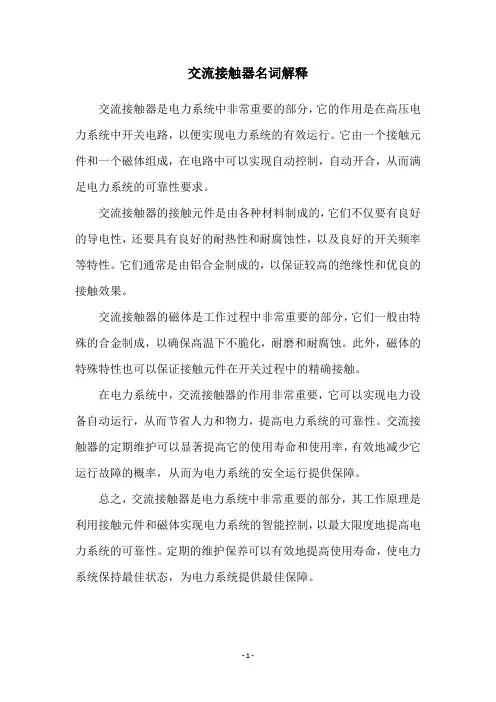

交流接触器名词解释
交流接触器是电力系统中非常重要的部分，它的作用是在高压电力系统中开关电路，以便实现电力系统的有效运行。

它由一个接触元件和一个磁体组成，在电路中可以实现自动控制，自动开合，从而满足电力系统的可靠性要求。

交流接触器的接触元件是由各种材料制成的，它们不仅要有良好的导电性，还要具有良好的耐热性和耐腐蚀性，以及良好的开关频率等特性。

它们通常是由铝合金制成的，以保证较高的绝缘性和优良的接触效果。

交流接触器的磁体是工作过程中非常重要的部分，它们一般由特殊的合金制成，以确保高温下不脆化，耐磨和耐腐蚀。

此外，磁体的特殊特性也可以保证接触元件在开关过程中的精确接触。

在电力系统中，交流接触器的作用非常重要，它可以实现电力设备自动运行，从而节省人力和物力，提高电力系统的可靠性。

交流接触器的定期维护可以显著提高它的使用寿命和使用率，有效地减少它运行故障的概率，从而为电力系统的安全运行提供保障。

总之，交流接触器是电力系统中非常重要的部分，其工作原理是利用接触元件和磁体实现电力系统的智能控制，以最大限度地提高电力系统的可靠性。

定期的维护保养可以有效地提高使用寿命，使电力系统保持最佳状态，为电力系统提供最佳保障。

- 1 -。

交流接触器知识(一)交流接触器是电气设备中常见的一种元器件。

它具有开启和关闭电路的功能，用于控制电路中的电流或电压。

在使用交流接触器时，应该了解其基本原理、工作方式、接线方法以及一些常见问题的解决方法等相关知识。

一、交流接触器的基本原理交流接触器通过绕组的磁场力量作用于铁芯上使接点的自锁性发生变化，达到控制电流和电压的目的。

其工作原理是利用铁芯吸附线圈进行电磁理论实现的。

二、交流接触器的工作方式交流接触器的主要作用就是开启和关闭电路的功能，可以通过硬件的控制来控制线圈的开关状态。

交流接触器的工作方式主要有两种：一种是电磁式交流接触器，另一种是固态交流接触器。

在电磁式交流接触器中，线圈电流通过铁芯的磁力感应，产生电磁场，让接触器的铁芯吸住接点，使接点闭合，从而控制电路的开和闭。

在固态交流接触器中，利用半导体器件控制电流的开闭状态。

三、交流接触器的接线方法交流接触器的接线方法有多种，常见的有排钉式和压线式两种。

排钉式交流接触器需要利用导线端子插在针孔内固定，压紧螺母即可实现连接，这种方式连接接触器稳定可靠。

压线式交流接触器需要将电线的裸头卡入接触器内的接线槽，然后将卡紧拧紧，完成连接。

这种方式连接简便，操作方便。

四、交流接触器的常见问题及解决方法在交流接触器的使用过程中，常常会出现一些问题，比如接触不良、线圈电压不稳定等。

这些问题可能会影响电路的正常工作，因此需要及时解决。

接触不良时，可以通过清洗金属板进行解决，也可以增强磁力来提高接触力，从而使线圈可以正常连接。

当线圈电压不稳定时，可以检查线圈是否串联，检查连接点是否紧固，或者检查线圈本身的质量。

综上所述，交流接触器是电气控制领域中非常常见的元器件之一，运用广泛，对于其基本原理、工作方式、接线方法及常见问题的解决方法等知识应该深入了解。

这些知识对于正常使用交流接触器、维护设备有着非常重要的意义。

交流接触器直流分断能力什么是交流接触器？交流接触器是一种用于控制交流电路的电器设备。

它由控制电磁系统、电动机系统和互锁系统组成。

交流接触器广泛应用于各种工业设备和机械中，用于开关电流，保护电动机以及控制电路。

接触器的主要作用是通过控制电磁系统产生的磁场来控制电动机的启动、停止和运行方向。

当电磁系统通电时，磁场产生，吸引或推开触点，从而开关电路。

该开关可以控制电动机的运行状态，如正转、反转或停止。

交流接触器直流分断能力是指接触器在直流电路中切断电流时所能承受的最大电压和电流。

在交流电路中，由于电流的周期性变化，电流变零时，产生的电弧容易自行熄灭。

然而，在直流电路中，由于没有周期性变化，电流变零时，电弧不容易熄灭。

因此，直流电路中的分断能力要求更高。

交流接触器通常具有一定的直流分断能力，以保证在直流电路中切断电流时不会发生危险的电弧现象。

为了提高交流接触器的直流分断能力，可以采取以下几种措施。

第一，使用特殊的合金材料制作触点。

通常，直流触点比交流触点使用的材料更硬，更耐磨损。

特殊的合金材料可以提供更好的电弧抑制效果，减少在切断直流电流时产生的电弧。

第二，增加触点之间的间隙。

直流电弧容易维持，因此，在直流电路中，较大的触点间隙可以帮助扩大电弧长度，并降低电弧的能量密度。

这样可以减少切断直流电流时电弧的热量和能量释放，减小触点的磨损和烧蚀。

第三，通过增加额外的灭弧装置来提高分断能力。

这些灭弧装置可以通过提供更好的电弧抑制效果来降低电弧的能量和热量，从而增强接触器的直流分断能力。

交流接触器的直流分断能力是一个重要的性能指标，对于控制和保护直流电路具有重要意义。

在选择和应用交流接触器时，我们应该充分考虑直流分断能力的要求。

只有选择具有足够直流分断能力的接触器，才能有效地使用和保护直流电路，确保设备的正常运行。

交流接触器选型计算公式1. 根据电机额定电流选择。

- 一般来说，对于普通三相交流电动机，交流接触器的额定电流I_CJ应大于或等于电动机的额定电流I_M，即I_CJ≥ I_M。

- 对于电动机额定电流的计算，如果是三相异步电动机，其额定电流I_M=(P)/(√(3)Ucosφeta)，其中P是电动机的额定功率（单位：kW），U是电动机的额定电压（单位：V），一般为380V，cosφ是电动机的功率因数，eta是电动机的效率。

- 例如，一台三相异步电动机，额定功率P = 10kW，额定电压U = 380V，功率因数cosφ=0.85，效率eta = 0.9。

- 首先计算电动机额定电流I_M=(10×1000)/(√(3)×380×0.85×0.9)≈19.9A。

- 那么交流接触器的额定电流应选择大于或等于19.9A的型号，如可以选择额定电流为25A的交流接触器。

2. 考虑启动电流。

- 电动机在启动时会产生较大的启动电流，一般鼠笼型电动机的启动电流是额定电流的4 - 7倍。

- 为了确保交流接触器在电动机启动时能够可靠工作，对于频繁启动的电动机，交流接触器的额定电流应适当放大。

可以按照I_CJ≥ kI_M来选择，其中k为系数，对于频繁启动的电动机，k可取1.5 - 2.5。

- 例如，对于上述10kW电动机，如果是频繁启动，取k = 2，则I_CJ≥2×19.9 = 39.8A，此时应选择额定电流为40A或更大的交流接触器。

3. 控制回路电压的选择。

- 交流接触器的控制回路电压有多种，如220V、380V等。

这需要根据控制电源的实际情况来选择。

- 如果控制电源是220V的单相电源，就选择控制线圈电压为220V的交流接触器；如果控制电源是380V的三相电源中的一相，就可以选择控制线圈电压为380V的交流接触器。

交流接触器的结构及工作原理
1、接触器的结构
以沟通接触器为例，它由电磁机构、触点系统、灭弧系统、反力装置、支架和底座等几部分组成：1）电磁机构
电磁机构的组成：由电磁线圈、铁心和衔铁组成。

电磁机构的功能：操作触点的闭合和断开。

2）触点系统
触点是接触器的执行元件，用来接通或断开被掌握电路。

触点系统包括主触点和帮助触点。

◆ 主触点：用在通断电流较大的主电路中。

◆ 帮助触点：用于接通或断开掌握电路，只能通过较小的电流。

按其原始状态可分为常开触点和常闭触点。

触点系统包括主触点和帮助触点。

◆ 常开触点：原始状态时（即线圈未通电）断开，线圈通电后闭合的触点叫常开触点；
◆ 常闭触点：原始状态闭合，线图通电后断开的触点叫常闭触点（线圈断电后全部触点复原）。

3）灭弧系统
容量在10A以上的接触器都有灭弧装置，常采纳纵缝灭弧罩及栅片灭弧装置。

4）反力装置
包括弹簧、传动机构、接线柱及外壳等。

5）支架和底座
用于接触器的固定和安装。

2、接触器的工作原理：
图1 沟通接触器结构示意图
1-动触头2-静触头3-衔铁4-弹簧5-线圈
6-铁心7-垫毡8-触头弹簧9-灭弧罩10-触头压力弹簧线圈加额定电压，衔铁吸合，常闭触头断开，常开触头闭合；线圈电压消逝，触头恢复常态。

为防止铁心振动，需加短路环。

3、接触器的图形及文字符号
图2接触器的图形符号和文字符号。

交流接触器的结构及工作原理及测量方法一、交流接触器的结构1.电磁系统：由电磁线圈和铁芯组成。

电磁线圈接通控制电源后，会产生磁场，通过铁芯的导磁作用，将吸合力传递给触点系统，使触点闭合或断开。

2.触点系统：由主触点和辅助触点组成。

主触点在闭合状态下，承担着负载电流，起到开关电路的作用。

辅助触点一般用于信号控制、状态检测等功能。

3.辅助系统：包括电气继电器、热继电器、过载继电器等辅助元件。

这些元件能够根据控制电路的要求，实现接触器的自动保护、控制和故障检测等功能。

二、交流接触器的工作原理1.吸合过程：当控制电源加在电磁线圈上时，电流通过电磁线圈，产生磁场。

磁场将铁芯磁化后，形成一个吸合力。

这个吸合力会将触点系统中的触点闭合。

2.断开过程：当控制电源断开时，电流停止通过电磁线圈，磁场也随之消失。

这时铁芯不再具有磁性，失去吸合力。

触点系统中的触点因为外力作用，被弹簧弹起，实现断开状态。

三、交流接触器的测量方法为确保交流接触器的正常工作和性能可靠，一些关键参数需要进行测量和检查。

以下是常用的交流接触器测量方法。

1.触点电阻测量：利用万用表的电阻档位，将正负极分别接触在接触器的触点上，测量触点的电阻值。

通常，正常工作的接触器的触点电阻应该较低，接近于零。

2.吸合电流测试：用万用表的电流档位，将正负极分别接触在电磁线圈的两端，通过控制电源加电后，测量线圈的吸合电流。

吸合电流大小反映了电磁线圈是否正常。

3.断开电压测试：用万用表的电压档位，将正负极分别接触在触点的两端，利用启动或分闸按钮，使接触器断开，测量触点断开时的电压。

正常情况下，断开电压应接近于零。

4.静态触电测试：利用静态触电测试仪等设备，模拟实际负载，并进行触电性能测试。

该测试方法能够直接观察到接触器在负载状态下的状态和性能。

除了以上的测试方法外，还有一些其他的测量方法，如：接触器耐压测试、触点时间特性测试等，用于全面检验和评估交流接触器的工作状态和质量。

交流接触器原理交流接触器原理：一、简介1、什么是交流接触器：交流接触器是一种电磁开关装置，它可以控制交流电路中的电流，在工业设备中常用来控制电机的启动和停止。

2、作用：交流接触器的作用是通过控制交流电路中的电流，来实现自动调节电机的运转状态，从而达到自动化控制电机的效果3、特点：交流接触器具有结构简单、可靠性高、体积小、分量轻、用途广泛等特点。

二、构成1、交流接触器的主要构成部件：内部安装的机械结构、压簧、接点组及外接电源。

2、交流接触器的接点组：它分为移动接点和静止接点，移动接点主要是由铜箔片构成，它能被电磁铁把它拨开，使路径断开，从而达到断开交流电路的效果。

3、交流接触器的外接电源：交流接触器通常外接240V或380V交流电源，用于激活交流接触器，从而起到开关控制电流的作用。

三、原理1、电磁原理：交流接触器的工作原理是通过交流电源引起的电磁线圈的反作用磁场，使得电磁铁构成的移动接点拨出，从而断开交流电路。

2、被控原理：交流接触器还具有被控功能，它可以外接控制电路来控制电磁铁作用移动接点的动作。

这样就可以根据外部控制信号控制电磁铁的动作，从而通过被控功能控制交流电路的断电和通电。

3、常开常闭原理：常开常闭是一种特殊的控制形式，它是在关联电路中，用常闭控制让交流接触器的移动接点处于常闭状态，控制电路的控制信号就是反作用于常闭。

这样可以使用外部控制电路来控制交流接触器，实现电路的智能控制。

四、发展随着电子技术、信息化技术和自动化技术的不断发展，交流接触器正在得到越来越多的应用，它可以用来控制电机的启动和停止，也可以作为计算机的一部分，实现自动化控制系统中的运行调节。

交流接触器选型标准
交流接触器的选型主要基于以下几个标准：
1. 电压：交流接触器的额定电压应等于或大于电路中的最高电压。

2. 电流：应选择额定电流稍大于或等于电路中的最大电流的交流接触器。

3. 功率：交流接触器的额定功率应大于电路中的最大功率。

4. 使用类别：接触器的使用类别决定了其额定接通与分断的能力，例如对于鼠笼式电动机的接通和分断，其使用类别为AC-3，需要能接通10倍额定电流和分断8倍的额定电流50次操作循环。

5. 工作制：交流接触器的工作制应根据实际需要选择，如不间断工作制、断续工作制和短时工作制等。

6. 环境因素：考虑工作环境中可能存在的腐蚀、湿度、温度、海拔和振动等因素对交流接触器的影响，并据此进行选型。

根据不同的电路要求和条件，合理地选择交流接触器是确保电气设备正常运行的重要前提。

以上标准仅供参考，建议查阅关于交流接触器选型的文献，或咨询电气工程专家，获取更准确的信息。
