剖视图的画法

  • 格式：ppt
  • 大小：2.01 MB
  • 文档页数：13

下载文档原格式

  / 13

合集下载

剖视图的形成与画法

剖视图的形成与画法
局部剖视图
用剖切面局部地剖开机件所得的剖视图，称为局部剖视图。局部剖视图主要用于表达机件 的局部内部结构形状。
剖面线与剖面符号
剖面线
在剖视图中，为了区分机件实体部分和空腔部分，规定在空腔 部分画上剖面线。剖面线应画成与水平方向成45°的细实线，且 同一机件各视图中的剖面线方向应相同、间隔应相等。
剖面符号
04 剖视图绘制技巧与注意事 项
选择合适剖切方法
01
根据机件形状和结构特点选择剖切方法，如全剖、半剖或局 部剖。
02
剖切平面应通过机件内部结构的对称面或轴线，以充分表达 内部结构。
03
避免不必要的剖切，以减少视图数量和简化作图过程。
保持视图间对应关系
01 剖视图与基本视图之间应保持正确的投影关系， 即长对正、高平齐、宽相等。
半剖视图
01 02
定义
当物体具有对称平面时，向垂直于对称平面的投影面上投射所得的图形， 可以对称中心线为界，一半画成视图，另一半画成剖视图，这种组合的 图形称为半剖视图。
画法
在对称中心线的一侧画出物体的视图，另一侧画出物体的剖视图。
03
特点
半剖视图既能表达物体的内部结构，又能保留物体的部分外形，适用于
为了更清晰地表达机件的某些特殊结构或材料，可以在剖视图 的相应部位标注剖面符号。例如，钢铁材料的剖面符号为与水 平方向成45°的平行细实线；木材的剖面符号为正交的网格线等。
02 剖视图形成原理及步骤
确定剖切位置和方向
根据机件的结构特点，选择最能表达其内部结构 的剖切位置。
确定剖切方向，一般选择与主要轮廓线或轴线平 行的方向进行剖切。
工程制图
在工程制图中，剖视图可用于表达复杂的机械装置或设备，以便更好 地了解其内部结构和工作原理。

45剖视图画法

45剖视图画法

二、剖视的方法: 剖视的方法:
剖
假想用一个 剖切面通过 机件的某一 位置剖开它
去
假想将处于 观察者与剖 切面之间的 那部分移去
视
将所看到的 其余部分的 内、外形状 全部画出来
画
在 剖面 区域 填上剖面 剖面符 填上 剖面 符 号
剖面线为细实线，倾斜 ° 剖面线为细实线，倾斜45°； 一致。 同一物体的剖面线画法应一致 同一物体的剖面线画法应一致。
A A
B
B
C
C
可见轮廓线必须画出。 ④剖切后的可见轮廓线 可见轮廓线 剖视图中不可见轮廓线（虚线）一般不画，必要时才画成虚线； 不可见轮廓线（虚线） 不可见轮廓线
可见轮廓线 必须画出
可见轮廓线 必须画出
剖切面后面的不可见 轮廓线需要画成虚线
例1：补画左视图，将主视图、左视图作全剖视图
主视图 投影方向

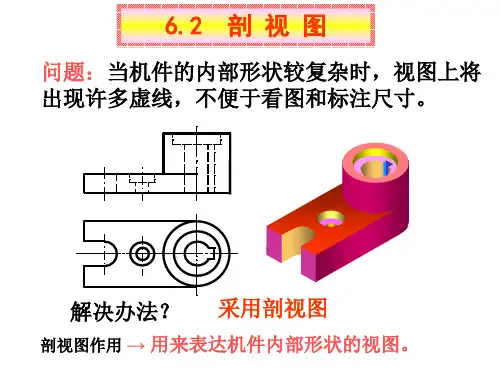

6.2 剖 视 图
问题：当机件的内部形状较复杂时， 问题：当机件的内部形状较复杂时，视图上将 出现许多虚线，不便于看图和标注尺寸。 出现许多虚线，不便于看图和标注尺寸。
解决办法？ 解决办法？
采用剖视图
用来表达机件内部形状的视图。 剖视图作用 → 用来表达机件内部形状的视图。
一、 剖视图的形成
假想用一 剖切面将机件 剖开， 剖开，移去剖 切面和观察者 之间的部分， 之间的部分， 将其余部分向 投影面投射， 投影面投射， 并在剖面区域 并在剖面区域 内画上剖面符 号。
例1：将主视图、左视图作全剖视图
A-A B-B A
有线吗？
A
有线吗？
B
B
例2：补画剖视图中漏画的线
例3：将主视图作全剖
例3：将主视图作全剖 A-A

剖 视 图

剖 视 图
砖 液体
图6.9 主要轮廓线成45°时剖面符号的画法
(3)画剖视图时的注意点： 剖视图是假想剖开物体，当物体的一个视图画成剖视图后， 其它视图不受剖开的影响，仍应完整地画出；机件剖开后， 凡是看得见的轮廓线都应画出，不能遗漏，如图6.10所示； 剖视图中一般不画虚线，但如果画少量虚线可以减少视图 数量，而又不影响剖视图的清晰时，也可以画出这种虚线， 如图6.11所示。
• 1.2剖视图的种类
• 按剖切的范围，剖视图分为全剖视图、半剖视图、局部剖 视图。
1. 全剖视图
用剖切面完全剖开机件所得到的剖视图，称为全剖视图。 如图6.7、6.12所示的剖视图。
特点：全剖视图一般用于表。
2. 半剖视图
达外部形状简单而内部形状较为复杂的机件当机件具有对称 平面时，向垂直对称平面的投影面上投影所得的视图，可 以以对称中心线为界，一半画成剖视以表达内部结构，另 一半画成视图以表达外形，这样画出的剖视图称之为半剖 视图。如图6.13所示的主视图和俯视图，机件的内外结构 都要表达，主视图及俯视图均以对称中心线为界，画成半 剖视图，这样就在同一视图上清楚地表达了机件的内外结 构形状。
• 剖视图主要应用在物体的内部结构比较复杂，视图中虚线 较多的场合，这样可使原来不可见的内部结构看得比较清 楚，虚线变成实线。
(b)
(a)
(b)
图6.7 剖视图的形成
2. 剖视图的基本画法 (1）画剖视图的步骤： ① 分析机件，画出必要的视图，不可见部分可不画
出。
② 确定剖切位置。为了使剖视图能够反映机件的内 部结构形状，所选剖切平面应与投影面平行，并 应通过物体内部孔、槽的轴线或对称平面。剖切 面可以是平面或圆柱面，其中用得最多的是平面。
图6.10 剖视图的错误画法

工程制图课件 13第7章剖视图

工程制图课件 13第7章剖视图
不一致 互相不平行
╳
╳
╳
╳
剖面线粗细 剖面线太密 剖面线画得 剖面线伸出
不一致
太粗
剖面区域
剖面线
通常，剖面线画成与水平呈45º的等距细实线，在特殊 情况下可以采用其它角度。
如果剖面线画成与水平呈45º，将与图形的主要轮廓线 平行或垂直(也可以是近似)，也可以采用30º、 60º、 或者其它角度。
LOGO
第13讲
剖视图
目录
1 剖视图的基本概念 2 剖视图的画法 3 肋板在剖视图中的规定画法 4 全剖视和半剖视图
产品形状结构的表达要求
在生产实际中，当机件的形状和结构比较复杂时，如果仍用前 面所讲的两视图或三视图，就难于把它们的内外形状准确、完整、 清晰地表达出来。为了满足这些要求，国家标准规定了视图、剖视 图、断面图、局部放大图、简化画法和其它规定画法，本章着重介 绍一些常用的表示方法。
剖视都是假想的，因此每个剖视图都是独立的，其它视 图都不受其它剖视图的影响，可以画成完整的视图，也 可以画成剖视图。
剖视图的画法—按照定义画
确定剖切平面的位置。
A
A
剖视图的画法—按照定义画
画出剖面区域。
A
A
剖视图的画法—按照定义画
画出剖切面之后的可见棱线、交线和外形轮廓。
A
A
剖视图的画法—按照定义画
错误
错误
正确
剖视图的标注
剖切平面应当在剖视图的相邻视图中标注。 在这个视图中，采用短粗的线段（粗细为1~1.5b ，长
度为5~10mm ）表示剖切平面的积聚性投影的位置。 短粗线段不得与图形轮廓向接触。 画在短粗线段一端的箭头表达观察视线的方向。 写在箭头旁的大写字母表达剖切平面的名称。 在剖视图的正上方，采用与剖切平面名称相同的大写字

剖视图的种类及画法

剖视图的种类及画法

剖视图的种类及画法1、剖视的概念物体的内部结构，用虚线表示，如图所示，这样容易使物体层次结构不清，给读图带来困难，此时可采用GB/T17452-1998规定的剖视画法。

2、剖视图的画法一、确定剖切面的位置剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面；二、画出剖切后的剖面区域；三、画出剖切面后面的可见轮廓线。

四、在剖面区域内应画上剖面符号以表示物体的材料，并完成其它视图。

①剖视的目的是为了更清晰地表达物体的层次，凡已经表达清楚的结构，在各视图中的虚线轮廓线不再画出。

②剖视只是假想将某视图剖开，所以某视图的剖视不影响其它视图的完整性。

其它视图仍应完整画出。

(a)物体的视图(b)画出剖面区域(c)完成剖视图五、剖视图的标注一般应在剖视图上方注出剖视图的名称“×-×”（×为大写拉丁字母或阿拉伯数字，如“A-A”）。

在相应的视图上用剖切符号（粗短画）表示剖切位置的起、迄和转折，用箭头指示投射方向，并注上同样的字母，如“A”。

剖切符号尽可能不与图形轮廓线相交。

当剖视图按投影关系配置，中间没有其它视图隔开，可省略箭头。

当剖切面通过物体的对称面或基本对称面，且剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略标注，如图(a）中的左视图，其全剖视省略了标注。

还要注意，同一机件的剖面线倾斜方向应相同、间隔应相等，当图中的主要轮廓线与水平成写45°或接近45°时，该图的剖面线应画成与水平成30°或60°，如图(b）所示。

(a)剖面线的画法(b)剖面线的画法剖切符号、剖切线和字母的组合标注如图所示。

剖切线也可省略不画，如图所示。

(a)组合标注(b)省略剖切线剖切符号、剖切线和字母的组合标注六、剖面区域的表示法（GB/T17453-1998）剖面符号（也叫剖面线）随物体所用材料类别的不同而不同。

不需在剖面区域表示材料类别时，可用通用剖面线表示。

5-4 轴测剖视图的画法2018.8.3

5-4 轴测剖视图的画法2018.8.3

本节结束
§5-4 轴测剖视图的画法
15/15
举例 求图示形体的轴测图。
作图步骤： a. 绘制整体轴测图；
§5-4 轴测剖视图的画法
三、轴测剖切图的作图步骤
7/15
方法一：先整体,再剖切。
举例 求图示形体的轴测图。
作图步骤： b. 绘制切口轴测图；
§5-4 轴测剖视图的画法
三、轴测剖切图的作图步骤
8/15
方法一：先整体,再剖切。
举例 求图示形体的轴测图。
三、轴测剖切图的作图步骤
13/15
方法二：先剖切,再补外形。 作图步骤：
举例 求图示形体的轴测图。
c. 绘制肋的轴测图；
§5-4 轴测剖视图的画法
三、轴测剖切图的作图步骤
14/15
方法二：先剖切,再补外形。 作图步骤：
举例 求图示形体的轴测图。
d. 描深，完成全图。
§5-4 轴测剖视图的画法
(a)
(b)
(c)
§5-4 轴测剖视图的画法
二、轴测图中剖面线的方向
3/15
▪ 轴测图上剖面线应按下表图示的方向填充。
正等轴测图
Z
正二等轴测图 斜二等轴测图
Z
Z
O
X
O X
O
X
Y
Y
Y
§5-4 轴测剖视图的画法
二、轴测图中剖面线的方向
4/15
不论什么材料的剖面符号，一律画成等距、平行的细实 线，称为剖面线。剖面线方向随不同的轴测图的轴测轴方向和 轴向伸缩系数而有所不同。

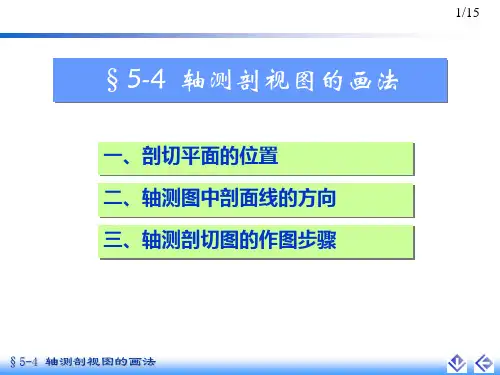

1/15
§5-4 轴测剖视图的画法
一、剖切平面的位置 二、轴测图中剖面线的方向 三、轴测剖切图的作图步骤
§5-4 轴测剖视图的画法

画法几何及机械制图(第2版)课件：剖视图

画法几何及机械制图(第2版)课件：剖视图
39
三、剖切面的种类和剖切方法
正误分析
错误
正确
40
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面 用两个相交的剖切平面剖开机件，将倾斜的 结构绕交线旋转到与选定的投影面平行后再投射而获得剖视图。
主要用 于表达孔、 槽等内部结 构不在同一 剖切平面内， 但又具有公 共回转轴线 的机件。
13
二、剖视图的种类
按机件被剖切的范围不同，剖视图可以分为：
全剖视图
半剖视图
局部剖视图
14
二、剖视图的种类
1. 全剖视图
用剖切面将机件完全剖开所得 到的剖视图，称为全剖视图。
全剖视图主要用于外形简单、 内部形状复杂的不对称机件。
15
二、剖视图的种类
2. 半剖视图
虚
线
多
缺 内 形
视图
全剖视图
A—A
41
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面 用两个相交的剖切平面剖开机件，将倾斜的 结构绕交线旋转到与选定的投影面平行后再投射而获得剖视图。
42
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面
倾斜结构先旋转后再投射； 其他结构仍按原来位置投射。
外
左右对称
形 表
达
各画一半
不
全
A
A
16
二、剖视图的种类
2. 半剖视图
虚
线
多
缺 内 形
视图
全剖视图
A—A
外
左右对称
形 表
达
各画一半
不
全
A
A

画法几何第十三章剖视图分解

画法几何第十三章剖视图分解

画 3 用不平行基本投影面的剖切平面剖切： A-A
法
A-A旋转
几 何
A
B
及
A
机
A-A
械B 制
图
HUST §9-3
第九章 断面图
常用表达方法
一、概念
画
法
几
何
及
机
械
制
图
假想用剖切面将物体的某处切断，仅画出该剖切面
与物体接触部分的图形，称为断面图，可简称断面
HUST §9-3
第九章 断面图
常用表达方法
制
特点 表达内部结构，但破坏了外形
图
范围 外形简单或不对称的物体
剖视图剖切位置清晰，且 按基本位置配置，中间没
标注 全标，省投影方向，全省 有其它图形隔开，全省。
HUST §9-2
第九章 剖视图
常用表达方法
五、剖视的种类 剖开
移开
剩余投影
画 2 半剖
法
几
何
及
主视
机
俯视
械
制
图
全剖的主视图不能反映前凸台的形状； A-A剖视图不能反映上端面的形状。
剖切平面:平行投影面; 通过孔\槽对称面
图 画剖面符号 补画可见结构
剖面线方向一致,间隙均匀
UST §9-2
第九章 剖视图
常用表达方法
三、标注
画 剖切位置：短粗实线
法 投影方向：箭头
几 视图名称：相同字母
何 四、注意问题
及 剖切是假想的，A-A 机 剖视图剖开移开一半，
但俯视图仍按完整立
械 体画出。
五、剖视的种类
剖开
移开
画 1 全剖
法

剖视图的画法

剖视图的画法
A
A
A
油孔
A－A
A
A
螺孔
A－A
ห้องสมุดไป่ตู้
⑤ 当剖切后产生不完整要素时，该部分按不剖绘制。
A－A
A－A
A
A
A
A
A
错误
A
正确
① 波浪线不能与图上的其它图线重合。
错误
正确
③ 当被剖结构为回转体时，允许将其中 心线作局部剖的分界线。
④ 在一个视图中，局部剖的数量不宜过 多。
三、剖切平面的种类
A－A
1.单一剖切平面 ⑴ 平行于某一 基本投影面
A
A
⑵ 不平行于任何基本投影面（投影面垂直面）
A－A
☆标注方法：
A－A A
☆适用范围：
但没有表示清楚的结构，允许画少量虚线。
A
A
A－A
⑤ 不需在剖面区域中表示材料的类别时，剖面符号可 采用通用剖面线表示。通用剖面线为细实线，最好 与图形的主要轮廓或剖面区域的对称线成45°角； 同一物体的各个剖面区域，其剖面线画法应一致。
当画出的剖面线与图形的 主要轮廓线或剖面区域的轴线 平行时，该图形的剖面线应画 成与水平成30°或60°角，但 其倾斜方向与其他图形的剖面 线一致。
当机件具
有倾斜部分，
同时这部分内
A
形和外形都需
B
表达时。
B A－A
☆此剖视可按斜 视图的配置方 式配置。
B－B
⒉ 一组相互平行的剖切平面
A－A
B
A
A
B
A
A
A
A
☆ 标注方法：
☆ 适用范围： 当机件上的孔槽及空腔等内部结构不在同一
平面内时。

《机械制图与CAD》课件——5剖视图画法

《机械制图与CAD》课件——5剖视图画法

谢谢！
1.读图方法
识读图形的基本方法依然是以形体分析法为主，线面分析法为辅。
2.读图举例
【例8-2】分析四通管的表达方案。
主视图—全剖
(1)概括了解 四通管用5个图形表达。
(2)仔细分析各图形及表达重点 1)主视图。主视图为B—B全剖视图。 主要表达四通管四个方向的连通情况。
2)俯视图。俯视图是由两个平行 的剖切平面剖得的A—A全剖视图。主 要表示左右两边管体的相对位置(它们 之间的夹角为α以及底板的形状。）
1.移出断面图
画在视图轮廓之外的断面图称为移出断面图。 (1)移出断面图的画法要点
1)移出断面的轮廓线用粗实线绘制，断面上画出剖面符号。
轮廓线为粗实线
2)当剖切平面通过由回转面形成的孔或凹坑的轴线时，这些结构按剖视绘制。 3)当剖切平面通过非回转面，会导致出现完全分离的两个剖面区域时，也应按剖视画出。
强化
剖视图画法
课题一 全剖视图 课题二 半剖视图 课题三 断面图 课题四 表达方法综合视图的基本知识
下图为机件的已知两视图：在主视图中，用细虚线表达内部结构，图上的细 虚线较多，且部分细虚线与点画线相重合，图形不够清晰。为了清晰地表达零件 的内部结构，《机械制图》GB/17452—1998和GB/4458.6—2002国家标准中规定 可采用剖视图来表达。
不应出现不完整的因素。
3)用几个平行的剖切平面画出的剖视图中，一般不允许出现不完整的要素。仅当 两个要素在图形上具有公共对称中心线或轴线时，允许各画一半。
A—A
具有公共对称线的 两要素可各画一半
A
A
A
A
3.几个相交的剖切面
当机件的内部结构用一个 剖切平面不能完全表达，且这 个机件在整体上又具有回转轴 时，可用几个相交的剖切平面 (交线垂直于某一基本投影面) 剖开机件，并将与投影面不平 行的结构及其有关部分旋转到 与投影面平行后再进行投射。

机械制图——剖视图

机械制图——剖视图
机械图样的基本表示法
剖视图
1
剖视图
本节要点： （1）剖视的基本概念。 （2）全剖视图、半剖视图、局部剖视图的特征、画法 及其适用范围。 （3）剖视图的标注。
本节难点： 用一组剖切面剖切的剖视图的概念、画法及标注。
2
剖视图
剖视图的概念 剖视图的种类
3
剖视图的概念
画视图时，机件的内部形状，如孔、槽等，在视图中用虚线表示，如图 所示。若机件的内部形状比较复杂时，图上的虚线较多，有的甚至和外 形轮廓线重叠，这既不利于读图，也不便于标注尺寸。为此，国家标准 （GB/T 17452—1998 及GB/T 4458.6—2002 ）中规定可用剖视 图来表达机件的内部形状。
用局部剖视表达实心零件上的孔和槽。 拉杆中间部分为实心杆，两端的圆孔需剖切，应采用局部剖视图。
36
对称机件的轮廓线与中心线重合，不宜采用半剖视图 时，应采用局部剖视图。
37
剖视图的剖切方式
国家标准规定，根据机件的结构特点，可选择以下剖切面剖切物体：单一 剖切面、几个平行的剖切面、几个相交的剖切面（交线垂直于某一基本投 影面）。
42
当两个要素在图形上具有公共对称中心线或轴线时，可以以 中心线或轴线为界，各画一半。
43
44
3.几个相交的剖切面
用两个相交的剖切面（交线垂直于某一基本投影面）剖开机件的方法称为 旋转剖。用这种方法画剖视图时，应先将被剖切面剖开的结构及有关部分旋 转到与选定的基本投影面平行后再进行投影。
45
画法与标注：应注意的是，凡在剖切面后，没有被剖到的结构，仍
画剖视图的投影
1.必须对剖切后余下的全部形体进行投影，特别要注意不能漏线。 2.假想剖切:物体是假想被剖切面剖开的，剖切后的状态仅反映在相应的 剖视图上，并不影响其它视图的绘制。 3. 虚线处理:剖视图中，零件后部的不可见轮廓线—虚线一般省略不画， 只有对尚未表达清楚的结构，才用虚线画出。为了使剖视图清晰。

机械制图17.3.1 剖视图的基本概念及一般画法

机械制图17.3.1 剖视图的基本概念及一般画法

(二) 剖视图的画法
步骤： 1.选定剖切面、位置及投射方向； 2.画出截断面的投影；
§2-2 点的两面投影
二、剖视图的一般画法
(二) 剖视图的画法
Ａ–Ａ 视图名称
Ａ
Ａ
步骤： 1.选定剖切面、位置及投射方向； 2.画出截断面的投影； 3.在截断面区域画上剖面符号； 4.画全剖切面后面可见部分的投影。 5.标注。 交线可见
液体
胶合板（不 分层数） 格 网（筛网、 过滤网）
二、剖视图的一般画法
当不需要表示材料的类别时，可按通用剖面线（与金属材 料的剖面线相同）表示。
金属材料的剖面线最好与主要轮廓或剖面区域的对称线成 45°角。
注意： 当同一个金属机件需用几个剖视图表达时，所有剖视图上
剖面线的倾斜方向要相同，且剖面线的间距要相等。
§2-2 点的两面投影
二、剖视图的一般画法
部分材料的剖面符号
金属材料 （已有规 定符号者 除外）
非金属材 料（已有 规定符号 者除外）
转子、电 枢、变压 器和电抗 器等的叠 钢片
型砂、填砂、 粉末冶金、陶 瓷刀片以及硬 质合金刀片等
玻璃及观察用 的其他透明材 料
线圈绕组元件
§2-2 点的两面投影
木材纵剖面
3.要画出剖切面后的可见部分的投影，不要漏画线。
A –A
A –A
A –A
A
AA
AA
A
§2-2 点的两面投影
二、剖视图的一般画法
(四) 画剖视图应注意的问题
3.要画出剖切面后的可见部分的投影，不要漏画线。
A –A
A –A
A –A
A –A
A
AA
AA
AA

剖视图的概念和画法

剖视图的概念和画法

剖视图的概念和画法
剖视图（GB/T 17452-1998、GB/T 17453-2005、GB/T 4458.6-2002）主要用来表达机件的内部结构形状。

表达机件时，机件上不可见的内部结构形状可用虚线表示，但如果机件的内部结构形状复杂，视图中就会有较多的虚线，这既不利于看图，也不利于标注尺寸，如图7-7b 所示。

因此国家标准规定可用剖视图来表达机件的内部结构形状。

1．剖视图的形成
假想用剖切面剖开物体，将处在观察者与剖切面之间的部分移去，而将其余部分向投影面进行投射，所得的图形称为剖视图，简称剖视。

如图7-7c 所示。

a) 立体图
b) 视图 c ）剖视图
图7-7剖视的基本概念
剖切面一般是平面或圆柱面，而平面用的最多。

为表达机件内部的真实形状。

剖切面一般通过孔、槽的轴线或对称面，且使剖切面平行或垂直于某一投影面。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A A
不画剖面 的分界线。
剖切面不可与轮廓线重合
⑶各剖切平面的转折处不可与 视图上的轮廓线重合，一般 情况下不可在回转结构的中 心处转折，仅在孔或槽具有 公 共 对 称 中 心 或 轴 线 时 ,才 可 以中心对称线为界各画一半。
A
A A
剖切面不可在 孔中心处转折。
请点击鼠标左键显示后面内容
注意： ①剖面线应画在剖切到的实体处，以区别剖切处的空腔部分； ②同一机件的各剖视图中的剖面线,其斜向和间距应保持一致。
请点击鼠标左键显示后面内容
剖视图一般规则
1.被剖到的实体处推荐用45细实 线，应画到与轮廓线接触处止， 不可伸出轮廓线，其间距应相等。 2.当二相邻件被剖切时，其剖面 线的倾斜方向应相反。 3.当装配件多于二个时，其剖面 线必须各不相同。 4.当对称件的剖切面明显通过其 对称中心时，一般可省略标注。 5.当机件不对称时，必须对其剖 切面位置作明确标注。 A-A 剖面线间距由其面积尺寸 确定：一般推荐为不小于 4mm;面积很小时应不小于 1mm。 剖面线应在接触处错开。 第三个零件(通常为最小 件)的剖面线间距应更密 A A-A
A
A
A
请点击鼠标左键显示后面内容
剖视图的种类
按剖切面分：
1.单一剖切平面
按剖切方法分： 全剖 半剖 局部剖
2.二相交剖切平面
3.多个平行剖切平面
旋转剖 阶梯剖 复合剖 斜剖
4.组合剖切平面
5.不平行任何基本投影面的剖切平面
请点击鼠标左键显示后面内容
剖视图的画法
1. 全剖视图的画法 2. 半剖视图的画法 3. 局部剖视图的画法 4. 旋转剖视图的画法
A
请点击鼠标左键显示后面内容
剖视图画法 单一剖切平面
半剖 用来表达内.外形都较复杂且基本对称的机件。
对称中心线不 可画成粗实线！
画图要点：
⑴ 剖切面应选在机件的 对称中心平面处； ⑵ 用剖切符号及箭头和
A
A
易漏线
大写字母注明剖切位 置和观察方向并在半 剖视图上方加注相应 大写字母“× ×” 。 ⑶ 以对称中心位置的点
⑴ 二相交剖切面的交线应与机 件的旋转中心轴线相重合；
⑵ 在剖切平面的起始、转折、 终止处，均应注明剖切面符 号、相应的大写字母。
⑶ 倾斜部 分的 内 、外 形均应 按 旋 转到 平行投 影面位 置后 再 画 出并 在旋转 剖视图 上方 注 明 相应 大写字 母 “ × × ”；
A
A
⑷ 倾斜部 分后面 的可 见结构 应 按 原位 置画出 ，不可 见轮 廓 线 应省 略。
剖视图画法 单一剖切平面
全剖
画图要点：
⑴ 剖切面应选在机件的 对称中心平面处；
⑵ 用剖切符号“ ”及 箭头和大写字母标明 剖切位置和观察方向, 并在全剖视图上方加 注 相 应 字 母 “ × × ”；
用来表达外形简单.内形复杂且不对称的机件。
A A
易漏线
⑶ 剖切面后面的不可见 轮廓线（虚线）可省 A 略，以保持图形清晰。
剖视图
剖视图概述 剖视图一般规则 剖视图的种类 剖视图的画法 练习题
非机类
剖 视 图 概 述
1.剖视图的作用:
剖视图 → 用来表达机件内部形状的视图。
剖视图
视图中有太多虚线给 看图增加困难且标注 尺寸也很不方便。
剖切面位置
剖 视 图 概 述
2.剖视的方法:
剖
假想用一个 剖切面通过 机件的某一 位置剖开它
表达局部尚未表达清楚的孔.槽等内部结构。
⑵ 波 浪 线 只 能画 在有实 体的 地 方， 不 可画在 空腔 处 ；
⑶ 波浪线不 可与 轮廓线 重合 或 画 在轮廓 线的延 长处 。
⑷ 局部剖可不加任何标注。
请点击鼠标左键显示后面内容
剖视图画法 二相交剖切平面
旋转剖
表达可绕机件上某中心旋转的倾斜部分的内部结构。 A A 画图要点：
去
假想将处于 观察者与剖 切面之间的 那部分移去
视
将所看到的 其余部分的 内、外形状 全部画出来
剖 视 图 概 述
3.剖视图的标注:
(1)剖切面： 剖切平面 剖切柱面
A A
A A 展开
A
A
A
A
(2)剖切符号：表示剖切面位置的符号(长5mm,粗1.5b)。
(3)剖面符号： 即剖面线(表示机件的材料类别);金属材 料剖面线为45斜向且间距相等的细实线。

5. 阶梯剖视图的画法 6. 复合剖视图的画法 7. 斜剖视图的画法
请点击相应部分显示其内容
练 习
2.补齐剖视图中的漏线。
题
1.分析并指出剖视图中的错误画法。
3.画出反映下列各立体内、外结构的剖视图。 4.画出下列各立体立体的全剖视图。 5.画出反映立体上各孔结构的局部剖视图。
请点击题目显示其内容
划 线 为 界 ,半 边 画 外 形 ， 半边画内形。 ⑷ 剖切面后面的不可见轮
A
A
A
廓线和在半剖视图中已 表达清楚的内形结构的 虚线应省略以保持图形 的清晰。
注意：半剖不可只注半边
请点击鼠标左键显示后面内容
A
剖视图画法 单一剖切平面
局部剖
画图要点：
⑴ 只画出局部孔或槽的内形部 分 ,其 余 部 分 用 波 浪 线 断 开 ；
先旋转到平行于投影面 的位置后再进行投影
A
请点击鼠标左键显示后面内容
剖视图画法 多个平行剖切平面
阶梯剖
画图要点：
⑴在各剖切面起始、转折、终 止处应注明剖切符号、箭头 和字母，并在阶梯剖视图上 方注明相应大写字母。 ⑵ 阶梯剖视图 中各 剖面分 界处不 画任 何界线(因剖切 面是 假想的)。
表达不同位置处的各种孔.槽等结构的内部形状。
