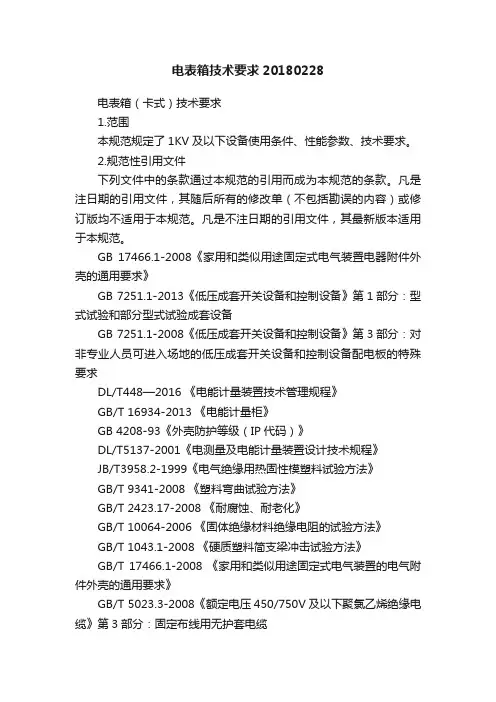

电表箱技术要求20180228电表箱（卡式）技术要求1.范围本规范规定了1KV及以下设备使用条件、性能参数、技术要求。
2.规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB 17466.1-2008《家用和类似用途固定式电气装置电器附件外壳的通用要求》GB 7251.1-2013《低压成套开关设备和控制设备》第1部分：型式试验和部分型式试验成套设备GB 7251.1-2008《低压成套开关设备和控制设备》第3部分：对非专业人员可进入场地的低压成套开关设备和控制设备配电板的特殊要求DL/T448—2016 《电能计量装置技术管理规程》GB/T 16934-2013 《电能计量柜》GB 4208-93《外壳防护等级（IP代码）》DL/T5137-2001《电测量及电能计量装置设计技术规程》JB/T3958.2-1999《电气绝缘用热固性模塑料试验方法》GB/T 9341-2008 《塑料弯曲试验方法》GB/T 2423.17-2008 《耐腐蚀、耐老化》GB/T 10064-2006 《固体绝缘材料绝缘电阻的试验方法》GB/T 1043.1-2008 《硬质塑料简支梁冲击试验方法》GB/T 17466.1-2008 《家用和类似用途固定式电气装置的电气附件外壳的通用要求》GB/T 5023.3-2008《额定电压450/750V及以下聚氯乙烯绝缘电缆》第3部分：固定布线用无护套电缆GB 16917.1-2003/XG1-2010《家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)》第1部分: 一般规则DL/T852-2002《电能计量装置安装接线规则》在用户方同意时可以使用其他性能更高的标准。
行业标准中以对产品质量分等做出规定的条款，供货方所提供的产品性能应达到优等品的标准。
电能计量箱技术规范（阻燃ABS材质）1 、总则1.1 本技术规范书适用于整体组合电能计量箱，它提出了该计量箱的功能设计、结构、性能、安装与试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求与适用的标准，未对一切技术细则做出规定，也未充分引述有关标准与规范的条文，供方应提供一套满足本规范书与现行有关标准要求的高质量产品及其相应服务。
1.3 假如供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或者系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书“技术差异表”中加以全面描述。
1.4 本技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准与行业标准。
应遵循的要紧现行标准如下：1. GB7251.1-2005开关与操纵设备第1部分型式试验与部分型式试验成套设备；2． GB7251.3-2006开关与操纵设备第3部分对非专业人员可进入场地的低压成套开关设备与操纵设备—配电板的特殊要求；3. DL/T 448－2000 电能计量装置技术管理规程；4．GB/T 16934-1997 电能计量柜；5. DL/T 5137-2001 电测量及电能计量装置设计技术规程；6. GB50254-96 电气装置安装工程低压电器施工及验收规范；7. 《国家电网公司输变电工程通用设计400V电能计量装置分册》8. 《国家电网公司输变电工程通用设计220V电能计量装置分册》9. GB191 《包装储运图示标志》10. GB2681 《电工成套装置中的导线颜色》11. GB2682 《电工成套装置中的指示灯与按钮颜色》12. GB4028 《外壳防护等级的分类》13. GB7251 《低压成套开关设备》14. GBJ63 《电力装置的电测量仪表装置设计规范》15. JB3084 《电力传动操纵站的产品包装与运输规程》16. IEC947-1 《总则》17. GB/T14048.1《总则》18. IEC942-2 《低压断路器》19. GB14048.2 《低压断路器》20. IEC947-5-1 《机电式操纵电路电器》21. GB14048.5 《机电式操纵电路电器》22. DL447-91 《电能计量柜》23. GB50054-95 《低压配电设计规范》24. GB156-93 《标准电压》25. GB1048-89 《固体绝缘材料工频电气强度的试验方法》26. GB2900.1-82 《电工名词术语、基本名词术语》27. IEC255-21-1 振动试验标准28. IEC255-21-2 冲击与碰撞试验标准29. GB7251.3-97 低压成套装置30. GB4208-93 外壳防护等级31.GB17466-1998 《家用与类似用途固定或者电气装置电气附件外壳的通用要求》32.GB/T7267-2003 外型及安装尺寸33. 《国家电网公司输变电工程通用设计—220V电能计量装置分册》有矛盾时，按现行的技术要求较高的标准执行。
第二章规范和技术要求二、规范和技术要求（一）规范1、总则：1.1、本说明书是规定400V非标箱的设计、制造、检验、安装及测试之最低需求，投标方对本招标书中的技术要求不能满足时应以书面方式告知招标方。
1.2、本说明书叙述制造厂对本设备所须供给和服务的范围，除了本说明外其它有需要而未述及的要件和服务制造厂也应提供。
1.3、配电箱（柜）应符合当地供电部门的入网要求和规定等。
1.4、投标方应将业主提供设计图纸中不符合电业局验收标准的箱体设计进行修改，并将具体修改内容提交业主确认。
1.5、投标方应严格按照此次提出技术要求进行设计，对于设计图纸中不符合此次技术要求的部分应及时提出，由我方负责解答。
1.6、断路器的选择：1）塑壳及微型断路器选用：商业部分选用施耐德、ABB、西门子、默勒产品；写字楼及住宅部分选用常熟开关、上海良信、杭州之江、上海人民电器、TCL产品。
请在以上规定品牌中任选其一，厂家联系方式详见品牌明细表。
2）双电源断路器选用天津万高、沈阳斯沃、南京亚派产品。
请在以上规定品牌中任选其一，并需要提供元件采购发票影印件。
1.7、工作范围:制造厂商至少应提供下列主要项目。
1) 400V非标箱详细材料使用表。
主要元件产地。
生产投标设备的主要制造、检验设备。
提供具有国家级权威部门出具的型式试验报告。
2) 400V非标箱布置图,基础图,包括所有尺寸,设备的重量及基础应具备的承重力。
3) 400V非标箱的设计、制造及厂内测试。
4) 备品备件清单（二年）和必需操作工具。
5) 提供包装、运送、并卸货至指定的现场。
6）负责协助其它机电承包方安装、接驳三相五线封闭母线槽。
7) 负责现场指导安装、测试及通过质量验收。
2、标准和法规：400V非标箱的设计、组装、测试及检验应符合下列标准最新版的有关规定。
2.1、GB7251.1-2005《低压成套开关设备和控制设备》；2.2、EC60439.1-1999《低压成套开关设备和控制设备》；2.3、《低压配电设计规范》GB50054-95；2.4、《供配电系统设计规范》GB50052-95；2.5、《民用建筑电气设计规范》JGJ 16-2008；2.6、《电力工程电缆设计规范》GB50217-94；2.7、《建筑物防雷设计规范》GB50057-94；2.8、《建筑物电子信息系统防雷技术规范》GB50343-2004；2.9、《电气装置安装工程施工及验收规范》GB50254~59-03。

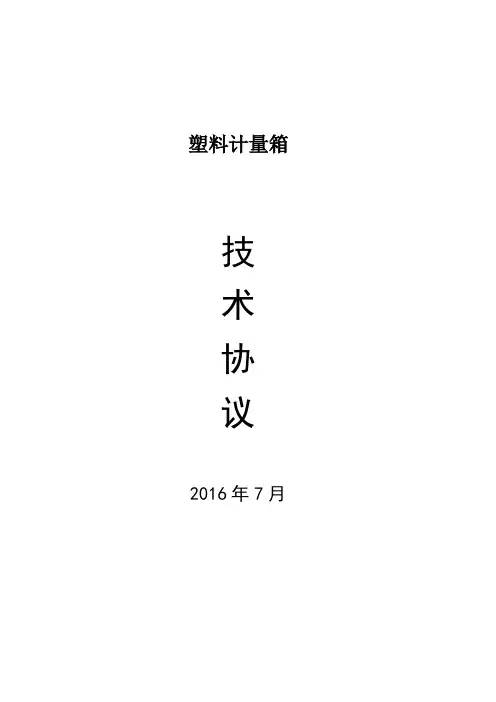

塑料计量箱技术协议2016年7月目录1总则2基本要求2.1计量箱类型：2.2计量箱箱体材料:2.3计量箱内部设备配置：2.4计量箱结构2.5计量箱外观与标识3技术参数标准4计量箱厚度标准5单表位计量箱6验收和售后服务附件：各类型塑料计量箱平面图1总则1.1本技术规范适用于湖北省电力公司电力用户用电信息采集系统建设用塑料计量箱的订货与验收。
1.2计量箱必须取得国家强制性产品认证（简称3C认证），箱体正面有3C认证标志。
1.3卖方投标时必须提供“单相单表位”和“三相单表位”的计量箱样品各1套。
1.4应遵循的标准：GB7251.1低压成套开关设备和控制设备GB/T16934电能计量柜GB4208外壳防护等级（IP代码）GB/T2423.17耐腐蚀、耐老化GB10963.1电气附件--家用及类似场所用过电流保护断路器IEC608982基本要求2.1计量箱类型：2.1.1本技术规范所指计量箱类型为：单相单表位计量箱，三相单表位计量箱。
2.2计量箱箱体材料:2.2.1计量箱箱体材料选用应从环保和长寿命角度出发，以及适应不同的安装环境。
采用高强度、阻燃、耐老化的绝缘材料制作，具备防雨水渗入功能。
2.2.2计量箱箱盖为全透明整体式，采用中分子聚碳酸酯材料注塑成型，具有阻燃、抗老化、抗紫外线、抗冲击、耐腐蚀、透明度高等性能。
2.2.3计量箱箱体底座为分区整体式，部分采用聚碳酸酯材料或阻燃ABS 树脂材料注塑成型，具有阻燃、抗老化、耐腐蚀、抗冲击等性能。
2.2.4计量箱使用寿命应大于10年。
2.3计量箱内部设备配置：2.3.1计量箱内应有足够的空间，满足安装电能表、进线、出线的要求。
2.3.2单、三相单表位计量箱，应能满足单、三相智能电能表的安装要求。
2.4计量箱结构2.4.1计量箱采用上箱盖、下底座结构，整体关合严密，外形美观。
2.4.2箱体的上盖和底座采用多点内隐式扣槽卡口结合的分体结构或采用门绞链的整体结构。

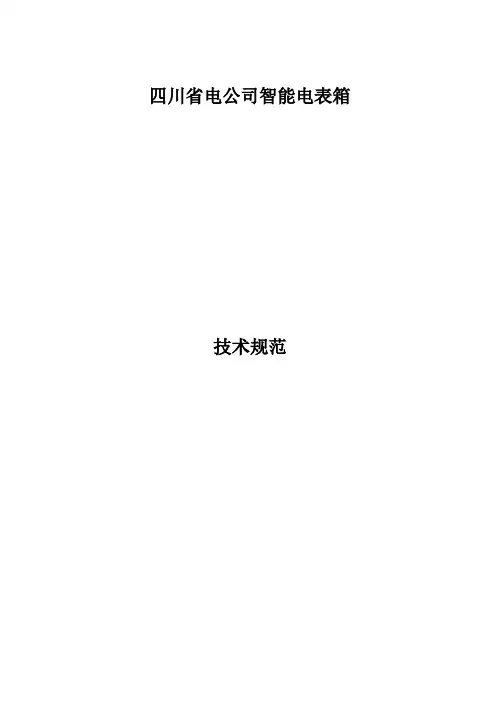

四川省电公司智能电表箱技术规范总则★、卖方投标时必须提供单相普通开关的表箱样品1只，样品表箱内除应安装本标书技术部分所要求的配置的配件外，还要各安装一只国家电网公司最新颁布的本地费控智能卡表的样品。
退还时招标方不保证设备完好性。
★、卖方应在标书中提供16表位表箱的高清照片各2-3张。
．应遵循的标准标准：低压成套开关设备和控制设备GB/T16934 电能计量柜GB4208-1993 外壳防护等级（IP代码）GB/ 耐腐蚀，耐老化．使用条件环境条件周围空气温度-10℃～+40℃海拔高度: ＜2500m平均相对湿度：95%地震烈度：8度安装场所：户内。
系统条件系统工作电压：主回路：辅助回路：电源波形：电压正弦波形总畸变率≤5%系统绝缘电压：主回路：辅助回路：2000V额定频率：50Hz±5%.技术要求箱体结构要求★箱壳密封，能保护箱内各部件不受脏物等侵入和不受机械损伤。
箱体全封闭设计，箱体应有通风口设计，具有良好的散热功能。
箱体材料具有高强度、绝缘阻燃、耐高温、耐老化、耐冲击、防腐防潮防酸的特性，应具备防尘、防火、防潮等功能。
箱体可采用ABS工程塑料或SMC复合材料制成。
ABS工程塑料或SMC复合材料的箱体厚度单表位不小于2mm，多表位箱体厚度不小于2mm。
箱体分为进线主开关室、电度表室（集抄室）、出线开关室等各个功能单元室，各室之间完全分开。
各室门板（或封板）上丝印功能名称（如进线开关室、电度表室等）。
集抄室可以单设，也可以和电度表室合并设置，合并设置时不算表位。
所有功能室门板（或封板）与箱体平齐；门开启角度不小于150度。
★电度表室（集抄室）门板（或封板）采用加锁及铅封装置。
进线开关室门板（或封板）采用普通锁（或螺栓）并加装铅封装置。
出线开关室门板采用普通锁。
当主进线开关室门板（或封板）和出线开关室门板均采用锁时，两门锁需有区别。
★进线开关操作手柄及出线开关操作手柄均外露，但须加装防护盖，防范盖应固定在箱体上，防护盖为便于开启，不能用螺栓紧固需要专用工具开启等方式。
塑料计量箱技术协议2016年7月目录1 总则2 基本要求2.1 计量箱类型：2.2 计量箱箱体材料:2.3 计量箱内部设备配置：2.4 计量箱结构2.5 计量箱外观与标识3 技术参数标准4 计量箱厚度标准5单表位计量箱6 验收和售后服务附件：各类型塑料计量箱平面图1.1本技术规范适用于湖北省电力公司电力用户用电信息采集系统建设用塑料计量箱的订货与验收。
1.2计量箱必须取得国家强制性产品认证（简称3C认证），箱体正面有3C认证标志。
1.3 卖方投标时必须提供“单相单表位”和“三相单表位”的计量箱样品各1套。
1.4 应遵循的标准：GB7251.1 低压成套开关设备和控制设备GB/T16934 电能计量柜GB4208 外壳防护等级（IP代码）GB/T2423.17 耐腐蚀、耐老化GB10963.1 电气附件--家用及类似场所用过电流保护断路器IEC608982 基本要求2.1 计量箱类型：2.1.1本技术规范所指计量箱类型为：单相单表位计量箱，三相单表位计量箱。
2.2 计量箱箱体材料:2.2.1计量箱箱体材料选用应从环保和长寿命角度出发，以及适应不同的安装环境。
采用高强度、阻燃、耐老化的绝缘材料制作，具备防雨水渗入2.2.2 计量箱箱盖为全透明整体式，采用中分子聚碳酸酯材料注塑成型，具有阻燃、抗老化、抗紫外线、抗冲击、耐腐蚀、透明度高等性能。
2.2.3 计量箱箱体底座为分区整体式，部分采用聚碳酸酯材料或阻燃ABS 树脂材料注塑成型，具有阻燃、抗老化、耐腐蚀、抗冲击等性能。
2.2.4计量箱使用寿命应大于10年。
2.3 计量箱内部设备配置：2.3.1 计量箱内应有足够的空间，满足安装电能表、进线、出线的要求。
2.3.2单、三相单表位计量箱，应能满足单、三相智能电能表的安装要求。
2.4 计量箱结构2.4.1计量箱采用上箱盖、下底座结构，整体关合严密，外形美观。
2.4.2箱体的上盖和底座采用多点内隐式扣槽卡口结合的分体结构或采用门绞链的整体结构。
电能计量箱通用技术规范前言本规范结合本地区实际，对国家电网公司《Q／GDW 347-2009 <电能计量装置通用设计>》的相关条款的细化补充，规定了220伏/380伏电能计量箱的设计原则和技术要求，提出了电能计量箱典型设计方案，作为温州电力局范围内新建、改建、扩建电力工程的设计，电能计量装置设计审查、验收的依据。
1范围本技术规范适用于温州电力局范围内新建、改建、扩建电力工程中使用的220伏/380伏嵌入式、悬挂式电能计量箱。
2引用标准GB7251〃1-2005 《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》GB7251〃3-2006《低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备―配电板的特殊要求》JGJ16-2008《民用建筑电气设计规范》GB 10963.1-2005《家用及类似场所用过电流保护断路器第一部分：用于交流的断路器》GB/T 14048.1-2006《低压开关设备和控制设备第一部分：总则》GB/T 14048.2-2001《低压开关设备和控制设备低压断路器》GB/T 14048.3-2002 《低压开关设备和控制设备第三部分：开关、隔离器、隔离开关及熔断器组合电器》GB 4208-2008《外壳防护等级IP代码》DL/T448-2000《电能计量装置技术管理规程》DL/T825-2002《电能计量装置安装接线规则》Q/GDW347-2009《电能计量装置通用设计》Q/GDW355-2009《单相智能电能表型式规范》Q/GDW356-2009《三相智能电能表型式规范》DL/T 5137-2001《电测量及计量装置设计技术规范》Q/GDW 347-2009《电能计量装置通用设计》国家电网公司输变电工程通用设计.400伏电能计量装置分册国家电网公司输变电工程通用设计.220伏电能计量装置分册3术语和定义3.1户内电能计量箱：将计量单元及辅助单元等所有的电气设备及部件装设在一个固定安装的非金属封闭箱体内的计量装置,整体嵌入在建筑物户内墙体内，也可直接悬挂在建筑物的户内墙体上。
电能计量箱，单相，6表位，非金属目录1.总则 (2)2.规范性引用文件 (2)3.术语和定义 (2)4.技术要求 (2)5.试验及基本性能要求 (6)6.试验报告 (8)7.包装、运输及储存 (8)8.采购要求 (8)9.样品确认及抽样检测 (8)10.到货验收 (9)附表：单只单相6表位非金属材料电能计量箱主要材料配臵表 (10)附图1：计量室导线布局及导线头处理图 (11)附图2：单相智能电能表外形尺寸 (12)附图3：单相6表位非金属材料电能计量箱外形参考图 (14)11.总则本技术规范规定了额定电压为220V/380V、额定频率为50Hz的单相非金属材料电能计量箱的分类、技术要求、试验等。
本技术规范适用于安装单相电能表的电能计量箱的招标采购、设计、制造、检验、安装和验收。
2.规范性引用文件下列标准中的条款通过本规范的引用而成为本规范的条款。
DL/T 448-2000 电能计量装臵技术管理规程DL/T 5137-2001 电测量及电能计量装臵设计技术规范DL/T 825-2002 电能计量装臵安装接线规则GB/T 16934-1997 电能计量柜GB 50096-6 1999 住宅设计规范第六部分：建筑设备GB 4208-2008 外壳防护等级（IP代码）GB 7251.1—2005 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB 7251.3—2006 低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备—配电板的特殊要求GB 50254-1996 电气装臵安装工程低压电器施工及验收规范GB 50058-1992 爆炸和火灾危险环境电力装臵设计规范GB/T2408-1996 塑料燃烧性能试验方法：垂直、水平燃烧法Q/GDW 347-2009 电能计量装臵通用设计GB 17466.1-2008 家用和类似用途固定式电气装臵电器附件安装盒和外壳3.术语和定义a)进线单元电能计量箱接受供电电源部件，用于安装塑壳断路器、铜排接线端子（盒）、公用计量电能表等。
DFX-02~15：单相表计量箱有关要求（1）标识a）计量箱应有设备铭牌、出厂编号、出厂日期。
计量箱统一编号规则为：54+8位流水号。
计量箱编号由订货方提供。
b）计量室各观察窗下方和出线开关操作手柄最近处均应有客户标记位置。
c）国网公司企业标识,位于进线室门上部；安全警示标识位于进线室门中部；铭牌位于进线室门下部；供电服务热线95598标识，位于出线室门中部。
（2）箱体材质：聚炭非金属材料PC表5 箱体材料参照表（3）电器元件计量箱应设置分级保护，满足选择性、灵敏性要求。
塑壳断路器应符合GB/T 14048.2标准要求；单相断路器应符合GB 10963.1标准要求。
箱内电器元件应按国家有关规定通过强制认证（3C认证）（4）安装附件计量室内电能表所有安装支架及附件，应能满足同一类型不同型号的电能表安装，箱体安装应满足悬挂、嵌入、落地等安装方式。
（5）进出线a）表箱应有防雨措施。
b)每表配线的绝缘铜线不小于4mm2，RS485回路导线应不小于0.5mm2。
c）多表位计量箱内各电能表中性线应分表安装，不得共用。
d）计量箱内应采用绝缘阻燃的导线，色标应为：相线为黄绿红三色；零线为黑色；PE线为黄绿双色线。
e）进线单元爬电距离大于12mm，电气间隔大于10mm，出线单元爬电距离大于8mm。
f）进线开关室内应配置采集器使用的辅助端子。
g）计量箱内亦采用线槽布线，进出线独立分开，布线设计合理、工艺过关。
i)每个表位要有编号,应在计量表出线端的进户线上设置“产权分界点”标识。
（6）接地非金属箱内须预留PE端子，便于箱体与接地网可靠连接。
（7）外壳箱体必须为封闭结构，并有良好的通风散热结构设计，散热孔应具有防雨功能并设防护网，应采取防止非正常情况下外部异物插入触及带电导体的措施。
（8）功能室计量箱需分为进线室、计量室与出线室三个部分，进线室、计量室、出线开关室各个功能区之间需有必要的互锁逻辑关系，能够满足供电企业不同专业间，以及供电企业与用电客户间的责任划分。
国网新疆电力公司协议库存采购配电箱（50-400kVA，2-4回路）招标文件（技术规范专用部分）目录投标人应具备的条件 (1)1 总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资格文件 (1)1.3 适用范围 (2)1.4 对设计图纸、说明书和试验报告的要求 (3)1.5 标准和规范 (5)1.6 投标人必须提交的技术参数和信息 (7)1.7 备品备件 (7)1.8 专用工具与仪器仪表 (7)1.9 安装、调试、性能试验、试运行和验收 (7)2 结构要求 (8)2.1 配电箱技术参数 (8)2.2 配电箱整体要求 (10)2.3 计量单元要求 (12)2.4 测量单元要求 (12)2.5 控制保护单元 (12)2.6 防雷保护和接地单元要求 (13)2.7 无功补偿单元要求 (13)2.8母线、导线及布线 (14)2.9 电气间隙与爬电距离 (16)2.10介电强度 (16)2.11 保护电路 (16)2. 12 其他 (17)3 试验 (17)3.1 型式试验 (17)3.2 出厂试验 (18)3.3 现场交接试验 (18)4 技术服务、设计联络、工厂检验和监造 (19)4.1 技术服务 (19)4.2 设计联络会 (20)4.3 工厂检验和监造 (20)投标人应具备的条件1.投标人或制造商应具备相应的生产条件（检测、加工、组装、试验等）和有效的型式试验报告。
2.投标人或制造商必须具备生产投标产品所需的整体组装厂房，并进行全部出厂试验。
3.投标人或制造商对外购原材料、配套元件和外部委托加工及进口散装的部件应具备进行进厂验收所必需的检测设备。
4.国产、合资工厂生产的投标产品满足国家强制性产品认证（CCC），应按现行电力行业标准（DL）、国家标准（GB）和IEC标准在有资质的试验室进行型式试验，进口产品应在国际认可的有资质的试验室进行型式试验。
5.进口的关键元件应取得供应商的供货承诺函。
塑料计量箱2016年7月目录1总则2基本要求2.1计量箱类型: 2.2计量箱箱体材料： 2.3计量箱内部设备配置: 2.4计量箱结构 2.5计量箱外观与标识3技术参数标准4计量箱厚度标准5单表位计量箱6验收和售后服务附件：各类型塑料计量箱平面图1总则1.1本技术规范适用于湖北省电力公司电力用户用电信息采集系统建设用塑料计量箱的订货与验收。
1.2计量箱必须取得国家强制性产品认证（简称3C认证），箱体正面有3C认证标志。
1.3卖方投标时必须提供“单相单表位”和“三相单表位”的计量箱样品各1套。
1.4应遵循的标准:GB7251.1 低压成套开关设备和控制设备GB/T16934 电能计量柜GB4208 外壳防护等级（IP代码）GB/T2423.17 耐腐蚀、耐老化GB10963.1 电气附件--家用及类似场所用过电流保护断路器IEC60898 2基本要求2.1计量箱类型: 2.1.1本技术规范所指计量箱类型为：单相单表位计量箱，三相单表位计量箱。
2.2计量箱箱体材料：2.2.1计量箱箱体材料选用应从环保和长寿命角度出发，以及适应不同的安装环境。
采用高强度、阻燃、耐老化的绝缘材料制作，具备防雨水渗入功能。
222计量箱箱盖为全透明整体式，采用中分子聚碳酸酯材料注塑成型,具有阻燃、抗老化、抗紫外线、抗冲击、耐腐蚀、透明度高等性能。
2.2.3计量箱箱体底座为分区整体式，部分采用聚碳酸酯材料或阻燃ABS树脂材料注塑成型，具有阻燃、抗老化、耐腐蚀、抗冲击等性能。
2.2.4计量箱使用寿命应大于10年。
2.3计量箱内部设备配置: 2.3.1计量箱内应有足够的空间，满足安装电能表、进线、出线的要求。
2.3.2单、三相单表位计量箱，应能满足单、三相智能电能表的安装要求。
2.4计量箱结构2.4.1计量箱采用上箱盖、下底座结构，整体关合严密，外形美观。
2.4.2箱体的上盖和底座采用多点内隐式扣槽卡口结合的分体结构或采用门绞链的整体结构。
计量表箱技术规范1规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。
凡是不注日期的引用文件,其最新版本适用于本规范。
GB 4208—93外壳防护等级（IP代码）GB 7251。
1—97低压成套开关设备和控制设备DL/T 448-2000 电能计量装置技术管理规程JB/T 16934—1997 电能计量柜DL/T 5137—2001 电测量及电能计量装置设计技术规程GB/T 17626。
4—1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验外观检测：1箱体标识1。
1计量箱应有设备铭牌、出厂编号、出厂日期.计量箱统一编号规则编号由订货方提供.2箱体材质：配电箱箱体基座采用冷轧钢板，铁皮厚度为1.2mm，表面静电喷涂处理,颜色为驼色。
3电器元件计量箱应设置分级保护，满足选择性、灵敏性要求。
塑壳断路器应符合GB/T 14048。
2标准要求；单相断路器应符合GB 10963。
1标准要求。
箱内电器元件应按国家有关规定通过强制认证（3C认证)4安装附件4。
1多表位计量箱内各电能表中性线应分表安装，不得共用。
4.2计量箱内应采用绝缘阻燃的导线,色标应为：相线为黄绿红三色;零线为黑色;PE线为黄绿双色线。
4.3计量箱内亦采用线槽布线，进出线独立分开，布线设计合理、工艺过关.4.4非金属箱内须预留PE端子，便于箱体与接地网可靠连接.5外壳箱体必须为封闭结构，并有良好的通风散热结构设计，应采取防止非正常情况下外部异物插入触及带电导体的措施。
6功能室计量箱需分为进线室、计量室与出线室三个部分,进线室、计量室、出线开关室各个功能区之间需有必要的互锁逻辑关系，能够满足供电企业不同专业间,以及供电企业与用电客户间的责任划分.各室可按横式、竖式、混合式排列。
7隔板和门7.1多表位表箱的进线室、计量室与出线室的门均独立。
应为内嵌式设计，门轴应有防撬措施;门外不可有外露可触及的紧固件。
计量表箱技术规范１规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容）或修订版不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB 420８-9３外壳防护等级(IP代码)GB 72５１。
1-97低压成套开关设备和控制设备DL／T448-2000电能计量装置技术管理规程JB/T16934－1９９7电能计量柜ＤL/T 51３7—2001 电测量及电能计量装置设计技术规程GＢ/T １762６．4—１99８电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验外观检测：1箱体标识１.1计量箱应有设备铭牌、出厂编号、出厂日期。
计量箱统一编号规则编号由订货方提供。
２箱体材质:配电箱箱体基座采用冷轧钢板,铁皮厚度为1。
2ｍm,表面静电喷涂处理，颜色为驼色。
3电器元件计量箱应设置分级保护,满足选择性、灵敏性要求。
塑壳断路器应符合GB/T １４０48.２标准要求；单相断路器应符合GB 109６3。
1标准要求。
箱内电器元件应按国家有关规定通过强制认证(3C认证）４安装附件4。
1多表位计量箱内各电能表中性线应分表安装，不得共用。
４。
2计量箱内应采用绝缘阻燃的导线,色标应为:相线为黄绿红三色；零线为黑色；PE线为黄绿双色线。
4.3计量箱内亦采用线槽布线，进出线独立分开,布线设计合理、工艺过关．4。
4非金属箱内须预留PE端子,便于箱体与接地网可靠连接.5外壳箱体必须为封闭结构，并有良好的通风散热结构设计，应采取防止非正常情况下外部异物插入触及带电导体的措施。
６功能室计量箱需分为进线室、计量室与出线室三个部分,进线室、计量室、出线开关室各个功能区之间需有必要的互锁逻辑关系，能够满足供电企业不同专业间，以及供电企业与用电客户间的责任划分。
各室可按横式、竖式、混合式排列.7隔板和门7。
１多表位表箱的进线室、计量室与出线室的门均独立。
应为内嵌式设计,门轴应有防撬措施；门外不可有外露可触及的紧固件。
一、总体要求1、投标报价单位根据电表箱表位情况，严格按照电表箱技术规范书技术要求制作。
2、嵌入式电表箱材质冷轧钢板；壁挂式电表箱材质为不锈钢，厚度≥1.5mm。
3、电表箱出线开关技术参数不以施工图纸为准，按照技术规范书规定相应参数报价；电表箱进线及出线开关型号选用凤阳县有运行经验的成熟可靠地品牌。
4、报价时，要考虑实际安装电表数具体情况报价，比如：15表位的电表箱，实际安装电表13个电表与实际安装15个电表，虽然，电表箱的外形尺寸相同，但所用的电线长度、空开规格号及数量不一样，因此，价格也不一样。
5、嵌入式电表箱表面喷塑（银灰色或根据当地供电公司规定）。
6、每个电表箱配三环锁1把，钥匙3把。
7、中标后，每种型号箱体提供一个样品，二、单相电能计量箱专用技术规范书1 范围本规范规定了220V电能计量箱的专用技术要求，可作为新建、改建、扩建电力工程中220V电能计量箱的招投标技术文件，也可作为220V电能计量箱设计、审查、验收的依据。
2 引用标准计量箱应符合但不限于下列现行有效版本的规范和标准：GB 4208-2008 外壳防护等级GB/T 4728 电气简图用图形符号GB 7251.1-2005 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB 7251.3-2006 低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备—配电板的特殊要求GB/T 7267-2003 电力系统二次回路控制、计量屏及柜基本尺寸系列GB 10963.1-2005 家用及类似场所用过电流保护断路器第1部分：用于交流的断路器GB/T 14048.1-2006 低压开关设备和控制设备第1部分：总则GB/T 14048.2-2001 低压开关设备和控制设备低压断路器GB/T 14048.3-2002 低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合电器GB/T 16936-1997 电能计量柜GB 50171-1992 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB 50217-2007 电力工程电缆设计规范GB 50058-1992 爆炸和火灾危险环境电力装置设计规范DL/T 448-2000 电能计量装置技术管理规程DL/T 621-1997 交流电气装置的接地DL/T 698.1 电能信息采集与管理系统总则DL/T 698.31 电能信息采集与管理系统电能采集终端通用要求DL/T 698.33 电能信息采集与管理系统专变采集终端特殊要求DL/T 698.34 电能信息采集与管理系统公变采集终端特殊要求DL/T 698.35 电能信息采集与管理系统低压集抄终端特殊要求DL/T 825-2002 电能计量装置安装接线规则DL/T 866-2004 电流互感器和电压互感器选择及计算导则JB/T 5777.2-2002 电力系统二次回路控制及计量屏(柜、台)通用技术条件JGJ 16-2008 民用建筑电气设计规范Q/GDW347-2008 电能计量装置通用设计规范GB/T 2423.1 电工电子产品基本环境试验规程国家电网公司输变电工程通用设计 220V电能计量装置分册 (中国电力出版社出版、发行 2007年12月第一版)3 专用要求3.1 箱体外观及结构要求1）采用悬挂式、嵌入式或落地式安装方式。
2）原则上在开关室或计量室门上安装智能锁，进线室、计量室、出线室间用隔板隔开，隔板及进线室的第二层门只能通过开关室或计量室才能拆卸，各室可按横式、竖式、混合式排列。
3）出线室采用两层门结构,第二层门应能防止无意识的直接接触带电导体。
4）进线室应安装进线开关、分线母排、端子、表前开关、采集器、零线端子等，外露进线开关操作手柄。
5）出线室第一层门可方便开启，第二层门由钥匙控制或计量室内销控制，外露出线开关操作手柄。
6）计量室各观察窗下方和出线开关操作手柄最近处均应有客户标记位置，箱体外部应有国网标识、95598热线标识、表箱铭牌、有电危险警示的等标识。
3.2 布线要求1）敷设线槽布线。
2）计量箱内电能表的进出线，农村地区采用绝缘铜线的不小于4mm2，城市地区应采用绝缘铜线且不小于6mm2，RS485回路导线应不小于0.5mm2。
3.3 电气保护应满足以下要求：1）2户以下计量箱进线应采用两极总断路器，2户及以上计量箱进线宜采用三相四线供电，配置塑壳式三极低压断路器，出线开关安装两极断路器。
2）220V计量箱内具体开关配置下表所示。
220V计量箱内开关容量配置参照表单位：只、A注：以设计图纸为准。
3.4 其他要求除2表位外，应在进线开关室内预留低压采集器安装位置，计量室内宜预留公用电能表的安装位置。
三、单相电能计量箱典型设计图册范1、单相2表位计量表箱出线孔采集器电能表外形示意图一次接线图结构示意图2、单相4表位计量表箱封锁防护门出线电缆孔电能表出线开关一次接线图结构示意图外形示意图结构示意图封锁防护门进线电缆孔出线电缆孔一次接线图外形示意图结构示意图封锁防护门出线电缆孔一次接线图外形示意图结构示意图封锁防护门进线电缆孔出线电缆孔一次接线图外形示意图结构示意图封锁防护门出线电缆孔一次接线图外形示意图7、单相15表位电能计量屏（落地式）相相外形示意图结构示意图一次接线图四、三相电能计量箱专用技术规范书1 范围本规范规定了400V电能计量箱的专用技术要求，可作为新建、改建、扩建电力工程中400V电能计量箱的招投标技术文件，也可作为400V电能计量箱设计、审查、验收的依据。
2 引用标准计量箱应符合但不限于下列现行有效版本的规范和标准：GB 4208-2008 外壳防护等级GB/T 4728 电气简图用图形符号GB 7251.1-2005 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB 7251.3-2006 低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备—配电板的特殊要求GB/T 7267-2003 电力系统二次回路控制、计量屏及柜基本尺寸系列GB 10963.1-2005 家用及类似场所用过电流保护断路器第1部分：用于交流的断路器GB/T 14048.1-2006 低压开关设备和控制设备第1部分：总则GB/T 14048.2-2001 低压开关设备和控制设备低压断路器GB/T 14048.3-2002 低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合电器GB/T 16936-1997 电能计量柜GB 50171-1992 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB 50217-2007 电力工程电缆设计规范GB 50058-1992 爆炸和火灾危险环境电力装置设计规范DL/T 448-2000 电能计量装置技术管理规程DL/T 621-1997 交流电气装置的接地DL/T 698.1 电能信息采集与管理系统总则DL/T 698.31 电能信息采集与管理系统电能采集终端通用要求DL/T 698.33 电能信息采集与管理系统专变采集终端特殊要求DL/T 698.34 电能信息采集与管理系统公变采集终端特殊要求DL/T 698.35 电能信息采集与管理系统低压集抄终端特殊要求DL/T 825-2002 电能计量装置安装接线规则DL/T 866-2004 电流互感器和电压互感器选择及计算导则JB/T 5777.2-2002 电力系统二次回路控制及计量屏(柜、台)通用技术条件JGJ 16-2008 民用建筑电气设计规范Q/GDW347-2008 电能计量装置通用设计规范GB/T 2423.1 电工电子产品基本环境试验规程国家电网公司输变电工程通用设计 400V电能计量装置分册 (中国电力出版社出版、发行 2007年12月第一版)3 专用要求3.1 直接接入式电能计量箱3.1.1 箱体外观及结构要求1）采用悬挂式、嵌入式或落地式安装方式。
2）原则上在开关室或计量室门上安装智能锁，进线室、计量室、出线室相互用隔板隔开，隔板及进线室的第二层门只能通过计量室或开关室才能拆卸，各室可按横式、竖式、混合式排列。
3）进、出线室采用两层门结构,第二层门应能防止无意识的直接接触带电导体。
4）进线室应安装进线开关和分线母排等，第一层门由钥匙控制，通过计量室或开关室紧固第二层门，第二层门外露进线开关操作手柄。
5）出线室第一层门可方便开启，第二层门由钥匙控制或计量室内销控制，且外露出线开关操作手柄。
6）计量室各观察窗下方和出线开关操作手柄最近处均应有客户标记位置。
3.1.2 布线要求1）敷设线槽布线。
2）计量箱内电能表的进出线，农村地区采用绝缘铜线的不小于 4mm2，城市地区应采用绝缘铜线且不小于 6mm2（具体出线以电力设计图纸内表箱系统图内线径为准）。
3.1.3 电气保护应满足以下要求：1）计量箱进、出线开关采用三极断路器；2）400V计量箱内具体开关配置下表所示。
400V直接接入式计量箱内设备选择配置参照表（单位：只、A）注：以设计图纸为准。
3.1.4 其他要求进、出开关室应分别设置零线汇流端子，三相电能表零线直接引至进线室零线汇流端子，进、出开关室零线汇流端子的连接绝缘线应与进线电缆等截面。
3.2 经互感器接入式电能计量箱3.2.1 箱体结构及外观要求1）计量箱面板上宜设有声光报警信号，预购电跳闸信号和报警应与保护跳闸信号、报警有明显的区分。
2）试验接线盒、电能表室、互感器室、计量箱门应具备施封功能。
3.2.2 二次回路要求1)经互感器接入的电能计量二次回路应装设试验接线盒，接线盒电压端子满足“一进三出”要求。
试验接线盒的技术性能应满足DL/T825附录D的有关要求。
2)贸易结算用电能计量装置二次回路所有的接线端子、试验端子应能实施封闭。
3)电压、电流二次回路A、B、C各相导线应分别采用黄、绿、红色线，中性线应采用黑色线，接地线为黄与绿双色线。
4)二次回路的连接导线应采用铜质绝缘导线。
电压二次回路至少应不小于2.5mm2，电流二次回路至少应不小于4mm2，控制回路导线应不小于 1.5mm2，RS485回路导线应不小于 0.5mm2（具体出线以电力设计图纸内表箱系统图内线径为准）。
5)经电流互感器接入的400V电能计量装置，其电压二次线应单独接入，不得与电流二次线共用，电压引人线的另一端应接在电流互感器一次电源侧，禁止在母线连接螺丝处引出。
电压引入线与电流互感器一次电源应同时切合。
3.2.3 电气保护应满足以下要求：1）计量箱进、出线开关采用三极断路器；2）经互感器接入式计量箱内具体开关配置下表所示。
400V经互感器接入式计量箱内设备选择配置参照表（单位：kVA、A）注：以设计图纸为准。
