全剖,半剖视图的画法2

第二节剖视图GB/T17452－1998《技术制图图样画法剖视图和断面图》规定了技术制图中剖视图和断面图的基本表示法，适用于各种技术图样。

机件上不可见部分的投影，视图中是用虚线表示(图12－18）。

若其内部形状比较复杂，视图上就会出现较多的虚线。

虚线与外形轮廓线交叠在一起，影响图面清晰，既不便于看图，也不利于标注尺寸。

因此，制图标准规定采用剖视图来表达机件的内部形状。

图12－18 支架的视图一、剖视图的基本概念1．什么是剖视图如图12－19所示，假想用剖切面(常用平面或柱面）剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形，称为剖视图，简称剖视。

如图12－21所示，原来不可见的孔、槽都变成可见的了，比没有剖开的视图，层次分明，清晰易懂。

2．剖视图的画法以图12－18的支架为例说明(1）确定剖切平面的位置。

一般用平面剖切机件，应通过内部孔、槽等结构的对称面或轴线，且使其平行或垂直于某一投影面，以便使剖切后的孔、槽的投影反映实形。

例如，图12－19中的剖切平面通过支架的孔和缺口的对称面而平行正面。

这样剖切后，在剖视图上就能清楚地反映出台阶孔的直径和缺口的深度(图12－20）。

图12－19 剖视的形成图12－20 支架的剖视图(2）画剖开的机件部分的投影。

应画出剖切平面与机件实体相交的截面轮廓线的投影；还须画出剖切平面后面的机件部分的投影。

(3）剖面区域。

假想用剖切面剖开物体，剖切面与物体的接触部分称为剖面区域。

当不需在剖面区域(见GB/T17452）中表示材料的类别时，可采用通用剖面线表示。

通用剖面线应以适当角度的细实线(见GB/T17450）绘制，最好与主要轮廓或剖面区域的对称线成45°(图12－21）在同一金属材料的零件图中，各个剖视图的剖面线应画成间隔相等，方向相同且与水平线成45°的相互平行的细实线。

当图形中的主要轮廓线与水平成45°时，该图形的剖面线应画成与水平成30°或60°的平行线，其倾斜方向仍与其他图形的剖切面一致，(图12－22）。

剖视图的种类及画法1、剖视的概念物体的内部结构，用虚线表示，如图所示，这样容易使物体层次结构不清，给读图带来困难，此时可采用GB/T17452-1998规定的剖视画法。

2、剖视图的画法一、确定剖切面的位置剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面；二、画出剖切后的剖面区域；三、画出剖切面后面的可见轮廓线。

四、在剖面区域内应画上剖面符号以表示物体的材料，并完成其它视图。

①剖视的目的是为了更清晰地表达物体的层次，凡已经表达清楚的结构，在各视图中的虚线轮廓线不再画出。

②剖视只是假想将某视图剖开，所以某视图的剖视不影响其它视图的完整性。

其它视图仍应完整画出。

(a)物体的视图(b)画出剖面区域(c)完成剖视图五、剖视图的标注一般应在剖视图上方注出剖视图的名称“×-×”（×为大写拉丁字母或阿拉伯数字，如“A-A”）。

在相应的视图上用剖切符号（粗短画）表示剖切位置的起、迄和转折，用箭头指示投射方向，并注上同样的字母，如“A”。

剖切符号尽可能不与图形轮廓线相交。

当剖视图按投影关系配置，中间没有其它视图隔开，可省略箭头。

当剖切面通过物体的对称面或基本对称面，且剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略标注，如图(a）中的左视图，其全剖视省略了标注。

还要注意，同一机件的剖面线倾斜方向应相同、间隔应相等，当图中的主要轮廓线与水平成写45°或接近45°时，该图的剖面线应画成与水平成30°或60°，如图(b）所示。

(a)剖面线的画法(b)剖面线的画法剖切符号、剖切线和字母的组合标注如图所示。

剖切线也可省略不画，如图所示。

(a)组合标注(b)省略剖切线剖切符号、剖切线和字母的组合标注六、剖面区域的表示法（GB/T17453-1998）剖面符号（也叫剖面线）随物体所用材料类别的不同而不同。

不需在剖面区域表示材料类别时，可用通用剖面线表示。

工程制图-剖视图的种类剖视图的种类按剖切程度的不同，剖视图可分为全剖视图、半剖视图和局部剖视图。

1．全剖视图用剖切面完全地剖开机件所得的剖视图，称为全剖视图。

全剖视图主要用于表达内部形状复杂的不对称机件。

试一试：将下图中的主视图改为全剖视图。

改完之后，图样变为：思考：此图中，将主视图改为全剖视图有什么缺点？为表达支架内部结构，用了一个单一剖切面沿着前后对称面剖开得到全剖主视图。

但外部的凸台形态却未能表达出来。

考虑到主视图是一个左右对称的图，且内外部形态都有需要表达的，能否外形主视图与全剖主视图各取一半组合起来得到一个新的主视图（如下图），这样既能表达外形又能表达到内部形态。

此即为半剖视图。

2. 半剖视图由于物体对称，在对称面垂直的投影面上所得的图形，以对称线为界，一半画成视图，一半画成剖视图，这种组合的图形称为半剖视图。

既能表达物体外形又能表达物体的内腔结构。

画半剖视图的注意点：（1）画半剖视图时，视图与剖视图的分界线应是细点画线而不应画成粗实线，也不应与轮廓线重合。

（2）在半剖视图的半个视图中，虚线可以省略不画，但对于由回转面形成的孔或槽，应画出轴线的位置。

（3）机件的形状接近于对称，且不对称部分已另有图形表达清楚时，也可以画成半剖视图。

（4）半剖视图的标注与全剖视图相同。

3. 局部剖视图前文中的支架在所作的半剖视图中，底板和顶板上的小孔没有表达到。

如图。

用剖切面局部地剖开小孔，即可将小孔内部形态表达完整。

这种用剖切面局部地剖开机件所得的剖视图，称为局部剖视图。

局部剖是一种较灵活的表示方法，适用范围较广。

其适用于：① 只有局部内形需要剖切表示时。

② 实心杆上有孔、槽时，应采用局部剖视。

③ 当对称机件的轮廓线与中心线重合，不宜采用半剖视时。

④ 当机件的内外形都较复杂，而图形又不对称时。

如下图中的局部剖主视图。

画局部剖应注意的问题：① 波浪线不能与图上的其它图线重合。

② 波浪线不能穿空而过，也不能超出视图的轮廓线。

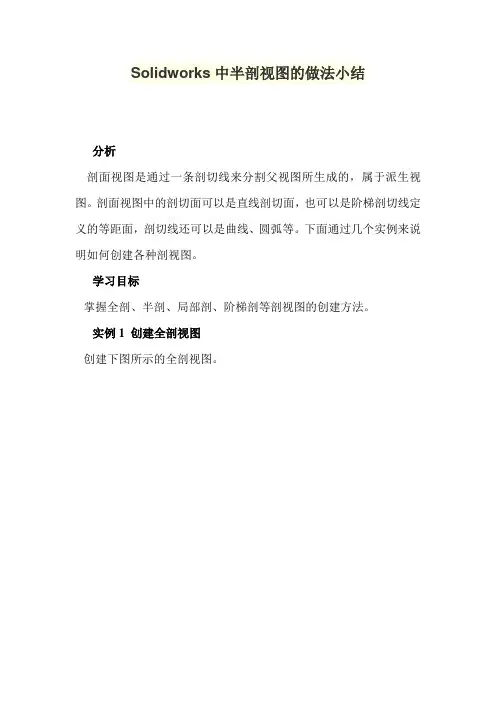

Solidworks中半剖视图的做法小结分析剖面视图是通过一条剖切线来分割父视图所生成的，属于派生视图。

剖面视图中的剖切面可以是直线剖切面，也可以是阶梯剖切线定义的等距面，剖切线还可以是曲线、圆弧等。

下面通过几个实例来说明如何创建各种剖视图。

学习目标掌握全剖、半剖、局部剖、阶梯剖等剖视图的创建方法。

实例1 创建全剖视图创建下图所示的全剖视图。

求解步骤1. 打开零件模型打开要剖视的零件模型。

2. 创建零件的俯视图(1) 单击主工具栏中的【新建文件】图标，在随后显示的【新建SolidWorks 文件】对话框中单击【工程图】图标，然后选择【实例1】中创建的【GBA3 图纸】文件，此时系统显示创建的A3 模板，双击打开工程图。

(2) 定义视图使之符合国标。

方法为：单击主菜单中的工具选项，系统弹出一个下拉菜单，如图6.26 所示，单击该菜单中的选项，系统显示一个【系统选项】对话框，如图6.27 所示。

单击对话框中的【文件属性】标签，然后单击该选项卡下的【出详图】选项，在【尺寸标注标准】处选择【GB】，如图6.28 所示。

再单击该选项卡下的【箭头】选项，定义箭头类型如图6.29 所示，设置完成后，单击【确定】按钮。

(3) 使用模型视图的方法创建零件的俯视图，创建方法如上例所述，生成后的视图如图6.30 所示。

SolidWorks中各种剖视图的创建(2)3. 创建零件的全剖主视图(1) 使用草绘工具在创建的俯视图中草绘一条剖切线表示剖面位置，该线通过两个圆的圆心，如图6.31 所示。

(2) 单击选取草绘的剖切线，然后在工程图工具栏中单击【选取剖面视图】图标，移动光标至俯视图上方合适位置，单击即可自动生成全剖的主视图，如图6.32 所示。

(3) 剖切符号的位置可以移动，但不能删除，移动的方法为：单击选取要移动的对象，按住鼠标左键移动光标至合适的位置，放开鼠标左键即可。

移动后的视图如图6.33 所示。

(4) 将工程图文件存盘并退出工程图工作模式。

剖视图介绍及画法1、剖视的概念物体的内部结构，用虚线表示，如图所示，这样容易使物体层次结构不清，给读图带来困难，此时可采用GB/T 17452-1998规定的剖视画法。

2、剖视图的画法一、确定剖切面的位置剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面；二、画出剖切后的剖面区域；三、画出剖切面后面的可见轮廓线。

四、在剖面区域内应画上剖面符号以表示物体的材料，并完成其它视图。

①剖视的目的是为了更清晰地表达物体的层次，凡已经表达清楚的结构，在各视图中的虚线轮廓线不再画出。

②剖视只是假想将某视图剖开，所以某视图的剖视不影响其它视图的完整性。

其它视图仍应完整画出。

(a)物体的视图(b)画出剖面区域(c)完成剖视图五、剖视图的标注一般应在剖视图上方注出剖视图的名称“×-×”（×为大写拉丁字母或阿拉伯数字，如“A-A”）。

在相应的视图上用剖切符号（粗短画）表示剖切位置的起、迄和转折，用箭头指示投射方向，并注上同样的字母，如“A”。

剖切符号尽可能不与图形轮廓线相交。

当剖视图按投影关系配置，中间没有其它视图隔开，可省略箭头。

当剖切面通过物体的对称面或基本对称面，且剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略标注，如图(a）中的左视图，其全剖视省略了标注。

还要注意，同一机件的剖面线倾斜方向应相同、间隔应相等，当图中的主要轮廓线与水平成写45°或接近45°时，该图的剖面线应画成与水平成30°或60°，如图(b）所示。

(a) 剖面线的画法(b) 剖面线的画法剖切符号、剖切线和字母的组合标注如图所示。

剖切线也可省略不画，如图所示。

(a)组合标注(b)省略剖切线剖切符号、剖切线和字母的组合标注六、剖面区域的表示法（GB/T 17453-1998）剖面符号（也叫剖面线）随物体所用材料类别的不同而不同。

不需在剖面区域表示材料类别时，可用通用剖面线表示。

学机械的你全剖半剖和局部剖还搞不清吗？请阅读此文
剖视图按照对机件的剖切范围不同，分为全剖、半剖和局部剖。

这三种剖视应用的场合不同。

本文将重点介绍着三种剖视图的画法及应用场合。

1 全剖视图用剖切面完全地剖开机件所得的剖视图。

全剖视图可使用各种剖切面剖得。

全剖视图的画法和标注可参照下图。

剖切符号和字母的省略：⑴当剖视图按投影关系配置时，可省略箭头。

⑵当平行于基本投影面的单一剖切平面通过机件的对称平面剖切机件，且剖视图按投影关系配置时，可将粗短画、箭头、字母、图名均省略。

2 半剖视图当机件具有对称平面时，以对称平面为界，用剖切面剖开机件的一半所得的剖视图。

半剖视图既可表达机件的内部结构形状，又可兼顾表达机件的外部结构形状。

当机件的结构形状接近于对称，且不对称的部分已在其他图形中表达清楚，也可采用半剖视图。

需要注意的是，机件的对称面上如果有粗实线不能使用半剖视图，此时可用局部剖。

如下图。

3 局部剖视图用剖切面局部地剖开机件所得的剖视图。

用于表达局部内部结构形状（内外兼顾）。

局部剖视图示例。

局部剖视图中，剖与未剖部分的分界一般用波浪线表示，波浪线不应与其他图线或图线的延长线重合。

4 三种剖视的其他应用这三种剖视可以一起使用，下图为剖视图中再作局部剖视图。

机械制图-剖视图的画法一、剖视图的概念假想的用剖切面剖开物体，将处在观察者和剖切平面之间的部分移去，而将其余部分向投影面投影所得到的图形称为剖视图，简称剖视。

国家标准要求尽量避免使用虚线表达机件的轮廓及棱线，采用剖视的目的，就可使机件上一些原来看不见的结构变为可见，用实线表示，这样看起来就比较清晰可见。

二剖视图的配置各种视图的配置形式同样适用于剖视图根据剖视的目的和国标中的有关规定剖视图的画法要点如下：1 剖切位置及剖切面的确定根据机件的特点，剖切面可以是曲面，但一般为平面，表示机件内部的结构剖视，剖切平面的位置应通过内部结构的对称面或轴线。

2 剖视图的画法1）剖切符号：用粗短画(线宽1~1.5d)表示，用以指示剖切面的位置，并用箭头表示投影方向。

2）剖视图：“假想”剖开投影后，所有可见的线均画出，不能遗漏。

3）剖面符号：剖切平面与机件的接触部分(断面)画剖面线，剖面线应以适当角度的细实线绘制，最好为45°斜线，同一机件的各个视图中剖面线方向与间距必须一致4）剖视图的配置与标注．剖视图名称用”Ｘ－Ｘ“表示。

三、剖视图的种类按剖切的范围，剖视图可分为全剖视图、半剖视图和局部视图。

1、全剖视图（1）概念：用剖切面完全地剖开物体所得的剖视图。

（2）应用：表达内形比较复杂、外形比较简单或外形已在其他视图上表达清楚的零件。

例：全剖视图的作法：（如下图）（3）注意：因剖视图已表达清楚机件的内部结构,其它视图不必画出虚线。

2、半剖视图（1）概念：当零件具有对称平面时,向垂直于对称平面的投影面上投射所得到的图形，可以对称中心线为界，一半画成剖视，另一半画成视图。

（2）应用：由于半剖视图既充分的表达了机件的内部形状，又保留了机件的外部形状，所以常采用它来表达内外部形状都比较复杂的对称机件。

当机件的形状接近于对称，且不对称的部分已另有图形表达清楚时，也可以画成半剖视图。

（3）注意：a、视图与剖视图的分界线应是对称中心线（细点画线），而不应画成粗实线，也不应与轮廓线重合；b、机件的内部形状在半剖视图中以表达清楚，在另一半视图上就不必再画出虚线，但对于孔或槽等，应画出中心线的位置。
