一. 剖视图的基本概念
假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形，称为“剖视图”，简称“剖视”。
在机件上凡与剖切面接触到的实体部分 称为“剖面区域”
保留部分
投射方向
剖切面
移去部分
剖面区域
剖面符号
在剖面区域应画出相应的剖面符号。以区分机件的实体部分 和空心部分。不同的材料用不同的剖面符号： （按GB4457.5-84规定）
它是一种比较灵活的表达手段，运用得当，可使图形表达重点突出，简洁明了，但不宜用得过多，以免图形过于零碎，不利于读图。
1. 主要用于机件的内、外形状都比较复杂，且图形又不对称时，同时表达其内、外形状。
局部剖视图的适用范围
2. 当轴、手柄等实心件上有孔、键槽时，应采用局部剖视图。
1. 为使剖视图反映真形，剖切平面一般应平行于某一对应的投影面，并通过机件的对称面或孔的轴线。
剖切平面平行正立投影面
剖切平面平行正立投影面，并通过机件孔的轴线。
A
A
A-A
2. 由于剖切是假想的，因此，当机件的某一视图画成剖视图后，其它视图仍按完整的形状画出。
画剖视图时应注意事项：
画剖视图时应注意事项：
允许顺时针旋转，将图形放正
允许逆时针旋转，将图形放正
全剖视图（局部）
局部剖视图
A-A
A
A
A
A
A
A
用几个平行的剖切平面剖开机件，以前称为阶梯剖。
主要用于表达孔、槽等内部结构不在同一剖切平面内，又层次较多的机件。
二. 用几个平行的剖切平面剖切
实体部分，不能断开
内孔处必须断开
错误
一. 剖视图的基本概念
假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形，称为“剖视图”，简称“剖视”。
在机件上凡与剖切面接触到的实体部分 称为“剖面区域”
保留部分
投射方向
剖切面
移去部分
剖面区域
剖面符号
在剖面区域应画出相应的剖面符号。以区分机件的实体部分 和空心部分。不同的材料用不同的剖面符号： （按GB4457.5-84规定）
它是一种比较灵活的表达手段，运用得当，可使图形表达重点突出，简洁明了，但不宜用得过多，以免图形过于零碎，不利于读图。
1. 主要用于机件的内、外形状都比较复杂，且图形又不对称时，同时表达其内、外形状。
局部剖视图的适用范围
2. 当轴、手柄等实心件上有孔、键槽时，应采用局部剖视图。
1. 为使剖视图反映真形，剖切平面一般应平行于某一对应的投影面，并通过机件的对称面或孔的轴线。
剖切平面平行正立投影面
剖切平面平行正立投影面，并通过机件孔的轴线。
A
A
A-A
2. 由于剖切是假想的，因此，当机件的某一视图画成剖视图后，其它视图仍按完整的形状画出。
画剖视图时应注意事项：
画剖视图时应注意事项：
允许顺时针旋转，将图形放正
允许逆时针旋转，将图形放正
全剖视图（局部）
局部剖视图
A-A
A
A
A
A
A
A
用几个平行的剖切平面剖开机件，以前称为阶梯剖。
主要用于表达孔、槽等内部结构不在同一剖切平面内，又层次较多的机件。
二. 用几个平行的剖切平面剖切
实体部分，不能断开
内孔处必须断开
错误
机械制图课件-常用视图画法
• 有些情况下可省略标注中的箭头或字母，配置在不同位 置上的断面图的标注方法见表4-1。
配置
对称的移出断面
不对称的移出断面
配置在剖切线或 剖切符号延长线上
a）不标字母和箭头
b）不标字母
按投影关系配置
c）不标箭头
d）不标箭头
配置在其他位置
e）不标箭头
f）剖切符号、箭头和字母
4、局部放大图
• 将机件的部分结构，用大于原图形所采用的比例画出的图形称为 局部放大图。 局部放大图可画成视图，也可画成剖视图、断面图，它与被放 大部分的表示方法无关（见图）。局部放大图应尽量配置在被放 大部位的附近。
型砂、填砂、粉末冶金
、砂轮、陶瓷刀片、硬
质合金刀
片等
玻璃及供观察用 的其它透明材料
混凝土
钢筋混凝土
砖 格网
（筛网、过滤网等）
纵剖面 木
材
横剖面
液体
3. 画剖视图的注意事项
① 剖切平面的选择：一般都选特 殊位置平面，如通过机件的对 称面、轴线或中心线；被剖切 到的实体其投影反映实形。
② 剖切是一种假想过程，其它视 图仍就完整画出。
剖;切面不应同轮廓线重合
不应在图中出现不完整的要素
A
A
A
A
A A
A
A
A
A
A A
A
AA
A
(a)
(b)
(c)
如果两个要素在图形上具有公共对称 中心线或轴线时，可以各画一半，此时 应以中心线或轴线为界，如图C。
6. 复合剖
相交剖切平面与平行剖切平面的组合称为组合剖切平面 。用组合剖切平面剖开机件的剖切方法称为复合剖，如下 图。
• 绘制局部放大图时，应按下图用细实线圈出被放大的部位。

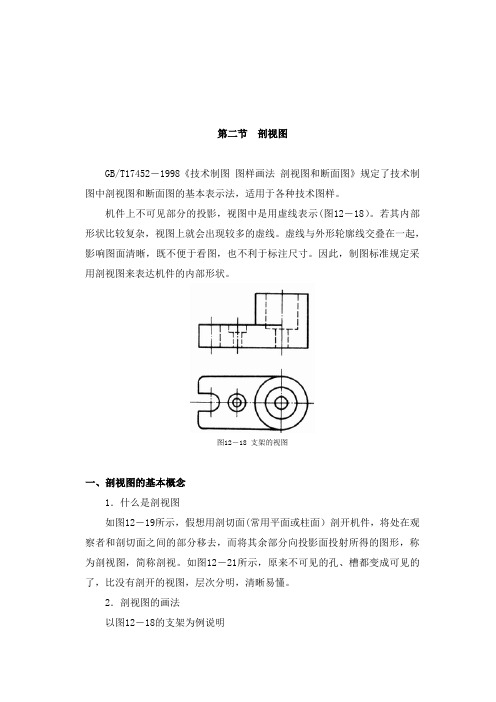

第二节剖视图
第二节剖视图GB/T17452－1998《技术制图图样画法剖视图和断面图》规定了技术制图中剖视图和断面图的基本表示法，适用于各种技术图样。
机件上不可见部分的投影，视图中是用虚线表示(图12－18）。
若其内部形状比较复杂，视图上就会出现较多的虚线。
虚线与外形轮廓线交叠在一起，影响图面清晰，既不便于看图，也不利于标注尺寸。
因此，制图标准规定采用剖视图来表达机件的内部形状。
图12－18 支架的视图一、剖视图的基本概念1．什么是剖视图如图12－19所示，假想用剖切面(常用平面或柱面）剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形，称为剖视图，简称剖视。
如图12－21所示，原来不可见的孔、槽都变成可见的了，比没有剖开的视图，层次分明，清晰易懂。
2．剖视图的画法以图12－18的支架为例说明(1）确定剖切平面的位置。
一般用平面剖切机件，应通过内部孔、槽等结构的对称面或轴线，且使其平行或垂直于某一投影面，以便使剖切后的孔、槽的投影反映实形。
例如，图12－19中的剖切平面通过支架的孔和缺口的对称面而平行正面。
这样剖切后，在剖视图上就能清楚地反映出台阶孔的直径和缺口的深度(图12－20）。
图12－19 剖视的形成图12－20 支架的剖视图(2）画剖开的机件部分的投影。
应画出剖切平面与机件实体相交的截面轮廓线的投影；还须画出剖切平面后面的机件部分的投影。
(3）剖面区域。
假想用剖切面剖开物体，剖切面与物体的接触部分称为剖面区域。
当不需在剖面区域(见GB/T17452）中表示材料的类别时，可采用通用剖面线表示。
通用剖面线应以适当角度的细实线(见GB/T17450）绘制，最好与主要轮廓或剖面区域的对称线成45°(图12－21）在同一金属材料的零件图中，各个剖视图的剖面线应画成间隔相等，方向相同且与水平线成45°的相互平行的细实线。
当图形中的主要轮廓线与水平成45°时，该图形的剖面线应画成与水平成30°或60°的平行线，其倾斜方向仍与其他图形的剖切面一致，(图12－22）。
剖视图
23
单一剖切平面（剖切面为投影面平行面）
局部剖视图
24
单一剖切平面（剖切面为投影面垂直面）
A－A
A
★适用范围：当机 件具有倾斜部分， 同时这部分内形和 外形都需表达时。
A B B
A－A
B－B
25
单一剖切平面（剖切面为投影面垂直面）
A—A
A
B
A
B
局部剖视图
26
几个平行剖切平面
B
B A A
A A A
A
A
当机件具有对称平面时，在垂直于对称平面的投影面上 的投影所得的图形，可以对称中心线为分界，一半画成剖视 图以表达内形，另一半画成视图以表达外形，称为半剖视图。
15
例3 将主视图画成半剖视图 肋板不画 剖面线
A—A
A
A
A
16
局部剖视图
用剖切平面局部地剖开机件所得的剖视图，称为局部剖 视图局部剖视图主要用于表达不宜采用全剖视图和半剖视图 的机件。
17
局部剖视图的形成和画法
投影方向
投影方向
18
局部剖视图中内、外形之间分界线的画法
错误
正确
波浪线不要与图形中其它图线重合，也不要画在其它图 线的延长线上； 波浪线只能画在机件表面的实体部分，不得穿越孔或槽 （应断开），也不超出图形之外。
19
当被剖结构为回转体时，允许将该结构的中心线作为局 部剖视与视图的分界线。
几个相交剖切平面 （剖切面可以是投影面平行面或垂直面）
适用条件：机件具有旋转轴，机件内部结构又处于几个相交平面位置。 画法：先剖切，后旋转，再投影。 剖切方式：（1）全剖视图（2）半剖视图（3）局部剖视图
21
文物绘图之剖面图与剖视图
不能或不便剖切的物体，在视图中用虚线 表示物体的内部结构的剖视图。（少）
六、附加剖面
为了说明器物某一部位的构造及厚度而画 的剖视图，所画的剖视图应在该器物的近 旁，并标示剖切部位。
七、详细剖面
把器物各部分的旋转剖面同时表示出来， 将其画在其邻近部位，并在外视图上绘出 各剖切面位置的绘图方法。（可标示字母）
三、用点与线结合描绘光线
多用于骨骼、石器及有刻纹的陶器上，用 于增加立体感。 谢谢文物绘图的基本方法
——器物的剖面及剖视图
1、剖面：剖切物体时剖切面与物体相交的 部分称为剖面。
2、根据剖面将缩减内部构造画出来的图形 称为剖视图。
注意：剖视图上被剖着的部分必须画出与 视图轴线（或某一主要轮廓线）成45度角 的等距平行线。
一般剖面及剖视图在左面
剖面线一般向左倾斜。
方法二：一足朝前，将中剖线左移，三足 均不被剖切掉。（适用于足部有纹饰）
应注意的几个问题
1、采取何种剖切方法要根据情况而定。 2、剖视图和正视图要符合正投影原理。 3、剖面轮廓线用粗实线。 4、未剖切的轮廓线用细实线。 5、剖面轮廓线内，陶瓷器等填充左倾45度
平行线，金属一般填实墨色。 6、剖面内填充线间距可酌情而定。
一、全剖面
剖切物体前半面，画出该物体后半面全部 剖切状况的视图。
异形罐
彩绘双连壶
二、半剖面
剖切物体的四分之一，即为半剖面。
三、旋转剖面
即把物体的剖切面翻转90度的横切面，直 接画在某一物体的剖切位置上的绘图方法 。
四、局部剖面
1、表示物体特殊构造部分的内部形态的剖 视图。
五、隐线剖面
八、鬲的剖视图
1、半剖面 2、必须画裆线 3、不与剖线先接触 4、裆线的消失点在中间一足的外形轮廓线
六、附加剖面
为了说明器物某一部位的构造及厚度而画 的剖视图，所画的剖视图应在该器物的近 旁，并标示剖切部位。
七、详细剖面
把器物各部分的旋转剖面同时表示出来， 将其画在其邻近部位，并在外视图上绘出 各剖切面位置的绘图方法。（可标示字母）
三、用点与线结合描绘光线
多用于骨骼、石器及有刻纹的陶器上，用 于增加立体感。 谢谢文物绘图的基本方法
——器物的剖面及剖视图
1、剖面：剖切物体时剖切面与物体相交的 部分称为剖面。
2、根据剖面将缩减内部构造画出来的图形 称为剖视图。
注意：剖视图上被剖着的部分必须画出与 视图轴线（或某一主要轮廓线）成45度角 的等距平行线。
一般剖面及剖视图在左面
剖面线一般向左倾斜。
方法二：一足朝前，将中剖线左移，三足 均不被剖切掉。（适用于足部有纹饰）
应注意的几个问题
1、采取何种剖切方法要根据情况而定。 2、剖视图和正视图要符合正投影原理。 3、剖面轮廓线用粗实线。 4、未剖切的轮廓线用细实线。 5、剖面轮廓线内，陶瓷器等填充左倾45度
平行线，金属一般填实墨色。 6、剖面内填充线间距可酌情而定。
一、全剖面
剖切物体前半面，画出该物体后半面全部 剖切状况的视图。
异形罐
彩绘双连壶
二、半剖面
剖切物体的四分之一，即为半剖面。
三、旋转剖面
即把物体的剖切面翻转90度的横切面，直 接画在某一物体的剖切位置上的绘图方法 。
四、局部剖面
1、表示物体特殊构造部分的内部形态的剖 视图。
五、隐线剖面
八、鬲的剖视图
1、半剖面 2、必须画裆线 3、不与剖线先接触 4、裆线的消失点在中间一足的外形轮廓线

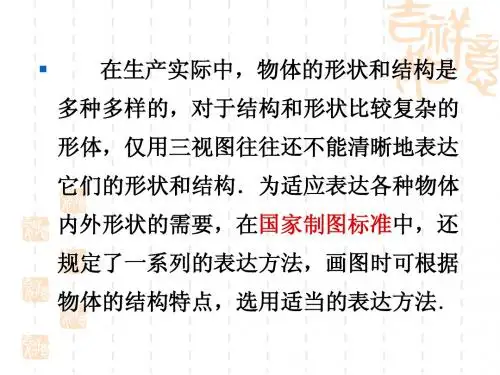

剖视图
由后-前投影——后视图．
三视图
V
三视图的投影规律
主:俯视图长对正 俯:左视图宽相等 主:左视图高平齐
长
高
宽
宽
六个基本投影面
六个基本投影面展开时，规定正立投影面不动，其余各投影面按如图所示的 方向，展开到与正立投影面在同一平面上． 投影面展开后，六个基本视图的配置关系如图所示，在同一张图纸上， 基本视图如按这种位置关系配置，可不标注视图的名称．
旋转全剖视图
当用一个剖切平面不能通过机件的各内部结构，而机件在整体上又具有回转轴时，可用两 个相交的剖切平面剖开机件，然后将剖面的倾斜部分旋转到与基本投影面平行，然后进行投影， 这样得到的视图称为旋转全剖视图。旋转全剖视图的剖切标记不能省略。
移出断面图
假想用剖切平面将机件某处切断，仅画出断面的图形称为断面图。断面图主要用来表示断面的 形状。有移出断面和重合断面之分。 移出断面图的轮廓线用粗实线绘制，画在视图的的外面，尽量配置在剖切位置的延长线上，一 般情况下只须画出断面的形状，但是，当剖切平面通过回转曲面形成的孔或凹槽时，此孔或凹槽按 剖视画，或当断面为不闭合图形时，要将图形画成闭合的图形。完整的剖面标记三部分组成：粗短 线表示剖切位置，箭头表示投影方向，拉丁字母表示断面图名称。当移出断面图配置在剖切位置的 延长线上时，可省略字母；当图形对称（向左或向右投影得到的图形完全相同）时，可省略箭头； 当移出断面图配置在剖切位置的延长线上，且图形对称时，可不加任何标记。
视 将其余部分形体向投影面投射，
一. 剖视图的形成
二.剖视图的画法
剖视图名称 A－A 剖面线
A
1.怎么切?--剖切符号．用粗短画(线宽 1~1.5d)表示，用以指示剖切面的位置， 并用箭头表示投影均画出，不能遗漏。虚线如何处 理. 3.画剖面线，位置:剖切平面与机件的接
机械制图中剖视图的种类及画法汇总

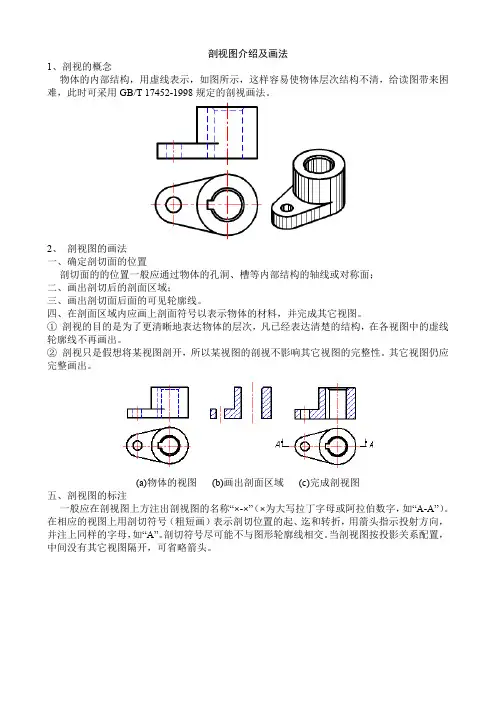

机械制图中剖视图的种类及画法汇总假想的用剖切面剖开物体，将处在观察者和剖切平面之间的部分移去，而将其余部分向投影面投影所得到的图形称为剖视图，简称剖视。
国家标准要求尽量避免使用虚线表达机件的轮廓及棱线，采用剖视的目的，就可使机件上一些原来看不见的结构变为可见，用实线表示，这样看起来就比较清晰可见。
2.剖视图的画法（1）确定剖切面的位置剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面；（2）画出剖切后的剖面区域；（3）画出剖切面后面的可见轮廓线。
（4）在剖面区域内应画上剖面符号以表示物体的材料，并完成其它视图。
①剖视的目的是为了更清晰地表达物体的层次，凡已经表达清楚的结构，在各视图中的虚线轮廓线不再画出。
②剖视只是假想将某视图剖开，所以某视图的剖视不影响其它视图的完整性。
其它视图仍应完整画出。
（a）物体的视图（b）画出剖面区域（c）完成剖视图（5）剖视图的标注一般应在剖视图上方注出剖视图的名称“×-×”（×为大写拉丁字母或阿拉伯数字，如“A-A”）。
在相应的视图上用剖切符号（粗短画）表示剖切位置的起、迄和转折，用箭头指示投射方向，并注上同样的字母，如“A”。
剖切符号尽可能不与图形轮廓线相交。
当剖视图按投影关系配置，中间没有其它视图隔开，可省略箭头。
当剖切面通过物体的对称面或基本对称面，且剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略标注，如图（a）中的左视图，其全剖视省略了标注。
还要注意，同一机件的剖面线倾斜方向应相同、间隔应相等，当图中的主要轮廓线与水平成写45°或接近45°时，该图的剖面线应画成与水平成30°或60°，如图（b）所示。
剖视图的种类及画法
剖视图的种类及画法1、剖视的概念物体的内部结构，用虚线表示，如图所示，这样容易使物体层次结构不清，给读图带来困难，此时可采用GB/T17452-1998规定的剖视画法。
2、剖视图的画法一、确定剖切面的位置剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面；二、画出剖切后的剖面区域；三、画出剖切面后面的可见轮廓线。
四、在剖面区域内应画上剖面符号以表示物体的材料，并完成其它视图。
①剖视的目的是为了更清晰地表达物体的层次，凡已经表达清楚的结构，在各视图中的虚线轮廓线不再画出。
②剖视只是假想将某视图剖开，所以某视图的剖视不影响其它视图的完整性。
其它视图仍应完整画出。
(a)物体的视图(b)画出剖面区域(c)完成剖视图五、剖视图的标注一般应在剖视图上方注出剖视图的名称“×-×”（×为大写拉丁字母或阿拉伯数字，如“A-A”）。
在相应的视图上用剖切符号（粗短画）表示剖切位置的起、迄和转折，用箭头指示投射方向，并注上同样的字母，如“A”。
剖切符号尽可能不与图形轮廓线相交。
当剖视图按投影关系配置，中间没有其它视图隔开，可省略箭头。
当剖切面通过物体的对称面或基本对称面，且剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略标注，如图(a）中的左视图，其全剖视省略了标注。
还要注意，同一机件的剖面线倾斜方向应相同、间隔应相等，当图中的主要轮廓线与水平成写45°或接近45°时，该图的剖面线应画成与水平成30°或60°，如图(b）所示。
(a)剖面线的画法(b)剖面线的画法剖切符号、剖切线和字母的组合标注如图所示。
剖切线也可省略不画，如图所示。
(a)组合标注(b)省略剖切线剖切符号、剖切线和字母的组合标注六、剖面区域的表示法（GB/T17453-1998）剖面符号（也叫剖面线）随物体所用材料类别的不同而不同。
不需在剖面区域表示材料类别时，可用通用剖面线表示。
机械制图剖面图全篇
6.1 视图
将机件的某一部分向基本投影面投射所得的视图。
适用范围：当机件的大部结构已表达清楚，只有一些局部结构未表 达完全的情况下:可将机件某一部分向基本投影面投影，从而获得局 部视图。
整理课件
13
第6章 图样画法
6.1.3 局部视图 局部视图示例
B
6.1 视图
B
CA
A C
注意事项：
• 用带字母的箭头指 明要表达的部位和 投射方向，并注明 视图名称。
2）画半剖视图，不影响其 他视图的完整性。
整理课件
29
第6章 图样画法
6.2 剖视图 6.2.2 剖视图的种类及适用重要条件
⒉ 半剖视图 画半剖视图时必须注意的问题：
3）半剖视图应以 细点画线分界， 不应画成粗实线.
整理课件
30
第6章 图样画法
6.2 剖视图 6.2.2 剖视图的种类及适用重要条件
6.1 视图
仰视图 右视图 主视图 左视图 后视图
俯视图
按照基本视图展开配 置，不注视图名称
六个基本视图及 视图 6.1.1 基本视图及其配置
5.运用基本视图，合理表达图示机件
虚线、实线重叠
•俯视图虚线过多； •对特征的表达差； •—没有必要画出。
整理课件
8
6.1 视图 6.1.1 基本视图及其配置
第6章 图样画法
教学要求：了解国家标准对图样画法的基本规 定；合理运用基本视图表达机件结构；掌握剖 视图的画法，剖视图的种类及其适用范围。 教学重点：剖视图. 教学难点：剖视图的标注.
整理课件
2
教学内容
6.1 视图 6.2 剖视图 6.3 断面图 6.4 其它画法 6.5 综合举例 6.6 第三角画法
剖视图介绍及画法
剖视图介绍及画法1、剖视的概念物体的内部结构，用虚线表示，如图所示，这样容易使物体层次结构不清，给读图带来困难，此时可采用GB/T 17452-1998规定的剖视画法。
2、剖视图的画法一、确定剖切面的位置剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面；二、画出剖切后的剖面区域；三、画出剖切面后面的可见轮廓线。
四、在剖面区域内应画上剖面符号以表示物体的材料，并完成其它视图。
①剖视的目的是为了更清晰地表达物体的层次，凡已经表达清楚的结构，在各视图中的虚线轮廓线不再画出。
②剖视只是假想将某视图剖开，所以某视图的剖视不影响其它视图的完整性。
其它视图仍应完整画出。
(a)物体的视图(b)画出剖面区域(c)完成剖视图五、剖视图的标注一般应在剖视图上方注出剖视图的名称“×-×”（×为大写拉丁字母或阿拉伯数字，如“A-A”）。
在相应的视图上用剖切符号（粗短画）表示剖切位置的起、迄和转折，用箭头指示投射方向，并注上同样的字母，如“A”。
剖切符号尽可能不与图形轮廓线相交。
当剖视图按投影关系配置，中间没有其它视图隔开，可省略箭头。
当剖切面通过物体的对称面或基本对称面，且剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略标注，如图(a）中的左视图，其全剖视省略了标注。
还要注意，同一机件的剖面线倾斜方向应相同、间隔应相等，当图中的主要轮廓线与水平成写45°或接近45°时，该图的剖面线应画成与水平成30°或60°，如图(b）所示。
(a) 剖面线的画法(b) 剖面线的画法剖切符号、剖切线和字母的组合标注如图所示。
剖切线也可省略不画，如图所示。
(a)组合标注(b)省略剖切线剖切符号、剖切线和字母的组合标注六、剖面区域的表示法（GB/T 17453-1998）剖面符号（也叫剖面线）随物体所用材料类别的不同而不同。
不需在剖面区域表示材料类别时，可用通用剖面线表示。
第6章 机械制图机件的表达方法
图6-5 压紧杆三视图 -
资 讯
为表达压紧杆倾斜结构的实际形状， 为表达压紧杆倾斜结构的实际形状，可以加一个与倾斜结构平行 的正垂面作为新的投影面，并沿垂直于新投影面的方向投射， 的正垂面作为新的投影面，并沿垂直于新投影面的方向投射，便可 得到反映倾斜结构实形的投影。 得到反映倾斜结构实形的投影。
图6-4 局部视图 -
资 讯
6.1.4 斜视图 将物体向不平行于基本投影面的平面投射所得到的视图， 将物体向不平行于基本投影面的平面投射所得到的视图，称为斜 视图。 视图。 所示为压紧杆的三视图。 图6-5所示为压紧杆的三视图。由于压紧杆上有一倾斜的耳板，其 所示为压紧杆的三视图 由于压紧杆上有一倾斜的耳板， 俯视图和左视图均不能反映实形。 俯视图和左视图均不能反映实形。
图6-4 局部视图 -
资 讯
2. 局部视图的配置 局部视图通常配置在基本视图的位置，也可按向视图的方法配置 局部视图通常配置在基本视图的位置， 局部视图。 局部视图。 3. 局部视图的标注
● 一般应在局部视图上方用大写拉丁字母标注视图的名称，并在相应视图附近 一般应在局部视图上方用大写拉丁字母标注视图的名称， 用箭头指明投射方向，同时标注相同的字母。 用箭头指明投射方向，同时标注相同的字母。 ● 若局部视图按基本视图配置，中间没有其它图形隔开时，可省略标注。 若局部视图按基本视图配置，中间没有其它图形隔开时，可省略标注。
正确 错误 正确 错误
Hale Waihona Puke -10 剖视图中的可见轮廓线 图6-11 剖视图中的虚线
错误
资 讯
● 剖切面与物体的接触部分称为剖切区域。绘制剖视图时，应按标准规定在剖 剖切面与物体的接触部分称为剖切区域。绘制剖视图时， 切区域画出剖面符号。 切区域画出剖面符号。
