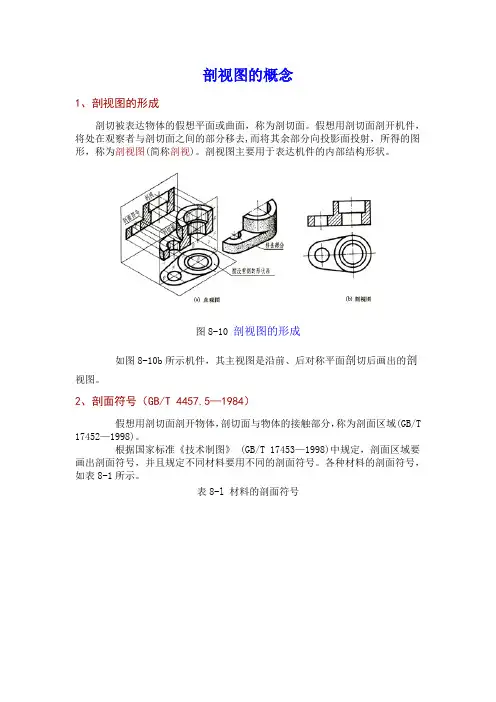

剖视图的概念

剖视图的概念1、剖视图的形成剖切被表达物体的假想平面或曲面，称为剖切面。

假想用剖切面剖开机件，将处在观察者与剖切面之间的部分移去,而将其余部分向投影面投射，所得的图形，称为剖视图(简称剖视)。

剖视图主要用于表达机件的内部结构形状。

图8-10 剖视图的形成如图8-10b所示机件，其主视图是沿前、后对称平面剖切后画出的剖视图。

2、剖面符号（GB/T 4457.5—1984）假想用剖切面剖开物体，剖切面与物体的接触部分，称为剖面区域(GB/T 17452—1998)。

根据国家标准《技术制图》 (GB/T 17453—1998)中规定，剖面区域要画出剖面符号，并且规定不同材料要用不同的剖面符号。

各种材料的剖面符号，如表8-1所示。

表8-l 材料的剖面符号画金属材料的剖面符号时，应遵守下述规定： (1)金属材料的剖面符号(也称剖面线)为与水平方向成45°(向左、右倾斜均可)且间隔相等的细实线。

(2)同一机件所有各剖视图和断面图中的剖面线的方向应相同，其间隔也应相等。

(3)当图形的主要轮廓线与水平线成45°或45°时，则该图形的剖面线应改画成与水平方向成30°或60°的平行线，但倾斜方向和间隔仍应与同一机件其他图形的剖面线一致，如图8-11所示。

3、画剖视图注意事项(1)剖切平面应通过机件的对称平面或孔、槽的轴线(在图上应沿对称线、轴线、对称中心线)，以便反映结构的真形，应避免剖切出不完整要素或不反映真形的剖面区域。

(2)剖切是假想的，实际上并没有把机件切去一部分，因此，当机件的某一个视图画成剖视图以后，其他视图仍应按机件完整时的情形画出，图8-12中的俯视图只画一半是错误的。

(3)剖切平面后方的可见轮廓线应全部画出，不能遗漏，如图8-12中的主视图上漏画了圆柱孔的阶台面。

剖切平面前方在已剖去部分上的可见轮廓线不应画出已剖去的部分。

(4)剖视图中一般不画不可见轮廓线。

第二节剖视图GB/T17452－1998《技术制图图样画法剖视图和断面图》规定了技术制图中剖视图和断面图的基本表示法，适用于各种技术图样。

机件上不可见部分的投影，视图中是用虚线表示(图12－18）。

若其内部形状比较复杂，视图上就会出现较多的虚线。

虚线与外形轮廓线交叠在一起，影响图面清晰，既不便于看图，也不利于标注尺寸。

因此，制图标准规定采用剖视图来表达机件的内部形状。

图12－18 支架的视图一、剖视图的基本概念1．什么是剖视图如图12－19所示，假想用剖切面(常用平面或柱面）剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形，称为剖视图，简称剖视。

如图12－21所示，原来不可见的孔、槽都变成可见的了，比没有剖开的视图，层次分明，清晰易懂。

2．剖视图的画法以图12－18的支架为例说明(1）确定剖切平面的位置。

一般用平面剖切机件，应通过内部孔、槽等结构的对称面或轴线，且使其平行或垂直于某一投影面，以便使剖切后的孔、槽的投影反映实形。

例如，图12－19中的剖切平面通过支架的孔和缺口的对称面而平行正面。

这样剖切后，在剖视图上就能清楚地反映出台阶孔的直径和缺口的深度(图12－20）。

图12－19 剖视的形成图12－20 支架的剖视图(2）画剖开的机件部分的投影。

应画出剖切平面与机件实体相交的截面轮廓线的投影；还须画出剖切平面后面的机件部分的投影。

(3）剖面区域。

假想用剖切面剖开物体，剖切面与物体的接触部分称为剖面区域。

当不需在剖面区域(见GB/T17452）中表示材料的类别时，可采用通用剖面线表示。

通用剖面线应以适当角度的细实线(见GB/T17450）绘制，最好与主要轮廓或剖面区域的对称线成45°(图12－21）在同一金属材料的零件图中，各个剖视图的剖面线应画成间隔相等，方向相同且与水平线成45°的相互平行的细实线。

当图形中的主要轮廓线与水平成45°时，该图形的剖面线应画成与水平成30°或60°的平行线，其倾斜方向仍与其他图形的剖切面一致，(图12－22）。

4-2 剖视图的分类及表达方式一、剖视图的基本概念及形成1、概述假想用剖切平面剖开机件，将处于观察者和剖切面之间的部分移去，而将其余的部分向投影面投影，所得到的视图称为剖视图（简称剖视）。

（a ） （b ）（c ）图4-6 剖视图的形成用来剖切机件的假想平面称为剖切面。

剖切面与机件接触的部分称为剖面区域。

在绘制剖视图时，通常应在剖面区域内画出剖面线，如图4-6所示。

不同材料的剖面线如图4-7所示。

国家标准规定，表示金属材料剖面区域的剖面线的方向一般与主要轮廓或剖面区域的对称线成45°。

画图时要注意，同一机件的剖面线的方向、间隔应保持一致，且线型为细实线。

当图形主要轮廓线与水平方向成45°时，该图形的剖面线画成与水平方向成30°或60°的细实线。

如图4-8所示。

图4-7 材料的剖面符号（GB/T4457.5-1984）图4-8 剖面线的角度2、剖视图的标注为了便于读图，剖视图应该进行标注，以表明剖切位置及剖视图名称和投影方向。

剖视图的标注有三要素：① 剖切符号 表示剖切面的位置，用粗实线画出，长度5mm 左右，尽可能不与图形的轮廓线相交，如图4-6（b ）所示。

② 箭头 表示投影方向，画在剖切线的两端，且应与剖切符号垂直。

（短的粗实线）③剖视图名称在剖视图的正上方用大写字母标注出其名称“X-X”,并在剖切符号两端和转折处注上相同的字母，如图4-6（b）所示。

3、画剖视图的注意事项①分清剖切的真与假剖视图中剖开机件是假想的，因此当一个视图画成剖视之后，其他视图的完整性不受影响。

如主视图剖切后，俯视图仍需按完整机件画出。

②注意虚线的取舍剖视图中看不见的结构形状，在其他视图中已表达清楚时，其虚线可省略不画。

对尚未表达清晰的结构，也可用细虚线表达，如图4-9所示。

③肋板结构的画法当剖切平面通过肋板的对称平面或对称线时（纵向剖切），按制图标准规定，其剖面区域不画剖面线，且用粗实线将它与其相邻部分隔开，如图4-10所示。

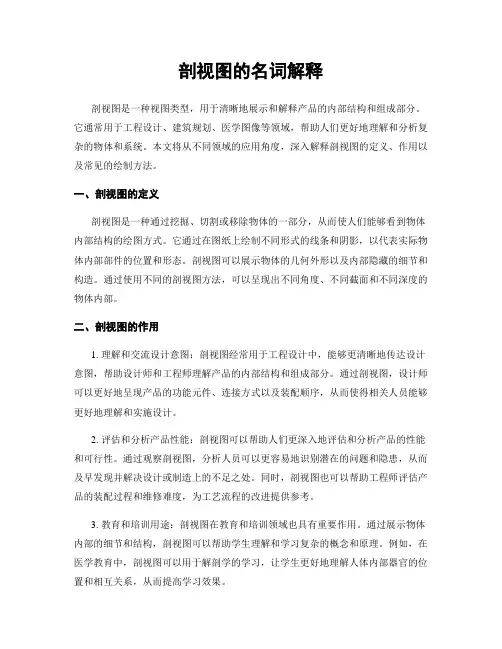

剖视图的名词解释剖视图是一种视图类型，用于清晰地展示和解释产品的内部结构和组成部分。

它通常用于工程设计、建筑规划、医学图像等领域，帮助人们更好地理解和分析复杂的物体和系统。

本文将从不同领域的应用角度，深入解释剖视图的定义、作用以及常见的绘制方法。

一、剖视图的定义剖视图是一种通过挖掘、切割或移除物体的一部分，从而使人们能够看到物体内部结构的绘图方式。

它通过在图纸上绘制不同形式的线条和阴影，以代表实际物体内部部件的位置和形态。

剖视图可以展示物体的几何外形以及内部隐藏的细节和构造。

通过使用不同的剖视图方法，可以呈现出不同角度、不同截面和不同深度的物体内部。

二、剖视图的作用1. 理解和交流设计意图：剖视图经常用于工程设计中，能够更清晰地传达设计意图，帮助设计师和工程师理解产品的内部结构和组成部分。

通过剖视图，设计师可以更好地呈现产品的功能元件、连接方式以及装配顺序，从而使得相关人员能够更好地理解和实施设计。

2. 评估和分析产品性能：剖视图可以帮助人们更深入地评估和分析产品的性能和可行性。

通过观察剖视图，分析人员可以更容易地识别潜在的问题和隐患，从而及早发现并解决设计或制造上的不足之处。

同时，剖视图也可以帮助工程师评估产品的装配过程和维修难度，为工艺流程的改进提供参考。

3. 教育和培训用途：剖视图在教育和培训领域也具有重要作用。

通过展示物体内部的细节和结构，剖视图可以帮助学生理解和学习复杂的概念和原理。

例如，在医学教育中，剖视图可以用于解剖学的学习，让学生更好地理解人体内部器官的位置和相互关系，从而提高学习效果。

三、剖视图的绘制方法在绘制剖视图时，可以采用多种方法来呈现物体的内部结构，具体取决于设计要求和对象特点。

1. 部分剖视图：部分剖视图是最常用的一种剖视图方法，也是最基本的一种方式。

它通常在正视图上选择一个切割平面，并展示被切割的内部结构。

通过设定剖视线、切割标记以及阴影，可以清晰地显示物体内部和外部的关系。
