机械制图几何画法剖视图复习习题

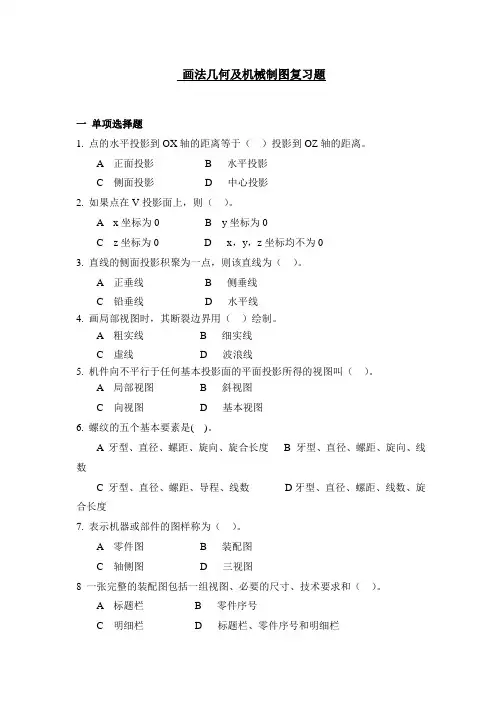

画法几何及机械制图复习题一单项选择题1. 点的水平投影到OX轴的距离等于（）投影到OZ轴的距离。

A 正面投影B 水平投影C 侧面投影D 中心投影2. 如果点在V投影面上，则（）。

A x坐标为0B y坐标为0C z坐标为0D x，y，z坐标均不为03. 直线的侧面投影积聚为一点，则该直线为（）。

A 正垂线B 侧垂线C 铅垂线D 水平线4. 画局部视图时，其断裂边界用（）绘制。

A 粗实线B 细实线C 虚线D 波浪线5. 机件向不平行于任何基本投影面的平面投影所得的视图叫（）。

A 局部视图B 斜视图C 向视图D 基本视图6. 螺纹的五个基本要素是( )。

A 牙型、直径、螺距、旋向、旋合长度B 牙型、直径、螺距、旋向、线数C 牙型、直径、螺距、导程、线数D牙型、直径、螺距、线数、旋合长度7. 表示机器或部件的图样称为（）。

A 零件图B 装配图C 轴侧图D 三视图8 一张完整的装配图包括一组视图、必要的尺寸、技术要求和（）。

A 标题栏B 零件序号C 明细栏D 标题栏、零件序号和明细栏二判断题1. 一对点若为重影点，则其不相等的坐标较大的点可见。

( )2. 水平线的侧面投影平行与OY轴。

( )3. 如果点在直线上，则点的投影必定在直线的同面投影上，且符合点的投影规律。

( )4. 交叉两直线的同面投影，可能相交也有可能平行。

( )5. 读图的方法是以形体分析法为主，线面分析法为辅。

( )6. 当回转体零件上均匀分布的肋、轮辐、孔等结构不处于剖切平面上时，可将这些结构假想绕回转体轴线旋转到剖切平面上画出。

( )7. 为满足铸造工艺要求，防止砂型在尖角处落砂，避免金属冷却时，因应力集中产生裂纹和缩孔，在铸件两表面相交处应做出尖角。

( )三完成五边形ABCDE的水平投影。

四完成圆柱被截切后的水平投影。

五根据已知两个视图，作出其第三个视图。

六将主视图改画成半剖视图。

机械制图复习题含参考答案一、单选题（共26题，每题1分，共26分）1.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、圆锥体B、球体C、长方体D、圆柱体正确答案：D2.直线从属于平面的条件是一直线经过属于平面的（）。

A、两点B、三点C、一点D、四点正确答案：A3.机械制图的线条规范中，看不见的轮廓线用（）绘制。

A、双折线B、粗实线C、点画线D、细虚线正确答案：D4.机械图样中，表示可见轮廓线采用( )。

A、波浪线B、粗实线C、细实线D、细点画线5.一对互相啮合的齿轮它们的（）必须相等。

A、模数和压力角B、模数和齿数C、齿数D、分度圆直径正确答案：A6.当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A7.机械图样中，表示轴线、对称中心线等采用（）。

A、粗实线B、波浪线C、细实线D、细点画线正确答案：D8.当组合体一端为回转面时，该方向的总体尺寸一般不注，只标注（）的尺寸。

A、总宽B、总长C、总高D、轴线9.立体被平面切割（截切），所形成的形体称为（）。

A、截平面B、截切体C、截断面D、截交线正确答案：B10.相邻两牙在中径线上对应两点的距离指的是（）。

A、螺距B、牙型C、线数D、导程正确答案：A11.画旋转剖视图时应（）。

A、先剖切后旋转B、先旋转后剖切C、以上说法都不正确D、只剖切不旋转正确答案：A12.正投影的基本特性主要有真实性、积聚性、（）。

A、统一性B、特殊性C、普遍性D、收缩性正确答案：D13.在图样中不可用粗实线来表示的是（）。

B、螺纹牙顶线C、可见轮廓线D、尺寸线正确答案：D14.如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。

A、1B、3C、4D、2正确答案：A15.齿轮属于（）。

中南大学现代远程教育课程考试（专科）复习题及参考答案机械制图一、填空题1．比例的种类有、、。

2．图样中的可见轮廓线用绘制；图样中尺寸线和尺寸界线用绘制。

3．正投影的基本性质包括、、。

4．三视图的投影关系表现为：主、俯视图；主、左视图；俯、左视图。

5．．空间两直线的相对位置有、、、三种情况。

6．组合体相邻两体间表面的接合关系可分为、、、。

7．组合体的尺寸种类有、、。

8．．同原值比例；放大比例；缩小比例。

粗实线；细实线。

真实性；积聚性；类似性。

长对正；高平齐；宽相等。

平行；相交；交叉。

不平齐；平齐；相切；相交。

定形尺寸；定位尺寸；总体尺寸。

相等；相同；450。

全剖视图；半剖视图；局部剖视图。

剖切线的延长线上。

一组图形；完整的尺寸；技术要求；标题栏。

过赢配合；间隙配合；过渡配合。

公差带大小；公差带位置。

不剖。

比例。

细实线；点划线。

箭头；斜线。

中心投影法；平行投影法。

移出断面图；重合断面图。

粗实线。

粗实线；点划线；细实线；粗实线。

光滑；高。

标准公差等级；基本偏差。

基孔制；基轴制。

一组视图；必要的尺寸；技术要求；标题栏、序号和明细表。

一机件各剖视图中的剖面线，应画成间隔、方向而且与水平成的平行线。

9．剖视图分为、、。

10．移出断面一般配置在。

11．一张完整的零件图应包括：、、、。

12．国家标准将配合分为、、。

13．公差带由和这两个要素组成。

14．在装配图上作剖视时，当剖切平面通过标准件和实心的对称平面或轴线时，这些零件均按绘制。

15．图中图形与其实物相应要素的线性尺寸之比称为。

16．图样中的剖面线用绘制；图样中转体的轴线或形体的对称线用绘制。

17．尺寸线终端可以有和两种形式。

18．．投影法分为和。

19．断面图分为和。

20．无论内、外螺纹，螺纹终止线均用绘制。

21．．齿轮轮齿部分齿顶圆和齿顶线用绘制；分度圆和分度线用绘制；在不剖视图中，齿根圆和齿根线用绘制，也可省略不画；在剖视图中齿根线用绘制。

22．表面粗糙度越低，表面越，但加工成本也越。

在指定位置将主视图画成全剖视图
4、在指定位置画出剖面图(键槽深3mm)
6、在指定位置画出剖面图(键槽深为3mm)
7、在指定位置将主视图画成全剖视图，左视图画成半剖视图
8、
9、
10、用平行平面将主视图改画成全剖视图。

11、在指定位置将机件的主视图画成阶梯剖视图
12、将主视图画成全剖视图
13、用旋转剖的方法，将主视图画成全剖视
14、将主视图画成半剖视图
15、画出Ａ－Ａ的斜剖视图
16、用阶梯剖的方法，将主视图画成全剖视图
17、用阶梯剖的方法，将主视图画成全剖视图
18、将主视图画成全剖视图
20、将主视图改画成全剖视图，并补画半剖左视图（不要的线打叉）
21、将主视图画成全剖视图
22、将主视图画成全剖视图
23、将主视图画成全剖视图，并正确标注
24、将主视图画成全剖视图，并正确标注
27、将主视图画成半剖视图
28、将主俯视图重新绘制成局部剖视图
3、
、9、10、
11、12、
17、18、
19、20、
21、 22、
23、
A——A。

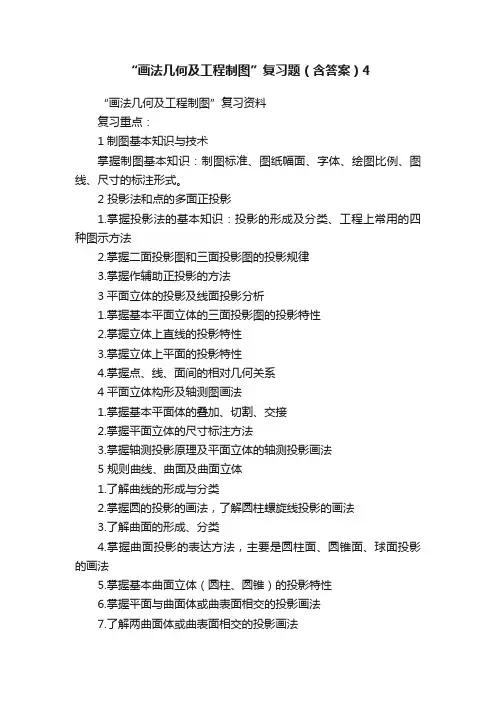

“画法几何及工程制图”复习题（含答案）4“画法几何及工程制图”复习资料复习重点：1制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

2 投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法3平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系4平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法5 规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法6 组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法7 图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念8 钢筋混凝土结构图（了解）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法9 房屋建筑图（了解）2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法10 桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法题1：单项选择题，将正确答案填写在括号1. 制图标准是在全国围使图样标准化、规化的统一准则。

中南大学现代远程教育课程考试（专科）复习题及参考答案机械制图一、填空题1．比例的种类有、、。

2．图样中的可见轮廓线用绘制；图样中尺寸线和尺寸界线用绘制。

3．正投影的基本性质包括、、。

4．三视图的投影关系表现为：主、俯视图；主、左视图；俯、左视图。

5．．空间两直线的相对位置有、、、三种情况。

6．组合体相邻两体间表面的接合关系可分为、、、。

7．组合体的尺寸种类有、、。

8．．同原值比例；放大比例；缩小比例。

粗实线；细实线。

真实性；积聚性；类似性。

长对正；高平齐；宽相等。

平行；相交；交叉。

不平齐；平齐；相切；相交。

定形尺寸；定位尺寸；总体尺寸。

相等；相同；450。

全剖视图；半剖视图；局部剖视图。

剖切线的延长线上。

一组图形；完整的尺寸；技术要求；标题栏。

过赢配合；间隙配合；过渡配合。

公差带大小；公差带位置。

不剖。

比例。

细实线；点划线。

箭头；斜线。

中心投影法；平行投影法。

移出断面图；重合断面图。

粗实线。

粗实线；点划线；细实线；粗实线。

光滑；高。

标准公差等级；基本偏差。

基孔制；基轴制。

一组视图；必要的尺寸；技术要求；标题栏、序号和明细表。

一机件各剖视图中的剖面线，应画成间隔、方向而且与水平成的平行线。

9．剖视图分为、、。

10．移出断面一般配置在。

11．一张完整的零件图应包括：、、、。

12．国家标准将配合分为、、。

13．公差带由和这两个要素组成。

14．在装配图上作剖视时，当剖切平面通过标准件和实心的对称平面或轴线时，这些零件均按绘制。

15．图中图形与其实物相应要素的线性尺寸之比称为。

16．图样中的剖面线用绘制；图样中转体的轴线或形体的对称线用绘制。

17．尺寸线终端可以有和两种形式。

18．．投影法分为和。

19．断面图分为和。

20．无论内、外螺纹，螺纹终止线均用绘制。

21．．齿轮轮齿部分齿顶圆和齿顶线用绘制；分度圆和分度线用绘制；在不剖视图中，齿根圆和齿根线用绘制，也可省略不画；在剖视图中齿根线用绘制。

22．表面粗糙度越低，表面越，但加工成本也越。

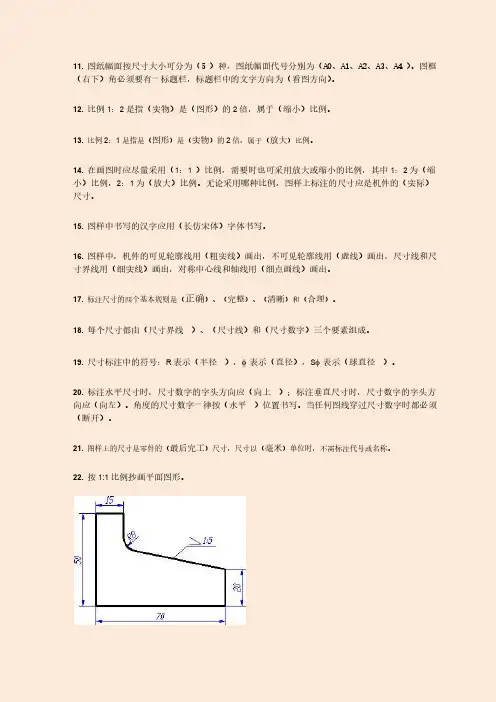

11.图纸幅面按尺寸大小可分为（5）种，图纸幅面代号分别为（A0、A1、A2、A3、A4）。

图框（右下）角必须要有一标题栏，标题栏中的文字方向为（看图方向）。

12.比例1：2是指（实物）是（图形）的2倍，属于（缩小）比例。

13.比例2：1是指是（图形）是（实物）的2倍，属于（放大）比例。

14.在画图时应尽量采用（1：1 ）比例，需要时也可采用放大或缩小的比例，其中1：2为（缩小）比例，2：1为（放大）比例。

无论采用哪种比例，图样上标注的尺寸应是机件的（实际）尺寸。

15.图样中书写的汉字应用（长仿宋体）字体书写。

16.图样中，机件的可见轮廓线用（粗实线）画出，不可见轮廓线用（虚线）画出，尺寸线和尺寸界线用（细实线）画出，对称中心线和轴线用（细点画线）画出。

17.标注尺寸的四个基本规则是（正确）、（完整）、（清晰）和（合理）。

18.每个尺寸都由（尺寸界线）、（尺寸线）和（尺寸数字）三个要素组成。

19.尺寸标注中的符号：R表示（半径），φ表示（直径），Sφ表示（球直径）。

20.标注水平尺寸时，尺寸数字的字头方向应（向上）；标注垂直尺寸时，尺寸数字的字头方向应（向左）。

角度的尺寸数字一律按（水平）位置书写。

当任何图线穿过尺寸数字时都必须（断开）。

21.图样上的尺寸是零件的（最后完工）尺寸，尺寸以（毫米）单位时，不需标注代号或名称。

22.按1:1比例抄画平面图形。

：23.按1:1比例抄画平面图形。

：24.按1:1比例抄画平面图形。

：25.标注尺寸。

（按1：1量取，取整数）：26.标注尺寸。

（按1：1量取，取整数）：27.将图中的尺寸按国家标准和规定在下图中重新标注。

：28.平面图形中的尺寸按其作用分为（定形尺寸）和（定位尺寸）两类。

29.平面图形中的线段可分为（已知线段）、（中间线段）和（连接线段）三种。

它们的作图顺序应是先画出（已知线段），然后画出（中间线段），最后画出（连接线段）。

43.三视图的投影规律是：主视图与俯视图（长对正），主视图与左视图（高平齐），左视图与俯视图（宽相等）。
